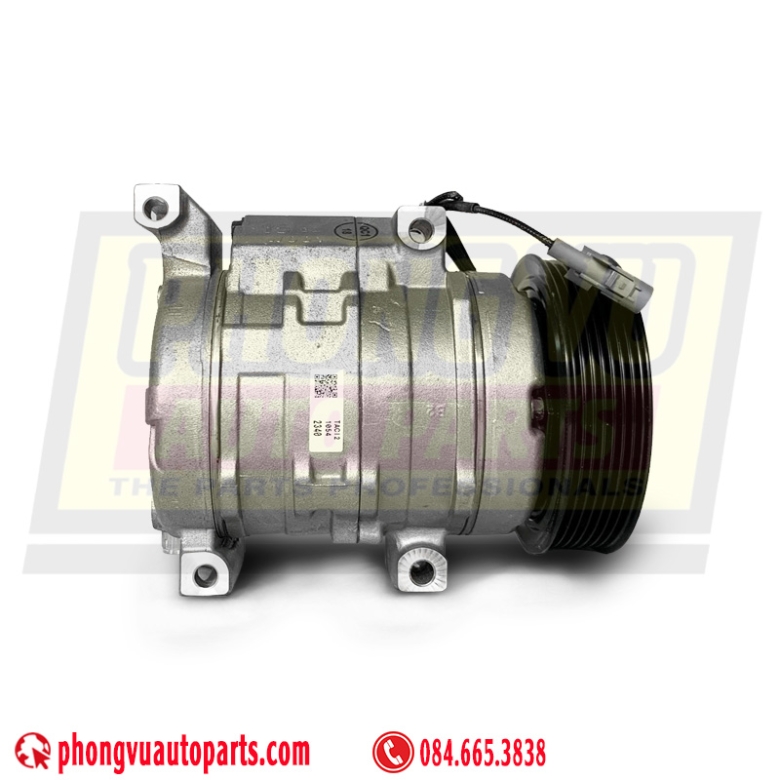

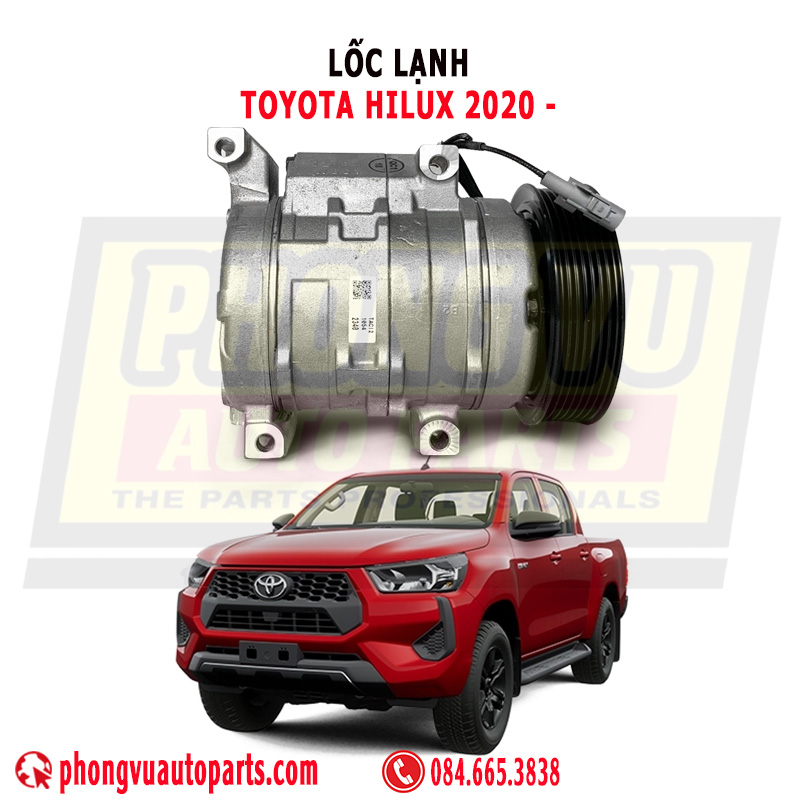

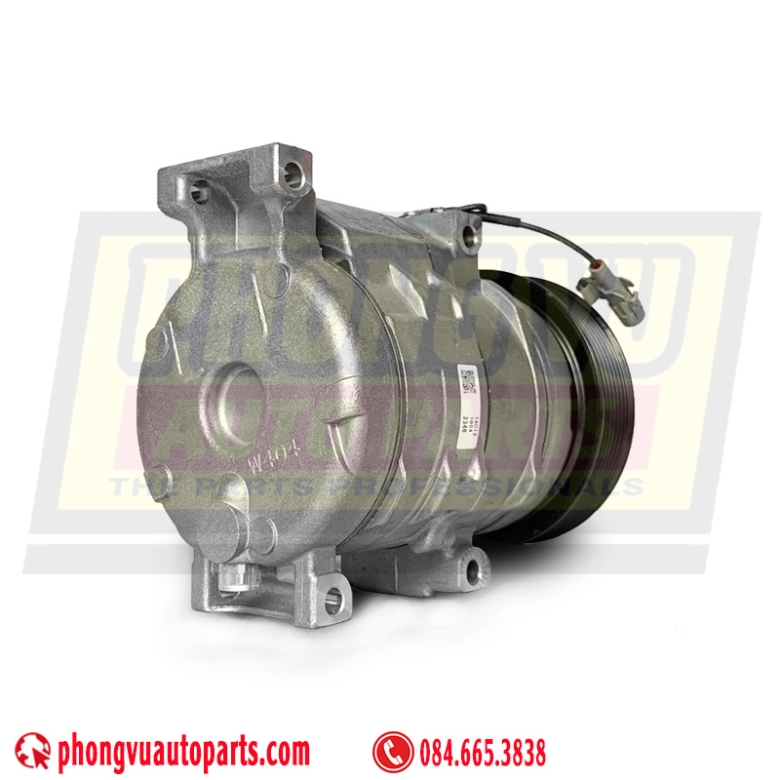

Lốc lạnh Toyota Hilux 2020 - nay - 88320-0K520

Lốc Điều Hòa Toyota Hilux 2020 Trở Đi (7PK) Mã 88320-0K520: Phân Tích Kỹ Thuật Chuyên Sâu

Lốc điều hòa (lốc lạnh) Toyota Hilux 2020 trở đi, mã phụ tùng 88320-0K520, là trái tim của hệ thống điều hòa không khí trên dòng xe bán tải Toyota Hilux – một mẫu xe nổi tiếng tại Việt Nam nhờ độ bền, khả năng vượt địa hình, và tiết kiệm nhiên liệu. Đây là máy nén pittong với pulley 7PK, được thiết kế để mang lại hiệu suất làm lạnh vượt trội, độ bền cao, và vận hành ổn định trong điều kiện khí hậu nóng ẩm. Bài viết này cung cấp phân tích kỹ thuật chuyên sâu về cấu tạo, thông số, nguyên lý hoạt động, quy trình thay thế, và lý do nên chọn sản phẩm chính hãng từ Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts.

1. Tổng Quan Về Lốc Điều Hòa Toyota Hilux Mã 88320-0K520

1.1. Lốc Điều Hòa Mã 88320-0K520 Là Gì?

Lốc điều hòa Toyota Hilux, mã 88320-0K520, là máy nén điều hòa chịu trách nhiệm nén môi chất lạnh (gas R134a) từ áp suất thấp sang áp suất cao, tạo luồng khí mát trong cabin. Sản phẩm được thiết kế cho Toyota Hilux 2020 trở đi (thế hệ GUN125), sử dụng các động cơ diesel:

• 2GD-FTV 2.4L (4 xy-lanh, 147-150 mã lực, Hilux Revo 2.4G 2WD/4WD).

• 1GD-FTV 2.8L (4 xy-lanh, 174-204 mã lực, Hilux Revo 2.8G 4x4).

Lốc điều hòa thuộc loại máy nén pittong với pulley 7PK (7 rãnh), sản xuất bởi Denso, nhà cung cấp phụ tùng hàng đầu cho Toyota, nhập khẩu từ Thái Lan. Với hiệu suất làm lạnh mạnh mẽ, lốc điều hòa này đáp ứng nhu cầu vận hành trong điều kiện đô thị, địa hình phức tạp, và khí hậu nóng ẩm (30-40°C) tại Việt Nam.

Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts cung cấp lốc điều hòa 88320-0K520 chính hãng, tương thích với Toyota Hilux (nhập khẩu từ Thái Lan hoặc phân phối bởi Toyota Motor Vietnam), đảm bảo chất lượng và độ bền tối ưu.

Lưu ý: Mã 88320-0K520 áp dụng cho Hilux 2020 trở đi, không tương thích với Hilux trước 2020 (như mã 88320-0K580 cho Hilux 2016) hoặc Toyota Fortuner 2006-2016 (mã 88320-0K090).

1.2. Tầm Quan Trọng Của Lốc Điều Hòa

Toyota Hilux 2020 trở đi là dòng xe bán tải phổ biến tại Việt Nam nhờ thiết kế hiện đại, khả năng off-road vượt trội, tiết kiệm nhiên liệu (6.5-8.0 L/100km), và các tính năng như điều hòa tự động 2 vùng, ghế bọc da, hệ thống giải trí 8 inch. Lốc điều hòa 88320-0K520 đóng vai trò quan trọng trong việc:

• Làm mát cabin: Cung cấp khí mát, duy trì nhiệt độ thoải mái cho tài xế và hành khách trong điều kiện nóng ẩm.

• Tăng trải nghiệm lái xe: Đảm bảo không gian cabin dễ chịu, đặc biệt trong hành trình dài hoặc địa hình khắc nghiệt.

• Đáp ứng tiêu chuẩn vận hành: Hỗ trợ hệ thống điều hòa hoạt động ổn định, phù hợp với xe bán tải máy dầu.

• Độ bền cao: Chịu được rung động và nhiệt độ cao từ động cơ diesel.

Hỏng lốc điều hòa có thể khiến hệ thống điều hòa ngừng hoạt động, gây khó chịu và ảnh hưởng đến trải nghiệm sử dụng xe. Sản phẩm từ Phong Vũ Autoparts giúp duy trì hiệu suất làm lạnh tối ưu.

2. Nhiệm Vụ Của Lốc Điều Hòa Mã 88320-0K520

Lốc điều hòa Toyota Hilux thực hiện các nhiệm vụ chính:

1. Nén môi chất lạnh: Nén gas R134a để tạo áp suất cao, hỗ trợ quá trình làm lạnh.

2. Đảm bảo lưu thông môi chất: Đẩy gas qua dàn nóng, dàn lạnh, van tiết lưu, và các bộ phận khác.

3. Vận hành ổn định: Hoạt động bền bỉ trong điều kiện nhiệt độ cao và rung động của động cơ diesel.

4. Tương thích hệ thống: Kết nối hoàn hảo với động cơ 2GD-FTV, 1GD-FTV và hệ thống điều hòa.

3. Chức Năng Của Lốc Điều Hòa

3.1. Nén Môi Chất Lạnh

Lốc điều hòa sử dụng cơ chế pittong để nén gas R134a, tăng áp suất từ 1.5-3 bar (hút) lên 15-20 bar (đẩy), tạo điều kiện ngưng tụ ở dàn nóng.

3.2. Kết Nối Với Động Cơ

Lốc điều hòa được dẫn động qua dây curoa từ trục khuỷu động cơ, với ly hợp từ điều khiển bật/tắt để tối ưu hóa công suất. Pulley 7PK đảm bảo truyền động ổn định và hiệu quả.

3.3. Tích Hợp Hệ Thống Điều Hòa

Hoạt động đồng bộ với dàn nóng, dàn lạnh, van tiết lưu, và quạt gió để cung cấp khí mát trong cabin.

3.4. Đảm Bảo Độ Bền

Vật liệu thép và hợp kim nhôm chống ăn mòn, chịu được áp suất cao và nhiệt độ khắc nghiệt (-20°C đến 90°C).

4. Ưu Điểm Của Lốc Điều Hòa Mã 88320-0K520

4.1. Hiệu Suất Làm Lạnh Cao

Công suất nén mạnh, làm lạnh nhanh, duy trì nhiệt độ cabin ổn định (18-22°C) ngay cả trong điều kiện nóng 35-40°C, phù hợp cho xe bán tải.

4.2. Độ Bền Cao

Vỏ hợp kim nhôm và pittong thép chịu áp suất cao, rung động, với tuổi thọ 5-7 năm hoặc 150.000-200.000 km.

4.3. Tương Thích Hoàn Hảo

Thiết kế chuẩn OEM cho Toyota Hilux 2020 trở đi, đảm bảo lắp đặt chính xác.

4.4. Dễ Dàng Thay Thế

Cổng kết nối zin, dễ lắp đặt tại gara chuyên nghiệp.

4.5. Tiết Kiệm Nhiên Liệu

Ly hợp từ tối ưu hóa hoạt động, giảm tải động cơ, tiết kiệm nhiên liệu khi điều hòa không cần thiết.

5. Phân Tích Kỹ Thuật Chuyên Sâu Của Lốc Điều Hòa Mã 88320-0K520

5.1. Cấu Tạo Kỹ Thuật

• Vỏ máy nén: Hợp kim nhôm chống ăn mòn, chịu nhiệt (-20°C đến 90°C), trọng lượng ~6.0-6.5 kg.

• Pittong: Thép cường lực, 7 pittong, chuyển động qua trục khuỷu, nén gas R134a.

• Ly hợp từ (clutch): Thép và cuộn dây đồng, công suất 12V DC, điều khiển bật/tắt máy nén.

• Trục khuỷu: Thép hợp kim, dẫn động từ dây curoa (tỷ số truyền ~1:1.5).

• Van áp suất: Điều chỉnh lưu lượng gas, bảo vệ hệ thống khỏi áp suất quá cao (>25 bar).

• Cổng kết nối: 2 cổng (hút và đẩy), tương thích ống dẫn gas R134a (đường kính 1/2 inch và 3/4 inch).

• Dầu bôi trơn: Dầu PAG 46 (~120-150 ml), giảm ma sát và làm mát pittong.

• Kích thước: ~210 mm (dài) x 140 mm (rộng) x 130 mm (cao).

• Trọng lượng: ~6.0-6.5 kg.

• Xuất xứ: Nhập khẩu từ Thái Lan, sản xuất bởi Denso theo tiêu chuẩn OEM của Toyota.

• Mã phụ tùng: 88320-0K520.

5.2. Thông Số Kỹ Thuật

5.3. Nguyên Lý Hoạt Động

• Hút và nén gas: Pittong hút gas R134a từ dàn lạnh (áp suất thấp, ~1.5-3 bar), nén lên áp suất cao (~15-20 bar), đẩy vào dàn nóng.

• Dẫn động: Ly hợp từ nhận tín hiệu từ công tắc A/C, kết nối trục khuỷu với dây curoa động cơ, khởi động máy nén. Pulley 7PK đảm bảo truyền động ổn định.

• Làm mát: Gas áp suất cao ngưng tụ tại dàn nóng, giải phóng nhiệt, qua van tiết lưu và dàn lạnh để tạo khí mát.

• Bảo vệ hệ thống: Van áp suất tự ngắt khi áp suất vượt quá 25 bar, tránh hư hỏng.

5.4. Quy Trình Sản Xuất

1. Nguyên liệu: Hợp kim nhôm, thép, và cuộn dây đồng được kiểm tra chất lượng theo tiêu chuẩn JIS.

2. Gia công vỏ: Đúc hợp kim nhôm bằng máy ép áp lực cao, đảm bảo độ bền và kín khí.

3. Lắp ráp pittong: Lắp pittong, trục khuỷu, và ly hợp từ, kiểm tra độ chính xác (±0.01 mm).

4. Kiểm tra áp suất: Thử nghiệm nén gas ở 15-25 bar, kiểm tra rò rỉ bằng máy dò helium.

5. Đóng gói: Gắn tem mã 88320-0K520, đóng gói với bao bì in logo Toyota.

Sản phẩm từ Phong Vũ Autoparts đảm bảo nguyên đai nguyên kiện, tem nhãn rõ ràng, đáp ứng tiêu chuẩn OEM.

5.5. Tương Thích Với Các Dòng Xe

• Toyota Hilux 2020 trở đi: Bán tải, động cơ 2GD-FTV 2.4L, 1GD-FTV 2.8L, hộp số MT/AT.

• Phiên bản: Hilux Revo 2.4G (2WD/4WD), 2.8G (4x4), nhập khẩu từ Thái Lan.

• Khả năng tương thích bổ sung: Có thể dùng cho một số mẫu Toyota Land Cruiser Prado 2020 trở đi (tùy cấu hình), nhưng cần xác minh.

• Mã phụ tùng: 88320-0K520.

• Không tương thích:

  • Hilux trước 2020 (như Hilux 2016 dùng mã 88320-0K580).

  • Toyota Fortuner 2006-2016 (mã 88320-0K090).

  • Các dòng xe khác (Vios, Innova, Camry) hoặc máy nén rotary/scroll.

6. Phân Biệt Lốc Điều Hòa Pittong và Các Loại Khác

Toyota Hilux 2020 trở đi sử dụng lốc điều hòa pittong, khác với các công nghệ khác:

6.1. Lốc Điều Hòa Pittong

• Phiên bản sử dụng: Hilux 2020 trở đi (7PK).

• Đặc điểm:

  • 7 pittong, dẫn động qua trục khuỷu, pulley 7PK.

  • Công suất làm lạnh 4.5-5.5 kW, phù hợp xe bán tải.

  • Độ bền cao, dễ bảo trì, chi phí thay thế hợp lý.

  • Sử dụng mã 88320-0K520.

• Ứng dụng: Phù hợp cho xe bán tải vận hành đô thị và địa hình.

6.2. Lốc Điều Hòa Rotary/Scroll

• Phiên bản sử dụng: Một số dòng xe nhỏ (như Vios, Yaris).

• Đặc điểm:

  • Sử dụng cánh quay hoặc cuộn xoắn, ít rung động.

  • Công suất thấp hơn (~2-3 kW), không phù hợp xe bán tải.

  • Giá thành cao, khó sửa chữa.

• Ứng dụng: Không phổ biến trên Hilux.

6.3. Lốc Điều Hòa 7PK vs. Khác

• 7PK: Mã 88320-0K520, pulley 7 rãnh, phù hợp Hilux 2020 trở đi.

• 4PK/6PK: Dùng cho các dòng xe khác (như Vios 4PK, mã 88320-0D060; Innova 6PK, mã 88320-0K110), không tương thích.

7. Hướng Dẫn Kiểm Tra Và Thay Thế Lốc Điều Hòa

7.1. Dấu Hiệu Hỏng Lốc Điều Hòa

• Điều hòa không mát hoặc khí lạnh yếu.

• Tiếng kêu lạ (rít, gầm) từ lốc khi bật điều hòa.

• Ly hợp từ không hoạt động, lốc không quay.

• Rò rỉ gas hoặc dầu bôi trơn quanh lốc.

• Hệ thống điều hòa ngắt liên tục do áp suất bất thường.

7.2. Quy Trình Thay Thế

Chuẩn bị: Lốc điều hòa 88320-0K520 (từ Phong Vũ Autoparts), bộ dụng cụ (cờ lê 10-14 mm, tua vít), máy hút gas, gas R134a (~550-650g), dầu PAG 46 (~120-150 ml).
Các bước thay thế:

1. Đỗ xe an toàn: Đặt xe trên mặt phẳng, kéo phanh tay, ngắt ắc quy (cực âm).

2. Xả gas: Sử dụng máy hút gas để xả hết R134a, đảm bảo an toàn môi trường.

3. Tháo lốc cũ:

   • Ngắt dây điện ly hợp từ.

   • Tháo dây curoa (dùng cờ lê 12-14 mm).

   • Tháo 4 bu-lông cố định (10 mm) và 2 ống dẫn gas (đường kính 1/2 và 3/4 inch).

   • Rút lốc ra khỏi khung.

4. Lắp lốc mới:

   • Lắp lốc 88320-0K520 vào vị trí, siết bu-lông (mô-men xoắn 20-25 Nm).

   • Kết nối ống dẫn gas, đảm bảo gioăng cao su kín.

   • Lắp dây curoa, điều chỉnh độ căng (độ võng ~6-8 mm).

   • Kết nối dây điện ly hợp.

5. Nạp gas và kiểm tra: Nạp ~550-650g R134a và 120-150 ml dầu PAG 46. Bật điều hòa, kiểm tra nhiệt độ khí lạnh (18-22°C) và tiếng ồn.
   Lưu ý: Thay thế nên thực hiện tại gara uy tín. Liên hệ Phong Vũ Autoparts để được hỗ trợ.

7.3. Bảo Quản Và Bảo Dưỡng

• Kiểm tra dây curoa định kỳ (mỗi 6 tháng), thay nếu mòn hoặc rạn.

• Vệ sinh dàn nóng và dàn lạnh để đảm bảo lưu thông khí.

• Kiểm tra mức gas và dầu bôi trơn (mỗi 12 tháng).

• Tránh bật/tắt điều hòa liên tục, gây quá tải cho lốc.

8. Nguyên Nhân Hỏng Lốc Điều Hòa và Cách Khắc Phục

Dựa trên tài liệu kỹ thuật từ Denso và thực tế tại Việt Nam, các nguyên nhân phổ biến khiến lốc điều hòa hỏng bao gồm:

1. Thiếu hoặc dư gas lạnh: Gây áp suất bất thường, làm pittong quá tải.

2. Dầu bôi trơn không đủ: Tăng ma sát, gây mòn pittong và trục khuỷu.

3. Dàn nóng bẩn: Giảm hiệu suất giải nhiệt, tăng áp suất nén.

4. Van tiết lưu hỏng: Gây tắc nghẽn, ảnh hưởng lưu lượng gas.

5. Ly hợp từ hỏng: Ngăn lốc hoạt động, gây hư hỏng lâu dài.

6. Dây curoa mòn: Làm giảm lực truyền động, ảnh hưởng hiệu suất.

Khắc phục: Sử dụng lốc điều hòa 88320-0K520 chính hãng từ Phong Vũ Autoparts, kiểm tra toàn bộ hệ thống điều hòa trước khi thay thế, và bảo dưỡng định kỳ.

9. So Sánh Với Lốc Điều Hòa Fortuner Mã 88320-0K090

Kết luận: Mã 88320-0K520 và 88320-0K090 không thể thay thế lẫn nhau do sự khác biệt về dòng xe, năm sản xuất, và thông số kỹ thuật.

10. Tại Sao Nên Mua Lốc Điều Hòa Tại Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts?

• Chính hãng 100%: Sản xuất bởi Denso theo tiêu chuẩn OEM của Toyota, tem nhãn rõ ràng, bao bì in logo Toyota.

• Tương thích hoàn hảo: Phù hợp với Toyota Hilux 2020 trở đi.

• Giá cạnh tranh: Tối ưu chi phí, không qua trung gian.

• Bảo hành: Cam kết đổi trả nếu lỗi từ nhà sản xuất.

• Dịch vụ: Giao hàng nhanh, tư vấn kỹ thuật tận tâm tại Việt Nam.

11. Kết Luận

Lốc điều hòa Toyota Hilux 2020 trở đi mã 88320-0K520 là bộ phận thiết yếu trong hệ thống điều hòa, đảm bảo làm mát cabin, tăng sự thoải mái cho tài xế và hành khách. Với công nghệ pittong 7PK, hiệu suất làm lạnh cao, và độ bền vượt trội, sản phẩm này là lựa chọn lý tưởng cho xe Toyota Hilux tại Việt Nam. Để sở hữu lốc điều hòa 88320-0K520 chính hãng, hãy liên hệ Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts – địa chỉ uy tín cung cấp phụ tùng Toyota chất lượng cao tại Việt Nam!
