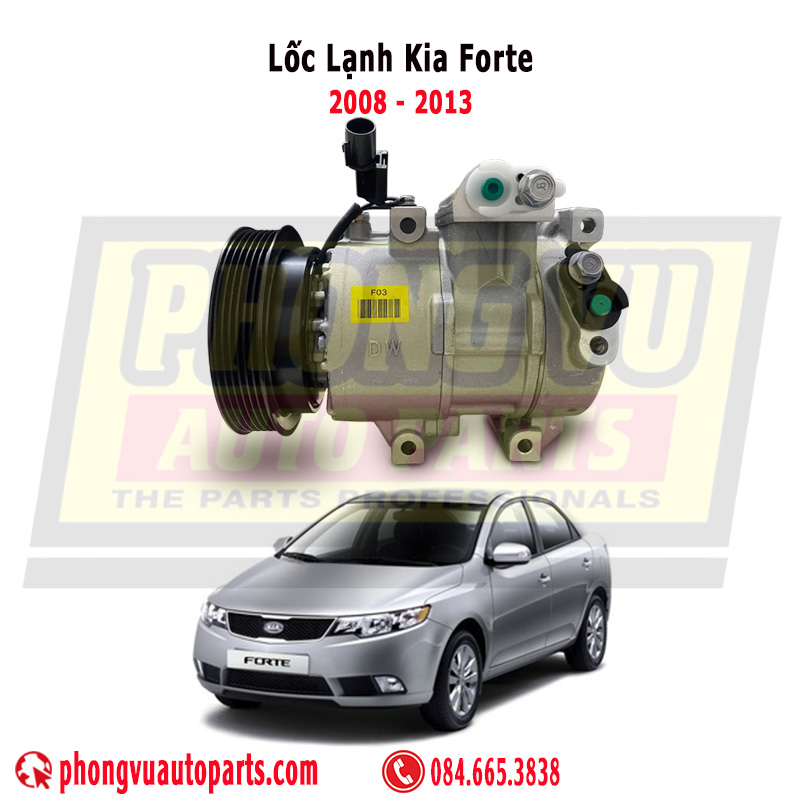

Hướng dẫn kỹ thuật: Phân tích máy nén điều hòa Kia Forte (2008 – 2013) – Mã phụ tùng 97701-2F031

Hệ thống điều hòa không khí (HVAC) trên các dòng xe Kia Forte thế hệ từ 2008 đến 2013 nổi tiếng với khả năng làm lạnh sâu và độ bền bỉ cơ khí cao. Đóng vai trò quyết định trong toàn bộ chu trình nhiệt động học này là cụm máy nén khí lạnh (lốc lạnh/lốc điều hòa) mã 97701-2F031 (hoặc viết liền là 977012F031). Đây là dòng linh kiện cốt lõi điều khiển áp suất và lưu lượng môi chất bảo đảm không khí cabin luôn đạt mức lý tưởng.

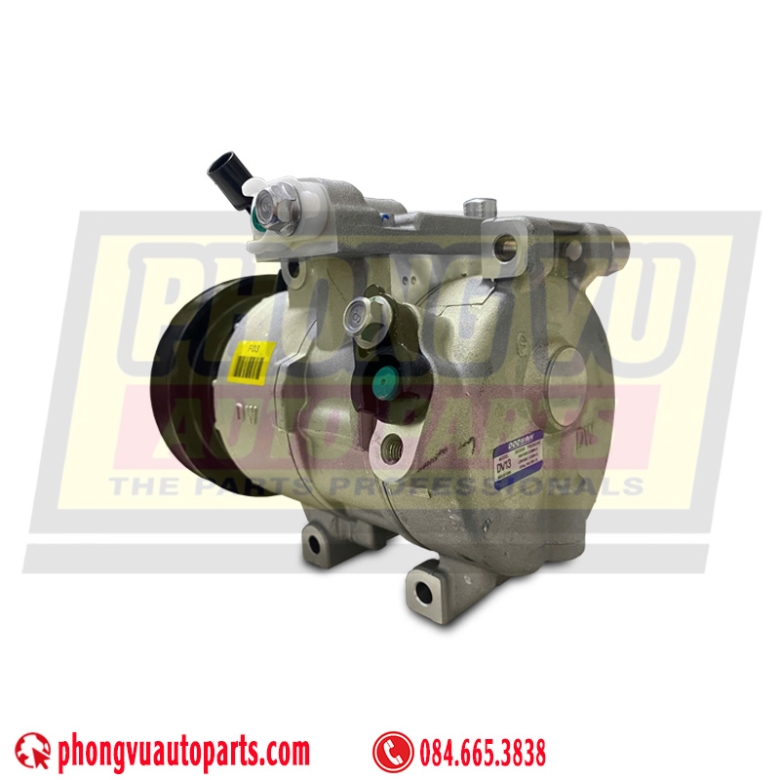

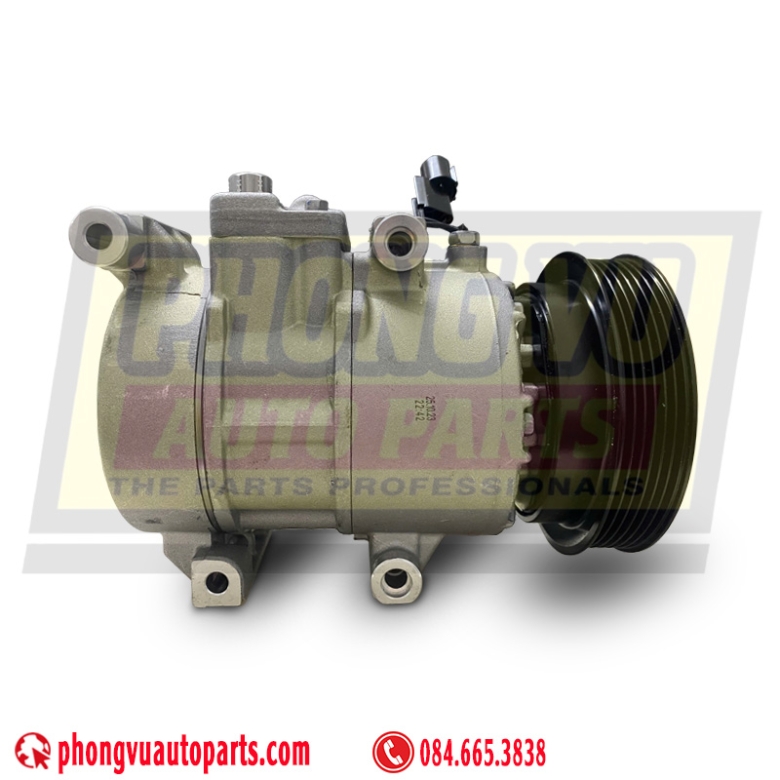

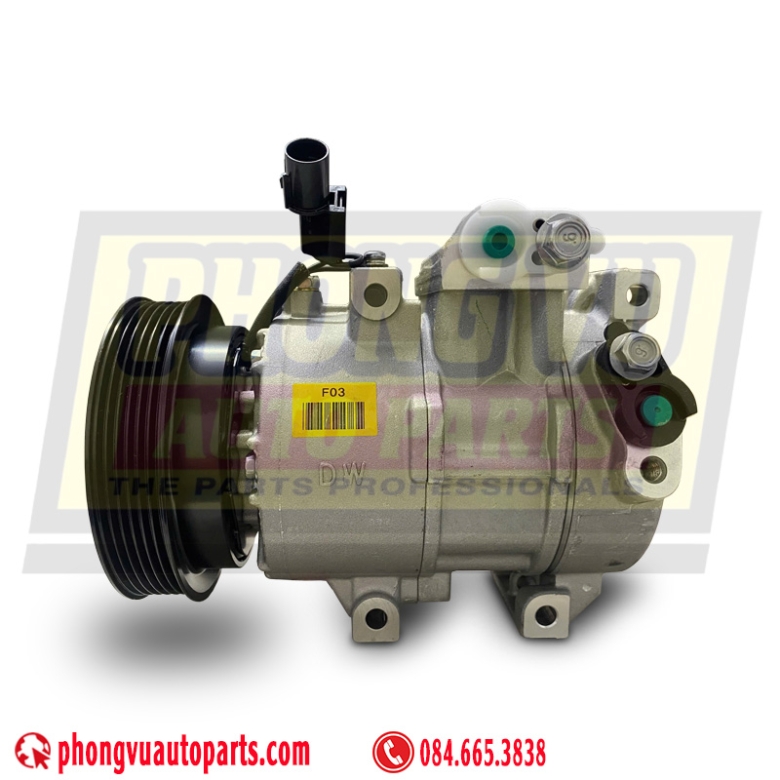

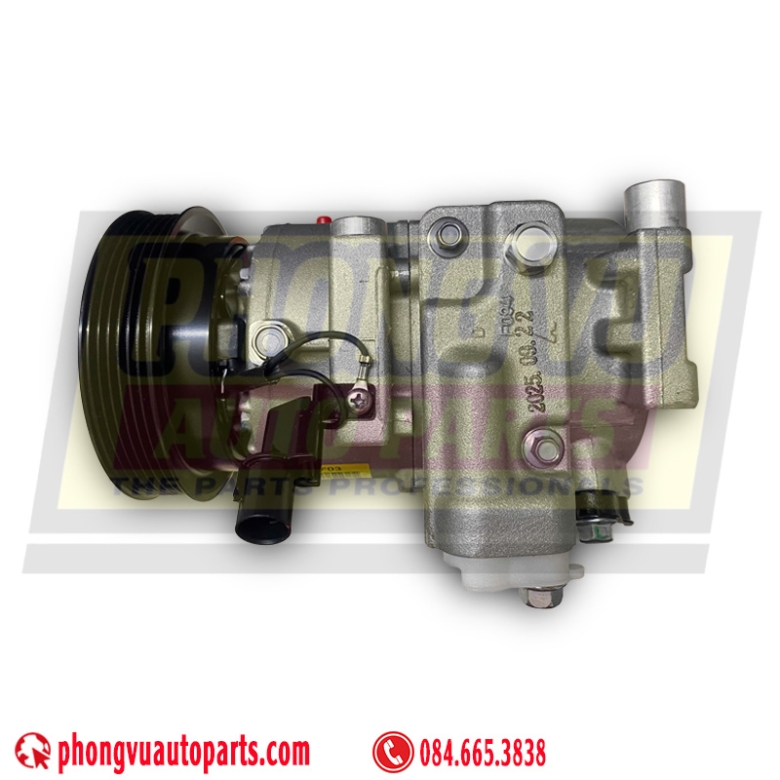

Thông số kỹ thuật và cấu trúc cơ khí máy nén 97701-2F031

Cấu tạo phần cứng và cơ chế điều khiển van cơ

• Model định danh từ nhà máy: Doowon DV13 / DVE13.
• Cơ chế ly hợp: Tích hợp cụm ly hợp từ tính đóng ngắt bằng điện áp đơn dòng 12V truyền động trực tiếp qua đĩa ép (mặt hít ly hợp).
• Đặc tính cơ học: Việc sử dụng cấu trúc dòng máy nén cơ DV13 giúp hệ thống hoạt động cực kỳ ổn định, ít xảy ra các lỗi gián đoạn tín hiệu điện như các dòng lốc van điện đít lốc thế hệ sau. Áp suất buồng nén được hiệu chỉnh thông qua sự thay đổi áp suất vật lý của môi chất, gia tăng đáng kể tuổi thọ của hệ thống cơ khí piston bên trong.

Thông số kỹ thuật vận hành tiêu chuẩn

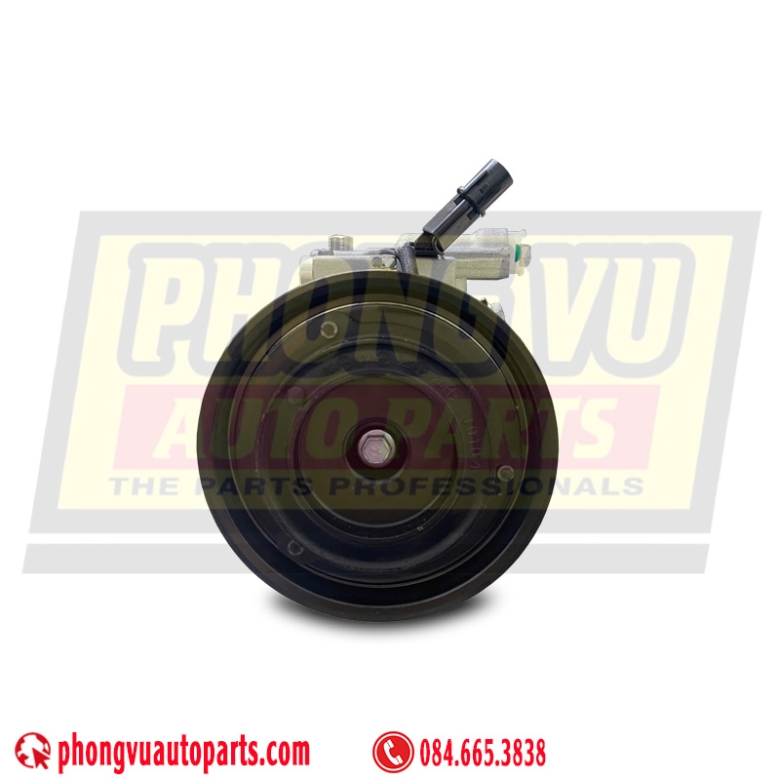

• Biên dạng Puly truyền động: Thiết kế puly đúc 6 rãnh răng tiêu chuẩn (6PK) ăn khớp dây đai tổng.
• Điện áp định mức: 12V.
• Môi chất lạnh (Gas lạnh): Chỉ định sử dụng môi chất R134a (HFC-134a).
• Tiêu chuẩn dầu lạnh bôi trơn: Dầu PAG 46 chất lượng cao. Dung tích châm bù hoặc châm mới cho toàn hệ thống dao động trong khoảng từ 120cc đến 140cc tùy thuộc trạng thái súc rửa linh kiện đi kèm.

Bản đồ tương thích kỹ thuật và danh mục mã phụ tùng thay thế chéo

Khả năng ứng dụng trên các hệ thống xe Hyundai - Kia

• Kia Forte / Cerato (Đời 2008 – 2013): Áp dụng chuẩn xác cho phom xe sedan, hatchback, và phiên bản 2 cửa Forte Koup sử dụng máy xăng 1.6L.
• Hyundai Accent / Veloster: Một số phiên bản phom cũ nhập khẩu nội địa Hàn Quốc sử dụng chung hệ khung động cơ Gamma 1.6L cũng tương thích hoàn toàn về khoảng cách tai bắt ốc và vị trí ống dẫn ga.

Danh mục mã phụ tùng tương đương (Cross-Reference)

• Mã hãng thay thế chéo: 97701-2F030, 97701-1X020, 97701-2F800, 97701-4H200.
• Mã định danh sản phẩm quốc tế: Doowon DV13, P30013-2162.

Phân tích nguyên nhân và chẩn đoán lâm sàng các pan bệnh lốc lạnh

Hiện tượng mất áp suất nén (Lốc lạnh bị luồn hơi)

• Biểu hiện lâm sàng: Đo thông số áp suất bằng đồng hồ chuyên dụng tại xưởng thấy áp suất bên thấp áp (Low side) cao hơn mức bình thường, trong khi bên cao áp (High side) lại không đạt áp lực nén tiêu chuẩn. Cabin xe chỉ mát nhẹ khi đạp ga cao hoặc khi chạy trên đường trường, mất lạnh hoàn toàn khi xe nổ máy đỗ tại chỗ ở chế độ không tải (Idling).
• Nguyên nhân cơ khí: Các séc-măng của piston bên trong xi-lanh máy nén bị mòn gờ, hoặc lá van một chiều bị hở nứt khiến dòng gas lạnh quay ngược lại khoang hút thay vì được đẩy vào giàn nóng.

Tiếng ồn ma sát cơ học bất thường (Kêu lốc)

• Biểu hiện lâm sàng: Khoang động cơ phát ra tiếng kêu cọc cọc, u u liên tục khi bấm nút kích hoạt A/C trên táp lô. Tiếng kêu mất đi khi tắt nút A/C.
• Nguyên nhân cơ khí: Vòng bi (bạc đạn) puly đầu lốc bị khô mỡ, rơ rão hoặc vỡ kết cấu bi. Trường hợp nặng hơn là các piston bên trong bị thiếu dầu bôi trơn nghiêm trọng dẫn đến cào xước lòng xi-lanh, tạo lực ma sát va đập cơ khí rất lớn.

Hiện tượng rò rỉ môi chất tại phớt đầu lốc

• Biểu hiện lâm sàng: Hệ thống hao ga nhanh chóng một cách bất thường, xe lạnh kém dần sau vài tuần nạp ga mới. Kiểm tra thực tế thấy phần đầu puly lốc lạnh dính một lớp bụi đen két bẩn kèm dầu nhớt ẩm ướt màu xanh hoặc vàng nhẹ.
• Nguyên nhân cơ khí: Phớt chặn dầu đầu trục máy nén bị biến dạng, chai cứng do lão hóa nhiệt, làm thất thoát dầu lạnh PAG 46 và khí ga R134a ra môi trường ngoài.

Quy trình thay thế và tiêu chuẩn kỹ thuật lắp đặt máy nén mới

Tiêu chuẩn làm sạch hệ thống đường ống ga

• Yêu cầu kỹ thuật: Bắt buộc cách ly lốc hỏng, dùng hóa chất súc rửa đường ống chuyên dụng (R141b) để thông rửa ngược dòng toàn bộ giàn nóng và giàn lạnh cho đến khi hóa chất xả ra đạt độ trong suốt hoàn toàn.
• Khuyến nghị thực tế: Kết cấu giàn nóng xe Kia Forte đời này có đường vi rãnh siêu nhỏ. Nếu lốc cũ bị bó cứng sinh ra quá nhiều mạt đen, kỹ thuật viên bắt buộc phải thay thế giàn nóng mới để tránh hiện tượng mạt cũ trôi ngược về phá hủy lốc Doowon mới lắp.

Quy trình 5 bước lắp đặt và thông số nạp định lượng

1. Rút chân không sâu (Deep Vacuum): Sử dụng máy hút chân không chuyên dụng chạy liên tục tối thiểu 20 - 30 phút để loại bỏ hoàn toàn túi khí tồn dư và hơi ẩm ẩm ướt bám trong hệ thống ống dẫn ga. Hơi ẩm nếu không xử lý sạch sẽ kết tủa thành axit khi gặp môi chất lạnh, ăn mòn các van cơ khí bên trong.
2. Thử kín áp suất: Khóa van đồng hồ đo sau khi hút chân không, theo dõi trong vòng 10-15 phút để đảm bảo kim đồng hồ không dịch chuyển, xác định hệ thống kín khít hoàn hảo.
3. Định lượng dầu lạnh PAG 46: Tiến hành xả bỏ lượng dầu lưu kho bảo quản có sẵn trong lốc mới. Châm bù lượng dầu PAG 46 mới nguyên chất theo đúng thông số kỹ thuật (khoảng 130cc cho toàn hệ thống bao gồm cả việc thay mới phin lọc).
4. Thay mới lõi phin lọc ga (Bầu lọc ga): Đây là thao tác bắt buộc nhằm loại bỏ hoàn toàn độ ẩm và cặn bẩn tồn dư của hệ thống cũ.
5. Nạp ga theo khối lượng định mức: Sử dụng cân điện tử chuyên dụng để nạp chính xác khối lượng môi chất gas R134a. Thông số định lượng quy định của nhà sản xuất đối với hệ thống HVAC trên xe Kia Forte dao động trong khoảng 500g ± 20g. Tuyệt đối không nạp gas theo phương pháp ước lượng qua áp suất đồng hồ.

Các câu hỏi kỹ thuật thường gặp khi bảo dưỡng hệ thống điều hòa Kia Forte

Tại sao xe Kia Forte bật điều hòa lúc mát lúc không khi đi vào đường đông?

• Trả lời kỹ thuật: Hiện tượng này phần lớn do bộ ly hợp từ tính (mặt hít đầu lốc) bị mòn mỏng sau nhiều năm sử dụng, làm tăng khoảng cách khe hở kỹ thuật giữa mặt hít và puly. Khi động cơ quá nóng lúc đi chậm, điện áp giảm nhẹ hoặc cuộn từ tính bị om, lực hút từ trường không đủ khỏe để giữ chặt đĩa ép khiến lốc bị trượt, ngắt lạnh đột ngột. Chỉ cần hiệu chỉnh lại khe hở đệm hoặc thay cụm cuộn từ - mặt hít mới nếu phần cơ lốc còn tốt.

Có nên mua lốc lạnh Kia Forte hàng bãi (tháo xe) không?

• Trả lời kỹ thuật: Lốc bãi là phương án tiết kiệm chi phí ban đầu, nhưng tiềm ẩn rủi ro kỹ thuật cao do không thể kiểm tra được trực quan độ mòn séc-măng piston hoặc tình trạng lão hóa của phớt trục bên trong. Đối với dòng Forte sử dụng máy cơ Doowon DV13, việc lựa chọn lốc mới phân khúc OEM thương hiệu Doowon (Hàn Quốc) nguyên hộp là giải pháp kỹ thuật tối ưu nhất về cả hiệu năng, độ êm ái lẫn chi phí vận hành lâu dài.
