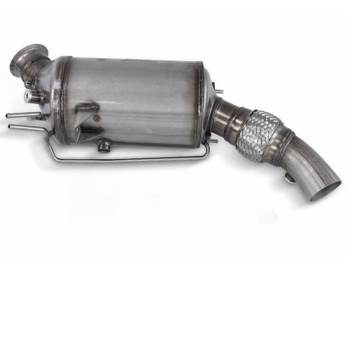

Bầu Lộc Khi Thải DPF (Diesel Particulate Filter) - Nguyên Lý Hoạt Động Và Ứng Dụng

1. Lịch Sử Ra Đời Và Phát Triển Của Bộ Lọc Khí Thải DPF

Bầu hay bộ lọc khí thải DPF là một cấu kiện kỹ thuật đặc biệt được tích hợp sâu vào hệ thống xả của các dòng động cơ dầu diesel với nhiệm vụ bẫy thu gom và triệt tiêu toàn diện các hạt bụi mịn cùng muội than độc hại sinh ra từ quá trình cháy không hoàn toàn của nhiên liệu. Sự hiện diện của cụm thiết bị cơ-hóa học này đóng vai trò nền tảng giúp các phương tiện cơ giới đường bộ vượt qua các quy trình kiểm định và đáp ứng hoàn hảo các khung tiêu chuẩn khí thải nghiêm ngặt như Euro 4, Euro 5 và Euro 6 trên toàn cầu.

Kỷ nguyên sơ khai và những bước thử nghiệm đầu tiên (1970 - 1980)

Sự gia tăng đột biến của tình trạng ô nhiễm không khí tại các đô thị lớn trong thập niên 1970 đã thúc đẩy các kỹ sư cơ khí tìm kiếm giải pháp giữ lại các hạt bụi mịn và muội than độc hại trong khói xả của động cơ dầu diesel. Ban đầu những hệ thống lọc bẫy hạt này còn vô cùng thô sơ khi chủ yếu dựa vào mạng lưới lưới lọc cơ học cơ bản hoặc các thanh gốm nung để chặn các hạt muội kích thước lớn, hoàn toàn bất lực trước các hạt bụi mịn có thể đi sâu vào phổi người.

Bước ngoặt công nghệ chính thức nổ ra vào năm 1978 khi nhà khoa học Rod Frost thuộc tập đoàn công nghệ Corning của Mỹ phát minh và phát triển thành công cấu trúc gốm tổ ong dòng chảy qua vách, đặt nền móng kỹ thuật vững chắc cho sự ra đời của bộ lọc hạt diesel DPF hiện đại. Dù sở hữu khả năng bẫy muội ưu việt, cấu trúc gốm thời kỳ này còn rất giòn và công nghệ kích nhiệt tự làm sạch chưa hoàn thiện, khiến các bộ lọc DPF của Rod Frost trong suốt 20 năm sau đó chỉ được ứng dụng giới hạn trên các dòng xe máy chuyên dụng vận hành trong không gian kín như xe khai thác mỏ hầm sâu nhằm bảo vệ hô hấp cho công nhân.

Bước sang đầu thập niên 1980, các bộ lọc hạt thô sơ bắt đầu được thử nghiệm trên các máy móc công nghiệp không di chuyển trên đường và chính thức dấn thân vào thị trường ô tô thương mại từ năm 1985. Vào năm 1985 này, hãng xe Đức Mercedes-Benz đã trở thành nhà sản xuất ô tô đầu tiên trên thế giới triển khai trang bị hệ thống DPF, khi đó gọi là bộ bẫy oxy hóa, trên các dòng xe thương mại sang trọng thuộc mã khung gầm W126 (sau này là dòng S-Class) xuất khẩu riêng cho thị trường Mỹ và bang California. Tuy nhiên do cấu trúc cốt gốm đời đầu dễ bị vỡ vụn dội ngược mảnh gốm làm hỏng cánh tuabin của bộ tăng áp Turbocharger, Mercedes-Benz đã bắt buộc phải ra lệnh dừng lắp đặt thiết bị này và thực hiện chiến dịch triệu hồi thay thế bằng ống xả thẳng vào cuối năm 1987.

Giai đoạn tiêu chuẩn hóa toàn cầu và bùng nổ thương mại (2000 - Nay)

Sau thời gian dài im ắng, cuộc cách mạng thực sự của hệ thống bẫy muội nổ ra vào năm 2000 khi tập đoàn ô tô PSA Peugeot Citroën của Pháp đã tái thiết kế toàn diện cấu trúc màng lọc, tích hợp thêm hệ thống phụ gia hạ nhiệt độ cháy và chính thức ứng dụng đại trà bầu lọc DPF trên dòng xe Peugeot 607. Sự thành công vượt bậc của Peugeot đã chứng minh tính khả thi của DPF thương mại, kích hoạt làn sóng trang bị bộ lọc trên toàn thế giới. Đến năm 2001, hãng Navistar tiếp tục giới thiệu khối động cơ diesel hạng nặng đầu tiên tích hợp sẵn bộ DPF tại thị trường Bắc Mỹ, phục vụ riêng cho các dòng xe buýt trường học dã chiến tại bang California.

Sự siết chặt của luật pháp môi trường quốc tế trong giai đoạn từ năm 2007 đến năm 2015 đã biến bộ lọc DPF từ một tùy chọn nâng cấp trở thành một cấu kiện bắt buộc phải có dưới gầm xe:

• Tại thị trường Bắc Mỹ, Cơ quan Bảo vệ Môi trường Mỹ EPA đã ra quy định bắt buộc tất cả các dòng động cơ diesel hạng trung và hạng nặng xuất xưởng từ năm 2007 đều phải tích hợp bộ lọc DPF.
• Tại thị trường Châu Âu, sự ra đời của tiêu chuẩn khí thải Euro 5 vào năm 2009 đã chính thức luật hóa bộ lọc DPF thành trang bị bắt buộc không thể tách rời trên toàn bộ các dòng xe ô tô chạy dầu diesel mới xuất xưởng.

Khi tiêu chuẩn khắt khe Euro 6 được áp dụng đồng bộ vào năm 2015, bầu lọc DPF tiếp tục được nâng cấp phủ thêm lớp màng xúc tác kim loại quý tinh vi để đáp ứng các giới hạn nghiêm ngặt về cả khối lượng hạt phát thải lẫn số lượng hạt siêu mịn phóng ra môi trường.

Xu hướng hình thành và thực tế ứng dụng tại Việt Nam

Tại thị trường Việt Nam, bầu lọc khí thải DPF bắt đầu bước vào giai đoạn xuất hiện phổ biến và đóng vai trò trung tâm trên các dòng xe tải nặng, xe đầu kéo, xe khách đường dài và các dòng xe SUV, bán tải máy dầu thế hệ mới kể từ khi Chính phủ ký quyết định áp dụng đồng bộ tiêu chuẩn khí thải Euro 4, Euro 5 và tiến tới Euro 6.
Sự hiện diện của cấu kiện cơ-hóa học này dưới gầm xe đóng vai trò quyết định, trực tiếp giúp các phương tiện động cơ diesel vượt qua các bài kiểm tra đo độ khói nghiêm ngặt tại các trạm đăng kiểm quốc gia, đảm bảo xe đủ điều kiện lưu hành hợp pháp trên đường phố và giảm thiểu tối đa hiện tượng xả khói đen mù mịt gây ô nhiễm môi trường.

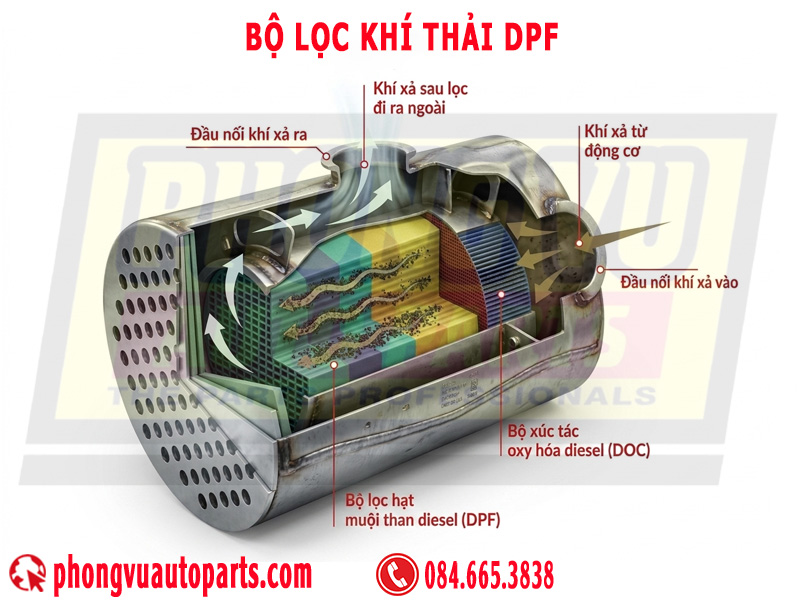

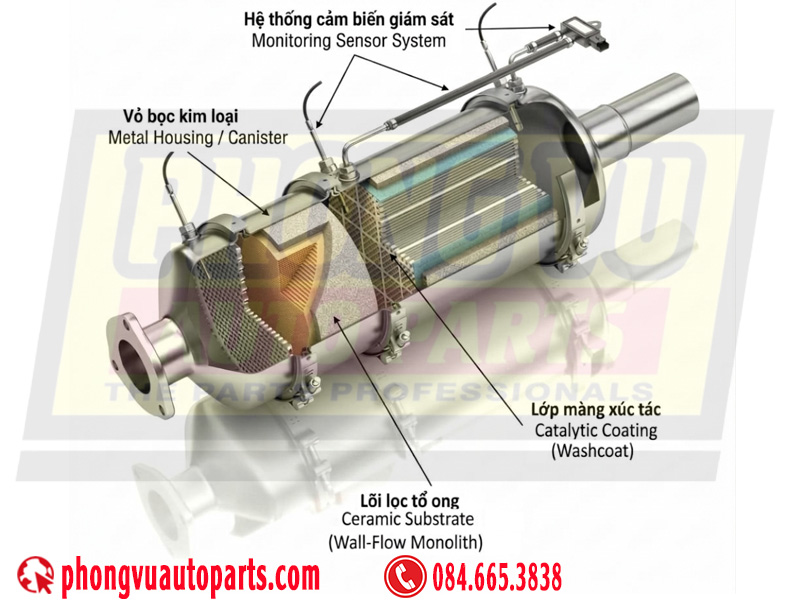

2. Cấu Tạo Bầu Lọc Khí Thải DPF

Vỏ bằng kim loại chịu nhiệt (Canning / Metal Shell)

Lõi lọc tổ ong (Ceramic Substrate)

Lớp màng xúc tác (Catalytic Coating)

Hệ thống cảm biến giám sát (Sensors)

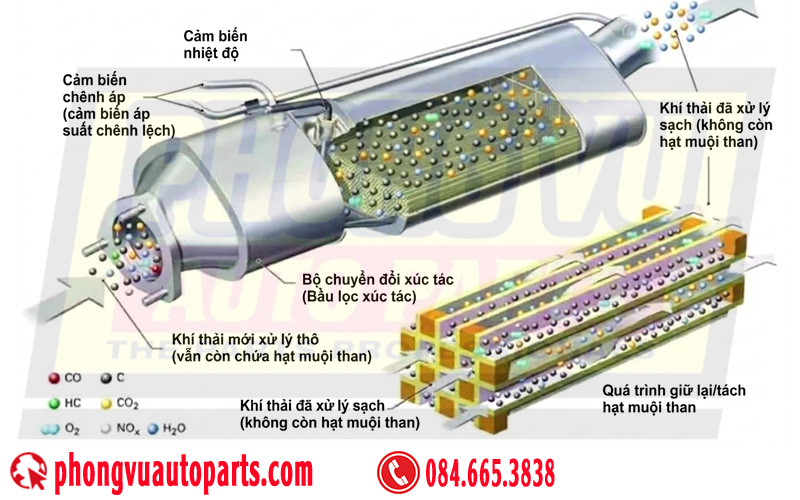

3. Nguyên Lý Hoạt Động Bầu Lọc Khí Thải DPF

Cơ chế lọc dòng xuyên vách (Wall-flow Filtration)

Hệ thống cảm biến giám sát của hộp điều khiển ECU

• Cảm biến chênh lệch áp suất DPF (Differential Pressure Sensor): Thiết bị này đo đạc liên tục sự chênh lệch áp suất dòng khí giữa đầu vào và đầu ra của bộ lọc thông qua hai đường ống lấy áp suất bằng thép. Chỉ số chênh lệch áp suất (Delta P) càng cao chứng tỏ ma trận lỗ xốp gốm đang bị lấp đầy bởi muội than, báo hiệu cho ECU mức độ tích tụ muội (soot loading) của bộ lọc.
• Cảm biến nhiệt độ khí xả (EGTS - Exhaust Gas Temperature Sensor): Thiết bị này giám sát nhiệt độ của dòng khí thải đi qua bộ lọc, cung cấp dữ liệu để ECU điều phối chính xác lượng nhiên liệu phun trễ (phun mồi/phun sau) nhằm kích hoạt và duy trì quá trình tái sinh DPF (đốt muội) luôn nằm trong ngưỡng nhiệt độ an toàn của vật liệu lõi gốm.

Quy trình Tái sinh (DPF Regeneration)

Tái sinh là quá trình nhiệt hóa nhằm làm sạch bộ lọc hạt diesel (DPF) bằng cách đốt cháy lượng muội than (soot) tích tụ bên trong lõi lọc. Trong quá trình vận hành, DPF giữ lại các hạt vật chất độc hại để đảm bảo động cơ đáp ứng các tiêu chuẩn về khí thải. Theo thời gian, lượng muội than tích tụ ngày càng lớn làm giảm tiết diện lưu thông của màng lọc. Để duy trì trạng thái hoạt động ổn định, hệ thống điều khiển sẽ kích hoạt quá trình tái sinh nhằm nâng nhiệt độ dòng khí xả lên mức cần thiết, chuyển hóa hoàn toàn muội than thành tro mịn và khí carbon dioxide (CO₂), giúp thông thoáng khối nền gốm.
Tầm quan trọng của quá trình tái sinh DPF

• Tối ưu hóa hiệu suất động cơ: Bộ lọc DPF bị tắc nghẽn sẽ làm tăng áp suất ngược (backpressure) trên đường xả, gây cản trở chu trình thoát khí và làm suy giảm công suất động cơ. Quá trình tái sinh giúp duy trì áp suất ngược trong giới hạn cho phép, đảm bảo động cơ vận hành ổn định.
• Nâng cao hiệu suất kinh tế (Tiết kiệm nhiên liệu): Khi bộ lọc sạch, áp suất cản xả thấp giúp động cơ giảm tổn thất công suất bơm, từ đó tối ưu hóa hiệu quả tiêu hao nhiên liệu và giảm chi phí vận hành.
• Đảm bảo tiêu chuẩn phát thải môi trường: Quá trình tái sinh định kỳ giữ cho cấu trúc vi mô của vách lọc luôn ở trạng thái bẫy hạt lý tưởng. Điều này giúp hệ thống xử lý khí thải đạt hiệu suất bẫy bụi mịn tối đa, tuân thủ nghiêm ngặt các quy định pháp lý về môi trường.
• Kéo dài tuổi thọ cụm chi tiết: Việc kiểm soát tốt lượng muội tích tụ giúp ngăn ngừa hiện tượng quá nhiệt cục bộ hoặc tắc nghẽn hoàn toàn — những nguyên nhân trực tiếp gây nứt vỡ lõi gốm, hư hỏng bộ tăng áp và tăng chi phí bảo dưỡng hệ thống xả.

Có ba phương thức tái sinh DPF chính:

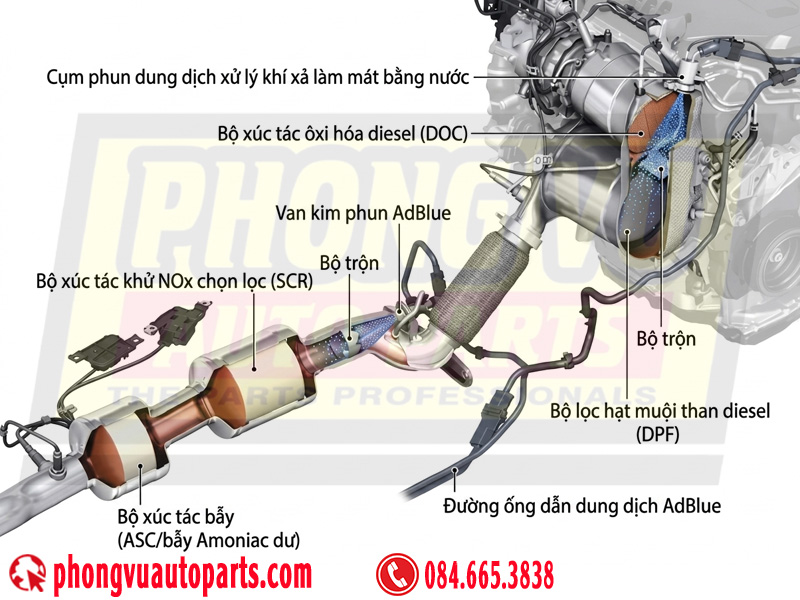

Phương Thức Tái Sinh Thụ Động Bầu Lọc Khí Thải DPF (Passive Regeneration)

Quy trình biến đổi hóa học 3 giai đoạn diễn ra liên tục bên trong lõi lọc DPF

Giai đoạn 1: Phản ứng tạo chất oxy hóa mạnh (Tạo NO2)
Ở nhiệt độ khí xả bình thường, khí oxy chưa thể tự phá vỡ liên kết phân tử của hạt carbon muội than rắn. Khi dòng khí thải chứa khí Nitơ Monoxit đi qua lớp màng xúc tác kim loại quý phủ ở mặt trước lõi DPF, nó sẽ phản ứng với oxy dồi dào để biến đổi thành khí Nitơ Diôxittheo cơ chế hai phần khí NO cộng với Oxy dưới tác dụng của xúc tác Platinum tạo ra hai phần khí NO₂ đóng vai trò là chất oxy hóa cực mạnh.

Giai đoạn 2: Phản ứng thiêu hủy muội than chính bằng khí NO2
Khí Nitơ Diôxit vừa tạo ra có tính oxy hóa rất cao ở nhiệt độ trung bình nên khi tiếp xúc trực tiếp với các hạt muội than rắn bám trên vách gốm sẽ lập tức tấn công bẻ gãy cấu trúc carbon để giải phóng bề mặt lõi lọc. Phản ứng chính diễn ra theo cơ chế Carbon muội than rắn cộng với hai phần khí NO₂ tạo ra khí sạch CO₂ và hoàn nguyên lại hai phần khí NO, trường hợp thiếu oxy cục bộ sẽ xảy ra phản ứng phụ tạo ra khí CO và NO nhưng ngay sau đó khí độc CO sẽ bị màng xúc tác oxy hóa triệt để thành khí sạch CO₂.

Giai đoạn 3: Phản ứng phụ đốt cháy trực tiếp với khí Oxy
Khi phương tiện di chuyển tốc độ rất cao hoặc tải nặng liên tục khiến nhiệt độ khí xả tự nhiên của động cơ tăng vọt vượt ngưỡng 400⁰C - 500⁰C, động năng phân tử tăng cao giúp khí Oxy tham gia phản ứng trực tiếp. Lúc này khí Oxy dồi dào trong dòng xả của động cơ diesel sẽ trực tiếp thiêu kết các hạt muội than rắn trên vách gốm mà không cần đợi chu trình biến đổi sang khí trung gian NO₂ theo phản ứng Carbon muội than rắn cộng với Oxyở nhiệt độ cao tạo ra khí CO₂ thoát ra ngoài.

Nhờ chu trình khép kín này, muội than rắn độc hại liên tục bị biến đổi thành dạng khí (CO₂)và giải phóng ra môi trường, trả lại các bề mặt thông thoáng cho lõi lọc. Quá trình này diễn ra âm thầm, liên tục và không làm thay đổi hiệu suất vận hành của động cơ.

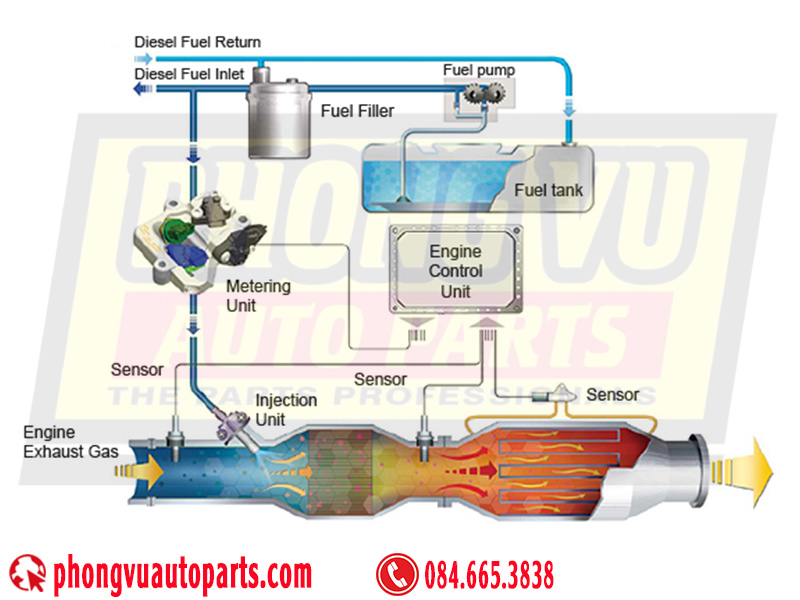

Phương Thức Tái Sinh Chủ Động Bầu Lọc Khí Thải DPF (Active Regeneration)

Quy trình biến đổi hóa-nhiệt 3 giai đoạn diễn ra liên tục bên trong lõi lọc

Phương Thức Tái Sinh Cưỡng Bức Bầu Lọc Khí Thải DPF (Forced Regeneration)

Tái sinh thụ động DPF là quá trình tự động làm sạch bộ lọc bằng cách tận dụng nhiệt độ khí xả cao tự nhiên đạt từ 350⁰C - 500⁰C khi xe chạy tốc độ cao ổn định trên đường trường hoặc chịu tải lớn để tự đốt cháy muội than thành tro mịn mà không cần hộp điều khiển ECU can thiệp phun thêm nhiên liệu. Ở dải nhiệt độ trung bình từ 250⁰C - 450⁰C, quá trình này không phụ thuộc vào oxy để đốt cháy muội than trực tiếp mà vận hành dựa vào chuỗi phản ứng hóa học xúc tác tinh vi nhờ lớp kim loại quý như Bạch kim hoặc Palladium phủ sẵn trên vách gốm.

Quy trình biến đổi hóa học 3 giai đoạn diễn ra liên tục bên trong lõi lọc DPF

Giai đoạn 1: Phản ứng tạo chất oxy hóa mạnh (Tạo NO2)

Ở nhiệt độ khí xả bình thường, khí oxy chưa thể tự phá vỡ liên kết phân tử của hạt carbon muội than rắn. Khi dòng khí thải chứa khí Nitơ Monoxit đi qua lớp màng xúc tác kim loại quý phủ ở mặt trước lõi DPF, nó sẽ phản ứng với oxy dồi dào để biến đổi thành khí Nitơ Diôxit theo cơ chế hai phần khí NO cộng với Oxy dưới tác dụng của xúc tác Platinum tạo ra hai phần khí NO₂ đóng vai trò là chất oxy hóa cực mạnh.

Giai đoạn 2: Phản ứng thiêu hủy muội than chính bằng khí NO2

Khí Nitơ Diôxit vừa tạo ra có tính oxy hóa rất cao ở nhiệt độ trung bình nên khi tiếp xúc trực tiếp với các hạt muội than rắn bám trên vách gốm sẽ lập tức tấn công bẻ gãy cấu trúc carbon để giải phóng bề mặt lõi lọc. Phản ứng chính diễn ra theo cơ chế Carbon muội than rắn cộng với hai phần khí NO₂ tạo ra khí sạch CO₂ và hoàn nguyên lại hai phần khí NO, trường hợp thiếu oxy cục bộ sẽ xảy ra phản ứng phụ tạo ra khí CO và NO nhưng ngay sau đó khí độc CO sẽ bị màng xúc tác oxy hóa triệt để thành khí sạch CO₂.

Khi phương tiện di chuyển tốc độ rất cao hoặc tải nặng liên tục khiến nhiệt độ khí xả tự nhiên của động cơ tăng vọt vượt ngưỡng 400⁰C - 500⁰C, động năng phân tử tăng cao giúp khí Oxy tham gia phản ứng trực tiếp. Lúc này khí Oxy dồi dào trong dòng xả của động cơ diesel sẽ trực tiếp thiêu kết các hạt muội than rắn trên vách gốm mà không cần đợi chu trình biến đổi sang khí trung gian NO₂ theo phản ứng Carbon muội than rắn cộng với Oxy ở nhiệt độ cao tạo ra khí CO₂ thoát ra ngoài.

Bảng so sánh 3 phương thức tái sinh DPF

4. Phân loại Bộ lọc khí thải DPF

Phân loại theo cấu trúc dòng chảy (Structural Design)

• Dạng chảy xuyên vách (Wall-flow DPF): Đây là loại phổ biến nhất. Khí thải buộc phải đi xuyên qua các vách ngăn gốm xốp để thoát ra ngoài, giúp giữ lại các hạt muội than với hiệu suất cực cao, lên tới hơn 95%về khối lượng và trên 99%về số lượng hạt.
• Dạng chảy thẳng (Flow-through / Partial DPF): Thường được gọi là bộ xúc tác oxy hóa hạt (POC). Loại này không bịt kín các kênh nên khí thải có thể chảy thẳng qua. Hiệu suất lọc thấp hơn (khoảng 60%) nhưng có ưu điểm là chi phí bảo dưỡng thấp hơn và ít gây áp suất ngược hơn so với wall-flow.
• Các dạng khác: Ngoài ra còn có các thiết kế như dạng sợi (Fiber), dạng lưới (Mesh), dạng ống (Tube) hoặc dạng kim loại (Metallic).

 Phân loại theo vật liệu lõi lọc (Substrate Materials)

• Gốm Cordierite: Chiếm khoảng 70% thị phần nhờ khả năng chống sốc nhiệt tốt và chi phí sản xuất thấp. Tuy nhiên, nó kém bền hơn ở nhiệt độ cực cao so với các vật liệu khác.
• Silic Cacbua (Silicon Carbide - SiC): Chiếm khoảng 25% - 47% thị phần. SiC có tính ổn định nhiệt cao hơn và khả năng chứa muội than tốt hơn nhưng đắt hơn cordierite.
• Nhôm Titanat (Aluminum Titanate - AT): Được coi là vật liệu thế hệ mới với hiệu suất vượt trội và chi phí sản xuất tối ưu hơn so với SiC.
• Sợi gốm và Kim loại: Sử dụng sợi gốm hoặc lưới kim loại, thường có độ dẫn nhiệt và độ bền cơ học tốt hơn trong một số ứng dụng cụ thể.

 Phân loại theo phương thức tái sinh (Regeneration Methods)

• Tái sinh thụ động (Passive): Diễn ra tự nhiên khi xe chạy tốc độ cao ổn định (như trên cao tốc), nhiệt độ khí xả đạt trên 350°C để tự đốt cháy muội than.
• Tái sinh chủ động (Active): Khi muội than tích tụ đạt ngưỡng (40% - 45%) mà điều kiện lái xe không đủ nóng, ECU sẽ can thiệp bằng cách phun thêm nhiên liệu để đẩy nhiệt độ lên trên 550⁰C - 600°C nhằm đốt sạch muội than.
• Tái sinh cưỡng bức (Forced): Là biện pháp cuối cùng khi bộ lọc bị tắc nặng và xe không thể tự xử lý. Quá trình này cần sử dụng thiết bị chẩn đoán tại gara để kích hoạt khi xe đứng yên.

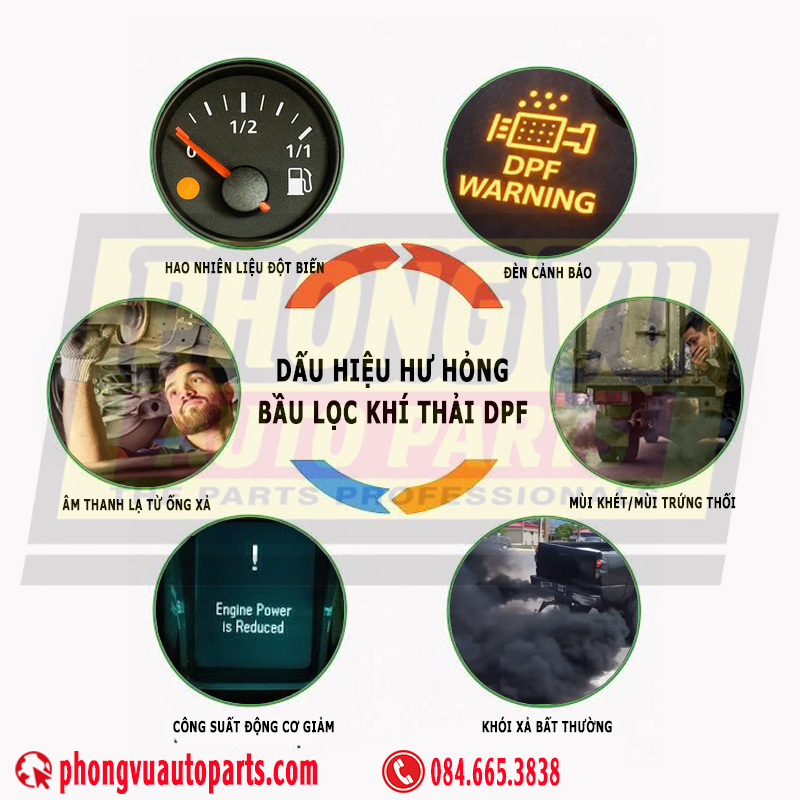

5. Dấu hiệu hỏng hóc của Bộ lọc khí thải DPF

 Đèn cảnh báo trên bảng đồng hồ (Dashboard Warning Lights)

• Đèn biểu tượng DPF: Hình ô vuông có các chấm nhỏ bên trong kèm luồng khí. Nếu đèn sáng đứng, hệ thống đang yêu cầu bạn chạy xe ở tốc độ ổn định để tái sinh. Nếu đèn nhấp nháy, bộ lọc đã bị tắc nặng.
• Đèn Check Engine (Cá vàng): Sáng khi lỗi DPF làm ảnh hưởng đến các thông số vận hành chung của động cơ.
• Đèn báo sấy (Glow Plug Light): Trên một số dòng xe (như Volkswagen hay Ford), đèn báo sấy nhấp nháy cũng có thể là dấu hiệu hệ thống DPF đang gặp sự cố.

 Công suất động cơ sụt giảm (Reduced Engine Power)

• Xe có cảm giác ì ạch, phản ứng chậm khi đạp ga.
• Động cơ khó đạt được vòng tua cao.
• Chế độ khẩn cấp (Limp Mode): ECU sẽ giới hạn công suất và tốc độ của xe để bảo vệ động cơ khỏi hư hại do nhiệt độ khí xả quá cao.

 Tiêu hao nhiên liệu tăng đột biến (Increased Fuel Consumption)

• ECU phun thêm nhiên liệu vào kỳ xả để tăng nhiệt độ. Nếu quá trình này diễn ra liên tục mà không thành công, lượng dầu tiêu thụ sẽ tăng lên rõ rệt.
• Động cơ phải làm việc nặng hơn để đẩy khí xả qua lõi lọc bị tắc, dẫn đến hao tốn năng lượng.

 Mùi khét hoặc mùi "trứng thối" (Unusual Smells)

• Mùi khét: Do nhiệt độ khí xả bị đẩy lên rất cao (trên 600°C) để đốt muội than nhưng không thoát đi được.
• Mùi lưu huỳnh (trứng thối): Dấu hiệu của sự bất thường trong phản ứng hóa học tại lõi lọc hoặc sự tích tụ quá mức của các hợp chất lưu huỳnh từ nhiên liệu chất lượng kém.

 Khói xả bất thường

• Dù nhiệm vụ của DPF là lọc khói, nhưng khi bộ lọc bị hỏng (nứt lõi gốm), xe có thể xuất hiện khói đen trở lại.
• Khói trắng/xanh: Xuất hiện trong quá trình tái sinh không hoàn chỉnh hoặc do dầu diesel chưa cháy hết bị đẩy vào bầu lọc nóng.

 Sự thay đổi của dầu động cơ

• Mức dầu tăng lên: Khi tái sinh chủ động thất bại thường xuyên, nhiên liệu thừa có thể lọt qua xéc-măng vào cácte, làm loãng dầu máy. Điều này cực kỳ nguy hiểm vì làm mất khả năng bôi trơn của dầu.
• Dầu nhanh đen và đặc: Do muội than bị đẩy ngược lại hoặc quá trình oxy hóa dầu diễn ra nhanh hơn dưới tác động của nhiệt độ cao.

 Âm thanh lạ từ hệ thống xả

• Khi bầu lọc bị tắc, bạn có thể nghe thấy tiếng rít hoặc tiếng gió rò rỉ tại các vị trí nối do áp suất khí xả quá lớn tìm đường thoát ra ngoài trước khi vào bầu lọc.

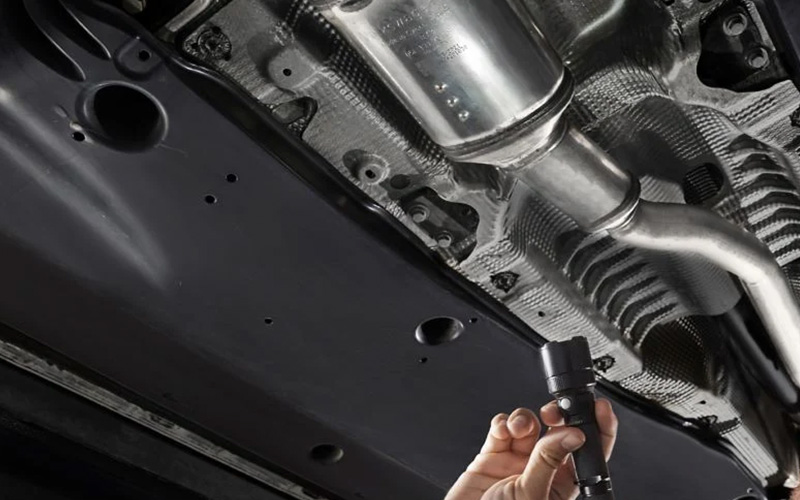

6. Bảo Dương - Sửa Chữa - Thay Thế Bộ Lọc Khí Thải DPF

Hệ thống bẫy muội DPF sau một thời gian dài vận hành liên tục dưới gầm xe sẽ không thể tránh khỏi các hiện tượng suy giảm chức năng thông khí do sự bám lỳ của muội than và tro vô cơ. Để duy trì hiệu suất vận hành tối ưu cho động cơ và đáp ứng nghiêm ngặt các tiêu chuẩn kiểm định khí thải quốc gia, công tác dịch vụ kỹ thuật cho cấu kiện này phải được phân cấp rõ ràng theo ba giải pháp chuyên ngành bao gồm bảo dưỡng định kỳ, can thiệp sửa chữa hư hỏng cục bộ và thay thế toàn diện hệ thống.

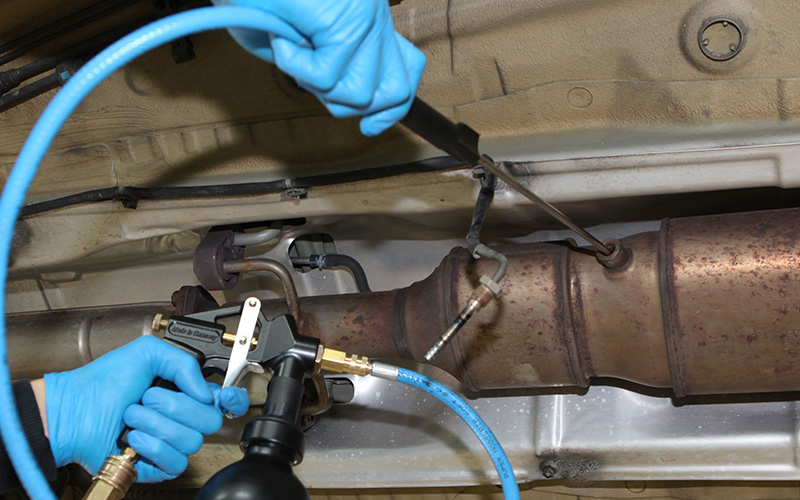

Quy trình bảo dưỡng định kỳ và xúc rửa lõi gốm bầu lọc khí thải DPF

Công tác bảo dưỡng bầu DPF được triển khai linh hoạt dựa trên mức độ tắc nghẽn thực thời của lõi gốm, dao động từ các biện pháp xử lý bằng phần mềm cho đến việc tháo rời để xử lý hóa-nhiệt tại xưởng:

• Xử lý làm sạch bằng các cấp độ tái sinh trên xe: Đối với các trường hợp nghẹt nhẹ dưới năm mươi phần trăm, hệ thống sẽ thực hiện các chu trình tái sinh tự động để giải phóng bề mặt vách lọc. Quá trình này bao gồm tái sinh thụ động diễn ra tự nhiên khi xe chạy tốc độ cao ổn định trên đường cao tốc nhờ nhiệt độ khí xả đạt từ 350⁰C - 500⁰C. Trường hợp xe đi phố nhiều, ECU sẽ kích hoạt tái sinh chủ động bằng cách phun dầu diesel cực muộn để nâng nhiệt dòng xả lên trên 600 độ C nhằm thiêu kết muội than. Khi các chu trình tự động thất bại và xe bật đèn cảnh báo, kỹ thuật viên sẽ kết nối máy chẩn đoán qua cổng OBD2 để phát lệnh chạy chu trình tái sinh cưỡng bức tại chỗ ở vòng tua máy cao nhằm thông tắc cưỡng bức cho bầu lọc.
• Xúc rửa chuyên sâu khi tháo rời bầu lọc tại xưởng: Khi cảm biến chênh áp báo động mức độ nghẹt đã vượt ngưỡng bảy mươi phần trăm hoặc lõi gốm bị lấp đầy bởi tro vô cơ Ash không thể phân hủy bằng nhiệt, bầu DPF bắt buộc phải được tháo rã khỏi gầm xe. Kỹ thuật viên sẽ dùng camera nội soi kiểm tra tình trạng nứt chảy của lõi gốm và tiến hành cân trọng lượng thô trước khi vệ sinh. Tiếp theo, bầu lọc được đưa vào lò nung kỹ thuật số chuyên dụng ở mức nhiệt từ 600 đến 650⁰C trong thời gian từ 8 đến 12 tiếng để oxy hóa toàn bộ muội than cứng đầu thành tro xốp, sau đó dùng máy thổi khí nén áp lực cao để tống tro ra ngoài. Đối với cặn tro lỳ lợm, phương pháp bơm ngâm hóa chất tuần hoàn kết hợp xịt rửa bằng máy nước áp lực cao hoặc thả vào bể kích xung sóng siêu âm tần số cao sẽ bóc tách triệt để các hạt bụi mịn bám trong ma trận lỗ xốp gốm, trước khi bầu lọc được sấy khô hoàn toàn bằng máy sấy nhiệt để tái lắp ráp lên xe.

Giải pháp sửa chữa và khắc phục sự cố hệ thống cảm biến - đường ống khí xả

Bảo dưỡng và thay thế cụm cảm biến chênh lệch áp suất, cảm biến nhiệt độ khí xả (EGTS)

• Hư hỏng thường gặp: Hai đường ống lấy áp suất bằng thép hàn trên thân bộ lọc DPF sau thời gian dài vận hành thường bị tích tụ muội than gây bít tắc. Đồng thời, các đoạn ống dẫn mềm bằng cao su chịu nhiệt kết nối về cảm biến chênh áp dễ bị lão hóa, nứt vỡ hoặc rách do nhiệt độ cao. Hiện tượng này khiến ECU nhận sai lệch thông số áp suất ngược, dẫn đến việc kích hoạt đèn cảnh báo sự cố động cơ (MIL/Check Engine). Ngoài ra, các đầu dò của cảm biến nhiệt độ khí xả (EGTS) và cảm biến NO_x cũng dễ bị bám bẩn làm sai lệch điện áp tín hiệu gửi về.
• Biện pháp khắc phục: Kỹ thuật viên cần tiến hành thông nghẹt các đường ống lấy áp bằng thép bằng hóa chất chuyên dụng và khí nén; thay mới các đoạn ống dẫn mềm chịu nhiệt theo đúng tiêu chuẩn kỹ thuật; định kỳ vệ sinh bề mặt đầu dò của các cảm biến EGTS và cảm biến NO_x bằng dung dịch làm sạch không để lại mạt bám nhằm khôi phục độ nhạy tín hiệu.

Khắc phục các điểm rò rỉ áp suất trên đường ống xả

• Hư hỏng thường gặp: Khi lượng muội tích tụ lớn, áp suất ngược (backpressure) sinh ra ở phía trước bộ lọc DPF tăng cao vượt ngưỡng. Áp lực này liên tục tác động lên các vị trí mối nối mặt bích, vòng đệm làm kín hoặc ống đầu bò (đoạn ống mềm giảm chấn bằng kim loại) ở phía trước bộ lọc, dễ gây ra hiện tượng thổi gioăng, nứt rách màng kim loại và tạo ra tiếng rít khí xả.
• Hệ quả kỹ thuật: Nếu có bất kỳ điểm rò rỉ khí thải nào nằm trước bộ lọc DPF, áp suất nạp vào đường ống lấy áp sẽ bị sụt giảm. Cảm biến chênh áp sẽ đo sai giá trị thực tế (thấp hơn mức bão hòa thực của muội), khiến ECU sai lệch thuật toán và lập tức đình chỉ chu trình tự động tái sinh, đẩy bộ lọc vào trạng thái tắc nghẽn nghiêm trọng hơn.
• Biện pháp khắc phục: Tiến hành hàn gia công lại các vết nứt trên đường ống bằng phương pháp hàn TIG/MIG chuyên dụng; thay mới các vòng đệm (gioăng) làm kín chịu nhiệt độ cao; thay thế cụm ống mềm giảm chấn nếu có dấu hiệu xé rách ma trận lưới kim loại để đảm bảo độ kín khít tuyệt đối cho toàn bộ hệ thống khí xả.

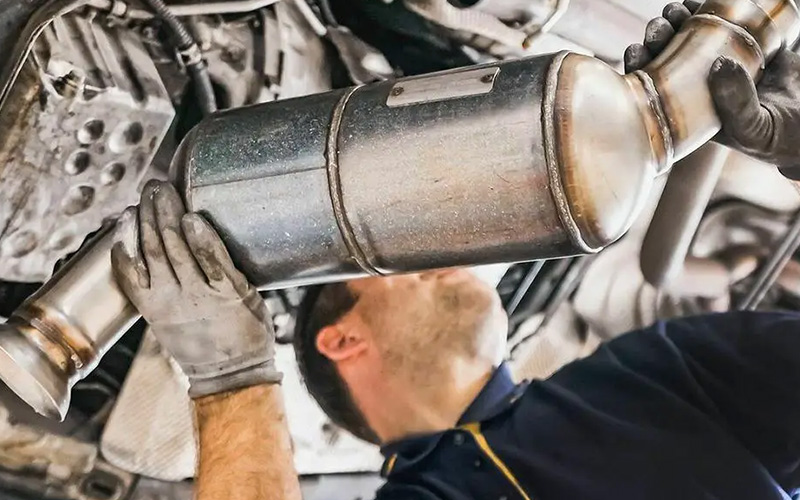

Giải pháp thay thế toàn diện và các lưu ý kỹ thuật cốt lõi

Nhận diện các hình thái hư hỏng bắt buộc phải thay mới bộ lọc DPF

• Hiện tượng nóng chảy cấu trúc (Melting): Khi lượng muội tích tụ vượt quá giới hạn an toàn hoặc do hiện tượng nhiên liệu diesel chưa cháy hết lọt vào đường xả (do kim phun bị rò rỉ/đái kim phun), quá trình tái sinh sẽ sinh nhiệt cục bộ vượt ngưỡng 1000⁰C. Nhiệt độ này vượt quá giới hạn chịu nhiệt của vật liệu (đặc biệt là gốm Cordierite), làm nóng chảy và biến dạng hoàn toàn các kênh ma trận, gây tắc nghẽn dòng khí xả nghiêm trọng.
• Hiện tượng nứt vỡ vật lý (Cracking): Sự chênh lệch nhiệt độ lớn giữa các vùng trong lõi lọc tạo ra ứng suất nhiệt (thermal stress) vượt quá giới hạn bền của vật liệu, dẫn đến rạn nứt hoặc vỡ vụn khối nền gốm.
• Hệ quả kỹ thuật: Khi xuất hiện các tổn thương vật lý vĩnh viễn này, DPF hoàn toàn mất khả năng bẫy hạt vật chất (PM), khiến khói đen thoát ra ngoài môi trường. Đồng thời, sự sụt giảm hoặc tăng đột biến của áp suất ngược sẽ phá hủy cánh tuabin của bộ tăng áp (Turbocharger), buộc phải thay mới nguyên cụm bộ lọc.

Quy trình thiết lập và cấu hình phần mềm (Adaptation) sau thay thế

• Bản chất kỹ thuật: Sau khi lắp đặt bộ lọc DPF mới hoặc bộ lọc đã qua chu trình súc rửa chuyên sâu, kỹ thuật viên bắt buộc phải sử dụng thiết bị chẩn đoán chuyên dụng để truy cập vào hộp điều khiển ECU nhằm thực hiện lệnh thiết lập lại (Reset/Adaptation) giá trị tích tụ muội than và tro mịn về mức 0%.
• Rủi ro kỹ thuật nếu bỏ qua: Nếu không thực hiện đồng bộ phần mềm, ECU sẽ tiếp tục vận hành dựa trên các giá trị dữ liệu tích lũy cũ (thông số áp suất ngược cao của bộ lọc đã hỏng). Hệ quả là ECU sẽ duy trì chế độ bảo vệ động cơ (Limp Mode) gây giới hạn công suất, đồng thời liên tục kích hoạt chu trình phun trễ nhiên liệu để tái sinh cưỡng bức vô ích. Quá trình sinh nhiệt liên tục này không những gây lãng phí nhiên liệu mà còn nhanh chóng phá hủy khối nền gốm của bộ lọc mới vừa thay.

7. Các Mã Lỗi Bầu Lọc Khí Thải DPF

Mã lỗi P-code (Diagnostic Trouble Codes - DTC) cho bầu lọc khí thải DPF là các mã chẩn đoán giúp xác định cụ thể vấn đề mà hệ thống khí thải đang gặp phải. Các mã này có thể được phân loại thành các nhóm chính dựa trên bản chất của sự cố như tắc nghẽn muội than, tích tụ tro, lỗi cảm biến hoặc lỗi trong quá trình tái tạo.

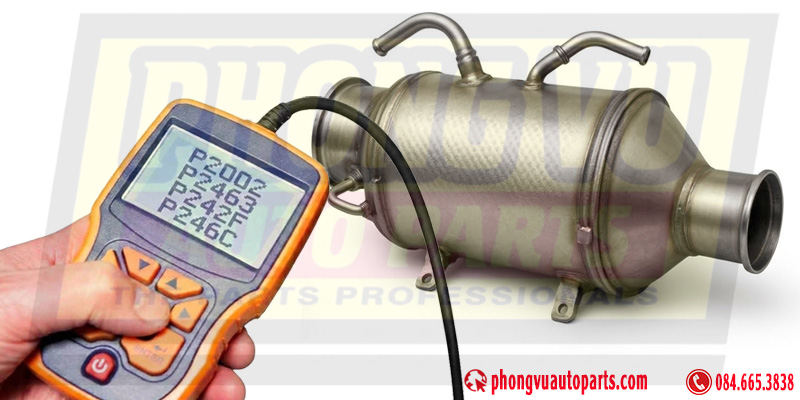

Nhóm mã lỗi về tắc nghẽn (Soot & Ash Accumulation)

Các mã này xuất hiện khi bầu lọc bị hạn chế dòng chảy do chất thải tích tụ quá mức:

• P2002: Hiệu suất bầu lọc DPF dưới ngưỡng cho phép (Bank 1). Mã này báo hiệu bộ lọc không hoạt động hiệu quả, thường do muội than tích tụ quá nhiều hoặc rò rỉ trong hệ thống khí thải.
• P2463: Tắc nghẽn bầu lọc DPF do tích tụ muội than (Soot Accumulation). Đây là mã lỗi nghiêm trọng cho thấy lượng muội than đã đạt mức cao, làm giảm lưu lượng khí xả và thường kích hoạt chế độ khẩn cấp (limp mode).
• P242F: Bầu lọc DPF bị hạn chế do tích tụ tro (Ash Accumulation). Khác với muội than, tro là sản phẩm phụ không cháy được và không thể loại bỏ bằng cách tái tạo thông thường. Mã này thường báo hiệu DPF đã gần hết tuổi thọ và cần vệ sinh chuyên sâu hoặc thay thế.
• P246C: Hạn chế quá mức ở phía đầu vào của DPF, báo hiệu tình trạng tắc nghẽn nghiêm trọng.

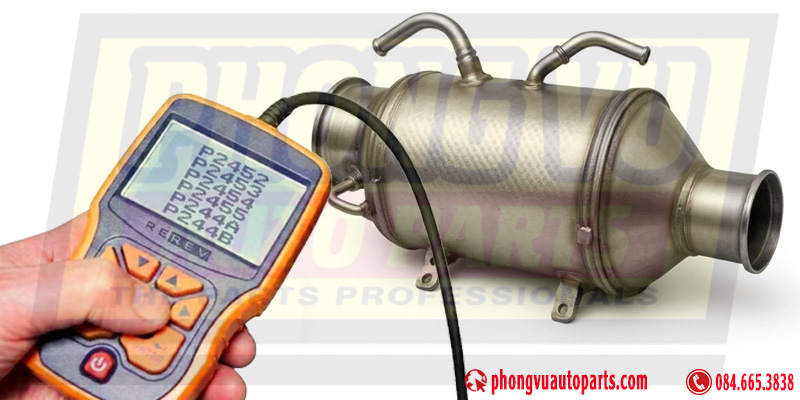

Nhóm mã lỗi về cảm biến chênh áp (Differential Pressure Sensor)

• P2452: Lỗi mạch cảm biến áp suất chênh lệch DPF "A".
• P2453: Tín hiệu cảm biến áp suất "A" nằm ngoài dải hoạt động hoặc không hợp lý (Range/Performance).
• P2454 / P2455: Điện áp mạch cảm biến "A" quá thấp (Low) hoặc quá cao (High). P2455 thường do hở mạch đất hoặc chập mạch nguồn.
• P244A / P244B: Áp suất chênh lệch quá thấp (có thể do rò rỉ ống dẫn) hoặc quá cao.

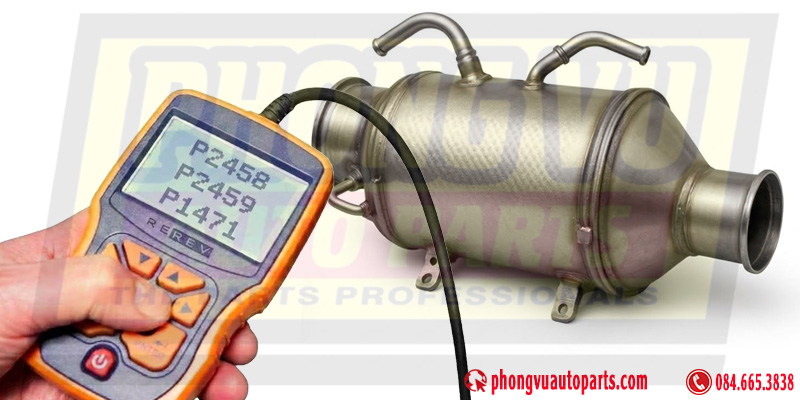

Nhóm mã lỗi về quá trình tái tạo (Regeneration)

• P2458: Thời gian tái tạo DPF quá dài. Lỗi này thường do bộ lọc bị tắc quá nặng khiến quá trình làm sạch không hiệu quả.
• P2459: Tần suất tái tạo không hợp lý. Hệ thống thực hiện tái tạo quá thường xuyên, thường do xe chạy quãng ngắn liên tục hoặc lỗi hệ thống chưa được triệt để xử lý.
• P1471: Quá trình tái tạo (Bank 1) không hoàn thành.

Các triệu chứng phổ biến khi xuất hiện mã lỗi

• Đèn báo lỗi động cơ hoặc đèn biểu tượng DPF sáng trên bảng điều khiển.
• Chế độ Limp Mode: Xe bị giới hạn công suất, tăng tốc kém và không thể đạt vòng tua cao để bảo vệ động cơ.
• Tiêu hao nhiên liệu tăng mạnh do ECU cố gắng thực hiện các chu kỳ tái tạo liên tục.
• Khói đen thải ra nhiều hơn hoặc nhiệt độ các thành phần khí xả tăng cao bất thường.

8. Các Câu Hỏi Thương Gặp Về Bộ Lọc Khí Thải DPF

Câu hỏi về bảo trì và tuổi thọ

• DPF có thể dùng được bao lâu? Một bộ lọc DPF được bảo trì đúng cách có thể kéo dài tới khoảng 100.000 dặm (161.000 km) hoặc thậm chí hơn 200.000 km. Tuy nhiên, xe thường xuyên chạy quãng ngắn trong đô thị có thể gặp vấn đề sớm hơn, đôi khi trước 70.000 dặm.
• Bao lâu thì cần vệ sinh DPF? Các nhà sản xuất khuyến nghị kiểm tra và vệ sinh sau mỗi 100.000 dặm. Đối với xe tải thương mại, việc vệ sinh định kỳ mỗi 6-12 tháng là cần thiết để tránh xe bị nằm đường hoặc hỏng hóc nặng.
• Tại sao cần phải vệ sinh định kỳ? Bụi bẩn tích tụ không chỉ làm giảm hiệu suất động cơ mà còn có thể gây hư hỏng vĩnh viễn cho bộ lọc, khiến chi phí thay thế tăng cao (từ £1.000 đến £3.500).

Câu hỏi về chẩn đoán và dấu hiệu lỗi

• Làm thế nào để biết DPF bị tắc? Các dấu hiệu phổ biến bao gồm đèn cảnh báo trên bảng điều khiển, công suất động cơ giảm (xe yếu), tiêu hao nhiên liệu tăng và khói xả nhiều hơn.
• Đèn cảnh báo DPF hiện lên có nghĩa là gì? Thông thường, đèn màu cam cảnh báo mức độ muội than đang cao và xe cần được chạy ở tốc độ ổn định để tự làm sạch (tái tạo).
• Cảm biến chênh áp bị lỗi có gây ra đèn cảnh báo không? Có. Nếu cảm biến gửi dữ liệu sai, ECU có thể lầm tưởng DPF bị tắc ngay cả khi nó vẫn sạch.

Câu hỏi về quy trình xử lý (Sửa chữa vs Thay thế)

• Nên vệ sinh hay thay mới DPF? Vệ sinh luôn là lựa chọn ưu tiên nếu lõi lọc chưa bị hư hại vật lý (nứt, chảy) vì nó giúp khôi phục hiệu suất với chi phí thấp hơn nhiều so với thay mới.
• Limp mode (chế độ khẩn cấp) có vệ sinh DPF được không? Có, ngay cả khi xe vào chế độ Limp mode, các dịch vụ chuyên nghiệp vẫn có thể thực hiện vệ sinh để khôi phục trạng thái hoạt động.
• Loại nhiên liệu nào tốt nhất cho xe có DPF? Bắt buộc phải sử dụng dầu diesel có hàm lượng lưu huỳnh cực thấp (ULSD) để tránh làm nhiễm độc các chất xúc tác và gây tắc bộ lọc nhanh chóng.

Câu hỏi về tính pháp lý

• Bỏ bộ lọc DPF (DPF delete) có phạm luật không? Việc tháo bỏ DPF là bất hợp pháp tại nhiều quốc gia. Chủ xe có thể bị phạt nặng (lên tới 1.000 USD cho ô tô con) và xe sẽ không vượt qua được các kỳ đăng kiểm khí thải.

Tóm lại
