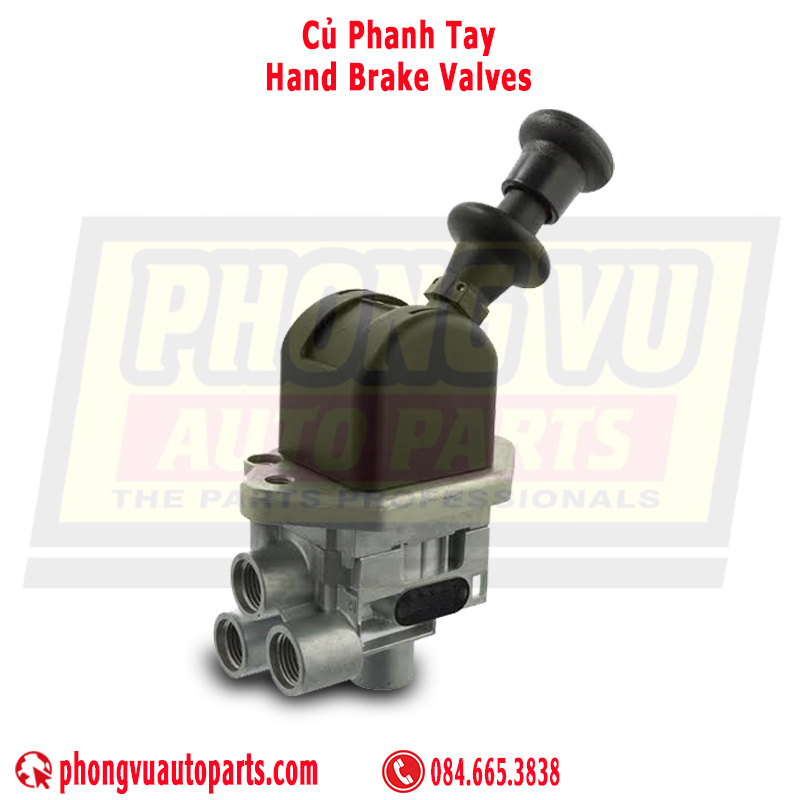

Tổng Quan Về Củ Phanh Tay Khí Nén (Tổng Phanh Tay - Con Cóc Phanh Tay Xe Tải)

Trong ngành vận tải hạng nặng, an toàn là yếu tố được đặt lên hàng đầu. Đối với các dòng xe có tải trọng lớn như xe tải, xe đầu kéo, xe khách hay rơ-moóc, hệ thống phanh tay cơ khí sử dụng dây cáp truyền thống trên xe con hoàn toàn không đủ lực để giữ cố định phương tiện. Thay vào đó, ngành chế tạo ô tô áp dụng hệ thống phanh khí nén (phanh hơi) kết hợp bầu phanh tích năng (phanh lốc-xê).
Trọng tâm điều khiển của hệ thống an toàn này chính là Hand Brake Control Valve – mà giới tài xế và thợ máy Việt Nam thường gọi bằng cái tên dân dã là Củ phanh tay, Tổng phanh tay hoặc Con cóc phanh tay.

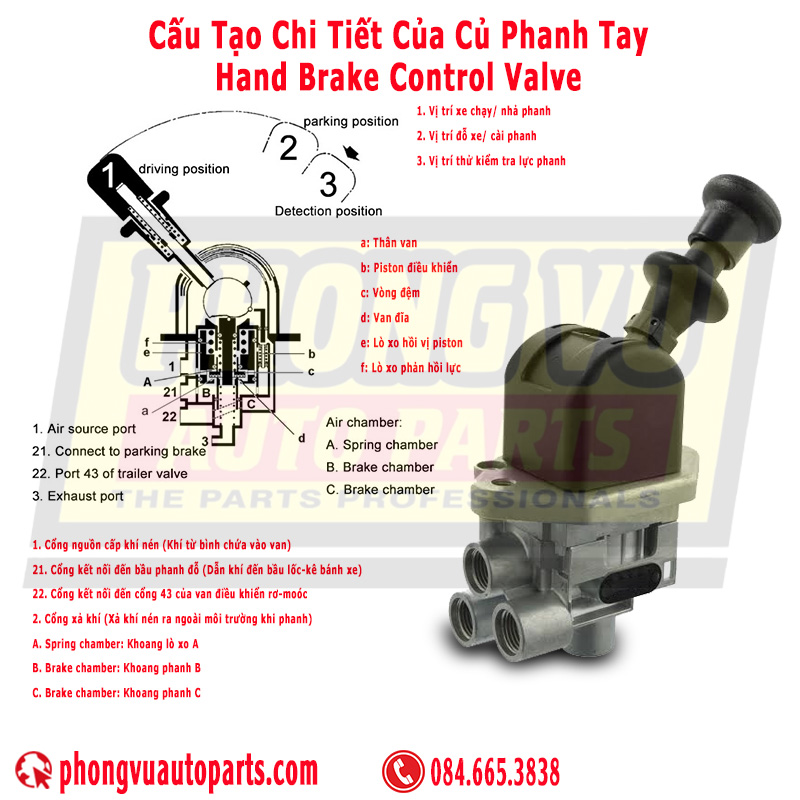

1. Cấu Tạo Chi Tiết Của Con Cóc Phanh Tay

Con cóc phanh tay là một cụm khí nén cơ học có độ chính xác cao. Thiết bị này được lắp đặt ngay trong cabin (thường ở bệ trung tâm bên phải ghế lái hoặc trên bảng táp-lô) để tài xế dễ dàng thao tác gạt lên gạt xuống. Một cụm củ phanh tay tiêu chuẩn bao gồm các bộ phận cốt lõi sau:

Thân củ phanh (Valve Body): Thường được đúc bằng hợp kim nhôm chịu lực hoặc nhựa kỹ thuật cao cấp, có khả năng chống ăn mòn và chịu được áp suất làm việc lớn (lên tới 10 bar - 12 bar). Trên thân van bố trí các cổng nối ren (ví dụ: kích thước ren phổ biến M16 x 1.5) để bắt đường ống dẫn hơi.
Cần gạt lốc-xê (Control Lever): Bộ phận tương tác trực tiếp với tay tài xế, có khớp định vị để giữ cần gạt ở các vị trí cố định (Khóa/Nhả/Kiểm tra) nhằm tránh việc vô tình quệt tay làm nhả phanh.
Trục cam và Piston bên trong: Khi tài xế dịch chuyển cần gạt, đĩa cam hoặc trục cam sẽ xoay, đẩy piston điều khiển di chuyển lên hoặc xuống bên trong xi-lanh của con cóc.
Các van nạp và van xả (Inlet & Exhaust Valves): Đây là các van đĩa nhỏ bằng cao su/kim loại chịu dầu, phối hợp đóng mở để điều tiết dòng khí nén.
Lò xo phản hồi (Return Springs): Tạo ra lực phản hồi thực tế lên tay tài xế và giúp đưa các piston bên trong về vị trí mặc định khi thực hiện thao tác nhả chốt bảo vệ.
Cổng xả đáy: Nằm dưới đáy củ phanh tay, thường tích hợp thêm bộ giảm thanh (silencer) để giảm bớt tiếng ồn "xì" lớn khi xả hơi ra môi trường.

2. Nguyên Lý Hoạt Động Của Củ Phanh Tay Khí Nén

Để hiểu nguyên lý hoạt động của tổng phanh tay, ta cần biết một nghịch lý an toàn của hệ thống phanh lốc-xê: Có khí nén thì nhả phanh, mất khí nén thì khóa phanh. Lò xo thép cực mạnh bên trong bầu phanh lốc-xê luôn ở trạng thái muốn bung ra để ép má phanh vào tang trống. Khi xe chạy, áp suất khí nén phải liên tục nén lò xo này lại để giải phóng bánh xe.
Củ phanh tay hoạt động dựa trên việc điều tiết áp suất khí nén cấp vào hoặc xả ra từ bầu phanh tích năng đó thông qua 3 trạng thái chính:

Trạng thái nhả phanh (Vị trí chạy xe - Drive)

Khi tài xế đẩy cần gạt về phía trước, trục cam đẩy piston làm đóng van xả và mở van nạp. Khí nén từ bình chứa (Air Tank) chạy xuyên qua tổng phanh tay, đi theo đường ống xuống bầu phanh lốc-xê ở các trục sau. Áp lực hơi thắng nổi lực lò xo, nén lò xo lại và nhả hoàn toàn má phanh. Xe có thể di chuyển bình thường.

Trạng thái phanh đỗ (Kéo lốc-xê - Park)

Khi xe dừng hẳn và tài xế kéo cần gạt phanh tay ra phía sau vào rãnh khóa, trục cam sẽ giải phóng piston. Van nạp bị đóng chặt ngăn không cho khí từ bình chứa đi xuống. Đồng thời, van xả mở toang, toàn bộ lượng khí nén đang găm giữ bên trong bầu phanh lốc-xê lập tức bị xả ngược lên cabin và thoát ra ngoài môi trường qua cổng xả đáy (tạo ra tiếng xìii... đặc trưng). Do không còn áp lực hơi giữ lại, lò xo tích năng bung ra mạnh mẽ, ép chặt guốc phanh để khóa cứng các bánh xe.

Trạng thái phanh khẩn cấp (Phanh tuyến tính)

Trong tình huống nguy hiểm khi phanh chân bị mất áp lực hơi đột ngột, tài xế có thể kéo từ từ cần gạt phanh tay về phía sau mà không đưa hẳn vào rãnh khóa đỗ. Con cóc phanh tay lúc này hoạt động như một van điều áp tuyến tính. Cần gạt kéo đến đâu, hơi trong bầu lốc-xê bị xả ra một lượng tương ứng đến đó. Lò xo bung ra từ từ giúp xe giảm tốc mượt mà, tránh hiện tượng khóa cứng bánh đột ngột gây lật xe hoặc văng đuôi.

3. Phân Loại Các Dòng Tổng Phanh Tay Phổ Biến Trên Thị Trường

Để giúp kỹ thuật viên dễ dàng nhận diện và lựa chọn đúng thông số kỹ thuật khi sửa chữa hoặc thay thế, hệ thống tổng phanh tay khí nén được chia thành ba dòng sản phẩm chính dựa trên thiết kế mạch hơi và công năng vận hành:

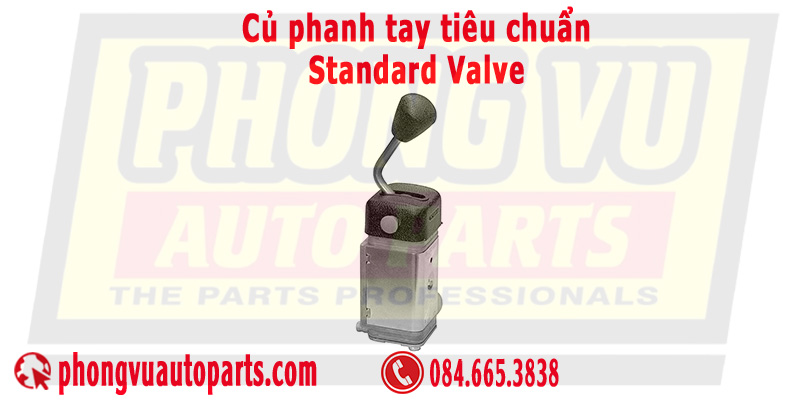

Củ phanh tay tiêu chuẩn (Standard Valve)

Đây là dòng van có kết cấu cơ học đơn giản và phổ biến nhất trên thị trường hiện nay.

Đặc điểm thiết kế: Van chỉ cấu hình hai vị trí gạt cố định là Khóa (Park) và Nhả (Drive). Cụm piston bên trong vận hành theo cơ chế đóng/mở mạch hơi thẳng, không tích hợp thêm các đường trích áp phụ.
Ứng dụng kỹ thuật: Dòng van này được lắp đặt chuyên dụng cho các loại xe tải thùng, xe tải tự đổ (xe ben) từ 2 chân đến 4 chân vận hành độc lập, không kéo theo hệ thống thùng hàng phụ phía sau.

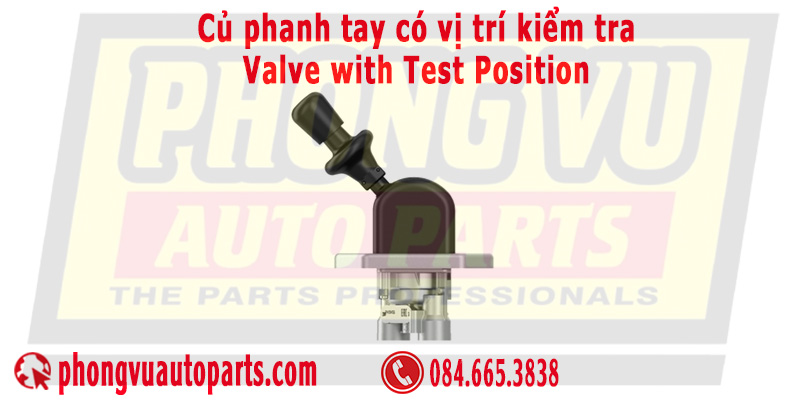

Củ phanh tay có vị trí kiểm tra (Valve with Test Position)

Dòng van này có thiết kế kỹ thuật phức tạp hơn nhằm phục vụ cho các tổ hợp xe có tải trọng cực lớn.

Đặc điểm thiết kế: Bên cạnh hai vị trí Khóa và Nhả cơ bản, trên rãnh gạt của van được thiết kế thêm một vị trí gạt phụ gọi là "Test". Khi tài xế gạt cần sang vị trí này, mạch khí nén bên trong van sẽ tự động phân phối áp suất: van xả hết hơi của bầu phanh lốc-xê trên xe kéo (để khóa cứng xe kéo) nhưng lại nạp đầy hơi vào hệ thống phanh của rơ-moóc (để nhả phanh rơ-moóc).
Mục đích kỹ thuật: Giúp tài xế kiểm tra lực giữ thực tế của riêng xe đầu kéo. Nếu xe kéo có thể giữ đứng yên toàn bộ xe container trên dốc mà không cần đến lực phanh của rơ-moóc, hệ thống phanh đỗ mới đạt tiêu chuẩn an toàn kỹ thuật để vận hành.
Ứng dụng kỹ thuật: Bắt buộc phải trang bị trên các dòng xe đầu kéo (Tractor) kéo theo sơ-mi rơ-moóc hoặc xe tải nặng có kéo theo xe rơ-moóc độc lập.

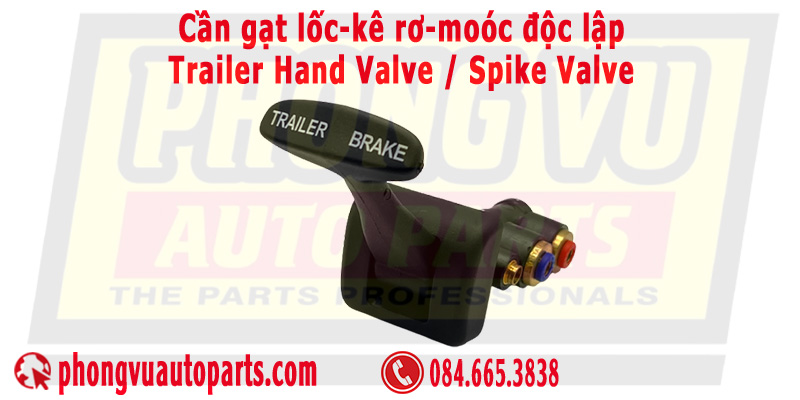

Cần gạt lốc-kê rơ-moóc độc lập (Trailer Hand Valve / Spike Valve)

Đây là cụm van điều khiển bổ trợ, hoạt động độc lập hoàn toàn với tổng phanh tay chính của xe kéo.

Đặc điểm thiết kế: Van được thiết kế dưới dạng một cần gạt tích hợp lò xo phản hồi tự động về vị trí mở phanh. Tài xế phải dùng lực tay để giữ cần gạt khi muốn phanh và khi buông tay ra, van sẽ tự động nhả phanh dưới lực đẩy của lò xo nội bộ. Van này điều khiển trực tiếp một đường hơi áp suất tuyến tính đi thẳng xuống hệ thống phanh chân của rơ-moóc phía sau.
Mục đích kỹ thuật: Cho phép người lái chủ động hãm tốc độ hoặc khóa cứng riêng cụm bánh sau của rơ-moóc từ cabin mà không làm ảnh hưởng đến tốc độ của xe đầu kéo phía trước.
Ứng dụng kỹ thuật: Thiết bị cứu cánh đắc lực cho tài xế xe container khi cần xử lý hiện tượng "vẩy đuôi cá" (jackknifing) – hiện tượng rơ-moóc phía sau bị trượt dạt do lực quán tính khi phanh gấp trên đường trơn trượt hoặc hỗ trợ ghìm xe an toàn trong quá trình lùi ghép moóc vào cầu cảng.

4. Ứng Dụng Thực Tế Của Củ Phanh Tay Khí Nén

Tổng phanh tay khí nén là linh kiện bắt buộc phải có trên tất cả các phương tiện sử dụng hệ thống phanh hơi hoàn toàn (Full Air Brake System). Các ứng dụng thực tế phổ biến bao gồm:

Xe tải nặng thương mại: Từ các dòng xe tải tải trọng lớn của các thương hiệu châu Á như Hino, Isuzu, Hyundai, Chenglong, Sinotruk HOWO cho tới các dòng xe châu Âu như Scania, Volvo, MAN.
Xe đầu kéo container: Hệ thống van phanh tay trên xe đầu kéo tinh vi hơn vì nó phải quản lý dòng khí nén cấp cho cả hệ thống phanh của sơ-mi rơ-moóc phía sau thông qua các đầu nối bàn tay (Palm Couplings).
Xe khách cỡ lớn: Đảm bảo an toàn tuyệt đối cho các dòng xe khách giường nằm, xe buýt đô thị khi dừng đón trả khách trên những cung đường đèo dốc nguy hiểm.

5. Các thương hiệu tổng phanh tay (con cóc phanh tay) phổ biến trên thị trường

Trong ngành kỹ thuật xe thương mại hạng nặng, việc lựa chọn thương hiệu tổng phanh tay quyết định trực tiếp đến độ bền của hệ thống khí nén và độ nhạy khi khóa/nhả lốc-xê. Trên thị trường hiện nay, các thương hiệu được giới thợ máy và chủ xe tin dùng nhất được chia thành ba nhóm tiêu chuẩn kỹ thuật rõ rệt:

Thương hiệu tiêu chuẩn châu Âu và toàn cầu (Chất lượng OE cao cấp)

Đây là các nhà sản xuất hệ thống phanh gốc cho các hãng xe lớn trên thế giới. Sản phẩm của họ có độ bền vật liệu vượt trội, dung sai cơ học cực nhỏ và độ kín khít của gioăng phớt đạt mức tối đa.

WABCO (Đức): Là thương hiệu đầu ngành về công nghệ phanh khí nén toàn cầu. Củ phanh tay WABCO nổi tiếng với phần thân đúc bằng hợp kim nhôm cao cấp chống rỗ bề mặt lòng xi-lanh và các cụm van đĩa chịu dầu có tuổi thọ lên tới hàng trăm nghìn lần gạt. Đây là trang bị nguyên bản trên các dòng xe Scania, Volvo, Mercedes-Benz, và cũng là hàng nâng cấp xa xỉ cho các dòng xe tải Trung Quốc để trị dứt điểm bệnh xì hơi đáy.

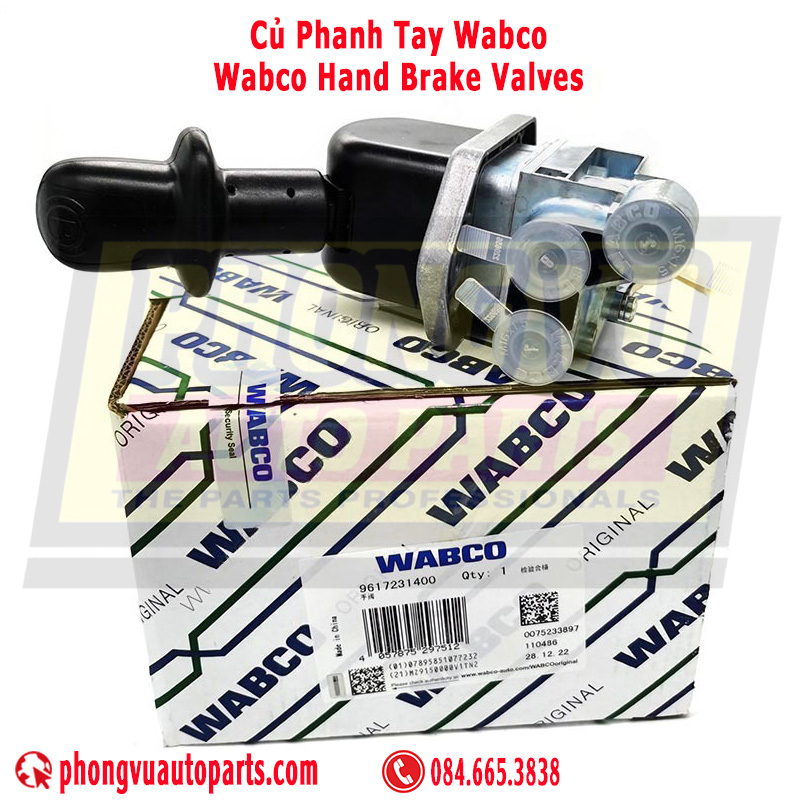

Củ phanh tay Wabco - WABCO Park Brake Valve

Knorr-Bremse (Đức): Đối thủ cạnh tranh trực tiếp với WABCO, chuyên cung cấp các giải pháp phanh và điều khiển khí nén cho xe tải nặng và đoàn tàu hỏa. Tổng phanh tay Knorr-Bremse có thế mạnh về các dòng van tích hợp vị trí kiểm tra (Test) và các cụm van có đầu ra tích hợp rơ-le cảm biến áp suất điện tử độ chính xác cao.

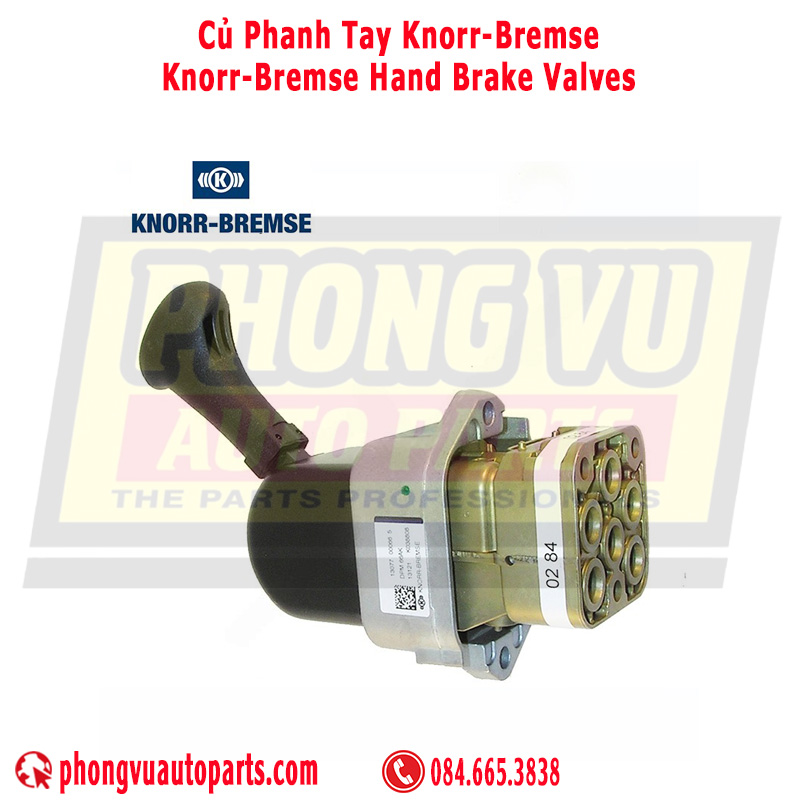

Củ phanh tay Knorr-Bremse - Knorr-Bremse Hand Brake Valves

DT Spare Parts (Đức): Thương hiệu phụ tùng thay thế chuẩn OE danh tiếng của Đức. Các mã con cóc phanh tay của DT Spare Parts được tính toán kỹ lưỡng về lưu lượng khí (Air Flow Rate) đi qua van, đảm bảo tốc độ nạp/xả hơi luôn đồng bộ với hành trình bung/nén của lò xo tích năng ở bầu lốc-xê, giúp xe nhả phanh ngay lập tức mà không có độ trễ.

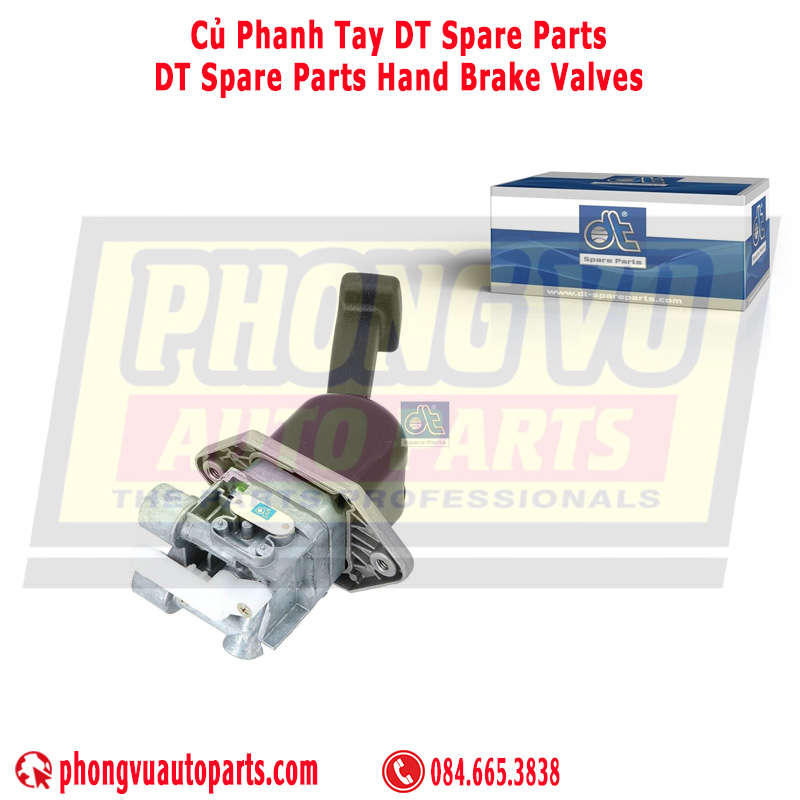

Củ phanh tay DT Spare Parts - DT Spare Parts Hand Brake Valve

Thương hiệu phụ tùng chính hãng xe tải Trung Quốc (Phổ biến nhất tại Việt Nam)

Đối với các dòng xe tải ben, xe đầu kéo chiếm thị phần lớn tại Việt Nam, việc lựa chọn đúng thương hiệu phụ tùng chính hãng đi theo xe giúp đảm bảo sự đồng bộ 100% về kích thước bắt mặt bích và bước ren cổng nối khí (M16 x 1.5).

Sinotruk (CNHTC): Nhà sản xuất dòng xe tải quốc dân HOWO (Hổ Vồ) tại Việt Nam. Củ phanh tay chính hãng Sinotruk (thường dập nổi logo hoặc mã số kỹ thuật trên thân van) được thiết kế tối ưu hóa cho dải áp suất làm việc từ 10 bar đến 12 bar và có khả năng chịu được môi trường khí nén có độ ẩm cao (đặc trưng của khí hậu Việt Nam khi máy sấy lốc hơi không được bảo dưỡng định kỳ).

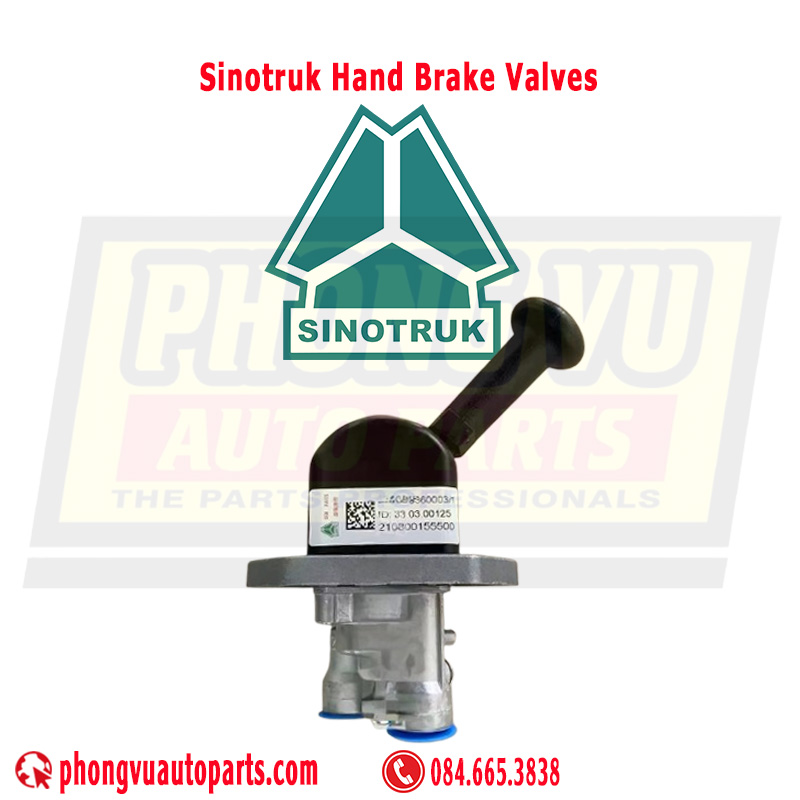

Củ phanh tay Sinotruk - Sinotruk Hand Brake Valves

Shacman (HanDe Axle / FAST): Các dòng tổng phanh tay theo cấu hình xe tải nặng Shacman nổi tiếng với độ bền cơ học cao, phần cần gạt lốc-xê được làm bằng thép bọc nhựa cứng cáp, chịu được lực gạt mạnh liên tục của tài xế xe công trình mà không bị gãy hay dơ kẹt khớp cam.

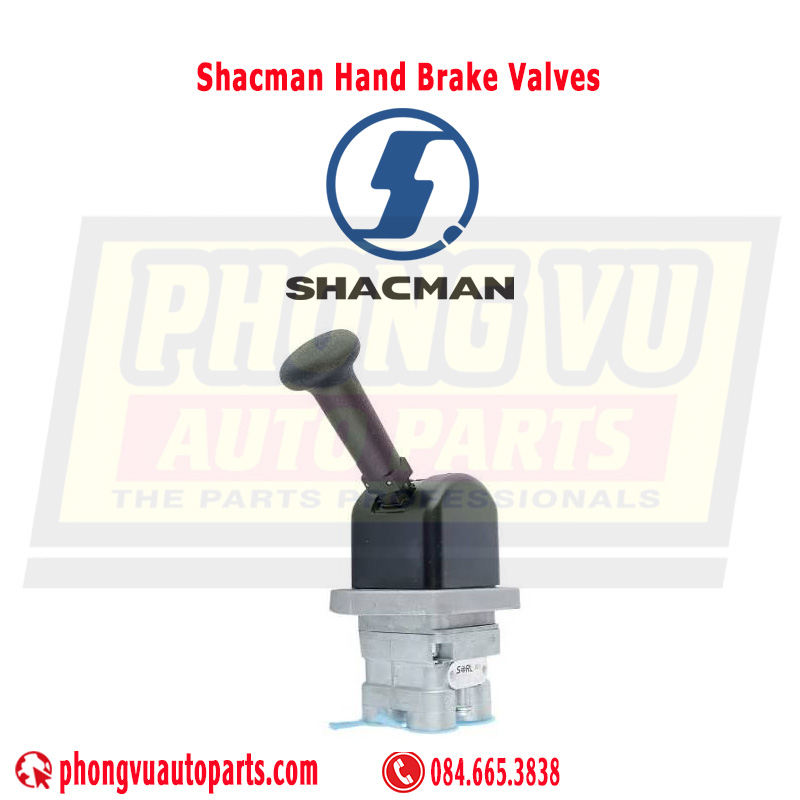

Cu phanh tay Schacman - Shacman Hand Brake Valves

Chenglong (Liuzhou Motor): Thương hiệu xe tải thùng và đầu kéo đường dài rất phổ biến. Tổng phanh tay chính hãng Chenglong thường được cấu hình đồng bộ kỹ thuật với hệ thống bình khí nén hợp kim nhôm của xe, giúp giảm thiểu tối đa hiện tượng mạt nhôm rỉ sét lọt vào làm rách gioăng cao su bên trong ruột cóc.

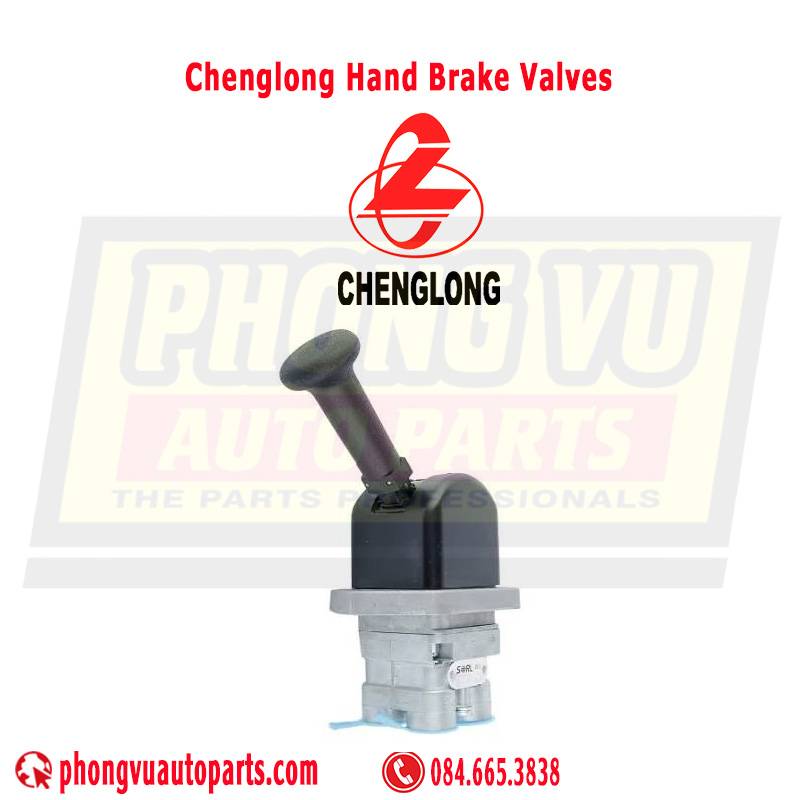

Củ phanh tay Chenglong - Chenglong Hand Brake Valves

Thương hiệu phụ tùng thay thế phân khúc phổ thông (Hiệu quả kinh tế)

Nếu không yêu cầu quá khắt khe về tiêu chuẩn châu Âu hoặc không tìm được hàng chính hãng theo xe, các xưởng sửa chữa thường lựa chọn các thương hiệu phụ tùng bên thứ ba có uy tín.

Sorl (Trung Quốc): Đây là một trong những nhà sản xuất hệ thống phanh khí nén lớn nhất Trung Quốc, đạt tiêu chuẩn xuất khẩu quốc tế. Sản phẩm con cóc phanh tay của Sorl có giá thành rất hợp lý nhưng chất lượng kỹ thuật (độ dày thân van, chất lượng lò xo phản hồi) đạt từ 85% - 90% so với hàng WABCO chính hãng. Đây là giải pháp thay thế nguyên cụm cực kỳ phổ biến tại các gara.

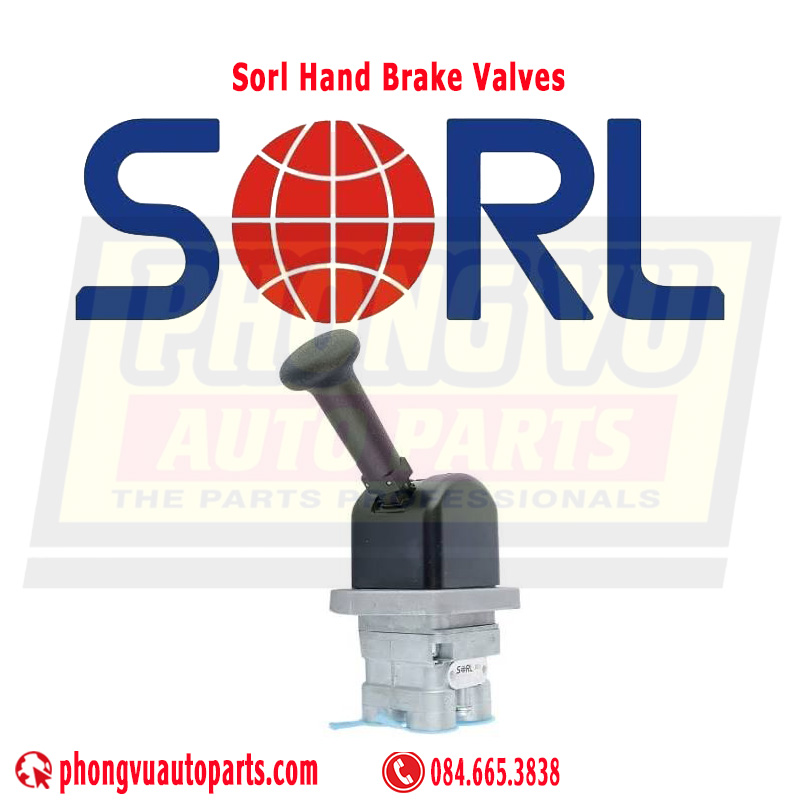

Củ phanh tay Sorl - Sorl Hand Brake Valves

Vernet / Các thương hiệu nội địa Trung Quốc loại 1: Thường được các cửa hàng phụ tùng ký hiệu là "hàng nhà máy". Khi mua nhóm này, kỹ thuật viên cần kiểm tra kỹ độ sắc nét của ren cổng nối và độ nảy của lò xo cần gạt để tránh mua phải các dòng van gia công thô ráp, dễ bị bó piston sau một vài tháng sử dụng.

6. Các Dấu Hiệu Hỏng Hóc Thường Gặp (Pan Bệnh Của Con Cóc)

Do tần suất sử dụng liên tục trong môi trường khí nén có thể lẫn hơi nước hoặc tạp chất dầu từ máy nén khí, củ phanh tay sau một thời gian dài sẽ xuất hiện các triệu chứng hư hỏng sau:

Cóc phanh bị xì hơi liên tục tại cổng xả: Ngay cả khi đã đẩy cần gạt về vị trí nhả phanh, hơi vẫn liên tục thoát ra ở gầm cabin. Nguyên nhân do các gioăng cao su (O-ring) bên trong bị rách, mòn hoặc bám cặn bẩn, khiến van không thể đóng kín hoàn toàn.
Bị kẹt cóc (Kẹt cần gạt điều khiển): Cần phanh tay rất nặng, khó gạt hoặc không thể lọt vào rãnh khóa cố định. Lỗi này thường do khô mỡ bôi trơn chuyên dụng, gãy lò xo phản hồi bên trong hoặc trục cam cơ học bị mài mòn tạo gờ kẹt.
Xe bị bó lốc-xê hoặc nhả phanh chậm: Sau khi tài xế đã đẩy cần nhả phanh, xe vẫn ì rạch, báo đèn phanh đỗ không tắt hoặc mất từ 3 - 5 phút phanh mới nhả hết. Lỗi này do van nạp bị nghẹt, piston di chuyển chậm khiến áp suất khí nén đi xuống bầu lốc-xê không đủ nhanh hoặc không đủ áp lực.
Không thể giữ xe cố định trên dốc: Dù đã kéo hết tầm phanh tay nhưng xe vẫn có hiện tượng trôi nhẹ. Hiện tượng này báo hiệu van xả bị nghẹt, không xả hết lượng khí nén trong bầu lốc-xê ra ngoài, khiến lò xo tích năng không thể bung ra tối đa lực.

7. Phương Án Xử Lý Kỹ Thuật Và Thay Thế Chuẩn Xác

Khi tổng phanh tay (con cóc) gặp sự cố, việc chẩn đoán và đưa ra phương án xử lý đòi hỏi tính chính xác cao về mặt kỹ thuật khí nén. Tùy thuộc vào tình trạng mài mòn cơ học và độ kín khít của lòng xi-lanh, kỹ thuật viên sẽ áp dụng một trong hai giải pháp kỹ thuật sau:

Phương án 1: Phục hồi kỹ thuật bằng cách đại tu (Đóng cối / Thay ruột cóc)

Giải pháp này được áp dụng khi phần thân vỏ hợp kim nhôm của van còn nguyên vẹn, không bị nứt vỡ và bề mặt lòng xi-lanh chưa bị cào xước hoặc rỗ bề mặt do oxy hóa.

Vật tư kỹ thuật: Sử dụng bộ linh kiện đại tu tiêu chuẩn (Repair Kit). Bộ này bao gồm các gioăng cao su chịu dầu (O-ring), phớt chặn áp suất cao, lò xo hồi vị có độ đàn hồi tiêu chuẩn kỹ thuật và mỡ silicon chuyên dụng.
Quy trình kỹ thuật tại xưởng:
1. Cô lập hệ thống: Xả sạch toàn bộ khí nén trong bình chứa để đảm bảo áp suất trong đường ống về mức 0 bar trước khi tiến hành tháo dỡ.
2. Rã van: Tháo các đường ống dẫn hơi, đánh dấu chính xác ống cấp khí từ bình chứa (Inlet), ống dẫn xuống bầu phanh (Outlet) và ống xả đáy thoát khí (Exhaust).
3. Vệ sinh và đánh giá: Dùng dung dịch tẩy rửa chuyên dụng làm sạch lớp mỡ cũ và cặn bẩn. Sử dụng dụng cụ đo chuyên dụng để kiểm tra độ rỗ, vết xước bên trong lòng xi-lanh và độ mòn của vấu cam trên trục cần gạt.
4. Lắp ráp kỹ thuật: Thay thế toàn bộ gioăng phớt mới. Bôi một lớp mỡ silicon mỏng đều lên bề mặt ma sát để tăng độ kín khít và giảm lực ma sát động. Lắp ráp các chi tiết theo đúng sơ đồ kỹ thuật của nhà sản xuất, đảm bảo các lò xo không bị lệch trục.

Phương án 2: Thay thế đồng bộ nguyên cụm van (Đổi con cóc mới)

Trong trường hợp lòng xi-lanh của van đã bị rỗ sâu do hơi nước gặm mòn lâu ngày, hoặc các vấu cam cơ học bị mài mòn vượt quá dung sai cho phép, việc đại tu sẽ không còn hiệu quả (van sẽ nhanh chóng bị xì hơi trở lại). Lúc này, kỹ thuật viên bắt buộc phải chỉ định thay thế đồng bộ nguyên cụm van mới để đảm bảo an toàn kỹ thuật tối đa.
Khi thay mới, việc lựa chọn cụm van phải dựa trên các thông số kỹ thuật nghiêm ngặt từ các tiêu chuẩn OE (Original Equipment) của nhà sản xuất:

Áp suất làm việc định mức: Phải phù hợp với hệ thống điều áp tổng của xe (thường từ 10 bar đến 12 bar).
Kích thước cổng ren kết nối: Phải ăn khớp tuyệt đối với đầu nối ống hơi hiện tại (ví dụ: các bước ren phổ thông M16 x 1.5).
Kiểu dáng và tính năng tích hợp: Lựa chọn đúng loại van 2 vị trí (Khóa/Nhả) hoặc loại tích hợp cổng gạt Test kiểm tra rơ-moóc để tương thích với sơ đồ mạch khí nén nguyên bản. Các dòng van cao cấp còn được thiết kế tích hợp sẵn rơ-le áp suất hoặc công tắc điện tử, giúp giảm thiểu số lượng đường ống cơ học trong cabin và đẩy nhanh tốc độ phản hồi tín hiệu lên bảng đồng hồ taplo.

Lưu ý kỹ thuật sau lắp đặt: Sau khi lắp ráp xong, hệ thống phải được nạp đầy hơi để thử áp suất. Kỹ thuật viên sẽ sử dụng bọt xà phòng hoặc thiết bị đo rò rỉ chuyên dụng để kiểm tra độ kín khít tuyệt đối tại các đầu nối ren và cổng xả đáy ở cả hai trạng thái kéo và nhả phanh tay trước khi cho xe xuất xưởng.

Tóm Lại

Con cóc phanh tay (Tổng phanh tay khí nén) không chỉ đơn thuần là một công cụ giúp xe đứng yên khi đỗ, mà nó là chốt chặn an toàn cuối cùng bảo vệ tính mạng tài xế và tài sản khi hệ thống phanh chính xảy ra sự cố. Việc hiểu rõ cấu tạo, nguyên lý hoạt động cũng như nhận biết sớm các dấu hiệu xì hơi, kẹt van sẽ giúp các bác tài và chủ xe chủ động tiến hành bảo dưỡng, sửa chữa kịp thời. Đầu tư một giải pháp phục hồi kỹ thuật chuẩn xác hoặc thay mới cụm van chất lượng cao chính là bảo hiểm vững chắc nhất cho mỗi chuyến hành trình vạn dặm.
