Cảm Biến Vị Trí Bướm Ga (TPS): Chức Năng, Cấu Tạo và Tầm Quan Trọng trong Hệ Thống Điều Khiển Động Cơ

Cảm biến vị trí bướm ga (Throttle Position Sensor - TPS) là một trong những cảm biến quan trọng trong hệ thống điều khiển động cơ của ô tô. Nó giúp điều chỉnh lượng khí và nhiên liệu vào buồng đốt, từ đó ảnh hưởng trực tiếp đến hiệu suất hoạt động của động cơ. Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về cảm biến TPS, cấu tạo, chức năng và tầm quan trọng của nó trong việc duy trì sự hoạt động hiệu quả của động cơ ô tô.

1. Cảm Biến Vị Trí Bướm Ga (TPS) là gì?

Cảm biến vị trí bướm ga (TPS) là một thiết bị điện tử dùng để đo lường và theo dõi vị trí của bướm ga trong hệ thống động cơ ô tô. Bướm ga là bộ phận điều khiển lượng không khí vào động cơ, giúp xác định lượng khí cần thiết cho quá trình cháy. Cảm biến TPS truyền tín hiệu về bộ điều khiển động cơ (ECU) để ECU có thể điều chỉnh lượng nhiên liệu phun vào buồng đốt sao cho phù hợp với tình trạng vận hành của động cơ.

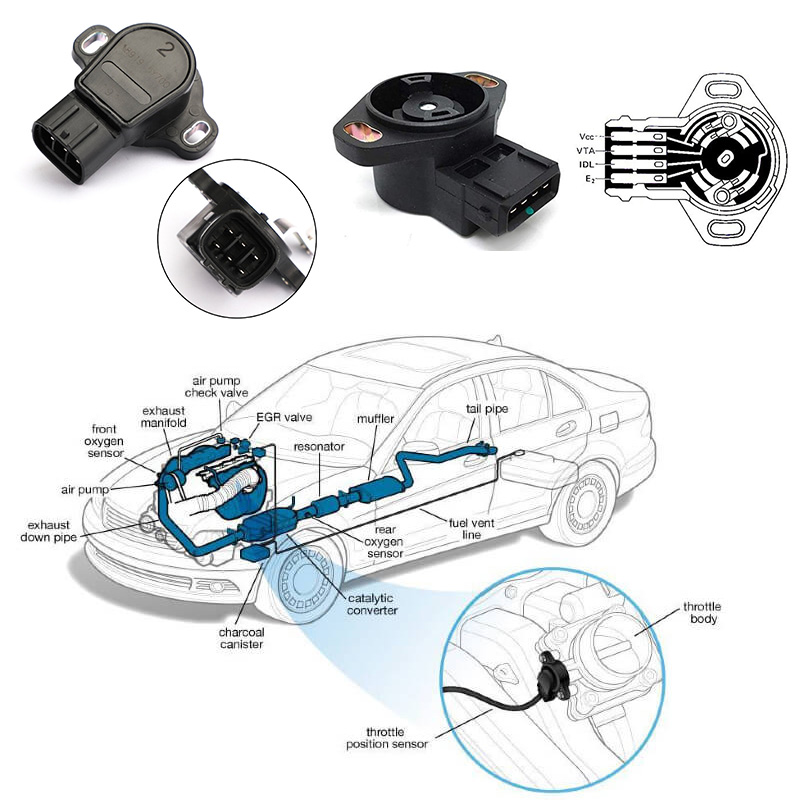

2. Cấu Tạo và Nguyên Lý Hoạt Động của Cảm Biến TPS

Cảm Biến Vị Trí Bướm Ga (TPS), cấu tạo, giá bán, lắp đặt Cảm Biến Vị Trí Bướm Ga (TPS)

Cảm biến TPS có cấu tạo đơn giản nhưng rất quan trọng trong việc duy trì sự hoạt động hiệu quả của động cơ. Cấu trúc của cảm biến TPS bao gồm các thành phần chính sau:

Potentiometer (Biến trở): Đây là phần cảm biến chính của TPS, dùng để đo sự thay đổi điện trở tương ứng với góc mở của bướm ga.
Trục quay: Trục này được kết nối trực tiếp với bướm ga. Khi bướm ga thay đổi vị trí, trục quay cũng sẽ thay đổi vị trí.
Tín hiệu điện: Cảm biến TPS sẽ gửi tín hiệu điện về ECU, thường là tín hiệu điện áp, tương ứng với vị trí bướm ga.

Khi người lái xe nhấn ga, bướm ga mở rộng, cho phép không khí vào động cơ. Vị trí mở của bướm ga sẽ thay đổi tín hiệu mà cảm biến TPS gửi về ECU. Từ đó, ECU điều chỉnh lượng nhiên liệu và thời gian phun sao cho phù hợp với tình trạng lái xe (ví dụ: tăng tốc, chạy không tải, hoặc phanh).

3. Chức Năng Của Cảm Biến TPS

Cảm biến TPS có vai trò cực kỳ quan trọng trong việc duy trì hiệu suất động cơ. Các chức năng chính của cảm biến này bao gồm:

Điều chỉnh lượng nhiên liệu: Cảm biến TPS giúp ECU xác định lượng nhiên liệu cần phun vào động cơ dựa trên vị trí của bướm ga. Khi bướm ga mở rộng, động cơ yêu cầu nhiều nhiên liệu hơn để duy trì hiệu suất.
Hỗ trợ điều khiển tốc độ không tải: Khi xe đang chạy ở chế độ không tải (để xe dừng), cảm biến TPS giúp ECU điều chỉnh mức nhiên liệu để động cơ có thể chạy một cách êm ái mà không bị tắt máy.
Hỗ trợ hệ thống kiểm soát khí thải: Cảm biến TPS giúp giảm khí thải và tăng cường hiệu suất tiêu thụ nhiên liệu bằng cách điều chỉnh chính xác lượng nhiên liệu vào động cơ.

4. Tầm Quan Trọng Của Cảm Biến TPS trong Hệ Thống Điều Khiển Động Cơ

Cảm biến TPS có ảnh hưởng lớn đến hiệu suất của động cơ. Việc cảm biến này hoạt động không chính xác có thể dẫn đến nhiều vấn đề nghiêm trọng, chẳng hạn như:

Mất kiểm soát công suất: Nếu cảm biến TPS không cung cấp tín hiệu chính xác về vị trí bướm ga, ECU sẽ không thể điều chỉnh lượng nhiên liệu một cách chính xác, dẫn đến tình trạng động cơ yếu, mất công suất hoặc tăng tốc không mượt mà.
Tiêu thụ nhiên liệu không hiệu quả: Khi cảm biến TPS hoạt động sai, ECU có thể cung cấp quá nhiều hoặc quá ít nhiên liệu, dẫn đến việc tiêu thụ nhiên liệu không hiệu quả.
Khói thải tăng cao: Việc cung cấp quá nhiều nhiên liệu hoặc thiếu nhiên liệu có thể dẫn đến việc đốt cháy không hoàn toàn, tạo ra khí thải độc hại và làm giảm hiệu suất của hệ thống kiểm soát khí thải.
Động cơ không ổn định khi chạy không tải: Một cảm biến TPS hỏng có thể gây ra tình trạng động cơ không ổn định, thậm chí chết máy khi xe đang ở chế độ không tải.

5. Lỗi Thường Gặp của Cảm Biến TPS

Dưới đây là một số lỗi thường gặp của cảm biến TPS mà người dùng cần lưu ý:

Cảm biến TPS không cung cấp tín hiệu: Khi cảm biến TPS bị hỏng hoàn toàn, ECU sẽ không nhận được tín hiệu về vị trí bướm ga, dẫn đến việc động cơ không hoạt động đúng cách.
Lỗi tín hiệu điện áp: Nếu tín hiệu điện áp từ cảm biến TPS không chính xác, ECU sẽ không thể điều chỉnh đúng lượng nhiên liệu, gây ra hiện tượng tăng tốc không mượt mà hoặc động cơ hoạt động không ổn định.
Cảm biến bị mòn hoặc dơ: Dù là một thiết bị bền bỉ, cảm biến TPS có thể bị mòn hoặc dơ theo thời gian, gây ra tín hiệu không chính xác và ảnh hưởng đến hiệu suất động cơ.
Cảm biến bị sai vị trí: Trong một số trường hợp, cảm biến có thể bị lệch khỏi vị trí chuẩn, khiến tín hiệu không đúng với thực tế và làm động cơ hoạt động không chính xác.

6. Cách Kiểm Tra và Thay Thế Cảm Biến TPS

Để kiểm tra cảm biến TPS, bạn có thể thực hiện các bước sau:

Kiểm tra mã lỗi: Sử dụng máy chẩn đoán OBD-II để kiểm tra các mã lỗi liên quan đến cảm biến TPS. Nếu cảm biến có vấn đề, mã lỗi P0120, P0121 hoặc P0122 có thể xuất hiện.
Kiểm tra điện áp đầu ra: Sử dụng đồng hồ vạn năng để kiểm tra điện áp đầu ra của cảm biến TPS khi bướm ga thay đổi vị trí. Nếu điện áp không thay đổi hoặc thay đổi không đúng cách, cảm biến có thể bị hỏng.
Kiểm tra độ nhạy: Khi bướm ga được mở, tín hiệu điện áp từ cảm biến TPS phải thay đổi một cách mượt mà và liên tục. Nếu có sự gián đoạn hoặc biến động không đều, cảm biến có thể cần được thay thế.

Nếu cảm biến TPS bị hỏng, bạn cần thay thế nó bằng một cảm biến mới để đảm bảo hệ thống động cơ hoạt động chính xác và hiệu quả. Việc thay thế cảm biến TPS tương đối đơn giản và có thể được thực hiện bởi các thợ sửa chữa ô tô hoặc tự người dùng nếu có đủ dụng cụ và kiến thức kỹ thuật.

7. Kết Luận

Cảm biến vị trí bướm ga (TPS) đóng một vai trò quan trọng trong việc điều khiển động cơ ô tô, ảnh hưởng trực tiếp đến hiệu suất vận hành, tiết kiệm nhiên liệu và giảm khí thải. Việc duy trì cảm biến TPS hoạt động ổn định giúp động cơ hoạt động trơn tru, không gặp các vấn đề về công suất và tiêu thụ nhiên liệu. Để đảm bảo hiệu quả sử dụng xe lâu dài, việc kiểm tra và bảo dưỡng cảm biến TPS thường xuyên là rất cần thiết.

Nếu bạn gặp phải các triệu chứng như tăng tốc không mượt mà, động cơ không ổn định hoặc tiêu thụ nhiên liệu quá cao, hãy kiểm tra cảm biến TPS của xe ngay lập tức để tránh các vấn đề nghiêm trọng hơn.
