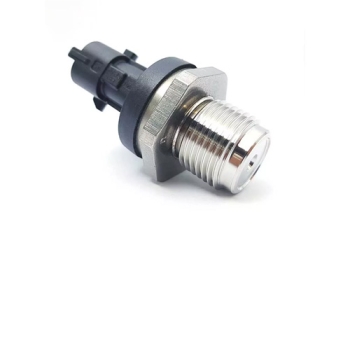

Cảm Biến Ống Rail (RPS): Nguyên Lý, Dấu Hiệu Hư Hỏng & Cách Kiểm Tra

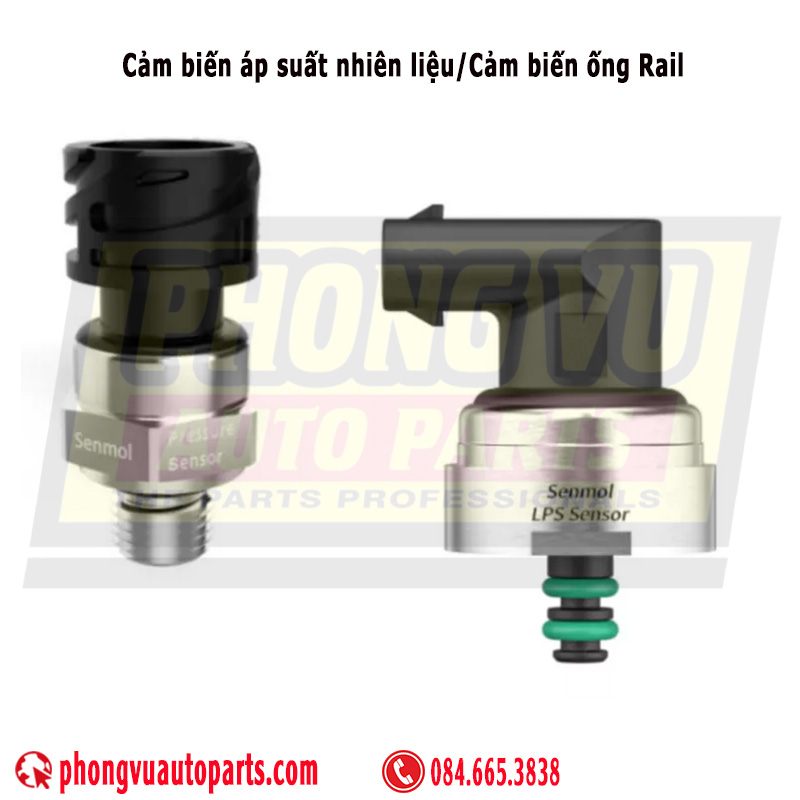

1. Cấu tạo của cảm biến ống Rail

Phần cơ khí (Tiếp xúc nhiên liệu)

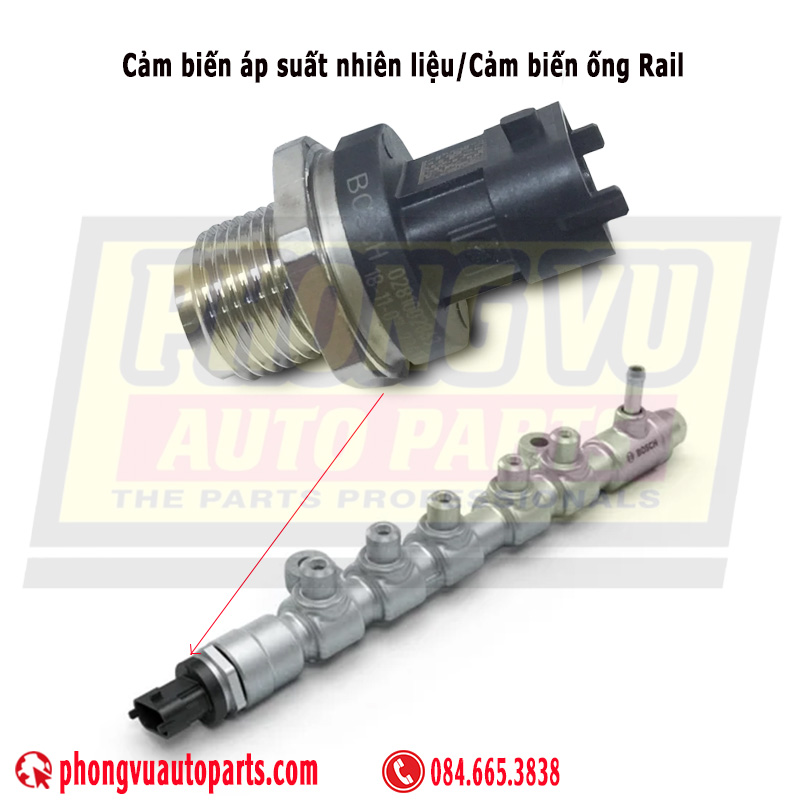

• Thân cảm biến: Làm bằng thép không gỉ đặc biệt, có ren để vặn trực tiếp vào ống Rail. Thân phải cực kỳ dày và cứng để chịu áp lực cao mà không bị biến dạng.
• Màng ngăn (Diaphragm): Đây là bộ phận cốt lõi. Nhiên liệu áp suất cao từ ống Rail sẽ ép trực tiếp lên một màng thép hoặc màng Silicon siêu mỏng nằm bên trong thân cảm biến.

Phần điện tử (Xử lý tín hiệu)

• Phần tử cảm biến (Piezoelectric/Piezoresistive): Các miếng điện trở được gắn chặt hoặc in trực tiếp lên mặt sau của màng ngăn.
  • Khi áp suất nhiên liệu làm màng ngăn bị uốn cong (dù rất nhỏ), các điện trở này sẽ thay đổi giá trị (hiệu ứng áp điện trở).
• Mạch tích hợp (IC): Nằm ngay phía sau phần tử cảm biến. Nhiệm vụ của nó là:
  • Khuyếch đại tín hiệu điện áp yếu từ các điện trở.
  • Xử lý và chuẩn hóa tín hiệu thành dải điện áp (thường từ 0.5V đến 4.5V) để ECU có thể hiểu được.
  • Bù trừ nhiệt độ để đảm bảo kết quả đo chính xác khi động cơ nóng lên.

Phần kết nối

• Giắc cắm (Connector): Thường có 3 chân (loại phổ biến nhất):
  1. Chân nguồn (Vcc): Nhận nguồn 5V từ ECU.
  2. Chân Mass (GND): Nối mát về ECU.
  3. Chân tín hiệu (Signal): Gửi điện áp biến thiên về ECU để báo mức áp suất.
• Vỏ nhựa bảo vệ: Bao bọc phần giắc cắm và mạch điện tử phía sau, chống nước và bụi bẩn.

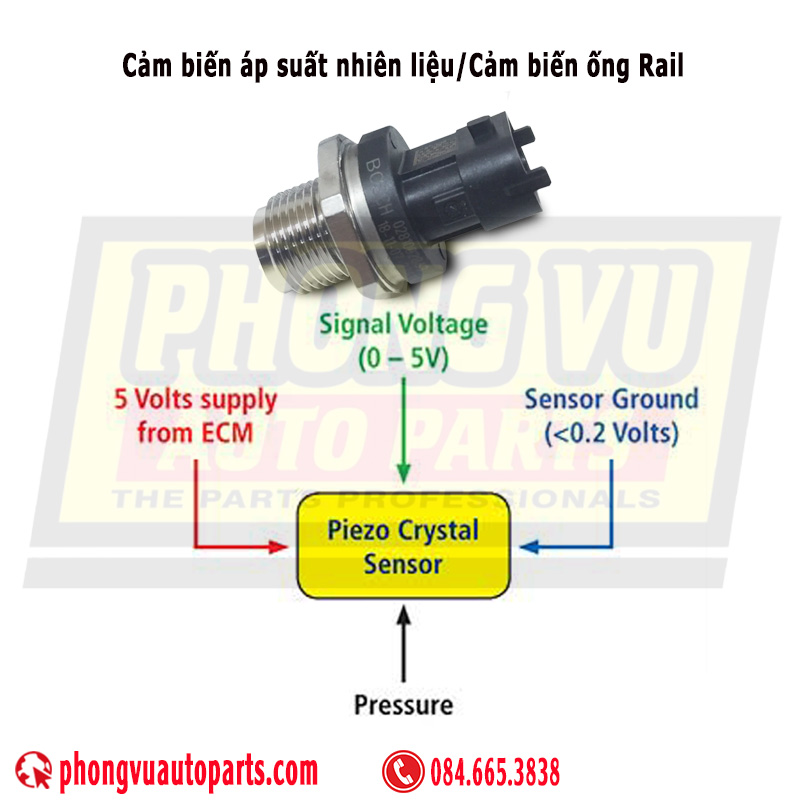

2. Nguyên lý hoạt động

Tiếp nhận áp lực

Biến dạng và thay đổi điện trở

• Trên bề mặt màng ngăn có gắn các phần tử áp điện trở (Piezoresistive elements).
• Khi áp suất trong ống Rail thay đổi, màng ngăn sẽ bị uốn cong (mức độ uốn cong tỷ lệ thuận với áp suất).
• Sự biến dạng của màng làm thay đổi giá trị điện trở của các phần tử áp điện này.

Xử lý và gửi tín hiệu

• Mạch điện tử tích hợp (IC) bên trong cảm biến sẽ đo sự thay đổi điện trở này và chuyển đổi nó thành một mức điện áp (Voltage) tương ứng.
• Tín hiệu điện áp này được gửi về ECU thông qua chân tín hiệu (Signal).

Đặc điểm tín hiệu (Phổ biến nhất)

• Áp suất thấp (lúc không nổ máy hoặc nổ không tải): Điện áp thấp (thường khoảng 0.5V).
• Áp suất cao (khi đạp ga, tăng tốc): Điện áp tăng dần lên (có thể lên tới 4.5V).
• Ngưỡng an toàn: Nếu áp suất vượt quá giới hạn (ví dụ quá 4.8V), ECU sẽ hiểu là cảm biến bị chạm chập hoặc hệ thống quá áp và chuyển về chế độ dự phòng (Limp mode).

3. Chức năng của cảm biến ống Rail

Giám sát áp suất nhiên liệu thời gian thực

Hỗ trợ ECU điều khiển lượng phun và thời điểm phun

• Nếu áp suất cao, ECU sẽ rút ngắn thời gian mở kim.
• Nếu áp suất thấp, ECU sẽ kéo dài thời gian mở kim để đảm bảo đủ công suất.
• Nhờ có RPS, ECU mới có thể tính toán chính xác milimet khối (mm³) nhiên liệu cần thiết cho mỗi chu kỳ.

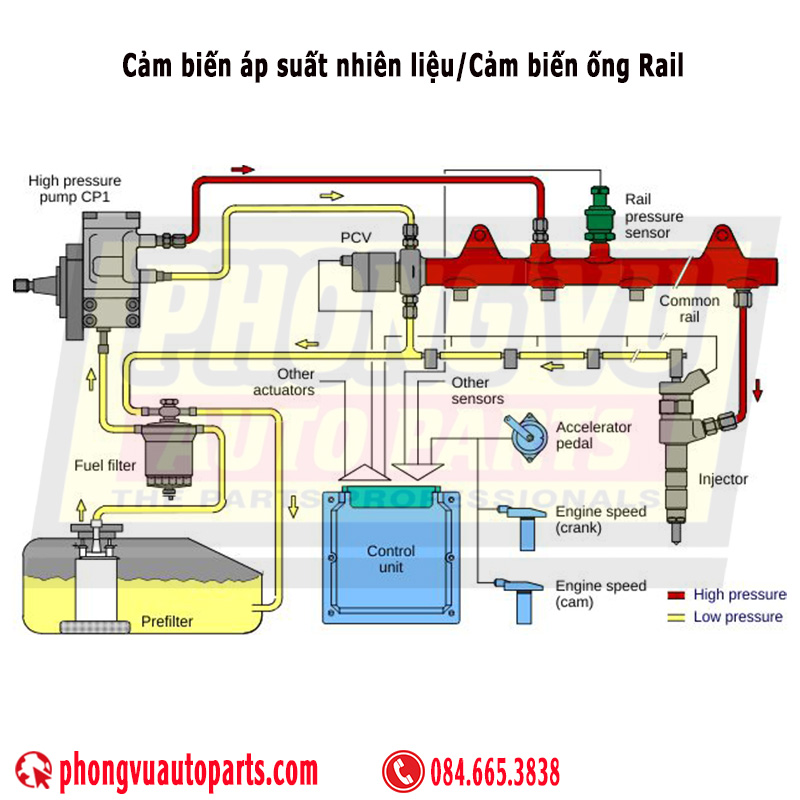

Điều khiển vòng lặp kín áp suất (Closed-loop Control)

• Khi áp suất thực tế thấp hơn áp suất mục tiêu: ECU lệnh cho van đóng bớt để tăng áp.
• Khi áp suất thực tế quá cao: ECU lệnh cho van mở ra để xả bớt dầu về bình.
  Quá trình này diễn ra liên tục hàng nghìn lần mỗi giây để duy trì áp suất ổn định.

Bảo vệ hệ thống và chẩn đoán lỗi

• Bảo vệ: Nếu áp suất vượt ngưỡng an toàn (quá cao có thể gây vỡ ống dẫn), ECU sẽ ngắt động cơ hoặc giới hạn công suất (chế độ Limp Mode) để bảo vệ linh kiện.
• Chẩn đoán: Khi tín hiệu từ RPS bất thường (ví dụ điện áp đứng yên một chỗ), ECU sẽ ghi lại mã lỗi giúp thợ kỹ thuật xác định nhanh hỏng hóc ở hệ thống nhiên liệu.

4. Phân loại cảm biến ống Rail

Dựa trên cấu tạo, nguyên lý làm việc và mục đích sử dụng, cảm biến áp suất ống Rail (RPS) thường được phân chia theo 3 cách chính sau đây:

Phân loại theo công nghệ chế tạo (Phổ biến nhất)

• Cảm biến điện trở (Piezoresistive): Đây là loại thông dụng nhất hiện nay. Nó sử dụng các phần tử điện trở gắn trên màng silicon. Khi màng biến dạng, điện trở thay đổi làm thay đổi điện áp đầu ra.
• Cảm biến áp điện (Piezoelectric): Sử dụng các tinh thể áp điện. Khi bị nén dưới áp suất, bản thân tinh thể này tự sinh ra một dòng điện nhỏ. Loại này có tốc độ phản hồi cực nhanh nhưng giá thành cao hơn.

Phân loại theo số chân kết nối

• Loại 3 chân (Tiêu chuẩn): Hầu hết các xe du lịch (Hilux, Ranger, SantaFe...) đều dùng loại này.
  • Chân 1: Nguồn 5V.
  • Chân 2: Mass (GND).
  • Chân 3: Tín hiệu (Signal).
• Loại 4 chân (Ít gặp hơn): Thường xuất hiện trên một số dòng xe tải nặng hoặc máy công trình đời mới. Chân thứ 4 thường là chân cảm biến nhiệt độ dầu tích hợp chung vào một cụm để ECU tính toán mật độ nhiên liệu chính xác hơn.

Phân loại theo dải áp suất làm việc

• Thế hệ cũ (Euro 2, 3): Dải áp suất từ 0 - 1.400 bar.
• Thế hệ phổ thông (Euro 4, 5): Dải áp suất từ 0 - 1.800 bar hoặc 2.000 bar.
• Thế hệ mới (Euro 6 trở lên): Có thể chịu áp suất lên tới 2.200 - 2.500 bar.
  • Lưu ý: Bạn không thể lắp cảm biến 1.600 bar cho xe chạy 2.200 bar vì nó sẽ báo lỗi quá áp hoặc bị hỏng màng ngăn ngay lập tức.

Phân loại theo hãng sản xuất (Hệ thống điều khiển)

• Bosch: Răng ren thường lớn, đầu cảm biến bằng kim loại dày.
• Denso: Thường thấy trên xe Nhật, giắc cắm có rãnh định vị đặc trưng.
• Delphi: Thiết kế nhỏ gọn hơn, thường dùng trên các dòng xe tải nhẹ của Kia/Hyundai hoặc Ford đời cũ.

Mẹo nhận biết: Cách tốt nhất để biết xe bạn dùng loại nào là nhìn vào mã số (Part Number) in trên thân cảm biến và hình dáng giắc cắm.

5. Ứng dụng thực tiễn

Tối ưu hóa quá trình cháy (Tiết kiệm nhiên liệu)

Kiểm soát khí thải (Bảo vệ môi trường)

• Ứng dụng: Khi động cơ chạy ở dải tốc độ cao, RPS giúp duy trì áp suất cực lớn để xé tơi dầu, giúp quá trình cháy diễn ra hoàn toàn, giảm thiểu lượng muội than (PM) và khí độc (NOx) đẩy ra bộ lọc hạt DPF hoặc hệ thống EGR.

Tự động thích nghi theo tình trạng động cơ

• Chế độ nổ không tải (Idle): RPS báo cáo để ECU giữ áp suất thấp (khoảng 250 - 300 bar) giúp máy nổ êm, ít rung.
• Chế độ tải nặng/Tăng tốc: RPS báo cáo để ECU điều khiển bơm cao áp đẩy áp suất lên tới 1.600 - 2.000 bar ngay lập tức, đảm bảo xe đủ lực kéo.

Chẩn đoán sức khỏe hệ thống nhiên liệu

• Kiểm tra độ kín của kim phun: Nếu tắt máy mà áp suất trên ống Rail tụt quá nhanh (theo dõi qua máy chẩn đoán), chứng tỏ có kim phun bị rò rỉ (đái kim).
• Kiểm tra hiệu suất bơm cao áp: Nếu đạp hết ga mà áp suất báo về không đạt mức mục tiêu, có thể bơm cao áp đã bị mòn hoặc lọc dầu bị tắc.

Kích hoạt chế độ bảo vệ (Safety Mode)

• Xe tải/Bán tải (Ford Ranger, Hilux): RPS giúp xe thích nghi với các loại tải trọng khác nhau bằng cách thay đổi áp suất phun liên tục.
• Máy công trình (Excavator): Giúp động cơ duy trì công suất ổn định ngay cả khi hệ thống thủy lực đang làm việc cực nặng.

6. Ứng dụng trên các dòng xe

Trên các dòng xe du lịch và bán tải (Ford, Toyota, Hyundai, Mitsubishi)

• Hệ thống Denso (Toyota Hilux/Fortuner, Mitsubishi Triton): RPS thường có dải điện áp làm việc rất mịn. ECU dựa vào RPS để điều khiển van SCV (Suction Control Valve) cực kỳ chính xác, giúp xe giảm tiếng gõ đặc trưng của máy dầu khi nổ không tải.
• Hệ thống Bosch/Siemens (Ford Ranger, Hyundai SantaFe, Kia Sorento): RPS kết hợp với kim phun Piezo (có tốc độ đóng mở cực nhanh). Ở đây, RPS đóng vai trò then chốt giúp ECU thực hiện chiến lược phun đa điểm (lên đến 5-7 lần phun trong một chu kỳ nén) để đạt tiêu chuẩn khí thải Euro 5, Euro 6.

Trên các dòng xe tải nặng và xe đầu kéo (Hino, Isuzu, Chenglong, Man, Volvo)

• Áp suất làm việc: Thường cao hơn xe du lịch, có thể lên tới 2.200 - 2.500 bar.
• Ứng dụng thực tế: RPS giúp ECU kiểm soát lực kéo (Mô-men xoắn). Khi xe leo dốc với tải trọng hàng chục tấn, RPS sẽ báo cáo để ECU duy trì áp suất ống Rail ở mức tối đa liên tục mà không làm nóng hệ thống nhiên liệu quá mức.

Trên các dòng xe hạng sang (Mercedes-Benz, BMW, Audi)

• Tối ưu hóa tiếng ồn (NVH): RPS giúp ECU điều chỉnh áp suất phun sao cho tiếng động cơ nhỏ nhất khi xe chạy trong phố.
• Chế độ Start-Stop: RPS giúp duy trì áp suất dư trong ống Rail khi máy tạm dừng, giúp xe khởi động lại ngay lập tức khi người lái đạp ga.

Trên máy công trình và máy nông nghiệp (Komatsu, Kobelco, Caterpillar)

• Ứng dụng đặc thù: Nó phối hợp với hệ thống thủy lực. Khi các cần thủy lực làm việc nặng, RPS sẽ báo ECU tăng áp suất phun ngay lập tức để động cơ không bị "lịm" máy.

Bảng so sánh đặc tính theo hãng hệ thống:

7. Dấu hiệu hỏng hóc và Phương án sửa chữa thay thế

Dấu hiệu hỏng hóc (Triệu chứng thực tế)

• Khó khởi động hoặc không thể nổ máy: ECU không nhận được tín hiệu áp suất dầu đạt ngưỡng tối thiểu (thường khoảng 200-250 bar) nên không cho phép mở kim phun.
• Động cơ bị "Limp Mode" (Chế độ dự phòng): Xe bị giới hạn vòng tua máy (thường không quá 2000-2500 vòng/phút), mất công suất, đạp ga không lên.
• Chết máy đột ngột: Đang đi xe tự nhiên tắt máy, sau đó có thể nổ lại được hoặc không.
• Rung giật, nổ không đều: Do tín hiệu RPS bị chập chờn khiến ECU điều khiển lượng phun lúc thừa lúc thiếu.
• Đèn Check Engine sáng: Các mã lỗi phổ biến:
  • P0190: Lỗi mạch cảm biến áp suất ống Rail.
  • P0192: Tín hiệu áp suất quá thấp (thường do đứt dây hoặc chạm mát).
  • P0193: Tín hiệu áp suất quá cao (thường do hở mạch hoặc hỏng cảm biến).

Quy trình kiểm tra (Trước khi thay thế)

1. Kiểm tra giắc cắm: Rút giắc RPS, kiểm tra xem các chân kim có bị cong, gãy hoặc bị oxy hóa (xanh ten) không. Vệ sinh bằng dung dịch chuyên dụng (như RP7 hoặc CRC).
2. Đo điện áp nguồn (Vcc): Bật điện (ON), dùng đồng hồ VOM đo chân nguồn và chân mát. Phải đạt xấp xỉ 5V.
3. Đo chân tín hiệu (Signal):
   • Khi bật ON (máy chưa nổ): Thường khoảng 0.5V.
   • Khi nổ không tải: Thường khoảng 1.0V - 1.5V.
   • Nếu đo thấy 0V hoặc 5V đứng im khi lên ga thì cảm biến đã hỏng.
4. Xem Data List bằng máy chẩn đoán: So sánh "Target Rail Pressure" (Áp suất mục tiêu) và "Actual Rail Pressure" (Áp suất thực tế). Nếu hai giá trị này lệch nhau quá xa, cảm biến đang báo sai.

Phương án sửa chữa và Thay thế

• Sửa chữa dây điện: Nếu lỗi do chuột cắn hoặc đứt dây, chỉ cần nối lại và xóa lỗi.
• Thay thế cảm biến:
  • Lưu ý quan trọng: Trước khi tháo, phải đợi động cơ nguội và áp suất trong ống Rail xả hết (đợi khoảng 5-10 phút sau khi tắt máy) để tránh dầu phun ra gây nguy hiểm.
  • Vệ sinh: Làm sạch khu vực xung quanh cảm biến trước khi tháo để tránh bụi bẩn rơi vào ống Rail (có thể làm chết kim phun).
  • Siết lực: Cần siết đúng lực quy định của nhà sản xuất (thường khá chặt để chống rò rỉ áp suất cao).
  • Xóa lỗi: Sau khi thay mới, phải dùng máy chẩn đoán để xóa các mã lỗi cũ trong ECU xe mới hoạt động bình thường trở lại.

8. Các mã cảm biến ống rail thông dụng thường dùng

Hệ thống Bosch (Xe Hàn, Mỹ, Đức)

• 0 281 002 863 / 0 281 002 908: Dùng cho Hyundai Porter 2, Libero, Starex, SantaFe (đời cũ).
• 0 281 006 364: Dùng cho Hyundai Porter 2, Kia K200/K250, Hyundai EX8 (đời mới).
• 0 281 002 937: Thường thấy trên xe tải nặng và máy công trình.
• 0 281 006 150 / 0 281 006 425: Dùng cho các dòng Ford Ranger, Everest (động cơ 2.2 và 3.2).

Hệ thống Denso (Xe Nhật và Máy công trình)

• 499000-6160: Mã "quốc dân" cho Isuzu (4HK1, 6HK1), Hino, Nissan Navara.
• 499000-6131: Chuyên dùng cho máy xúc Hitachi Zaxis (ZX330-3).
• 499000-6370: Dùng cho máy công trình Komatsu (như PC490-10).
• 8981197900: Mã phụ tùng cho các dòng Isuzu D-Max, MU-X.
• 23810-0E010: Dùng cho Toyota Hilux, Fortuner, Innova (động cơ GD đời mới).

Hệ thống Delphi và các dòng khác

• 9307ZS28A / 28357705: Mã phổ biến trên Kia K200, K250 sử dụng hệ Delphi.
• 45PP3-1 / 45PP3-4: Dùng nhiều trên các dòng xe tải Trung Quốc (Howo) và một số xe bán tải đời cũ.
• 55PP02-03: Thường gặp trên các dòng Ford Focus hoặc Transit đời cũ.
• HG9Q-9F972-AA: Mã chính hãng cho Ford Ranger/Everest động cơ 2.0 Single/Bi-Turbo (từ 2018 đến nay).
• 296-5270 / 349-1178: Chuyên dùng cho máy công trình Caterpillar (C9, C18, D7E).
