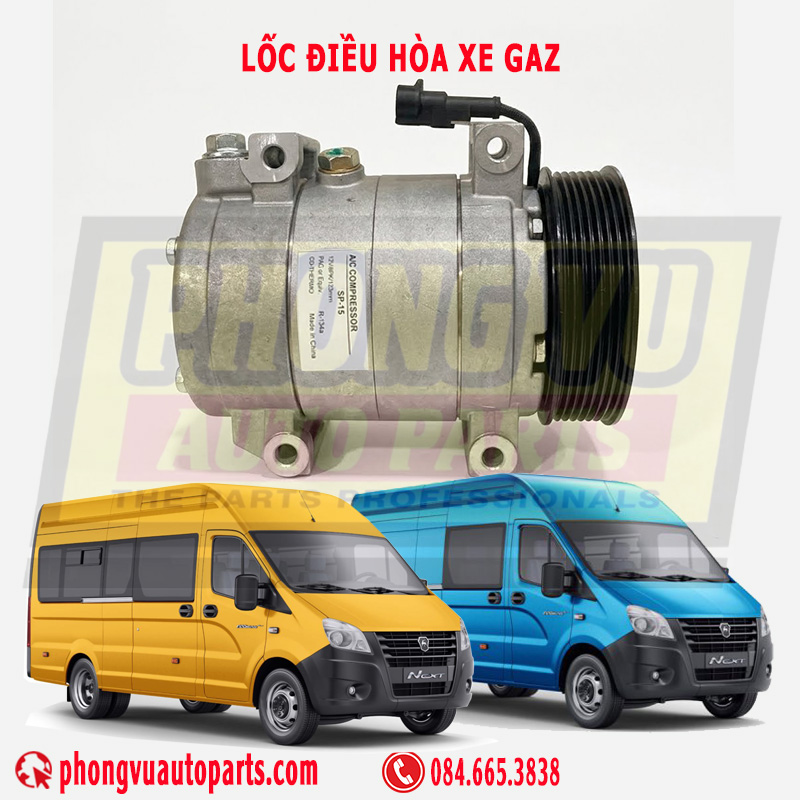

Lốc Điều Hòa Xe Gaz- Thông Số Kỹ Thuật Chi Tiết

Lốc điều hòa (máy nén) đóng vai trò là "trái tim" trong hệ thống điện lạnh ô tô, chịu trách nhiệm luân chuyển và nén môi chất lạnh để làm mát toàn bộ khoang cabin. Đối với các dòng xe thương mại cỡ lớn như GAZ (bao gồm GAZelle Next, GAZ Van, GAZ 17 chỗ) tại Việt Nam, nhu cầu làm mát cho khoang hành khách phía sau là cực kỳ lớn. Trong bối cảnh đó, dòng lốc điều hòa độ chế vạn năng SP-15 (12V/8PK/123mm) nổi lên như một giải pháp kỹ thuật tối ưu, chuyên dụng được các xưởng độ xe và nhà xe tin dùng để lắp đặt cho hệ thống dàn lạnh độc lập thứ hai.
Sản phẩm được phát triển dựa trên nền tảng phom cơ khí gốc của dòng Delphi Harrison SP15 nổi tiếng, mang lại hiệu suất nén mạnh mẽ và hành trình piston tối ưu. Điểm đặc trưng của cụm lốc này là thiết kế chân bắt vạn năng (Universal) gồm 4 tai bắt bu-lông dọc thân, giúp kỹ thuật viên dễ dàng thiết kế đồ gá và lắp đặt chắc chắn vào vách máy động cơ Cummins của xe GAZ. Đi kèm với đó là mặt puly bản rộng có 8 rãnh dọc (8PK) với đường kính 123mm, ăn khớp hoàn hảo với dây curoa tổng nguyên bản của xe mà không làm thay đổi tỷ số truyền động của động cơ.

1. Thông số kỹ thuật

• Mã sản phẩm: SP-15 (hoặc SP15)
• Điện áp cuộn từ: 12V DC (Dòng điện một chiều theo xe)
• Số rãnh Puly: 8 rãnh dọc (Ký hiệu 8PK) giúp khớp với dây curoa tổng động cơ Cummins
• Đường kính Puly: 123 mm
• Loại Gas sử dụng: R-134a (Gas điều hòa ô tô thông dụng)
• Loại dầu lạnh yêu cầu: Dầu PAG hoặc các loại dầu tương đương
• Kiểu chân bắt: Chân bắt vạn năng (Universal) gồm 4 tai bắt bu-lông dọc thân máy
• Nơi sản xuất: Trung Quốc (Made in China)

2. Dòng xe tương thích và khả năng lắp lẫn

1. Các dòng xe tương thích trực tiếp

• Hệ xe GAZ (Nga): Tương thích hoàn hảo để làm lốc lắp thêm (lốc thứ 2) cấp lạnh cho khoang hành khách phía sau trên các xe GAZelle Next, GAZ Van, GAZelle Next Citiline 17 chỗ, và xe GAZ hoán cải (xe limousine, xe tải van chở hàng cần lạnh).
• Xe khách Ford Transit: Các đời Ford Transit chạy động cơ dầu sử dụng hệ puly bản rộng cũng rất chuộng dòng lốc phom SP15 này để độ chế hoặc thay thế cho hệ thống điều hòa khoang sau.
• Các dòng xe tải, xe khách Trung Quốc: Một số dòng xe tải nhẹ hoặc xe khách dùng máy Cummins, máy Weichai cỡ nhỏ có thiết kế puly dây curoa tổng loại 8 rãnh dọc.

2. Khả năng lắp lẫn

• Thay thế trực tiếp cho các dòng lốc cùng phom: Lắp lẫn hoàn toàn tương thích (đúng chân bắt, đúng đường ống đầu vào/đầu ra, đúng rãnh puly) cho tất cả các loại lốc mang mã hiệu SP15 hoặc SP-15 của các hãng khác như Delphi, Harrison, hoặc các thương hiệu phụ tùng thay thế Trung Quốc/Đài Loan khác.
• Khả năng hoán đổi với dòng Sanden 508 / SD7H15 hoặc Valeo TM15, TM16:
  • Về công suất và lực nén: Dòng SP-15 có thể thay thế tương đương về mặt hiệu suất làm lạnh cho các dòng lốc độ thông dụng như Sanden 508 (5H14), SD7H15 hoặc Valeo TM15 / TM16.
  • Về cơ khí (Lưu ý khi lắp lẫn chéo): Vì phom chân bắt vạn năng (Universal) của SP-15 có khoảng cách lỗ bu-lông và kiểu tai bắt tương đồng, các thợ điện lạnh có thể hoán đổi qua lại dễ dàng. Tuy nhiên, nếu đổi từ lốc khác sang SP-15 (hoặc ngược lại), thợ máy có thể sẽ phải thay mặt bích bắt đường ống gas (đầu lốc bắt ống rắc-co) hoặc chỉnh lại bát đỡ (giá gá) một chút nếu bước răng puly lệch hướng curoa tổng.

3. Các dấu hiệu hỏng hóc lốc điều hòa thường gặp

Hiệu suất làm lạnh sụt giảm nghiêm trọng:

Biểu hiện đầu tiên là họng gió điều hòa chỉ thổi ra hơi mát nhẹ hoặc gió nóng hoàn toàn ngay cả khi đã hạ nhiệt độ xuống mức thấp nhất và tăng tốc độ quạt gió tối đa do các piston bên trong lốc nén bị mòn séc măng làm hở buồng nén dẫn đến việc áp suất thấp không thể hút về và áp suất cao không thể đẩy đi để hóa lỏng môi chất lạnh R134a.

Tiếng ồn cơ khí và rung lắc khoang máy:

Khi nhấn nút AC kích hoạt hệ thống lạnh khoang động cơ phát ra các âm thanh rít chói tai tiếng lạch cạch liên tục hoặc tiếng ù lớn làm rung cả vô lăng do vòng bi puly đầu lốc đã bị vỡ rơ rốc khô mỡ bôi trơn hoặc các cơ cấu tay biên piston bên trong thân lốc nén bị rơ lỏng đập vào thành xi lanh trong chu trình tịnh tiến.

Chu kỳ làm lạnh ngắt quãng chập chờn:

Hiện tượng xe chỉ làm mát sâu trong khoảng 15 đến 30 phút đầu tiên khi vừa khởi động sau đó điều hòa mất lạnh hoàn toàn và chỉ hoạt động trở lại sau khi tắt máy để block nguội đi là dấu hiệu điển hình của việc cuộn hít điện từ bị om dây giảm điện trở nên khi gặp nhiệt độ cao từ động cơ sẽ bị mất hoàn toàn từ tính không còn đủ lực giữ mặt bích hít vào puly máy nén.

Mùi khét kèm khói nhẹ phát ra từ đầu xe:

Đây là tình trạng khẩn cấp xảy ra khi lốc nén bị bó cứng hoàn toàn do cạn dầu lạnh hoặc piston bị kẹt cơ khí khiến puly đầu lốc không thể quay theo trục nhưng dây curoa tổng vẫn bị kéo đi tạo ra ma sát cực lớn sinh nhiệt làm cháy khét cao su dây curoa hoặc làm nóng chảy cuộn hít điện từ tạo ra làn khói nhẹ trong khoang động cơ.

Dầu lạnh biến chất và xuất hiện mạt kim loại đen:

Khi kỹ thuật viên tiến hành xả gas lạnh hoặc tháo van áp suất để kiểm tra phát hiện dòng dầu bôi trơn chảy ra có màu đen xám mùi khét nồng và chứa đầy các hạt mạt kim loại li ti óng ánh là minh chứng cho việc các vách xi lanh và piston lốc lạnh đã bị cào xước phá hủy hoàn toàn dòng mạt này nếu không được xử lý sẽ theo đường ống làm tắc nghẽn van tiết lưu và gây hỏng hóc vĩnh viễn cho dàn nóng dàn lạnh của xe GAZ.

4. Phương án sửa chữa và quy trình thay thế chuẩn kỹ thuật

Khi hệ thống điều hòa xe GAZ gặp sự cố liên quan đến cụm máy nén lạnh hoặc các lốc độ thêm mã SP-15, kỹ thuật viên cần đưa ra phương án xử lý chính xác dựa trên mức độ hư hỏng thực tế để vừa tối ưu hóa chi phí cho chủ xe vừa đảm bảo độ bền lâu dài cho toàn bộ hệ thống lạnh.

Giải pháp thay thế linh kiện rời cho lốc lạnh:

Đối với các trường hợp thân lốc nén vẫn còn kín khít áp suất nén đạt tiêu chuẩn và dầu lạnh không bị biến chất nhưng xe bị mất lạnh do cuộn hít bị cháy puly bị mòn rãnh hoặc vòng bi đầu lốc bị rơ lộc cộc thì phương án thay thế bộ ly hợp rời gồm mặt bích cuộn từ puly sẽ giúp tiết kiệm chi phí hiệu quả mà vẫn khôi phục được 100% chức năng vận hành của block.

Giải pháp thay mới nguyên cụm máy nén lạnh:

Đây là phương án bắt buộc phải thực hiện khi lốc cũ đã bị bó máy kẹt piston cào xước lòng xi lanh hoặc phần cơ khí bên trong đã bị phá hủy hoàn toàn sinh ra mạt sắt đen lúc này việc lựa chọn một cụm lốc mới nguyên hộp đúng mã nguyên bản xe GAZ hoặc các dòng lốc độ chế chuyên dụng  SP-15 là giải pháp tối ưu giúp hệ thống đạt hiệu suất như xe mới xuất xưởng.

Quy trình súc rửa hệ thống đường ống bắt buộc:

Một sai lầm cực kỳ nguy hiểm trong kỹ thuật điện lạnh ô tô là lắp lốc mới vào hệ thống đang bị nhiễm bẩn do đó khi lốc cũ bị cào xước kỹ thuật viên bắt buộc phải tháo rời dàn nóng dàn lạnh van tiết lưu để súc rửa nhiều lần bằng hóa chất chuyên dụng cho đến khi dòng nước chảy ra hoàn toàn trong suốt nhằm loại bỏ mọi mạt sắt và dầu đen còn sót lại.

Quy trình thay thế các linh kiện phụ trợ đi kèm:

Cùng với việc thay block lạnh mới quy trình chuẩn kỹ thuật đòi hỏi phải thay thế phin lọc gas mới để triệt tiêu hoàn toàn độ ẩm bên trong hệ thống đồng thời cần kiểm tra kỹ van tiết lưu xem có bị nghẹt mạt hay không kiểm tra quạt tản nhiệt dàn nóng xem tốc độ quay có đạt chuẩn không vì nếu dàn nóng không giải nhiệt tốt thì áp suất cao sẽ nhanh chóng phá hủy cụm lốc vừa thay.

Quy trình nạp dầu bôi trơn và hút chân không:

Kỹ thuật viên cần xả bỏ lượng dầu bảo quản có sẵn trong lốc mới rồi tiến hành đo đạc chính xác để nạp lại lượng dầu lạnh PAG hoặc tương đương đúng định lượng quy định của lốc hệ thống sau tiếp theo hệ thống phải được kết nối với máy hút chân không chuyên dụng để hút liên tục tối thiểu 20 đến 30 phút giúp loại bỏ toàn bộ không khí và tạp chất ẩm trước khi nạp môi chất.

Quy trình nạp gas R134a và kiểm tra hoàn thiện:

Sử dụng cân điện tử để nạp chính xác khối lượng gas R134a theo đúng thông số quy định của nhà sản xuất hệ thống lạnh cho dòng xe GAZelle Next, GAZ Van hoặc GAZ 17 chỗ sau đó khởi động động cơ bật AC ở mức lạnh nhất để tiến hành đo áp suất đồng hồ kiểm tra độ lạnh tại cửa gió bằng nhiệt kế chuyên dụng và lắng nghe tiếng máy để đảm bảo block vận hành êm ái hoàn hảo.

5. Các câu hỏi thường gặp

Sự khác biệt giữa lốc điều hòa nguyên bản theo xe và lốc độ chế SP-15 là gì và chúng có lắp lẫn cho nhau được không?

Tại sao xe GAZ thường gặp tình trạng mất lạnh hoàn toàn sau khi chạy liên tục khoảng 30 đến 45 phút?

Nên lựa chọn lắp đặt lốc mới chính hãng OEM hay sử dụng lốc bãi tháo xe để tối ưu chi phí?

Dầu bôi trơn đi kèm bên trong block điều hòa mới khui thùng có dùng trực tiếp được không?

Chi phí trọn gói cho một ca thay thế lốc điều hòa xe GAZ hiện nay dao động khoảng bao nhiêu?

Kết luận
