Giá Đỡ Động Cơ Ô Tô Là Gì? Cấu Tạo, Chức Năng Và Cẩm Nang Xử Lý Hư Hỏng Khung Dầm Phụ Phía Trước Chuẩn Kỹ Thuật

Hệ thống khung gầm của một chiếc xe ô tô hiện đại luôn được ví như bộ xương vững chắc để nâng đỡ hàng nghìn linh kiện cơ khí vận hành đồng bộ với nhau, trong đó bộ phận đóng vai trò cốt lõi và chịu tải trọng cơ học nặng nề nhất ngay bên dưới khoang máy chính là giá đỡ động cơ. Bộ phận này còn được biết đến rộng rãi trong giới kỹ thuật ô tô quốc tế với tên gọi kỹ thuật đầy đủ là Front Suspension Crossmember Sub-Assembly hay viết tắt là Front Subframe, đồng thời giới thợ máy tại Việt Nam cũng thường xuyên gọi bằng các tên dân dã như bệ đỡ máy, xà cánh bướm hay tà vẹt gầm trước.
Mặc dù đóng vai trò nền tảng vô cùng quan trọng đối với sự ổn định hình học và khả năng kiểm soát tay lái của toàn bộ chiếc xe, giá đỡ động cơ lại là bộ phận nằm khuất hoàn toàn dưới gầm nền rất ít khi nhận được sự quan tâm đúng mức từ phía các chủ xe cho đến khi những sự cố nghiêm trọng xảy ra. Bài viết chuyên sâu này sẽ cung cấp cho quý khách hàng một cái nhìn toàn diện từ cấu tạo chi tiết, vị trí lắp đặt chính xác, chức năng vận hành sống còn cho đến các dấu hiệu hư hỏng thường gặp cùng biện pháp xử lý tối ưu nhất hiện nay nhằm duy trì tuổi thọ cho xế cưng của bạn.

1. Vị Trí Lắp Đặt Của Giá Đỡ Động Cơ Trên Xe Ô Tô

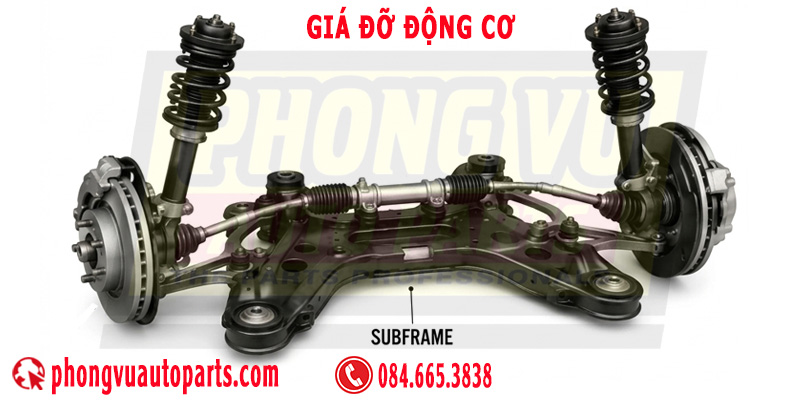

Khi tiến hành quan sát chiếc xe từ phía dưới cầu nâng của các trung tâm sửa chữa chuyên nghiệp, bạn sẽ dễ dàng nhận thấy giá đỡ động cơ được bố trí nằm ngay tại khu vực gầm dưới của khoang máy phía trước, tạo thành một tấm đệm kim loại kiên cố ngăn cách giữa lòng đường và các bộ phận chuyển động quay của khối động cơ bên trên. Bộ phận cơ khí hạng nặng này được liên kết trực tiếp vào hệ thống sắt xi chính tức là phần khung vỏ chassis bệ gầm nguyên khối của xe thông qua các điểm bắt bu-lông chịu lực cường độ cao kết hợp với các cụm bạc lót bằng cao su đệm khung phụ (Subframe Bushings) nhằm mục đích hấp thụ triệt tiêu tối đa các xung lực rung động truyền ngược từ bánh xe và mặt đường.
Chính vị trí chiến lược này đã biến chiếc giá đỡ động cơ thành một chiếc "nôi" bảo vệ hoàn hảo ôm trọn lấy phần đáy của các chi tiết cơ khí vô cùng nhạy cảm như đáy các te dầu máy, hệ thống hộp số, và đồng thời nó cũng đóng vai trò như một chiếc cầu nối cơ học vững chắc để liên kết chặt chẽ hai bên sườn xe lại với nhau nhằm gia tăng cấu trúc cứng vững cho toàn bộ đầu xe khi di chuyển qua các cung đường gồ ghề.

2. Cấu Tạo Chi Tiết Của Front Suspension Crossmember Sub-Assembly

Để có thể liên tục chịu đựng được trọng lượng khổng lồ hàng trăm kilogram từ khối động cơ và hộp số liên tục rung động cùng với các lực vặn xoắn vô cùng mãnh liệt khi xe tăng tốc hoặc đi qua những đoạn đường giằng xóc, giá đỡ động cơ bắt buộc phải được chế tạo từ các loại vật liệu hợp kim thép cán dày cao cấp hoặc nhôm đúc áp lực cao tùy thuộc vào cấu trúc của từng dòng xe khác nhau. Cấu tạo cơ khí nguyên khối của bộ phận này bao gồm nhiều chi tiết tích hợp cấu thành vô cùng phức tạp bao gồm:

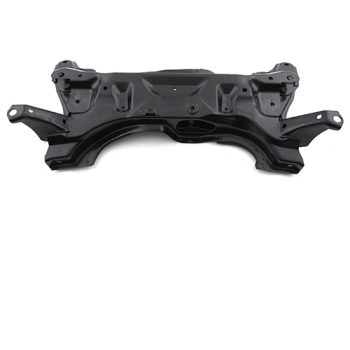

Thân dầm chính chịu lực: Bộ phận này được định hình bằng công nghệ dập hàn áp lực cao hoặc đúc liền mạch tạo nên hình dáng xòe ra như đôi cánh bướm hoặc hình chữ X đặc trưng, bề mặt của dầm luôn được phủ một lớp sơn tĩnh điện chuyên dụng chịu nhiệt giúp chống lại sự ăn mòn của hóa chất, nước mưa bẩn cũng như bùn đất bám vào gầm xe trong suốt quá trình xe vận hành.
Các tai bắt cao su chân máy (Engine Mount Brackets): Đây là các ụ thép chịu lực được gia cố cực kỳ chắc chắn ở các vị trí trung tâm cấu trúc trên thân dầm, đóng vai trò làm điểm tựa vững chãi để cố định các cục cao su chân máy thủy lực hoặc cao su chân số, từ đó tạo ra sự liên kết đàn hồi mềm mại giữa khối động cơ phát ra rung chấn và phần khung sắt xi cố định của xe.
Các lỗ định vị hệ thống treo và thước lái: Hai bên đầu cánh gầm trước được khoan sẵn các lỗ bắt bu-lông với độ chính xác cơ khí tuyệt đối, là vị trí neo giữ cố định cho cụm càng chữ A dưới, thanh cân bằng trước, hệ thống giảm xóc lái và toàn bộ hệ thống cụm thước lái trợ lực của chiếc xe ô tô.

3. Chức Năng Vận Hành Sống Còn Của Bệ Đỡ Máy

Không chỉ đơn thuần đóng vai trò như một khung thép vô tri gá đỡ các chi tiết cơ khí chịu lực thông thường, giá đỡ động cơ gầm trước nắm giữ những nhiệm vụ mang tính sống còn đối với khả năng vận hành ổn định và đảm bảo an toàn tuyệt đối cho người ngồi trên ô tô:

Hệ thống nền móng chịu tải chính gầm trước: Nhiệm vụ đầu tiên và rõ ràng nhất của bộ phận này là gánh vác trực tiếp khối lượng của khối động cơ và hộp số, giữ cho hai bộ phận đắt tiền này nằm cố định ở một vị trí hình học an toàn, không bị xê dịch hay va đập vào các linh kiện khác xung quanh ngay cả khi chiếc xe phải thực hiện các cú phanh gấp nguy hiểm hoặc tăng tốc đột ngột trên đường.
Giữ ổn định hình học cho hệ thống treo và hệ thống lái: Do hệ thống thước lái và các thanh càng chữ A trước được bắt vít cố định trực tiếp vào giá đỡ động cơ, bộ phận này đóng vai trò như một hệ quy chiếu giúp duy trì chính xác các góc đặt bánh xe chuẩn kích thước ban đầu từ nhà máy sản xuất như góc Camber, góc Caster và độ chụm Toe, đảm bảo xe không bị nhao lái hay ăn mòn lốp không đều.
Hấp thụ và phân tán lực va chạm bảo vệ khoang cabin: Khi xảy ra các vụ tai nạn đâm đụng trực diện nghiêm trọng từ phía trước đầu xe, giá đỡ động cơ được thiết kế có các điểm lập trình hấp thụ xung lực chủ động giúp bẻ gãy các bu-lông liên kết để khối động cơ dịch chuyển rơi sập xuống lòng đất chứ không đâm xuyên qua vách ngăn vào khoang lái gây nguy hiểm cho tính mạng hành khách bên trong.

4. Các Hư Hỏng Thường Gặp, Nguyên Nhân Và Biện Pháp Khắc Phục Tối Ưu

Trong suốt vòng đời vận hành lâu năm của xe, giá đỡ động cơ là bộ phận nằm ở vị trí thấp nhất nên phải chịu nhiều tác động khắc nghiệt nhất từ môi trường bên ngoài dẫn đến các hư hỏng vật lý hoặc hóa học cần được can thiệp kỹ thuật kịp thời:

Cong vênh, biến dạng do tác động ngoại lực mạnh từ mặt đường

Nguyên nhân: Sự cố cong vênh này thường xuất phát từ việc chiếc xe bị sập gầm nghiêm trọng khi di chuyển với tốc độ cao qua các cung đường nhiều ổ gà lớn, va quẹt mạnh vào các gờ đá cao trên đường, hoặc phổ biến nhất là do xe gặp phải tai nạn đâm đụng trực diện khiến lực va đập truyền thẳng từ cụm bánh trước vào khung dầm phụ.
Biện pháp khắc phục: Đối với những trường hợp biến dạng ở mức độ nhẹ và chưa xuất hiện các vết nứt vỡ kim loại trên thân dầm, kỹ thuật viên có thể đưa xe lên bệ kéo nắn gầm kỹ thuật số để chỉnh lại phom dáng hình học nguyên bản; tuy nhiên đối với các trường hợp dầm bị móp méo nặng hoặc nứt gãy thì bắt buộc phải tiến hành thay mới toàn bộ giá đỡ động cơ nhằm bảo đảm an toàn tuyệt đối cho xe.

Rỉ sét, mục nát bề mặt vật liệu thép dầm gầm

Nguyên nhân: Những chiếc xe thường xuyên vận hành trong môi trường ngập nước triều cường, vùng duyên hải ven biển có nồng độ muối trong không khí cao, hoặc xe bị rò rỉ dung dịch axit từ bình ắc quy chảy xuống gầm lâu ngày mà không được xịt rửa sạch sẽ sẽ khiến lớp sơn tĩnh điện bảo vệ bị bong tróc hoàn toàn, làm lộ cốt thép ra ngoài.
Biện pháp khắc phục: Nếu tình trạng oxy hóa rỉ sét mới chỉ xuất hiện ở lớp bề mặt nông bên ngoài, thợ máy có thể đánh rỉ bằng bàn chải thép rồi tiến hành sơn phủ gầm cao su non để cách ly độ ẩm; nhưng nếu cốt thép bên trong đã bị mục ruổng cấu trúc nghiêm trọng thì giải pháp duy nhất là thay thế dầm mới để tránh nguy cơ gãy dầm đột ngột khi đang chạy.

Lỏng ren, hoác lỗ bu-lông định vị các chi tiết hệ thống lái

Nguyên nhân: Hiện tượng này xảy ra do quá trình tháo lắp sửa chữa thước lái hoặc càng chữ A trước đó của thợ kỹ thuật không tuân thủ đúng lực siết quy định bằng cần lực từ nhà sản xuất, kết hợp với các lực rung chấn liên tục khi xe di chuyển trên những cung đường xấu làm cho bu-lông bị nới lỏng dần và cọ xát làm rộng hoác lỗ ren của dầm.
Biện pháp khắc phục: Các gara chuyên nghiệp sẽ tiến hành sử dụng công nghệ tạo lại ren mới thông qua việc ta-rô ren, đóng sơ-mi thép chịu lực để gia cố lại các lỗ bắt vít bị rộng, đồng thời bắt buộc phải thay thế toàn bộ hệ thống bu-lông chịu lực mới hoàn toàn và siết chặt bằng cần siết lực chuyên dụng theo đúng thông số Nm chuẩn của hãng xe.

Lão hóa, nứt nẻ các cụm cao su đệm dầm phụ (Subframe Bushings)

Nguyên nhân: Các cụm cao su đệm này phải chịu lực ép liên tục từ tải trọng xe và chịu ảnh hưởng trực tiếp bởi nhiệt độ cao tỏa ra từ khoang máy, cộng với tình trạng dầu máy hoặc dầu hộp số bị rò rỉ ngấm vào lâu ngày khiến cao su bị chai cứng, nứt nẻ hoặc mủn nát hoàn toàn làm mất đi tính năng giảm chấn.
Biện pháp khắc phục: Đối với hư hỏng này thì chủ xe không cần phải chi tiêu quá nhiều tiền để thay thế toàn bộ chiếc dầm thép đắt đỏ, thay vào đó kỹ thuật viên chỉ cần hạ dầm phụ xuống và dùng máy ép thủy lực chuyên dụng để ép bỏ cục cao su cũ ra rồi thay thế bằng bộ cao su đệm Subframe mới vào là gầm xe sẽ êm ái trở lại.

5. Kết Luận Chuẩn Kỹ Thuật Cho Hệ Thống Gầm Ô Tô

Nhìn chung, giá đỡ động cơ (Front Suspension Crossmember Sub-Assembly) đóng vai trò như một vị thần hộ mệnh vô hình bảo vệ toàn bộ kiến trúc cơ khí phần đầu và hệ thống truyền động của một chiếc xe ô tô hiện đại. Một hệ thống gầm trước vận hành chắc chắn, không xuất hiện các tiếng kêu lạ khó chịu, vô lăng không bị hiện tượng nhao lái nguy hiểm và lốp xe mòn đều đặn hay không hoàn toàn phụ thuộc vào tình trạng hình học hoàn hảo, không biến dạng của thanh dầm này.
Do đó, bất cứ khi nào bạn nhận thấy chiếc xe của mình xuất hiện những dấu hiệu cảnh báo bất thường như tiếng kêu "khục khục" truyền lên sàn xe khi đi qua các gờ giảm tốc, hiện tượng vô lăng bị rung giật mạnh khi xe đứng yên ở chế độ vào số N hoặc D, hoặc xe có xu hướng tự động chạy lệch sang một bên đường dù đã căn chỉnh thước lái nhiều lần, hãy lập tức đưa xe đến các trung tâm dịch vụ ô tô uy tín để được kiểm tra toàn diện hệ thống gầm trước nhằm có những biện pháp bảo dưỡng và thay thế linh kiện phụ tùng gầm máy kịp thời để bảo vệ an toàn cho bản thân và gia đình trên mọi hành trình.
