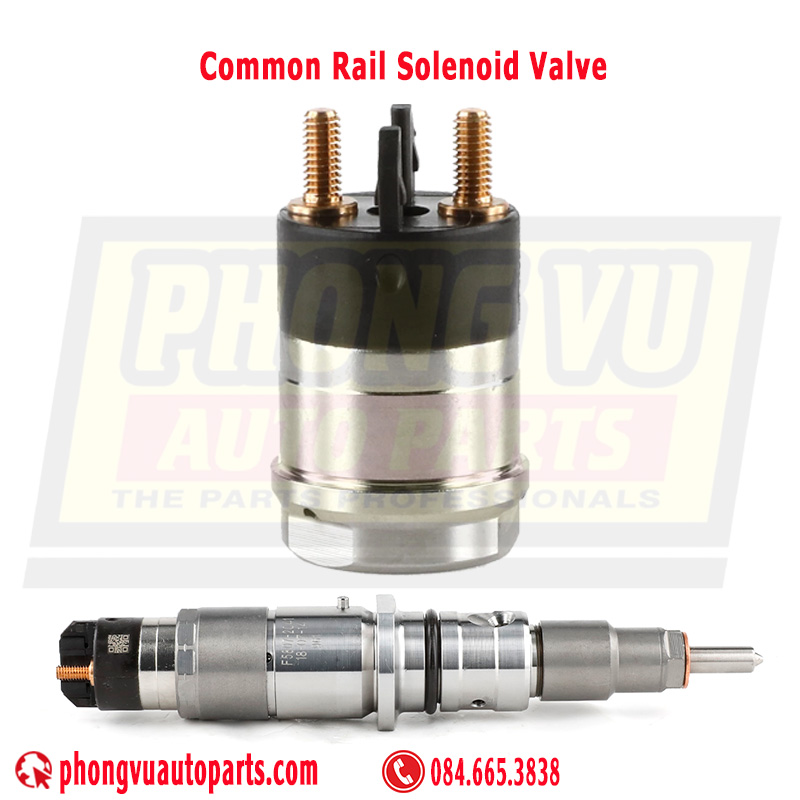

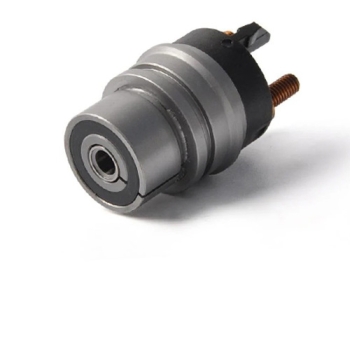

Van điện từ Common Rail (Common Rail Solenoid Valve)

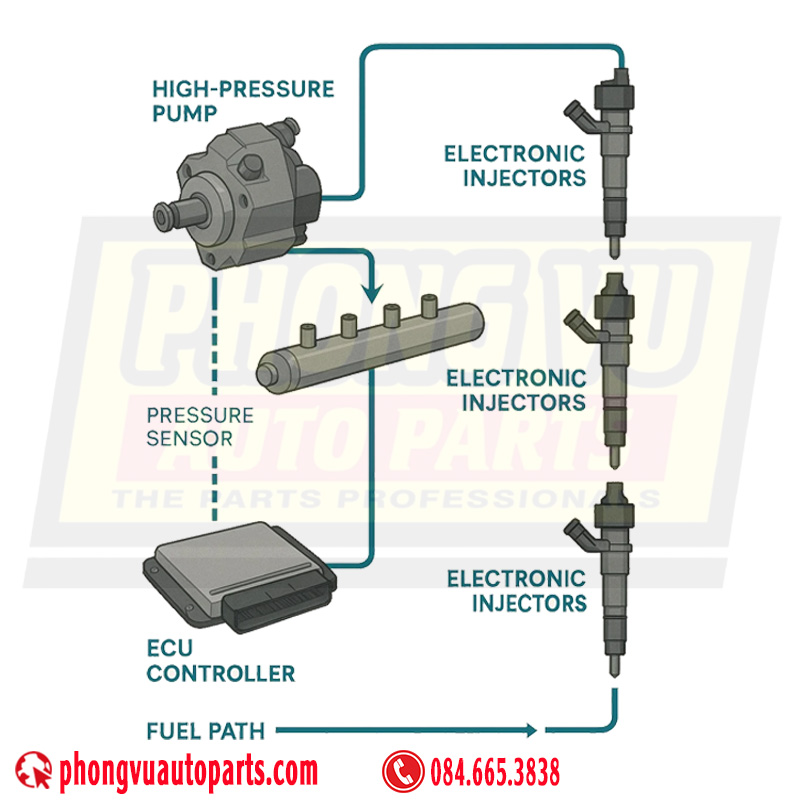

1. Tổng quan về hệ thống Common Rail và vai trò của van điện từ

Hệ thống phun nhiên liệu Common Rail là công nghệ tiên tiến trong các động cơ Diesel hiện đại, được sử dụng rộng rãi bởi các thương hiệu lớn như Toyota, Ford, Hyundai, Isuzu, Nissan, Hino, v.v.

Khác với hệ thống phun cơ khí truyền thống, Common Rail sử dụng bộ điều khiển điện tử (ECU) để điều chỉnh chính xác lượng nhiên liệu phun vào buồng đốt. Trong đó, van điện từ (Solenoid Valve) là bộ phận đóng vai trò điều tiết áp suất và lưu lượng nhiên liệu, giúp đảm bảo hiệu suất đốt cháy tối ưu và giảm khí thải.

Van điện từ trong hệ thống Common Rail thường được gắn ở:

Bơm cao áp (High Pressure Pump) – điều khiển lượng nhiên liệu đi vào bơm.
Kim phun (Injector) – điều khiển thời điểm và lượng nhiên liệu phun vào xi lanh.

Cả hai loại đều hoạt động theo nguyên lý điện từ, đóng mở cực nhanh (vài phần nghìn giây), giúp động cơ Diesel đạt độ chính xác và hiệu quả cao.

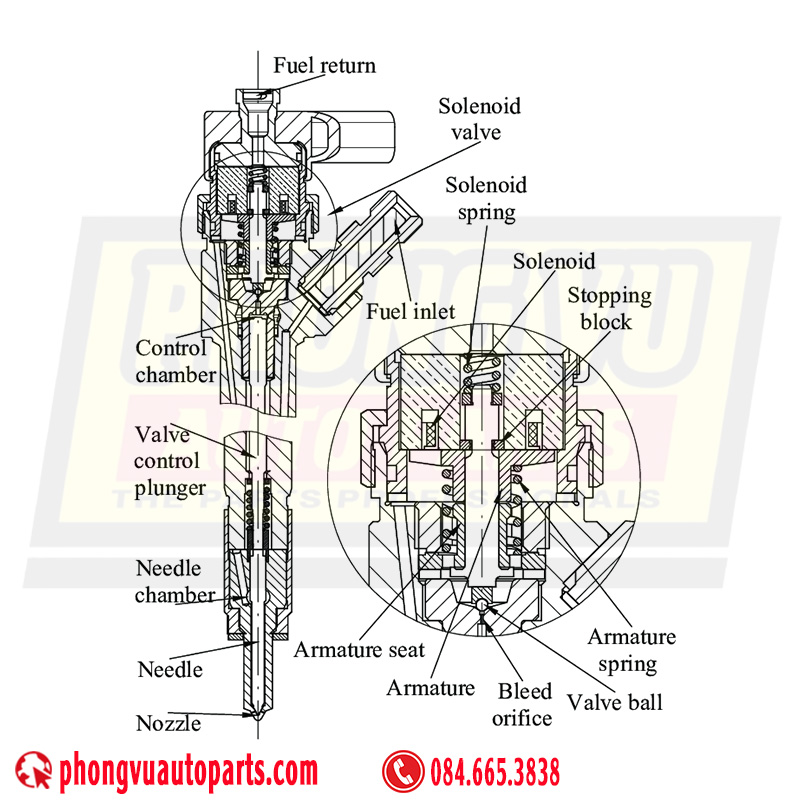

2. Cấu tạo của van điện từ Common Rail

Van điện từ Common Rail được thiết kế tinh vi để chịu được áp suất cực cao (lên đến 2000–2500 bar) và hoạt động ổn định trong môi trường khắc nghiệt của động cơ Diesel.

Cấu tạo cơ bản gồm các bộ phận chính sau:

2.1. Cuộn dây điện từ (Solenoid Coil)

Là thành phần chính tạo ra từ trường khi có dòng điện chạy qua. Từ trường này hút lõi sắt (plunger) di chuyển, giúp mở hoặc đóng đường nhiên liệu.

2.2. Lõi sắt (Plunger) và kim van (Valve Needle)

Lõi sắt là phần chuyển động, được điều khiển bởi từ trường. Khi plunger di chuyển, nó kéo theo kim van, mở hoặc đóng đường dẫn nhiên liệu.

2.3. Lò xo hồi (Return Spring)

Giúp đưa kim van trở lại vị trí ban đầu khi ngừng kích điện, đảm bảo chu trình đóng mở chính xác.

2.4. Gioăng, phốt và ống dẫn

Đảm bảo kín khít tuyệt đối, chống rò rỉ nhiên liệu và chịu được áp suất cao trong hệ thống.

2.5. Cảm biến và đầu nối điện (Connector)

Giúp truyền tín hiệu điều khiển từ ECU đến van điện từ một cách chính xác và an toàn.

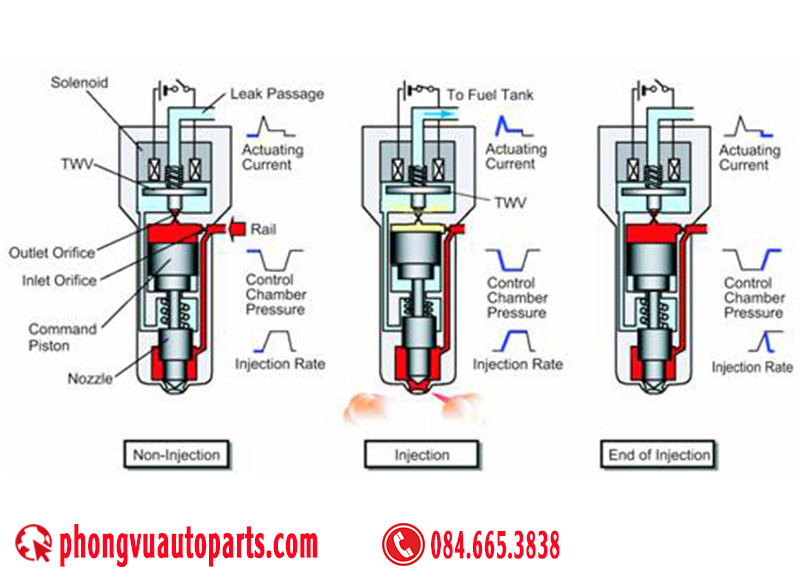

3. Nguyên lý hoạt động của van điện từ Common Rail

Nguyên lý hoạt động của van điện từ Common Rail dựa trên hiện tượng cảm ứng điện từ.

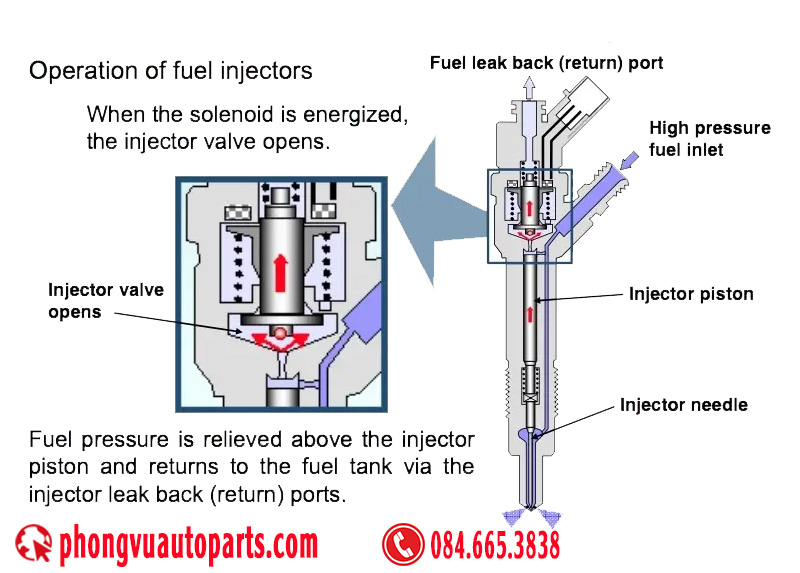

3.1. Khi ECU kích hoạt

ECU gửi tín hiệu điện đến cuộn dây solenoid. Cuộn dây tạo ra từ trường, hút lõi sắt (plunger) di chuyển, mở đường dẫn nhiên liệu hoặc giải phóng áp suất tùy theo vị trí lắp đặt của van.

3.2. Khi ECU ngắt tín hiệu

Khi dòng điện ngừng cấp, từ trường biến mất, lò xo hồi đẩy plunger về vị trí ban đầu, đóng kín đường nhiên liệu.

Chu trình đóng/mở này diễn ra cực nhanh (vài micro giây) và được điều khiển liên tục theo tín hiệu của ECU, tương ứng với tốc độ động cơ, tải trọng, nhiệt độ, và áp suất đường ống rail.

4. Các loại van điện từ trong hệ thống Common Rail Diesel

Trong hệ thống Common Rail, có nhiều loại van điện từ đảm nhiệm các vai trò khác nhau. Dưới đây là những loại phổ biến nhất:

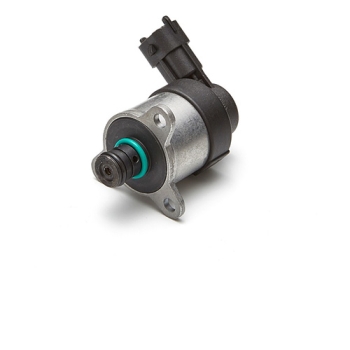

4.1. Van điện từ điều khiển lượng nhiên liệu – Fuel Metering Solenoid Valve (SCV hoặc IMV)

Lắp trên bơm cao áp.
Điều tiết lượng nhiên liệu vào bơm dựa trên yêu cầu của ECU.
Thương hiệu phổ biến: Denso SCV Valve, Bosch IMV Valve, Delphi Fuel Metering Valve.
Hư hỏng sẽ gây hiện tượng: khó nổ, rung giật, hoặc chết máy khi tải nặng.

4.2. Van điều khiển áp suất Rail – Rail Pressure Control Valve (DRV hoặc PCV)

Nằm trên đường ống Rail hoặc bơm cao áp.
Giúp duy trì áp suất ổn định trong hệ thống nhiên liệu cao áp.
Nếu hư, áp suất Rail không ổn định → động cơ báo lỗi, yếu, khói đen.

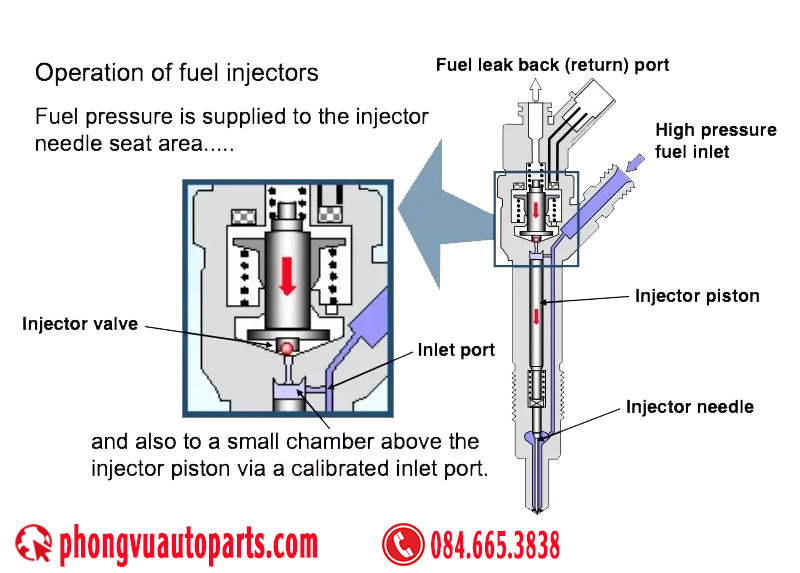

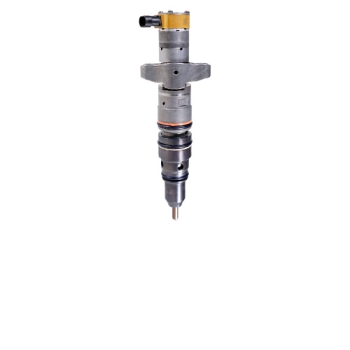

4.3. Van điện từ kim phun – Injector Solenoid Valve

Tích hợp trong kim phun điện tử Common Rail.
Điều khiển thời điểm mở kim phun và lượng nhiên liệu phun ra.
Thường hoạt động cực nhanh (dưới 0.2 ms).
Sử dụng công nghệ của Bosch, Denso, Delphi, hoặc Cummins.

5. Dấu hiệu nhận biết van điện từ Common Rail bị hỏng

Khi van điện từ bị lỗi, hệ thống nhiên liệu Diesel sẽ hoạt động bất ổn. Một số dấu hiệu điển hình gồm:

Động cơ khó nổ hoặc không nổ – do van SCV/IMV không cấp nhiên liệu đúng áp suất.
Rung giật, yếu máy khi tăng tốc – do áp suất nhiên liệu dao động.
Tiêu hao nhiên liệu tăng, khói đen nhiều – do kim phun không được điều tiết đúng lượng.
Đèn báo lỗi Check Engine sáng – mã lỗi liên quan đến áp suất Rail hoặc lượng nhiên liệu.
Tiếng kêu lạch cạch, rung mạnh ở chế độ không tải – do van bị kẹt hoặc mòn lò xo hồi.

6. Cách kiểm tra van điện từ Common Rail

6.1. Kiểm tra điện trở cuộn dây

Dùng đồng hồ đo điện (multimeter) kiểm tra điện trở giữa hai chân van.

Thông thường: 1.5 – 3.0 Ω (tùy loại và hãng).
Nếu điện trở quá thấp → chập vòng dây.
Nếu quá cao hoặc ∞ → đứt cuộn dây.

6.2. Kiểm tra hoạt động bằng nguồn 12V

Cấp điện ngắn (≤ 1 giây) vào van – nếu nghe tiếng “tạch” → van hoạt động.
Lưu ý: không cấp điện quá lâu để tránh cháy cuộn dây.

6.3. Kiểm tra bằng máy chẩn đoán (Scanner)

Dùng thiết bị chuyên dụng (như Bosch KTS, G-scan, Launch, Delphi DS150E) để xem áp suất Rail thực tế so với tiêu chuẩn, hoặc kích hoạt thử van.

6.4. Quan sát rò rỉ nhiên liệu

Van bị mòn gioăng hoặc biến dạng đầu kim sẽ rò rỉ → áp suất mất ổn định.

7. Nguyên nhân gây hỏng van điện từ Common Rail

Nhiên liệu bẩn, có cặn hoặc nước.
Làm việc ở áp suất quá cao, nhiệt độ cao trong thời gian dài.
Nguồn điện không ổn định, ECU lỗi, tín hiệu nhiễu.
Mòn cơ khí tự nhiên sau thời gian sử dụng (50.000–100.000 km).

8. Cách thay thế và bảo dưỡng van điện từ Common Rail

8.1. Khi nào cần thay

Khi van không đáp ứng đúng áp suất tiêu chuẩn hoặc ECU báo lỗi cố định, nên thay mới.
Không nên vệ sinh hoặc tháo ra nếu không có dụng cụ chuyên dụng – dễ hỏng cuộn dây hoặc đầu van.

8.2. Lưu ý khi thay

Dùng phụ tùng chính hãng (Bosch, Denso, Delphi, Cummins...).
Vệ sinh sạch đường nhiên liệu trước khi lắp.
Thay lọc nhiên liệu định kỳ.
Dùng dầu Diesel chất lượng cao (theo tiêu chuẩn Euro 4–Euro 5).

8.3. Mẹo kỹ thuật

Trước khi thay van, luôn kiểm tra áp suất Rail thực tế – tránh nhầm lẫn lỗi từ cảm biến hoặc bơm cao áp.

9. Thương hiệu van điện từ Common Rail uy tín

Trên thị trường, các thương hiệu nổi tiếng được tin dùng bởi các hãng xe và xưởng dịch vụ gồm:

Bosch (Đức): Tiên phong trong công nghệ Common Rail, có van IMV và DRV độ chính xác cao.
Denso (Nhật Bản): Van SCV bền, phản ứng nhanh, phù hợp cho động cơ Toyota, Isuzu, Hino.
Delphi (Anh): Hệ thống phun CRD cho Ford, Kia, Hyundai, xe tải nhỏ.
Cummins (Mỹ): Ứng dụng cho xe tải, đầu kéo, máy công nghiệp – độ bền cao, chịu nhiệt tốt.

Khi thay thế, nên chọn đúng mã phụ tùng và thương hiệu tương ứng để đảm bảo tương thích và độ ổn định của hệ thống nhiên liệu.

10. Lời khuyên khi mua van điện từ Common Rail

Mua tại đại lý hoặc cửa hàng phân phối phụ tùng uy tín.
Kiểm tra tem chống hàng giả, mã QR hoặc mã phụ tùng.
Tránh hàng nhái giá rẻ – dễ gây hỏng bơm cao áp và kim phun.
Lưu trữ van mới nơi khô ráo, sạch bụi.

11. Kết luận

Van điện từ Common Rail (Common Rail Solenoid Valve) là bộ phận điều khiển điện tử quan trọng nhất trong hệ thống phun nhiên liệu Diesel hiện đại.
Nó giúp kiểm soát chính xác lượng và thời điểm phun nhiên liệu, đảm bảo động cơ vận hành êm, tiết kiệm và ít khí thải.

Việc hiểu rõ cấu tạo, nguyên lý hoạt động và dấu hiệu hư hỏng của van điện từ không chỉ giúp chẩn đoán nhanh sự cố, mà còn giúp chủ xe lựa chọn phụ tùng chính hãng phù hợp, tránh chi phí sửa chữa lớn sau này.

Hãy ưu tiên các thương hiệu Bosch, Denso, Delphi, Cummins – những nhà sản xuất uy tín hàng đầu thế giới – để đảm bảo hiệu suất và tuổi thọ tối đa cho hệ thống nhiên liệu Diesel của bạn.
