Van đuôi lốc điều hòa (AC Compressor Control Valve) – Chức năng, cấu tạo, nguyên lý hoạt động và cách thay thế

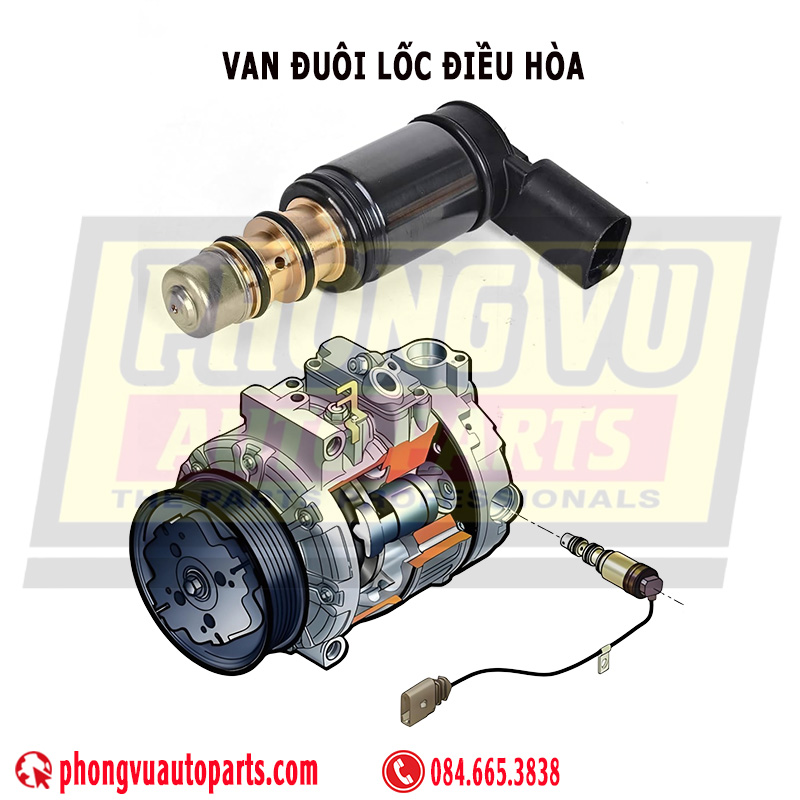

1. Giới thiệu chung về Van đuôi lốc điều hòa (AC Compressor Control Valve)

Trong hệ thống điều hòa ô tô, lốc lạnh (AC Compressor) đóng vai trò quan trọng nhất vì nó nén môi chất lạnh, tạo áp suất cao để đưa vào giàn nóng, sau đó làm mát không khí trong khoang xe.
Để lốc lạnh hoạt động ổn định, tiết kiệm nhiên liệu và duy trì hiệu suất làm mát, một chi tiết nhỏ nhưng vô cùng quan trọng được trang bị là van đuôi lốc điều hòa – hay còn gọi là AC Compressor Control Valve.

Van này thường nằm ở đuôi của lốc lạnh, điều chỉnh lưu lượng và áp suất môi chất lạnh đi qua, từ đó kiểm soát công suất làm việc của máy nén. Nếu van hoạt động kém, toàn bộ hệ thống điều hòa sẽ bị ảnh hưởng, gây hiện tượng làm lạnh kém hoặc tắt hẳn.

2. Chức năng của Van đuôi lốc điều hòa

Van đuôi lốc điều hòa đảm nhiệm nhiều vai trò quan trọng:

2.1. Điều tiết công suất của lốc lạnh

Van sẽ điều chỉnh lưu lượng gas lạnh mà máy nén bơm ra, dựa trên nhiệt độ trong cabin và tín hiệu từ ECU.

• Khi xe nóng → van mở nhiều hơn → lốc tăng công suất → làm mát nhanh.

• Khi cabin đã mát → van thu hẹp → lốc giảm tải → tiết kiệm nhiên liệu.

2.2. Duy trì áp suất cân bằng trong hệ thống

Van giúp duy trì áp suất cao và thấp ở mức phù hợp, tránh tình trạng:

• Áp suất cao quá → gây quá tải, nóng lốc.

• Áp suất thấp quá → giàn lạnh đóng băng, điều hòa không hoạt động ổn định.

2.3. Bảo vệ và kéo dài tuổi thọ lốc lạnh

Nhờ van điều tiết hợp lý, lốc lạnh không phải làm việc liên tục ở công suất cao. Điều này giúp:

• Giảm hao mòn cơ khí.
• Giảm nguy cơ bó kẹt pít-tông.

• Kéo dài tuổi thọ lốc điều hòa.

2.4. Tối ưu nhiên liệu và hiệu suất vận hành

Ở các dòng xe đời mới, van điều khiển điện tử còn giúp điều chỉnh công suất máy nén theo tải động cơ, nhờ đó xe vừa mát, vừa tiết kiệm xăng/dầu.

2.5. Đảm bảo sự thoải mái trong khoang xe

Bằng cách duy trì nhiệt độ ổn định, van đầu lốc giúp người lái và hành khách có được cảm giác thoải mái, không bị lúc lạnh quá – lúc lại không mát.

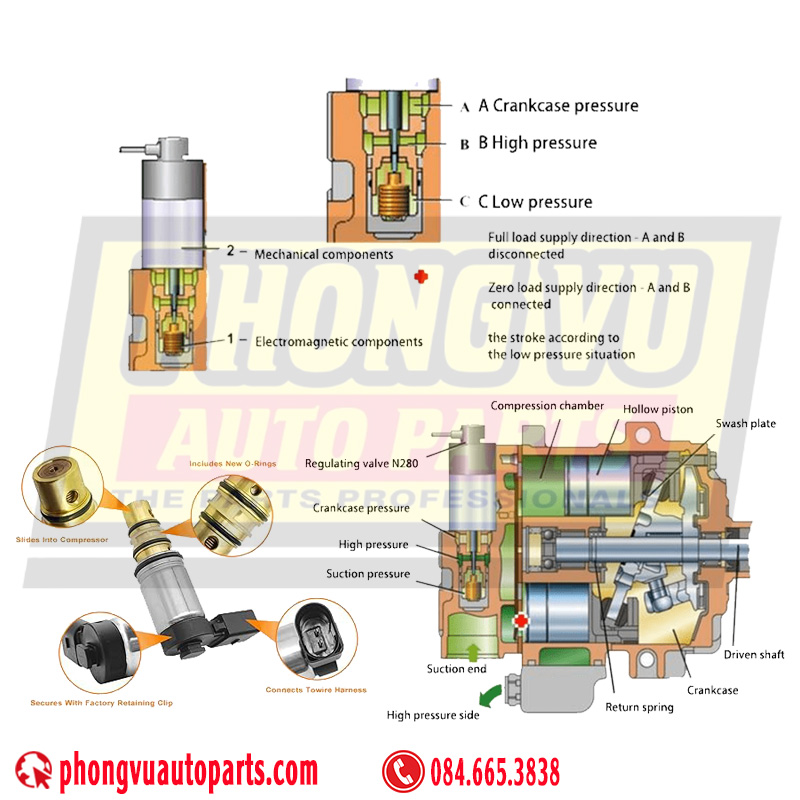

3. Cấu tạo của Van đuôi lốc điều hòa

Tùy từng hãng sản xuất, cấu tạo của van có thể khác nhau, nhưng nhìn chung gồm:

• Thân van: thường bằng hợp kim thép hoặc nhôm, chịu áp suất cao.
• Cuộn solenoid (điện từ): nhận tín hiệu từ ECU để đóng/mở van.
• Lõi van và lò xo hồi: điều khiển dòng chảy của gas lạnh.
• Piston hoặc bi chặn: dịch chuyển khi có tác động điện từ hoặc áp suất.
• Đầu cắm điện (Connector): kết nối với mạch điện điều khiển.

Điểm quan trọng là van hoạt động nhờ tín hiệu điện tử kết hợp với áp suất cơ học, tạo sự điều chỉnh chính xác và nhanh chóng.

4. Có bao nhiêu loại Van đuôi lốc điều hòa?

Trên thị trường hiện nay, van đuôi lốc điều hòa có thể phân loại theo cấu tạo và chức năng:

4.1. Van điều khiển cơ khí

• Hoạt động dựa trên áp suất gas lạnh.
• Không có sự tham gia của hệ thống điện tử.

• Được sử dụng nhiều ở các xe đời cũ.

4.2. Van điều khiển điện tử (Solenoid Valve)

• Sử dụng tín hiệu điện từ ECU để đóng/mở van.
• Cho phép điều chỉnh công suất lốc lạnh chính xác hơn.

• Phổ biến trên các xe đời mới, đặc biệt là xe dùng lốc điều hòa biến thiên (Variable Displacement Compressor).

4.3. Van kiểu piston – trượt

• Dùng piston dịch chuyển để điều tiết dòng gas.
• Bền bỉ và chịu áp lực cao.

4.4. Van kiểu bi chặn

• Sử dụng bi thép kết hợp lò xo để đóng mở.

• Cấu tạo đơn giản, chi phí thấp, nhưng độ chính xác không cao bằng van solenoid.

4.5. Bảng so sánh các loại Van đuôi lốc điều hòa

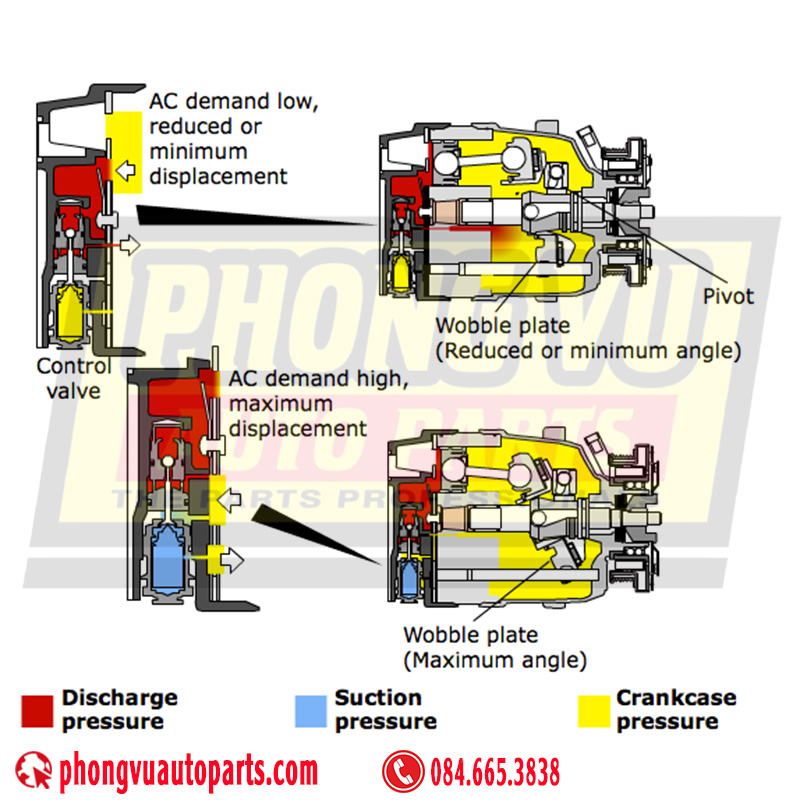

5. Nguyên lý hoạt động của Van đuôi lốc điều hòa

Nguyên lý hoạt động có thể tóm tắt theo các bước:

1. ECU điều hòa hoặc cảm biến áp suất gửi tín hiệu đến cuộn điện từ của van.
2. Cuộn solenoid tạo ra lực từ, kéo piston/bi chặn di chuyển.
3. Sự dịch chuyển này thay đổi kích thước cửa van, từ đó điều chỉnh lưu lượng gas lạnh đi qua.
4. Nếu cabin xe nóng → van mở nhiều hơn → lốc nén mạnh hơn → làm mát nhanh.

5. Nếu cabin đã mát → van thu hẹp → lốc hoạt động nhẹ nhàng hơn → tiết kiệm nhiên liệu.

Như vậy, nguyên lý hoạt động của van chính là điều hòa nhịp thở cho lốc lạnh, đảm bảo hệ thống vận hành tối ưu trong mọi điều kiện.

6. Các Dấu Hiệu Van Đuôi Lốc Điều Hòa Bị Hỏng

Dưới đây là các dấu hiệu phổ biến cho thấy van đuôi lốc điều hòa có thể bị hỏng:

6.1. Hệ Thống Điều Hòa Làm Mát Yếu hoặc Không Mát

• Triệu chứng: Điều hòa không thổi khí lạnh (nhiệt độ cửa gió >10°C), dù quạt gió hoạt động bình thường. Ngay cả khi bật chế độ tối đa, cabin vẫn nóng hoặc chỉ hơi mát.
• Nguyên nhân: Van đuôi bị kẹt hoặc hỏng solenoid, dẫn đến không điều chỉnh được áp suất crankcase. Điều này làm giảm góc nghiêng đĩa chéo, khiến máy nén không nén đủ chất làm lạnh.
• Cách kiểm tra:
  • Dùng đồng hồ đo áp suất (manifold gauge) để kiểm tra áp suất thấp (1.5-2.2 bar) và cao (15-22 bar). Nếu áp suất thấp quá cao (>3 bar) hoặc cao quá thấp (<10 bar), van đuôi có thể bị hỏng.
  • Kiểm tra mã lỗi PCM bằng thiết bị OBD-II; mã lỗi như P0534 (A/C refrigerant charge loss) có thể liên quan đến van đuôi.

6.2. Tiếng Ồn Lạ từ Máy Nén

• Triệu chứng: Nghe thấy tiếng kêu “rè rè”, “cạch cạch”, hoặc “rít” từ khu vực máy nén khi bật điều hòa.
• Nguyên nhân: Van đuôi bị tắc hoặc kẹt, gây áp suất crankcase bất ổn, dẫn đến rung động hoặc piston hoạt động không đều. Solenoid hỏng cũng có thể tạo tiếng kêu từ dòng điện bất thường.
• Cách kiểm tra:
  • Lắng nghe tiếng ồn khi bật/tắt điều hòa. Nếu tiếng ồn xuất hiện đồng thời với ly hợp máy nén (compressor clutch) hoạt động, van đuôi có thể là nguyên nhân.
  • Kiểm tra vòng bi và dây đai để loại trừ các nguyên nhân khác.

6.3. Máy Nén Ngắt Liên Tục (Cycling)

• Triệu chứng: Máy nén bật/tắt liên tục (nghe tiếng “tạch tạch” từ ly hợp), dù điều hòa đang bật.
• Nguyên nhân: Van đuôi không điều chỉnh được áp suất crankcase, khiến PCM ngắt ly hợp máy nén để bảo vệ hệ thống. Điều này thường do solenoid bị lỗi hoặc van bị kẹt.
• Cách kiểm tra:
  • Kết nối thiết bị OBD-II để kiểm tra tín hiệu PWM từ PCM đến van đuôi. Nếu tín hiệu không ổn định hoặc không có, solenoid có thể hỏng.
  • Đo điện trở solenoid bằng đồng hồ vạn năng (~10-20 Ω, tùy loại van).

6.4. Áp Suất Hệ Thống Bất Thường

• Triệu chứng: Áp suất bên thấp hoặc cao không nằm trong phạm vi tiêu chuẩn (thấp: 1.5-2.2 bar; cao: 15-22 bar) khi đo bằng manifold gauge.
• Nguyên nhân: Van đuôi bị kẹt ở vị trí mở hoặc đóng, làm rối loạn áp suất giữa khoang crankcase, suction, và discharge. Điều này có thể do bụi bẩn, mạt kim loại, hoặc hỏng cơ khí.
• Cách kiểm tra:
  • Đo áp suất khi điều hòa chạy ở chế độ tối đa. Nếu áp suất bất thường, kiểm tra van đuôi trước khi nghi ngờ các bộ phận khác như dàn ngưng hoặc van tiết lưu.

6.5. Rò Rỉ Chất Làm Lạnh hoặc Dầu Máy Nén

• Triệu chứng: Phát hiện dấu vết dầu hoặc chất làm lạnh (R-134a) quanh khu vực van đuôi, hoặc hệ thống mất chất làm lạnh nhanh chóng.
• Nguyên nhân: Gioăng cao su (O-ring) trong van đuôi bị mòn hoặc nứt, dẫn đến rò rỉ. Điều này làm giảm áp suất và hiệu suất làm mát (Denso Technical Manual).
• Cách kiểm tra:
  • Sử dụng máy dò rò rỉ (leak detector) hoặc dung dịch xà phòng để kiểm tra rò rỉ quanh van đuôi.

  • Quan sát dấu vết dầu ND-OIL 8 trên thân máy nén hoặc van.

6.6. Đèn Cảnh Báo hoặc Mã Lỗi PCM

• Triệu chứng: Đèn check engine sáng hoặc mã lỗi liên quan đến hệ thống điều hòa (như P0534, P0645) xuất hiện khi kiểm tra bằng OBD-II.
• Nguyên nhân: Van đuôi không phản hồi tín hiệu PWM từ PCM, khiến hệ thống phát hiện lỗi.
• Cách kiểm tra:
  • Sử dụng thiết bị OBD-II để đọc mã lỗi.
  • Kiểm tra kết nối điện đến solenoid van đuôi, đảm bảo không lỏng lẻo hoặc bị oxy hóa.

7. Phương án sửa chữa và thay thế Van đuôi lốc điều hòa

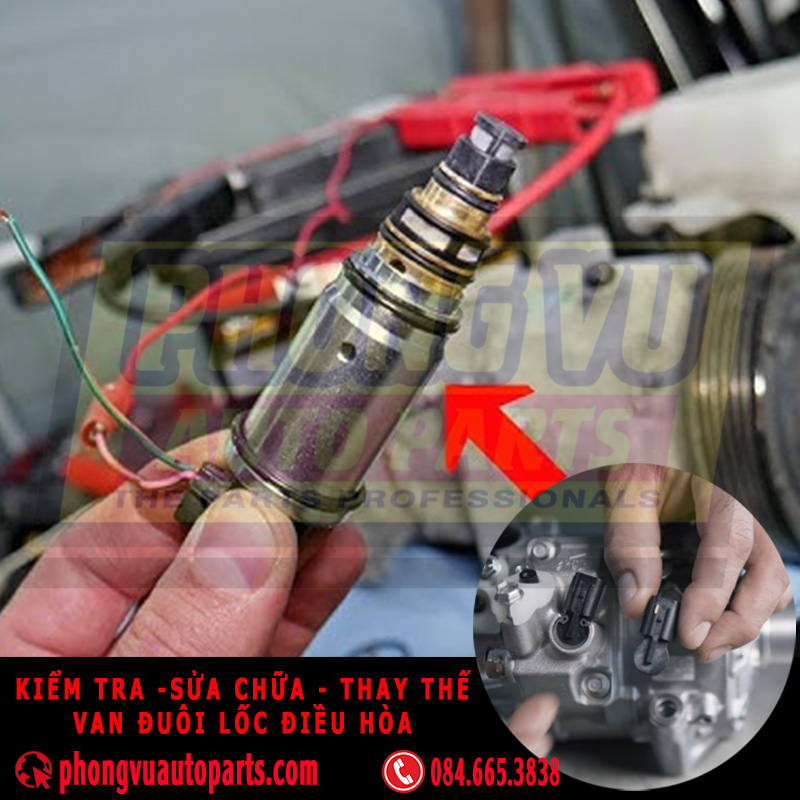

7.1. Cách Kiểm Tra và Xác Nhận Hỏng Van Đuôi

Để xác nhận van đuôi là nguyên nhân gây vấn đề, thực hiện các bước sau:

• Kết nối đồng hồ đo áp suất vào cổng áp suất thấp và cao của hệ thống điều hòa.
• Bật điều hòa ở chế độ tối đa, đo áp suất: thấp ~1.5-2.2 bar, cao ~15-22 bar. Nếu áp suất bất thường, van đuôi có thể bị kẹt hoặc hỏng.

• Dùng đồng hồ vạn năng đo điện trở solenoid (~10-20 Ω). Nếu không có điện trở hoặc điện trở quá thấp, solenoid đã hỏng.

• Kiểm tra tín hiệu PWM từ PCM đến solenoid bằng máy đo dao động (oscilloscope) hoặc thiết bị OBD-II.

• Sử dụng máy dò rò rỉ hoặc dung dịch xà phòng quanh van đuôi để phát hiện rò rỉ chất làm lạnh hoặc dầu.

• Tháo van đuôi (xem quy trình dưới) và kiểm tra xem có bụi bẩn, mạt kim loại, hoặc gioăng mòn không.

7.2. Giải Pháp Khắc Phục

Khi xác định van đuôi hỏng, bạn có thể sửa chữa hoặc thay thế:

1. Vệ Sinh Van Đuôi

• Khi nào áp dụng: Nếu van bị tắc do bụi bẩn hoặc mạt kim loại nhưng solenoid và gioăng còn tốt.
• Cách thực hiện:
  • Tháo van đuôi bằng cờ lê hoặc kìm mũi nhọn (mô-men xoắn ~5-10 Nm).
  • Vệ sinh bằng dung dịch chuyên dụng (A/C flush solvent) và khí nén.
  • Kiểm tra gioăng, thay mới nếu cần.

  • Lắp lại và kiểm tra hệ thống.

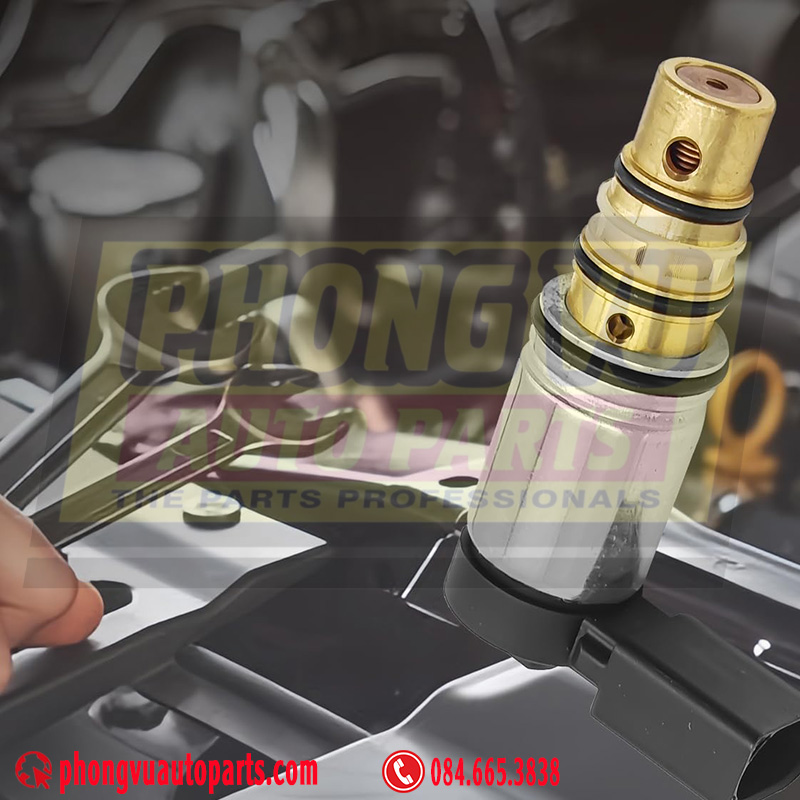

2. Thay Thế Van Đuôi

•   Chuẩn bị:
  • Xả chất làm lạnh bằng máy thu hồi.
  • Ngắt ắc quy để đảm bảo an toàn.
  • Chuẩn bị van đuôi
• Tháo van cũ:
  • Ngắt dây điện solenoid.
  • Tháo bu-lông/nắp cố định van (~5-10 Nm).
  • Rút van ra, kiểm tra gioăng và khoang crankcase.
•  Lắp van mới:
  • Bôi dầu ND-OIL 8 lên gioăng mới.
  • Lắp van, siết bu-lông (~5-10 Nm).
  • Kết nối dây điện solenoid.
• Nạp lại hệ thống:
  • Hút chân không (15-20 phút).
  • Nạp R-134a (~500-600g) và dầu ND-OIL 8 (~100-140 ml).
• Kiểm tra:
  • Bật điều hòa, đo áp suất và kiểm tra luồng khí mát (~4-8°C).

3. Kiểm Tra Toàn Hệ Thống

8. Kết luận

Van đuôi lốc điều hòa (AC Compressor Control Valve) tuy nhỏ bé nhưng lại là “bộ não điều khiển” của lốc lạnh, quyết định đến hiệu suất làm mát, tuổi thọ của máy nén và mức tiêu hao nhiên liệu của xe.
Việc nắm rõ chức năng, cấu tạo, nguyên lý hoạt động, dấu hiệu hỏng và cách thay thế sẽ giúp chủ xe bảo dưỡng kịp thời, tránh chi phí sửa chữa lớn cho toàn bộ hệ thống điều hòa.
Nếu xe bạn có hiện tượng điều hòa không mát, lúc lạnh lúc không, hãy kiểm tra ngay van đuôi lốc lạnh để có phương án sửa chữa hoặc thay thế phù hợp.
