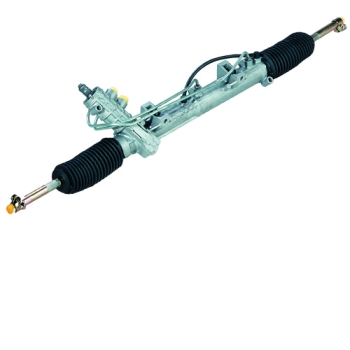

Thước Lái Ô Tô: Cấu Tạo, Hoạt Động và Những Điều Cần Biết

1. Giới thiệu về Thước Lái Ô Tô

Thước lái ô tô, hay còn gọi là hệ thống dẫn động lái, là một trong những bộ phận quan trọng nhất của hệ thống lái. Nó giúp chuyển đổi chuyển động xoay từ vô lăng thành chuyển động thẳng để điều khiển bánh xe trước. Thước lái đóng vai trò thiết yếu trong việc duy trì sự ổn định và an toàn cho xe khi di chuyển, đặc biệt trong các tình huống lái xe ở tốc độ cao.

2. Cấu tạo của thước lái ô tô

Thước lái ô tô thường có cấu tạo gồm các bộ phận chính sau:

2.1 Bánh răng thước lái (Pinion Gear)

• Đây là bộ phận đầu tiên nhận lực từ vô lăng. Khi người lái xoay vô lăng, bánh răng quay và tác động trực tiếp lên thanh răng (rack) để điều khiển hướng lái của xe.
• Bánh răng được kết nối với trục vô lăng (steering column), nên mọi chuyển động xoay từ vô lăng đều được truyền đến bánh răng này.

2.2 Thanh răng thước lái (Rack)

• Thanh răng là một thanh kim loại với các răng khớp với bánh răng. Khi bánh răng xoay, nó đẩy thanh răng di chuyển theo hướng ngang.
• Thanh răng kéo theo các bộ phận khác như rotuyn lái (tie rods) để điều chỉnh góc quay của các bánh xe.

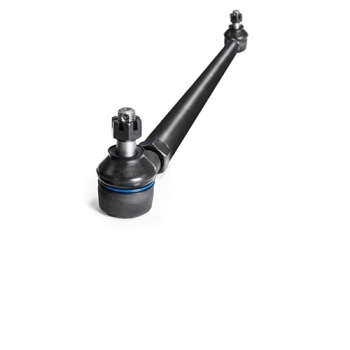

2.3 Rotuyn lái (Tie Rods)

• Rotuyn lái kết nối thanh răng với các khớp cầu lái (ball joints) và cuối cùng là bánh xe. Khi thanh răng di chuyển, rotuyn lái sẽ kéo hoặc đẩy các bánh xe để thay đổi hướng lái.
• Rotuyn lái bao gồm hai loại chính: rotuyn lái trong và rotuyn lái ngoài, giúp truyền lực từ thước lái đến bánh xe một cách linh hoạt.

2.4 Vỏ bọc thước lái (Steering Rack Housing)

• Vỏ bọc bảo vệ thước lái và các bộ phận bên trong khỏi bụi, bẩn và các tác nhân gây hại từ môi trường bên ngoài.
• Ngoài ra, nó cũng giúp giữ chất bôi trơn bên trong hệ thống thước lái để giảm ma sát và mài mòn.

2.5 Cơ cấu trợ lực lái (Power Steering Mechanism)

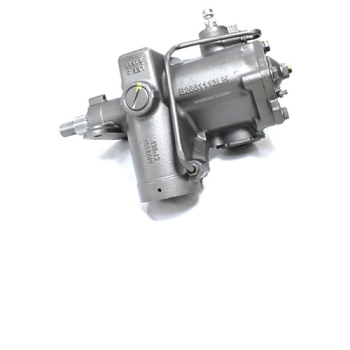

• Trong hệ thống lái trợ lực (thủy lực hoặc điện), bốt lái (power steering pump) hoặc mô-tơ trợ lực (electric motor) sẽ cung cấp hỗ trợ để giảm lực cần thiết khi xoay vô lăng.
• Hệ thống trợ lực có thể là trợ lực thủy lực (hydraulic power steering) hoặc trợ lực điện (electric power steering), giúp tăng khả năng điều khiển xe một cách nhẹ nhàng hơn.

2.6 Bạc đạn thước lái (Bushings/Bearings)

• Bạc đạn được sử dụng để giảm ma sát giữa các bộ phận di chuyển bên trong thước lái. Chúng giúp các bộ phận hoạt động mượt mà và chính xác hơn.

2.7 Đai ốc điều chỉnh thước lái (Adjustment Nut)

• Đai ốc này cho phép điều chỉnh độ căng của thanh răng và bánh răng, đảm bảo hệ thống lái hoạt động ổn định và không có hiện tượng rơ lỏng.

2.8 Khớp nối thước lái (Universal Joint)

• Khớp nối kết nối trục vô lăng với bánh răng của thước lái, cho phép truyền động từ vô lăng đến bánh răng một cách mượt mà, bất kể góc lái.

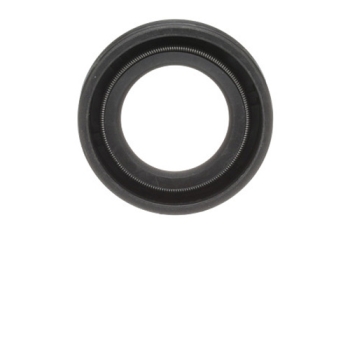

2.9 Gioăng phớt thước lái (Seals)

• Gioăng phớt có vai trò giữ kín các khoang chứa chất lỏng bôi trơn hoặc dầu trợ lực, ngăn rò rỉ dầu và bảo vệ các bộ phận bên trong khỏi mài mòn do thiếu chất bôi trơn.

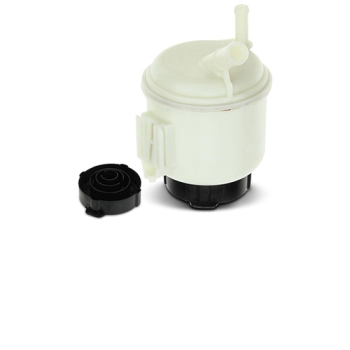

2.10 Bố trí dầu trợ lực lái (Power Steering Fluid System)

• Trong hệ thống lái trợ lực thủy lực, dầu trợ lực được bơm qua các ống dẫn và vào bốt lái, giúp giảm lực xoay vô lăng. Việc bơm dầu này giúp người lái điều khiển xe nhẹ nhàng và chính xác hơn.

3. Nguyên lý hoạt động của thước lái ô tô

Hệ thống lái ô tô là một trong những hệ thống quan trọng nhất, giúp người lái điều khiển hướng di chuyển của xe. Dưới đây là cách hoạt động cơ bản của hệ thống lái ô tô, gồm cả hệ thống lái cơ bản (không trợ lực) và hệ thống lái có trợ lực (thủy lực hoặc điện).

3.1 Nguyên lý hoạt động của hệ thống lái cơ bản (không trợ lực)

• Khi người lái quay vô lăng, bánh răng trong thước lái xoay.
• Bánh răng sẽ di chuyển thanh răng theo hướng trái hoặc phải tùy thuộc vào chiều xoay của vô lăng.
• Thanh răng kéo hoặc đẩy rotuyn lái, làm cho bánh xe trước quay theo hướng mong muốn.
• Hướng lái được thay đổi khi các bánh xe trước di chuyển theo chiều tác động của thước lái, và điều này giúp người lái kiểm soát hướng di chuyển của xe.

​​​​​​​

3.2 Nguyên lý ​​​​​​​hoạt động của hệ thống lái trợ lực thủy lực (Hydraulic Power Steering)

Trong hệ thống trợ lực thủy lực, nguyên lý hoạt động tương tự hệ thống lái cơ bản nhưng có thêm sự hỗ trợ từ bơm trợ lực thủy lực và dầu trợ lực:

• Khi người lái xoay vô lăng, ngoài tác động cơ học truyền thống, bơm trợ lực sẽ bơm dầu vào các khoang trợ lực trong bốt lái.
• Dầu trợ lực tạo ra áp lực giúp giảm lực mà người lái phải sử dụng để điều khiển vô lăng.
• Áp lực dầu trợ lực giúp bánh răng di chuyển thanh răng dễ dàng hơn, đặc biệt khi xe di chuyển ở tốc độ thấp hoặc cần quay đầu.

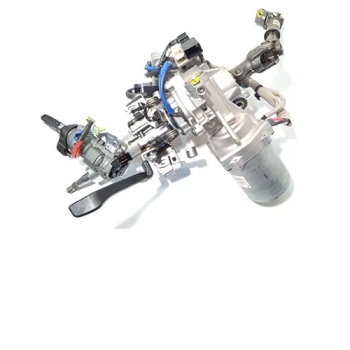

3.3 Nguyên lý hoạt động của hệ thống lái trợ lực điện (Electric Power Steering)

Hệ thống lái trợ lực điện sử dụng mô-tơ điện để hỗ trợ việc quay vô lăng:

• Khi người lái xoay vô lăng, cảm biến trong hệ thống sẽ đo lực và tốc độ quay.
• Mô-tơ điện sẽ cung cấp lực bổ sung để giúp xoay bánh răng trong thước lái, giảm thiểu công sức của người lái.
• Hệ thống trợ lực điện có khả năng tự động điều chỉnh lực hỗ trợ tùy thuộc vào tốc độ của xe: Ở tốc độ thấp, trợ lực điện hoạt động mạnh hơn để giúp việc xoay vô lăng nhẹ nhàng. Ở tốc độ cao, lực trợ lực giảm đi để đảm bảo xe ổn định hơn.
•

4. Vai trò của trợ lực lái

Hệ thống trợ lực lái (thủy lực hoặc điện) giúp việc lái xe trở nên dễ dàng hơn, đặc biệt trong các tình huống đòi hỏi nhiều lực như:

• Quay đầu xe: Trợ lực giúp người lái xoay vô lăng một cách nhẹ nhàng hơn khi cần quay đầu hoặc đỗ xe.
• Lái ở tốc độ thấp: Khi xe di chuyển chậm, trợ lực giúp giảm bớt công sức người lái cần dùng để điều khiển xe.
• Lái ở tốc độ cao: Hệ thống trợ lực giúp duy trì sự ổn định và an toàn cho xe, đồng thời cải thiện khả năng kiểm soát của người lái.

5. Các yếu tố ảnh hưởng đến hiệu suất của hệ thống lái

• Bảo dưỡng định kỳ: Dầu trợ lực cần được thay thế định kỳ để đảm bảo hệ thống trợ lực hoạt động tốt.
• Kiểm tra và thay thế rotuyn: Rotuyn lái bị mòn hoặc lỏng sẽ ảnh hưởng đến khả năng điều khiển xe, dẫn đến hiện tượng rơ lái hoặc mất kiểm soát.
• Kiểm tra và thay thế thước lái: Nếu thước lái bị hỏng hoặc rò rỉ dầu trợ lực, cần được sửa chữa hoặc thay thế ngay lập tức.

Hệ thống thước lái hiện đại có thể được chia thành ba loại chính:

• Thước lái cơ học: Hệ thống này không có trợ lực, người lái phải sử dụng nhiều lực để xoay vô lăng.
• Thước lái trợ lực thủy lực: Sử dụng áp suất dầu để tạo ra lực trợ lực giúp người lái xoay vô lăng nhẹ nhàng hơn.
• Thước lái trợ lực điện (EPS): Đây là loại hệ thống hiện đại nhất, sử dụng mô-tơ điện để trợ lực cho vô lăng.

6. Khi nào cần thay thế thước lái ô tô?

Thước lái là một bộ phận cơ học có tuổi thọ khá cao, thường kéo dài từ 5 đến 10 năm, tùy thuộc vào điều kiện vận hành và cách bảo dưỡng xe. Tuy nhiên, có một số dấu hiệu cho thấy thước lái cần được kiểm tra và thay thế, bao gồm:

• Vô lăng nặng: Nếu vô lăng trở nên nặng khi điều khiển, đặc biệt là ở tốc độ thấp, có thể hệ thống trợ lực hoặc thước lái đã gặp vấn đề.
• Rung lắc vô lăng: Khi cảm thấy vô lăng bị rung lắc mạnh trong khi lái, đây có thể là dấu hiệu của việc thước lái bị mòn hoặc hỏng.
• Rò rỉ dầu trợ lực: Với các hệ thống trợ lực thủy lực, dầu trợ lực rò rỉ là một dấu hiệu rõ ràng cho thấy thước lái cần được thay thế.
• Âm thanh lạ khi quay vô lăng: Nếu nghe thấy tiếng kêu lạ khi quay vô lăng, có thể hệ thống thước lái đã bị hỏng và cần được kiểm tra ngay.

7. Câu hỏi thường gặp về thước lái ô tô

7.1. Bao lâu cần kiểm tra thước lái ô tô?

Thước lái nên được kiểm tra định kỳ mỗi lần bạn bảo dưỡng xe, thường là sau mỗi 10.000 - 20.000 km. Nếu phát hiện các dấu hiệu bất thường như vô lăng bị nặng hoặc có âm thanh lạ, nên mang xe đi kiểm tra ngay.

7.2. Giá thay thế thước lái ô tô là bao nhiêu?

Giá của thước lái ô tô phụ thuộc vào dòng xe và hệ thống lái mà xe sử dụng. Thông thường, chi phí thay thế một bộ thước lái dao động từ 5 triệu đến 10 triệu đồng cho các dòng xe phổ thông. Với các dòng xe cao cấp hoặc xe thể thao, giá thước lái có thể cao hơn, thậm chí lên tới 20 triệu đồng.

7.3. Có thể tự thay thước lái ô tô tại nhà không?

Thay thế thước lái đòi hỏi kỹ thuật và dụng cụ chuyên dụng, đặc biệt nếu xe của bạn sử dụng hệ thống trợ lực lái. Vì vậy, tốt nhất bạn nên mang xe đến trung tâm bảo dưỡng uy tín để thay thế thước lái, đảm bảo an toàn khi vận hành.

8. Thống kê từ nhà sản xuất

Theo các nhà sản xuất phụ tùng ô tô lớn như Bosch và TRW, thước lái ô tô được thiết kế để hoạt động tốt trong điều kiện khắc nghiệt với tuổi thọ trung bình từ 150.000 đến 200.000 km. Tuy nhiên, điều kiện vận hành khắc nghiệt hoặc việc không bảo dưỡng định kỳ có thể làm giảm tuổi thọ của bộ phận này. Thước lái trợ lực điện (EPS) hiện nay được đánh giá có độ bền cao hơn so với hệ thống trợ lực thủy lực do ít bị ảnh hưởng bởi hao mòn cơ học và không sử dụng dầu trợ lực​

9. Lưu ý khi mua thước lái ô tô

Khi mua thước lái ô tô, bạn cần chú ý các yếu tố sau:

• Loại hệ thống trợ lực: Hãy kiểm tra xem xe của bạn sử dụng hệ thống trợ lực gì (cơ học, thủy lực hay điện) để mua đúng loại thước lái phù hợp.
• Chất lượng và nguồn gốc: Nên mua thước lái từ các nhà cung cấp uy tín để đảm bảo chất lượng và tuổi thọ. Tránh mua phụ tùng không rõ nguồn gốc, vì chúng có thể không đảm bảo an toàn khi vận hành.
• Chọn thước lái đúng kích cỡ: Mỗi dòng xe có yêu cầu riêng về kích thước và cấu hình thước lái, vì vậy bạn cần đảm bảo chọn đúng loại phụ tùng phù hợp với xe của mình.

10. Kết luận

Thước lái ô tô đóng vai trò thiết yếu trong hệ thống lái của xe, giúp đảm bảo sự ổn định và an toàn khi lái xe. Việc bảo dưỡng và thay thế thước lái đúng cách sẽ giúp kéo dài tuổi thọ của hệ thống lái và duy trì hiệu suất lái xe. Nếu bạn đang cần thay thế thước lái, hãy liên hệ với các nhà cung cấp phụ tùng uy tín để được tư vấn và hỗ trợ.
