Hướng dẫn kỹ thuật: Phân tích hệ thống máy nén điều hòa Mazda 3 (2014 – 2018) – Mã phụ tùng KD45-61-450A

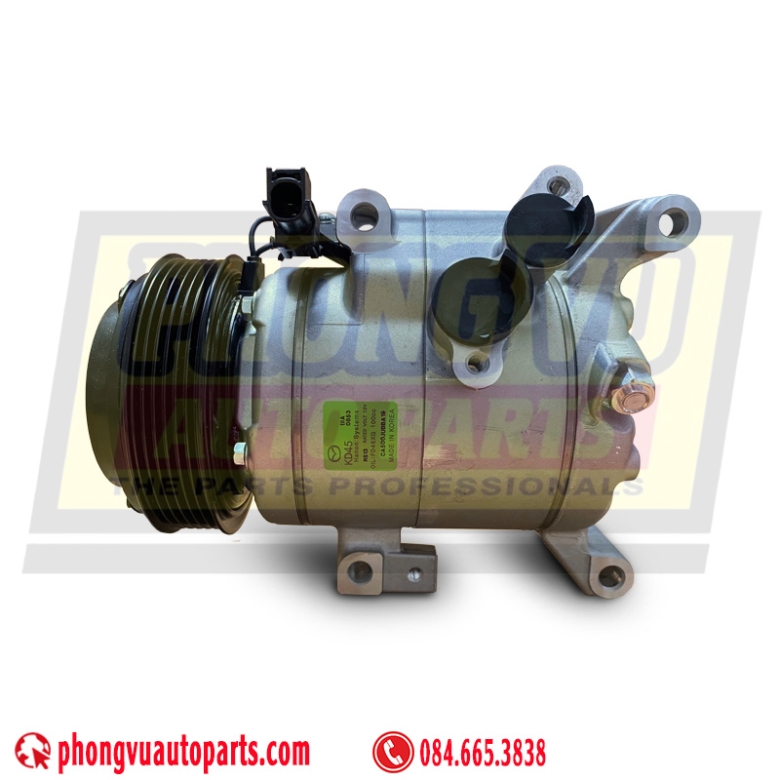

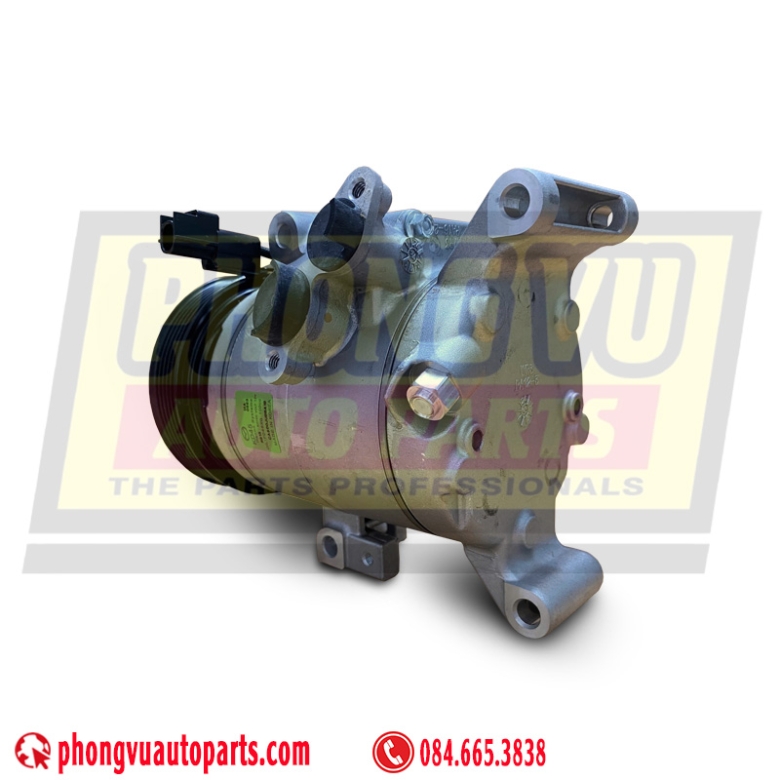

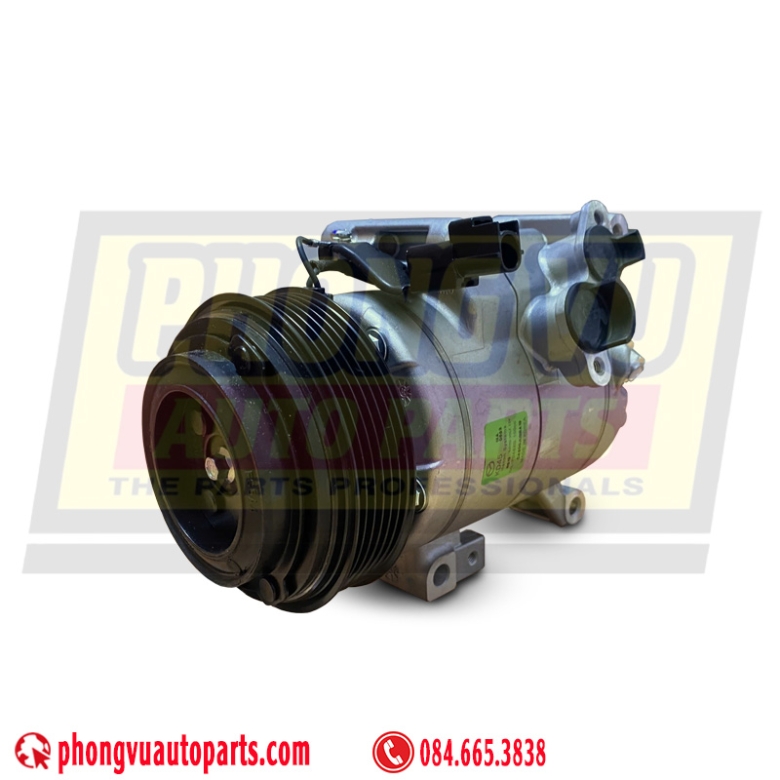

Thông số kỹ thuật và cấu trúc cơ khí cụm máy nén KD45-61-450A

Cấu tạo phần cứng và cơ chế thay đổi dung tích xi-lanh

• Model định danh gốc từ nhà sản xuất: Hanon HCC RS13 / RS15 (Tùy thuộc phiên bản nâng cấp phần cứng) [6PK RS-15 RS-13 A/C Compressor for Mazda 3 & CX-5].
• Cơ chế điều khiển: Sử dụng một van điều khiển áp suất điện tử (ECV - Electronic Control Valve) đặt tại phần đuôi máy nén. Van này nhận tín hiệu điều khiển dạng xung điện Duty Cycle từ hộp điều khiển điều hòa trung tâm thông qua ECU động cơ.
• Nguyên lý: Xung điện điều chỉnh độ mở của van ECV để thay đổi áp suất buồng lốc, từ đó làm biến đổi góc nghiêng của đĩa lắc. Khi góc nghiêng thay đổi, hành trình tịnh tiến của các piston bên trong xi-lanh sẽ tự động tăng hoặc giảm tương ứng. Cơ chế biến thiên liên tục giúp tối ưu hóa công suất làm lạnh, hạn chế hiện tượng giật cục khi ngắt ly hợp từ, giảm lực cản lên khối động cơ SkyActiv và tối ưu lượng tiêu hao nhiên liệu.

Thông số kỹ thuật vận hành tiêu chuẩn

• Dây đai truyền động: Puly đi kèm cụm ly hợp từ tính (Magnetic Clutch) loại 6 rãnh răng (6PK) [6PK RS-15 RS-13 A/C Compressor for Mazda 3 & CX-5].
• Đường kính ngoài puly (Outer Diameter): ~129 mm.
• Môi chất lạnh định mức: Gas R134a (HFC-134a).
• Tiêu chuẩn dầu bôi trơn hệ thống: Dầu chuyên dụng PAG 46 (Độ nhớt tiêu chuẩn ISO 46 của hệ thống điều hòa ô tô thế hệ mới.

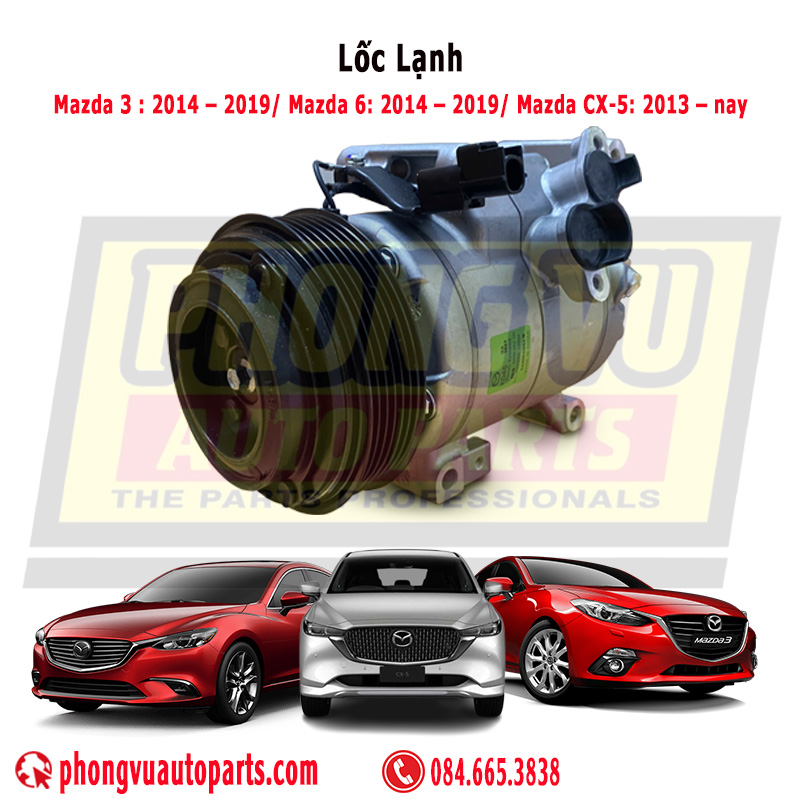

Khả năng ứng dụng trên các hệ thống xe Mazda

• Mazda 3 (Đời 2014 – 2018): Phù hợp tuyệt đối cho thế hệ thứ 3 (Mã khung BM/BN) [2013-2025 Mazda A/C Compressor KD45-61-450A, LUCAS ACP01174 Air conditioning compressor MAZDA 3, CX-5, 6 ...]. Hệ thống máy nén này lắp chung hoàn hảo cho cả hai cấu hình động cơ SkyActiv-G 1.5L (Mã máy P5-VPS) và SkyActiv-G 2.0L/2.5L (Mã máy PE/PY) [Genuine AC COMPRESSOR MAZDA CX5 KE Mazda 3 ...]. Thiết kế các tai bắt ốc định vị và hướng rắc cắm điện của mã này đồng nhất trên tất cả các phom máy xăng đời 2014-2018.
• Mazda CX-5 (Đời 2013 – 2025): Tương thích hoàn toàn với cấu hình động cơ SkyActiv-G 2.0L và 2.5L không tăng áp [2013-2025 Mazda A/C Compressor KD45-61-450A, A/C Compressor - Mazda (KD45-61-450A)].
• Mazda 6 (Đời 2014 – 2018): Lắp đặt chuẩn xác cho các phiên bản sử dụng máy 2.0L và 2.5L

Danh mục mã phụ tùng tương đương và nâng cấp

• Mã hãng thay thế nâng cấp (Supersession): KD45-61-450, BFD1-61-450A, KD77-61-450A, KB8E-61-450.
• Mã định danh nhà máy Hanon Systems: F500-JUBBA-14, F500-RNBAA-02.

Phân tích nguyên nhân và chẩn đoán hư hỏng hệ thống máy nén

Hiện tượng tụt áp suất nén (Tụt hơi)

• Biểu hiện: Đồng hồ đo áp suất đường ga cho thấy áp suất thấp (Low side) quá cao và áp suất cao (High side) quá thấp. Hệ thống mất lạnh sâu khi đỗ xe một chỗ (chạy không tải), chỉ mát nhẹ khi xe di chuyển ở dải tốc độ cao.
• Nguyên nhân kỹ thuật: Mòn séc-măng piston, xước lòng xi-lanh trong máy nén, hoặc các lá van một chiều bên trong khoang đẩy/hút bị cong vênh, rơ rão làm mất khả năng giữ áp suất.

Lỗi xung điều khiển hoặc hỏng van áp suất đuôi lốc

• Biểu hiện: Máy nén lúc đóng lúc ngắt bất thường, hoặc không chạy dù nguồn cấp vào mặt hít ly hợp từ vẫn đạt 12V. Hệ thống chẩn đoán lỗi qua cổng OBD-II xuất hiện mã lỗi B10A2:13 (Mạch van điều khiển máy nén khí lạnh hở mạch) hoặc các mã lỗi liên quan đến tín hiệu cảm biến áp suất ga.
• Nguyên nhân kỹ thuật: Van điện đuôi lốc (ECV) bị kẹt cơ học do dầu bẩn bám cặn, hoặc cuộn dây điện từ bên trong van bị đứt/đoản mạch. Điều này khiến đĩa lắc không thể thay đổi góc nghiêng, lưu lượng môi chất nén về bằng 0.

Kẹt cơ học toàn phần (Bó cứng máy nén)

• Biểu hiện: Xuất hiện tiếng rít kim loại trong khoang máy, dây curoa tổng bị nóng rát, cháy khét hoặc đứt hoàn toàn. Khớp ly hợp từ bốc khói do ma sát quá tải.
• Nguyên nhân kỹ thuật: Hệ thống bị rò rỉ môi chất và dầu lạnh qua phớt đầu lốc nhưng không được phát hiện kịp thời. Khi lượng dầu PAG 46 bôi trơn xuống dưới mức tối thiểu, các piston bị bó kẹt cứng vào lòng xi-lanh do hiện tượng quá nhiệt cục bộ.

Quy trình thay thế và tiêu chuẩn kỹ thuật lắp đặt máy nén mới

Tiêu chuẩn súc rửa hệ thống điện lạnh

• Yêu cầu kỹ thuật: Bắt buộc sử dụng hóa chất súc rửa chuyên dụng (141b hoặc chất từ tính làm sạch hệ thống) để súc ngược chiều tuần hoàn của giàn nóng và các đường ống ga cho đến khi dung dịch chảy ra trong suốt.
• Khuyến nghị bắt buộc: Do giàn nóng của dòng Mazda 3 cấu trúc vi rãnh rất nhỏ, nếu mạt quá nhiều, không thể súc sạch hoàn toàn. Kỹ thuật viên nên thay mới giàn nóng để đảm bảo an toàn cho máy nén mới.

Quy trình 5 bước lắp đặt và thông số nạp tiêu chuẩn

1. Rút chân không sâu (Deep Vacuuming): Tiến hành hút chân không toàn bộ hệ thống tối thiểu 20 - 30 phút. Đồng hồ đo phải đạt độ chân không tuyệt đối (-30 inHg) nhằm loại bỏ triệt để túi khí và độ ẩm (tác nhân gây kết tủa axit khi gặp gas lạnh).
2. Kiểm tra độ kín khít (Vacuum Hold Test): Khóa van đồng hồ và theo dõi trong 10 phút. Nếu kim đồng hồ nhích lên, hệ thống đang bị hở ở các đầu giắc co hoặc phớt cao su.
3. Cân đong lượng dầu lạnh: Xả bỏ lượng dầu lưu kho có sẵn trong lốc mới (nếu có). Châm lại dầu PAG 46 mới theo đúng dung tích khuyến cáo của Mazda (thường dao động khoảng 100cc - 120cc cho toàn hệ thống, tùy thuộc vào việc có thay giàn nóng/giàn lạnh hay không).
4. Thay thế phin lọc ga (Receiver Drier): Bắt buộc thay mới lõi phin lọc ga để giữ lại độ ẩm tồn dư.
5. Nạp môi chất theo định lượng khối lượng: Sử dụng cân điện tử để nạp chính xác khối lượng gas R134a theo thông số dán trên tấm nhãn ở khoang động cơ (Thông thường dòng xe này nằm trong khoảng 430g ± 20g). Tuyệt đối không nạp gas theo cảm tính bằng cách nhìn áp suất đồng hồ.

Các câu hỏi kỹ thuật thường gặp khi bảo dưỡng hệ thống điều hòa Mazda

Có nên giải quyết tình trạng đóng ngắt liên tục bằng cách đấu trực tiếp nguồn mặt hít?

• Trả lời kỹ thuật: Tuyệt đối không. Hệ thống máy nén biến thiên điều khiển bằng dòng điện xung Duty thông qua van đuôi lốc. Việc đấu trực tiếp nguồn 12V vào ly hợp từ chỉ giải quyết phần ngắt cơ học bên ngoài, không kiểm soát được áp suất bên trong, dễ dẫn đến nổ đường ống ga hoặc phá hủy hoàn toàn lốc nén do quá áp.

Điểm khác biệt cốt lõi giữa lốc đóng hộp Mazda và lốc Hanon ngoài thị trường?

• Trả lời kỹ thuật: Bản chất cốt lõi về dây chuyền lắp ráp, vật liệu hợp kim piston và tiêu chuẩn kiểm thử của hai loại này là hoàn toàn trùng khớp (đều từ nhà máy Hanon Systems tại Hàn Quốc). Sự khác biệt chỉ nằm ở vỏ hộp đóng gói, tem nhãn nhận diện phụ tùng của Mazda và chính sách bảo hành của hãng. Việc lựa chọn lốc OEM thương hiệu Hanon là giải pháp kỹ thuật có hiệu năng trên giá thành (P/E) tối ưu nhất hiện nay.

Kết Luận
