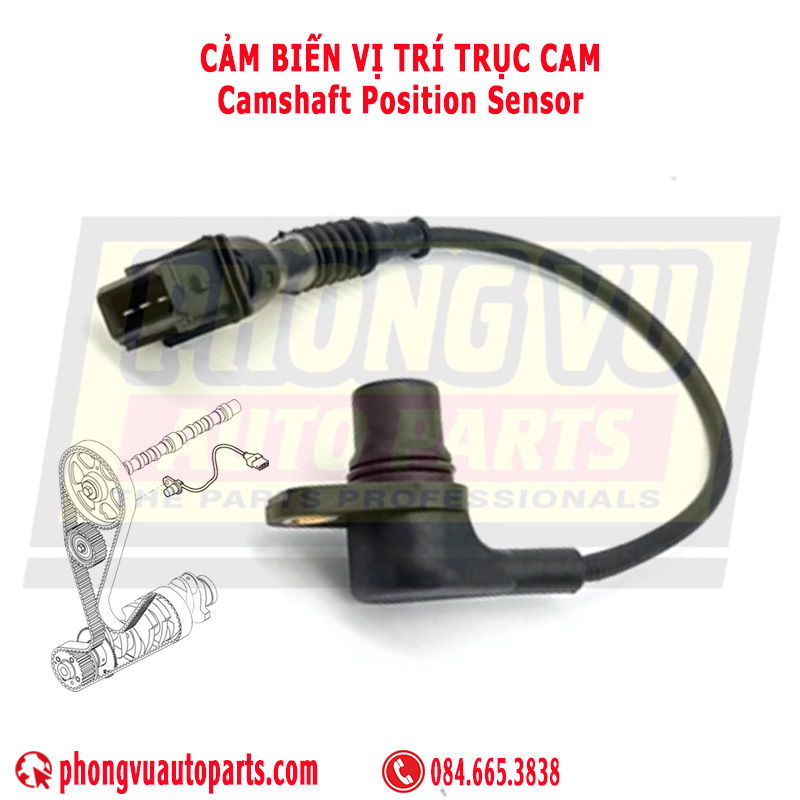

Cảm Biến Vị Trí Trục Cam (Camshaft Speed Sensor): Cấu Tạo, Thông Số Kỹ Thuật

Trong hệ thống quản lý động cơ hiện đại (EMS), cảm biến vị trí trục cam (Camshaft Position Sensor hoặc Camshaft Speed Sensor / RPM Sensor) đóng vai trò là "mắt thần" định vị. Nếu thiếu linh kiện này, hộp điều khiển trung tâm (ECU/ECM) sẽ hoàn toàn "mù" thông tin về chu kỳ hoạt động của các xi-lanh, dẫn đến động cơ không thể khởi động hoặc mất hoàn toàn công suất.

1. Cảm biến vị trí trục cam là gì? Chức năng cốt lõi

Chức năng kỹ thuật của cảm biến CMP:

• Xác định điểm chết trên (TDC): Giúp ECU nhận biết chính xác xi-lanh số 1 (hoặc các cặp xi-lanh tương ứng) đang ở cuối kỳ nén, đầu kỳ nổ.
• Đồng bộ thời điểm phun nhiên liệu (Injection Timing): Điều khiển béc phun mở chính xác theo micro-giây (µs). Định lượng này giúp tránh hiện tượng phun sớm gây kích nổ hoặc phun trễ gây hao xăng/dầu.
• Điều khiển góc đánh lửa sớm (Ignition Advance): Tối ưu hóa thời điểm bugi bật tia lửa điện đối với động cơ xăng dựa trên tải số và tốc độ vòng quay.
• Giám sát hệ thống van biến thiên (VVT/VTEC/VANOS): Cung cấp tín hiệu phản hồi liên tục (Feedback Loop) để ECU điều khiển các van điện từ (solenoid) thay đổi áp suất dầu, xoay trục cam theo góc tối ưu.


2. Phân loại cảm biến vị trí trục cam

2.1. Phân loại theo nguyên lý hoạt động điện tử

• Cảm biến loại Hiệu ứng Hall (Active Sensor): Thuộc dòng cảm biến chủ động. Cấu kiện chứa vi mạch IC bên trong mặt đầu cảm biến nên bắt buộc phải có nguồn điện nuôi từ ECU để hoạt động. Thiết kế tiêu chuẩn luôn có 3 chân cắm (Nguồn, Mát, Tín hiệu). Thiết bị phát ra tín hiệu kỹ thuật số dạng xung vuông sắc nét. Biên độ xung không đổi bất kể tốc độ quay máy nhanh hay chậm. Loại này chiếm hơn 90% trên các dòng ô tô đời mới, xe tải ga điện và máy công trình hiện đại (như động cơ Deutz TCD, Volvo, Cummins) [0421 4103].
• Cảm biến loại Từ điện (Passive Sensor): Thuộc dòng cảm biến thụ động. Cấu tạo đơn giản gồm cuộn dây đồng quấn quanh lõi nam châm vĩnh cửu. Bản thân cảm biến tự cảm ứng sinh ra dòng điện khi có răng thép cắt qua mà không cần nguồn nuôi từ hộp điều khiển. Thiết kế tiêu chuẩn có 2 chân tín hiệu. Thiết bị phát ra dòng điện xoay chiều dạng xung hình sin. Biên độ điện áp và tần số xung sẽ tăng tỷ lệ thuận theo tốc độ vòng quay của động cơ.
• Cảm biến loại Quang học (Optical Sensor): Sử dụng một đĩa quay đục lỗ đặt giữa một đèn LED phát quang và một đi-ốt thu quang để ngắt quãng ánh sáng tạo ra tín hiệu điện. Thiết kế thường có 4 chân do tích hợp chung cả cảm biến trục khuỷu và trục cam nằm trong bộ chia điện (Delco). Hiện nay công nghệ này đã lỗi thời, hầu như chỉ còn tìm thấy trên các dòng xe du lịch máy xăng đời cũ của Nhật Bản sản xuất trước năm 2005.

2.2. Phân loại theo cấu trúc động cơ và số lượng trục cam

• Động cơ dùng 1 cảm biến trục cam (SOHC hoặc DOHC đời cũ): Động cơ chỉ trang bị duy nhất 1 cảm biến CMP ở phía đầu hoặc phía đuôi của một trục cam đơn lẻ. Hộp ECU sẽ tự động tính toán chu kỳ của các xi-lanh còn lại dựa trên thuật toán đồng bộ cố định.
• Động cơ dùng 2 cảm biến trục cam (DOHC có hệ thống van biến thiên): Trên các khối động cơ hiện đại sử dụng cam kép phối hợp cơ cấu điều khiển van biến thiên độc lập, nhà sản xuất lắp đặt 2 cảm biến riêng biệt: Cảm biến trục cam nạp và Cảm biến trục cam xả. Hai cảm biến này trên cùng một khối máy có thể giống nhau về thông số điện tử nhưng khác nhau hoàn toàn về chiều dài thân, góc bắt ốc hoặc hướng quay của giắc cắm.
• Động cơ hình chữ V (V6, V8, V12): Động cơ được chia làm hai vế xi-lanh độc lập (Bank 1 và Bank 2). Hệ thống được trang bị từ 2 đến 4 cảm biến trục cam chia đều cho cả hai vế máy tùy theo công nghệ phối khí. Khi quét máy chẩn đoán, kỹ thuật viên cần đọc chính xác mã lỗi báo ở vế nào để tránh thao tác nhầm vị trí vế đối diện.

3. Thông số kỹ thuật chi tiết của các loại cảm biến trục cam

Tùy thuộc vào công nghệ chế tạo của các hãng phụ tùng lớn mà cảm biến vị trí trục cam có thông số đặc tính điện tử hoàn toàn khác nhau:

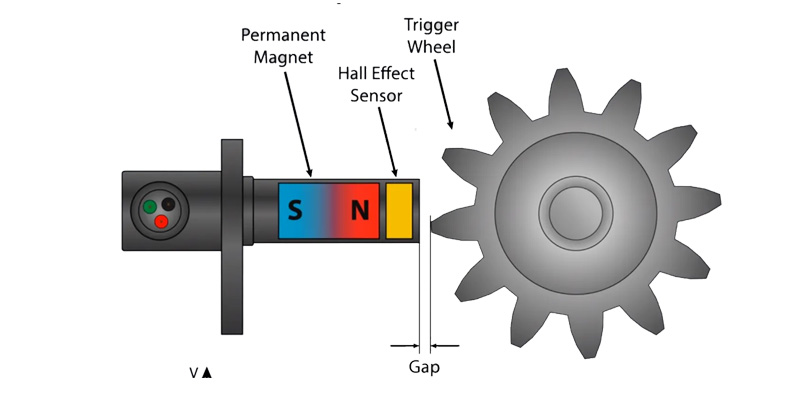

3.1. Cảm biến vị trí trục cam loại Hiệu ứng Hall (Hall Effect Sensor) - Loại chủ động (Active)

Cảm biến vị trí trục cam loại Hall thuộc nhóm cảm biến chủ động (Active Sensor). Cấu kiện này bắt buộc phải có nguồn điện nuôi cấp từ ECU để duy trì hoạt động cho mạch vi xử lý tích hợp bên trong.

• Nguyên lý vật lý: Vận hành dựa trên Hiệu ứng dòng điện Hall. Khi một dòng điện không đổi chạy qua một tấm bán dẫn phẳng, nếu có một từ trường vuông góc tác động vào, một hiệu điện thế (điện áp Hall) sẽ xuất hiện ở hai cạnh của tấm bán dẫn đó.
• Khối nam châm vĩnh cửu: Tạo ra từ trường cố định đi xuyên qua phần tử Hall.
• Phần tử bán dẫn Hall: Nhạy cảm và phản ứng trực tiếp với sự biến thiên của mật độ từ thông khi răng thép trên trục cam quay qua.
• Mạch IC xử lý (Schmitt Trigger): Mạch lật trạng thái tích hợp có chức năng số hóa điện áp Hall (mV) thành tín hiệu đóng ngắt mức logic cao/thấp (On/Off).
• Điện áp nguồn cấp (Vcc): từ 4.75 V đến 5.25 V (nguồn ổn áp Reference) hoặc từ 11.5 V đến 14.0 V (nguồn sau rơ-le chính).
• Điện áp tín hiệu mức thấp (Vout Low): nhỏ hơn 0.4 V DC (Trạng thái răng thép che mặt cảm biến, mạch lật đóng ngắt dòng điện ra mát).
• Điện áp tín hiệu mức cao (Vout High): lớn hơn 4.5 V DC hoặc xấp xỉ điện áp nguồn nuôi (Trạng thái rãnh khuyết đi qua, mạch hở dòng điện).
• Dòng điện tiêu thụ định mức: từ 8.0 mA đến 15.0 mA (Dòng duy trì cho mạch IC tích hợp).
• Dải tần số đáp ứng: từ 0 Hz đến 20 kHz (Xử lý tín hiệu mượt mà ở mọi dải tốc độ động cơ).
• Khe hở không khí cơ học (Air Gap): từ 0.5 mm đến 1.5 mm (Nếu khoảng cách vượt quá 1.8 mm, mật độ từ thông sụt giảm làm mạch thiết bị mất khả năng lật trạng thái xung).

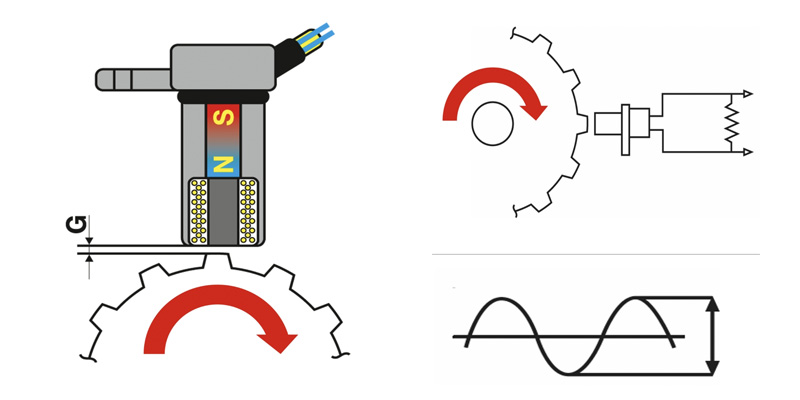

3.2. Cảm biến vị trí trục cam loại cảm ứng điện từ (Magnetic Induction Sensor) - Loại Thụ động (Passive)

• Điện trở cuộn dây (Resistance): từ 200 Ω đến 1.500 Ω, phổ biến nhất ở dải 500 Ω đến 900 Ω (Đo tại nhiệt độ 20°C, điện trở sẽ tăng tỉ lệ thuận khi động cơ nóng lên).
• Điện áp tín hiệu đầu ra: từ 0.5 V đến lớn hơn 100 V xoay chiều (Biên độ điện áp tăng dần theo tốc độ vòng quay RPM của máy).
• Dạng xung đầu ra: Xung hình sin (Tần số và biên độ thay đổi liên tục theo tốc độ cốt cam).
• Khe hở không khí cơ học (Air Gap): từ 0.3 mm đến 1.0 mm (Loại từ điện nhạy cảm với khoảng cách lắp đặt hơn loại Hall).

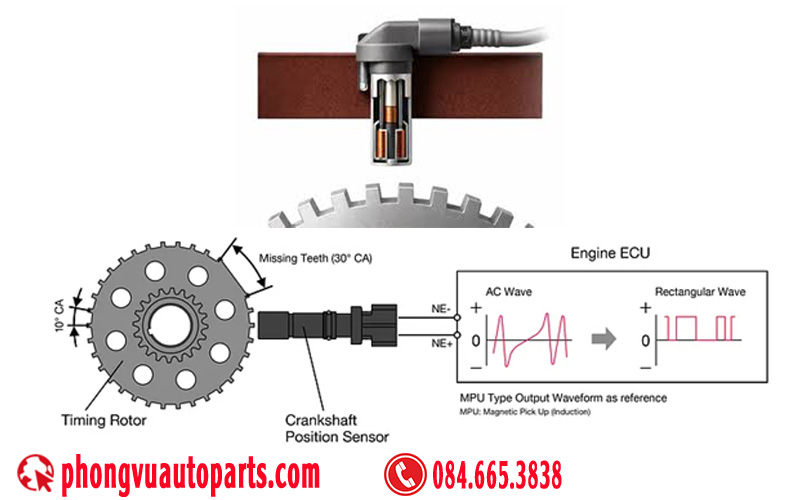

4. Nguyên lý hoạt động của Cảm biến vị trí trục cam

Cảm biến vị trí trục cam (CMP) vận hành dựa trên hiện tượng biến thiên mật độ từ thông qua một mạch vòng kín khi có vật liệu từ tính (răng thép trên đĩa tín hiệu) cắt ngang qua mặt đầu cảm biến.

4.1. Cơ chế tạo biên độ xung cơ học

• Cấu trúc tạo xung: Đĩa xích tín hiệu (Reluctor Wheel) làm bằng vật liệu từ tính được ép cố định và quay đồng tốc với trục cam.
• Biến thiên khe hở: Đĩa xích gồm các răng thép và các rãnh khuyết bố trí theo góc quay quy chuẩn của nhà sản xuất.
• Mật độ từ thông cực đại: Khi răng thép tiến sát mặt đầu cảm biến, khe hở không khí cơ học giảm xuống tối thiểu, độ từ thẩm tăng lên làm mật độ từ thông trong mạch vòng đạt giá trị cực đại.
• Mật độ từ thông cực tiểu: Khi rãnh khuyết đi qua mặt cảm biến, khe hở không khí cơ học tăng lên tối đa, độ từ thẩm sụt giảm làm mật độ từ thông rơi về giá trị cực tiểu.

4.2. Chu trình xử lý tín hiệu và Cơ chế kéo áp của loại cảm biến Hall (Active)

• Hiệu ứng dòng điện Hall: Dòng điện không đổi từ ECU chạy qua tấm bán dẫn phẳng bên trong cảm biến. Sự biến thiên từ thông của đĩa răng làm xuất hiện hiệu điện thế Hall ở hai cạnh tấm bán dẫn.
• Mạch chỉnh vuông dạng sóng: Bộ vi mạch tích hợp (IC) lập tức số hóa dải điện áp micro-volt này thành tín hiệu logic để điều khiển cực nền của một bóng bán dẫn đóng ngắt dòng điện.
• Cơ chế kéo áp (Pull-up Resistor): Bên trong hộp ECU luôn có một điện trở kéo áp kết nối giữa nguồn ổn áp và chân tín hiệu. Khi bật chìa khóa ON, chân tín hiệu luôn bị treo ở mức áp cao (5V hoặc 12V).
• Trạng thái mức thấp: Khi răng thép che mặt cảm biến, mạch IC kích hoạt bóng bán dẫn dẫn dòng, nối thông chân tín hiệu xuống mát. Điện áp tín hiệu lập tức sập từ mức cao xuống mức thấp dưới 0.4V.
• Trạng thái mức cao: Khi rãnh khuyết đi qua, bóng bán dẫn ngắt mạch khiến chân tín hiệu bị hở mát. Điện trở Pull-up trong ECU lập tức kéo điện áp chân tín hiệu ngược trở lại mức cao 5V hoặc 12V.
• Đặc tính dòng điện: Chu kỳ này lặp lại liên tục tạo thành chuỗi xung vuông kỹ thuật số. Tốc độ tua máy tăng chỉ làm tăng tần số xung, biên độ điện áp đỉnh-đáy của xung vuông luôn cố định.

4.3. Chu trình cảm ứng suất điện động của loại cảm biến Từ điện (Passive)

• Từ thông vĩnh cửu: Lõi nam châm vĩnh cửu bên trong cảm biến tạo ra các đường sức từ đi xuyên qua các vòng của cuộn dây đồng.
• Biến thiên suất điện động: Sự chuyển động luân phiên giữa răng thép và rãnh khuyết làm đường sức từ bị nén hoặc giãn liên tục, gây biến thiên từ thông xuyên qua cuộn dây.
• Nửa chu kỳ xung dương: Khi răng thép tiến lại gần mặt cảm biến, từ thông tăng dần, cuộn dây cảm ứng tự sinh ra suất điện động tạo nên một nửa chu kỳ xung dương.
• Nửa chu kỳ xung âm: Khi răng thép vượt qua tâm và đi ra xa mặt cảm biến, từ thông giảm đột ngột, cuộn dây đảo chiều suất điện động tạo nên một nửa chu kỳ xung âm.
• Đặc tính dòng điện: Kết quả tạo ra chuỗi xung hình sin dòng điện xoay chiều truyền trực tiếp về mạch đo của hộp ECU. Khi động cơ tăng ga, tốc độ cốt cam tăng làm cả tần số lẫn biên độ điện áp đỉnh-đỉnh của xung sin tăng theo.

5. Phân biệt Cảm biến trục cam (CMP) và Cảm biến trục khuỷu (CKP)

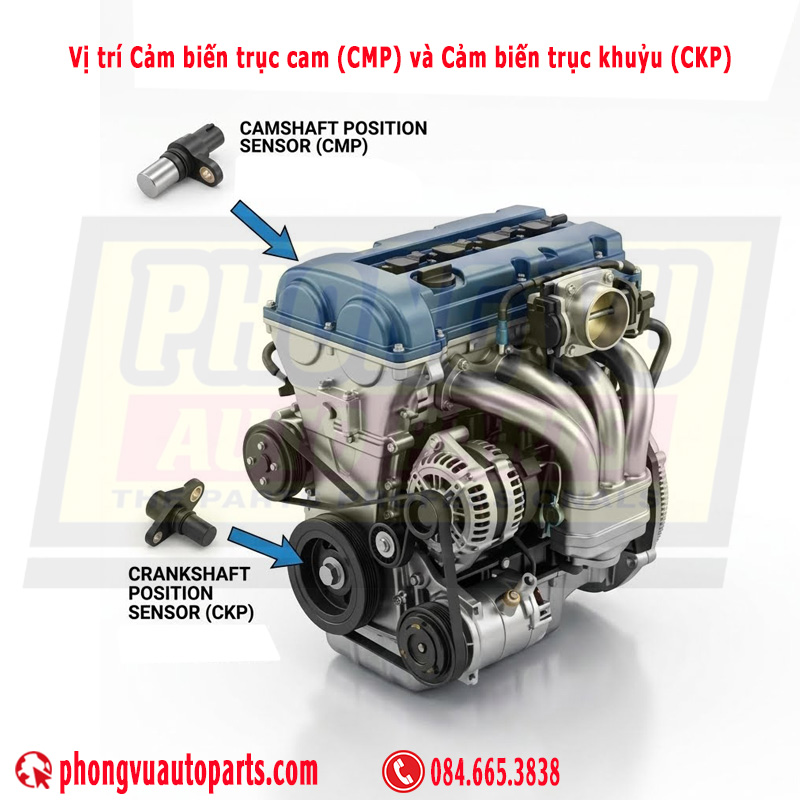

5.1. Vị trí lắp đặt cơ khí

• Cảm biến vị trí trục cam (CMP): Lắp đặt trên nắp giàn cò, đỉnh nắp máy hoặc phía đuôi của block chứa trục cam. Đầu cảm biến hướng thẳng vào đĩa xích tín hiệu đúc sẵn trên trục cam nạp hoặc trục cam xả.
• Cảm biến vị trí trục khuỷu (CKP): Lắp đặt tại phía đầu lốc máy gần puly trục khuỷu, hoặc ở đuôi máy sát bánh đà động cơ. Đầu cảm biến hướng vào vành răng gia tốc đúc trên bánh đà hoặc puly cốt máy.

5.2. Tần suất và Tốc độ góc quay

• Cảm biến vị trí trục cam (CMP): Đo tốc độ góc của trục cam. Trục cam chỉ quay với tốc độ bằng một nửa (1/2) tốc độ quay của trục khuỷu trong chu trình 4 kỳ.
• Cảm biến vị trí trục khuỷu (CKP): Đo trực tiếp tốc độ vòng quay thực tế của cốt máy. Đây chính là thông số hiển thị trực tiếp lên đồng hồ RPM (vòng/phút) trên táp-lô xe.

5.3. Nhiệm vụ cốt lõi trong thuật toán ECU

• Cảm biến vị trí trục cam (CMP): Xác định pha công tác của các xi-lanh. Cảm biến báo cho ECU biết piston đang ở kỳ nén hay kỳ xả. Từ đó, ECU kích hoạt phun nhiên liệu độc lập tuần tự và hiệu chỉnh hệ thống van biến thiên.
• Cảm biến vị trí trục khuỷu (CKP): Xác định chính xác góc quay của cốt máy và tốc độ động cơ. ECU sử dụng dữ liệu này để tính toán thời điểm đánh lửa gốc, áp suất dầu nén và quản lý dải tốc độ không tải.

5.4. Trạng thái lỗi và Chế độ chạy dự phòng

• Khi cảm biến trục cam (CMP) lỗi: ECU ghi nhận mã lỗi từ P0340 đến P0343. Động cơ xuất hiện hiện tượng đề dài do ECU mất thời gian quét dự phòng. Xe tự động chuyển sang chế độ chạy khập khiễng (Limp Mode) bằng cách lấy tín hiệu trục khuỷu làm tham chiếu thay thế. Động cơ vẫn nổ máy nhưng bị giảm công suất.
• Khi cảm biến trục khuỷu (CKP) lỗi: ECU ghi nhận các mã lỗi hệ thống như P0335 hoặc P0336. Hệ thống EMS ngay lập tức ngắt hoàn toàn mạch điện béc phun và mạch đánh lửa để bảo vệ động cơ. Động cơ chết máy ngay lập tức và không thể khởi động lại trong mọi điều kiện.

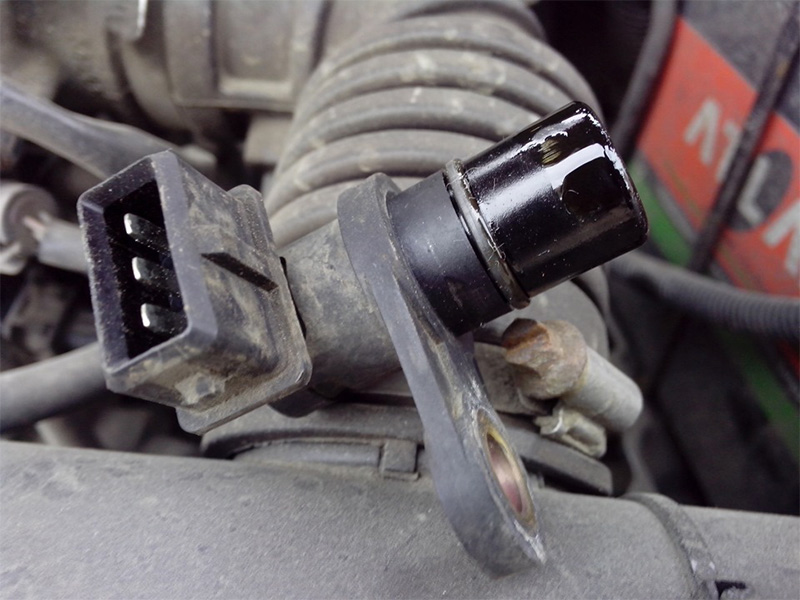

6. Các dấu hiệu hỏng hóc và Mã lỗi OBD-II tiêu chuẩn

Các mã lỗi chuẩn quốc tế (DTC Codes):

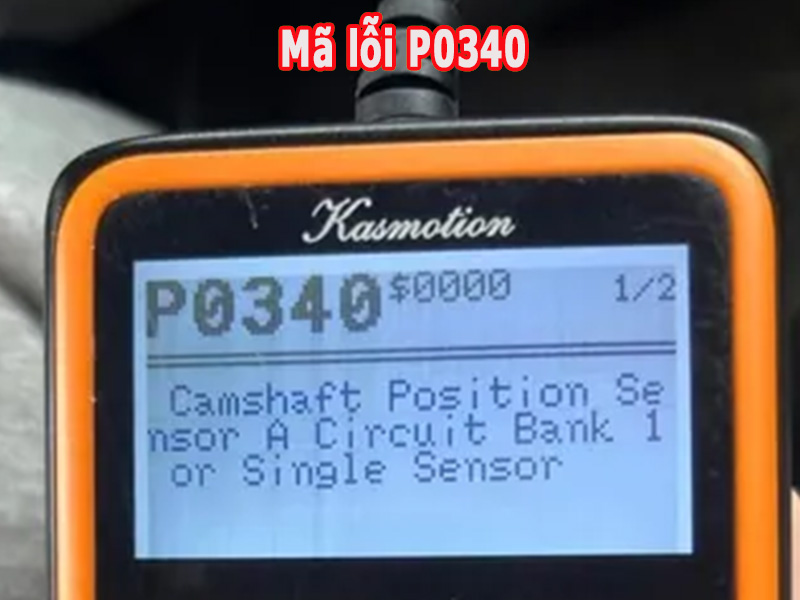

• P0340: Lỗi mạch điện cảm biến vị trí trục cam (Camshaft Position Sensor Circuit Malfunction) - Thường do đứt dây, lỏng giắc hoặc cháy mạch cảm biến.

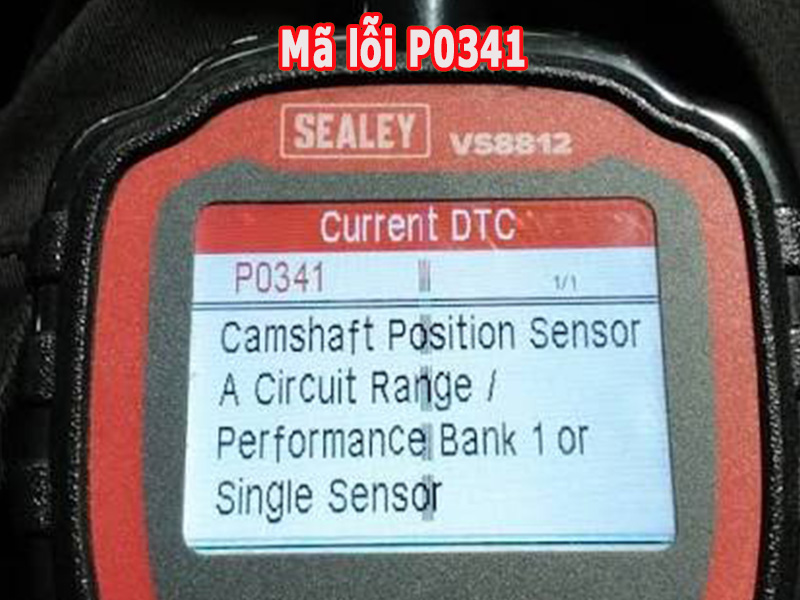

• P0341: Lỗi dải đo/Hiệu suất mạch cảm biến (CMP Sensor Circuit Range/Performance) - Tín hiệu bị nhiễu, sai lệch xung hoặc động cơ bị nhảy cam (lệch xích/dây đai truyền động).

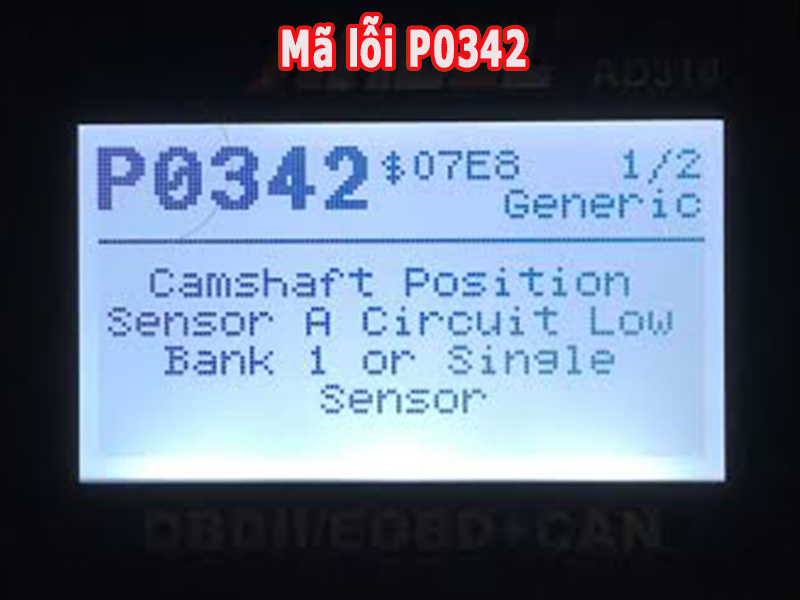

• P0342: Tín hiệu đầu vào mạch cảm biến trục cam quá thấp (Circuit Low Input).

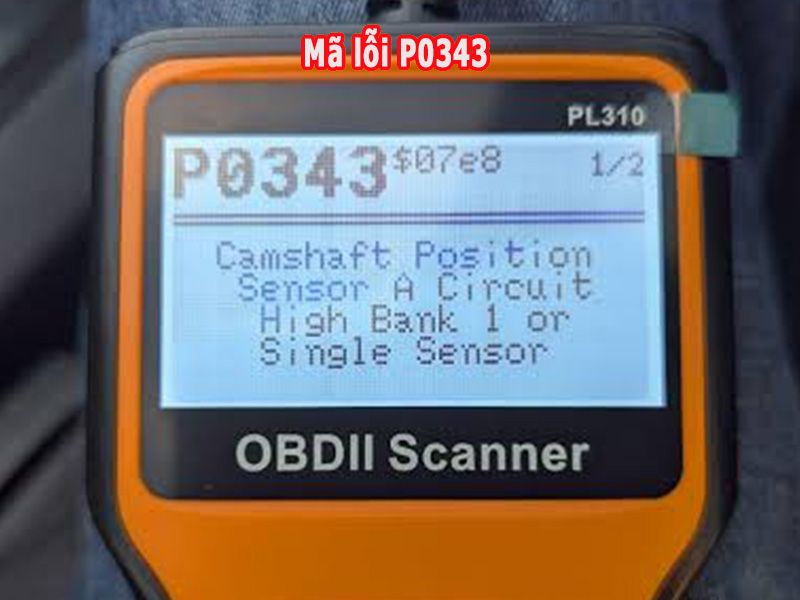

• P0343: Tín hiệu đầu vào mạch cảm biến trục cam quá cao (Circuit High Input).

Triệu chứng vận hành thực tế:

1. Khó khởi động (Hard Starting): Động cơ có hiện tượng "đề dài", phải mất từ 5 - 10 giây quay máy trục khuỷu thì ECU mới tính toán được chu kỳ dự phòng dựa vào cảm biến CKP để nổ máy.
2. Mất lửa/Bỏ máy (Engine Misfire): Xe bị rung giật mạnh ở chế độ không tải (Idling) do góc đánh lửa hoặc thời điểm phun dầu bị sai lệch cục bộ giữa các máy.
3. Hao nhiên liệu bất thường: Lượng nhiên liệu tiêu thụ tăng từ 15% - 20% kèm theo khói đen ở ống xả do béc phun mở sai thời điểm, nhiên liệu không cháy triệt để.
4. Chết máy đột ngột (Engine Stalling): Động cơ đang nóng, xe tự động tắt máy khi giảm ga hoặc dừng đèn đỏ. Chờ máy nguội lại đề nổ bình thường. Đây là hiện tượng "om cuộn dây" hoặc chết IC Hall khi gặp nhiệt độ cao của linh kiện sắp hỏng.

7. Quy trình chẩn đoán và Đo kiểm chuẩn kỹ thuật

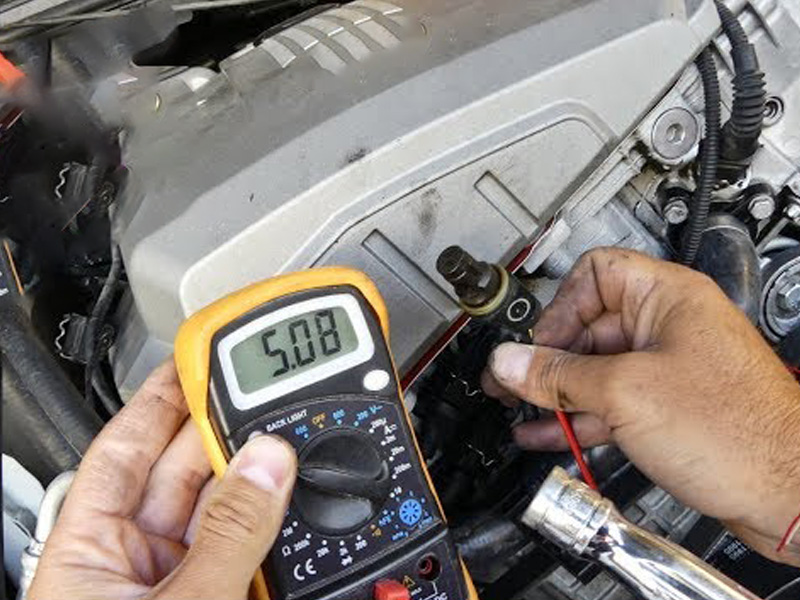

Bước 1: Kiểm tra nguồn và mát (Dành cho cảm biến Hall)

• Bật chìa khóa xe sang chế độ ON (nhưng không nổ máy).
• Rút giắc cảm biến, dùng đồng hồ VOM chuyển sang thang đo điện áp một chiều VDC (đặt dải 20V).
• Đo giữa chân nguồn (Pin 1) và chân mát (Pin 2). Điện áp tiêu chuẩn phải đạt từ 4.95V đến 5.05V (hoặc xấp xỉ 12V tùy dòng xe tải). Nếu không có áp, tiến hành đo thông mạch dây dẫn từ ECU về giắc để tìm vị trí đứt dây.

Bước 2: Đo điện trở (Dành cho cảm biến Từ điện)

• Tắt chìa khóa về chế độ OFF.
• Rút giắc cảm biến, chuyển đồng hồ VOM về thang đo điện trở Ohm (Ω) ở dải 2k.
• Đo trực tiếp vào 2 chân của cảm biến. Giá trị tiêu chuẩn phải nằm trong khoảng từ 200 Ω đến 1.500 Ω. Nếu điện trở bằng 0 Ω (đoản mạch trong) hoặc hiển thị OL (đứt cuộn dây), bắt buộc phải thay cảm biến mới.

Bước 3: Xem dạng xung (Bằng Máy hiện sóng Oscilloscope)

• Cắm lại giắc, nổ máy động cơ ở chế độ không tải.
• Kết nối đầu đo của máy Oscilloscope vào chân tín hiệu (Signal).
• Kết quả đạt chuẩn: Trên màn hình phải xuất hiện dải xung vuông liên tục, sắc nét, không bị mất đỉnh xung (đối với Hall) hoặc dải xung sin đều đặn có biên độ đối xứng (đối với từ điện). Nếu xung bị méo hoặc mất bước, đĩa xích tín hiệu trên trục cam có thể bị sứt mẻ hoặc đầu cảm biến bám quá nhiều mạt sắt từ tính.

8. Quy trình thay thế cảm biến trục cam

Các bước tháo dỡ linh kiện lỗi

• Ngắt nguồn điện hệ thống: Tắt máy, rút chìa khóa khỏi ổ điện và tháo cọc âm của bình ắc quy để ngắt dòng điện. Bước này giúp ngăn ngừa hiện tượng phóng điện hồ quang gây hư hỏng cổng logic của ECU trong quá trình cắm rút giắc.
• Làm sạch bề mặt cơ học: Dùng chổi cọ và khí nén thổi sạch toàn bộ bụi bẩn, đất cát bám xung quanh chân bệ cảm biến trên lốc máy. Thao tác này giúp ngăn tạp chất rơi vào trong khoang chứa trục cam khi rút cảm biến ra.
• Tháo giắc cắm điện: Dùng tay bóp nhẹ lẫy khóa nhựa của giắc điện và rút ra cẩn thận. Tuyệt đối không giật mạnh dây điện vì dễ làm tuột cốt pin hoặc đứt ngầm dây bên trong.
• Mở bu-lông cố định: Tháo bu-lông định vị đầu lục giác 10mm hoặc Torx T30. Dùng tay xoay nhẹ cảm biến theo hai chiều để nới lỏng lực mút của gioăng cao su, sau đó rút thẳng cảm biến ra ngoài.

Các bước lắp đặt linh kiện mới

• Kiểm tra gioăng chống chảy dầu: Kiểm tra kỹ độ dày của gioăng cao su (O-ring) trên cảm biến mới. Thoa một lớp dầu động cơ sạch lên bề mặt gioăng để chống rách gioăng khi ấn cảm biến vào bệ lốc máy.
• Cố định cảm biến vào bệ đỡ: Ấn cảm biến sát vào mặt phẳng bệ đỡ. Sử dụng cờ-lê lực siết bu-lông định vị với lực siết tiêu chuẩn từ 8 Nm đến 12 Nm. Tuyệt đối không siết quá lực vì sẽ làm nứt vỡ tai nhựa cố định hoặc làm cháy ren lốc máy bằng nhôm.
• Kết nối lại giắc điện: Cắm giắc điện của bó dây vào cảm biến mới cho đến khi nghe thấy tiếng "tạch" của lẫy khóa nhựa. Kết nối lại dây cáp vào cọc âm của bình ắc quy.

Quy trình xóa lỗi và nghiệm thu phần mềm

• Xóa dữ liệu bộ nhớ đệm: Cắm máy chẩn đoán chuyên dụng qua cổng kết nối OBD-II trên xe. Truy cập vào hộp điều khiển động cơ (ECM), quét lỗi hệ thống và phát lệnh Clear DTC Codes để xóa các mã lỗi lịch sử lưu trong bộ nhớ.
• Khởi tạo thuật toán thích ứng (Reset Adaption): Đối với các khối động cơ đời mới có van biến thiên kép, chọn chức năng nâng cao Camshaft Position Sensor Relearn để ECU xóa bỏ bản đồ sai lệch cũ và thiết lập bản đồ xung đồng bộ mới cho linh kiện vừa thay thế.
• Kiểm tra thực địa: Khởi động máy, giám sát thông số trực tiếp dữ liệu vòng quay trục cam xem có báo trạng thái đồng bộ với trục khuỷu hay không. Tiến hành chạy thử nghiệm trên đường ở các dải tải khác nhau để đảm bảo lỗi không tái diễn.
