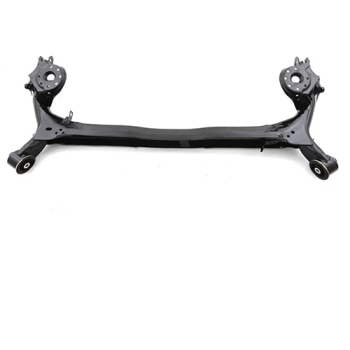

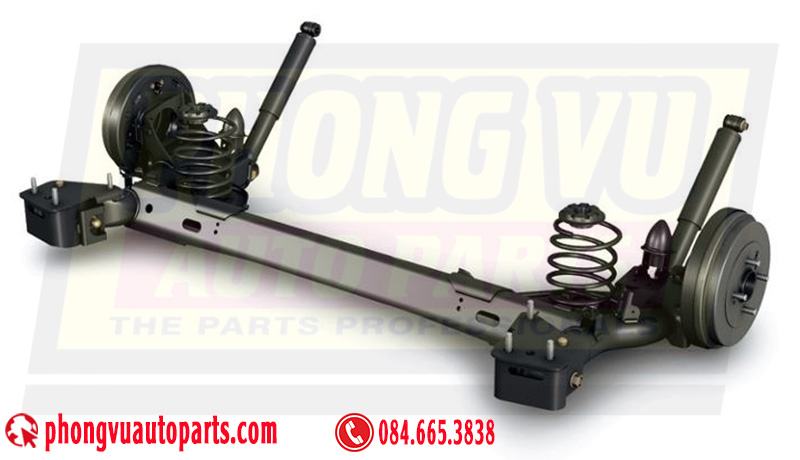

Dầm Cầu Sau (Rear Axle Beam) Trên Ô Tô: Cấu Tạo, Chức Năng Và Giải Pháp Sửa Chữa Tối Ưu
Dầm cầu sau (Rear Axle Beam) là thành phần cốt lõi thuộc hệ thống treo phụ thuộc và hệ thống truyền động gầm sau, quyết định trực tiếp đến độ ổn định, khả năng chịu tải cùng sự an toàn tổng thể của chiếc xe. Đối với các dòng xe sử dụng hệ thống treo dạng thanh xoắn hoặc cầu cứng chịu lực, việc thấu hiểu tường tận kết cấu cơ khí, nguyên lý hoạt động cùng các phương án xử lý sự cố kỹ thuật của dầm cầu sau là vô cùng quan trọng đối với cả người lái xe lẫn kỹ thuật viên sửa chữa chuyên nghiệp. Bài viết phân tích chuyên sâu dưới đây sẽ cung cấp góc nhìn toàn diện từ vị trí lắp đặt, cấu tạo chi tiết, chức năng vận hành cho đến các giải pháp khắc phục tối ưu giúp bạn tiết kiệm chi phí tối đa khi bộ phận này gặp hư hỏng kỹ thuật.

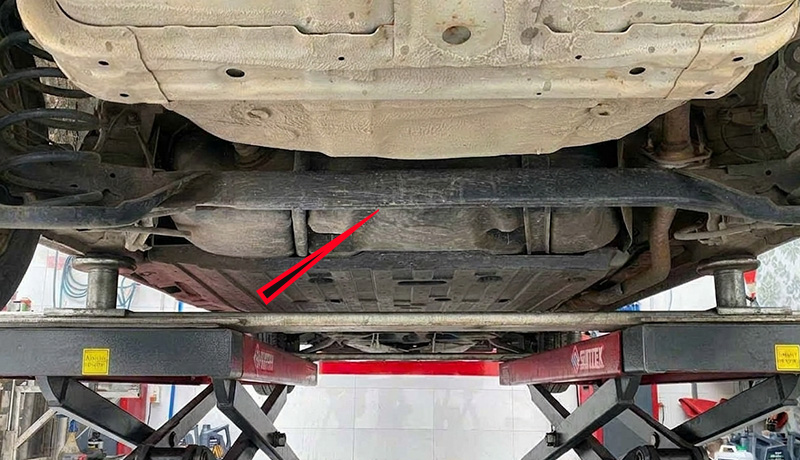

1. Vị Trí Lắp Đặt Của Dầm Cầu Sau Trên Xe Ô Tô
Dầm cầu sau được định vị cố định tại khu vực gầm phía sau của xe, nằm trực tiếp giữa hai bánh xe sau và chạy cắt ngang qua trục dọc thân xe nhằm kết nối cơ khí đồng bộ hệ thống bánh xe bên trái và bên phải với phần khung gầm chính hoặc thân xe liền khối. Cụ thể, bộ phận này được bắt chặt vào khung gầm thông qua các cao su đầu dầm cầu sau tại các điểm chịu lực phía trước, trong khi hai đầu ngoài của thanh dầm là nơi lắp đặt trực tiếp cụm moay-ơ bánh xe, hệ thống phanh, cùng với hệ thống giảm chấn bao gồm lò xo cuộn và giảm xóc thủy lực. Vị trí chiến lược này giúp dầm cầu sau tiếp nhận toàn bộ các phản lực truyền động từ mặt đường tác động lên hai bánh sau, đồng thời phân phối đều các lực này lên toàn bộ hệ thống khung gầm của xe để duy trì sự cân bằng động học tối ưu.
2. Phân Loại Kết Cấu Và Cấu Tạo Chi Tiết Của Dầm Cầu Sau
Về mặt cơ khí chế tạo, dầm cầu sau không đơn thuần chỉ là một thanh thép thô sơ mà là một kết cấu kỹ thuật phức tạp được tính toán kỹ lưỡng về độ bền kéo, độ cứng chống xoắn và khả năng đàn hồi vật liệu. Tùy thuộc vào kết cấu truyền động, hệ thống gầm sau được phân chia rõ rệt thành các biến thể cấu tạo khác nhau.
2.1. Phân loại các dạng kết cấu dầm cầu sau thông dụng

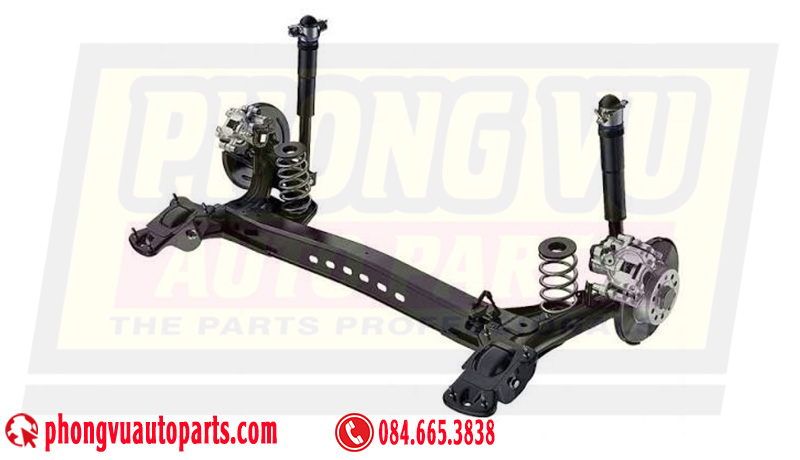

Dạng thanh xoắn chịu lực (Torsion Beam / Twist Beam)
Dạng thanh xoắn được chế tạo từ thép hợp kim cường lực cao cán định hình dạng ống rỗng chữ U ngược hoặc chữ V. Kết cấu này có khả năng xoắn nhẹ một cách có kiểm soát khi hai bánh xe chuyển động không đồng điệu, đóng vai trò tương tự như một thanh cân bằng tích hợp. Loại này phổ biến trên các dòng xe dẫn động cầu trước (FWD) như Toyota Vios, Honda City, Hyundai i10, Kia Morning...

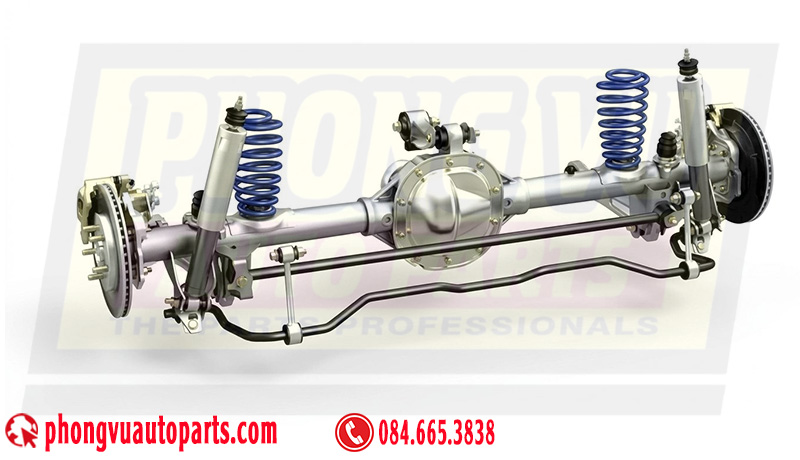

Dạng cầu cứng chịu lực (Live Axle / Solid Axle)
Dạng cầu cứng có thiết kế dạng ống thép đúc rỗng, dày và rất nặng, bọc kín toàn bộ trục bán trục và cụm vi sai ở chính giữa. Loại này vừa gánh toàn bộ trọng tải xe vừa truyền lực đẩy động cơ ra hai bánh sau, thường bắt gặp trên xe tải, xe bán tải và SUV khung gầm rời như Toyota Fortuner, Toyota Innova, Ford Transit.
2.2. Các thành phần linh kiện cấu thành cụm dầm cầu sau

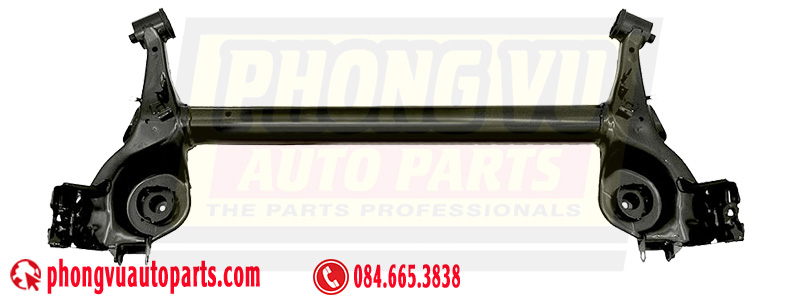

Thân dầm chịu lực chính (Main Beam Profile)
Thân dầm là thanh thép gánh lực ngang chịu uốn cong và lực vặn xoắn cơ học của toàn bộ hệ thống gầm sau.
Bệ đỡ moay-ơ và hệ thống phanh (Trailing Arms)
Two đầu tận cùng của thanh dầm được hàn gia cường các tấm thép dày đục lỗ chính xác để làm điểm tựa bắt chặt cụm moay-ơ bánh xe, cảm biến tốc độ ABS, hệ thống phanh sau, đảm bảo góc đặt bánh xe luôn được giữ cố định theo tiêu chuẩn của nhà sản xuất.
Gối đỡ lò xo và ụ bắt giảm chấn
Các tai bắt bằng kim loại được hàn trực tiếp lên thân dầm để làm điểm tỳ cho lò xo cuộn và điểm kết nối chân giảm xóc, giúp truyền toàn bộ lực xung kích từ mặt đường lên hệ thống giảm chấn của xe.
Cao su đầu dầm cầu sau (Rear Axle Bushings)
Đây là các khớp nối cấu tạo từ lõi thép bọc cao su lưu hóa cao cấp hoặc polyurethane chịu lực cao, nằm ở điểm kết nối giữa dầm cầu sau và khung gầm chính, có nhiệm vụ triệt tiêu hoàn toàn các rung động tần số cao, giảm tiếng ồn dội từ mặt đường vào khoang cabin và cho phép thanh dầm dao động lên xuống nhịp nhàng.
3. Chức Năng Vận Hành Cốt Lõi Của Dầm Cầu Sau
Trong hệ thống động học gầm xe ô tô, dầm cầu sau đảm nhận ba nhiệm vụ chiến lược không thể thay thế nhằm đảm bảo xe vận hành ổn định và an toàn.
3.1. Chịu tải trọng và duy trì hình học bánh xe ổn định
Dầm cầu sau gánh vác một phần lớn trọng lượng của đuôi xe, bao gồm cả hành khách ngồi hàng ghế sau và hành lý trong cốp, đồng thời giữ cho hai bánh sau luôn vuông góc và thẳng hàng với trục chuyển động của xe, ngăn chặn hiện tượng hai bánh sau bị choạng hoặc lệch góc đặt.
3.2. Giảm chấn động và hấp thụ lực vặn xoắn gầm
Khi xe di chuyển qua các cung đường gồ ghề, ổ gà hoặc khi vào cua tốc độ cao, dầm cầu sau sẽ tự xoắn nhẹ một góc nhất định để hấp thụ bớt lực ép vi sai giữa hai bánh xe, phối hợp với giảm xóc duy trì độ bám đường tối đa cho lốp xe.
3.3. Triệt tiêu hiện tượng sàng lắc đuôi xe
Bằng cách liên kết cứng hai bánh xe sau thông qua một kết cấu vững chắc gắn vào khung gầm thông qua các đệm cao su giảm chấn, bộ phận này ngăn không cho đuôi xe bị văng, sàng lắc hoặc mất kiểm soát khi phanh gấp hoặc chuyển làn ở dải tốc độ cao.

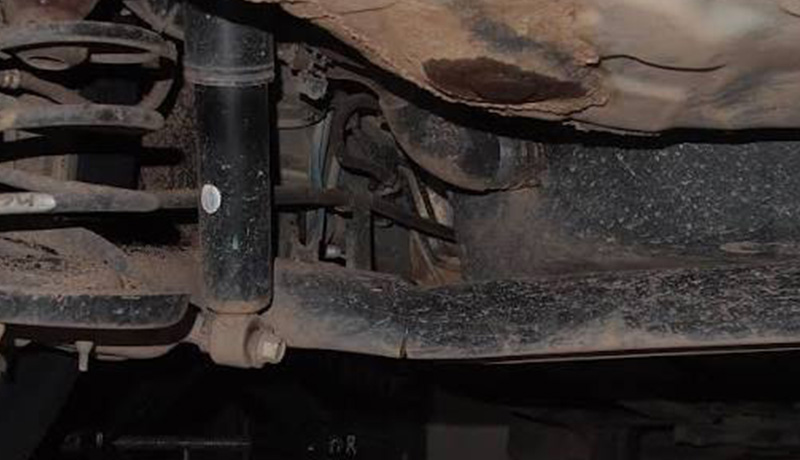

4. Các Dấu Hiệu Hư Hỏng Điển Hình Và Nguyên Nhân Kỹ Thuật
Trải qua thời gian dài vận hành dưới tải trọng lớn và chịu tác động trực tiếp từ môi trường khắc nghiệt như nước mưa, bùn đất, hóa chất tải rửa, dầm cầu sau có thể bị xuống cấp hoặc hư hỏng nghiêm trọng với các dấu hiệu nhận biết đặc trưng.
4.1. Tiếng kêu bất thường phát ra từ hệ thống gầm sau
Xuất hiện các tiếng cục cục, bành bạnh hoặc tiếng kim loại va đập khô khốc khi xe đi qua gờ giảm tốc, ổ gà hoặc khi tăng tốc và phanh xe, mà nguyên nhân chủ yếu là do cao su đầu dầm cầu sau bị lão hóa, rách mẻ, lỏng ắc dầm cầu hoặc bong tróc lớp cao su lưu hóa, khiến lõi sắt va đập trực tiếp vào khung gầm.
4.2. Đuôi xe bồng bềnh, sàng lắc hoặc mất kiểm soát khi vào cua
Khi lái xe ở tốc độ trên 60km/h hoặc lúc vào cua, người lái cảm thấy rõ rệt phần đuôi xe bị trượt, sàng nhẹ sang hai bên hoặc có cảm giác mất kiểm soát, hiện tượng này xảy ra do cao su đầu dầm bị rơ lỏng hoàn toàn làm mất khả năng định vị cứng thanh dầm, hoặc bản thân thanh dầm đã bị nứt gãy mối hàn do mỏi vật liệu.
4.3. Lốp xe sau mòn không đều và sai lệch góc đặt bánh xe
Mặt gai của hai lốp sau bị mòn lệch về một phía, báo hiệu góc đặt bánh xe đã bị sai lệch hoàn toàn, nguyên nhân thường do xe từng bị sập ổ gà rất mạnh hoặc bị va chạm giao thông từ phía sau khiến thanh dầm bị uốn cong biến dạng cơ học.
4.4. Rỉ sét ăn mòn và nứt nẻ bề mặt kết cấu kim loại
Khi nâng gầm xe kiểm tra định kỳ, phát hiện các lớp sơn tĩnh điện bảo vệ dầm cầu đã bị bong tróc, kim loại bị oxy hóa mục rỗng hoặc xuất hiện các vết rạn nứt chân chim tại các mối hàn liên kết kết cấu, đe dọa trực tiếp đến độ an toàn chịu lực của xe.
5. Phương Án Khắc Phục, Sửa Chữa Và Thay Thế Tối Ưu
Khi hệ thống gầm sau xác định có lỗi liên quan đến dầm cầu sau, tùy thuộc vào mức độ hư hỏng thực tế và kết cấu cơ khí mà các kỹ thuật viên sẽ áp dụng ba phương án xử lý kỹ thuật phương án tối ưu.
5.1. Quy trình xử lý lỗi dầm cầu sau theo từng mức độ hư hại
Phương án 1: Thay thế lẻ bộ cao su đầu dầm cầu sau bằng máy ép thủy lực
Áp dụng khi thanh dầm kim loại còn nguyên vẹn, không biến dạng nhưng các cục cao su giảm chấn bị rách, chai cứng. Kỹ thuật viên sẽ tháo rời cụm dầm, dùng máy ép thủy lực chuyên dụng để ép bỏ cục cao su cũ ra và ép chặt bộ cao su mới vào. Để gia tăng tuổi thọ và độ cứng gầm cho xe chạy dịch vụ hoặc tải nặng, chủ xe có thể chọn loại cao su Polyurethane có độ bền vượt trội so với cao su đúc thông thường. Đây là giải pháp cực kỳ kinh tế, giúp tiết kiệm tối đa chi phí cho chủ xe mà vẫn khôi phục hoàn toàn độ êm ái nguyên bản của gầm xe.
Phương án 2: Thay thế cụm dầm cầu sau bãi tháo xe nguyên bản
Thường áp dụng cho các dòng xe đời cũ khi phụ tùng mới chính hãng có giá quá đắt hoặc đã ngừng sản xuất. Việc lựa chọn dầm cầu bãi chất lượng từ các xe rã xác, xe tai nạn không hỏng gầm giúp đảm bảo độ bền vật liệu tiêu chuẩn OEM với mức chi phí chỉ bằng 1/3 hàng mới, tuy nhiên đòi hỏi quy trình kiểm tra hình học khắt khe bằng thước đo chuyên dụng để tránh mua phải dầm bị cong vênh tiềm ẩn.
Phương án 3: Thay thế dầm cầu sau mới chính hãng hoàn toàn
Bắt buộc phải thực hiện khi thanh dầm cũ đã bị tai nạn đâm đụng gây móp méo biến dạng nặng, gãy gập hoặc bị gỉ sét ăn mòn sâu vào kết cấu thép không thể phục hồi. Phương án này đảm bảo độ an toàn kỹ thuật tuyệt đối 100%, các thông số hình học góc đặt bánh xe chuẩn xác tuyệt đối nhưng đổi lại chi phí phụ tùng vật tư sẽ tương đối cao.
5.2. Yêu cầu bắt buộc về cân chỉnh thước lái sau sửa chữa
Sau bất kỳ quy trình tháo hạ, sửa chữa hoặc thay thế dầm cầu sau nào, xe bắt buộc phải được đưa lên máy cân chỉnh thước lái 3D chuyên dụng để thiết lập lại toàn bộ góc đặt bánh xe trước sau, đảm bảo xe không bị ăn lốp và vận hành hoàn toàn trên một đường thẳng ổn định.
6. Kết Luận
Dầm cầu sau giữ vai trò như một bộ xương sống kiên cố gánh vác và bảo vệ toàn bộ hệ thống chuyển động phía sau của chiếc xe ô tô. Việc chủ động lắng nghe các dấu hiệu bất thường từ gầm xe, thực hiện bảo dưỡng định kỳ các đệm cao su giảm chấn, lỏng ắc dầm gầm và đưa ra phương án sửa chữa thay thế kịp thời không chỉ giúp duy trì cảm giác lái êm ái, kéo dài tuổi thọ cho lốp xe mà trên hết là bảo vệ tính mạng an toàn cho chính bạn cùng những người đồng hành trên mọi hành trình di chuyển.
