Mô Bin Đánh Lửa (Ignition Coil) - Chi Tiết, Hỏng Hóc Thường Gặp Và Phương Án Khắc Phục

1. Mô Bin Đánh Lửa Là Gì?

Mô bin đánh lửa (Ignition Coil) là một trong những bộ phận cốt lõi của hệ thống đánh lửa trong động cơ ô tô, chịu trách nhiệm chuyển đổi điện áp thấp từ ắc quy (thường chỉ 12V) thành điện áp cao (khoảng 20.000 - 40.000V) để kích hoạt bugi, tạo tia lửa đốt cháy hỗn hợp nhiên liệu và không khí trong xy-lanh. Quá trình đánh lửa này đảm bảo động cơ có thể hoạt động ổn định và sinh ra công suất cần thiết để xe di chuyển.

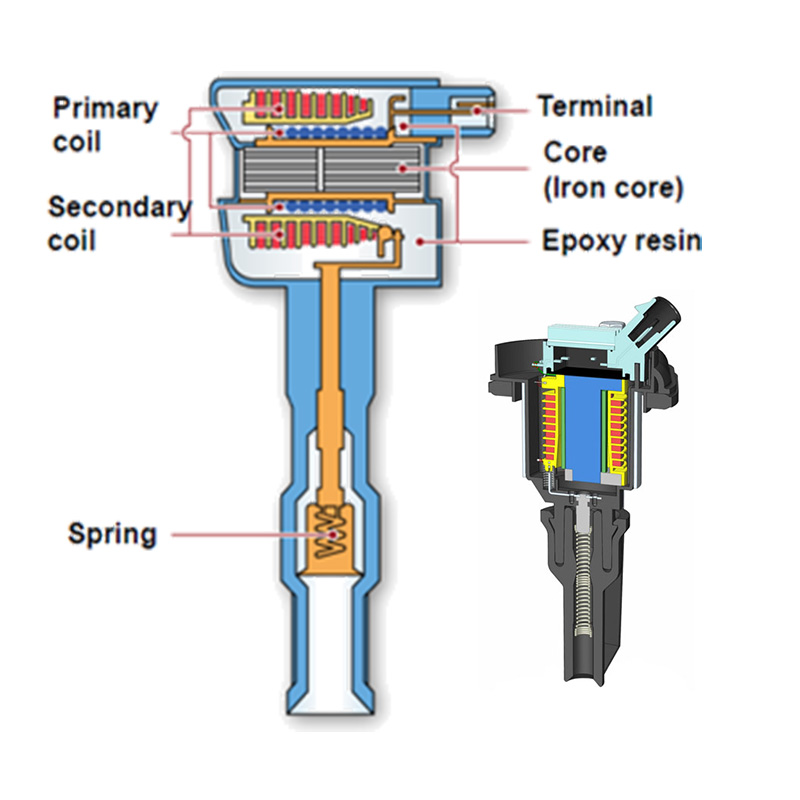

1.1. Cấu Tạo Của Mô Bin Đánh Lửa

Mô bin đánh lửa có cấu tạo gồm hai phần chính là cuộn sơ cấp và cuộn thứ cấp, hoạt động giống như một máy biến áp để nâng cao điện áp.

• Cuộn sơ cấp (Primary Coil): Được quấn bằng dây đồng, cuộn sơ cấp có số vòng dây tương đối ít và có nhiệm vụ nhận nguồn điện 12V từ ắc quy. Cuộn sơ cấp sẽ tạo ra từ trường khi có dòng điện đi qua.

• Cuộn thứ cấp (Secondary Coil): Được quấn bằng dây đồng mỏng hơn với số vòng dây lớn hơn gấp hàng nghìn lần so với cuộn sơ cấp. Từ trường biến đổi từ cuộn sơ cấp sẽ tạo ra điện áp cao ở cuộn thứ cấp, đủ mạnh để tạo ra tia lửa tại bugi.

• Lõi sắt: Lõi sắt trong mô bin giúp tăng cường từ trường, làm cho quá trình truyền điện áp từ cuộn sơ cấp sang cuộn thứ cấp diễn ra hiệu quả hơn.

1.2. Nguyên Lý Hoạt Động

Mô bin đánh lửa hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi dòng điện đi qua cuộn sơ cấp, một từ trường được tạo ra xung quanh nó. Khi dòng điện đột ngột bị ngắt (nhờ bộ điều khiển đánh lửa hoặc hệ thống điểm lửa), từ trường này sẽ nhanh chóng sụp đổ, gây ra sự cảm ứng điện trong cuộn thứ cấp.

Cuộn thứ cấp với số vòng dây lớn sẽ tạo ra điện áp cao, có thể lên đến 40.000V hoặc cao hơn, và truyền đến bugi để tạo tia lửa, đốt cháy hỗn hợp nhiên liệu và không khí trong xy-lanh. Quá trình này diễn ra đồng bộ với hoạt động của động cơ, đảm bảo thời điểm đánh lửa chính xác để tạo công suất tối đa.

2. Phân Loại Mô Bin Đánh Lửa​​​​​​​

Có nhiều loại mô bin đánh lửa được sử dụng trong các loại động cơ khác nhau, từ những hệ thống cũ đến các công nghệ hiện đại. Dưới đây là các loại mô bin phổ biến nhất:

2.1. Mô Bin Phân Phối (Distributor Coil)

Đây là hệ thống mô bin cũ, sử dụng trên nhiều động cơ đời trước. Mô bin này được kết nối với một bộ phân phối (distributor) để gửi điện áp cao đến từng bugi theo thứ tự nổ của động cơ.

• Ưu điểm: Thiết kế đơn giản, dễ thay thế.
• Nhược điểm: Hiệu suất không cao, dễ bị mài mòn do sử dụng các bộ phận cơ khí.

2.2. Mô Bin Đánh Lửa Không Phân Phối (Distributor-less Ignition Coil)

Hệ thống này loại bỏ bộ phân phối cơ học và sử dụng mô bin riêng biệt cho từng nhóm bugi hoặc từng xy-lanh. Thay vì sử dụng bộ phân phối, mô bin được điều khiển trực tiếp bởi ECU (bộ điều khiển động cơ).

• Ưu điểm: Hiệu suất đánh lửa tốt hơn, ít mài mòn hơn so với hệ thống có phân phối.
• Nhược điểm: Chi phí thay thế cao hơn so với mô bin truyền thống.

2.3. Mô Bin Đánh Lửa Tích Hợp Bugi (Coil-on-Plug - COP)

Đây là loại mô bin tiên tiến nhất và được sử dụng rộng rãi trên các động cơ hiện đại. Mỗi bugi được trang bị một mô bin đánh lửa riêng biệt, giúp loại bỏ hoàn toàn hệ thống dây cao áp.

• Ưu điểm: Độ chính xác cao, giảm tổn thất điện áp, giảm nhiễu điện từ.
• Nhược điểm: Chi phí thay thế cao, đòi hỏi kỹ thuật kiểm tra và bảo dưỡng phức tạp hơn.

3. Các Hỏng Hóc Thường Gặp Ở Mô Bin Đánh Lửa

Dù mô bin đánh lửa được thiết kế để hoạt động bền bỉ, nó vẫn có thể bị hỏng do các yếu tố như nhiệt độ cao, độ ẩm, hao mòn tự nhiên, hoặc các sự cố điện áp. Dưới đây là một số hỏng hóc phổ biến:

3.1. Cháy Cuộn Dây

Khi cuộn dây bên trong mô bin bị quá nhiệt hoặc chịu tải điện quá lớn, các lớp cách điện giữa các cuộn dây có thể bị phá vỡ, dẫn đến ngắn mạch và cháy cuộn dây. Điều này sẽ làm giảm khả năng truyền điện áp cao đến bugi.

• Triệu chứng: Động cơ chạy không đều, tiêu hao nhiên liệu tăng, hoặc xe khó khởi động.

​​​​​​​

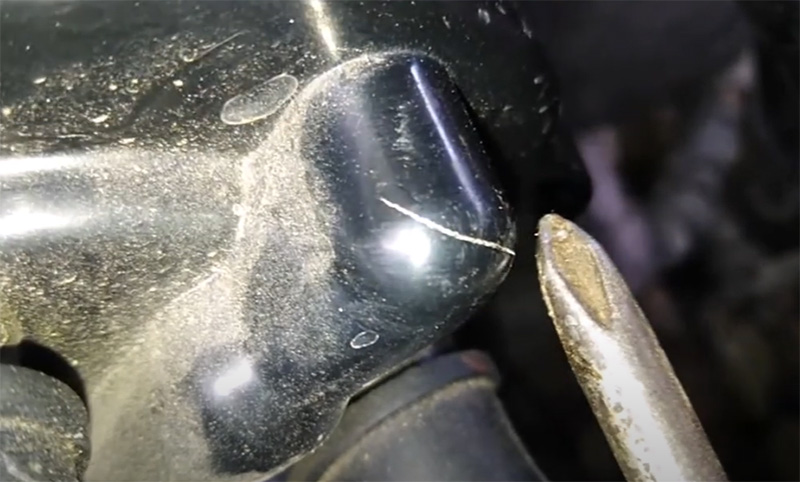

3.2. Rò Rỉ Điện Cao Áp

Lớp vỏ cách điện của mô bin có thể bị hỏng theo thời gian do nhiệt độ cao và độ ẩm, dẫn đến hiện tượng rò rỉ điện cao áp. Điều này làm cho điện áp không truyền được đến bugi mà rò rỉ ra các bộ phận khác, gây mất điện áp và giảm hiệu quả đánh lửa.

• Triệu chứng: Hiệu suất đánh lửa kém, bugi không hoạt động đúng cách, xe khó tăng tốc.

3.3. Hỏng Kết Nối Điện

Mô bin đánh lửa kết nối với hệ thống điện của xe qua các giắc cắm và dây dẫn. Nếu các kết nối này bị hỏng, lỏng lẻo hoặc bị oxy hóa, mô bin sẽ không thể hoạt động bình thường.

• Triệu chứng: Động cơ mất lửa ngẫu nhiên, báo lỗi trên đèn Check Engine.

3.4. Tăng Nhiệt Độ Do Hoạt Động Liên Tục

Mô bin đánh lửa phải hoạt động trong điều kiện nhiệt độ cao liên tục. Nếu hệ thống làm mát của động cơ không hoạt động tốt hoặc môi trường quá nóng, nhiệt độ cao có thể làm suy giảm độ bền của vật liệu cách điện và các cuộn dây bên trong mô bin.

• Triệu chứng: Động cơ bị nóng quá mức, hỏng hóc liên tục khi động cơ vận hành ở nhiệt độ cao.

3.5. Lỗi Liên Quan Đến Hệ Thống Đánh Lửa Khác

Hỏng hóc ở các bộ phận khác trong hệ thống đánh lửa như bugi hoặc cảm biến trục khuỷu cũng có thể ảnh hưởng đến hoạt động của mô bin đánh lửa. Một bugi bị hỏng có thể làm tăng điện áp ngược lại vào mô bin, dẫn đến cháy hoặc hỏng mô bin.

• Triệu chứng: Mất công suất động cơ, rung lắc mạnh khi động cơ hoạt động.

4. Phương Án Khắc Phục Và Thay Thế Mô Bin Đánh Lửa

4.1. Kiểm Tra Mô Bin Đánh Lửa

Trước khi quyết định thay thế mô bin, cần tiến hành kiểm tra cẩn thận để xác định chính xác nguyên nhân gây ra sự cố. Một số phương pháp kiểm tra bao gồm:

• Kiểm tra điện áp đầu ra: Sử dụng thiết bị đo để kiểm tra điện áp đầu ra từ mô bin. Nếu điện áp không đạt chuẩn, mô bin có thể đã hỏng.

• Kiểm tra tính liên tục của cuộn dây: Sử dụng đồng hồ đo điện để kiểm tra tính liên tục của cuộn sơ cấp và cuộn thứ cấp. Nếu có sự gián đoạn, cuộn dây đã bị hỏng.

4.2. Thay Thế Mô Bin Đánh Lửa

Nếu mô bin đánh lửa bị hỏng hoàn toàn, việc thay thế là cần thiết. Dưới đây là các bước cơ bản để thay thế mô bin:

1. Ngắt kết nối ắc quy: Đảm bảo an toàn trước khi tháo mô bin.
2. Tháo mô bin cũ: Sử dụng dụng cụ thích hợp để tháo mô bin cũ khỏi vị trí lắp đặt.
3. Lắp mô bin mới: Lắp mô bin mới vào vị trí và đảm bảo các kết nối được thực hiện chắc chắn.
4. Khởi động xe và kiểm tra: Sau khi lắp mô bin mới, khởi động xe và kiểm tra xem động cơ có hoạt động bình thường không.

4.3. Chọn Mô Bin Chất Lượng

Lựa chọn mô bin chất lượng từ các nhà sản xuất uy tín như Bosch, Denso, Delphi là cực kỳ quan trọng để đảm bảo hiệu suất và độ bền lâu dài. Mô bin chất lượng cao không chỉ tăng cường khả năng đánh lửa mà còn giúp tiết kiệm nhiên liệu và giảm thiểu sự cố trong quá trình vận hành.

5. Bảo Dưỡng Định Kỳ Mô Bin Đánh Lửa

Để kéo dài tuổi thọ của mô bin đánh lửa và đảm bảo hệ thống đánh lửa hoạt động ổn định, việc bảo dưỡng định kỳ là rất quan trọng. Nên thực hiện các bước kiểm tra sau mỗi 50.000 - 70.000 km hoặc theo khuyến nghị của nhà sản xuất:

• Kiểm tra bugi: Bugi phải luôn hoạt động tốt để tránh gây quá tải cho mô bin.
• Kiểm tra kết nối điện: Đảm bảo các giắc cắm và dây dẫn của mô bin luôn chắc chắn và không bị oxy hóa.
• Kiểm tra hệ thống làm mát: Đảm bảo nhiệt độ động cơ luôn được kiểm soát tốt để tránh hư hỏng mô bin do quá nhiệt.

6. Kết Luận

Mô bin đánh lửa là một bộ phận thiết yếu trong hệ thống đánh lửa của động cơ ô tô. Việc nhận biết các dấu hiệu hỏng hóc và tiến hành thay thế, sửa chữa kịp thời sẽ giúp động cơ hoạt động ổn định và tiết kiệm nhiên liệu. Để tránh các sự cố không mong muốn, hãy đảm bảo rằng bạn luôn chọn mô bin chất lượng từ các nhà sản xuất uy tín và thực hiện bảo dưỡng định kỳ.
