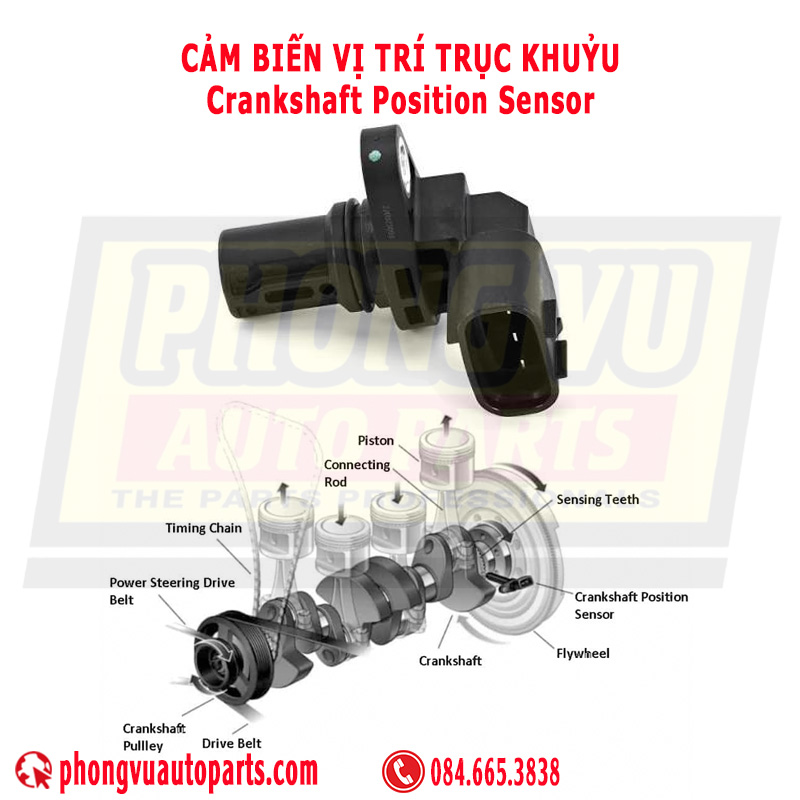

Cảm Biến Vị Trí Trục Khuỷu (Crankshaft Position Sensor)

​​​​​​​

1. Giới thiệu về cảm biến vị trí trục khuỷu (CKP)

Trong kiến trúc hệ thống điều khiển điện tử động cơ hiện đại, cảm biến vị trí trục khuỷu (Crankshaft Position Sensor - viết tắt là CKP) đóng vai trò là một trong những thiết bị đầu vào (Input) quan trọng bậc nhất.
Bộ phận này giữ nhiệm vụ giám sát liên tục tốc độ quay và vị trí góc quay của trục khuỷu. Tín hiệu số hoặc xung điện áp tương tự từ cảm biến CKP sẽ được truyền thẳng về hộp điều khiển trung tâm ECU (Engine Control Unit).
Nếu không có dữ liệu từ cảm biến này, ECU sẽ rơi vào trạng thái "mất phương hướng", không thể xác định được pít-tông đang ở chu trình nào để đưa ra các quyết định điều khiển tiếp theo, khiến động cơ hoàn toàn không thể vận hành.

2. Cấu tạo chi tiết

2.1. Vòng răng phát xung (Reluctor Ring)

• Được đúc bằng thép từ tính hoặc dập rãnh, lắp cố định ở đầu buly trục khuỷu hoặc đuôi bánh đà.
• Cấu trúc răng phổ biến nhất là hệ thống 60-2 (có tổng cộng 60 răng theo lý thuyết nhưng bị cắt bớt 2 răng liên tiếp để tạo khoảng khuyết mốc) hoặc 36-1. Khoảng khuyết này chính là điểm mốc kỹ thuật giúp ECU định vị Điểm Chết Trên (TDC) của xi-lanh số 1.

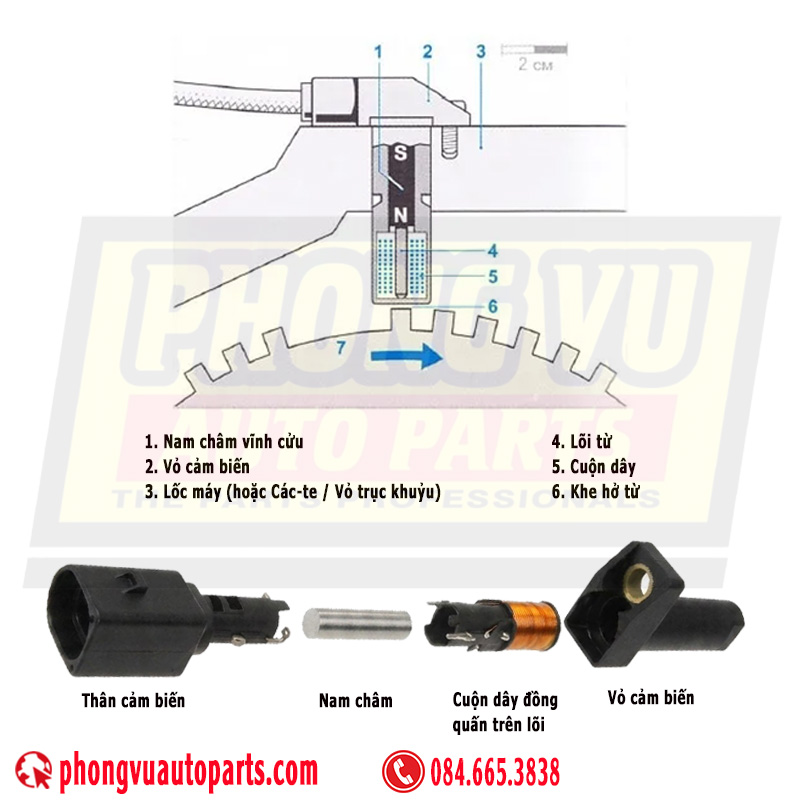

2.2. Chi tiết cấu tạo bên trong bộ cảm biến

• Loại Điện từ: Gồm một lõi nam châm vĩnh cửu, bọc xung quanh bởi một cuộn dây đồng mảnh cách điện. Đầu cảm biến được phủ lớp nhựa cứng chịu nhiệt cao bọc kín chống thấm dầu.
• Loại Hiệu ứng Hall: Gồm một đĩa bán dẫn tinh thể (phần tử Hall), tích hợp mạch khuếch đại tín hiệu và vi mạch số (IC) nằm chung trong một vỏ bọc, đi kèm một nam châm mồi để tạo từ trường nền.
• Loại Quang học: Gồm một cặp diode phát quang (LED) đối diện với một transistor quang thu ánh sáng (Phototransistor), phân tách ở giữa bởi một đĩa quay đục lỗ vạch.

3. Chức năng kỹ thuật trong hệ thống

• Xác định tốc độ vòng tua máy (Engine Speed - RPM): Tần số xung gửi về tỉ lệ thuận với tốc độ quay của trục khuỷu. ECU dùng thông số này để điều khiển chế độ không tải (Idling), kiểm soát giới hạn vòng tua an toàn (Rev Limiter) và tính toán áp suất dầu tối ưu.
• Định thời điểm đánh lửa (Ignition Advance Timing Control): ECU dựa vào vị trí góc quay của trục khuỷu để tính toán góc đánh lửa sớm. Bugi sẽ nhận lệnh phóng điện chính xác trước khi pít-tông đạt Điểm Chết Trên (TDC) ở kỳ nén, tối ưu hóa áp suất cháy buồng đốt.
• Định thời lượng và chu kỳ phun nhiên liệu (Fuel Injection Timing): Quyết định thời điểm mở kim phun (Injector Open) trùng khớp với kỳ nạp của từng xi-lanh, kiểm soát tỷ lệ hòa khí (Air-Fuel Ratio) tiệm cận mức lý tưởng 14.7:1.
• Giám sát hiện tượng bỏ máy (Misfire Detection): Khi một xi-lanh bị bỏ máy (không sinh lực), tốc độ quay của trục khuỷu sẽ bị sụt giảm cục bộ trong vài mili-giây tại đúng góc quay đó. ECU sẽ phát hiện ra sự giảm tốc bất thường này thông qua cảm biến CKP để kích hoạt đèn báo lỗi bảo vệ bầu lọc khí thải Catalytic.

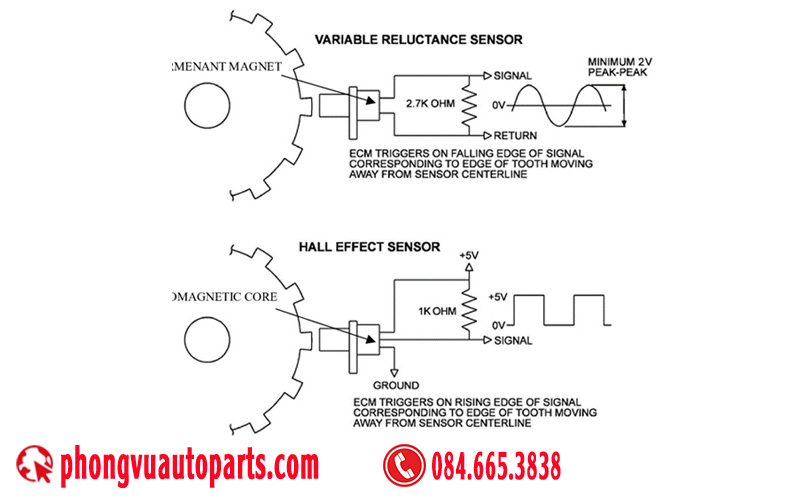

4. Nguyên lý hoạt động

• Khi một răng thép tiến gần đến đầu cảm biến, khe hở không khí giảm xuống tối thiểu, độ từ thẩm tăng lên làm dòng từ thông (Magnetic Flux) chạy qua cuộn dây hoặc phần tử Hall tăng mạnh.
• Khi rãnh răng (khoảng hở giữa hai răng) đi qua, khe hở không khí đạt tối đa, từ thông sụt giảm nhanh chóng.
• Khi khoảng khuyết (vị trí mất răng mốc) quét qua đầu cảm biến, dòng từ thông sinh ra một biến thiên đặc biệt lớn. ECU lập tức nhận diện đây là tín hiệu mốc chỉ thị vị trí cốt lõi để bắt đầu đếm số răng, từ đó tính toán ra chính xác vị trí góc quay hiện tại của trục khuỷu theo độ hình học (0 - 360 độ).

5. Phân loại cảm biến trục khuỷu

Trong công nghệ chẩn đoán và kỹ thuật sửa chữa ô tô hiện đại, việc nhận biết và phân loại chính xác dòng cảm biến vị trí trục khuỷu (CKP) đang trang bị trên xe là yêu cầu bắt buộc. Mỗi loại cảm biến sở hữu cấu trúc mạch điện, số lượng chân giắc và dạng xung tín hiệu đầu ra hoàn toàn khác nhau. Điều này quyết định trực tiếp đến cách đo kiểm, cài đặt thang đo trên đồng hồ vạn năng VOM hay máy đo xung sóng chuyên dụng (Oscilloscope).
Hiện nay, hệ thống quản lý động cơ đốt trong sử dụng 3 loại cảm biến trục khuỷu chính dưới đây:

5.1. Cảm biến vị trí trục khuỷu loại Điện từ (Magnetic Induction Sensor)

• Cấu tạo vật lý: Đây là dòng cảm biến có cấu trúc cơ học đơn giản và độ bền bỉ cao nhất. Cấu tạo bên trong chỉ bao gồm một lõi nam châm vĩnh cửu và một cuộn dây đồng mảnh quấn xung quanh, được bọc bảo vệ bằng lớp vỏ nhựa chịu nhiệt đúc kín.
• Nhận diện giắc cắm: Thông thường chỉ có 2 chân dây tín hiệu (Kênh dương và Kênh âm). Ở một số dòng xe châu Âu đời cũ, giắc cắm có thể xuất hiện dây thứ 3, nhưng đây thực chất là lớp lưới bọc kim (Shield) nối trực tiếp về Mass thân xe nhằm mục đích chống nhiễu từ trường cho đường truyền.
• Đặc điểm xung tín hiệu: Cảm biến điện từ tự sinh điện khi làm việc mà không cần nguồn điện ngoài kích hoạt. Khi các răng thép quét qua, đầu cảm biến xuất ra tín hiệu xung dạng hình sin (Analog). Một đặc tính kỹ thuật cốt lõi thợ máy cần nhớ: Biên độ điện áp (V) và tần số xung (Hz) của loại này không cố định mà tỉ lệ thuận với tốc độ vòng tua máy. Khi đề máy, xung chỉ đạt khoảng 0.5V – 2V AC, nhưng khi động cơ tua cao, điện áp có thể vọt lên trên 30V AC.
• Ứng dụng thực tế: Thường gặp phổ biến trên các thế hệ xe tải hạng nặng, các dòng xe du lịch đời cũ hoặc hệ thống máy dầu truyền thống.

5.2. Cảm biến vị trí trục khuỷu loại Hiệu ứng Hall (Hall Effect Sensor)

• Cấu tạo vật lý: Cấu trúc phức tạp và hiện đại hơn, bao gồm một đĩa bán dẫn tinh thể (phần tử Hall), một nam châm mồi để tạo từ trường nền và một vi mạch số IC (Khuếch đại và chuyển đổi trạng thái logic) tích hợp chung trong một cụm đầu đọc.
• Nhận diện giắc cắm: Luôn luôn sở hữu 3 chân dây kết nối kỹ thuật, bao gồm:
  1. Chân nguồn cấp (Vcc):  Nhận nguồn điện áp ổn định 5V (hoặc 12V trên một số dòng xe) từ hộp ECU cấp xuống.
  2. Chân Mass (Gnd): Nối về Mass hộp hoặc Mass thân xe.
  3. Chân tín hiệu (Signal): Truyền chuỗi xung điện về ECU.
• Đặc điểm xung tín hiệu: Xuất ra tín hiệu xung vuông kỹ thuật số (Digital) sắc nét với hai trạng thái logic High/Low (On/Off). Khác với loại điện từ, biên độ điện áp xung của cảm biến Hall luôn giữ ở mức cố định (ví dụ dao động vuông từ 0V vọt lên 5V và rớt về 0V) bất kể động cơ đang quay ở tốc độ không tải hay tốc độ tối đa. Chỉ có tần số xung (mật độ xung/giây) là thay đổi theo tốc độ vòng tua máy.
• Ứng dụng thực tế: Là dòng cảm biến trục khuỷu chiếm thị phần lớn nhất hiện nay, trang bị bắt buộc trên hầu hết các dòng xe du lịch hiện đại đạt tiêu chuẩn khí thải Euro 4, Euro 5 và Euro 6.

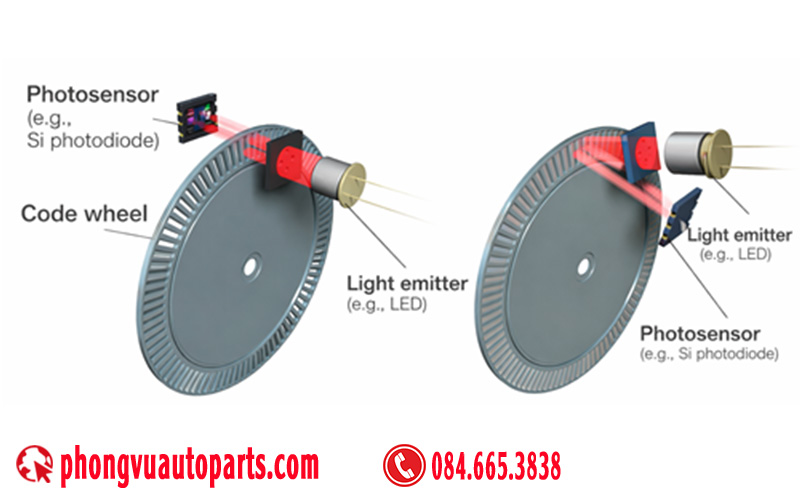

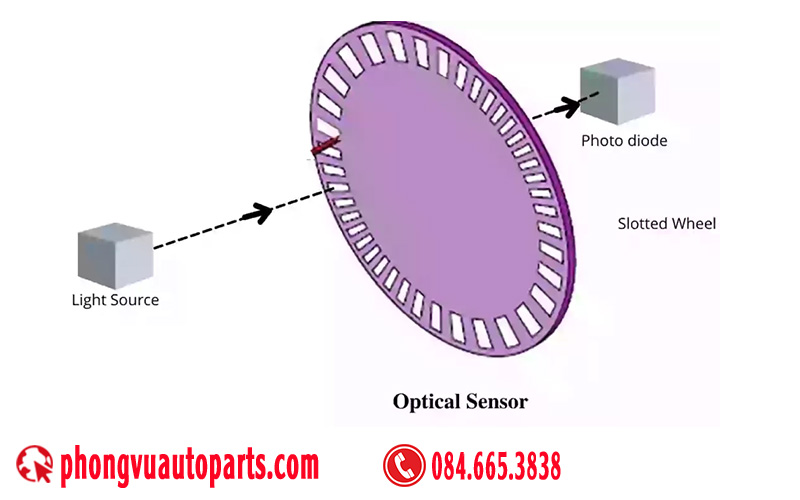

5.3. Cảm biến vị trí trục khuỷu loại Quang học (Optical Sensor)

• Cấu tạo vật lý: Gồm một đĩa định vị đục các vạch rãnh phân độ hướng tâm gắn đồng trục với bánh răng quay. Nằm hai bên đĩa là một cụm Diode phát quang (đèn LED phát ánh sáng hồng ngoại) đối diện trực tiếp với một Transistor quang thu ánh sáng (Phototransistor).
• Nhận diện giắc cắm: Thường có từ 4 đến 5 chân dây do cấu trúc tích hợp sâu. Cảm biến quang học cần chân nguồn cấp (5V), chân Mass, chân tín hiệu đo góc quay trục khuỷu (Kênh POS) và chân tín hiệu xác định điểm chết trên (Kênh REF).
• Đặc điểm xung tín hiệu: Khi đĩa quay, các rãnh đục sẽ liên tục ngắt hoặc cho phép chùm tia sáng đi qua, kích hoạt phototransistor đóng/mở liên tục để tạo ra chuỗi xung vuông kỹ thuật số có độ chính xác hình học cực cao. Hệ thống này có khả năng phân tách góc quay chi tiết đến từng độ một, giúp ECU bắt nhịp động cơ nhạy bén hơn. Tuy nhiên, nhược điểm lớn nhất của nó là cực kỳ nhạy cảm với bụi bẩn, dầu nhớt rò rỉ hoặc mạt sắt. Chỉ cần một màng dầu mỏng bám mờ thấu kính, cảm biến sẽ mất khả năng đo kiểm ngay lập tức.
• Ứng dụng thực tế: Hiện nay các hãng xe gần như đã khai tử loại cảm biến này trên lốc máy do môi trường đáy động cơ quá khắc nghiệt. Bạn chỉ có thể tìm thấy cấu trúc này trên một số dòng xe Nhật, Hàn đời sâu hoặc các xe sử dụng bộ chia điện (bộ băm xung) truyền thống gắn ở đầu trục cam.

Bảng so sánh thông số kỹ thuật giữa các loại cảm biến trục khuỷu

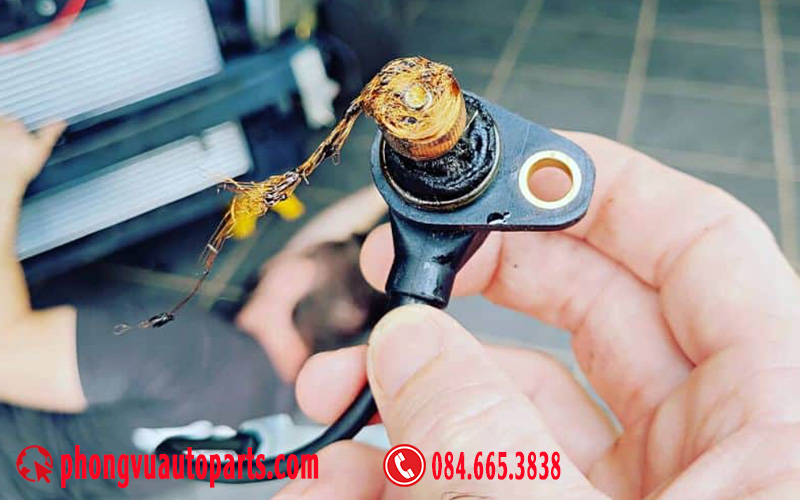

6. Các dấu hiệu hỏng cảm biến vị trí trục khuỷu và mã lỗi chẩn đoán

Khi cảm biến vị trí trục khuỷu (CKP) gặp trục trặc, hệ thống điều khiển động cơ sẽ ngay lập tức bị sai lệch. Tùy thuộc vào mức độ hư hỏng của mạch điện hoặc lõi từ tính bên trong, xe sẽ xuất hiện các triệu chứng hư hỏng rõ rệt từ nhẹ đến nặng.

6.1. Các hiện tượng hỏng cảm biến trục khuỷu thường gặp khi xe vận hành

• Động cơ đề dài, khó nổ hoặc không thể khởi động (Hard Starting / No Start): Khi vặn chìa khóa hoặc bấm nút Start/Stop, hệ thống máy đề vẫn kéo vô-lăng điện quay khỏe nhưng động cơ không thể bắt lửa để nổ máy. Nguyên nhân do ECU hoàn toàn mất tín hiệu vòng tua máy (RPM = 0), hộp điều khiển sẽ chủ động ngắt relay bơm xăng và ngắt kích hoạt cuộn đánh lửa (bô-bin) nhằm mục đích bảo vệ an toàn cho động cơ.
• Máy nổ rung giật, hụt ga dữ dội khi tăng tốc (Engine Misfiring / Hesitation): Hiện tượng này xảy ra khi mạch dây bị lỏng hoặc cảm biến bị chập chờn gây mất xung cục bộ. ECU nhận sai lệch dữ liệu vị trí pít-tông, dẫn đến việc ra lệnh đánh lửa sai thời điểm (áp suất cháy đẩy ngược hành trình pít-tông) hoặc phun xăng không đồng bộ, làm xe bị mất công suất, bỏ máy và rung giật dữ dội khi đạp ga.
• Chết máy đột ngột khi động cơ nóng lên (Pan bệnh bỏ máy do nhiệt): Đây là hiện tượng hư hỏng kinh điển nhất của loại cảm biến điện từ (2 dây). Khi xe hoạt động được một khoảng thời gian, nhiệt độ khoang máy tăng cao làm cuộn dây đồng bên trong cảm biến bị giãn nở nhiệt, dẫn đến đứt mạch ngầm nội bộ và làm mất tín hiệu lập tức. Khi xe chết máy, tài xế đề lại ngay sẽ không nổ. Tuy nhiên, nếu đỗ xe chờ từ 15 – 30 phút cho máy nguội hẳn, cuộn dây co lại và tiếp xúc mạch được phục hồi thì xe lại nổ máy bình thường.
• Kim đồng hồ vòng tua (RPM) trên táp-lô rơi về số 0: Khi xe đang di chuyển trên đường, nếu cảm biến CKP đột ngột mất tín hiệu, bạn sẽ thấy kim hiển thị vòng tua máy trên bảng đồng hồ táp-lô ngay lập tức rơi tự do về vạch số 0 (hoặc nhảy loạn xạ) dù động cơ vẫn đang quay theo quán tính của xe.

6.2. Mã lỗi P0335 xử lý như thế nào và các mã lỗi tiêu chuẩn OBD-II

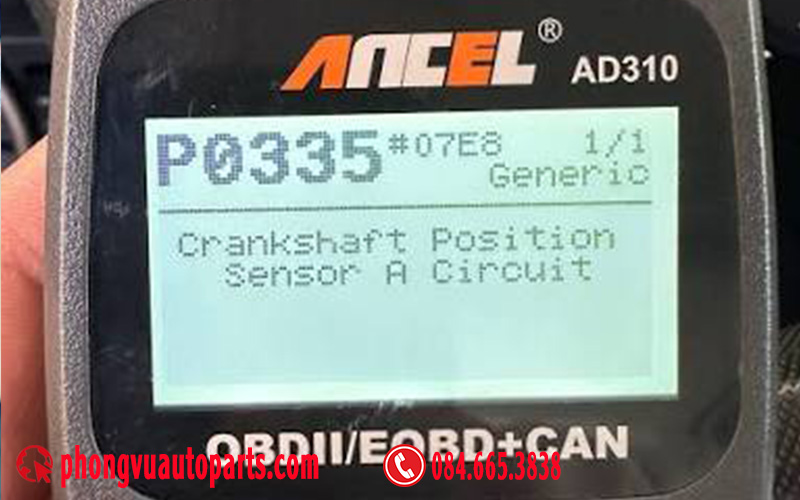

• Mã lỗi P0335 - Crankshaft Position Sensor A Circuit Malfunction: Đây là mã lỗi phổ biến nhất báo hiệu lỗi phần cứng mạch điện hoặc cảm biến mất kết nối hoàn toàn với ECU. Để xử lý lỗi P0335, thợ máy cần kiểm tra ngay giắc cắm có bị lỏng, chân pin có bị rỉ sét, đường dây từ cảm biến về ECU có bị đứt nát hay chạm mát không trước khi quyết định thay linh kiện mới.

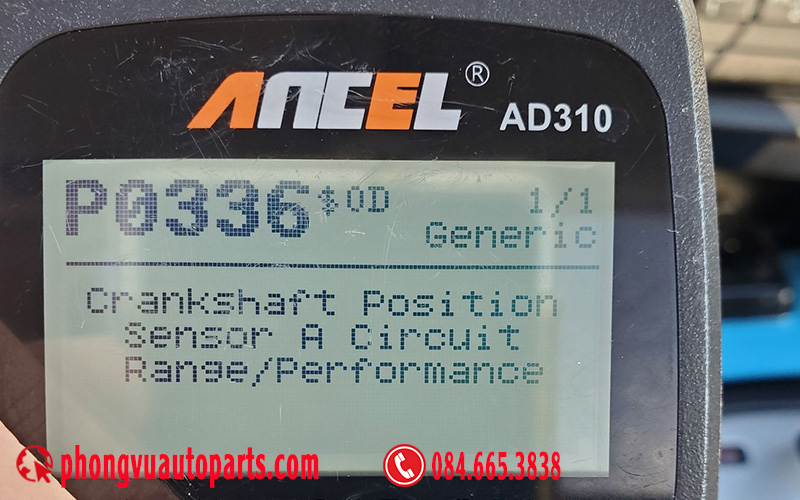

• Mã lỗi P0336 - Crankshaft Position Sensor A Circuit Range/Performance: Tín hiệu gửi về nằm ngoài dải chịu tải quy định, xung bị nhiễu hoặc sai số răng do mạt sắt bám nhiều ở đầu đọc.

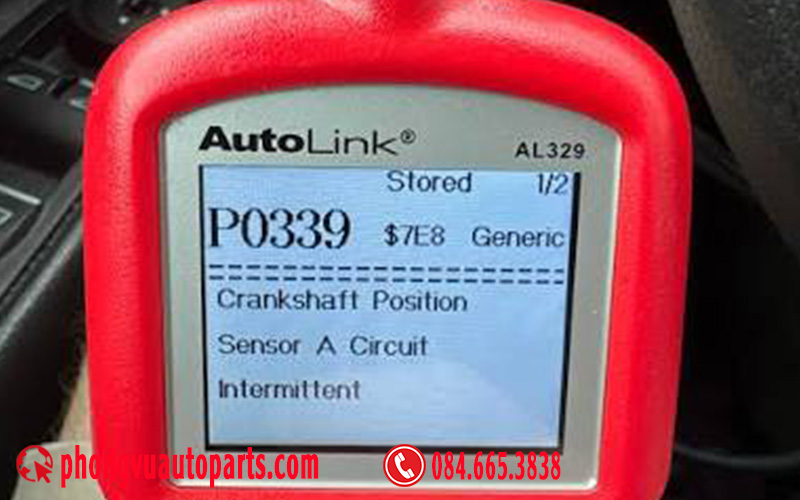

• Mã lỗi P0339 - Crankshaft Position Sensor A Circuit Intermittent: Xung tín hiệu lúc có lúc mất do lỏng giắc cắm hoặc đứt ngầm đường dây dẫn bên trong lớp vỏ bọc cách điện.

7. Phương án sửa chữa, cách đo và quy trình thay thế kỹ thuật

7.1. Hướng dẫn cách đo cảm biến trục khuỷu 2 dây và 3 dây

Cách đo cảm biến trục khuỷu 2 dây (Dạng điện từ - Tín hiệu Analog)

• Bước 1 (Đo nguội - Điện trở): Tắt công tắc máy (OFF), rút giắc cắm điện khỏi cảm biến. Sử dụng đồng hồ vạn năng VOM bật về thang đo Điện trở ((Omega )). Tiến hành đo vào 2 chân của cảm biến. Giá trị tiêu chuẩn của đa số các dòng xe hiện nay dao động trong khoảng 200(Omega ) - 2.500(Omega ). Nếu đồng hồ hiển thị giá trị bằng vô cùng ((infty )), cuộn dây đồng bên trong đã bị đứt mạch hoàn toàn; nếu bằng 0(Omega ) chứng tỏ cuộn dây bị chập mạch.
• Bước 2 (Đo động - Điện áp): Chuyển đồng hồ VOM sang thang đo điện áp xoay chiếu (AC Volt). Cắm hai đầu đo vào hai chân cảm biến rồi tiến hành đề máy (crank động cơ). Biên độ điện áp xoay chiếu xuất ra tối thiểu phải đạt từ 0.5V - 2V AC. Nếu điện áp xuất ra quá thấp hoặc bằng 0, lõi từ trường đã bị suy giảm đáng kể.

Cách đo cảm biến trục khuỷu 3 dây (Dạng hiệu ứng Hall - Tín hiệu Digital)

• Bước 1 (Kiểm tra nguồn cấp): Bật chìa khóa xe sang nấc ON (KOEO - Key On Engine Off). Sử dụng VOM thang đo điện áp một chiều (DC Volt). Đo chân nguồn (Power) cấp từ ECU xuống, thông số chuẩn phải đạt 5V hoặc 12V ổn định.
• Bước 2 (Kiểm tra mạch Mass): Đo chân Mass của cảm biến với vỏ máy hoặc cọc âm ắc-quy, điện trở tiêu chuẩn phải nhỏ hơn 0.5(Omega ) (đảm bảo thông mạch tốt).
• Bước 3 (Kiểm tra chân tín hiệu): Sử dụng tuýp vặn quay buly trục khuỷu chậm rãi bằng tay, đồng thời đo điện áp tại chân tín hiệu (Signal) với Mass. Điện áp phải dao động nhảy bậc liên tục (ví dụ từ 0V vọt lên 5V rồi rớt về 0V). Nếu điện áp đứng yên ở một mức cố định không thay đổi khi trục khuỷu quay, mạch vi sai IC bên trong cảm biến đã bị phá hủy.

7.2. Quy trình vệ sinh cảm biến trục khuỷu và thay thế chuẩn hãng

Quy trình vệ sinh cảm biến trục khuỷu đúng cách

• Tháo ốc định vị cố định cảm biến trên lốc máy, nhẹ nhàng rút cảm biến ra ngoài.
• Tiến hành vệ sinh cảm biến trục khuỷu bằng cách dùng khăn vải mềm sạch phối hợp với các dung dịch tẩy rửa chất bẩn chuyên dụng (như RP7, WD-40 hoặc Contact Cleaner).
• Lau sạch hoàn toàn lớp mạt sắt, cặn dầu keo bám trên đầu đọc từ tính. Tuyệt đối không dùng bàn chải sắt hoặc vật sắc nhọn cạo lên bề mặt nhựa của cảm biến. Lắp lại xe, xóa mã lỗi và nổ máy kiểm tra xem lỗi P0335 đã dứt điểm chưa.

Quy trình thay thế cảm biến vị trí trục khuỷu chuẩn kỹ thuật

1. Ngắt nguồn điện: Tắt công tắc máy, rút cọc âm (-) của bình ắc-quy để xóa dòng điện dư, tránh hiện tượng xung điện làm hỏng hộp đen ECU trong quá trình thao tác.
2. Vệ sinh bệ đỡ: Lau sạch lỗ lắp cảm biến trên lốc máy. Đảm bảo bề mặt bằng phẳng, không dính cặn keo cũ hay rỉ sét để cảm biến mới tiếp xúc khít hoàn toàn.
3. Cài đặt khe hở không khí (Air Gap): Đây là lưu ý kỹ thuật quan trọng nhất. Sử dụng thước lá chuyên dụng để đo khoảng cách giữa đầu cảm biến mới và đỉnh răng của vòng phát xung (Reluctor Ring). Khe hở tiêu chuẩn kỹ thuật bắt buộc phải nằm trong khoảng từ 0.5mm đến 1.5mm. Nếu khe hở quá lớn, xung tín hiệu gửi về ECU sẽ bị yếu, chập chờn; nếu khe hở quá nhỏ, đầu cảm biến có nguy cơ va quệt trực tiếp vào răng phát xung gây vỡ linh kiện khi động cơ quay ở tốc độ cao.
4. Siết lực tiêu chuẩn: Siết ốc định vị cảm biến bằng cần lực theo đúng thông số kỹ thuật của nhà sản xuất (thông thường dao động từ 8 - 12 Nm). Việc siết quá chặt có thể làm nứt tai nhựa của cảm biến.
5. Đồng bộ hóa hệ thống (Crankshaft Variation Relearn): Sau khi cắm lại giắc điện và kết nối cọc bình ắc-quy, thợ máy cần sử dụng máy chẩn đoán chuyên dụng để thực hiện quy trình học lại vị trí trục khuỷu. Bước này giúp ECU xóa bộ nhớ thích ứng cũ, ghi nhận dải xung nhịp chính xác tuyệt đối của linh kiện mới lắp, tránh hiện tượng báo lỗi bỏ máy giả (Misfire) sau khi sửa chữa.

8. Các thương hiệu phổ biến trên thị trường hiện nay

8.1. Các thương hiệu phụ tùng chính hãng (OEM) theo dòng xe phổ biến

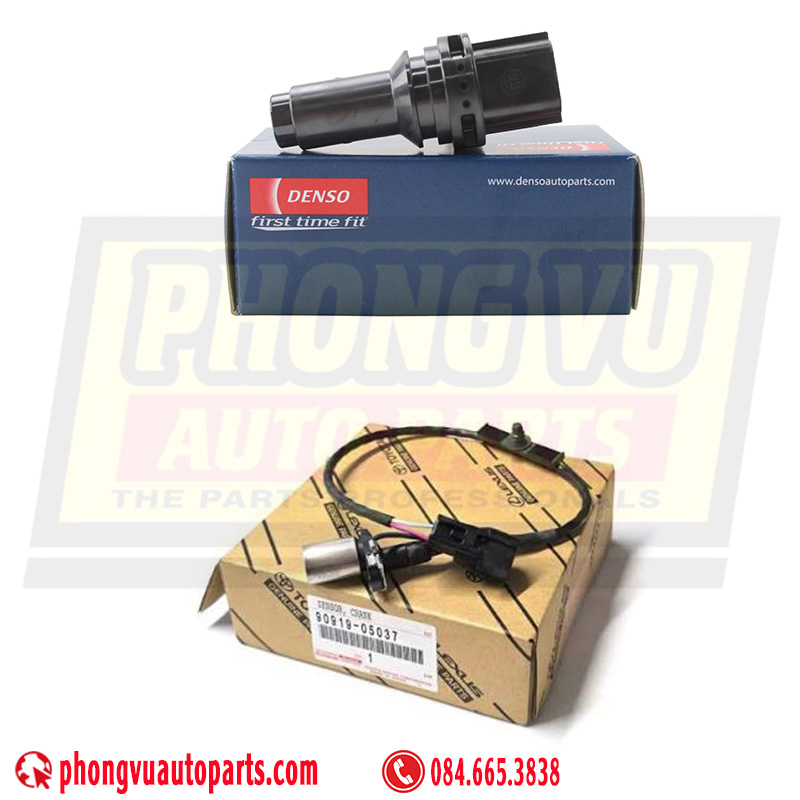

Cảm biến trục khuỷu Toyota / Lexus (Thương hiệu Denso)

• Đặc điểm: Denso (Nhật Bản) là nhà sản xuất thiết bị gốc lớn nhất cho tập đoàn Toyota. Dòng cảm biến trục khuỷu Toyota của Denso nổi tiếng toàn cầu về độ chính xác của cấu trúc vi mạch, khả năng kháng nhiễu từ trường tuyệt đối và hoạt động ổn định trong môi trường dầu mỡ khắc nghiệt.

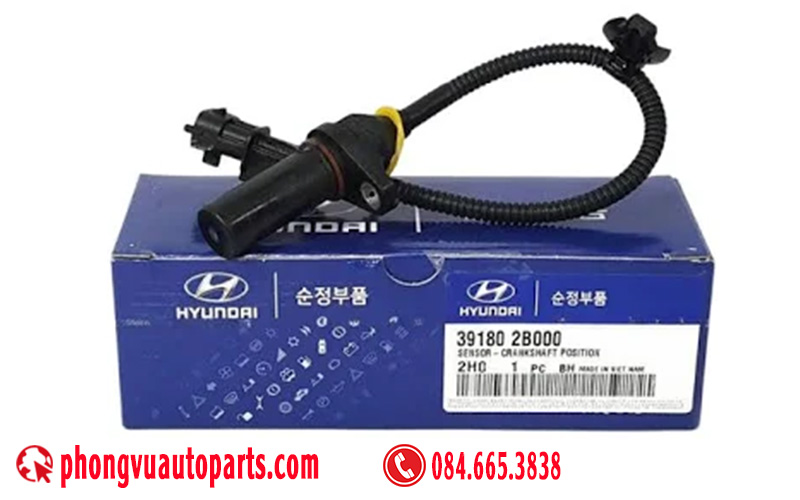

Cảm biến trục khuỷu Hyundai / Kia (Thương hiệu Mobis)

• Đặc điểm: Hyundai Mobis là công ty con chịu trách nhiệm cung ứng linh kiện chính hãng cho các dòng xe Hàn Quốc. Nếu bạn sở hữu các dòng xe như Hyundai Grand i10, Accent, Elantra, SantaFe hay Kia Morning, Cerato, phụ tùng cảm biến trục khuỷu Hyundai từ Mobis là giải pháp thay thế hoàn hảo để đảm bảo tương thích 100% với hộp ECU nguyên bản.

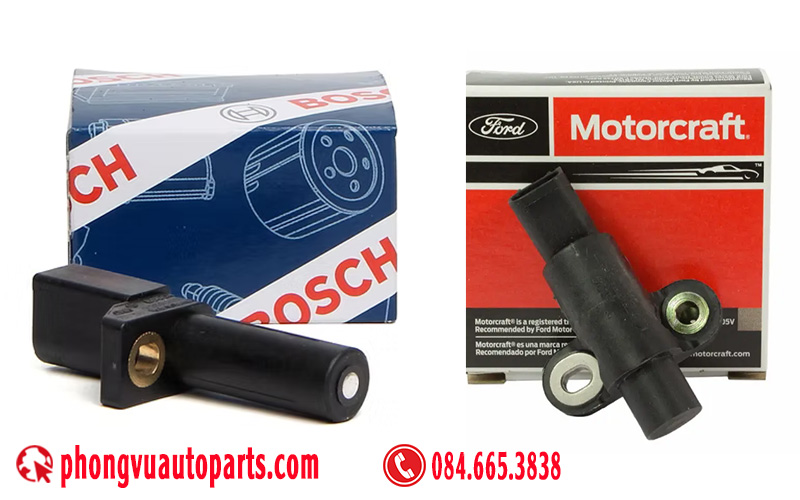

Cảm biến trục khuỷu Ford / Mazda (Thương hiệu Motorcraft / Bosch)

• Đặc điểm: Hệ thống điện trên các dòng xe Ford (như Ranger, Everest, EcoSport) và Mazda rất nhạy cảm với sai lệch xung nhịp. Linh kiện chính hãng Motorcraft hoặc các dòng cảm biến trục khuỷu Ford được sản xuất bởi Bosch (Đức) sở hữu lõi từ bền nhiệt vượt trội, giúp ngăn ngừa triệt để tình trạng báo lỗi giả hoặc hụt ga đột ngột.

8.2. Các thương hiệu phụ tùng thay thế chất lượng cao (Aftermarket)

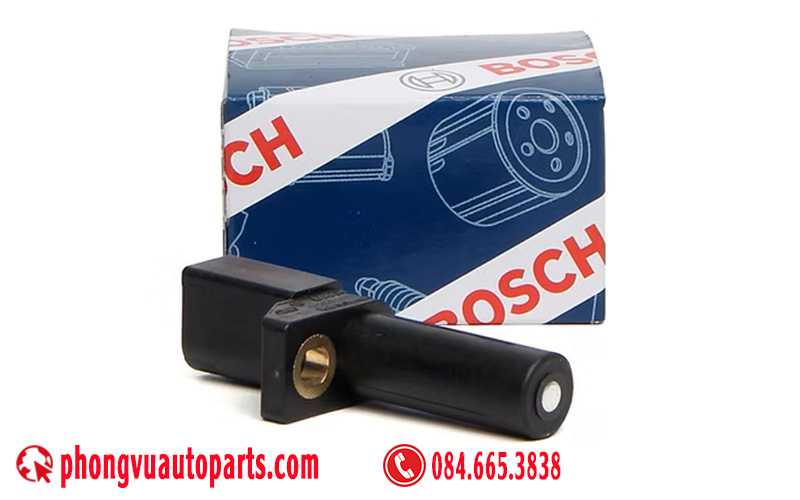

Cảm biến trục khuỷu Bosch (Đức)

• Đặc điểm: Nhà cung ứng công nghệ ô tô hàng đầu thế giới, sản xuất OE cho các dòng xe Đức và châu Âu. Sản phẩm nổi tiếng với lõi từ có độ bền nhiệt vượt trội, khả năng kháng nhiễu từ trường khoang máy cực tốt và dải sản phẩm bao phủ hầu hết các hãng xe.

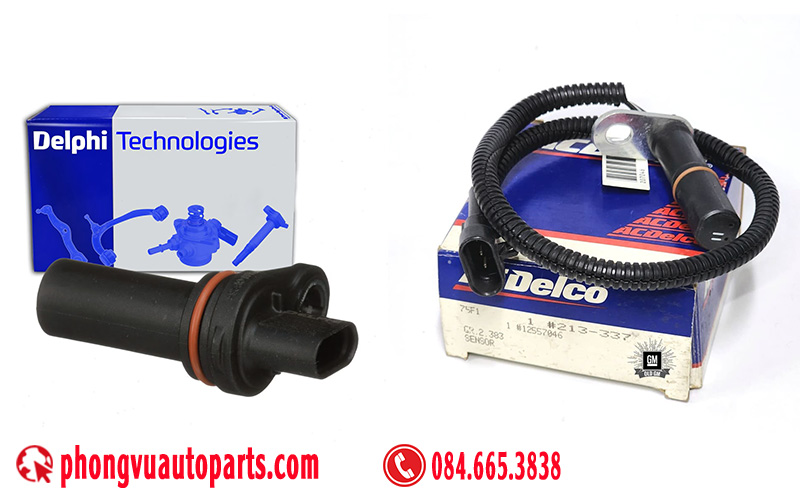

Cảm biến trục khuỷu Delphi / ACDelco (Mỹ)

• Đặc điểm: Nhà cung cấp linh kiện chính thức cho tập đoàn General Motors (GM). Sản phẩm được thiết kế tối ưu hóa theo tiêu chuẩn cơ khí Mỹ, là lựa chọn thay thế hàng đầu cho các dòng xe Mỹ và xe Hàn đời cũ đòi hỏi độ ổn định mạch điện cao.

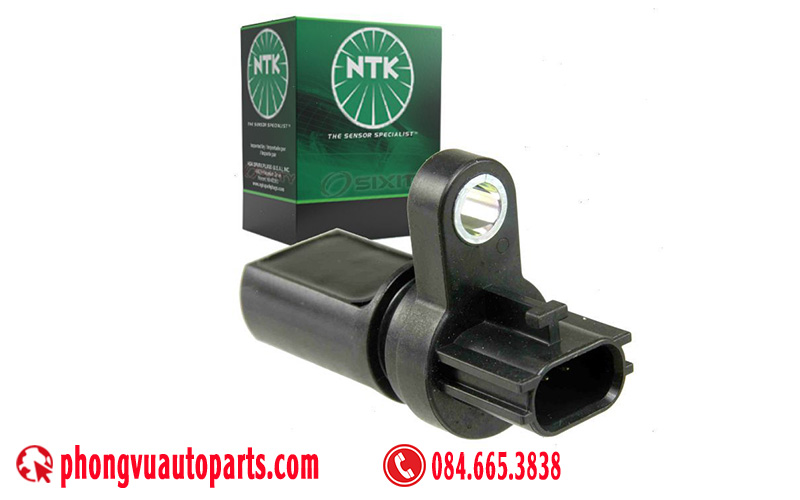

Cảm biến trục khuỷu NGK / NTK (Nhật Bản)

• Đặc điểm: Thương hiệu chuyên sâu về thiết bị đo kiểm và cảm biến kỹ thuật số. Linh kiện sở hữu độ nhạy tín hiệu rất cao ở vòng tua lớn, vỏ bọc đạt tiêu chuẩn chống nước IP69K giúp bảo vệ vi mạch an toàn tuyệt đối khi vệ sinh, rửa khoang động cơ.

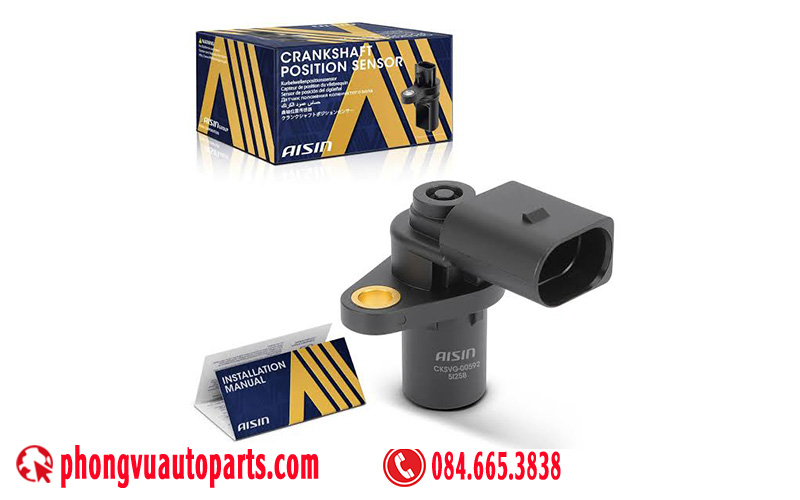

Cảm biến trục khuỷu Aisin (Nhật Bản)

• Đặc điểm: Thuộc tập đoàn Toyota, sản xuất linh kiện đạt tiêu chuẩn lắp ráp nguyên bản (OE). Linh kiện tích hợp vi mạch xử lý A/D tân tiến giúp xuất xung chính xác, vỏ đổ keo epoxy chịu nhiệt trên 150°C chống đứt mạch ngầm và thiết kế chuẩn lắp lẫn 100% không cần chế cháo cho các xe châu Á.

9. Các câu hỏi thường gặp về cảm biến vị trí trục khuỷu

Có nên tiếp tục lái xe khi xe báo lỗi cảm biến trục khuỷu (mã lỗi P0335)?

• Trả lời: Tuyệt đối không nên. Khi hệ thống đã kích hoạt mã lỗi P0335, cảm biến hoặc mạch dây đang gặp sự cố chập chờn nghiêm trọng. Xe có thể bị chết máy đột ngột khi đang di chuyển trên cao tốc, gây mất trợ lực lái, mất trợ lực phanh và dẫn đến nguy cơ tai nạn cực kỳ nguy hiểm. Bạn cần đưa xe về gara gần nhất để kiểm tra bằng máy chẩn đoán ngay lập tức.

Tại sao xe nguội máy thì nổ được, nhưng đi nóng máy lại bị chết máy đột ngột?

• Trả lời: Đây là pan bệnh đặc trưng của loại cảm biến trục khuỷu điện từ (2 dây). Khi động cơ hoạt động, nhiệt độ khoang máy tăng cao làm cuộn dây đồng bên trong cảm biến giãn nở nhiệt, dẫn đến hiện tượng nứt gãy mạch ngầm và làm mất hoàn toàn xung tín hiệu truyền về ECU. Khi bạn đỗ xe chờ máy nguội, cuộn dây co lại, tiếp xúc mạch được phục hồi nên xe lại có thể nổ máy bình thường. Trường hợp này bắt buộc phải thay thế cảm biến mới.

Vệ sinh cảm biến trục khuỷu có giúp dứt điểm lỗi báo Check Engine không?

• Trả lời: Vệ sinh chỉ có tác dụng nếu cảm biến chưa hỏng phần cứng bên trong mà chỉ bị bám nhiều mạt sắt từ tính hoặc dầu mỡ bẩn ở đầu đọc làm suy giảm biên độ xung. Nếu sau khi dùng dung dịch Contact Cleaner lau sạch đầu từ, lắp lại và xóa lỗi mà đèn Check Engine vẫn sáng hoặc xe vẫn hụt ga, điều đó chứng tỏ mạch IC hoặc cuộn dây bên trong đã bị hỏng hóc vật lý và cần phải thay mới.

Cảm biến vị trí trục khuỷu (CKP) và cảm biến vị trí trục cam (CMP) có giống nhau không?

• Trả lời: Không giống nhau. Cảm biến trục khuỷu (CKP) đo tốc độ vòng tua và vị trí pít-tông ở dưới lốc máy, quyết định trực tiếp việc đánh lửa và phun xăng sơ khởi. Cảm biến trục cam (CMP) nằm trên nắp giàn cò, đo vị trí đóng/mở của các van nạp/xả để ECU đồng bộ hóa chính xác chu trình phun xăng độc lập từng máy và điều khiển hệ thống cam thông minh (VVT-i, VTEC). Tuy nhiên, ECU luôn kết hợp dữ liệu từ cả 2 cảm biến này để giám sát toàn diện động cơ.

Sau khi thay cảm biến trục khuỷu mới, tại sao xe vẫn báo lỗi bỏ máy hoặc nổ không đều?

• Trả lời: Hiện tượng này xảy ra do kỹ thuật viên bỏ qua bước Cài đặt lại vị trí biến thiên trục khuỷu (Crankshaft Variation Relearn) trên máy chẩn đoán. Khi lắp linh kiện mới (dùi là hàng chính hãng), sai số hình học nhỏ giữa đầu cảm biến và vòng răng phát xung vẫn có thể xảy ra. ECU nếu vẫn giữ cấu hình học lệnh của cảm biến cũ sẽ tính toán sai lệch xung nhịp, dẫn đến báo lỗi bỏ máy giả (Misfire). Bạn chỉ cần dùng máy quét OBD-II thực hiện lệnh Relearn là xe sẽ hoạt động mượt mà.

10. Kết luận
