Cảm Biến Oxy (O2 Sensor): Vai Trò, Cấu Tạo, Sơ Đồ Định Vị Và Quy Trình Sửa Chữa

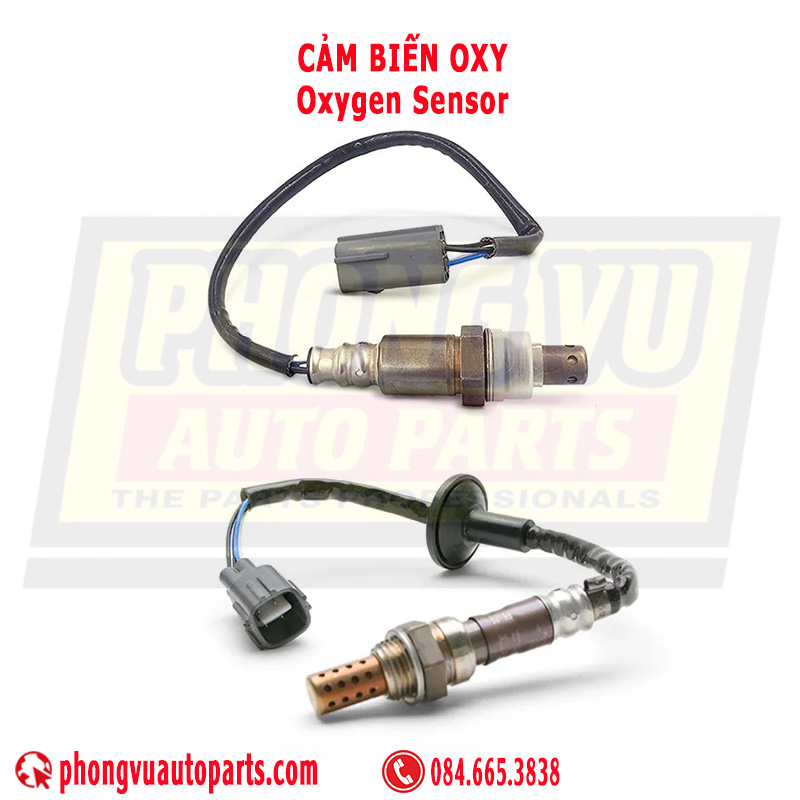

Cảm Biến Oxy (O2 Sensor) - Oxygen Sensor

Trong kiến trúc điện tử động cơ hiện đại, hệ thống kiểm soát khí thải quyết định trực tiếp đến hiệu suất chu trình công tác và tiêu chuẩn môi trường. Trong đó, cảm biến oxy (O2 Sensor) đóng vai trò là "mắt thần" phản hồi dữ liệu để hộp điều khiển động cơ (ECU) thực thi thuật toán hiệu chỉnh lưu lượng phun nhiên liệu tối ưu.

1. Giới thiệu và Chức năngcủa cảm biến Oxy

Cảm biến Oxy (Oxygen Sensor) là một thiết bị đo điện hóa tích hợp được lắp đặt trực tiếp trên hệ thống đường ống xả của động cơ đốt trong. Nhiệm vụ chiến lược duy nhất của linh kiện này là xác định phân áp dòng Oxy dư còn sót lại bên trong khí thải sau chu trình cháy nổ, từ đó phản ánh gián tiếp và chính xác chất lượng của hỗn hợp không khí và nhiên liệu (thợ máy thường gọi là hòa khí) nạp vào buồng đốt để hộp điều khiển động cơ đưa ra các quyết định hiệu chỉnh kịp thời.

Cơ chế điều khiển vòng lặp kín (Closed-Loop Control)

Khi động cơ vừa nổ máy vào buổi sáng ở trạng thái khởi động nguội, hệ thống quản lý nhiên liệu sẽ vận hành ở trạng thái Vòng lặp hở (Open-Loop). Lúc này, hộp điều khiển động cơ (ECU) hoàn toàn ngó lơ tín hiệu từ cảm biến Oxy do thiết bị chưa đạt nhiệt độ làm việc, thay vào đó nó sẽ ra lệnh phun xăng dựa trên các bản đồ nạp cố định (Base Map) được lập trình sẵn trong bộ nhớ.

Tuy nhiên, ngay khi bộ sưởi điện bên trong cảm biến kích hoạt và dòng khí xả nóng nung nhiệt độ cảm biến đạt mức kích hoạt làm việc trên 350°C, ECU sẽ lập tức chuyển cấu trúc điều khiển sang chế độ Vòng lặp kín (Closed-Loop). Tại chế độ vòng lặp kín này, một vòng tuần hoàn dữ liệu được thiết lập liên tục: ECU đọc chuỗi tín hiệu điện áp phản hồi từ cảm biến Oxy gửi về để đánh giá trạng thái buồng đốt, từ đó ngay lập tức ra lệnh hiệu chỉnh hệ số lượng phun nhiên liệu ngắn hạn (STFT - Short Term Fuel Trim) theo hai kịch bản kỹ thuật đối lập rõ rệt.

Trong điều kiện hòa khí nghèo (Lean Mixture - trạng thái đói xăng / dư gió), lượng Oxy tự do không tham gia vào phản ứng cháy trong xi-lanh còn sót lại rất nhiều và bị đẩy xuống đường xả. Khi dòng khí này đi qua đầu đo, cảm biến Oxy sẽ sinh ra một mức điện áp cực thấp, thường dao động ở mức khoảng 0.1V. ECU nhận biết ngay hệ thống đang bị thiếu hụt nhiên liệu, lập tức ra lệnh kéo dài thời gian mở kim phun ở chu kỳ kế tiếp để bù thêm xăng, hành động này được gọi là hiệu chỉnh nhiên liệu dương (Positive Fuel Trim).
Ngược lại, trong điều kiện hỗn hợp giàu (Rich Mixture - trạng thái thừa xăng / thiếu gió), toàn bộ Oxy trong buồng đốt đã bị tiêu thụ hết và nồng độ khí độc CO, HC tăng cao. Lúc này, cảm biến Oxy sẽ phản ứng hóa học và phát ra một mức điện áp cao, nằm ở mức khoảng 0.9V. ECU nhận diện hệ thống đang bị dư thừa nhiên liệu, lập tức ra lệnh rút ngắn thời gian mở kim phun để cắt giảm lượng xăng cấp vào, hành động này được gọi là hiệu chỉnh nhiên liệu âm (Negative Fuel Trim).

Quá trình điều chỉnh qua lại này diễn ra liên tục với tần suất quét và phản hồi siêu tốc đạt từ 1 đến 5 Hz (tương đương 1 đến 5 lần trong mỗi giây), tạo ra một đồ thị điện áp dạng sóng hình sin dao động ngặt nghèo xung quanh điểm lý tưởng, ép tỷ lệ hòa khí luôn duy trì ở điểm tiệm cận tỷ lệ Stoichiometric (đạt 14.7 phần không khí / 1 phần xăng đối với máy xăng và khoảng 14.5 phần không khí / 1 phần dầu đối với máy dầu).

Duy trì hiệu suất làm việc của bầu lọc xúc tác ba thành phần (Bầu Catalytic)

Bên cạnh vai trò tối ưu hóa công suất và tiết kiệm nhiên liệu, cảm biến Oxy đóng vai trò là "người gác cổng" quyết định sự sống còn của bầu lọc khí thải Catalytic. Các phản ứng hóa học bẻ gãy chất độc tại lõi gốm tổ ong bao gồm phản ứng khử khí (NO_x)ở nửa trước và phản ứng oxy hóa khí CO, HC ở nửa sau chỉ đạt được hiệu suất chuyển đổi tối đa (trên 98%) khi dòng khí xả mang một lượng Oxy vừa vặn, không quá thừa cũng không quá thiếu.
Nếu dữ liệu phản hồi từ con cảm biến Oxy này bị sai lệch hoặc phản ứng chậm do bị bám muội than bẩn, ECU sẽ mất phương hướng điều khiển, dẫn đến việc cấp hòa khí quá giàu hoặc quá nghèo liên tục trong thời gian dài. Tình trạng này không chỉ làm giảm tuổi thọ của động cơ mà còn khiến bầu lọc xúc tác nhanh chóng rơi vào trạng thái quá tải nghiêm trọng, khí độc thoát thẳng ra pô gây hôi thối hoặc tệ hơn là nung nóng bầu lọc lên mức nhiệt độ cực đại gây nóng chảy chảy sập lõi gốm tổ ong vĩnh viễn.

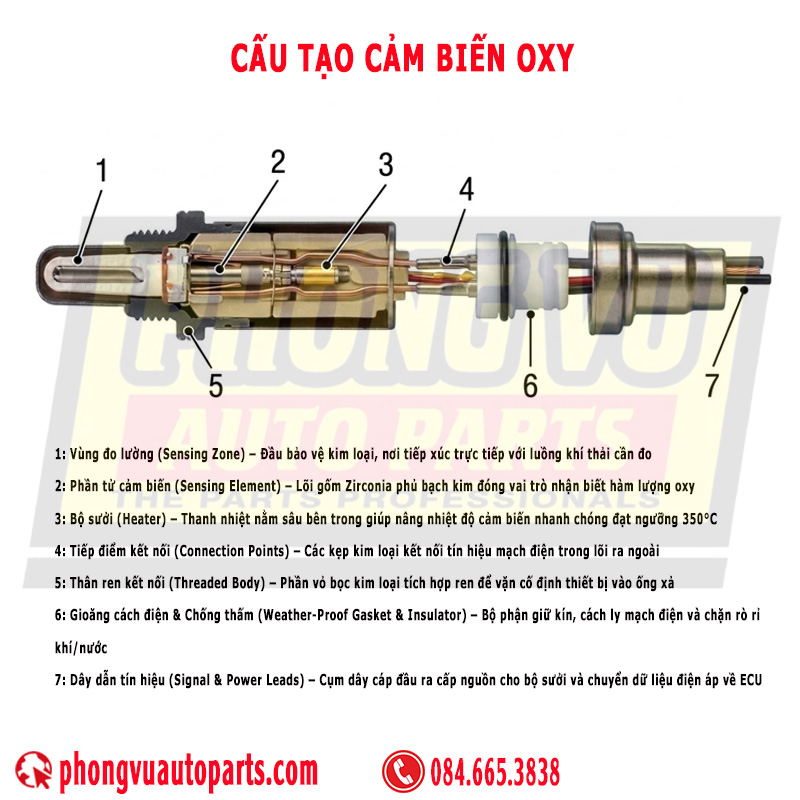

2. Cấu tạo cảm biến Oxy

Để có thể tồn tại và đo đạc chính xác trong môi trường khắc nghiệt của đường ống xả – nơi luôn có lưu lượng khí xả áp suất lớn, muội than ăn mòn và nhiệt độ nung nấu thường xuyên lên tới hàng trăm độ C – một phần tử cảm biến Oxy tiêu chuẩn (loại 4 dây cấu trúc gốm Zirconia thông dụng nhất tại Việt Nam hiện nay) được chế tạo từ các phân lớp vật liệu chịu nhiệt cao cấp lồng ghép tinh vi vào nhau.

Phần tử gốm điện phân (Lõi gốm Zirconia)

Bộ phận cốt lõi đóng vai trò đo đạc sinh điện áp của cảm biến là một ống gốm rỗng được chế tạo từ vật liệu Zirconium Dioxide (ZrO₂) được gia cố độ bền bằng hợp chất Yttria. Về mặt đặc tính vật lý học, ở trạng thái nhiệt độ môi trường bình thường, khối lõi gốm gốm Zirconia này hoạt động như một chất cách điện hoàn toàn dòng điện.
Tuy nhiên, khi dòng khí xả nung nóng khối lõi này đạt tới mức nhiệt độ làm việc tối ưu từ 350°C trở lên, cấu trúc tinh thể của gốm Zirconia sẽ xảy ra hiện tượng biến tính điện hóa đặc biệt, biến nó trở thành một chất màng bán dẫn chuyên biệt chỉ cho phép các ion Oxy mang điện tích âm xuyên qua. Độ chênh lệch nồng độ Oxy giữa lòng trong và lòng ngoài của ống gốm chính là nguồn động lực ép các ion này di chuyển, tạo ra dòng điện báo hiệu về hộp đen.

Lớp mạ Bạch kim điện cực (Platinum Electrodes)

Để thu nạp và dẫn truyền dòng điện tích sinh ra từ lõi gốm gốm về bộ xử lý, cả hai bề mặt mặt trong (nơi chứa khoang khí mẫu tiếp xúc với khí quyển tự nhiên bên ngoài) và mặt ngoài (nơi tiếp xúc trực tiếp với dòng khí thải) của ống gốm Zirconia được phun phủ một lớp mạ Bạch kim (Platinum - Pt) siêu mỏng. Lớp mạ Bạch kim này giữ hai nhiệm vụ kỹ thuật song song:

Làm điện cực dẫn điện: Thu gom toàn bộ các điện tích âm của ion Oxy di chuyển xuyên qua lõi gốm để chuyển đổi thành tín hiệu hiệu số điện áp ((V)) truyền ra hệ thống dây dẫn.
Làm chất xúc tác bề mặt: Thúc đẩy quá trình cân bằng hóa học của các khí độc còn sót lại ngay trên bề mặt đo, giúp thông số nồng độ Oxy dư đạt độ chính xác tuyệt đối mà không bị nhiễu loạn bởi các phản ứng hóa học chậm.

Lõi sấy điện trở gốm (Heater Element)

Trên các dòng xe thế hệ cũ sử dụng cảm biến Oxy loại 1 dây hoặc 2 dây, cảm biến hoàn toàn không có bộ phận này và phải bắt buộc chờ dòng khí xả của động cơ nung nóng tự nhiên, khiến xe phải chạy ở chế độ Vòng lặp hở (Open-Loop) tốn xăng rất lâu sau khi nổ máy. Để khắc phục triệt để nhược điểm này, cảm biến 4 dây hiện đại được tích hợp một điện trở sấy bằng gốm (Heater) nằm lồng thẳng vào lòng trong của ống gốm Zirconia.
Ngay khi tài xế bật chìa khóa điện và đề nổ máy, hộp ECU sẽ cấp dòng điện nguồn 12V xuống cuộn sấy này, lập tức sinh nhiệt lượng cực lớn để nung nóng nhanh toàn bộ đầu cảm biến đạt ngưỡng trên 350°C chỉ trong vòng từ 10 đến 20 giây. Công nghệ sấy chủ động này giúp rút ngắn tối đa thời gian chờ của động cơ, ép hệ thống nhanh chóng chuyển dịch sang chế độ Vòng lặp kín (Closed-Loop) để tối ưu hóa lượng phun xăng và bảo vệ môi trường ngay từ chu trình vận hành đầu tiên.

Vỏ bọc bảo vệ khuếch tán (Shielding Louver / Protective Tube)

Nằm ở đầu ngoài cùng của cảm biến, nơi nhô trực tiếp vào trong trục đường đi của dòng khí xả, là một nắp chụp bảo vệ kiên cố được chế tạo bằng vật liệu thép không gỉ (Inox) chịu nhiệt cao. Phần vỏ bọc này được nhà sản xuất đục các lỗ định hướng dạng khe gió (Louver) một cách tính toán kỹ lưỡng.
Cấu trúc khe lỗ này cho phép dòng khí thải dễ dàng lọt vào bên trong để tiếp xúc với bề mặt mạ bạch kim của lõi gốm, nhưng đồng thời đóng vai trò như một chiếc khiên chắn cơ học kiên cố, ngăn chặn không cho các hạt muội than rắn kích thước lớn, cặn bẩn cứng hoặc dòng khí xả lưu速 xé gió đập trực tiếp vào khối gốm tổ ong gốm giòn bên trong, triệt tiêu nguy cơ nứt vỡ cấu trúc và ngăn hiện tượng làm nguội đầu đo cục bộ do luồng gió thổi quá mạnh.

3. Nguyên lý hoạt động của cảm biến Oxy

Về mặt bản chất kỹ thuật, cảm biến Oxy gốm Zirconia hoạt động dựa trên nguyên lý phát dòng điện hóa thông qua sự chênh lệch nồng độ ion Oxy giữa hai môi trường biệt lập. Để thực hiện được chu trình đo đạc này, cấu trúc hình học của đầu cảm biến luôn phân tách lõi gốm thành hai phần không gian riêng biệt, lòng trong của ống gốm được dẫn thông với không khí sạch của khí quyển bên ngoài (nơi có nồng độ Oxy luôn cố định ổn định ở mức khoảng 21%), trong khi toàn bộ bề mặt ngoài của ống gốm lại nhô trực tiếp vào lòng đường ống xả để đón dòng khí thải từ động cơ đẩy ra.

Cơ chế dịch chuyển điện tích sinh suất điện động

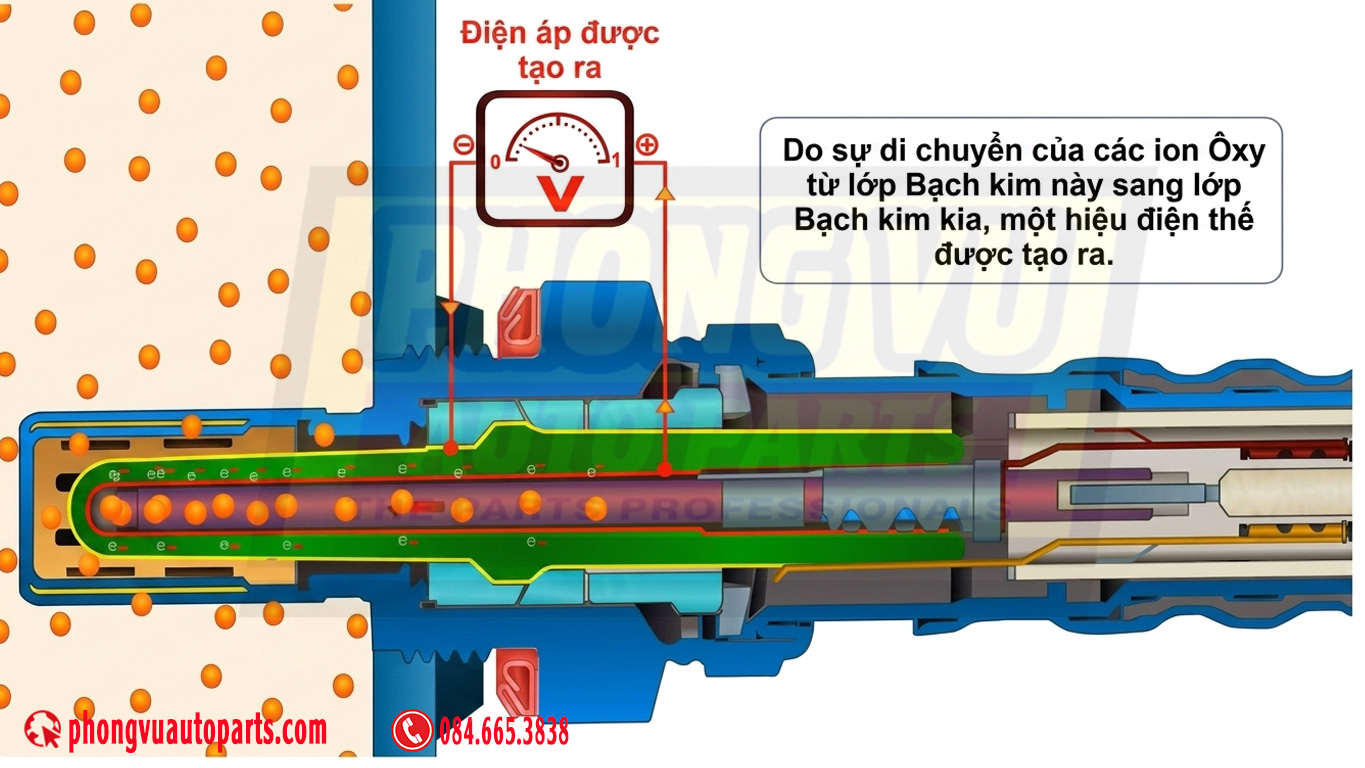

Quy trình sinh ra điện áp của cảm biến Oxy

Khi động cơ vận hành và nung nóng lõi gốm Zirconia vượt qua cột mốc nhiệt độ giới hạn 350°C, các lỗ trống tinh thể trong cấu trúc gốm sẽ được kích hoạt để trở thành các đường cao tốc chuyên biệt cho phép các ion Oxy mang điện tích âm lướt qua. Lúc này, do có sự chênh lệch về mật độ các phân tử Oxy giữa môi trường không khí sạch bên trong và môi trường khí xả bên ngoài, một áp lực điện hóa tự nhiên sẽ ép các ion Oxy bắt buộc phải dịch chuyển xuyên qua màng gốm theo chiều từ nơi có nồng độ cao sang nơi có nồng độ thấp. Chính sự di chuyển theo một hướng của hàng triệu hạt điện tích âm này sẽ tự động sinh ra một suất điện động (hiệu điện thế) chạy dọc từ mặt trong ra mặt ngoài, được thu gom bởi hai lớp mạ điện cực Bạch kim để chuyển đổi thành tín hiệu điện áp (V) truyền thẳng về hộp đen điều khiển.

Quy trình sinh tín hiệu điện áp thực tế tại gầm xe

Mức hiệu điện thế phát ra từ hai đầu cực Bạch kim của cảm biến không cố định mà biến thiên liên tục theo tỷ lệ thuận với độ chênh lệch nồng độ Oxy giữa hai bề mặt của ống gốm, phân hóa rõ rệt thành hai kịch bản vận hành của buồng đốt.

Trong kịch bản động cơ chạy ở trạng thái hỗn hợp nghèo xăng (Lean Mixture - thừa gió / đói xăng), lượng Oxy không tham gia phản ứng cháy trong xi-lanh còn dư lại rất nhiều và bị đẩy xuống đường xả. Sự xuất hiện của lượng Oxy dư thừa này làm cho mức độ chênh lệch nồng độ Oxy giữa khoang không khí khí quyển mặt trong và khoang khí thải mặt ngoài của lõi gốm sụt giảm xuống mức tối thiểu. Hệ quả là động lực thúc đẩy các ion Oxy dịch chuyển xuyên qua màng gốm rất thấp, dòng điện tích di chuyển thưa thớt khiến hai đầu điện cực Bạch kim chỉ sinh ra và duy trì một mức điện áp cực thấp, dao động trong khoảng từ 0.1V đến 0.3V.

Ngược lại, trong kịch bản động cơ rơi vào trạng thái hỗn hợp giàu xăng (Rich Mixture - thừa xăng / thiếu gió), toàn bộ lượng Oxy nạp vào đã bị tiêu thụ sạch sành sanh trong buồng đốt và lượng xăng sống dư thừa tiếp tục bị đẩy xuống pô. Lúc này, nồng độ Oxy trong dòng khí thải gần như chạm vạch số 0, tạo ra một khoảng trống chênh lệch nồng độ Oxy giữa bên trong và bên ngoài cực kỳ khổng lồ. Sự chênh lệch quá lớn này kích hoạt một làn sóng dịch chuyển ion Oxy mang điện tích âm vô cùng mạnh mẽ, chúng ồ ạt xuyên qua màng gốm từ khoang không khí sạch lao ra khoang khí xả, từ đó giúp hai đầu điện cực Bạch kim sinh ra một mức điện áp rất cao, dao động ổn định trong khoảng từ 0.6V đến 0.9V.

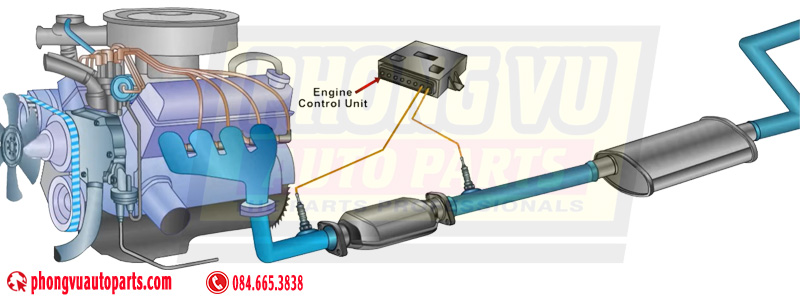

Chu trình xử lý tín hiệu vòng lặp kín của hộp đen ECU

Hộp điều khiển động cơ (ECU) sẽ liên tục nạp chuỗi dữ liệu điện áp trồi sụt này với tần suất siêu tốc nhiều lần trong mỗi giây để tiến hành hiệu chỉnh lượng phun nhiên liệu theo một vòng lặp kín đóng chặt (Closed-loop Control).

Ngay khi nhận được mức điện áp báo về nằm ở dải thấp dưới 0.3V, thuật toán của ECU sẽ tự động hiểu rằng buồng đốt đang bị đói xăng, hệ thống lập tức ra lệnh cho các kim phun kéo dài thời gian mở để tăng cường lượng phun nhiên liệu vào buồng đốt ở chu kỳ kế tiếp. Ngược lại, khi dòng tín hiệu vọt lên dải cao trên 0.6V, ECU hiểu ngay hệ thống đang bị ngập trong xăng thừa, lập tức ra lệnh rút ngắn thời gian mở của kim phun để cắt giảm bớt lượng nhiên liệu cấp vào. Chu trình chẩn đoán và sửa sai này lặp đi lặp lại liên tục tạo thành một đồ thị hình sóng sin đều đặn, ép tỷ lệ hòa khí của động cơ luôn dao động cận kề sát vạch lý thuyết lý tưởng là 14.7 phần không khí / 1 phần xăng, đảm bảo công suất xe luôn bốc nhất, tiết kiệm nhiên liệu nhất và tạo môi trường hoàn hảo cho bầu lọc Catalytic xử lý chất độc.

4. Phân loại các dòng cảm biến Oxy

Tùy thuộc vào thế hệ công nghệ của xe, kết cấu của hệ thống nhiên liệu và vị trí lắp đặt cụ thể dưới gầm, cảm biến Oxy được phân hóa thành nhiều chủng loại khác nhau. Việc nắm rõ các cách phân loại này giúp kỹ thuật viên chẩn đoán chính xác lỗi dòng xe và lựa chọn đúng phụ tùng thay thế khi sửa chữa.

4.1. Phân loại theo công nghệ và nguyên lý hoạt động

Khi tiến hành gọi điện đặt hàng phụ tùng từ các đại lý hoặc thực hiện đo kiểm xung tín hiệu bằng máy hiện sóng tại xưởng, thợ máy cần phân biệt rõ ba dòng công nghệ cốt lõi của đầu đo.

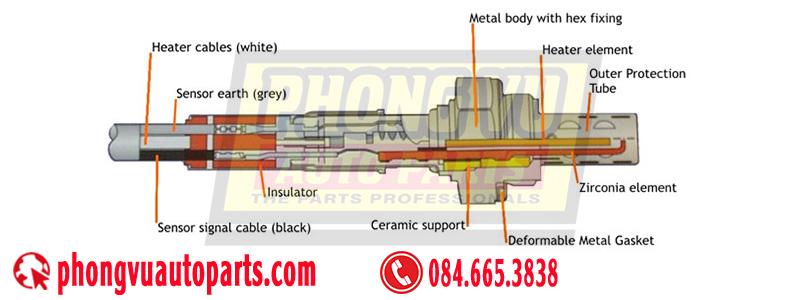

Cảm biến Oxy Zirconia (Loại nhảy bậc/Narrowband)

Hoạt động như một viên pin hóa học tự sinh ra dòng điện áp nhỏ biến thiên liên tục trong dải từ 0.1V đến 0.9V dựa trên quy luật chênh lệch nồng độ ion Oxy giữa khí thải và môi trường không khí tự nhiên bên ngoài. Đặc tính kỹ thuật đặc trưng của dòng cảm biến này là nó chỉ báo cho hộp đen ECU biết hỗn hợp hòa khí tại thời điểm đó đang nằm ở trạng thái giàu xăng hay nghèo xăng chứ không thể báo được con số chính xác là đang lệch bao nhiêu phần trăm. Do đó, đồ thị tín hiệu của nó luôn hiển thị dạng sóng nhảy bậc trồi sụt liên tục.

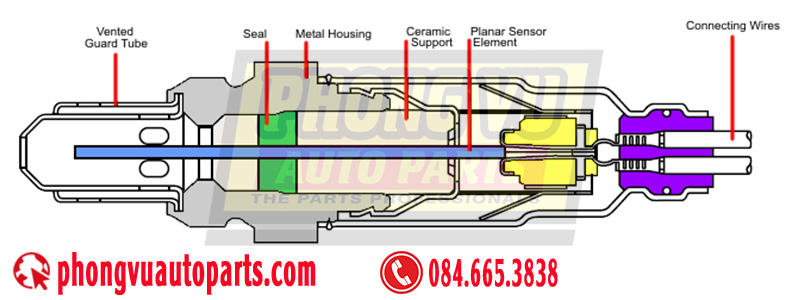

Cảm biến Oxy dải rộng (Wideband / Broadband / A/F Sensor)

Sở hữu nguyên lý vận hành tinh vi hơn khi tích hợp một buồng khuếch tán cùng một "bơm ion Oxy" bằng dòng điện bên trong lõi đo. Thay vì đọc điện áp, hộp ECU sẽ giám sát độ lệch của hỗn hợp hòa khí dựa vào chiều dịch chuyển và cường độ của dòng điện (tính bằng đơn vị miliampe - mA) được cấp vào để nuôi chiếc bơm này. Dòng cảm biến này có khả năng đo đạc một cách tuyến tính và chính xác tuyệt đối tỷ lệ xăng/gió trên một dải vận hành cực rộng của động cơ. Đây là trang bị bắt buộc phải có trên các dòng xe sử dụng công nghệ phun xăng trực tiếp (GDI), xe động cơ Turbo tăng áp và các dòng xe máy dầu (Diesel) thế hệ mới.

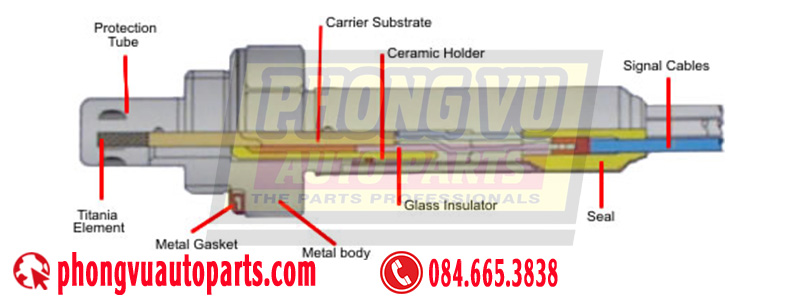

Cảm biến Oxy Titania (Loại thay đổi điện trở)

Vận hành theo nguyên lý không tự sinh ra dòng điện áp như loại Zirconia, mà bản thân lõi đo bằng Titanium Dioxide (TiO₂) sẽ tự động thay đổi giá trị điện trở nội bên trong theo nồng độ Oxy có trong khí thải. Ưu điểm lớn nhất của công nghệ Titania là cảm biến hoàn toàn không cần dẫn lối không khí tự nhiên bên ngoài vào làm mẫu đối chiếu, giúp cấu trúc hình học của đầu đo cực kỳ nhỏ gọn và kín khít. Tuy nhiên, do chi phí chế tạo cao và dải đo hẹp nên loại này ít phổ biến hơn và chỉ xuất hiện trên một số dòng xe đặc thù của Đức hoặc Nhật đời trước.

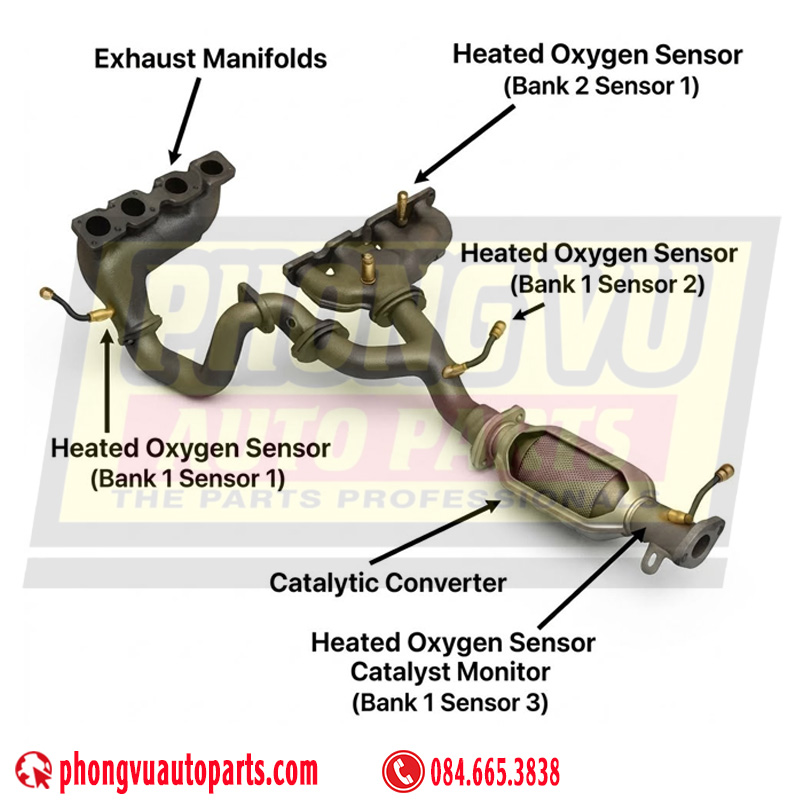

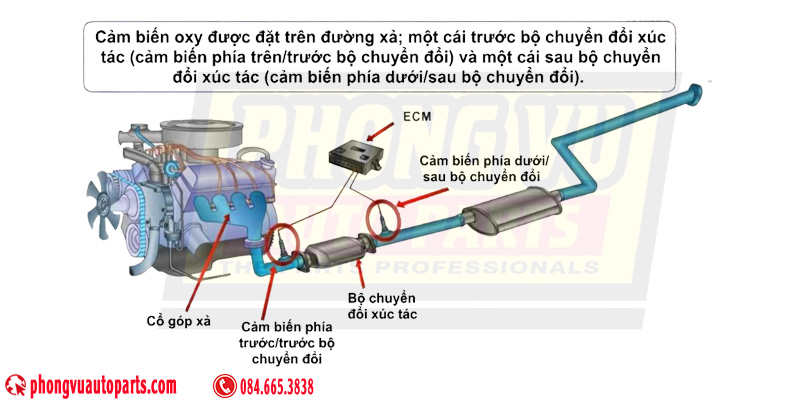

4.2. Phân loại theo Vị trí lắp đặt trên đường ống xả

Một chiếc xe ô tô đời mới hiện nay thường được trang bị tối thiểu hai con cảm biến Oxy cho mỗi nhánh ống xả nhằm thiết lập quy trình kiểm soát khí thải kép.

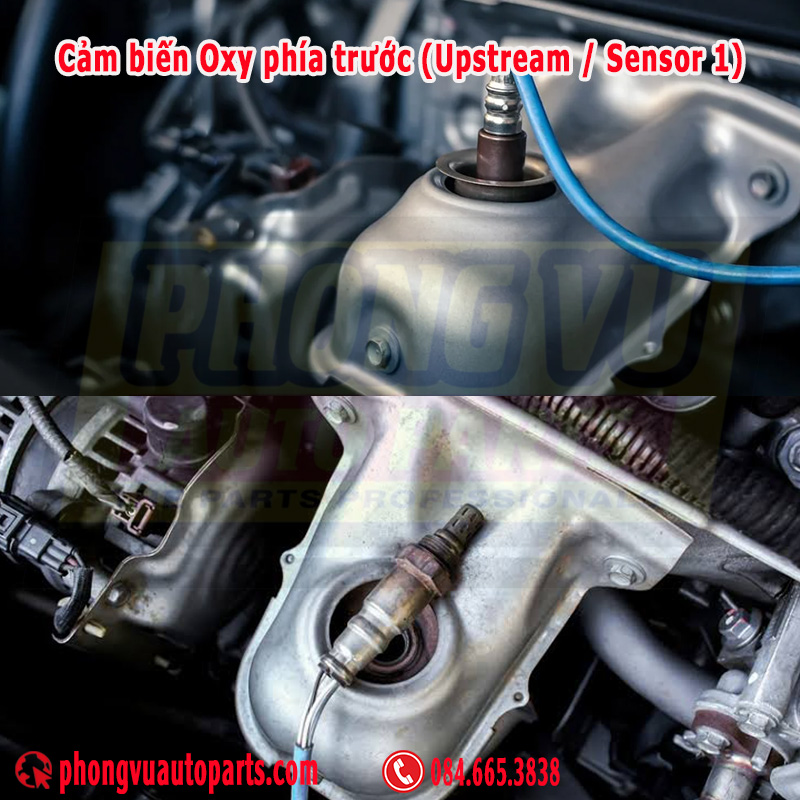

Cảm biến Oxy phía trước (Upstream / Thợ máy gọi là Con số 1 hoặc Sensor 1)

Được lắp đặt ở vị trí nằm trước bầu lọc khí thải (Catalytic Converter) và nằm ngay sát cổ góp xả của động cơ để đón dòng khí thô vừa ra khỏi buồng đốt. Nhiệm vụ chiến lược của Sensor 1 là đo lượng Oxy trực tiếp từ động cơ thải ra để gửi tín hiệu cho ECU hiệu chỉnh thời gian mở kim phun xăng tức thời theo chu trình điều khiển vòng lặp kín.

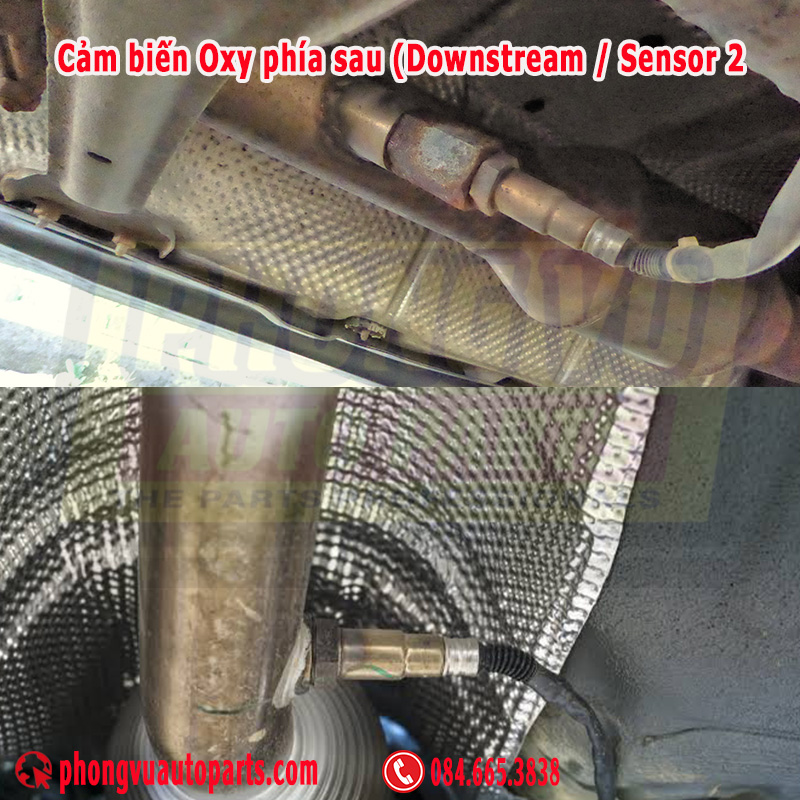

Cảm biến Oxy phía sau (Downstream / Thợ máy gọi là Con số 2 hoặc Sensor 2)

Được lắp đặt ở vị trí nằm phía sau bầu lọc khí thải, gần về phía đoạn ống xả mềm hoặc bầu giảm thanh trung tâm. Nhiệm vụ duy nhất của Sensor 2 là giám sát hiệu suất làm việc của bầu lọc xúc tác ba thành phần. Khi bầu lọc hoạt động hoàn hảo, toàn bộ lượng Oxy dư sẽ được tiêu thụ hết cho phản ứng oxy hóa, khiến tín hiệu của Sensor 2 luôn là một đường thẳng ổn định ở mức điện áp cao khoảng 0.5V đến 0.7V. Nếu máy đọc lỗi hiển thị đồ thị của Sensor 2 dao động liên tục, trồi sụt hình sin giống y hệt như Sensor 1, điều đó khẳng định bầu lọc Catalytic đã bị hỏng, chảy lõi hoặc mất hoàn toàn hoạt tính xúc tác.

4.3. Phân loại theo số lượng dây dẫn (Sơ đồ mạch điện)

Số lượng dây điện đi ra từ đuôi cảm biến phản ánh trực tiếp thế hệ công nghệ của linh kiện và cách thức nó liên kết với sơ đồ mạch điện trên xe.

Loại 1 dây:Chỉ trang bị duy nhất 1 dây tín hiệu dương (+). Phần thân cảm biến bằng kim loại sẽ tự tiếp địa (bắt Mass) trực tiếp vào thành ống xả bằng thép của xe. Do không tích hợp bộ sấy điện, cảm biến loại này phụ thuộc hoàn toàn vào nhiệt lượng tự nhiên của khí thải nên mất rất nhiều thời gian để kích hoạt chế độ vòng lặp kín.
Loại 2 dây:Được cải tiến bằng việc trang bị 1 dây tín hiệu dương (+) và bổ sung thêm 1 dây tiếp địa (Mass) nối độc lập về hộp ECU để triệt tiêu hiện tượng nhiễu loạn dòng điện do rỉ sét thành ống xả gây ra, loại này vẫn chưa có bộ phận sấy.
Loại 3 dây:Gồm có 1 dây tín hiệu truyền về ECU và 2 dây nguồn cấp cho bộ sấy điện trở bên trong. Sự nâng cấp này giúp đầu cảm biến nhanh chóng tự nung nóng đạt nhiệt độ làm việc trên 350°C chỉ sau vài mươi giây ngay khi vừa nổ máy, phần Mass tín hiệu vẫn tiếp địa qua thân kim loại.
Loại 4 dây: Đây là dòng cảm biến phổ biến nhất hiện nay tại các gara Việt Nam đối với hệ thống Narrowband, bao gồm 2 dây tín hiệu độc lập (Dây nguồn tín hiệu và dây Mass tín hiệu nối về ECU) kết hợp cùng 2 dây cấp nguồn cho cuộn sấy gốm, đảm bảo dòng dữ liệu truyền về hộp đen luôn có độ sạch và độ chính xác cao nhất.
Loại 5 hoặc 6 dây:Đây là cấu trúc dây đặc trưng của các dòng cảm biến dải rộng Wideband hoặc cảm biến tỷ lệ hòa khí A/F đời mới, được thiết kế để truyền tải các đường tín hiệu dòng điện bơm phức tạp và các dây tham chiếu dòng điện vi mô về mạch xử lý chuyên dụng trong ECU.

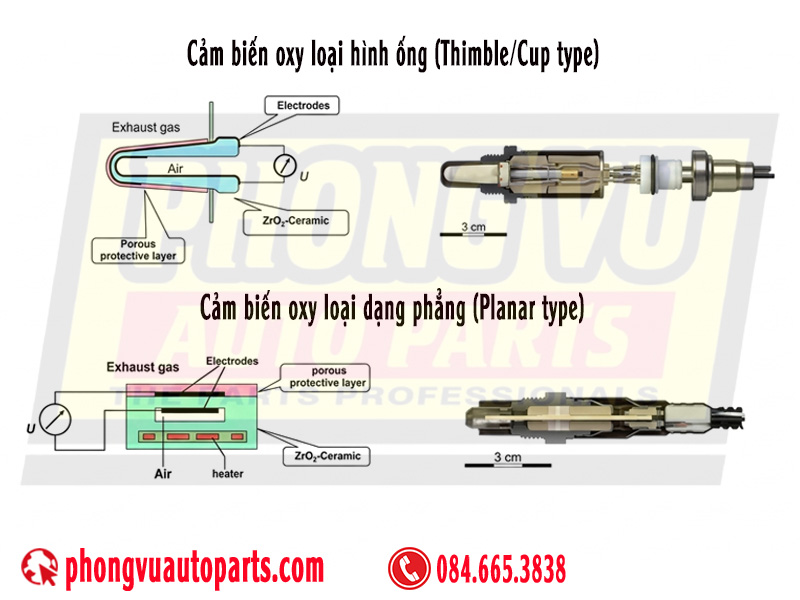

4.4. Phân loại theo hình dáng hình học của lõi gốm

Hình dáng và công nghệ gia công khối gốm điện phân bên trong đầu đo quyết định tốc độ phản hồi tín hiệu của cảm biến Oxy đối với sự thay đổi của chân ga.

Loại hình ống (Thimble/Cup type)

Có khối gốm Zirconia được chế tạo theo cấu trúc hình thon dài như ngón tay bao tay hoặc hình chiếc cốc rỗng. Đây là thiết kế cơ khí truyền thống, sở hữu ưu điểm vượt trội về độ bền bỉ vật lý và khả năng chịu sốc lực cơ học tốt, tuy nhiên nhược điểm là khối lượng gốm lớn khiến nó mất nhiều thời gian hấp thụ nhiệt để làm nóng đầu đo hơn.

Loại dạng phẳng (Planar type)

Ứng dụng công nghệ chế tạo hiện đại hơn khi các phân lớp gốm gốm Zirconia, các đường điện cực bạch kim dẫn điện và mạch điện trở sấy được tích hợp dưới dạng các màng mỏng phẳng xếp chồng nén chặt lên nhau thành một thanh gốm dẹt. Thiết kế dạng phẳng giúp cấu trúc lõi đo có kích thước siêu nhỏ, diện tích tiếp xúc nhiệt tối ưu nên có thể đạt tới nhiệt độ làm việc lý tưởng chỉ sau vài giây ngắn ngủi sau khi vặn chìa khóa nổ máy, giúp xe cắt giảm tối đa lượng khí độc phóng thích ra môi trường trong chu trình khởi động lạnh.

5. Các dấu hiệu hỏng hóc thường gặp của cảm biến oxy

Khi cảm biến Oxy gặp sự cố, hệ thống quản lý nhiên liệu vòng lặp kín sẽ ngay lập tức bị mất phương hướng điều khiển. Th thợ máy tại xưởng cần phối hợp chặt chẽ giữa việc chẩn đoán các triệu chứng vận hành của xe kết hợp với công tác giám định trực quan hình thái đầu đo để đưa ra kết luận sửa chữa chính xác.

5.1. Các triệu chứng hư hỏng và dấu hiệu nhận biết lỗi tại xưởng

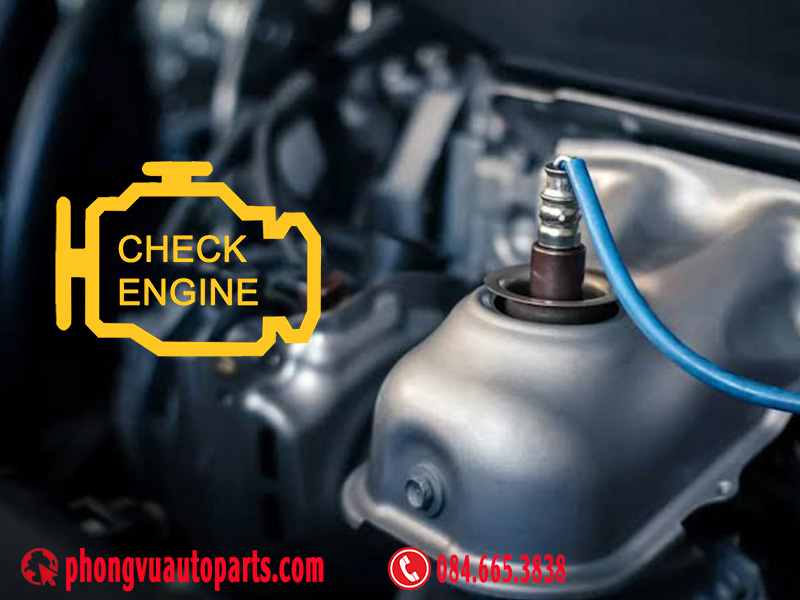

Các triệu chứng hư hỏng và dấu hiệu nhận biết lỗi cảm biến oxy

Sự cố của cảm biến Oxy tác động trực tiếp đến hiệu suất của buồng đốt và đường xả, phát ra những tín hiệu cảnh báo đặc trưng mà kỹ thuật viên có thể dễ dàng nhận biết trong quá trình kiểm tra xe tại gara.

Đèn Check Engine (đèn cá vàng) sáng rõ trên bảng taplo

Là phản ứng đầu tiên của hệ thống tự chẩn đoán. Hộp điều khiển ECU khi ghi nhận dòng tín hiệu điện áp từ cảm biến gửi về bị sai lệch hoàn toàn dải đo cho phép (ví dụ kẹt vĩnh viễn ở mức 0V hoặc 1V), hoặc khi phát hiện dòng điện chạy qua cuộn sấy gốm bị mất mạch do đứt cuộn điện trở bên trong, sẽ lập tức bật đèn báo lỗi để cảnh báo tài xế.

Động cơ nổ gai, rung giật cục bộ ở chế độ không tải (Rough Idle)

Xuất hiện khi ECU nhận sai dữ liệu nồng độ Oxy đầu ra, dẫn đến việc tính toán và hiệu chỉnh hệ số thích ứng nhiên liệu (Fuel Trim) bị sai lệch hoàn toàn góc pha nạp. Lúc này, lượng xăng phun vào các xi-lanh không đồng đều, chu trình cháy bị rối loạn khiến động cơ bị nấc cục, nổ không đều ở chế độ garanti và có hiện tượng sượng ga, hụt hơi nhẹ khi người lái vừa chạm vào chân ga tăng tốc.

Tăng mức tiêu hao nhiên liệu đột biến từ 15% đến 30%

Là hệ quả kinh tế nặng nề nhất đối với chủ xe. Khi cảm biến Oxy bị hỏng hoàn toàn hoặc rơi vào trạng thái "lười" phản ứng do lão hóa, hộp điều khiển ECU theo lập trình an toàn sẽ tự động đẩy động cơ vào chế độ dự phòng (Limp Mode). Trong chế độ này, để bảo vệ các chi tiết máy không bị quá nhiệt do nghèo xăng, ECU luôn có xu hướng điều chỉnh hòa khí chuyển sang trạng thái rất giàu (tăng mạnh thời gian mở kim phun để cấp dư xăng), gây ra hiện tượng hao xăng cực kỳ khủng khiếp dù xe chỉ chạy phố nhẹ nhàng.

Khói xả đuôi pô bốc mùi lưu huỳnh nồng nặc

Là dấu hiệu đi kèm với tình trạng thừa xăng nêu trên. Do lượng nhiên liệu dư thừa không thể đốt cháy hết trong buồng nổ bị đẩy thẳng xuống hệ thống ống xả, chúng sẽ tiếp tục trải qua quá trình cháy thứ cấp cưỡng bức ngay trên bề mặt lõi tổ ong của bầu lọc Catalytic ở nhiệt độ cao. Phản ứng đốt xăng dư thừa này làm phân hủy các hợp chất lưu huỳnh có trong nhiên liệu, phóng thích ra ngoài đuôi pô một làn khói có mùi trứng thối đặc trưng, cực kỳ nồng khét và gây ngột ngạt cho môi trường xung quanh.

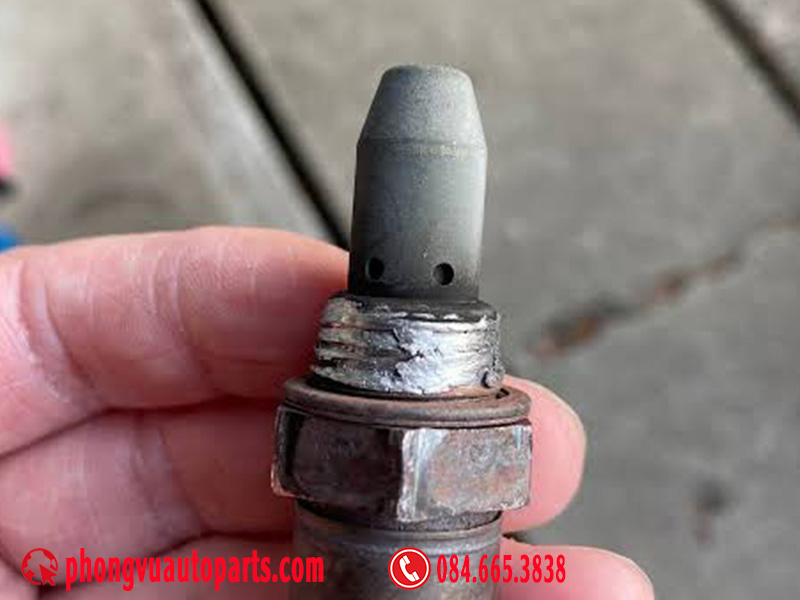

5.2. Cách nhận biết cảm biến Oxy hỏng qua quan sát thực tế đầu đo

Sau khi đưa xe lên cầu nâng và tháo rời con cảm biến Oxy ra khỏi đường ống xả, kỹ thuật viên có thể tiến hành "bắt bệnh" cho động cơ dựa vào màu sắc và trạng thái của lớp muội bám trên phần vỏ bọc bảo vệ khuếch tán.

Đầu cảm biến bám một lớp muội than đen đặc, xốp mịn

Là minh chứng rõ ràng cho thấy động cơ đang vận hành trong tình trạng quá giàu xăng kéo dài. Nguyên nhân gốc rễ thường xuất phát từ hiện tượng kim phun bị đái (kẹt kim không đóng kín làm nhỏ giọt xăng), áp suất nhiên liệu quá cao, hoặc hệ thống nạp bị nghẹt lọc gió nghiêm trọng khiến buồng đốt bị thiếu Oxy trầm trọng, sinh ra lượng muội carbon bám dày đặc cô lập bề mặt đo.

Đầu cảm biến bám muội trắng hoặc xám mịn như vôi

Báo hiệu chiếc xe đang gặp sự cố nghiêm trọng về cơ khí động cơ, cụ thể là hiện tượng "ăn dầu máy". Khi phớt gít xu-páp bị chai cứng hoặc các vòng xéc-măng trên piston bị mòn hở, dầu bôi trơn sẽ lọt vào buồng đốt và bị cháy cùng xăng. Các chất phụ gia chống mài mòn gốc phốt-pho, kẽm và canxi có trong dầu nhớt khi cháy sẽ tạo thành hợp chất tro màu trắng, bám chặt và đóng xỉ bao phủ hoàn toàn bề mặt gốm điện phân, cô lập hoàn toàn đầu đo với dòng khí xả.

Đầu cảm biến bám lớp muội màu đỏ gạch hoặc nâu đỏ

Chỉ ra rằng chủ xe đã đổ phải nguồn nhiên liệu bẩn, xăng kém chất lượng nhiễm sắt hoặc thường xuyên sử dụng các loại phụ gia tăng chỉ số Octane trôi nổi không đạt chuẩn trên thị trường. Các hợp chất kim loại nặng có trong xăng bẩn khi cháy sẽ giải phóng các oxit sắt, bám một lớp màng màu đỏ gạch lên điện cực Bạch kim, phá hủy cấu trúc xúc tác vĩnh viễn và làm cảm biến bị "chết" hoàn toàn không thể phục hồi bằng cách súc rửa.

Hiện tượng cảm biến bị "lười" hay chuyển mạch chậm

Là trạng thái hỏng hóc tinh vi nhất vì phần tử gốm điện phân đã bị lão hóa tự nhiên do tuổi thọ. Lúc này, chu kỳ quét sóng sin của điện áp sụt giảm xuống dưới mức 1Hz (thay vì dao động từ 1 đến 5 lần/giây như tiêu chuẩn), khiến chiếc xe chạy có cảm giác sượng ga và hao nhiên liệu rõ rệt. Tuy nhiên, do điện áp vẫn dao động trong dải từ 0.1V đến 0.9V chứ không bị kẹt chết một mức, hộp ECU vẫn ghi nhận cảm biến đang sống và chưa kịp bật đèn báo lỗi cá vàng, đòi hỏi thợ máy phải dùng máy chẩn đoán vào mục Live Data để xem đồ thị xung sóng mới phát hiện được.

6. Các mã lỗi OBD-II tiêu chuẩn của hệ thống cảm biến Oxy

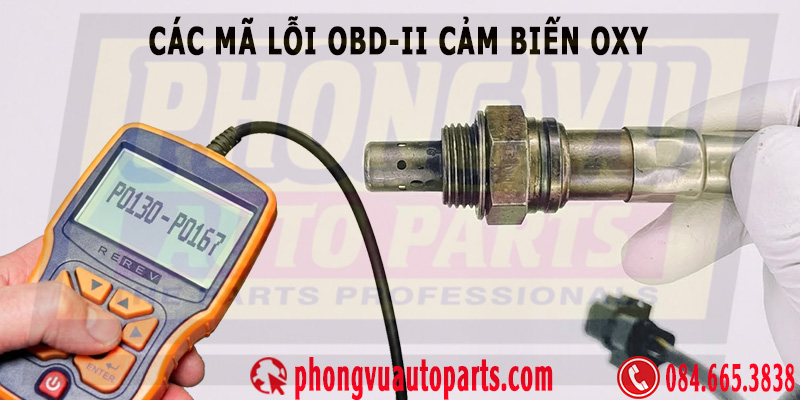

Mã lỗi cảm biến oxy - P0130 P0131 P0132 P0133 P0134 P0135 P0136 P0137 P0138 P0140 P0141

Hệ thống chẩn đoán lỗi OBD-II sử dụng một loạt các mã lỗi tiêu chuẩn từ P0130 đến P0167 để xác định các sự cố liên quan đến cảm biến oxy (O2). Các mã lỗi này giúp xác định chính xác vị trí cảm biến (nhánh 1 hoặc 2) và tính chất của lỗi như hỏng mạch, điện áp thấp/cao, hoặc phản hồi chậm.

6.1 Các mã lỗi phổ biến theo vị trí cảm biến

Dựa vào kết cấu đường ống xả dầm bệ, các mã lỗi được phân hóa rạch ròi theo từng vị trí lắp đặt của cảm biến trước hoặc sau bầu lọc xúc tác.

Nhánh 1, cảm biến 1 (Bank 1, Sensor 1 - Cảm biến trước bầu lọc)

Đây là con cảm biến upstream giữ nhiệm vụ đo nồng độ khí xả thô để hộp đen hiệu chỉnh lượng phun nhiên liệu tức thời theo chu trình vòng lặp kín.

P0130 (Circuit Malfunction): lỗi mạch điện tổng quát của cảm biến do giắc cắm hỏng hoặc đứt dây nguồn.
P0131 (Signal Too Low): điện áp tín hiệu cảm biến thấp do chạm mát đường dây hoặc hòa khí quá nghèo xăng.
P0132 (Signal Too High): điện áp tín hiệu cảm biến cao do chạm nguồn điện dương hoặc hòa khí quá giàu xăng.
P0133 (Slow Response): cảm biến phản hồi chậm do phần tử gốm đã bị lão hóa, lười chuyển mạch hình sin.
P0134 (No Activity Detected): không phát hiện hoạt động của mạch cảm biến do hỏng hẳn đầu đo hoặc đứt mạch tín hiệu.
P0135 (Heater Circuit Malfunction): lỗi mạch nguồn hoặc đứt cuộn dây sấy điện trở gốm của cảm biến oxy.

Nhánh 1, cảm biến 2 (Bank 1, Sensor 2 - Cảm biến sau bầu lọc)

Nằm ở phía sau bầu catalytic, con cảm biến downstream này giữ vai trò gác cổng để giám sát hiệu suất xử lý độc chất của lõi gốm tổ ong.

P0136 (Circuit Malfunction): lỗi mạch điện tổng quát của cảm biến oxy số 2.
P0137 (Circuit Low Voltage): điện áp mạch cảm biến oxy thấp.
P0138 (Circuit High Voltage): điện áp mạch cảm biến oxy cao liên tục.
P0139 (Slow Response): cảm biến oxy số 2 phản hồi chậm với dòng khí xả.
P0140 (No Activity Detected): không phát hiện hoạt động của mạch cảm biến oxy số 2 (do đứt cáp hoặc chết đầu đo).
P0141 (Heater Circuit Malfunction): lỗi mạch sấy hoặc đứt cuộn sấy của cảm biến oxy số 2.

Nhánh 2 (Bank 2 - Áp dụng cho động cơ chữ v hoặc động cơ boxer)

Đối với các dòng xe trang bị khối động cơ có các xi-lanh sắp xếp đối xứng, hệ thống xả sẽ chia làm hai nhánh độc lập chạy dưới gầm.
Các hư hỏng xảy ra đối với con cảm biến trước bầu lọc thuộc vách máy đối diện sẽ được hộp điều khiển gọi tên bằng dải mã số riêng biệt từ P0150 đến P0155, mang đầy đủ các đặc tính kỹ thuật về lỗi mạch, lỗi điện áp thấp/cao hay đứt cuộn sấy tương tự bên nhánh 1. Song song với đó, các sự cố chẩn đoán xuất hiện trên con cảm biến gác cổng phía sau bầu lọc của vách máy số 2 này sẽ được hiển thị độc lập thông qua nhóm mã lỗi hệ thống bao gồm P0157, P0158 và P0161.

6.2 Các mã lỗi hệ thống liên đới gián tiếp

Do cảm biến Oxy là thiết bị đầu vào quyết định trực tiếp đến thời gian mở kim phun, mọi sự sai lệch thông số ảo của nó sẽ kích hoạt một chuỗi các mã lỗi liên đới về hòa khí và ống xả.

Khi cảm biến số 1 bị bám muội bẩn gây kẹt áp thấp giả lập, lừa ECU tăng lượng xăng vượt quá giới hạn bù dòng cho phép của thuật toán fuel trim, máy quét sẽ xuất hiện thêm các mã P0171 hoặc P0174 (System Too Lean) báo hiệu hệ thống nhận diện hòa khí quá nghèo ở Bank 1 hoặc Bank 2. Ngược lại, nếu đầu đo gửi về áp cao liên tục, ECU buộc phải ra lệnh cắt xăng tối đa để bảo vệ máy, kích hoạt các mã liên đới là P0172 hoặc P0175 (System Too Rich) báo hiệu hệ thống quá giàu nhiên liệu.

Nghiêm trọng nhất là mối xích mích với cặp mã lỗi P0420 và pP0430 (Catalyst Efficiency Low) báo hiệu hiệu suất bầu lọc xúc tác thấp hơn ngưỡng cho phép, xuất hiện khi con cảm biến số 2 phát ra đồ thị dao động liên tục trùng khít với tần số của con số 1, chứng tỏ lõi gốm tổ ong của bầu Catalytic đã bị thông rỗng hoặc mất hoàn toàn hoạt tính xúc tác.

7. Các thương hiệu cảm biến Oxy uy tín trên thị trường

Trong quy trình sửa chữa hệ thống điện - điện tử động cơ ô tô, việc lựa chọn thương hiệu cảm biến Oxy tương thích chính xác với gốc xuất xứ của xe là điều kiện tiên quyết quyết định sự thành bại của pan bệnh. Do cấu trúc thuật toán quét tín hiệu bên trong hộp đen ECU của mỗi hãng xe có những quy định ngặt nghèo khác nhau về dải điện trở nội và tốc độ chuyển mạch điện áp, việc sử dụng các loại linh kiện trôi nổi không rõ nguồn gốc rất dễ dẫn đến hiện tượng "kén cảm biến", khiến xe liên tục báo lỗi ảo và phát sáng đèn Check Engine dù là phụ tùng mới tinh. Trên thị trường Việt Nam hiện nay, phân khúc này được chia thành hai nhóm thương hiệu uy tín rõ rệt.

7.1. Nhóm nhà sản xuất gốc (Hàng OEM đi theo xe)

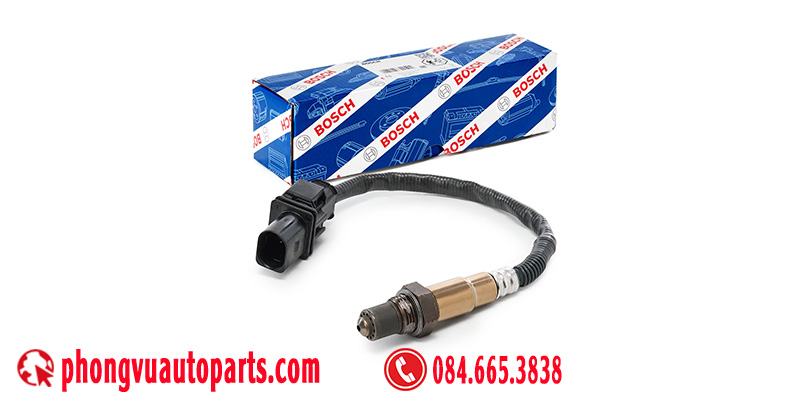

Cảm biến oxy Bosch (Đức):

Bosch chính là thương hiệu đến từ tập đoàn đã phát minh ra con cảm biến Oxy thương mại đầu tiên trên thế giới cho ngành công nghiệp ô tô. Bosch Auto Parts là sự lựa chọn tối ưu số một và là nhà cung cấp gốc (OEM) cho đại đa số các dòng xe Đức và Châu Âu sang trọng như Mercedes-Benz, BMW, Audi, Volkswagen, Porsche, cũng như các dòng xe cơ bắp của Mỹ như Ford và GM. Điểm mạnh công nghệ của cảm biến Bosch nằm ở phần cấu trúc thân vỏ chế tạo bằng hợp kim Inox cao cấp chịu nhiệt vượt trội, đi kèm công nghệ lõi sấy gốm siêu bền bỉ, giúp đầu đo có khả năng chịu đựng chu trình sốc nhiệt cao và duy trì đồ thị sóng sin chuẩn xác suốt thời gian dài vận hành.

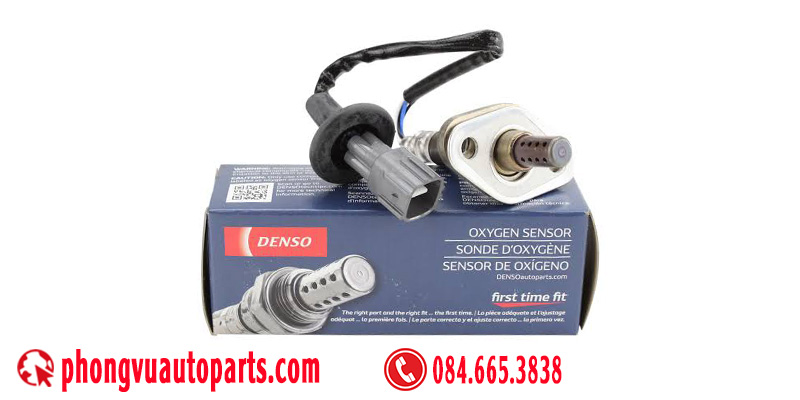

Cảm biến oxy Denso (Nhật Bản):

Densolà nhà cung cấp linh kiện điện động cơ và hệ thống điều hòa không khí hàng đầu thế giới, thuộc hệ sinh thái công nghiệp của tập đoàn Toyota. Đây là trang bị OEM bắt buộc phải có cho các dòng xe Nhật Bản phổ thông và cao cấp như Toyota, Lexus, Honda, Mitsubishi, Suzuki. Kinh nghiệm thực nghiệm sửa chữa thực tế tại các gara Việt Nam chỉ ra rằng, hệ thống điều khiển động cơ của xe Toyota và Lexus cực kỳ "kén" cảm biến Oxy. Nếu kỹ thuật viên thay thế bằng các thương hiệu khác không phải Denso, ECU thường sẽ không đồng bộ được dữ liệu và lập tức bật lỗi cá vàng sau vài mươi cây số, do đó việc đi đúng hàng Denso nguyên bản là giải pháp bắt buộc để dập tắt lỗi triệt để.

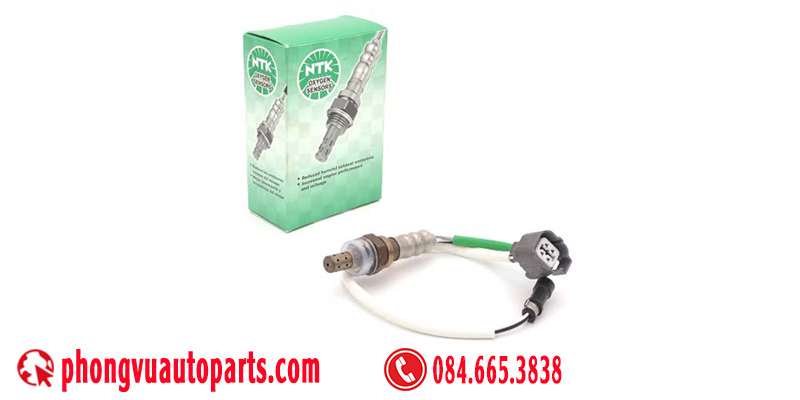

Cảm biến oxy NTK / NGK (Nhật Bản

NTK là thương hiệu linh kiện điện tử cao cấp thuộc tập đoàn bugi danh tiếng NGK Spark Plug. Thế mạnh cốt lõi làm nên thương hiệu của NTK là công nghệ gia công lớp mạ Bạch kim kép (Dual Platinum Electrodes) siêu mịn bao phủ bề mặt lõi gốm Zirconia. Thiết kế này mang lại cho cảm biến khả năng chống ngộ độc chất xúc tác cực tốt trước các tạp chất chì, lưu huỳnh của xăng bẩn hoặc tro dầu nhớt từ hiện tượng ăn dầu máy. Cảm biến NTK được ứng dụng bao phủ rộng rãi và là phụ tùng thay thế hoàn hảo cho các dòng xe như Mazda, Nissan, Subaru, Isuzu.

7.2. Nhóm phụ tùng thay thế chất lượng cao (Aftermarket)

Nhóm này bao gồm các thương hiệu phụ tùng thương mại uy tín, hướng tới phân khúc sửa chữa gara ngoài với ưu thế về dải sản phẩm bao phủ lớn và giá thành dễ tiếp cận hơn hàng chính hãng.

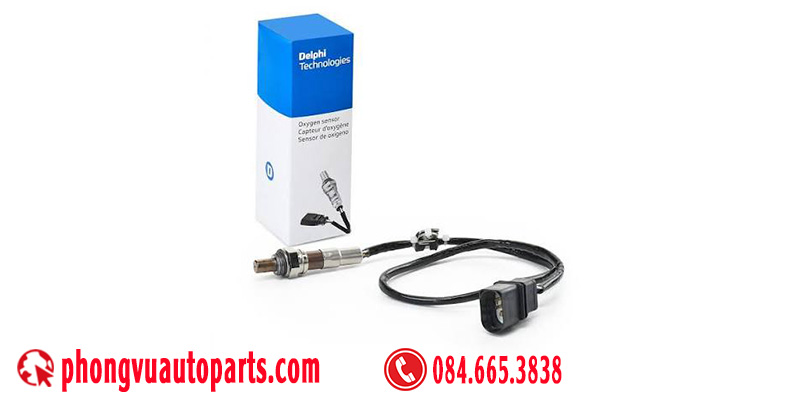

Cảm biến oxy Delphi Technologies

Delphi Technologieslà thương hiệu phụ tùng có lịch sử lâu đời từ Mỹ, sở hữu một dải danh mục sản phẩm cực kỳ phong phú và độ phủ dòng xe rất lớn trên thị trường phụ tùng thay thế. Delphi mang đến giải pháp sửa chữa kinh tế và đạt độ tương thích kỹ thuật cao cho các dòng xe Mỹ như Chevrolet, Cadillac, các dòng xe Hàn Quốc đời cũ như Hyundai, Kia, Daewoo. Cảm biến Delphi được đánh giá cao nhờ kết cấu giắc cắm dập chuẩn công nghiệp, giúp thợ máy dễ dàng thao tác cắm giắc ăn ngay mà không cần cắt nối dây điện.

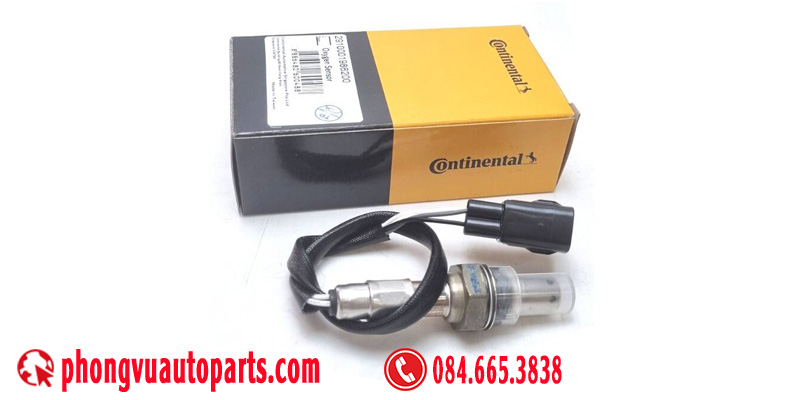

Cảm biến oxy Continental (Đức)

Continentallà tập đoàn công nghệ ô tô hàng đầu châu Âu, tập trung sức mạnh nghiên cứu vào phân khúc các dòng cảm biến dải rộng (Wideband / AFR Sensor) thế hệ mới có từ 5 đến 6 dây dẫn tín hiệu. Continental là đối tác phụ tùng thay thế thâm niên chuyên cung cấp đầu đo cho các khối động cơ tăng áp (Turbocharger) phun xăng trực tiếp đòi hỏi tốc độ quét tín hiệu siêu tốc của các hãng xe Âu, Mỹ đời cao. Sản phẩm của Continental sở hữu độ nhạy cơ khí tuyệt vời, giúp tối ưu hóa dải mô-men xoắn của động cơ hiệu năng cao và đáp ứng trọn vẹn các bài kiểm tra nghiêm ngặt của tiêu chuẩn khí thải Euro 6 tại Việt Nam.

8. Phương án sửa chữa và Quy trình thay thế chuẩn kỹ thuật

Để tránh việc chẩn đoán sai lầm dẫn đến thay oan phụ tùng đắt tiền khi nguyên nhân thực tế chỉ nằm ở đường dây điện hoặc cầu chì, kỹ thuật viên điện - điện tử ô tô bắt buộc phải thực hiện quy trình đo kiểm loại trừ một cách khoa học trước khi tiến hành các bước thay thế cơ khí chuyên sâu dưới gầm xe.

8.1. Quy trình đo kiểm loại trừ lỗi điện bằng đồng hồ (VOM)

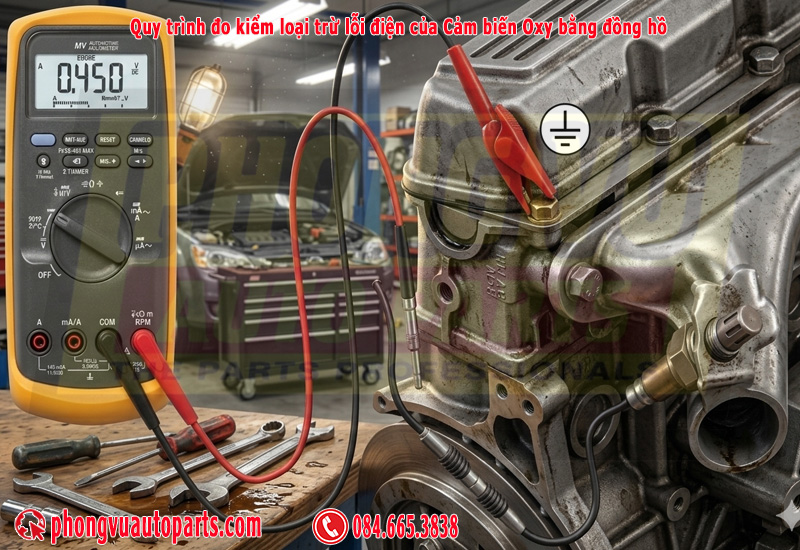

Quy trình đo kiểm lỗi cảm biến oxy bằng đồng hồ

Trước khi đưa ra kết luận thay thế cảm biến Oxy mới, người thợ máy cần sử dụng đồng hồ vạn năng kỹ thuật số để kiểm tra nhanh hai thông số mạch điện cốt lõi bao gồm điện trở nội của cuộn sấy và nguồn cấp từ thân xe.

Để đo điện trở cuộn sấy, kỹ thuật viên chuyển nấc xoay của đồng hồ VOM về thang đo điện trở thấp 200Ω, sau đó cắm hai đầu đo của đồng hồ trực tiếp vào hai chân dây sấy ở phía giắc của cảm biến. Đối với các phom cảm biến thông dụng của Denso hay Bosch, giá trị điện trở tiêu chuẩn đạt trạng thái khỏe mạnh sẽ dao động ổn định trong khoảng từ 4 Ω đến 15 Ω. Nếu màn hình đồng hồ hiển thị giá trị vô cùng (ký hiệu hình chữ (infty ) hoặc OL), điều đó khẳng định cuộn dây điện trở nung nóng bằng gốm tích hợp bên trong lõi cảm biến đã bị đứt mạch nội bộ; trường hợp này hoàn toàn không thể sửa chữa hay nối dây mà bắt buộc phải thay mới cảm biến.

Để kiểm tra nguồn cấp nuôi mạch sấy, kỹ thuật viên bật chìa khóa xe sang nấc ON nhưng chưa đề nổ máy (Engine OFF), đồng thời chuyển đồng hồ VOM về thang đo điện áp một chiều DC 20V. Tiến hành đo tại hai chân tương ứng của giắc cắm điện thuộc phía thân xe (phía bó dây điện sườn) để giám sát xem dòng điện có đủ nguồn 12V cấp xuống từ cầu chì hoặc rơ-le sấy hay không. Nếu đo không thấy có điện áp, pan bệnh lúc này nằm ở hệ thống cầu chì bị đứt hoặc rơ-le sấy bị chết chứ bản thân cảm biến Oxy có thể vẫn còn hoạt động tốt.

8.2. Sơ đồ màu dây giắc cắm (Pinout) thông dụng để đo kiểm nhanh

Nhằm mục đích hỗ trợ anh em thợ máy không bị đo nhầm chân tín hiệu nhạy cảm sang chân sấy dòng cao dẫn đến nguy cơ gây hỏng mạch xử lý của đồng hồ hoặc hộp đen, dưới đây là quy ước màu dây tiêu chuẩn quốc tế của dòng cảm biến thu hẹp (Narrowband) hệ Denso 4 dây cực kỳ phổ biến tại các gara Việt Nam:

Dây màu Trắng (gồm 2 dây cùng màu): Đây là hai dây chịu trách nhiệm cấp nguồn 12V và dập mát đóng ngắt mạch sấy từ hộp ECU truyền xuống, do là mạch điện trở đốt nóng thuần túy nên hai dây này hoàn toàn không phân biệt cực tính âm dương khi đo kiểm.
Dây màu Xanh Đen (1 dây đơn): Đây là đường dây cực kỳ quan trọng chịu trách nhiệm xuất tín hiệu điện áp dương (+) dao động từ 0.1V đến 0.9V sau quá trình điện phân ion Oxy để truyền thẳng về cổng giao tiếp của ECU.
Dây màu Trắng Sọc Đen (1 dây đơn): Đây là đường dây mát tín hiệu (-) độc lập của cảm biến nối trực tiếp về mass chân hộp ECU nhằm mục đích triệt tiêu tối đa các dòng điện nhiễu từ thân xe, đảm bảo độ sạch của xung sóng dữ liệu gửi về.

8.3. Quy trình 6 bước thay thế cơ khí (Chuẩn Service Manual)

Khi đã có kết luận chính xác cảm biến bị hỏng, quy trình tháo lắp cơ khí cần được thực hiện nghiêm ngặt theo đúng các bước của nhà sản xuất để bảo vệ ren của đường ống xả. Các dụng cụ bắt buộc phải chuẩn bị đầy đủ bao gồm khẩu mở cảm biến Oxy chuyên dụng (loại tuýp sâu kích thước đai ốc 22mm có xẻ rãnh dọc thân để luồn dây điện tránh đứt cáp), cần siết lực, dung dịch rã rỉ sét và một lọ mỡ đồng hoặc mỡ niken chịu nhiệt cao (Anti-Seize).

Bước 1 - Hạ nhiệt hệ thống xả: Tiến hành tắt máy xe, rút chìa khóa điện ra ngoài và bắt buộc phải chờ đợi cho toàn bộ hệ thống đường ống xả dưới gầm nguội hoàn toàn tối thiểu từ 45 đến 60 phút. Do vị trí lắp đặt của cảm biến Oxy nằm ngay sát cổ xả động cơ – nơi nhiệt độ khi vừa chạy xong có thể vượt ngưỡng 600°C – việc thao tác vội vã sẽ gây nguy cơ bỏng nặng cực kỳ nguy hiểm cho người thợ.
Bước 2 - Rút giắc kết nối điện: Sử dụng vòi xịt khí nén áp lực cao để thổi sạch toàn bộ cát bẩn, đất đá bám quanh khu vực giắc cắm nhựa nhằm tránh dị vật rơi vào chân pin khi tháo. Dùng tay ấn chặt vào lẫy khóa nhựa bảo vệ và rút giắc kết nối ra theo phương thẳng đứng; một lưu ý kỹ thuật là tuyệt đối không được nắm vào thân bọc dây điện để giật mạnh vì hành động này sẽ gây đứt ngầm các lõi đồng truyền tín hiệu bên trong.
Bước 3 - Thẩm thấu dung dịch rã rỉ sét: Tiến hành xịt đẫm dung dịch phá rỉ sét có độ thẩm thấu cao như WD-40 hoặc RP7 vào khu vực chân ren bắt vào ống pô của cảm biến, sau đó kiên nhẫn chờ đợi từ 10 đến 15 phút. Thời gian ngâm này giúp hóa chất bẻ gãy các liên kết oxit sắt vốn bám chặt dính như chết lặng do hiện tượng nung nhiệt độ cao lâu ngày dưới gầm, giảm thiểu lực vặn lực ma sát khi mở.
Bước 4 - Tháo cảm biến cũ: Chụp khít đầu tuýp xẻ rãnh chuyên dụng 22mm vào đai ốc lục giác của cảm biến, kết nối với cần vặn dài (tay công) để tăng lực đòn bẩy. Kỹ thuật viên tác dụng một lực tịnh tiến tăng dần, đều tay theo chiều ngược kim đồng hồ để nới lỏng cảm biến; quy trình này nghiêm cấm sử dụng súng bắn ốc bằng hơi (súng xiết bu-lông) vì lực xung kích búa đập quá lớn của súng sẽ làm giật đứt thân cảm biến và tuôn sạch toàn bộ phần ren bằng thép trên thành ống pô của xe.
Bước 5 - Lắp phụ tùng mới: Tiến hành đối chiếu kỹ lưỡng mã phụ tùng (Part Number) để đảm bảo độ tương thích hoàn toàn về dải đo điện áp, sau đó bôi một lượng mỏng mỡ đồng chịu nhiệt (Anti-Seize) lên phần ren của cảm biến mới. Thợ máy cần lưu ý tuyệt đối không được để lớp mỡ đồng này dính vào phần đầu đo đục lỗ vì khi nổ máy mỡ cháy sẽ bít kín các lỗ khuếch tán gây chết cảm biến lập tức. Tiến hành vặn cảm biến bằng tay trước từ 3 đến 5 ren đầu để đảm bảo không bị hiện tượng lệch ren (Cross-Threading), sau đó dùng cần siết lực để siết chặt đầu đo theo đúng định mức kỹ thuật quy định từ 35 N.m đến 45 N.m.
Bước 6 - Xóa lỗi và thiết lập lại hộp điều khiển: Kết nối lại giắc điện nhựa, cài dây dẫn vào đúng các kẹp định vị nguyên bản dưới gầm để tránh tình trạng dây bị thòng xuống chạm vào ống xả nóng gây chảy vỏ cách điện. Bước cuối cùng, kỹ thuật viên cắm máy chẩn đoán chuyên dụng vào cổng OBD-II dưới vô lăng, thực hiện lệnh xóa các mã lỗi lịch sử lưu trong bộ nhớ, đồng thời bắt buộc phải kích hoạt lệnh Reset Fuel Trim Adaptive Values (Thiết lập lại giá trị thích ứng nhiên liệu). Lệnh này ép ECU xóa sạch toàn bộ bộ nhớ bù trừ xăng lỗi thời của con cảm biến hỏng trước đó, đưa hệ thống nạp xả về trạng thái xuất xưởng để bắt đầu học lại dữ liệu chuẩn xác từ con cảm biến mới thay, giúp xe mượt ga và tối ưu lượng tiêu thụ nhiên liệu ngay lập tức

9. Các câu hỏi liên quan về cảm biến Oxy

Có thể vệ sinh cảm biến Oxy bằng hóa chất tẩy rửa họng ga được không?

Thực tế kinh nghiệm tại các xưởng sửa chữa, nếu đầu cảm biến chỉ mới bị bám một lớp muội than lỏng thông thường do xe chạy phố nhiều, việc tháo ra xịt rửa bằng dung dịch vệ sinh cổ hút, họng ga hoặc dung dịch súc béc phun có thể giúp loại bỏ lớp cặn bám bẩn và cải thiện tạm thời bề mặt điện cực Bạch kim. Tuy nhiên, nếu phần tử gốm Zirconia bên trong đã bị rơi vào trạng thái nhiễm độc chất xúc tác như nhiễm chì do đổ phải xăng bẩn, ngộ độc hợp chất silicat do động cơ bị ăn dầu máy lâu ngày, hoặc cuộn dây điện trở sấy nội bộ đã bị đứt mạch, thì mọi biện pháp súc rửa bằng hóa chất đều hoàn toàn vô tác dụng, bắt buộc chủ xe phải tiến hành thay thế bằng phụ tùng mới.

Tại sao xe bị báo lỗi bỏ máy (Misfire) lại dễ làm chết cảm biến Oxy và phá hủy bầu Catalytic cực kỳ nhanh chóng?

Khi một hoặc nhiều xi-lanh của động cơ gặp hiện tượng bỏ máy do bugi hỏng, chết cuộn mobin đánh lửa hoặc kim phun bị kẹt, hỗn hợp xăng và gió không được kích nổ trong buồng đốt sẽ bị piston đẩy thẳng xuống hệ thống xả. Lượng nhiên liệu xăng sống nguyên bản này khi tiếp xúc trực tiếp với nhiệt độ cực cao tại cổ góp xả sẽ tự động kích nổ cưỡng bức ngay trên bề mặt của cảm biến Oxy và vách lưới gốm tổ ong của bầu Catalytic. Quá trình cháy ngoài buồng nổ này tạo ra một hiện tượng sốc nhiệt cực đại, đẩy nhiệt độ dầm bệ vọt lên trên 1.000°C làm nóng chảy khối gốm điện phân của cảm biến và phá hủy hoàn toàn kết cấu vách lọc xúc tác chỉ sau một quãng đường ngắn chạy cố.

Tại sao sau khi thay cảm biến Oxy mới tinh vào xe vẫn tiếp tục báo lỗi "cá vàng" (Check Engine)?

Hiện tượng thay phụ tùng mới vào nhưng đèn báo lỗi động cơ vẫn sáng thường xuất phát từ ba nguyên nhân cốt lõi trong quy trình kỹ thuật tại các gara. Thứ nhất, kỹ thuật viên quên chưa sử dụng máy chẩn đoán chuyên dụng để thực hiện lệnh xóa bộ nhớ đệm và thiết lập lại giá trị thích ứng nhiên liệu (Reset Fuel Trim Adaptive Values), khiến ECU vẫn tiếp tục áp dụng thuật toán sửa sai của con cảm biến hỏng trước đó lên linh kiện mới. Thứ hai, chủ xe đã mua phải loại cảm biến Aftermarket chất lượng kém, hàng giả nhái hoặc không đúng thương hiệu nhà sản xuất gốc; ví dụ cụ thể là hệ thống điện của xe Toyota và Lexus cực kỳ kén cảm biến, nếu thay loại khác ngoài Denso, ECU sẽ lập tức từ chối nhận diện tín hiệu do sai lệch thông số điện áp tham chiếu. Thứ ba, pan bệnh thực tế không nằm ở cảm biến mà nằm ở đường dây điện từ giắc cắm về hộp ECU đã bị chuột cắn đứt, bị mục nát hoặc chập mass sườn xe gầm.

Cảm biến Oxy số 1 và số 2 có thể đổi vị trí, hoán đổi cho nhau được không?

Hai vị trí cảm biến này hoàn toàn không thể hoán đổi cho nhau trong mọi trường hợp kỹ thuật. Mặc dù trên một số dòng xe, hai con cảm biến này có hình dáng đai ốc ren tương thích hoàn toàn về kích thước hình học (đều sử dụng chung khẩu mở chuyên dụng cỡ 22mm), nhưng cấu trúc công nghệ bên trong và chức năng chiến lược của chúng lại khác biệt một trời một vực. Con cảm biến số 1 (Upstream) thường là loại cảm biến dải rộng Wideband hoặc dải hẹp có tốc độ phản hồi siêu tốc để điều khiển lượng phun xăng, trong khi con cảm biến số 2 (Downstream) chỉ là loại dải hẹp Narrowband có dải đo ngắn hơn và kết cấu vỏ bọc bảo vệ dày dặn hơn để chuyên nhiệm vụ giám sát khí thải sau bầu lọc. Ngoài ra, chiều dài của dây dẫn và cấu tạo của các chân pin giắc cắm điện của hai vị trí này luôn được các hãng chế tạo khác nhau để chống hiện tượng cắm nhầm dây.

Xe bị hỏng cảm biến Oxy số 2 (Downstream) thì có gây ra hiện tượng hao xăng hay không?

Về mặt lý thuyết điều khiển, con cảm biến số 2 hỏng sẽ không gây ra hiện tượng hao xăng bạt mạng cho động cơ. Nhiệm vụ chiến lược tối cao của cảm biến số 2 là giám sát hiệu suất bầu lọc xúc tác (Catalyst Monitor), trong khi thuật toán hiệu chỉnh lượng phun nhiên liệu chính (Fuel Trim) được quyết định hoàn toàn bởi dữ liệu của con cảm biến số 1 đặt phía trước. Tuy nhiên, trên một số khối động cơ đời mới hiện nay (đặc biệt là các dòng xe Đức hoặc xe đạt tiêu chuẩn khí thải cao Euro 6), nhà sản xuất vẫn trích xuất một phần nhỏ dữ liệu của cảm biến số 2 để thực hiện chu trình hiệu chỉnh tinh vi (Fine-tune) lại dải xăng ở chế độ không tải. Do đó, khi con số 2 bị hỏng, chiếc xe có thể sẽ xuất hiện hiện tượng chạy hơi sượng ga, nổ gai nhẹ ở chế độ garanti nhưng mức độ ngốn nhiên liệu là không đáng kể so với khi bị hỏng con số 1.

Tuổi thọ trung bình của một con cảm biến Oxy là bao lâu và khi nào cần phải tiến hành thay thế định kỳ?

Theo các tài liệu hướng dẫn sửa chữa (Service Manual) chính thức từ các nhà sản xuất ô tô, tuổi thọ vận hành ổn định của một con cảm biến Oxy dao động trong khoảng từ 80.000 km đến 150.000 km tùy thuộc hoàn toàn vào chất lượng nhiên liệu nạp vào và tình trạng kỹ thuật cơ khí của khối lốc máy. Các gara chuyên nghiệp nên khuyến cáo khách hàng thực hiện công tác kiểm tra định kỳ hệ thống điện động cơ bằng máy quét lỗi sau mỗi 20.000 km di chuyển, thực hiện việc quan sát biên độ xung hình sin trên màn hình Live Data để chủ động phát hiện sớm các con cảm biến bắt đầu rơi vào trạng thái bị "lười" (chuyển mạch chậm dải đo) trước khi thiết bị chết hẳn và kích hoạt đèn báo lỗi lên taplo.

Có nên dùng các loại giắc nối giả lập (đai ốc nâng chiều cao cảm biến) cho cảm biến số 2 khi xe bị đục bỏ bầu Catalytic không?

Tại thị trường Việt Nam, đối với các dòng xe đời cũ sản xuất lâu năm khi bị nghẹt hỏng bầu Catalytic, nhiều chủ xe đã lựa chọn giải pháp tình thế là đục bỏ hoàn toàn vách tổ ong để thông pô thoáng máy, khiến con cảm biến số 2 liên tục gửi báo lỗi về hộp đen. Việc lắp thêm một khúc đai ốc nối dài (thợ máy thường gọi là đầu lừa cảm biến hoặc khuy áo cảm biến) để đưa đầu đo rời xa trục đường đi của khí xả là một mẹo cơ học nhằm dập tắt đèn Check Engine tạm thời trên bảng điều khiển. Tuy nhiên, đối với các dòng xe đời mới hiện đại áp dụng tiêu chuẩn khí thải cao như Euro 5 hay Euro 6, mẹo chế cháo này đã hoàn toàn bị vô hiệu hóa do bộ vi xử lý ECU thế hệ mới sở hữu thuật toán thông minh sẽ lập tức phát hiện ra sự bất thường về sự đồng bộ lưu lượng dòng khí giữa hai đầu đo và tiếp tục báo lỗi mạch hệ thống.

Làm thế nào để phân biệt nhanh dây sấy và dây tín hiệu trên cảm biến Oxy 4 dây khi giắc cắm nhựa trên xe đã bị cắt mất?

Anh em thợ điện ô tô chỉ cần sử dụng đồng hồ vạn năng VOM và bật núm xoay về thang đo điện trở Ohm để tiến hành đo kiểm loại trừ một cách rất đơn giản. Tiến hành đo ngẫu nhiên từng cặp dây nối: cặp dây nào hiển thị giá trị điện trở nhảy số rõ ràng nằm trong dải tiêu chuẩn từ 4 đến 15 Ohm thì đó chính xác là hai dây nguồn nuôi mạch sấy (thường sẽ là cặp dây có cùng màu trắng hoặc cùng màu đen tùy thuộc vào quy ước của mỗi hãng sản xuất phụ tùng). Hai sợi dây còn lại khi đo không lên giá trị điện trở (kim đồng hồ đứng im) chính là dây tín hiệu dương và dây mass tín hiệu; lúc này thợ máy chỉ cần bật chìa khóa xe lên nấc ON và đo đầu dây từ phía xe cấp xuống, sợi dây nào có dòng điện mồi khoảng 0.45V hoặc 5V thì đó là dây cấp tín hiệu, sợi dây còn lại chính là dây mass hộp.

Tại sao cảm biến Oxy lắp trên các dòng xe máy dầu (Diesel) lại có tỷ lệ nhanh hỏng hóc hơn xe máy xăng?

Khí thải sinh ra từ quá trình đốt cháy dầu DO của động cơ Diesel luôn chứa đựng một hàm lượng các hạt muội than bồ hóng kích thước vi mô cực kỳ khổng lồ, đây là đặc tính cố hữu của nhiên liệu dầu nặng. Lớp muội than rắn này có độ bám dính rất cao, chúng sẽ nhanh chóng bít kín toàn bộ các khe lỗ khuếch tán trên vỏ bọc bảo vệ và cô lập hoàn toàn lõi gốm điện phân chỉ sau một thời gian ngắn vận hành, đặc biệt là trên những chiếc xe máy dầu có hệ thống van tuần hoàn khí thải (EGR) bị kẹt bẩn hoặc bầu lọc hạt muội dầu (DPF) hoạt động kém hiệu suất không thể thực hiện chu trình tự đốt sạch muội than

Kết luận

Cảm biến Oxy chính là huyết mạch kỹ thuật quyết định đến bài toán cân bằng giữa tối ưu hóa công suất động cơ và kiểm soát tiêu chuẩn xả thải môi trường trên các dòng ô tô hiện đại. Thiết bị điện hóa siêu tốc này hoạt động như một mắt xích không thể tách rời, liên tục bắt nhịp và sửa sai cho chu trình phun nhiên liệu của hộp điều khiển ECU. Việc thấu hiểu tường tận các dòng công nghệ dải hẹp hay dải rộng, nắm rõ quy ước định vị vị trí các nhánh máy và áp dụng nghiêm ngặt quy trình chẩn đoán lâm sàng bằng đồng hồ vạn năng, máy đọc lỗi, cho đến các bước tháo lắp cơ khí chuẩn chỉ không chỉ giúp kỹ thuật viên tại gara rút ngắn tối đa thời gian bắt bệnh phương tiện, mà còn là giải pháp tối thượng để bảo vệ, ngăn ngừa triệt để các hư hỏng nóng chảy dây chuyền cực kỳ tốn kém cho toàn bộ hệ thống bầu lọc Catalytic và ruột gà pô xả dưới gầm xe của khách hàng.
