Van Định Lượng Nhiên Liệu (Suction Control Valve - SCV): Cấu Tạo, Chức Năng, Hoạt Động, Dấu Hiệu Hư Hỏng Và Cách Thay Thế Chuẩn Kỹ Thuật

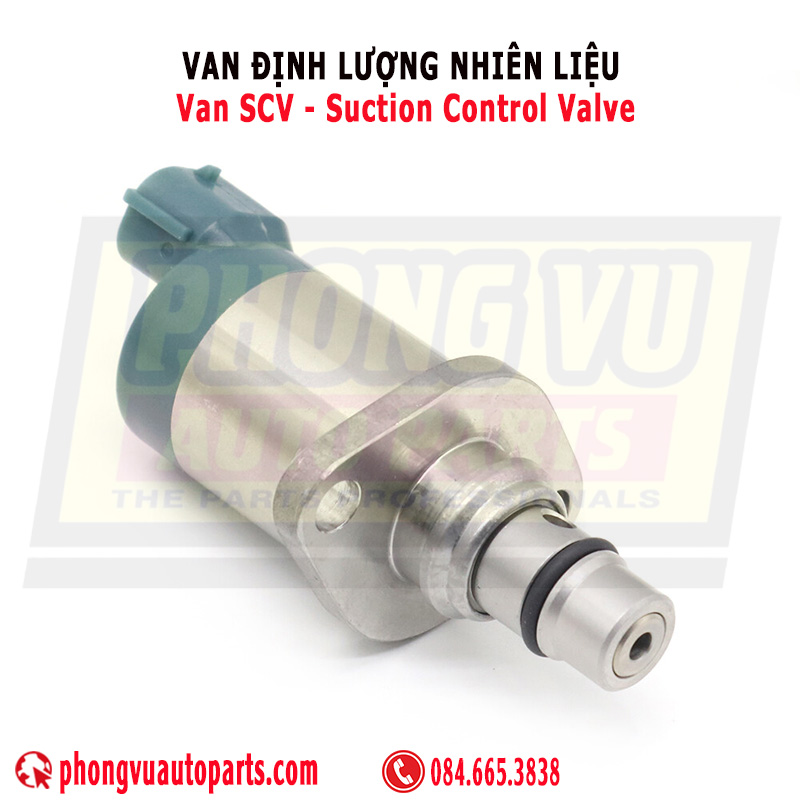

1. Giới thiệu tổng quan về Van định lượng nhiên liệu (SCV)

Van SCV (Suction Control Valve – van điều khiển hút nhiên liệu) có nhiệm vụ điều tiết lượng nhiên liệu được hút từ bơm áp suất thấp lên bơm áp suất cao. Giống như van IPR, van SCV được điều khiển bởi ECU, dựa trên tín hiệu từ cảm biến áp suất rail (RPS) để điều chỉnh chu kỳ hoạt động (duty cycle), nhằm duy trì áp suất ổn định trong hệ thống nhiên liệu common rail.

Có hai loại van SCV:

1.1 Loại thường mở (Normally open):

Ở loại này, khi chưa có dòng điện tác động, pít-tông (plunger) ở trạng thái tự do và áp suất nhiên liệu sẽ thắng lực lò xo, mở đường dẫn nhiên liệu. Lưu lượng nhiên liệu phụ thuộc vào độ dịch chuyển của lò xo. Khi ECU tăng chu kỳ hoạt động (duty), cuộn solenoid có xu hướng đóng đường hút, từ đó giảm lưu lượng nhiên liệu.

1.2 Loại thường đóng (Normally closed):

Ở loại này, nam châm điện tạo ra lực tỷ lệ với dòng điện, kết hợp cùng lực lò xo và được cân bằng bởi áp suất cao để giữ đường dẫn nhiên liệu luôn mở. Với thiết kế này, khi chu kỳ hoạt động tăng, lưu lượng nhiên liệu cũng tăng theo, giúp ổn định áp suất trên ống rail.

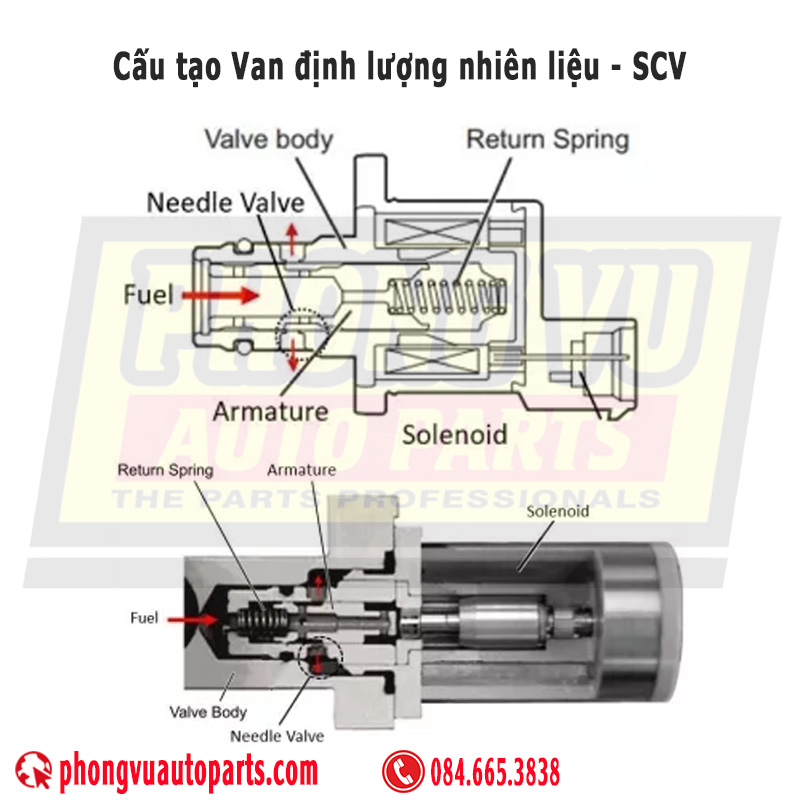

2. Cấu tạo chi tiết của Van định lượng nhiên liệu SCV

Van SCV được chế tạo với độ chính xác cao, chịu được áp suất và nhiệt độ khắc nghiệt. Về cấu tạo cơ bản, van SCV bao gồm các thành phần chính sau::

1. Thân van (Valve Body): Được chế tạo bằng thép hợp kim chịu áp suất cao. Bên trong thân van chứa các khoang dẫn nhiên liệu và các chi tiết chuyển động.
2. Cuộn dây điện từ (Solenoid Coil): Là bộ phận sinh ra từ trường khi được cấp điện từ ECU (Engine Control Unit). Khi dòng điện đi qua cuộn dây, lực từ sinh ra sẽ hút lõi van để mở hoặc đóng cửa hút nhiên liệu.
3. Lõi van (Plunger hoặc Armature): Là phần chuyển động của van, bị tác động bởi lực từ của cuộn dây điện từ. Chuyển động tịnh tiến để điều chỉnh lượng nhiên liệu đi qua cửa hút.
4. Lò xo hồi (Return Spring): Có nhiệm vụ đưa lõi van trở lại vị trí ban đầu khi ngắt dòng điện. Giúp duy trì áp suất ổn định và tránh rò rỉ nhiên liệu.
5. Đầu nối điện (Electrical Connector): Nơi kết nối van SCV với hệ thống điều khiển động cơ. Truyền tín hiệu điều khiển đóng/mở từ ECU đến cuộn dây điện từ.
6. Cửa hút và cửa xả (Inlet & Outlet Ports): Cửa hút cho phép nhiên liệu từ bơm nhiên liệu thấp áp đi vào. Cửa xả dẫn nhiên liệu được điều tiết vào khoang nén của bơm cao áp.

Khi ECU cấp tín hiệu điện, cuộn điện từ trong SCV sinh lực hút kéo lõi van mở để nhiên liệu đi vào. Khi ngắt điện, lò xo hồi đẩy lõi van đóng lại. ECU điều khiển liên tục quá trình này dựa vào tín hiệu cảm biến áp suất ống Rail.

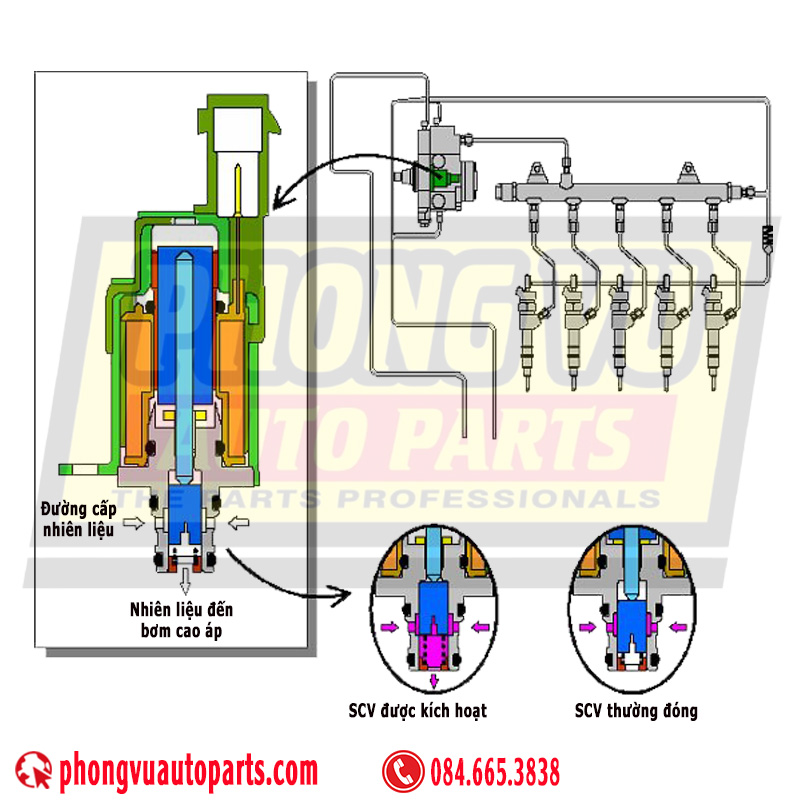

3. Nguyên lý hoạt động của Van định lượng nhiên liệu SCV

Van SCV hoạt động dựa trên nguyên lý điều khiển lưu lượng nhiên liệu được hút vào bơm cao áp bằng tín hiệu điện từ ECU. Khi ECU nhận tín hiệu từ cảm biến áp suất đường ống rail (RPS – Rail Pressure Sensor), nó sẽ tính toán và gửi tín hiệu điều khiển dạng xung PWM (Pulse Width Modulation) đến cuộn dây solenoid của van SCV.

Khi tín hiệu PWM thay đổi, cường độ dòng điện qua cuộn dây thay đổi, làm thay đổi lực từ tác động lên pít-tông (plunger) bên trong van. Sự thay đổi này khiến pít-tông di chuyển, mở hoặc đóng đường dẫn nhiên liệu từ bơm thấp áp vào bơm cao áp, qua đó điều chỉnh lượng nhiên liệu cung cấp cho hệ thống.

Cụ thể:

• Khi ECU tăng chu kỳ hoạt động (duty cycle), dòng điện qua cuộn dây tăng, lực hút của nam châm điện lớn hơn, làm pít-tông dịch chuyển để giảm hoặc tăng tiết diện dòng nhiên liệu (tùy loại SCV – thường mở hoặc thường đóng).

• Khi ECU giảm duty cycle, lực hút từ cuộn solenoid yếu đi, lò xo bên trong sẽ đẩy pít-tông trở lại vị trí ban đầu, thay đổi lượng nhiên liệu đi qua.

Trong suốt quá trình hoạt động của động cơ, ECU liên tục so sánh áp suất nhiên liệu thực tế với áp suất mong muốn. Nếu áp suất thấp hơn yêu cầu, ECU tăng duty để mở rộng đường hút; nếu áp suất cao hơn, ECU giảm duty để thu hẹp dòng nhiên liệu.

Nhờ cơ chế điều khiển chính xác này, van SCV đảm bảo áp suất trong hệ thống common rail luôn ổn định, giúp động cơ vận hành êm ái, tiết kiệm nhiên liệu và giảm khí thải.

Tóm lại, nguyên lý hoạt động của van SCV dựa trên sự phối hợp giữa:

1. Tín hiệu điều khiển điện tử (PWM từ ECU).
2. Phản hồi áp suất từ cảm biến đường ống rail.

3. Chuyển động cơ học của pít-tông và lò xo trong van.

Sự kết hợp giữa điều khiển điện – cơ học này cho phép hệ thống nhiên liệu Diesel hiện đại duy trì áp suất tối ưu trong mọi chế độ tải, tăng hiệu suất phun và đảm bảo khả năng vận hành ổn định của động cơ.

4. Vai trò của Van SCV trong hệ thống nhiên liệu Diesel

Van định lượng nhiên liệu SCV là một trong những chi tiết quan trọng nhất trong hệ thống phun nhiên liệu Diesel Common Rail. Nó đảm nhận nhiệm vụ điều khiển chính xác lượng nhiên liệu được hút từ bơm thấp áp (Low Pressure Pump) lên bơm cao áp (High Pressure Pump), đảm bảo áp suất trong ống rail luôn ổn định theo yêu cầu của bộ điều khiển trung tâm ECU.

Dưới đây là các vai trò cụ thể của van SCV trong hệ thống nhiên liệu Diesel:

4.1 Điều tiết lượng nhiên liệu cung cấp cho bơm cao áp

Van SCV hoạt động như một “cửa điều tiết” ở đầu vào của bơm cao áp. Khi ECU nhận tín hiệu từ cảm biến áp suất rail (Rail Pressure Sensor), nó sẽ điều khiển van SCV mở hoặc đóng tương ứng để thay đổi lượng nhiên liệu được hút vào bơm.

• Khi động cơ tải nhẹ → ECU giảm dòng điều khiển → SCV thu hẹp đường hút → giảm lượng nhiên liệu vào → áp suất rail giảm.
• Khi động cơ tải nặng → ECU tăng dòng điều khiển → SCV mở rộng đường hút → lượng nhiên liệu tăng → áp suất rail tăng.

Nhờ đó, áp suất trong hệ thống luôn được duy trì ở mức lý tưởng cho từng chế độ hoạt động.

4.2 Ổn định áp suất nhiên liệu trong ống rail

Một trong những nhiệm vụ cốt lõi của van SCV là duy trì áp suất trong ống rail (Common Rail) luôn ổn định. ECU liên tục so sánh áp suất thực tế (Actual Pressure) và áp suất yêu cầu (Target Pressure), rồi điều chỉnh chu kỳ xung điều khiển (PWM Duty Cycle) của SCV theo từng mili giây.
Nếu áp suất tăng cao, SCV sẽ giảm lượng nhiên liệu hút vào bơm; ngược lại, khi áp suất thấp, SCV sẽ mở rộng để tăng lượng nhiên liệu.
Cơ chế phản hồi nhanh này giúp hệ thống phản ứng tức thời với mọi thay đổi của động cơ — đặc biệt khi tăng tốc hoặc giảm ga.

4.3 Cải thiện hiệu suất đốt cháy và tiết kiệm nhiên liệu

Nhờ việc kiểm soát chính xác áp suất rail, van SCV giúp kim phun phun nhiên liệu đúng thời điểm và với áp suất phù hợp.
Điều này mang lại các lợi ích:

• Nhiên liệu được phun tơi và phân bố đồng đều trong buồng cháy.
• Quá trình hòa trộn với không khí diễn ra hiệu quả hơn.
• Giảm tiêu hao nhiên liệu và nâng cao công suất động cơ.

• Giảm khí thải độc hại (NOx, HC, khói đen).

Van SCV vì thế đóng vai trò then chốt trong việc đáp ứng các tiêu chuẩn khí thải Euro 4, Euro 5, Euro 6 của xe Diesel hiện nay.

4.4 Giúp động cơ khởi động dễ dàng và vận hành ổn định

Khi khởi động, áp suất nhiên liệu trong ống rail cần đạt nhanh một giá trị tối thiểu để động cơ nổ được. SCV đảm bảo cung cấp đủ nhiên liệu cho bơm cao áp ngay từ khi đề máy, giúp xe khởi động nhanh và ổn định.
Trong khi chạy không tải, SCV điều chỉnh chính xác dòng nhiên liệu nhỏ, giúp động cơ êm ái, tránh rung giật và giảm tiếng ồn.

4.5 Bảo vệ và kéo dài tuổi thọ của bơm cao áp

SCV giúp bơm cao áp không phải hoạt động quá tải liên tục. Khi không cần áp suất cao, SCV giới hạn lượng nhiên liệu hút vào, giảm công suất tiêu hao cơ học và nhiệt phát sinh trong bơm.
Điều này không chỉ tiết kiệm năng lượng mà còn:

• Giảm ma sát và mài mòn các chi tiết bơm.
• Hạn chế tình trạng quá nhiệt.
• Tăng tuổi thọ tổng thể của hệ thống nhiên liệu.

4.6 Góp phần vào khả năng điều khiển điện tử của ECU

Van SCV là một trong những phần tử chấp hành chính trong hệ thống nhiên liệu Common Rail. Nó nhận tín hiệu điều khiển PWM (Pulse Width Modulation) từ ECU — với tần số khoảng 1–2 kHz — để điều chỉnh hành trình mở của van.
Nhờ đó, SCV hoạt động đồng bộ với các cảm biến như:

• Cảm biến tốc độ động cơ (Crankshaft Sensor).
• Cảm biến tải (MAP Sensor).
• Cảm biến nhiệt độ nhiên liệu (Fuel Temperature Sensor).

Sự phối hợp giữa SCV và các cảm biến giúp ECU tính toán chính xác lượng nhiên liệu cần thiết ở mọi chế độ vận hành.

4.7 Hỗ trợ quá trình chẩn đoán, sửa chữa hệ thống nhiên liệu

Trong thực tế, SCV thường là bộ phận được kiểm tra đầu tiên khi hệ thống gặp các lỗi như:

• Áp suất rail không ổn định.
• Xe khó nổ, chết máy khi tăng ga.
• Mất công suất, tiêu hao nhiên liệu tăng.

Kỹ thuật viên có thể kiểm tra hoạt động của SCV bằng dao động ký (oscilloscope) để theo dõi dạng sóng PWM hoặc dùng máy chẩn đoán để xem giá trị “Fuel Pressure Control”.
Việc thay thế SCV cũng đơn giản hơn nhiều so với việc thay bơm cao áp, giúp tiết kiệm chi phí sửa chữa

5. Ứng dụng của Van SCV trong hệ thống nhiên liệu Diesel

Van SCV được dùng rộng rãi trong các hệ thống nhiên liệu Diesel Common Rail của Toyota, Mitsubishi, Isuzu, Nissan, Ford, Hyundai, Kia, Mazda, Hino, Fuso, Denso, Bosch, Delphi…

Ứng dụng cho các loại xe du lịch, xe tải nhẹ, xe tải nặng, xe buýt và máy công trình.

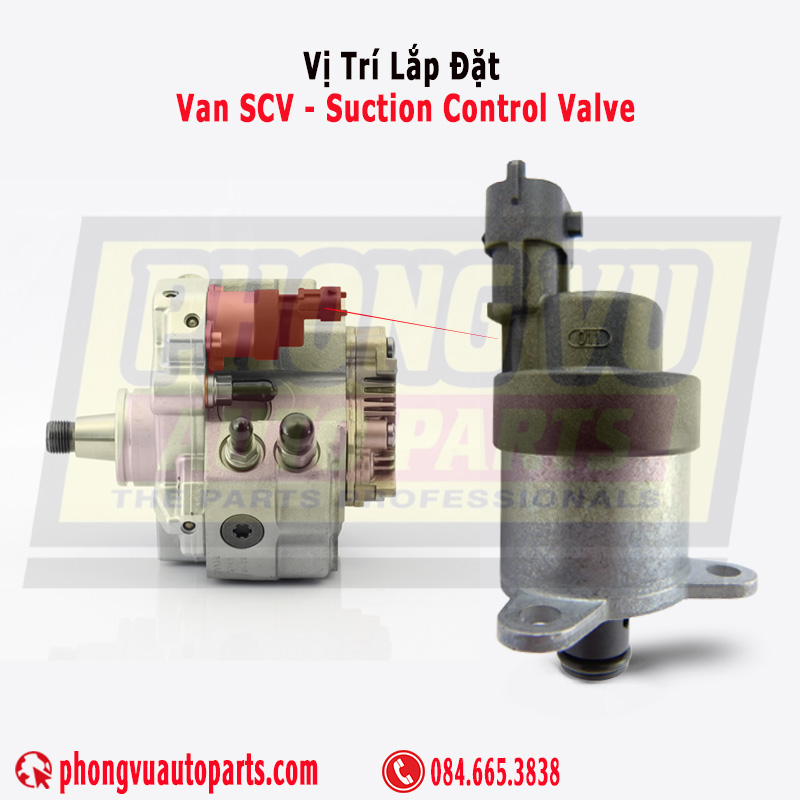

6. Vị trí lắp đặt

SCV thường được gắn trực tiếp trên thân bơm cao áp (phía hút), nối liền với đường nhiên liệu cấp từ bình. Một số bơm như Denso HP3, HP4 sử dụng hai SCV hoạt động đồng thời để tăng độ chính xác điều áp.

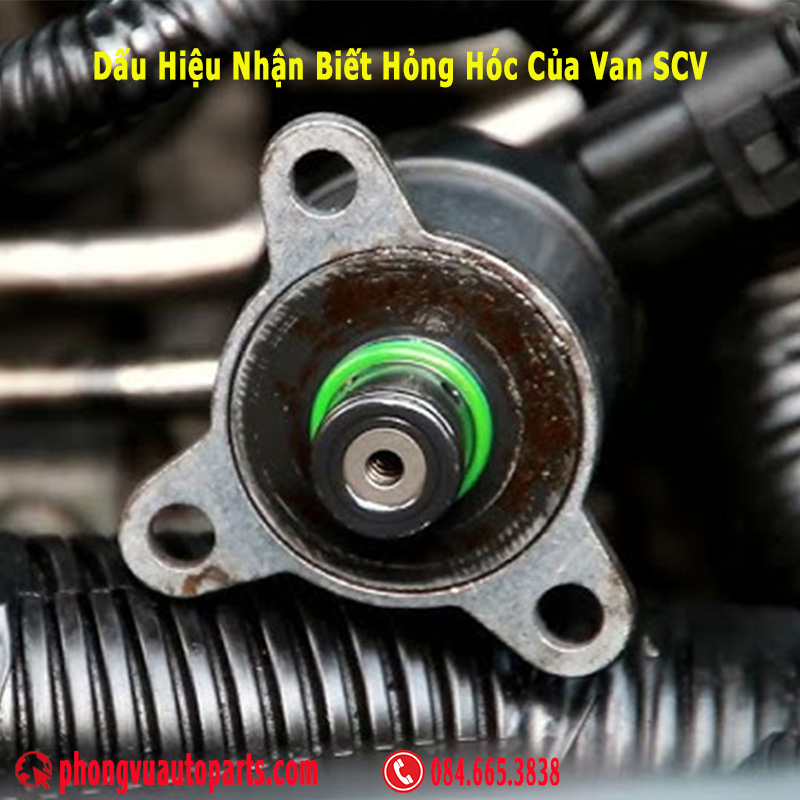

7. Dấu hiệu nhận biết hỏng hóc của Van SCV

1. Động cơ khó khởi động hoặc không thể khởi động: Khi van SCV bị kẹt ở trạng thái đóng hoặc mở, lượng nhiên liệu cung cấp cho bơm cao áp bị sai lệch, khiến áp suất nhiên liệu không đạt mức cần thiết để khởi động động cơ.
2. Động cơ rung giật, không ổn định khi chạy không tải: Van SCV hoạt động không chính xác làm áp suất nhiên liệu dao động bất thường, dẫn đến tình trạng vòng tua máy không đều, rung hoặc giật nhẹ ở chế độ không tải.
3. Mất công suất, tăng tốc kém: Khi van SCV không điều chỉnh được lưu lượng hút vào bơm cao áp, động cơ sẽ thiếu nhiên liệu ở tải cao, gây hiện tượng yếu máy, tăng tốc chậm.
4. Tiêu hao nhiên liệu tăng cao: Việc SCV không kiểm soát chính xác áp suất rail dẫn đến lượng phun không tối ưu, làm tăng mức tiêu thụ nhiên liệu.
5. Đèn báo lỗi động cơ (Check Engine) sáng: ECU phát hiện áp suất rail sai lệch so với giá trị tiêu chuẩn và kích hoạt mã lỗi liên quan đến hệ thống cung cấp nhiên liệu (thường là lỗi P0089, P0093 hoặc P0094).
6. Động cơ tắt đột ngột hoặc khởi động lại khó khăn: Nếu SCV bị hỏng hoàn toàn, áp suất nhiên liệu sẽ sụt giảm đột ngột, khiến động cơ dừng và không thể khởi động lại cho đến khi áp suất được khôi phục.

7. Tiếng ồn bất thường từ bơm cao áp: Van SCV kẹt hoặc bị bẩn khiến nhiên liệu lưu thông không đều, gây rung và phát ra tiếng ồn cơ học bất thường từ khu vực bơm cao áp.

8. Nguyên nhân gây hư hỏng Van SCV

• Nhiên liệu bẩn hoặc có nước, gây rỉ sét và kẹt lõi van.
• Cặn bẩn trong bình nhiên liệu làm tắc lưới lọc.
• Điện áp ECU không ổn định làm cháy cuộn điện từ.
• Lỗi cảm biến áp suất Rail khiến ECU điều khiển sai.

• Nhiên liệu không đạt tiêu chuẩn làm giảm tuổi thọ linh kiện.

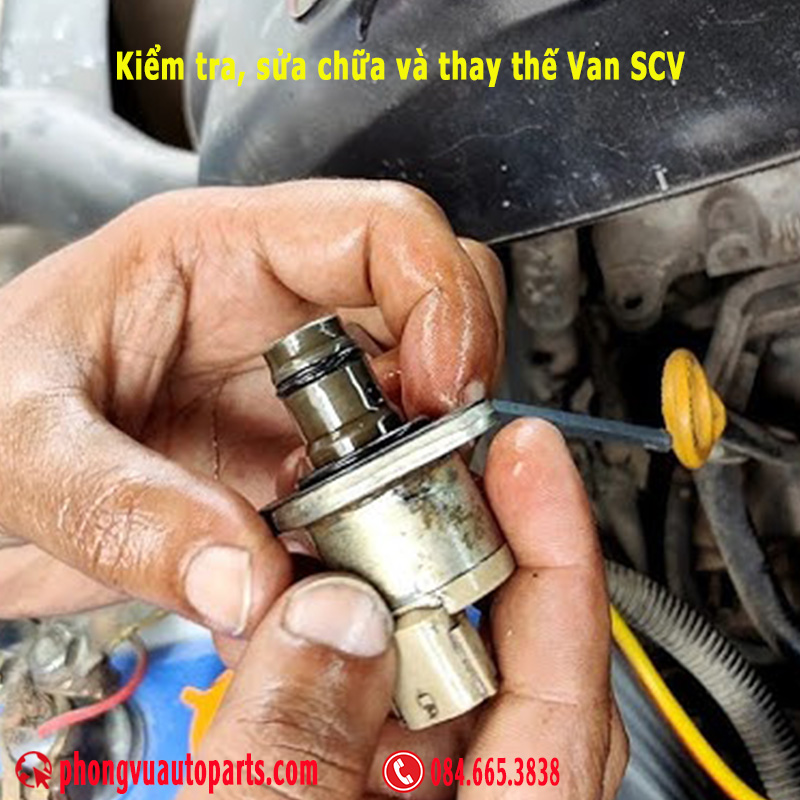

9. Kiểm tra, sửa chữa và thay thế Van SCV

9.1 Kiểm tra cơ bản

• Dùng máy chẩn đoán OBD-II để đọc lỗi liên quan áp suất nhiên liệu.
• Dùng đồng hồ đo điện trở cuộn dây SCV (thường 1,6 – 2,5 Ω). Nếu sai lệch, cuộn dây có thể hỏng.
• Kiểm tra lượng nhiên liệu hồi: nếu nhiều bất thường → van kẹt hoặc không kín.

9.2 Phương án khắc phục

• Vệ sinh SCV bằng dung dịch chuyên dụng.
• Kiểm tra và thay lọc nhiên liệu nếu bẩn.
• Thay SCV mới nếu hỏng hoặc kẹt nặng, chọn đúng mã và hãng phù hợp bơm cao áp.

Khi thay, cần xóa lỗi và căn chỉnh lại áp suất Rail bằng máy chẩn đoán để hệ thống hoạt động chuẩn.

10. Lợi ích khi thay SCV chính hãng và đúng kỹ thuật

• Động cơ hoạt động êm, ổn định.
• Tiết kiệm nhiên liệu, giảm khói thải.
• Tăng tuổi thọ bơm cao áp và kim phun.

• Hạn chế hiện tượng hụt ga, chết máy.

Các thương hiệu SCV chất lượng cao: Denso, Bosch, Delphi, Zexel, Doowon, Hyundai Mobis, Mitsubishi Electric, OEM Nhật – Hàn – Đức.

11. Bảng mã phụ tùng SCV phổ biến

Lưu ý: Mỗi mã SCV tương thích với một loại bơm cao áp khác nhau. Việc chọn sai mã có thể dẫn đến áp suất nhiên liệu sai lệch, khiến động cơ hoạt động không ổn định hoặc không nổ được.

12. Kết luận

Van định lượng nhiên liệu (Suction Control Valve - SCV) là bộ phận trung tâm điều tiết áp suất nhiên liệu trong hệ thống Common Rail Diesel. SCV hoạt động chính xác giúp động cơ vận hành mượt mà, tiết kiệm và thân thiện môi trường. Việc kiểm tra, vệ sinh định kỳ và thay thế SCV chính hãng, đúng mã là yếu tố quan trọng giúp duy trì hiệu suất và tuổi thọ hệ thống nhiên liệu Diesel.
