Tổng quan về van EGR: Nguyên lý hoạt động, phân loại, lỗi thường gặp và cách kiểm tra sửa chữa
1. Giới thiệu chung về van EGR
Van EGR (Exhaust Gas Recirculation), tại Việt Nam thường được các kỹ thuật viên và thợ máy gọi là van tuần hoàn khí xả, là một cấu phần cốt lõi trong hệ thống kiểm soát ô nhiễm và quản lý động cơ ô tô hiện đại. Nhiệm vụ chiến lược duy nhất của cụm van này là trích xuất và đưa một tỷ lệ phần trăm chính xác dòng khí thải ngược quay trở lại đường ống nạp (cổ hút) để hòa trộn cùng hỗn hợp khí nạp mới trước khi đi vào buồng đốt.
Mục đích tối cao của chu trình này là giảm thiểu sự phát thải của khí độc Oxit Nitơ (NOx) ra môi trường – loại khí cực độc gây ra hiện tượng sương mù hóa học và mưa axit. Đồng thời, công nghệ tuần hoàn này còn hỗ trợ tối ưu hóa hiệu suất nhiệt của động cơ, tăng tính tiết kiệm nhiên liệu dầm bệ bằng cách giảm tổn hao do bướm ga gây ra trên máy xăng, và hạ nhiệt độ đỉnh của buồng đốt trong các chu kỳ nổ áp suất lớn. Trong bối cảnh các quy định đăng kiểm và tiêu chuẩn khí thải (từ Euro 4 đến Euro 6) tại Việt Nam ngày càng siết chặt, hệ thống van EGR đã trở thành một trang bị kỹ thuật bắt buộc không thể thiếu trên cả các cấu hình động cơ máy xăng lẫn động cơ máy dầu (Diesel).
2. Cấu tạo Van EGR
2.1 Thân van và mặt bích kết nối (Valve Body & Flanges)
Thân van là lớp vỏ bọc cơ học chịu lực bên ngoài, được đúc nguyên khối từ vật liệu gang hợp kim hoặc thép đúc chịu nhiệt cao. Do phải tiếp xúc trực tiếp với dòng khí xả nóng rực chứa nhiều muội than carbon và các oxit axit ăn mòn, vật liệu đúc thân van bắt buộc phải có hệ số giãn nở nhiệt thấp và khả năng chống rỗ bề mặt tuyệt vời.
Trên thân van được gia công sẵn hai cửa thông đạo bao gồm cửa vào (Inox/Cổ xả) đón dòng khí xả và cửa ra (Cổ hút) đẩy khí trơ vào đường nạp. Hai đầu cửa này được thiết kế dạng mặt bích bắt bu-lông dầm bệ định vị chắc chắn, đi kèm với các gioăng đệm bằng thép nhiều lớp (gioăng pô chịu nhiệt) nhằm đảm bảo hệ thống nạp xả luôn đạt độ kín khít tuyệt đối 100%, không bị lọt khí gây sai lệch áp suất đường ống nạp.
2.2 Ty van và bệ đỡ xu-páp (Valve Stem & Seat)
Đây là cơ cấu chấp hành đóng mở cơ học nằm bên trong lòng thân van, có kết cấu tương tự như cụm xu-páp nạp xả của động cơ. Ty van (Valve Stem) là một thanh trục kim loại thẳng được chế tạo từ thép hợp kim không gỉ cao cấp, có khả năng tịnh tiến lên xuống một cách lướt mượt.
Phần đầu nấm của ty van sẽ tỳ chặt vào bệ đỡ xu-páp (Valve Seat) – một vòng khuyên kim loại cứng gia công chuẩn xác trong lòng ống. Khi ty van hạ xuống hoặc nhấc lên, khoảng hở giữa nấm van và bệ đỡ sẽ quyết định chính xác lưu lượng khí xả được phép đi qua. Đi kèm với ty van là một lò xo phản hồi (Return Spring) bằng thép lò xo chịu lực cao, luôn có xu hướng đẩy ty van về trạng thái đóng chặt khít với bệ để ngắt hoàn toàn dòng khí xả khi động cơ chạy ở chế độ không tải hoặc thốc ga tăng tốc.
2.3 Bộ cụm điều khiển điện tử (Actuator / Mô tơ bước)
Nằm ở phần đỉnh đầu của cụm van, được cách ly nhiệt với phần thân gang phía dưới, là bộ phận đầu não tiếp nhận lệnh từ hộp đen ECU. Trên các dòng van điện tử hiện đại, cơ cấu này sử dụng một mô tơ bước (Stepper Motor) hoặc một cuộn nam châm điện Solenoid dòng cao kết hợp với hệ thống bánh răng truyền lực xoắn.
Khi nhận được chuỗi xung tín hiệu điện áp từ ECU, mô tơ sẽ quay làm chuyển dịch hệ thống trục ren khóa, tác động một lực ấn hoặc kéo cơ học cực mạnh trực tiếp lên đuôi ty van. Lực điện từ này thắng được lực đẩy của lò xo phản hồi, ép ty van di chuyển tịnh tiến một khoảng hành trình chính xác tính bằng milimet để điều tiết dòng khí trơ theo đúng yêu cầu công suất máy.
2.4 Cảm biến phản hồi vị trí hành trình van (EGR Valve Position Sensor / Lift Sensor)
Một cấu phần tối quan trọng không thể thiếu trên đỉnh cụm van điện tử là cảm biến phản hồi vị trí hành trình, thợ máy tại gara thường gọi là cảm biến vị trí van EGR. Cảm biến này thường hoạt động theo nguyên lý biến trở trượt hoặc cảm biến hiệu ứng từ trường không tiếp xúc (Hall Effect).
Khi mô tơ bước đẩy ty van di chuyển, phần đuôi trục sẽ tác động làm thay đổi giá trị điện trở hoặc từ trường bên trong cảm biến, từ đó xuất ra một dòng điện áp mồi (thường biến thiên tuyến tính từ 0.5V đến 4.5V) gửi ngược về hộp ECU. Dòng dữ liệu phản hồi này giúp ECU kiểm tra chéo xem ty van thực tế có mở đúng độ mở mục tiêu hay không, thiết lập chu trình điều khiển vòng lặp kín (Closed-Loop) đạt độ chính xác tối cao và lập tức bật đèn báo lỗi cá vàng nếu phát hiện ty van bị bó kẹt cơ học.
2.5 Két làm mát khí xả tích hợp (EGR Cooler - Chỉ có trên xe máy dầu đời mới)
Đối với các dòng xe máy dầu (Diesel) đạt chuẩn tiêu chuẩn khí thải cao Euro 4, 5, 6, cụm van EGR luôn được cấu tạo liền khối hoặc kết nối đồng bộ với một bộ sinh hàn làm mát khí xả (EGR Cooler). Khí xả trước khi tiến vào màng van sẽ được dẫn xuyên qua hệ thống lõi tổ ong bằng thép tấm mỏng nằm bên trong két làm mát này.
Nước làm mát của động cơ sẽ chạy tuần hoàn bao quanh lõi tổ ong để hấp thụ nhiệt lượng, hạ nhiệt độ dòng khí trơ từ hơn 600°C xuống dưới 150°C trước khi trả về buồng đốt. Thiết bị này giúp dòng khí trơ trở nên đậm đặc hơn, tăng mạnh hiệu quả giải nhiệt đỉnh buồng nổ để triệt tiêu tận gốc khí độc NOx mà không làm giảm mật độ khí nạp của động cơ.

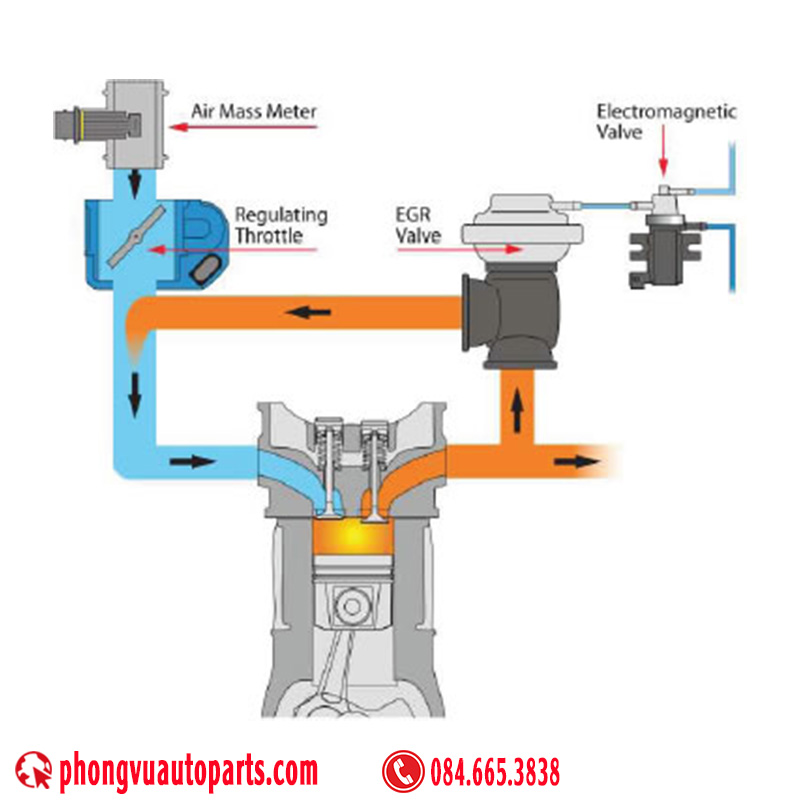

3. Nguyên lý hoạt động của Van EGR
Về mặt bản chất kỹ thuật, van EGR vận hành dựa trên cơ chế sử dụng chính sản phẩm cháy để kìm hãm phản ứng hóa học có hại. Để hiểu rõ quy trình này, chúng ta cần đi từ bản chất của phản ứng tạo khí độc cho đến chiến lược điều khiển thích ứng của hộp đen ECU theo từng điều kiện chạy xe thực tế trên đường.
3.1 Bản chất hóa học của sự hình thành khí độc NOx
Khối không khí tự nhiên nạp vào buồng đốt động cơ vốn chứa khoảng 78% là khí Nitơ (N2) và gần 21% là khí Oxy (O2). Ở điều kiện áp suất và nhiệt độ môi trường bình thường, Nitơ là một loại khí trơ tuyệt đối và không tham gia phản ứng với bất kỳ chất nào.
Tuy nhiên, khi bước vào chu trình nén nổ bên trong xi-lanh, dưới áp suất nén cực lớn và nhiệt độ đỉnh của màng lửa vọt lên vượt ngưỡng 1.370°C (khoảng 2.500°F), liên kết ba bền vững của phân tử Nitơ sẽ bị bẻ gãy hoàn toàn. Lúc này, các nguyên tử Nitơ tự do sẽ lập tức phản ứng mãnh liệt với các phân tử Oxy còn dư thừa trong buồng nổ để tạo thành hợp chất Oxit Nitơ (NOx) – một nhóm khí thải độc hại cực kỳ nguy hiểm, là tác nhân chính phá hủy hệ hô hấp của con người và gây ra hiện tượng sương mù quang hóa, mưa axit.
3.2 Vai trò định lượng của hệ thống EGR trong việc giảm NOx
Hệ thống tuần hoàn khí xả EGR xử lý triệt để loại khí độc này không phải bằng cách giữ lại hay lọc sạch, mà bằng cách bẻ gãy ngay từ đầu hai điều kiện cần và đủ để phản ứng tạo NOx diễn ra. Khi van EGR nhận lệnh mở, một tỷ lệ phần trăm chính xác (thường từ 5% đến 15% tùy dải tua máy) dòng khí xả từ đường pô sẽ được trích dẫn ngược quay trở lại đường ống nạp (cổ hút) để hòa lẫn vào luồng không khí sạch chuẩn bị vào xi-lanh.
Khí xả này bản chất là loại khí trơ, đã bị đốt cháy hết nên rất nghèo Oxy và chứa nhiều hợp chất bền vững như CO2 cùng hơi nước. Khi hòa trộn vào buồng nổ, lượng khí trơ này đóng vai trò như một chất đệm hấp thụ nhiệt lượng, chúng chiếm chỗ không gian nhưng không tham gia vào phản ứng cháy, từ đó làm giảm mật độ và nồng độ Oxy tự do trong hỗn hợp hòa khí nạp. Hệ quả là màng lửa của kỳ nổ bị làm chậm tốc độ lan tràn, giúp kìm hãm và hạ nhiệt độ đỉnh buồng đốt xuống khoảng 150°C (đưa nhiệt độ tối đa về mức dưới 1.370°C). Việc triệt tiêu mức nhiệt độ giới hạn này khiến Nitơ không thể bắt cặp với Oxy, giúp giảm lượng khí độc (NOx) sinh ra ngay từ trong trứng nước lên tới hơn 60% trước khi đẩy ra bầu lọc catalytic phía sau.

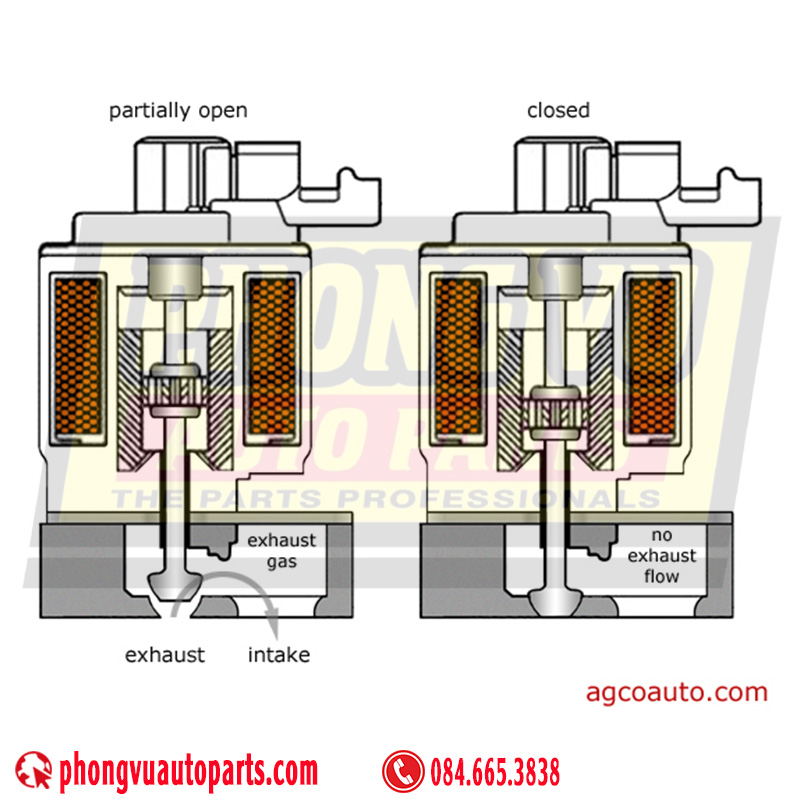

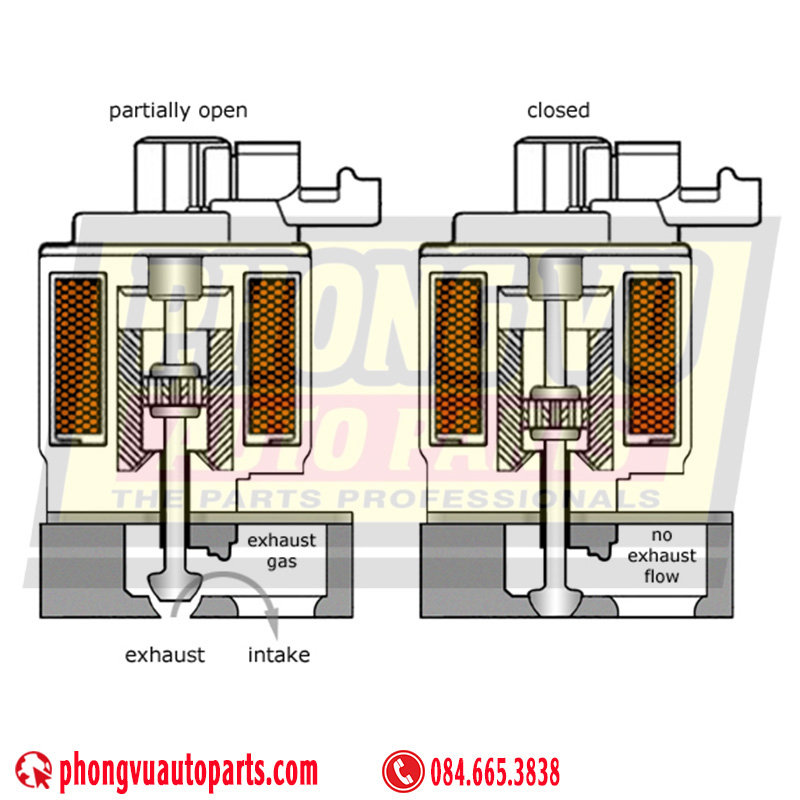

3.3 Nguyên lý điều khiển thích ứng van EGR của hộp đen ECU
Trái với suy nghĩ của nhiều người cho rằng van EGR chỉ đóng mở cơ học đơn giản, hệ thống quản lý động cơ hiện đại điều khiển cụm van này một cách cực kỳ linh hoạt và tinh vi bằng các chuỗi xung điện áp PWM, liên tục thay đổi độ mở hành trình theo thời gian thực để tạo ra sự cân bằng tuyệt đối giữa hiệu suất động cơ, mức tiêu hao nhiên liệu dầm bệ và tiêu chuẩn khí thải của xe.
Khi xe vừa khởi động nguội vào buổi sáng, van EGR sẽ đóng kín hoàn toàn 100%. Lý do là bởi ở giai đoạn này, động cơ cần giữ lại toàn bộ nhiệt lượng sinh ra từ chu trình đốt cháy để nhanh chóng đưa buồng đốt và dầu bôi trơn đạt tới nhiệt độ vận hành lý tưởng, đồng thời giúp bầu lọc khí thải nhanh đạt ngưỡng kích hoạt phản ứng hóa học (Light-off).
Khi chiếc xe đi vào trạng thái chạy không tải (Garanti / Idle) sau khi máy đã nóng ấm, van EGR sẽ được ECU ra lệnh mở một phần rất lớn, thậm chí có thể mở tới 90% hành trình đối với một số dòng xe máy dầu đời mới. Do tại chế độ không tải xe không cần công suất, việc mở lớn van để nạp lượng lớn khí trơ vào xi-lanh sẽ giúp xe cắt giảm tối đa lượng nhiên liệu tiêu thụ, giảm thiểu lượng khí độc phát thải ra môi trường khi xe dừng chờ đèn đỏ lâu trong đô thị. Tuy nhiên, thuật toán của ECU sẽ liên tục giám sát, nếu tốc độ vòng tua máy có dấu hiệu bị trồi sụt hoặc rung giật do ngộp khí trơ quá mức, van sẽ tự động đóng bớt lại ngay lập tức để giữ máy nổ êm ái.
Khi người lái xe thực hiện thao tác nhấn sâu chân ga để tăng tốc mạnh mẽ, leo dốc hoặc chạy hết tải, van EGR sẽ được lệnh đóng sập kín hoàn toàn ngay lập tức. Trong điều kiện vận hành khắc nghiệt này, động cơ cần giải phóng 100% sức mạnh mô-men xoắn, đòi hỏi buồng đốt phải được nạp đầy đủ 100% hàm lượng Oxy sạch, mát và đậm đặc từ bầu lọc gió đưa vào mà không bị lẫn bất kỳ một tỷ lệ khí trơ nào, đảm bảo chu trình nổ diễn ra mạnh mẽ nhất để xe vọt đi xé gió mà không bị lịm máy hụt hơi.
4. Phân loại các dòng van EGR trên thị trường hiện nay
Trải qua các thế hệ tiến hóa của công nghệ ô tô, hệ thống tuần hoàn khí xả được các kỹ sư phân chia thành nhiều chủng loại khác nhau. Việc phân loại này dựa trên loại nhiên liệu động cơ, áp suất trích xuất dòng khí xả, hoặc cơ chế điều khiển bằng cơ học, điện tử nhằm mục đích tối ưu hóa chi phí và hiệu năng xử lý độc chất.

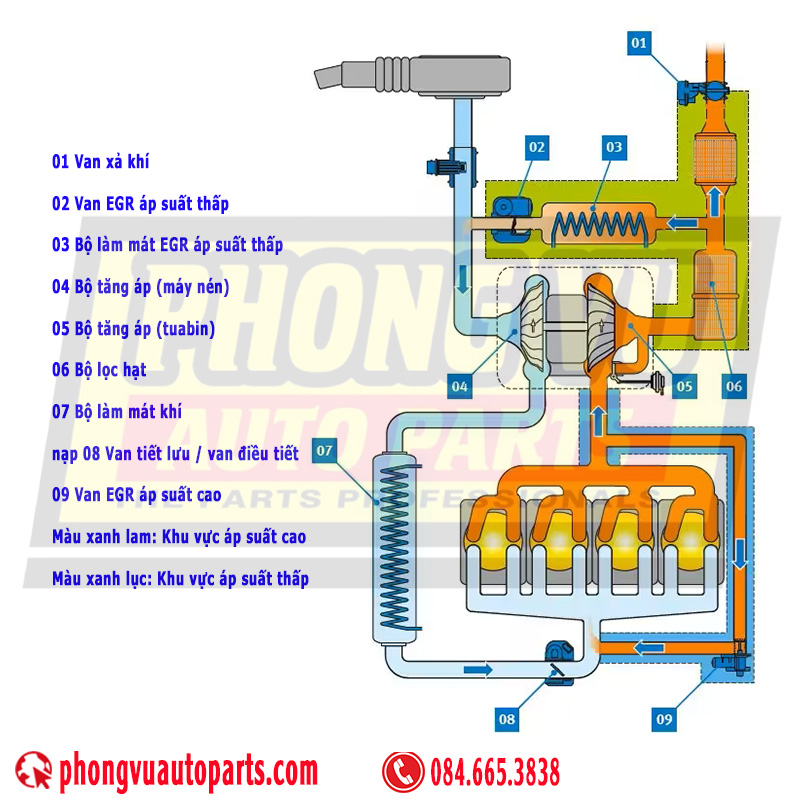

4.1 Phân loại theo áp suất trích xuất và loại động cơ
Van EGR áp suất cao (High-Pressure EGR)
Là thiết bị giúp tuần hoàn dòng khí xả được trích xuất trực tiếp từ vị trí trước bộ lọc hạt muội dầu (DPF) hoặc trước bầu lọc catalytic, đưa thẳng ngược về đường ống nạp phía sau bướm ga. Cơ chế này hoạt động dựa trên sự chênh lệch áp suất lớn ngay tại cổ góp xả giúp dòng khí trơ tràn về cổ hút rất nhanh, hỗ trợ giảm nhiệt độ buồng đốt và hạn chế phát thải khí độc hại NOx hiệu quả ngay khi xe tăng tốc.
Về mặt đặc tính kỹ thuật, do dòng khí xả được lấy ở vị trí sơ cấp đầu nguồn, luồng khí trơ này mang lưu lượng rất lớn, nhiệt độ cực cao và chứa nồng độ muội than bồ hóng đậm đặc. Chính nhược điểm chứa nhiều tạp chất rắn này khiến van EGR áp suất cao rất dễ gặp hiện tượng đóng cặn dính bám, tạo thành các khối bùn carbon keo đặc làm kẹt ty van sau một thời gian vận hành. Dòng van này hoạt động ổn định trong điều kiện nhiệt độ cao khắc nghiệt, phù hợp cho cả hệ thống EGR trên khối động cơ diesel hạng nặng và động cơ xăng hiện đại nhằm tối ưu hiệu suất nhiệt.
Van EGR áp suất thấp (Low-Pressure EGR)
Là giải pháp công nghệ tiên tiến hơn, thực hiện việc tuần hoàn dòng khí xả được trích lấy ở vị trí phía sau bộ lọc hạt muội dầu (DPF) hoặc sau bầu chuyển đổi xúc tác, rồi dẫn ngược về phía trước của cửa nạp bộ tăng áp (Turbocharger). Do dòng khí thải đã trải qua quy trình lọc sạch muội than và bẫy hạt rắn ở các bầu lọc phía trước, luồng khí trơ quay lại động cơ sạch hơn rất nhiều, ít muội bám và đã được giảm nhiệt độ tự nhiên đáng kể.
Việc cung cấp dòng khí trơ sạch này giúp tăng độ bền cơ học cho toàn bộ hệ thống đường ống, triệt tiêu nguy cơ đóng cặn carbon đóng ván làm nghẹt lòng cổ hút, đồng thời cải thiện hiệu suất khí động học của tăng áp. Đây là giải pháp công nghệ tối ưu được ứng dụng rộng rãi trên các khối động cơ diesel hiện đại đạt tiêu chuẩn khí thải cao đời mới nhằm bảo vệ hệ thống EGR bền bỉ theo thời gian.
Van EGR cho động cơ xăng (Gasoline EGR)
Đảm nhận nhiệm vụ trích dẫn một phần khí xả từ đường pô quay trở lại đường nạp để giảm nhiệt độ đỉnh buồng đốt, hạn chế phát thải khí NOx và cải thiện hiệu suất cháy của động cơ xăng. Về mặt vận hành cơ học, dòng van này có nguyên lý hoạt động tương tự như hệ thống EGR diesel áp suất cao khi trích khí trực tiếp từ cổ xả.
Tuy nhiên, đối với máy xăng, khí xả tuần hoàn không chứa muội than đen như máy dầu mà chủ yếu mang theo nhiệt lượng lớn và các khí trơ như CO2. Việc đưa khí trơ vào buồng đốt máy xăng ở dải tải trung bình giúp ECU có thể mở rộng bướm ga lớn hơn mà không làm tăng lượng khí nạp, từ đó giảm tổn hao do bướm ga gây ra (Throttling Losses), đảm bảo động cơ vận hành ổn định, tiết kiệm nhiên liệu và giảm hao mòn các chi tiết trong hệ thống nạp.
4.2 Phân loại theo cơ chế điều khiển hệ thống

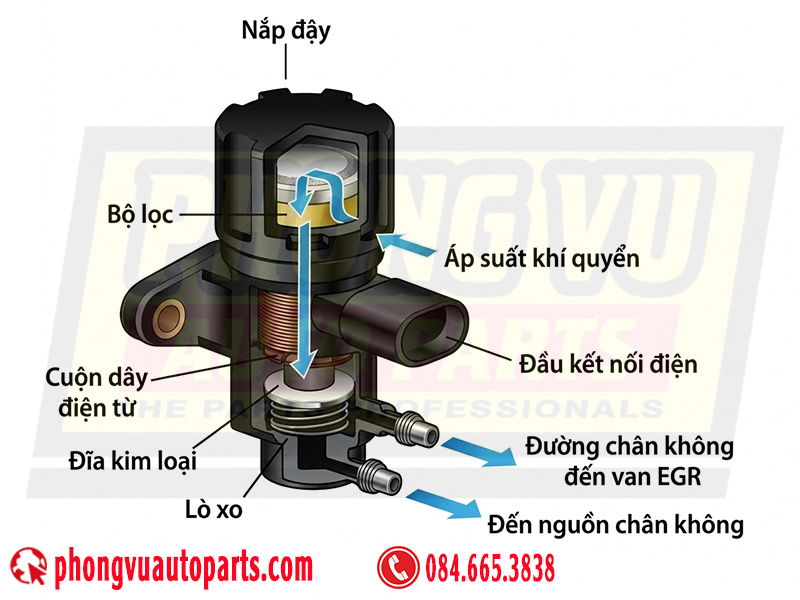

Van EGR điều khiển bằng chân không ( EGR Vacuum control Solenoid valve)
Vận hành dựa trên áp suất hút chân không trích xuất từ đường ống nạp hoặc từ bơm chân không của động cơ để điều khiển chu trình đóng mở. Hộp điều khiển ECU sẽ quản lý gián tiếp cụm van này thông qua một van điện từ Solenoid điều khiển áp suất chân không. Khi dòng chân không được thông suốt, lực hút áp suất âm sẽ tác động trực tiếp lên một màng cao su đàn hồi (Diaphragm) tích hợp trong búp van, kéo ty van nhấc lên để mở thông đường cho khí xả tràn về cổ góp hút.
Đây là dòng công nghệ cổ điển, cấu trúc thuần cơ khí bền bỉ nhưng tốc độ phản hồi khá chậm và độ chính xác định lượng dòng khí không cao. Do đó, thiết bị này thường được thấy chủ yếu trên các dòng xe ô tô thế hệ cũ sản xuất trước những năm 2010.

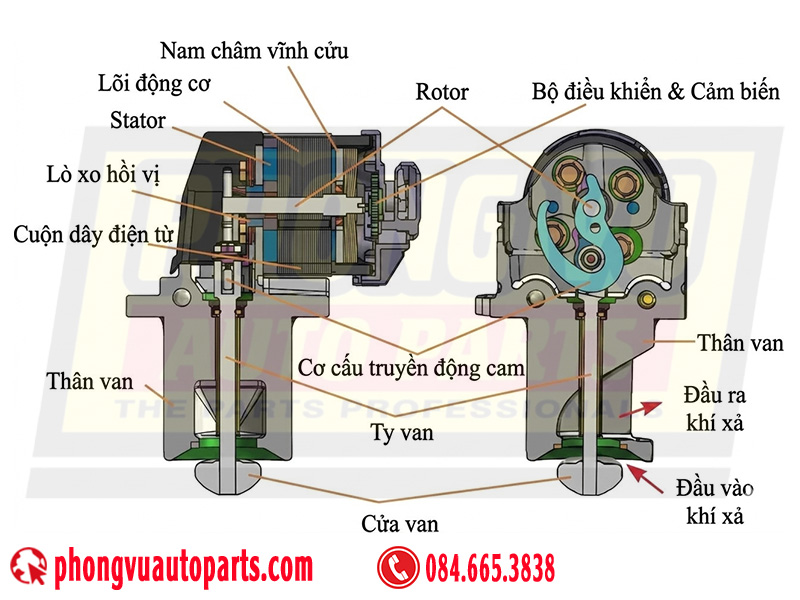

Van EGR điện (Electronic EGR Valve)
Là bước tiến hóa công nghệ vượt trội, loại bỏ hoàn toàn hệ thống đường ống chân không rườm rà và được điều khiển trực tiếp bằng xung tín hiệu điện áp từ hộp vi xử lý ECU. Nhà sản xuất tích hợp một mô tơ bước (Stepper Motor) hoặc một cuộn nam châm điện Solenoid dòng cao ngay trên đỉnh cụm van để tác động lực tịnh tiến trực tiếp lên hành trình của ty van.
Đặc tính kỹ thuật đắt giá của dòng van điện tử là luôn trang bị thêm một cảm biến phản hồi vị trí hành trình (Lift Sensor) gắn ở đuôi van để liên tục báo cáo chính xác độ mở của bệ van về hộp đen. Nhờ cấu trúc điều khiển vòng lặp kín này, hệ thống đạt được độ chính xác tuyệt đối tính bằng milimet và tốc độ phản hồi đóng mở xé gió theo từng độ mở chân ga. Thiết kế hiện đại, hoạt động ổn định và bền bỉ giúp van EGR điện tử trở thành cấu phần phổ biến và bắt buộc phải có trên hầu hết các dòng xe du lịch, xe tải thế hệ mới hiện nay.
5. Các dấu hiệu hư hỏng của Van EGR
Do luôn phải làm việc trong môi trường dòng khí xả có nhiệt độ cực cao, áp suất lớn và chứa đậm đặc các hạt muội than bồ hóng dính bám, van EGR là chi tiết rất dễ bị tổn hại cấu trúc cơ học. Khi cụm van này bị lỗi mạch điện hoặc bám cặn carbon gây kẹt ty van, chiếc xe sẽ phát ra những triệu chứng cảnh báo rất rõ ràng tùy thuộc vào trạng thái kẹt mở hay kẹt đóng của bệ van.
Động cơ rung giật dữ dội, nổ sượng ở chế độ không tải (Hiện tượng van kẹt mở)
Đây là dấu hiệu kinh điển và rõ rệt nhất của pan bệnh van EGR bị kẹt mở vĩnh viễn (Stuck Open) do muội than đen bết lại thành khối xỉ cứng ngăn không cho lò xo kéo ty van đóng khít về bệ. Khi van bị kẹt mở, dòng khí xả trơ (vốn nghèo Oxy và giàu các hợp chất bền vững) sẽ liên tục tràn vào lòng cổ hút ngay cả khi chiếc xe đang dừng chờ đèn đỏ, nổ máy chế độ Garanti (Không tải). Do tại chế độ không tải buồng đốt cần một lượng hòa khí chuẩn nạp sạch để duy trì vòng tua ổn định, việc ngập trong khí trơ sẽ làm loãng mật độ Oxy, khiến chu trình cháy bị nghẹt rải rác. Hệ quả là động cơ nổ gai, máy rùng giật dữ dội dưới sàn xe, sượng ga hoàn toàn khi đe-pa và có nguy cơ chết máy đột ngột khi vừa buông chân phanh.
Máy yếu, ga lịm, hụt hơi khi tăng tốc và xả khói đen
Hiện tượng van EGR bị kẹt mở cũng tàn phá mạnh mẽ đến công suất tối đa của chiếc xe khi tài xế cần tăng tốc nhanh, leo dốc hoặc chở tải nặng. Theo đúng thuật toán lập trình nguyên bản của nhà sản xuất, khi người lái đạp thốc ga (Full Load), van EGR bắt buộc phải đóng sập kín hoàn toàn để nhường trọn vẹn không gian lòng xi-lanh cho 100% không khí sạch, mát và đậm đặc Oxy từ lọc gió nạp vào nhằm giải phóng mô-men xoắn cực đại. Nếu van bị kẹt mở, khí xả nóng rực vẫn tiếp tục bị hút vào buồng đốt, làm loãng không khí sạch và làm giảm nhiệt độ đỉnh màng lửa một cách không cần thiết. Động cơ lúc này sẽ rơi vào trạng thái thiếu Oxy trầm trọng, xe bị lì máy, ga lịm đi, hụt hơi rõ rệt và lượng nhiên liệu xăng dầu dư thừa không thể đốt cháy hết sẽ biến thành muội than đen kịt phun xối xả ra ngoài ống xả đuôi pô.
Tiếng gõ lốc cốc trong động cơ và máy nóng nhanh bất thường (Hiện tượng van kẹt đóng)
Trái ngược với các dấu hiệu trên, khi van EGR bị kẹt đóng hoàn toàn (Stuck Closed) do muội dầu đóng váng bó chặt ty van hoặc do cuộn dây mô tơ bước bị cháy mạch, dòng khí xả trơ sẽ bị cấm cửa và không thể tuần hoàn ngược lại buồng đốt. Lỗi này làm cho chiếc xe nổ garanti cực kỳ êm ái và chạy rất thoáng ở dải tốc độ thấp, nhưng khi xe lên cao tốc hoặc tải nặng, hai điều kiện tạo khí độc NOx sẽ bùng phát mạnh mẽ. Việc thiếu đi chất đệm khí trơ giải nhiệt sẽ đẩy nhiệt độ đỉnh buồng nổ vọt qua cột mốc giới hạn 1.371°C rất nhanh, kích hoạt hiện tượng tự kích nổ của hỗn hợp hòa khí trước khi bugi đánh lửa. Tài xế sẽ nghe thấy những tiếng gõ "lốc cốc" hoặc "cọc cọc" rất đanh và khô phát ra từ khoang máy mỗi khi nhấn ga leo dốc, đi kèm hiện tượng kim báo nhiệt độ nước làm mát vọt lên cao bất thường và toàn bộ khoang động cơ tỏa ra hơi nóng hừng hực.
Đèn Check Engine báo lỗi và trượt bài đo khí thải đăng kiểm
Hệ thống chẩn đoán điện tử của xe đời mới dựa vào cảm biến phản hồi vị trí hành trình (Lift Sensor) trên đỉnh van điện tử, hoặc dựa vào cảm biến lưu lượng khí nạp MAF để giám sát hoạt động của EGR. Khi van bị kẹt cơ học hoặc đứt mạch điện, hộp ECU sẽ ngay lập tức kích hoạt đèn báo lỗi động cơ (cá vàng) phát sáng rõ trên bảng taplo đi kèm các mã lỗi đặc trưng như P0401 (EGR Flow Insufficient) báo lưu lượng khí tuần hoàn không đủ hoặc P0402 (EGR Flow Excessive) báo lưu lượng khí tuần hoàn quá mức. Đồng thời, do mất khả năng kìm hãm nhiệt độ buồng đốt để triệt tiêu khí độc, nồng độ Oxit Nitơ (NOx) phóng thích ra ống xả sẽ tăng vọt lên gấp nhiều lần ngưỡng an toàn, khiến chiếc xe chắc chắn bị đánh trượt ngay lập tức khi bước vào vòng đo thử nghiệm khí thải tại các trạm đăng kiểm định kỳ tại Việt Nam.6. Quy trình kiểm tra van EGR
Để chẩn đoán chính xác pan bệnh liên quan đến hệ thống EGR mà không cần tháo dỡ cơ khí mò mẫm, kỹ thuật viên bắt buộc phải thực hiện quy trình kiểm tra 3 giai đoạn từ chẩn đoán điện tử, đo kiểm mạch điện loại trừ cho đến kiểm tra chuyên sâu cơ cấu cơ học dưới khoang máy.
Giai đoạn 1: Chẩn đoán bằng thiết bị quét và dữ liệu động (Live Data)
Quy trình bắt đầu bằng việc kết nối máy chẩn đoán chuyên dụng qua cổng OBD-II để quét toàn bộ hệ thống điều khiển động cơ. Bước đầu tiên là đọc các mã lỗi lưu trong bộ nhớ; nếu hệ thống báo các mã như P0401 (lưu lượng dòng khí thiếu), P0402 (lưu lượng dòng khí thừa) hoặc P0404 (lỗi mạch điều khiển van), thợ máy sẽ tiến hành chuyển sang mục xem dữ liệu động (Live Data) của hệ thống xả thải.Kỹ thuật viên nổ máy xe, cho động cơ chạy ấm lên đạt nhiệt độ vận hành ổn định trên 80°C, sau đó theo dõi hai thông số quan trọng bao gồm độ mở mục tiêu của van do ECU yêu cầu (EGR Desired / Command) và vị trí đóng mở thực tế của van dựa trên cảm biến phản hồi (EGR Actual Position). Ở chế độ không tải (Garanti), hai thông số này phải trùng khớp ở mức đóng hoặc mở rất nhỏ; khi người lái đạp ga lên dải tua 2.500 RPM, phần trăm mở van phải tăng lên tuyến tính. Nếu thông số độ mở thực tế đứng im kẹt cứng ở mức 0% hoặc 100% trong khi ECU vẫn liên tục ra lệnh thay đổi, điều đó khẳng định ty van đã bị kẹt cứng cơ học hoặc mô tơ điều khiển đã bị mất mạch nguồn.
Giai đoạn 2: Đo kiểm điện áp và điện trở loại trừ bằng đồng hồ vạn năng (VOM)
Sau khi xác định có sự bất thường từ máy quét, kỹ thuật viên thực hiện việc tắt máy, rút giắc cắm điện nhựa ở đỉnh van EGR để tiến hành đo kiểm thông mạch sườn nhằm xác định lỗi do hỏng van hay đứt đường dây điện từ hộp ECU cấp xuống.Để kiểm tra cơ cấu chấp hành, thợ điện ô tô chuyển đồng hồ VOM về thang đo điện trở 200Ω và đo vào các chân pin của cuộn dây Solenoid hoặc các cặp cực của mô tơ bước (Stepper Motor) trên thân van. Giá trị điện trở tiêu chuẩn của cuộn điện từ thông thường phải đạt từ 8 Ω đến 20 Ω; nếu đồng hồ báo giá trị vô cùng (OL), kết luận mô tơ van đã bị cháy đứt cuộn dây và bắt buộc phải thay mới van. Để kiểm tra nguồn nuôi, thợ máy bật chìa khóa xe sang nấc ON (Engine OFF), chuyển đồng hồ VOM về thang đo điện áp DC 20V để đo trực tiếp tại đầu giắc phía bó dây điện sườn xe; hệ thống bắt buộc phải hiển thị nguồn cấp mồi 5V cho mạch cảm biến vị trí và nguồn 12V cấp cho mạch mô tơ chấp hành. Nếu đo không có điện áp, pan bệnh nằm ở đường dây bị chuột cắn đứt, giắc bị ăn mòn rỉ sét hoặc đứt cầu chì tổng hệ thống điều khiển EGR.
Giai đoạn 3: Kiểm tra thử nghiệm cơ học và màng búp chân không
Khi các thông số điện và nguồn cấp đều đạt trạng thái hoàn hảo, kỹ thuật viên tiến hành tháo các bu-lông cố định để hạ cụm van EGR xuống bàn kỹ thuật nhằm kiểm tra chuyên sâu phần cơ cấu cơ học bên trong.Đối với dòng van EGR công nghệ cũ điều khiển bằng chân không, thợ máy sử dụng một thiết bị bơm hút chân không cầm tay chuyên dụng (bơm Mityvac) kết nối đường ống vào búp van trên đỉnh. Tiến hành bóp tay bơm để tạo một áp suất âm (lực hút chân không) khoảng 10 đến 15 in-Hg; lúc này mắt thường phải quan sát thấy ty van được nhấc lên một cách mượt mà và bệ van mở thông hoàn toàn. Kỹ thuật viên giữ nguyên áp suất trên đồng hồ bơm trong vòng 60 giây; nếu kim đồng hồ bị sụt áp nhanh chóng hoặc ty van tự động sập xuống, điều đó chứng tỏ màng cao su đàn hồi (Diaphragm) bên trong búp van đã bị lão hóa, rách thủng và mất khả năng giữ áp.
Đối với dòng van EGR điện tử hiện đại, do ty van được điều khiển trực tiếp bằng trục răng khóa của mô tơ, kỹ thuật viên sử dụng một tô-vít nhỏ hoặc thanh kim loại để ấn đẩy thử vào phần đuôi của ty van xupap. Ở trạng thái tiêu chuẩn, ty van phải dịch chuyển lên xuống một cách trơn tru, không có bất kỳ cảm giác bị sượng, sần sật hay kẹt cứng nào, và ngay khi buông tay ra, lực lò xo phản hồi bên trong phải lập tức đẩy văng ty van về vị trí đóng kín khít tuyệt đối với bệ van. Nếu lực lò xo không thể đẩy van hồi vị hoặc ty van đứng im cứng ngắc, chứng tỏ khối muội than carbon đen dính bám đã kết tinh thành xỉ than bêt chặt lòng van, báo hiệu van cần được đưa vào quy trình súc rửa hóa chất đậm đặc hoặc đục bỏ thay lõi nếu bệ van đã bị rỗ mòn cơ học.
7. Phương án sửa chữa và thay thế Van EGR
Khi hệ thống tự chẩn đoán của xe báo lỗi hệ thống tuần hoàn khí xả (như các mã p0401, p0402, p0404) hoặc qua kiểm tra lâm sàng phát hiện ty van bị kẹt muội than, tùy thuộc vào mức độ hư hại của linh kiện và điều kiện kinh tế mà chủ xe có thể lựa chọn một trong ba phương án xử lý cơ bản dưới đây.Phương án 1: Quy trình súc rửa, bảo dưỡng phục hồi (Áp dụng khi kẹt muội than thể nhẹ và trung bình)
- Cách thực hiện: Đây là phương án sửa chữa mang tính kinh tế cao nhất và được ưu tiên thực hiện tại các gara ngoài nếu cuộn dây điện trở hoặc mô tơ bước của van vẫn còn hoạt động tốt. Kỹ thuật viên sẽ tháo rời cụm van EGR, các đường ống dẫn khí xả và két làm mát khí xả (EGR Cooler) ra khỏi khoang máy. Sử dụng các loại hóa chất tẩy rửa carbon đậm đặc chuyên dụng xịt đẫm vào lòng van để hòa tan toàn bộ váng dầu bám bẩn và muội than đen bết dính. Sau khi ngâm khoảng 15 phút, thợ máy dùng bàn chải đồng nhỏ đánh sạch hoàn toàn bề mặt ty van và bệ van cho đến khi sáng bóng kim loại, đảm bảo ty van có thể đóng mở mượt mà và tự nảy về vị trí đóng kín khít nhờ lực lò xo phản hồi.
- Ưu điểm: Chi phí cực kỳ rẻ, tổng tiền công thợ và hóa chất súc rửa chỉ dao động từ vài trăm nghìn đồng tùy độ phức tạp của khoang máy. Phương pháp này giúp khôi phục hoàn chỉnh công năng nguyên bản của van mà không cần tốn tiền mua phụ tùng.
- Nhược điểm: Hoàn toàn vô tác dụng nếu van đã bị hỏng về phần điện (cháy mô tơ, chết mạch sấy) hoặc bệ van đã bị rỗ mòn, hở ren cơ học sau thời gian dài sử dụng do axit ăn mòn.
Phương án 2: Thay mới cụm van EGR chính hãng hoặc Aftermarket đạt chuẩn
- Cách thực hiện: Đây là phương án tiêu chuẩn bắt buộc tại các đại lý chính hãng hoặc khi van đã bị cháy hỏng mạch điện không thể phục hồi. Kỹ thuật viên sẽ tiến hành tháo bỏ hoàn toàn cụm van cũ đã hỏng, vệ sinh sạch mép mặt bích trên cổ xả và cổ hút, thay mới các gioăng đệm pô đệm cao su chịu nhiệt, sau đó bắt cụm van mới vào vị trí dầm bệ. Sau khi bắt chặt bằng cần siết lực, thợ điện ô tô cắm máy chẩn đoán vào cổng obd-ii để xóa mã lỗi lịch sử và thực hiện lệnh tái thiết lập (EGR Adaptation / Reset) để hộp ECU đồng bộ dữ liệu và học lại vị trí hành trình đóng mở của con van mới.
- Ưu điểm: Mang lại độ bền bỉ và độ tin cậy tuyệt đối 100%, chấm dứt hoàn toàn lỗi cá vàng và giúp chiếc xe dễ dàng vượt qua bài kiểm tra đo nồng độ khí độc tại các trung tâm đăng kiểm.
- Nhược điểm: Chi phí linh kiện khá đắt đỏ. Đối với van chính hãng của các dòng xe máy dầu đời mới có tích hợp bộ sinh hàn làm mát, mức giá có thể dao động từ vài triệu đến hơn mười triệu đồng. Chủ xe có thể giảm bớt chi phí bằng cách lựa chọn các thương hiệu Aftermarket uy tín của bên thứ ba như Bosch, Pierburg, Delphi hoặc Denso với chất lượng tương đương nhưng giá mềm hơn.
Phương án 3: Thay thế, sửa chữa két làm mát khí xả (EGR Cooler) bị thủng vách
- Cách thực hiện: Phương án này áp dụng riêng cho các pan bệnh thủng két làm mát bằng nước trên các dòng xe máy dầu đời mới gây ra khói trắng đuôi pô và hụt nước làm mát. Kỹ thuật viên sẽ tháo rã toàn bộ cụm bộ sinh hàn rời khỏi van. Nếu vết nứt rò rỉ nhỏ và kết cấu két bằng thép Inox dày, thợ cơ khí có thể áp dụng phương pháp hàn TIG công nghiệp để vá lại các lỗ thủng của vách ngăn. Tuy nhiên, nếu lõi tổ ong giải nhiệt bên trong két đã bị mủn mục nát do axit ăn mòn, giải pháp tốt nhất là thay riêng cụm két làm mát mới (hãng có bán rời chi tiết này) và giữ lại phần thân van điện tử phía trên để tiết kiệm chi phí cho chủ xe.
- Ưu điểm: Khắc phục triệt để nguy cơ nước làm mát lọt vào buồng nổ gây ra hiện tượng thủy kích phá hủy tay biên và bó kẹt lốc máy khi xe dừng đỗ qua đêm
8. Các mã lỗi Van EGR phổ biến
Hệ thống tự chẩn đoán lỗi OBD-ii giám sát rất chặt chẽ toàn bộ chu trình vận hành của hệ thống tuần hoàn khí xả thông qua dải mã lỗi đặc trưng từ p0400 đến p0409, kết hợp cùng một số mã lỗi điện tử đầu ký tự p2. Các mã số này giúp kỹ thuật viên xác định ngay lỗi do nghẹt cơ học, hỏng điện trở mô tơ hay lỗi mạch cảm biến vị trí hành trình van.8.1 Nhóm mã lỗi về lưu lượng dòng khí (Flow Codes)
Nhóm mã lỗi này bùng phát khi hộp điều khiển ECU nhận thấy lưu lượng dòng khí xả trơ tuần hoàn ngược về cổ hút không đúng với tính toán của thuật toán lập trình nguyên bản.- P0400 (Malfunction): lỗi hệ thống tuần hoàn khí xả tổng quát, ECU ghi nhận chu trình tuần hoàn bị gián đoạn nhưng chưa khoanh vùng được nguyên nhân cụ thể do điện hay cơ khí.
- P0401 (Flow Insufficient): lưu lượng dòng khí xả tuần hoàn không đủ. Đây là mã lỗi kinh điển nhất tại các gara Việt Nam, xuất hiện khi phần ty van và bệ van bị khối muội than carbon đen bám dày đặc gây kẹt cứng ở trạng thái đóng kín hoàn toàn, hoặc do đường ống dẫn từ cổ xả sang cổ hút bị tắc nghẽn hoàn toàn bởi bám vôi dầu máy.
- P0402 (Flow Excessive): lưu lượng dòng khí xả tuần hoàn vượt quá mức cho phép. Mã này kích hoạt khi van EGR bị muội than bết dính gây kẹt cứng ở trạng thái mở vĩnh viễn, khiến khí trơ liên tục tràn vào buồng đốt ngay cả khi xe nổ garanti không tải, làm động cơ bị ngộp, rung giật dữ dội và có nguy cơ chết máy đột ngột.
8.2 Nhóm mã lỗi mạch điện điều khiển van (Control Circuit Codes)
Nhóm mã lỗi này chỉ định trực tiếp các sự cố hư hỏng về điện sườn, giắc cắm hoặc cháy cuộn dây điện từ bên trong cụm cơ cấu chấp hành của van.- P0403 (Control Circuit): lỗi mạch điều khiển van EGR, xuất hiện khi đường dây nguồn hoặc dây mass điều khiển từ hộp ECU xuống giắc van bị đứt ngầm, rỉ sét chân pin giắc cắm hoặc cuộn dây điện từ Solenoid của van bị cháy đứt mạch nội bộ.
- P0404 (Circuit Range/Performance): lỗi dải đo hoặc hiệu suất của mạch điều khiển van. ECU phát ra mã này khi tín hiệu điện áp điều khiển cấp xuống van nằm ngoài phạm vi dung sai cho phép, hoặc khi mô tơ bước cố gắng đóng mở van nhưng ty van phản hồi quá chậm do bị bó kẹt cơ học thể nhẹ.
8.3 Nhóm mã lỗi cảm biến vị trí hành trình Van (Sensor Codes)
Trên các dòng van EGR điện tử hiện đại, nhà sản xuất luôn tích hợp một cảm biến phản hồi vị trí hành trình (EGR Valve Position Sensor) trên đỉnh van để báo cáo chính xác độ mở của ty van về hộp đen nhằm thiết lập chu trình điều khiển vòng lặp kín.- P0405 (Sensor A Circuit Low): điện áp mạch cảm biến vị trí van EGR thấp, báo hiệu dây tín hiệu phản hồi bị chập ra mass sườn xe hoặc cảm biến vị trí bị hỏng kẹt vĩnh viễn ở mức 0V.
- P0406 (Sensor A Circuit High): điện áp mạch cảm biến vị trí van EGR cao bất thường, cảnh báo dây tín hiệu bị chạm chập trực tiếp vào nguồn điện dương 5V hoặc 12V, hoặc cảm biến bị hỏng hở mạch bên trong.
- P0407 /P0408: các lỗi điện áp thấp hoặc điện áp cao tương tự như trên nhưng áp dụng cho mạch cảm biến phụ số B (Sensor B) đối với các cụm van EGR kép đời cao có cấu trúc đo đạc đa tầng.
- P0409 (Sensor A Circuit): lỗi mạch điện cảm biến vị trí van EGR tổng quát, ECU hoàn toàn bị mất phương hướng theo dõi hành trình di chuyển của ty van do đường dây tín hiệu phản hồi bị đứt.
8.4 Các mã lỗi liên quan gián tiếp và lỗi điều khiển nâng cao
Bên cạnh dải mã P040x, hệ thống điều khiển điện tử ô tô đời mới còn sử dụng các mã lỗi nâng cao đầu ký tự P2 để chỉ định chính xác trạng thái cơ học của mô tơ bước.Khi van bị bám cặn carbon quá dày dính bết lại, mô tơ bước không thể thắng được lực cản vật lý để dịch chuyển, hệ thống sẽ xuất các mã P2141 (EGR Volume Control Solenoid Valve Circuit Low) hoặc P2142 (Circuit High) báo lỗi mạch điện áp điều khiển mô tơ bướm gió tuần hoàn. Đồng thời, sự cố nghẹt van EGR làm biến đổi bất thường áp suất lòng cổ hút cũng sẽ kéo theo sự xuất hiện của các mã lỗi liên đới về hệ thống nạp khí như P0101 (MAF Sensor Performance) báo lỗi hiệu suất cảm biến lưu lượng khí nạp hoặc P0106 (MAP Sensor Range) báo lỗi dải đo cảm biến áp suất đường ống nạp.
