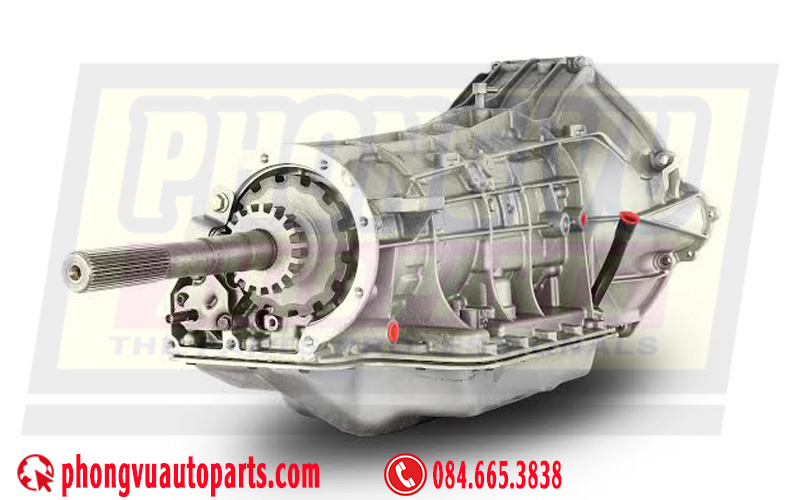

Hộp Số Tổng Thành (Gearbox Assembly): Cẩm Nang Toàn Diện Từ Các Nhà Sản Xuất Toàn Cầu

Hộp số tổng thành (Gearbox Assembly) là một cấu trúc cơ điện tử hoàn chỉnh, đóng vai trò cầu nối cốt lõi trong hệ thống truyền động (drivetrain). Hệ thống này tiếp nhận mô-men xoắn cùng vận tốc góc từ trục khuỷu động cơ, sau đó biến đổi tỷ số truyền để phân phối lực kéo tối ưu đến các bánh xe chủ động theo từng điều kiện vận hành thực tế.
Ngành công nghiệp chế tạo hộp số ô tô toàn cầu hiện nay được định hình trực tiếp bởi các tập đoàn công nghệ truyền động hàng đầu thế giới như ZF Friedrichshafen AG (Đức), Aisin Seki Co., Ltd. (Nhật Bản), BorgWarner Inc. (Mỹ), và JATCO Ltd. (Nhật Bản)...

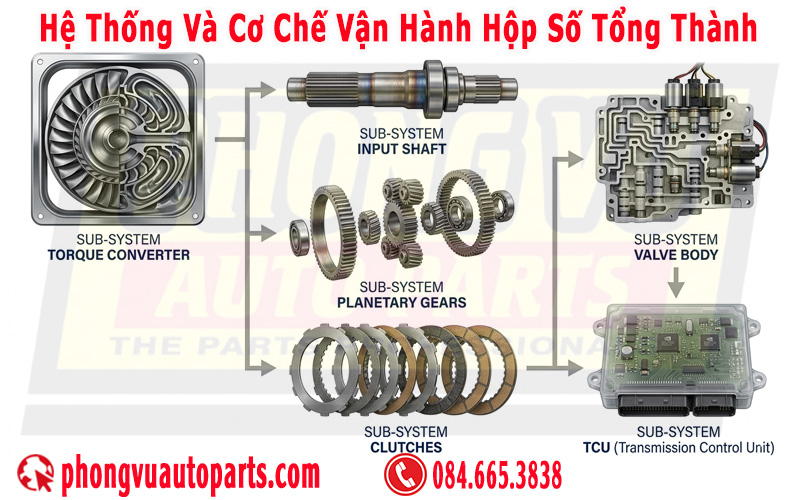

Chi Tiết Hệ Thống Và Cơ Chế Vận Hành

Phân hệ 1: Khớp nối công suất đầu vào (Power Coupling System)

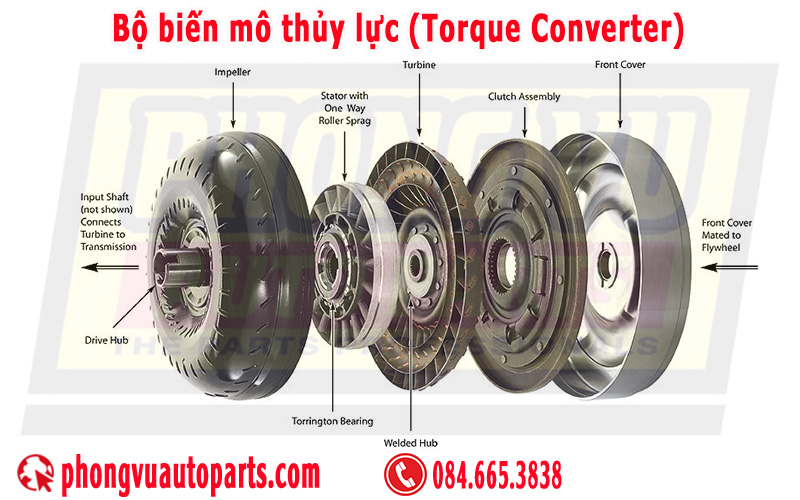

• Bộ biến mô thủy lực (Torque Converter): Sử dụng trên hộp số tự động (AT). Lực từ động cơ quay bánh bơm (Impeller), đẩy dầu thủy lực xuyên qua các cánh dẫn hướng của bánh phản ứng (Stator) để làm quay bánh tuabin (Turbine) nối với trục sơ cấp hộp số. Cơ chế này cho phép xe dừng tạm thời mà không tắt máy và giúp nhân dòng mô-men xoắn khi khởi hành. Để tối ưu hiệu suất ở tốc độ cao, một bộ ly hợp khóa biến mô (Lock-up Clutch) sẽ ép chặt để nối cứng cơ học động cơ và hộp số, triệt tiêu sự trượt thủy lực.

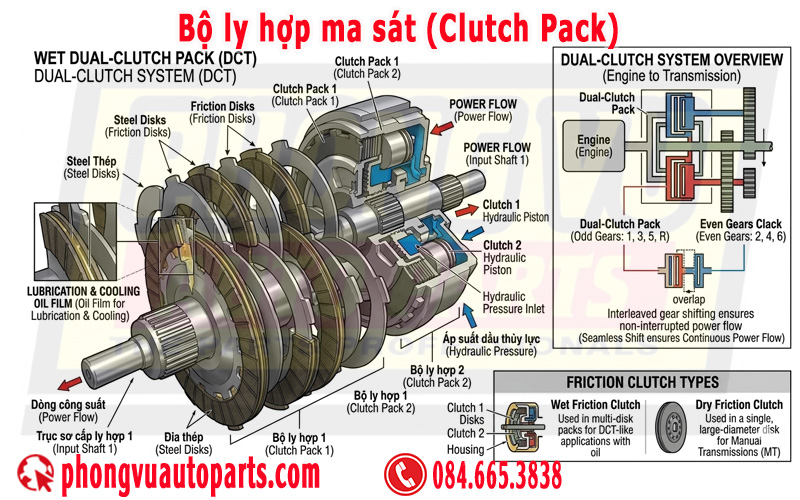

• Bộ ly hợp ma sát (Clutch Pack): Sử dụng trên hộp số sàn (MT) hoặc ly hợp kép (DCT). Lực được truyền qua ma sát khô hoặc ướt giữa các đĩa ma sát (Friction Disks) và đĩa thép (Steel Disks). Trên hộp số DCT, hai bộ ly hợp đồng tâm (Dual-Clutch) hoạt động đan xen dưới áp suất dầu thủy lực, đảm bảo quá trình ngắt/nối lực diễn ra tức thì không ngắt quãng dòng công suất.

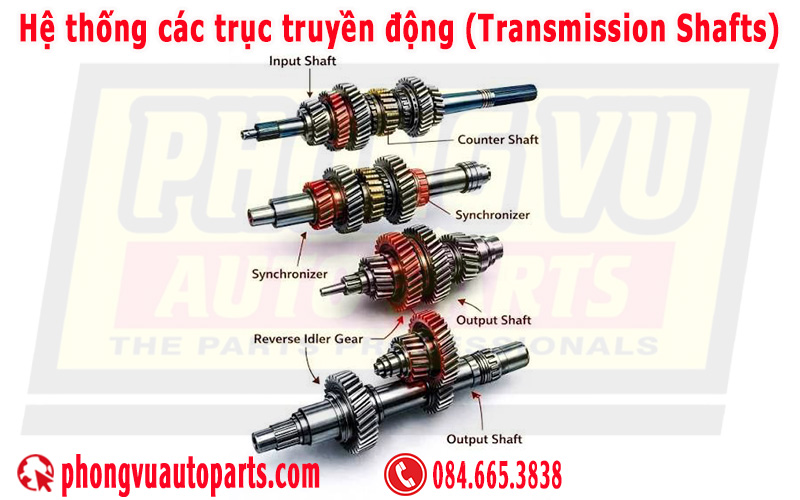

Phân hệ 2: Hệ thống các trục truyền động (Transmission Shafts)

• Trục sơ cấp (Input Shaft): Nối trực tiếp với phần đầu ra của bộ khớp nối công suất. Trục này mang dòng tua máy nguyên bản từ động cơ đi vào lòng hộp số.
• Trục trung gian (Countershaft/Layshaft): Phổ biến trên hộp số sàn hoặc số sàn tự động (AMT). Trục này nằm song song với trục sơ cấp, nhận lực từ trục sơ cấp và quay liên tục để phân phối lực đến toàn bộ các bánh răng số tương ứng.
• Trục thứ cấp (Output Shaft): Trục đầu ra của dòng năng lượng. Các bánh răng số quay tự do trên trục này; dòng lực chỉ được truyền qua trục thứ cấp khi các bộ đồng tốc hoặc ly hợp phân đoạn khóa cứng bánh răng số tương ứng vào thân trục. Đầu ra của trục nối trực tiếp với vi sai hoặc hộp số phụ (Transfer Case).

Phân hệ 3: Cụm bánh răng truyền lực và Bộ đồng tốc (Gears & Synchronizers)

• Cơ chế bánh răng hành tinh (Planetary Gearset): Là xương sống của hộp số tự động (AT). Bao gồm bánh răng trung tâm (Sun Gear) ở lõi, các bánh răng hành tinh (Planet Gears) xoay quanh gắn trên giá đỡ (Carrier), và vòng răng ngoài cùng (Ring Gear). Bằng cách dùng các dải phanh thủy lực (Brakes) hoặc ly hợp để khóa cố định một trong ba thành phần này và cho hai thành phần còn lại quay, hộp số sẽ tạo ra các tỷ số truyền tiến, lùi hoặc overdrive (số truyền tăng) khác nhau mà không cần dịch chuyển cơ học các bánh răng.
• Bánh răng nghiêng (Helical Gears): Sử dụng cho các cấp số tiến nhờ các răng cắt chéo góc. Khi ăn khớp, các răng tiếp xúc từ từ từ đầu đến cuối, giúp phân bổ lực êm ái, triệt tiêu tiếng hú gầm và chịu tải kéo lớn hơn nhiều so với bánh răng thẳng (Spur Gears) vốn chỉ dùng cho số lùi.
• Bộ đồng tốc cơ khí (Synchronizer Assembly): Gồm ống trượt (Sleeve), mo-ay-ơ đồng tốc (Hub), và vòng đồng tốc (Synchro Ring). Khi người lái hoặc bộ chấp hành đẩy cần số, vòng đồng tốc bằng đồng sẽ ép vào mặt côn của bánh răng số đang quay tự do. Ma sát hình nón này ép bánh răng và trục thứ cấp đồng bộ tốc độ quay với nhau chỉ trong tích tắc, cho phép ống trượt gài khớp răng (Dog Teeth) vào bánh răng một cách êm ái, loại bỏ hoàn toàn hiện tượng vỡ răng số.

Phân hệ 4: Bộ điều khiển điện tử (TCU - Transmission Control Unit)

• TCU là một vi xử lý tốc độ cao liên tục tiếp nhận dữ liệu từ cảm biến tốc độ trục sơ cấp/thứ cấp (Input/Output Speed Sensors), cảm biến nhiệt độ dầu hộp số (TFT) và dữ liệu góc bướm ga từ ECU qua mạng giao tiếp CAN-bus.
• Sử dụng các thuật toán logic mờ (Fuzzy Logic), TCU tính toán tải trọng thực tế của xe, độ dốc mặt đường để ra lệnh cho các cuộn van điện từ (Solenoids) đóng/mở, kiểm soát chính xác thời điểm và áp suất sang số tính bằng mili-giây.

Phân hệ 5: Khối điều khiển thủy lực (Valve Body / Mechatronic)

• Bơm dầu thủy lực (Fluid Pump): Thường là bơm bánh răng ăn khớp trong hoặc bơm cánh gạt, dẫn động trực tiếp từ động cơ để tạo áp suất thủy lực nền cực cao cho toàn hệ thống.
• Bộ vỉ van (Valve Body): Một mê cung các đường rãnh dẫn dầu đúc bằng nhôm. Trên vỉ van gắn các van điện từ (Solenoid Valves). Khi nhận lệnh điện từ từ TCU, các van Solenoid sẽ mở/đóng các đường dầu tương ứng để đẩy dầu áp suất cao ép vào các piston thủy lực, từ đó đóng/mở các lá côn ma sát hoặc dải phanh nhằm thay đổi tỷ số truyền. Ở các hộp số hiện đại, khối này được tích hợp chung với TCU tạo thành cụm Mechatronic.

Phân hệ 6: Vỏ hộp số và Phân hệ bôi trơn, giải nhiệt (Housing & Lubrication)

• Vỏ hộp số (Transmission Case): Đúc bằng hợp kim nhôm-magie chịu lực cao, bao bọc kín toàn bộ chi tiết. Vỏ được thiết kế các đường gân tăng cứng để triệt tiêu vặn xoắn và tích hợp các phớt chặn dầu cao su chịu nhiệt (Oil Seals) ở các đầu trục ra để ngăn chặn rò rỉ.
• Dầu bôi trơn chuyên dụng và Hệ thống giải nhiệt: Dầu hộp số (ATF, CVT Fluid, hoặc MTF) có nhiệm vụ bôi trơn các bánh răng, tạo áp suất thủy lực, làm mát và tạo hệ số ma sát chuẩn xác cho các lá côn. Dầu liên tục được bơm qua bộ két làm mát dầu (Transmission Oil Cooler) - có thể giải nhiệt bằng gió hoặc bằng nước mát động cơ - để duy trì nhiệt độ làm việc lý tưởng từ 75°C đến 90°C.

Các Thương Hiệu Sản Xuất Hộp Số Hàng Đầu Thế Giới

Các nhà sản xuất độc lập (Independent Suppliers)

• ZF Friedrichshafen AG (Đức): "Vua" trong phân khúc hộp số tự động có cấp (AT) dọc cho xe dẫn động cầu sau/bốn bánh. Dòng hộp số ZF 8HP (8 cấp) của hãng được coi là quy chuẩn ngành, trang bị trên các dòng xe hạng sang và hiệu năng cao từ BMW, Audi, Aston Martin cho đến Rolls-Royce.

• Aisin Seiki / Aisin AW (Nhật Bản): Thuộc tập đoàn Toyota nhưng cung ứng độc lập. Aisin là nhà sản xuất hộp số tự động lớn nhất thế giới tính theo sản lượng, nổi tiếng với các hộp số 6 cấp, 8 cấp động cơ đặt ngang (transaxle) cực kỳ bền bỉ trên xe Toyota, Lexus, Volvo, và các dòng xe hybrid.

• JATCO (Nhật Bản): Nhà sản xuất dẫn đầu thế giới về công nghệ hộp số vô cấp (CVT), cung cấp gần một nửa lượng hộp số CVT trên toàn cầu cho Nissan, Mitsubishi và Suzuki.

• BorgWarner (Mỹ): Tập đoàn tiên phong và nắm giữ nhiều bằng sáng chế cốt lõi về hệ thống ly hợp kép (DCT) dạng ướt, bộ chuyển đổi mô-men xoắn và hệ thống truyền động bốn bánh (AWD) thông minh BorgWarner.

• Getrag (Nay thuộc Magna Powertrain - Đức): Chuyên gia số một về hộp số sàn (MT) và hộp số ly hợp kép (DCT) cho các dòng xe châu Âu như Ford, Ferrari, Mercedes-Benz, và Renault.

Các nhà sản xuất nội bộ (In-house Manufacturers)

• Hyundai Transys (Hàn Quốc): Công ty con của tập đoàn Hyundai-Kia, tự chủ 100% công nghệ từ hộp số sàn, AT 8 cấp, CVT (IVT) cho đến hộp số DCT ly hợp kép khô/ướt.

• Mercedes-Benz AG (Đức): Khác với các đối thủ, Mercedes tự phát triển và sản xuất hộp số riêng cho mình, nổi tiếng với dòng hộp số 9G-Tronic (9 cấp) tối ưu mượt mà và tiết kiệm nhiên liệu.

Phân Loại Toàn Diện Các Công Nghệ Hộp Số Tổng Thành

Tiêu điểm kỹ thuật: Phân biệt DCT Khô và DCT Ướt

• DCT Ly hợp Khô (Dry DCT): Các lá côn giải nhiệt bằng không khí tự nhiên. Ưu điểm là trọng lượng nhẹ, cấu trúc đơn giản, chi phí rẻ và tiết kiệm nhiên liệu tối đa. Tuy nhiên, nhược điểm chí mạng là rất dễ bị quá nhiệt (Overheating) và báo lỗi bắt dừng xe khi gặp điều kiện kẹt xe, đi chậm liên tục phải rà phanh (điển hình như lỗi hộp số Ford Powershift hoặc Hyundai 7-DCT đời cũ).
• DCT Ly hợp Ướt (Wet DCT): Các lá côn được ngâm hoàn toàn trong buồng dầu bôi trơn chuyên dụng. Dầu giúp tản nhiệt cực tốt, giúp hộp số chịu được mô-men xoắn cao, vận hành bền bỉ và mượt mà hơn trong điều kiện giao thông khắc nghiệt. Nhược điểm là trọng lượng nặng hơn, hao hụt một chút công suất do lực cản của dầu và chi phí chế tạo, bảo dưỡng đắt đỏ.

Các loại hộp số chuyên dụng đặc thù

• Hộp số sàn tự động hóa (Automated Manual Transmission - AMT): Cấu trúc cơ khí như hộp số sàn truyền thống nhưng quá trình đạp côn và sang số được thực hiện tự động bằng các mô-tơ điện hoặc cơ cấu thủy lực (actuators). AMT hiện nay là xương sống của ngành xe tải hạng nặng toàn cầu nhờ độ bền vững và hiệu suất cao (như dòng hộp số Volvo I-Shift, Scania Opticruise), đồng thời cũng xuất hiện trên một số dòng xe đô thị giá rẻ hoặc siêu xe đời cũ.
• Hộp số phân luồng năng lượng Hybrid (Dedicated Hybrid Transmission - DHT): Bước đột phá của kỷ nguyên xe xanh. Loại này không có các cấp số truyền thống mà tích hợp thẳng từ một đến hai mô-tơ điện công suất lớn vào cụm bánh răng hành tinh. Hộp số đóng vai trò phân luồng thông minh giữa động cơ xăng và mô-tơ điện (Ví dụ: hệ thống Toyota e-CVT trên các dòng xe Hybrid).
• Hộp số tuần tự (Sequential Transmission): Người lái chuyển số theo một trục thẳng duy nhất (lên hoặc lùi số bằng lẫy/cần gạt), không thể nhảy cóc số (ví dụ từ số 5 về số 2). Cơ cấu gài số sử dụng các "vấu chó" (dog clutches) thay cho bộ đồng tốc, cho phép sang số cực nhanh mà không cần cắt côn, sử dụng độc quyền trong xe đua chuyên nghiệp (F1, WRC).
• Hộp số giảm tốc xe điện (Direct-Drive / Single-Speed Gearbox): Động cơ điện có dải vòng tua rất rộng (lên tới 20.000 vòng/phút) và đạt mô-men xoắn cực đại ngay từ vận tốc bằng 0 nên xe điện (EV) chỉ cần một hộp số giảm tốc cố định một cấp số (tỷ số truyền thường từ 9:1 đến 10:1) để truyền lực thẳng ra bánh xe.

Các Linh Kiện Đồng Hành Quan Trọng Của Hộp Số

• Hộp số phụ / Hộp số gài cầu (Transfer Case): Đối với các dòng xe hai cầu (4WD hoặc AWD) như Ford Ranger, Toyota Land Cruiser, hộp số phụ là bộ phận bắt buộc đi liền sau hộp số chính. Nó có nhiệm vụ tiếp nhận công suất đầu ra từ hộp số chính và phân phối ra cả cầu trước lẫn cầu sau. Hộp số phụ chứa các cơ cấu cài cầu nhanh/chậm (4H/4L) hoặc bộ vi sai trung tâm giúp xe vượt địa hình khó.
• Công nghệ hộp số thông minh AI (ICT Connected Shift): Đây là đỉnh cao công nghệ hiện tại được các hãng xe như Hyundai-Kia hay ZF thương mại hóa. Hộp số không còn sang số thụ động dựa vào chân ga. Nó được kết nối trực tiếp với Bản đồ điều hướng 3D vệ tinh và Camera ADAS phía trước xe. Nếu camera phát hiện sắp đến đoạn cua gắt hoặc bản đồ báo sắp xuống dốc, TCU sẽ tự động chủ động về số thấp trước cả khi người lái buông ga, giúp tối ưu phanh động cơ và tăng độ an toàn.

Các Chỉ Dấu Kỹ Thuật Cảnh Báo Sự Cố Hộp Số

1. Hiển thị mã lỗi chẩn đoán (OBD-II Codes): Khi TCU phát hiện sự sai lệch về tốc độ quay giữa trục sơ cấp và thứ cấp vượt ngưỡng, đèn báo lỗi hệ thống truyền động (hình bánh răng hoặc Check Engine) sẽ sáng. Các mã lỗi phổ biến gồm nhóm P0700 (Lỗi điều khiển truyền động chung) hoặc các mã lỗi kẹt van áp suất dòng P0750.
2. Hiện tượng trượt số cơ học (Gear Slipping): Vòng tua máy (RPM) tăng cao đột ngột khi đạp ga nhưng vận tốc thực tế của xe không tăng tương ứng. Nguyên nhân do các lá côn ma sát bị mòn trơ lớp bố hoặc áp suất dầu thủy lực không đủ ép chặt các đĩa ly hợp.
3. Tiếng ồn bất thường (Abnormal Noises): Tiếng hú "whining" tăng dần theo tốc độ chỉ ra các ổ bi trục (bearings) đã bị rơ lắc hoặc mòn rỗ. Tiếng va đập khô khốc khi vào số thể hiện bộ đồng tốc đã mất khả năng hãm ma sát.
4. Quá nhiệt và mùi khét (Fluid Overheating): Dầu hộp số khi bị làm việc quá tải hoặc cạn kiệt sẽ mất hoàn toàn độ nhớt. Nhiệt độ tăng cao vượt ngưỡng 120°C gây ra mùi khét đặc trưng của phụ gia bị cháy, dẫn đến hiện tượng chuyển số bị giật, khựng mạnh.
5. Rò rỉ chất lỏng bôi trơn: Xuất hiện vệt dầu màu đỏ/hồng (đối với số tự động) hoặc màu vàng/váng dầu hôi đậm đặc (đối với số sàn) ở gầm xe. Vị trí rò rỉ phổ biến là tại phớt chặn dầu đuôi hộp số hoặc gioăng đáy các-te.

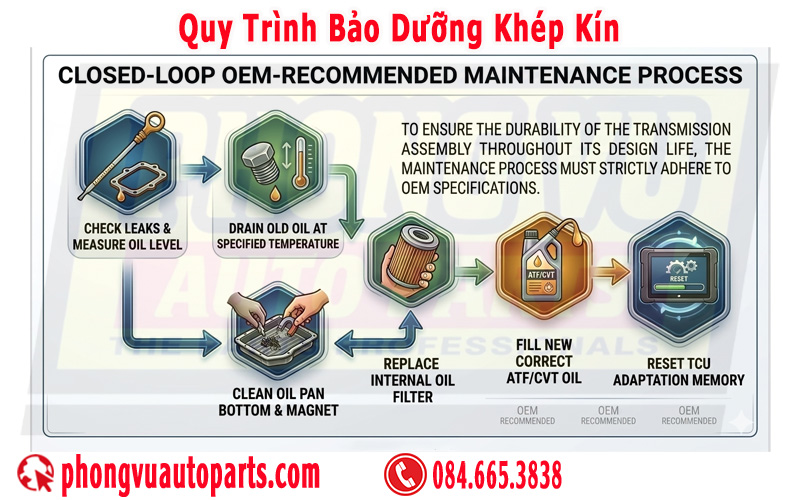

Quy Trình Bảo Dưỡng Khép Kín Theo Khuyến Nghị Từ OEMs

• Chu kỳ thay dầu và bộ lọc:
  • Điều kiện vận hành khắc nghiệt (Đô thị đông đúc, tải nặng, chạy dịch vụ): Thay thế dầu bôi trơn sau mỗi 40.000 - 60.000 km.
  • Điều kiện tiêu chuẩn: Từ 80.000 - 100.000 km. Bộ lọc dầu hộp số (Transmission Filter) bắt buộc phải thay mới đồng bộ để loại bỏ hoàn toàn các mạt kim loại lơ lửng.
• Tuân thủ tuyệt đối tiêu chuẩn nhớt: Không sử dụng lẫn lộn các loại chất lỏng truyền động. Dầu hộp số tự động có cấp (ZF LifeguardFluid, Toyota ATF WS) có độ nhớt và hệ số ma sát hoàn toàn khác biệt so với dầu dùng cho hộp số vô cấp đai thép (CVT Fluid) hay dầu hộp số sàn đậm đặc (MTF 75W-90). Việc đổ sai chủng loại dầu sẽ phá hủy các vòng đệm cao su và làm bong tróc các lá côn chỉ sau vài nghìn km vận hành.
• Vệ sinh nam châm đáy các-te: Khi tháo đáy các-te (oil pan), bắt buộc phải làm sạch các cục nam châm giữ mạt kim loại bám ở đáy bình. Lượng mạt sắt này sinh ra tự nhiên trong quá trình các bánh răng rà khít vào nhau; nếu không được giữ lại, chúng sẽ theo đường dầu đi vào phá hỏng hệ thống vỉ van thủy lực tinh vi.
• Reset bộ nhớ thích ứng của TCU (Transmission Adaptive Learning Reset): Sau khi thay dầu hoặc sửa chữa hộp số tự động, kỹ thuật viên cần dùng máy chẩn đoán để reset lại bộ nhớ của TCU. Việc này giúp máy tính học lại áp suất dầu và hành trình đóng mở ly hợp thích ứng với độ mòn thực tế của các lá côn, giúp xe sang số mượt mà như mới.

7. Bảng Tra Cứu Mã Lỗi OBD-II Hệ Thống Truyền Động (Transmission Diagnostics)

Giai đoạn 1: Hạ hộp số và Vệ sinh ngoại quan (Removal & External Cleaning)

1. Ngắt cọc bình ắc-quy, xả toàn bộ dầu hộp số cũ vào bồn chứa để kiểm tra trạng thái dầu (màu đen, mùi khét, có váng sắt hay không).
2. Tháo rời các chi tiết kết nối bên ngoài: trục các-đăng, giắc cắm điện TCU, dây cáp đi số, đường ống dầu lên két làm mát.
3. Sử dụng kích thủy lực chuyên dụng để hạ cụm hộp số tổng thành ra khỏi khoang máy.
4. Xịt rửa cồn vệ sinh công nghiệp toàn bộ lớp bùn đất, dầu mỡ bám bên ngoài vỏ để tránh bụi bẩn rơi vào các chi tiết tinh vi bên trong khi rã máy.

Giai đoạn 2: Rã máy và Giám định chi tiết (Disassembly & Inspection)

1. Tháo đáy các-te, tháo cụm bộ não Mechatronic/Valve Body và bảo quản riêng trong khay chống tĩnh điện.
2. Dùng các dụng cụ chuyên dụng (vam, búa cao su) để rút hệ thống các trục số (Sơ cấp, Thứ cấp, Trung gian) và các cụm bánh răng hành tinh ra khỏi vỏ.
3. Giám định bánh răng và vòng bi: Sử dụng kính phóng đại để kiểm tra hiện tượng rỗ bề mặt (pitting), nứt mẻ răng, hoặc rơ lắc lỏng của các ổ bi trục.
4. Giám định bộ ly hợp ma sát: Tháo các vòng hãm (snap rings) để rút các lá côn và đĩa thép. Đo độ dày của lá bố, nếu lớp bố ma sát bị cháy đen hoặc mòn trơ lõi thép, bắt buộc phải thay thế.

Giai đoạn 3: Vệ sinh bằng sóng siêu âm (Ultrasonic Cleaning)

• Tất cả các chi tiết cơ khí cứng (trục, bánh răng, vỏ hộp số, vỉ van) được đưa vào bể tẩy rửa bằng sóng siêu âm sử dụng hóa chất chuyên dụng.
• Sóng siêu âm tạo ra hàng triệu bong bóng li ti bóc tách hoàn toàn các mảng bám keo dầu cháy, mạt kim loại nằm sâu trong các đường rãnh dầu siêu nhỏ của vỉ van mà chổi cọ thông thường không thể chạm tới.

Giai đoạn 4: Lắp ráp đồng bộ bằng Master Rebuild Kit (Reassembly)

1. Lắp ráp hệ trục: Đo đạc khe hở dọc trục (End Play) bằng đồng hồ so (Dial Indicator) để chêm các vòng đệm chuẩn xác theo micro-mét của cẩm nang sửa chữa (Workshop Manual).
2. Lắp ráp vỉ van: Lắp đặt các ti-van (valves) và lò xo mới, siết lực các ốc vỉ van bằng cần cân lực điện tử (Torque Wrench) chính xác từng Newton-mét (Nm) để tránh hiện tượng vênh vỉ van gây rò rỉ áp suất.
3. Thay thế toàn bộ các piston thủy lực ép lá côn bên trong hộp số.

Giai đoạn 5: Thử nghiệm áp suất tĩnh và Cân chỉnh thích ứng (Testing & Calibration)

1. Air Test (Thử áp suất khí): Trước khi lắp vỉ van, kỹ thuật viên dùng súng hơi bắn vào các lỗ dầu trên thân hộp số để kiểm tra xem các piston thủy lực có nhảy và ép chặt các bộ ly hợp hay không. Nếu có tiếng xì hơi lớn, chứng tỏ xéc-măng dầu bên trong bị hở.
2. Đưa hộp số lên xe, lắp ráp lại toàn bộ hệ thống ngoại vi và châm dầu hộp số mới đạt chuẩn chính xác về dung tích ở nhiệt độ quy định (thường kiểm tra mức dầu ở 45°C).
3. Kết nối máy chẩn đoán, thực hiện lệnh xóa dữ liệu cũ và kích hoạt quy trình "Học lại điểm bắt côn" (Clutch Engagement Point Calibration). Xe phải được chạy thử nghiệm (Road Test) qua tất cả các cấp số ở các dải tốc độ khác nhau để TCU ghi nhận áp suất thủy lực hoàn hảo nhất.

Tóm lại
