Cảm biến áp suất bình nhiên liệu (FTP Sensor): Cấu tạo, Nguyên lý, Dấu hiệu hỏng và Sửa chữa

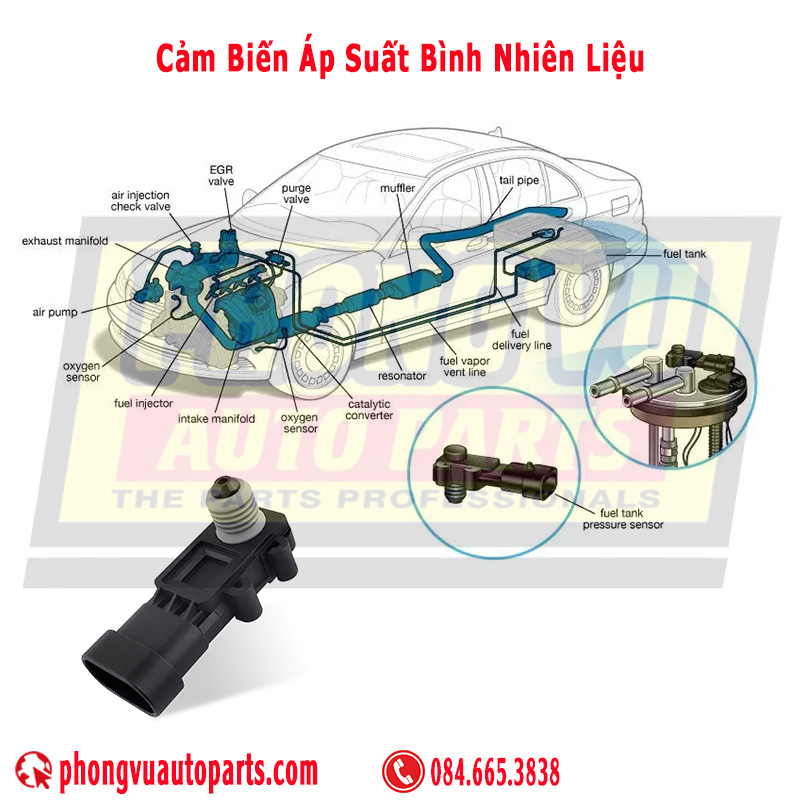

Cảm biến áp suất bình nhiên liệu là gì?

Vị trí lắp đặt và Cấu tạo chi tiết

Vị trí lắp đặt cảm biến FTP trên các dòng xe

• Trên cụm bơm xăng: Cảm biến được gắn trực tiếp trên nắp cụm mô-đun bơm xăng (Fuel Pump Module). Đây là vị trí phổ biến nhất trên các dòng xe hiện đại, giúp tối ưu không gian và dây dẫn.
• Trên đỉnh bình nhiên liệu: Cảm biến được gắn độc lập trực tiếp trên bề mặt đỉnh bình xăng. Đối với vị trí này và vị trí cụm bơm xăng, kỹ thuật viên bắt buộc phải hạ bình xăng hoặc tháo băng ghế sau khi tiến hành thay thế.
• Tách rời bình xăng: Trên một số dòng xe, cảm biến FTP được đưa ra ngoài bình xăng và kết nối với bình thông qua một đường ống dẫn hơi (hose).
• Gần bộ lọc than hoạt tính (Charcoal Canister): Một số ít dòng xe bố trí cảm biến FTP nằm gần bầu lọc than hoạt tính (nơi lưu trữ hơi xăng thừa). Tại đây, cảm biến sẽ được đấu nối vào đường ống dẫn hơi chạy từ bình xăng sang bầu lọc.

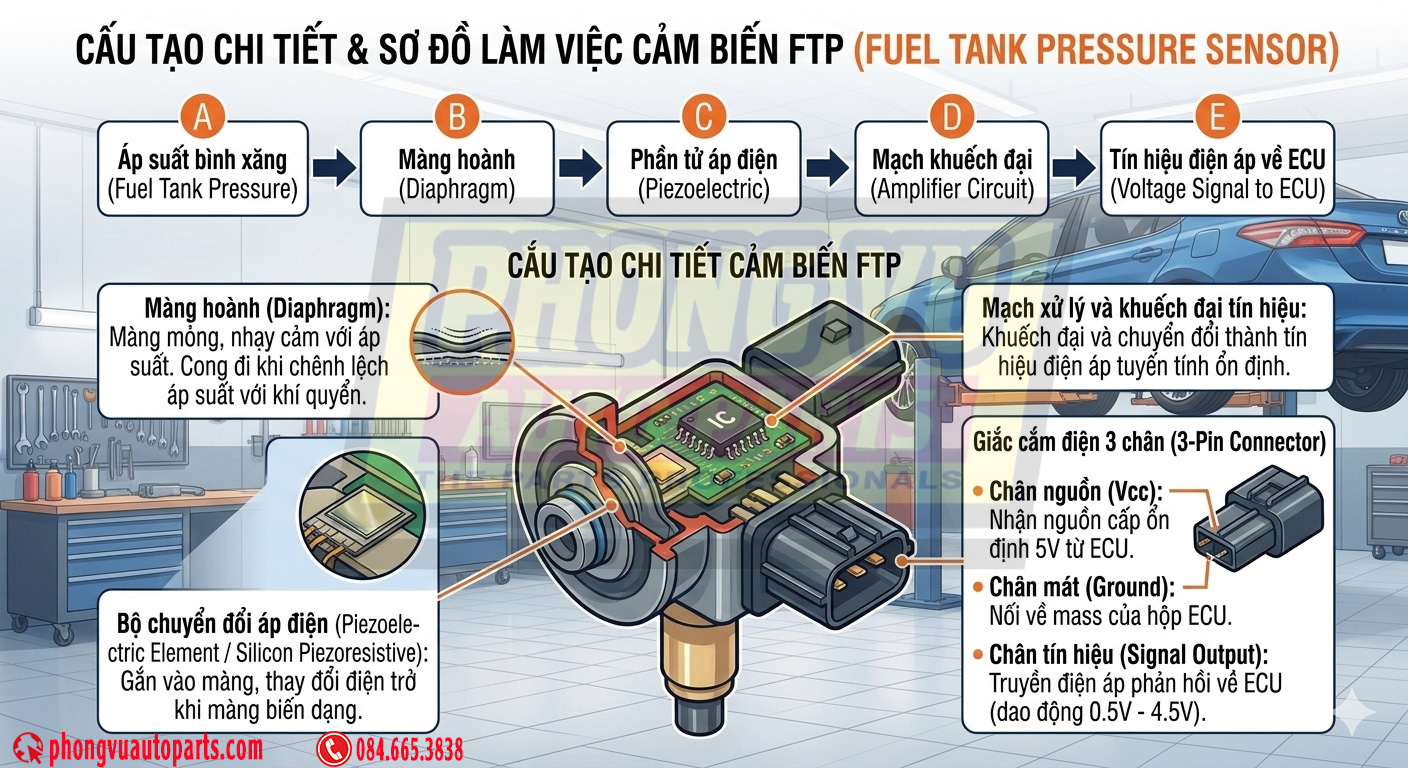

Cấu tạo chi tiết

• Màng hoành (Diaphragm): Là lớp màng mỏng, cực kỳ nhạy cảm với áp suất. Lớp màng này sẽ co giãn hoặc cong đi khi có sự chênh lệch áp suất giữa bên trong bình xăng và áp suất khí quyển.
• Bộ chuyển đổi áp điện (Piezoelectric Element / Silicon Piezoresistive): Được gắn chặt vào màng hoành. Khi màng hoành biến dạng, cấu trúc tinh thể của phần tử này bị nén hoặc kéo giãn, làm thay đổi giá trị điện trở (hoặc điện tích) tương ứng.
• Mạch xử lý và khuếch đại tín hiệu: Do tín hiệu điện tử sinh ra từ phần tử áp điện rất nhỏ, vi mạch tích hợp (IC) bên trong cảm biến sẽ khuếch đại và chuyển đổi nó thành tín hiệu điện áp tuyến tính ổn định.
• Giắc cắm điện 3 chân (3-Pin Connector):
  • Chân nguồn (Vcc): Nhận nguồn cấp ổn định 5V từ ECU.
  • Chân mát (Ground): Nối về mass của hộp ECU.
  • Chân tín hiệu (Signal Output): Truyền điện áp phản hồi về ECU (thường dao động từ 0.5V đến 4.5V).

Nguyên lý hoạt động

1. Chu kỳ giám sát rò rỉ (EVAP Monitor Monitor Campaign): Trong những điều kiện vận hành nhất định (ví dụ: xe chạy ổn định trên đường trường, lượng nhiên liệu trong bình từ 15% - 85%), ECU sẽ đóng Van thông hơi (Vent Valve) và mở Van xả (Purge Valve) để tạo ra một độ chân không nhẹ trong bình xăng.
2. Đo đạc và Biến đổi: Màng hoành bên trong cảm biến FTP bị hút lõm xuống. Sự biến dạng này làm thay đổi điện trở của phần tử áp điện. Mạch tích hợp chuyển đổi giá trị này thành tín hiệu điện áp cụ thể.
3. Phản hồi điện áp:

• Áp suất trong bình tăng (Áp suất dương) (rightarrow ) Điện áp tín hiệu tăng lên (gần 4.5V).
• Áp suất trong bình giảm (Độ chân không lớn) (rightarrow ) Điện áp tín hiệu giảm xuống (gần 0.5V).
• Khi áp suất cân bằng với khí quyển (rightarrow ) Điện áp duy trì ở mức trung bình ổn định (thường khoảng 1.5V - 2.5V tùy dòng xe).

1. Phân tích dữ liệu tại ECU: ECU theo dõi tốc độ sụt giảm áp suất hoặc khả năng giữ áp suất chân không của bình chứa. Nếu áp suất không thể duy trì hoặc tụt quá nhanh, ECU hiểu rằng hệ thống đang bị rò rỉ (ví dụ: hở nắp bình xăng, nứt đường ống dẫn hơi).

Dấu hiệu nhận biết cảm biến FTP bị hỏng hoặc lỗi hệ thống EVAP

Đèn Check Engine (Báo lỗi động cơ) bật sáng

Mùi xăng nồng nặc xung quanh xe

Xe gặp hiện tượng khó khởi động hoặc hụt ga

Tiêu hao nhiên liệu tăng cao

Các mã lỗi chẩn đoán (OBD-II Codes) đặc trưng

• P0450: Lỗi mạch cảm biến áp suất hệ thống khí thải bốc hơi (EVAP).
• P0451: Lỗi dải tín hiệu/Hiệu suất của cảm biến FTP.
• P0452: Điện áp tín hiệu từ cảm biến FTP quá thấp (Ngắn mạch vào mass).
• P0453: Điện áp tín hiệu từ cảm biến FTP quá cao (Ngắn mạch vào nguồn).
• P0454: Tín hiệu cảm biến FTP bị chập chờn, không liên tục.
• Các mã lỗi liên quan đến rò rỉ hệ thống như P0455 (Rò rỉ lớn) hoặc P0456 (Rò rỉ nhỏ) cũng có thể do cảm biến FTP đọc sai mà ra.

Quy trình kiểm tra và Sửa chữa thay thế chuẩn kỹ thuật

Quy trình chẩn đoán kiểm tra lỗi (Troubleshooting)

1. Kiểm tra nguồn cấp (Reference Voltage): Rút giắc cảm biến, bật chìa khóa ON (không nổ máy). Dùng đồng hồ vạn năng (VOM) đo chân Nguồn và chân Mát. Kết quả bắt buộc phải hiển thị từ 4.5V đến 5.2V. Nếu không có nguồn, cần kiểm tra lại đường dây từ ECU hoặc cầu chì.
2. Kiểm tra thông mạch đường dây (Continuity Test): Đo kiểm tra điện trở đường dây tín hiệu từ giắc cảm biến về giắc tổng của ECU xem có bị đứt ngầm hay chạm chập vào thân vỏ xe hay không.
3. Đo áp suất thực tế bằng máy hút chân không cầm tay: Cắm lại giắc, dùng bơm hút chân không chuyên dụng tạo áp suất/chân không giả lập vào đầu đo của cảm biến, theo dõi điện áp chân tín hiệu trên máy chẩn đoán (Data List). Nếu áp suất thay đổi mà điện áp đứng yên, cảm biến chắc chắn đã hỏng.

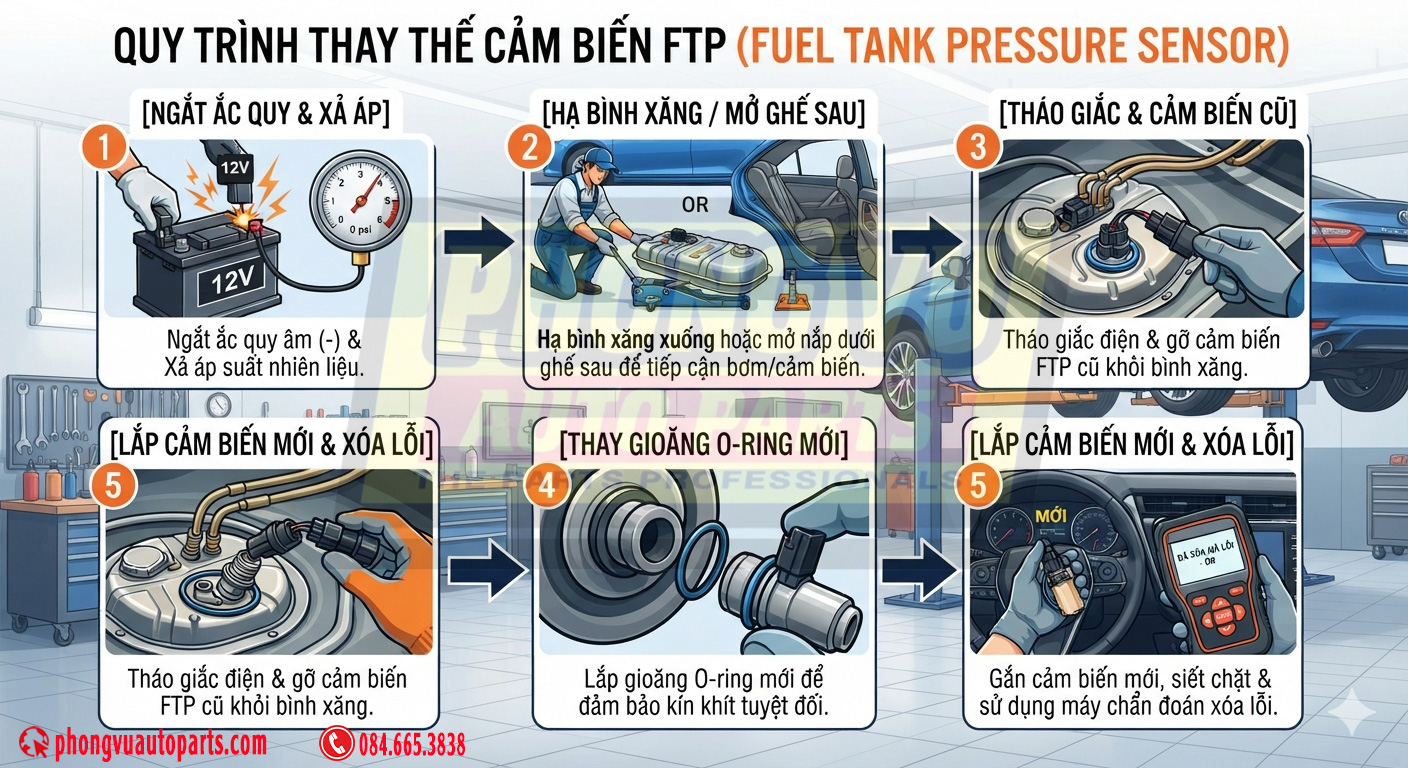

Quy trình thay thế cảm biến FTP mới

• Bước 1: Đảm bảo an toàn kỹ thuật: Ngắt cọc âm ắc quy. Đưa xe lên cầu nâng. Sử dụng bình chữa cháy túc trực. Xả áp suất hệ thống xăng thông qua van xả trên giàn kim phun (nếu có).
• Bước 2: Tiếp cận cảm biến: Tùy cấu tạo xe, kỹ thuật viên tiến hành hạ bình xăng xuống (sử dụng kích thủy kích đỡ bình) hoặc tháo băng ghế sau để mở nắp bảo vệ cụm bơm xăng.
• Bước 3: Tháo gỡ linh kiện hỏng: Làm sạch bụi bẩn xung quanh khu vực cảm biến để tránh đất cát lọt vào bình xăng. Tháo giắc cắm điện cẩn thận, mở chốt cài hoặc xoay nhẹ để rút cảm biến cũ ra ngoài.
• Bước 4: Lắp đặt cảm biến mới: Bắt buộc phải thay thế gioăng cao su làm kín (O-ring) mới đi kèm cảm biến. Bôi một lớp mỡ mỏng chịu xăng lên gioăng để dễ lắp đặt và tăng độ kín. Ấn cảm biến mới vào đúng vị trí ăn khớp của ngàm giữ.
• Bước 5: Hoàn thiện và Kiểm tra lại: Lắp lại bình xăng, kết nối các đường ống dẫn và giắc điện. Đấu lại cọc bình ắc quy. Nổ máy, sử dụng máy chẩn đoán để tiến hành xóa các mã lỗi lịch sử trong ECU. Chạy thử nghiệm xe (Road Test) để kiểm tra xem hệ thống EVAP có tự động hoàn thành chu kỳ quét lỗi an toàn hay không.
