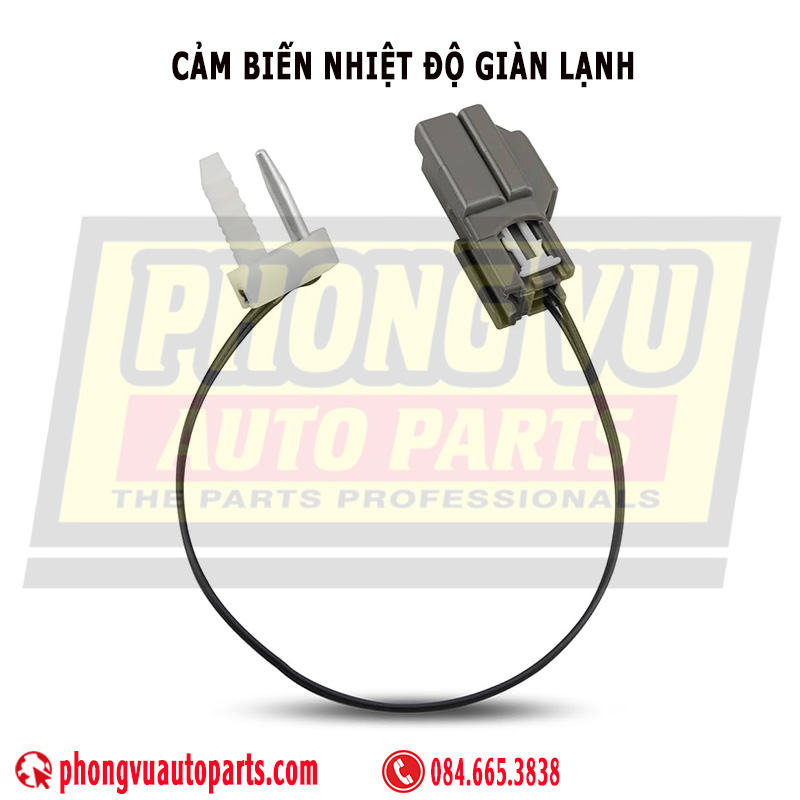

Cảm biến nhiệt độ giàn lạnh (Air Conditioning Evaporator Temperature Sensor): Chức năng, cấu tạo, nguyên lý hoạt động và cách thay thế

Cảm biến nhiệt độ giàn lạnh ô tô, hay còn gọi là Air Conditioning Evaporator Temperature Sensor, là một thiết bị nhỏ nhưng đóng vai trò quan trọng trong hệ thống điều hòa, giúp duy trì nhiệt độ lý tưởng và bảo vệ các bộ phận khác. Trong bài viết này, chúng tôi sẽ phân tích chi tiết chức năng của cảm biến và cách nó ảnh hưởng đến hệ thống điều hòa, cấu tạo, các loại phổ biến, nguyên lý hoạt động, dấu hiệu nhận biết hỏng hóc, cũng như phương án sửa chữa và thay thế. Nếu bạn đang gặp vấn đề với hệ thống điều hòa, hãy xem xét thay thế cảm biến chính hãng từ Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts để đảm bảo hiệu suất tối ưu.

1. Chức Năng Của Cảm Biên Nhiệt Độ Giàn Lạnh Và Ảnh Hưởng Đến Hệ Thống Điều Hòa

Cảm biến nhiệt độ giàn lạnh là thiết bị đo lường nhiệt độ của giàn lạnh (evaporator) – bộ phận hấp thụ nhiệt từ không khí cabin để làm lạnh. Cảm biến gửi tín hiệu đến bộ điều khiển trung tâm (PCM hoặc AC module) để điều chỉnh hoạt động của hệ thống.

Chức Năng Chính

1. Giám Sát Nhiệt Độ Giàn Lạnh:
   • Cảm biến đo nhiệt độ giàn lạnh thời gian thực, đảm bảo ở mức lý tưởng (0-10°C) để làm lạnh hiệu quả mà không gây đóng băng.
2. Ngăn Chặn Đóng Băng Giàn Lạnh:
   • Nếu nhiệt độ giảm dưới 0°C, cảm biến gửi tín hiệu để ngắt máy nén (compressor), tránh đóng băng giàn lạnh, tắc luồng khí và giảm hiệu suất .
3. Tối Ưu Hóa Hiệu Suất Làm Lạnh:
   • Dựa trên dữ liệu từ cảm biến, PCM điều chỉnh hoạt động máy nén, quạt gió, và van tiết lưu để duy trì nhiệt độ cabin mong muốn, tiết kiệm năng lượng.
4. Bảo Vệ Hệ Thống:
   • Phát hiện nhiệt độ bất thường (quá cao hoặc quá thấp), cảm biến giúp tránh hư hỏng máy nén, giàn lạnh, hoặc các bộ phận khác do hoạt động quá tải .

Ảnh Hưởng Đến Hệ Thống Điều Hòa

• Nếu Cảm Biên Hoạt Động Tốt: Hệ thống điều hòa duy trì nhiệt độ ổn định, làm mát nhanh (18-22°C trong 5-10 phút), tiết kiệm nhiên liệu (giảm tải động cơ 0.2-0.4 L/100km), và kéo dài tuổi thọ giàn lạnh/máy nén.
• Nếu Cảm Biên Hỏng: Hệ thống có thể làm mát yếu, đóng băng giàn lạnh, máy nén ngắt liên tục, hoặc tiêu hao năng lượng cao hơn, dẫn đến chi phí sửa chữa lớn. Ví dụ, nếu cảm biến báo sai nhiệt độ, máy nén có thể chạy liên tục, gây hỏng pittong hoặc van điều chỉnh .

Cảm biến đặc biệt quan trọng với hệ thống điều hòa tự động, giúp tối ưu trải nghiệm lái xe ở khí hậu Việt Nam.

2. Cấu Tạo Của Cảm Biên Nhiệt Độ Giàn Lạnh

Cấu tạo của cảm biến nhiệt độ giàn lạnh khá đơn giản nhưng tinh vi, bao gồm các bộ phận chính sau:

1. Thân Cảm Biên:
   • Chất liệu: Hợp kim nhôm hoặc nhựa chịu nhiệt, chống ăn mòn, chịu nhiệt độ từ -40°C đến 120°C.
   • Chức năng: Bảo vệ các bộ phận bên trong và gắn vào giàn lạnh.
2. Phần Cảm Nhận (Thermistor):
   • Loại: Nhiệt điện trở (NTC - Negative Temperature Coefficient), điện trở giảm khi nhiệt độ tăng.
   • Chất liệu: Bán dẫn (ceramic hoặc polymer) với lớp phủ bảo vệ.
   • Chức năng: Đo nhiệt độ giàn lạnh và chuyển đổi thành tín hiệu điện .
3. Dây Điện Và Đầu Nối:
   • Chất liệu: Dây đồng bọc cách điện, đầu nối chống nước (IP67).
   • Chức năng: Truyền tín hiệu từ cảm biến đến PCM, thường có 2 chân (nguồn và tín hiệu).
4. Vỏ Bảo Vệ:
   • Chất liệu: Cao su hoặc nhựa chịu ẩm.
   • Chức năng: Ngăn bụi bẩn, nước, và rung động ảnh hưởng đến cảm biến.

Cảm biến thường được đặt ở vị trí giữa các lá tản nhiệt của giàn lạnh, trong khoang điều hòa dưới bảng điều khiển, để đo nhiệt độ chính xác nhất .

3. Có Bao Nhiêu Loại Cảm Biên Nhiệt Độ Giàn Lạnh

Cảm biến nhiệt độ giàn lạnh có nhiều loại, phân loại dựa trên công nghệ và ứng dụng:

1. Loại NTC (Negative Temperature Coefficient):
   • Điện trở giảm khi nhiệt độ tăng.
   • Phổ biến nhất trong ô tô hiện đại.
   • Độ chính xác cao (±0.5°C), giá thành rẻ.
2. Loại PTC (Positive Temperature Coefficient):
   • Điện trở tăng khi nhiệt độ tăng.
   • Dùng trong một số hệ thống cũ hoặc xe châu Âu.
   • Ít phổ biến hơn NTC do độ nhạy thấp hơn.
3. Loại Kỹ Số (Digital Sensor):
   • Sử dụng chip kỹ số để đo và truyền tín hiệu số (như I2C hoặc CAN bus).
   • Độ chính xác cao hơn, dùng trong xe cao cấp.
   • Ít bị nhiễu, nhưng giá cao hơn.
4. Loại Tích Hợp (Integrated Sensor):
   • Kết hợp với cảm biến áp suất hoặc độ ẩm.
   • Dùng trong hệ thống điều hòa tự động 2 vùng.
   • Ví dụ: Cảm biến AQS (Air Quality Sensor)..

Có khoảng 4 loại chính, tùy nhà sản xuất.

4. Nguyên Lý Hoạt Động Của Cảm Biên Nhiệt Độ Giàn Lạnh

Cảm biến hoạt động dựa trên nguyên lý thay đổi điện trở theo nhiệt độ:

1. Nguyên Lý NTC/PTC:
   • NTC: Khi nhiệt độ giàn lạnh tăng, điện trở giảm, điện áp tín hiệu thay đổi gửi đến PCM.
   • PCM so sánh với giá trị cài đặt, điều chỉnh máy nén (tăng/giảm công suất) để duy trì nhiệt độ giàn lạnh ~2-5°C .
2. Quá Trình Đo Và Truyền Tín Hiệu:
   • Cảm biến nhận nguồn 5V từ PCM, chuyển đổi nhiệt độ thành điện áp (ví dụ: 2V tại 25°C).
   • Tín hiệu gửi về PCM qua dây điện, PCM điều khiển ly hợp máy nén hoặc van điều khiển để điều chỉnh.
3. Tích Hợp Với Hệ Thống:
   • Cảm biến đồng bộ với cảm biến nhiệt độ cabin và cảm biến áp suất để tối ưu hệ thống.
   • Nếu nhiệt độ giàn lạnh <0°C, PCM ngắt máy nén để tránh đóng băng .

Nguyên lý này giúp hệ thống điều hòa hoạt động hiệu quả, tiết kiệm năng lượng, và bảo vệ các bộ phận khác như máy nén và giàn lạnh.

5. Dấu Hiệu Hỏng Hóc Của Cảm Biên Nhiệt Độ Giàn Lạnh

Khi cảm biến hỏng, hệ thống điều hòa sẽ gặp vấn đề. Các dấu hiệu phổ biến:

1. Hệ Thống Làm Mát Yếu Hoặc Không Mát:
   • Cảm biến báo sai nhiệt độ, khiến PCM không kích hoạt máy nén đúng cách, dẫn đến khí từ cửa gió không lạnh.
2. Giàn Lạnh Đóng Băng:
   • Cảm biến không phát hiện nhiệt độ thấp, khiến máy nén chạy liên tục, gây đóng băng giàn lạnh, tắc luồng khí, và mùi ẩm mốc.
3. Máy Nén Ngắt Liên Tục:
   • Cảm biến gửi tín hiệu sai, khiến PCM ngắt máy nén để "bảo vệ", gây điều hòa bật/tắt liên tục.
4. Nhiệt Độ Cabin Không Ổn Định:
   • Trong điều hòa tự động, nhiệt độ dao động dù đã cài đặt, do cảm biến không chính xác.
5. Mã Lỗi PCM Hoặc Đèn Check Engine Sáng:
   • Mã lỗi như P0534 (AC refrigerant charge loss) hoặc P0645 (AC clutch relay control circuit) xuất hiện khi kiểm tra OBD-II.
6. Tiêu Hao Nhiên Liệu Tăng:
   • Hệ thống điều hòa hoạt động không hiệu quả, khiến động cơ tải nặng hơn.

Các dấu hiệu này thường xuất hiện sau 100,000 km hoặc 5-7 năm sử dụng, đặc biệt trong môi trường bụi bẩn hoặc ẩm ướt .

6. Phương Án Sửa Chữa Và Thay Thế Cảm Biên Nhiệt Độ Giàn Lạnh

Khi cảm biến hỏng, có thể sửa chữa hoặc thay thế. Sửa chữa chỉ áp dụng nếu hỏng nhẹ; thay thế là giải pháp tốt nhất để đảm bảo hiệu suất.

6.1. Sửa Chữa Cảm Biên

• Khi Nào Áp Dụng: Nếu cảm biến bị bẩn, lỏng kết nối, hoặc oxy hóa, có thể sửa mà không thay mới.
• Quy Trình:
  1. Kiểm Tra: Sử dụng OBD-II để đọc mã lỗi và đồng hồ vạn năng đo điện trở cảm biến (~2-10 kΩ tại 25°C).
  2. Vệ Sinh: Tháo cảm biến, vệ sinh bằng khí nén hoặc dung dịch không ăn mòn để loại bỏ bụi bẩn hoặc oxy hóa.
  3. Kiểm Tra Kết Nối: Làm sạch đầu nối dây điện, đảm bảo chắc chắn và không bị ẩm.
  4. Lắp Lại: Lắp cảm biến, kiểm tra hệ thống bằng cách bật điều hòa và đo nhiệt độ.
• Lưu Ý: Nếu điện trở bất thường hoặc cảm biến hỏng phần cảm nhận, không sửa được, phải thay mới.

6.2. Thay Thế Cảm Biên

• Khi Nào Áp Dụng: Khi cảm biến hỏng hoàn toàn, điện trở sai lệch, hoặc hệ thống báo mã lỗi liên quan.
• Quy Trình Thay Thế:
  1. Chuẩn Bị:
     • Công cụ: Tuốc nơ vít, cờ lê, thiết bị OBD-II, máy hút chân không, máy nạp chất làm lạnh.
     • Phụ tùng: Cảm biến nhiệt độ giàn lạnh chính hãng từ Phong Vũ Autoparts , mã tương thích với xe (ví dụ: 8V51-19E924-AA cho Ford Focus).
     • Xả chất làm lạnh bằng máy thu hồi để an toàn.
  2. Tháo Cảm Biên Cũ:
     • Tháo bảng điều khiển hoặc hộp giàn lạnh để tiếp cận giàn lạnh.
     • Ngắt dây điện cảm biến.
     • Tháo cảm biến khỏi giàn lạnh (thường bằng kìm mũi nhọn hoặc tua vít).
  3. Lắp Cảm Biên Mới:
     • Lắp cảm biến mới vào vị trí, siết chặt (mô-men xoắn ~2-5 Nm).
     • Kết nối dây điện, đảm bảo chắc chắn và không bị oxy hóa.
  4. Nạp Lại Hệ Thống:
     • Hút chân không (15-20 phút) để loại bỏ không khí và ẩm.
     • Nạp R-134a (~500-600g) và dầu máy nén ND-OIL 8 (~100-140 ml).
  5. Kiểm Tra:
     • Kết nối OBD-II để xóa mã lỗi.
     • Bật điều hòa, đo nhiệt độ cửa gió (~4-8°C) và kiểm tra giàn lạnh không đóng băng.

6.3. Kiểm Tra Sau Sửa Chữa/Thay Thế

• Bật điều hòa tối đa 15-20 phút, kiểm tra luồng khí mát đều.
• Đo áp suất hệ thống để đảm bảo không bất thường.
• Lái thử xe để kiểm tra nhiệt độ cabin ổn định.

Lợi Ích khi Sử Dụng Phụ Tùng từ Phong Vũ Autoparts

Phong Vũ Autoparts cung cấp cảm biến nhiệt độ giàn lạnh chính hãng với:

• Chất lượng OEM: Đáp ứng tiêu chuẩn
• Bảo hành 12 tháng: An tâm sử dụng.
• Tư vấn chuyên nghiệp: Hỗ trợ chọn mã cảm biến đúng
• Giá cạnh tranh: Phù hợp với khách hàng Việt Nam.

Kết Luận

Cảm biến nhiệt độ giàn lạnh ô tô là bộ phận quan trọng giúp hệ thống điều hòa hoạt động hiệu quả. Các dấu hiệu như làm mát yếu, đóng băng giàn lạnh, hoặc máy nén ngắt liên tục cho thấy cần kiểm tra và thay thế cảm biến. Sử dụng cảm biến chính hãng từ Phụ tùng Ô Tô Phong Vũ và thực hiện thay thế đúng kỹ thuật sẽ đảm bảo hệ thống điều hòa hoạt động ổn định, đặc biệt trong khí hậu nóng ẩm của Việt Nam.
