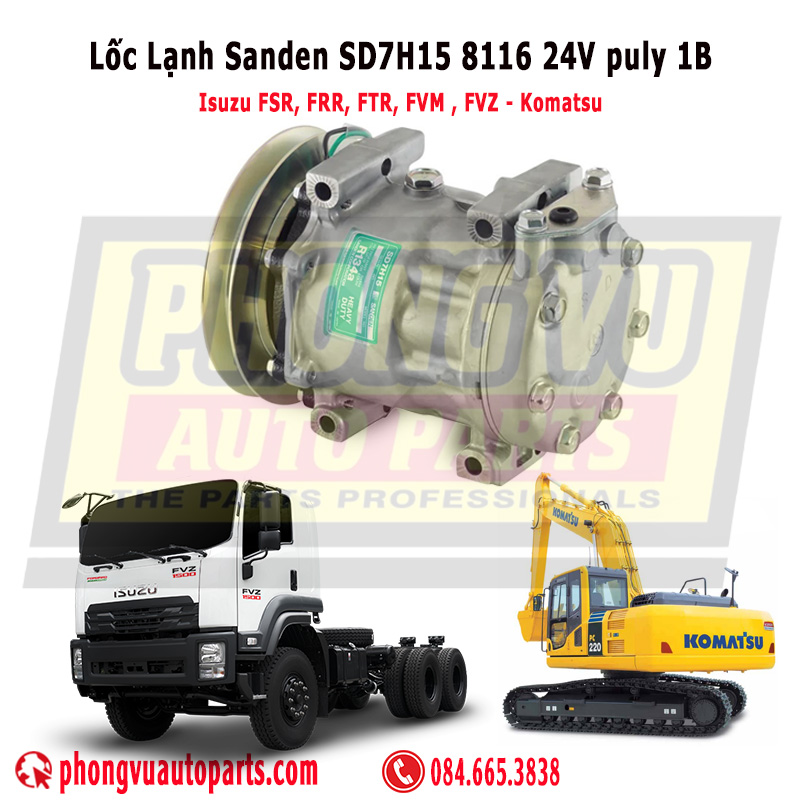

Lốc lạnh Sanden 8116 cho Isuzu FSR, FRR, FTR, FVM - 24V 1B 146mm

1. Thông số kỹ thuật chi tiết Sanden SD7H15 8116 (24V 1B)

2. Ưu điểm vượt trội của dòng lốc 7 Piston Sanden 8116

 Vận hành êm ái, giảm rung chấn

 Khả năng làm lạnh cực nhanh

 Độ bền chuẩn công nghiệp

3. Các dòng xe và thiết bị tương thích

 Xe tải Isuzu F-Series (Forward)

• Isuzu FRR: Dòng tải trung (4-5 tấn) động cơ 6HE1, 4HK1.
• Isuzu FSR / FTR: Dòng tải nặng (8-9 tấn) động cơ 6BG1, 6HE1.
• Isuzu FVM / FVZ: Dòng 3 chân (15 tấn) động cơ 6HK1, 6SD1.

 Máy công trình và thiết bị hạng nặng

• Các dòng máy đào, máy kéo của Komatsu, Kobelco sử dụng động cơ công suất lớn.
• Hệ thống điều hòa trên các dòng xe khách Samco sử dụng nền tảng sắt xi và động cơ Isuzu Forward.

 Danh sách mã phụ tùng tương đương

• Isuzu Part No: 1-83532-340-0, 1-83532-444-0, 1-83532-330-0.
• Mã quốc tế: Omega 20-10173, Red Dot 75R81264, Four Seasons 57579.

4. Dấu hiệu hư hỏng và thời điểm cần thay lốc lạnh Sanden 8116

Suy giảm áp suất nén (Lốc bị "đổ hơi")

• Triệu chứng: Cửa gió điều hòa chỉ thổi ra hơi mát nhẹ hoặc gió lò dù đã nạp đủ gas. Khi xe dừng chờ đèn đỏ hoặc nổ máy tại chỗ, độ lạnh mất hẳn và chỉ lạnh lại khi xe di chuyển ở tốc độ cao (vòng tua máy lớn).
• Nguyên nhân: Các piston trong cụm SD7H15 bị mòn hoặc hở các lá van nén, không đủ áp lực để luân chuyển môi chất lạnh qua van tiết lưu.

Tiếng ồn bất thường và rung chấn mạnh (Mechanical Noise)

• Triệu chứng: Xuất hiện tiếng kêu "gào" đanh hoặc tiếng va đập kim loại "cạch cạch" ngay khi nhấn nút AC.
• Nguyên nhân:
  • Bi đầu lốc: Bạc đạn Puly bị rơ hoặc khô mỡ sau thời gian dài chịu tải từ dây curoa bản B.
  • Hỏng hóc cơ cấu trong: Gãy tay biên hoặc vỡ piston bên trong thân lốc. Đây là lỗi nghiêm trọng, cần dừng hệ thống ngay để tránh mạt sắt tràn vào giàn nóng.

Hiện tượng trượt ly hợp và cháy cuộn từ (Clutch Failure)

• Triệu chứng: Có mùi khét từ khoang máy hoặc nhìn thấy khói bốc ra tại đầu puly lốc lạnh. Mặt hít không bám chặt vào puly dù có điện 24V cấp xuống.
• Nguyên nhân: Khoảng cách giữa mặt hít và puly quá rộng hoặc cuộn dây điện từ bị chập do quá nhiệt, khiến máy nén không thể kết nối lực truyền động từ động cơ.

Rò rỉ môi chất tại phớt đầu trục (Shaft Seal Leakage)

• Triệu chứng: Hệ thống thường xuyên thiếu gas dù đã xử lý kín các đường ống. Quan sát mặt trước của lốc lạnh thấy có vết dầu loang ẩm bám bụi đen kịt.
• Nguyên nhân: Phớt chặn gas bị chai cứng hoặc trục máy nén bị rơ, khiến gas R134a và dầu lạnh thoát ra ngoài.

Động cơ quá tải hoặc chết máy khi bật AC

• Triệu chứng: Khi đóng lốc, động cơ Isuzu có hiện tượng bị giật mạnh, sụt vòng tua đột ngột hoặc chết máy.
• Nguyên nhân: Lốc bị "lup-pe" (bó máy) hoàn toàn. Cơ cấu piston bên trong kẹt cứng tạo ra lực cản cực lớn, có thể gây đứt dây curoa nếu không xử lý kịp thời.

5. Quy trình lắp đặt máy nén Sanden 8116 chuẩn kỹ thuật

Bước 1: Vệ sinh và súc rửa hệ thống (System Flushing)

• Thực hiện: Sử dụng dung dịch súc rửa chuyên dụng (như F11 hoặc 141b) để tẩy rửa toàn bộ giàn nóng, giàn lạnh và đường ống dẫn.
• Lưu ý: Nếu giàn nóng Isuzu nguyên bản đã quá cũ hoặc bị tắc nghẽn mạt sắt, khuyến cáo thay mới giàn nóng để bảo vệ lốc 8116 mới.

Bước 2: Kiểm tra định lượng và chủng loại dầu lạnh

• Đổ dầu cũ ra để kiểm tra lượng tồn và thay thế bằng dầu PAG 100 mới.
• Định lượng chuẩn: Khoảng 135ml - 200ml tùy theo cấu hình dàn lạnh của xe. Việc thiếu dầu sẽ gây cháy piston, trong khi thừa dầu sẽ làm giảm hiệu suất lạnh và gây nặng máy.

Bước 3: Lắp đặt vật lý và căn chỉnh dây curoa bản B

• Siết lực: Sử dụng lực siết tiêu chuẩn cho 4 bulông Direct Mount (DM) để thân lốc không bị rung chấn khi động cơ vận hành ở vòng tua cao.
• Căn chỉnh Puly: Đảm bảo Puly lốc 146mm thẳng hàng tuyệt đối với Puly trục khuỷu. Do sử dụng dây curoa bản B lực kéo lớn, nếu bị lệch rãnh, dây curoa sẽ nhanh đứt và phá hỏng bi đầu lốc.

Bước 4: Kiểm tra độ kín bằng Nitơ và Hút chân không

• Thử xì: Bơm Nitơ vào hệ thống để kiểm tra độ kín tại các cổng Vertical Pad (mặt bích đứng).
• Hút chân không: Hút tối thiểu 45 phút. Đây là quy trình bắt buộc để loại bỏ hơi ẩm hoàn toàn, ngăn ngừa hiện tượng axit hóa dầu lạnh làm ăn mòn các lá van 7 piston bên trong lốc Sanden.

Bước 5: Nạp Gas R134a tinh khiết

• Nạp đúng khối lượng Gas theo thông số nhà sản xuất ghi trên cabin xe Isuzu. Không nạp quá áp suất vì sẽ gây "nặng tải" cho lốc lạnh, làm nhanh hỏng bộ ly hợp (mặt hít).

6. Chế độ bảo dưỡng định kỳ cho hệ thống lạnh Isuzu Forward

1. Vệ sinh dàn nóng định kỳ (2-4 tuần/lần): Sử dụng vòi xịt nước áp lực vừa phải để rửa sạch bụi bẩn bám trên nan nhôm dàn nóng. Dàn nóng sạch giúp hạ áp suất đầu nén, giúp lốc Sanden 8116 chạy "nhẹ máy" và bền hơn.
2. Thay phin lọc gas định kỳ: Nên thay phin lọc sau mỗi 20.000km - 30.000km để đảm bảo môi chất lạnh luôn sạch, không có hơi ẩm và tạp chất.
3. Kiểm tra độ căng dây curoa bản B: Dây curoa quá căng sẽ làm hỏng bạc đạn đầu lốc, dây quá chùng sẽ gây trượt và cháy mặt hít.
4. Kiểm tra hệ thống điện 24V: Đảm bảo điện áp cấp xuống cuộn từ lốc lạnh luôn ổn định. Điện áp yếu sẽ làm mặt hít không bám chặt, gây sinh nhiệt và cháy lốc.
