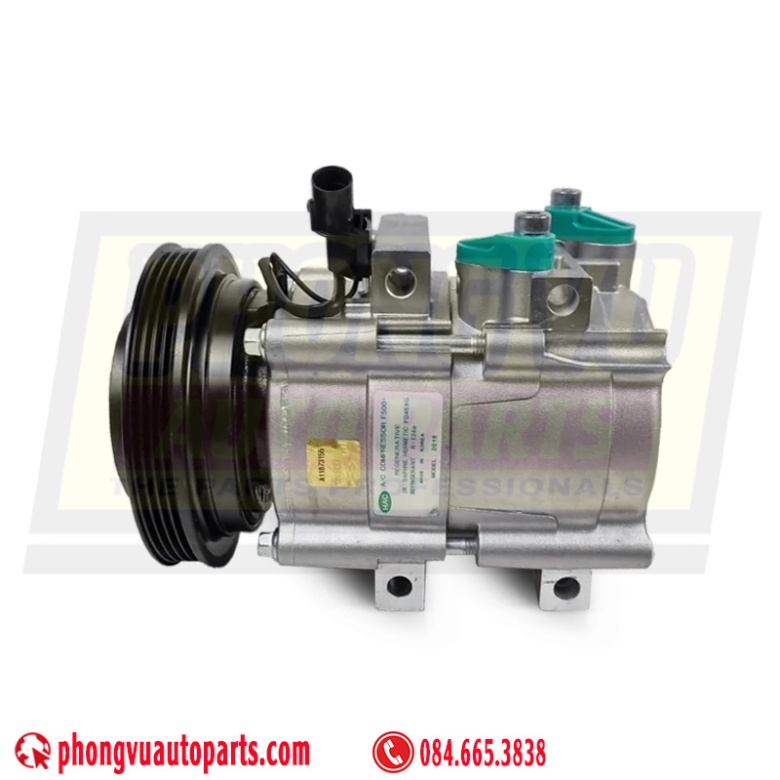

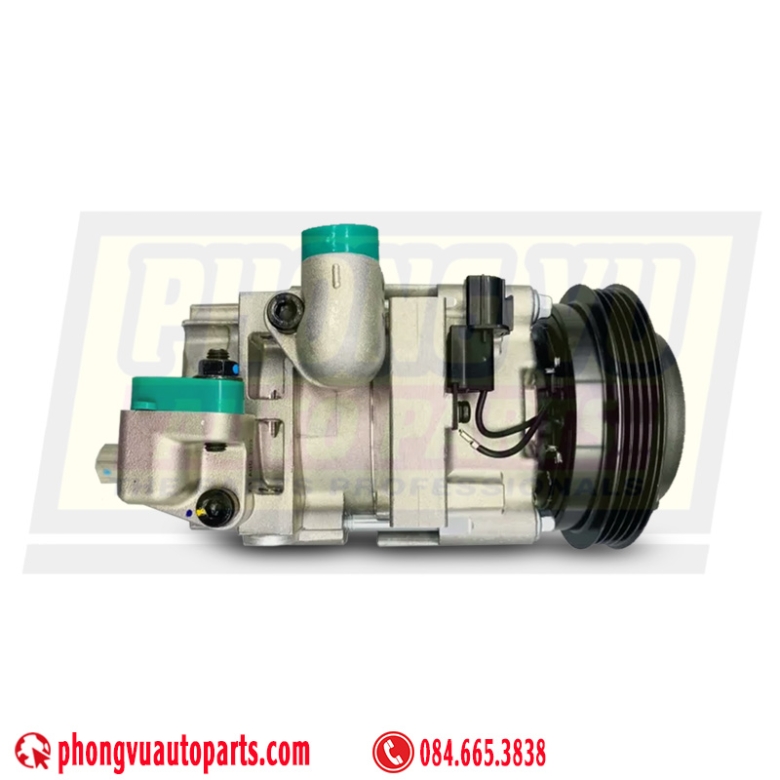

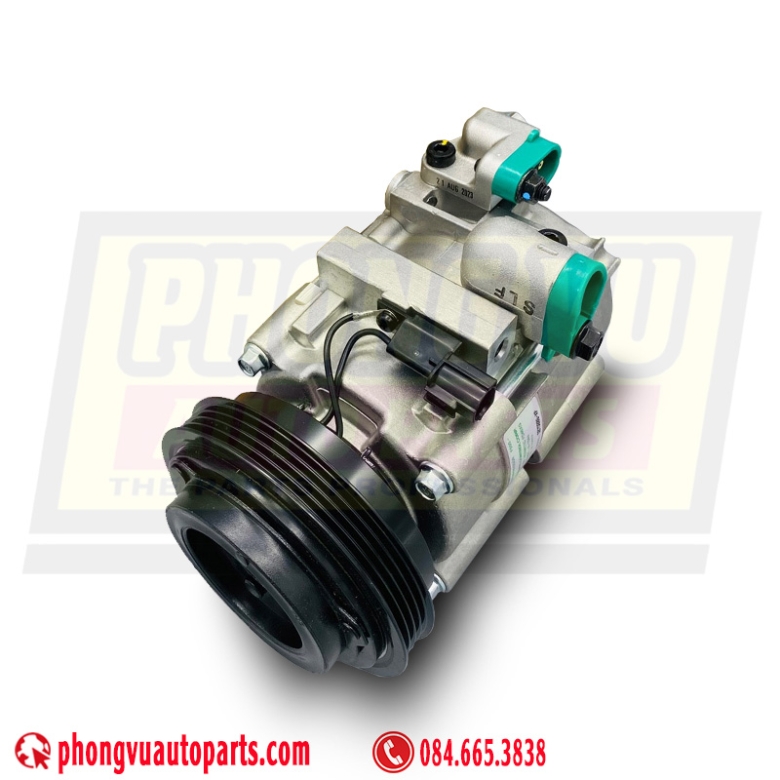

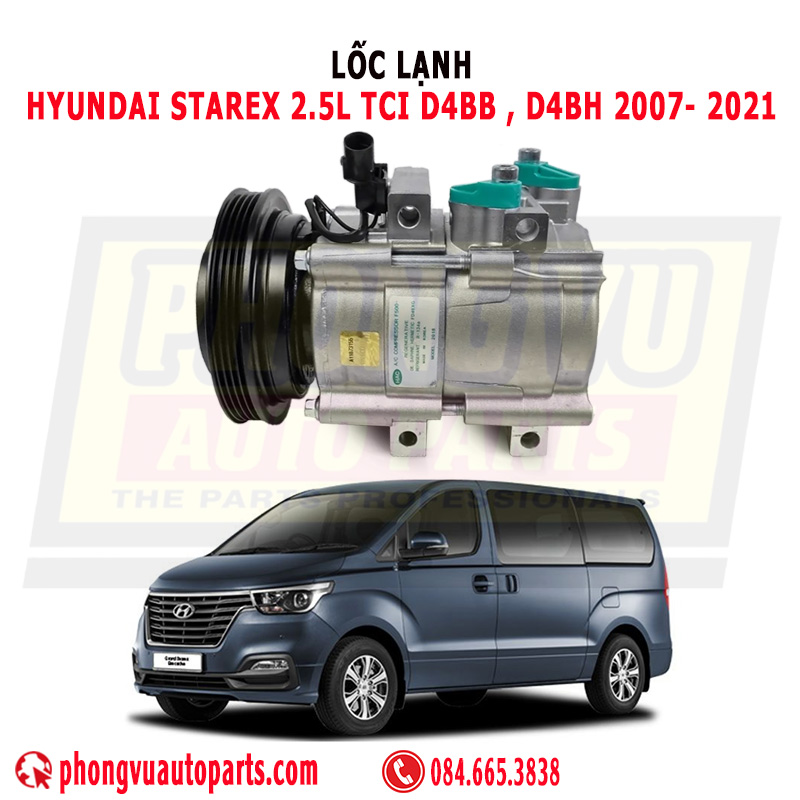

Lốc lạnh Hyundai Starex 2.5L 2007 - 2021 - 97701-4H200

Lốc Lạnh Hyundai Starex 2.5L 2007-2021 Mã 97701-4H200: Kỹ Thuật Chuyên Sâu

Lốc lạnh (lốc điều hòa) Hyundai Starex 2.5L 2007-2021, mã phụ tùng 97701-4H200, là bộ phận cốt lõi trong hệ thống điều hòa không khí của dòng xe Hyundai Starex (H-1), được sử dụng phổ biến tại Việt Nam. Lốc lạnh này thuộc loại máy nén pittong, được thiết kế để cung cấp hiệu suất làm lạnh mạnh mẽ, độ bền cao, và khả năng vận hành ổn định trong điều kiện khí hậu nóng ẩm. Bài viết này cung cấp phân tích chi tiết về cấu tạo, thông số kỹ thuật, nguyên lý hoạt động, quy trình thay thế, và lý do nên chọn sản phẩm chính hãng từ Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts.

1. Tổng Quan Về Lốc Lạnh Hyundai Starex 2.5L 2007-2021

1.1. Lốc Lạnh Mã 97701-4H200 Là Gì?

Lốc lạnh (hay máy nén điều hòa) Hyundai Starex 2.5L, mã 97701-4H200, là bộ phận chính trong hệ thống điều hòa không khí, chịu trách nhiệm nén môi chất lạnh (gas R134a) để tạo luồng khí mát trong cabin. Sản phẩm được thiết kế dành riêng cho Hyundai Starex (H-1) sử dụng động cơ D4CB (2.5L CRDi diesel, 110-170 mã lực), một dòng xe MPV/van thương mại phổ biến tại Việt Nam với các phiên bản 6-12 chỗ. Lốc lạnh sử dụng công nghệ máy nén pittong, sản xuất bởi Hanon Systems theo tiêu chuẩn OEM của Hyundai Mobis, nhập khẩu từ Hàn Quốc. Với hiệu suất làm lạnh mạnh mẽ, lốc lạnh này đáp ứng nhu cầu vận hành xe trong điều kiện đô thị, đường trường, và khí hậu nóng ẩm tại Việt Nam.

Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts cung cấp lốc lạnh 97701-4H200 chính hãng, tương thích với Hyundai Starex 2.5L 2007-2021 (phiên bản lắp ráp tại Việt Nam bởi Hyundai Thành Công hoặc nhập khẩu), đảm bảo chất lượng và độ bền tối ưu.

1.2. Tầm Quan Trọng Của Lốc Lạnh

Hyundai Starex 2.5L 2007-2021 là dòng xe MPV/van thương mại được ưa chuộng tại Việt Nam nhờ thiết kế đa dụng, động cơ diesel bền bỉ (D4CB, 2.5L, 4 xy-lanh, turbo tăng áp), hộp số sàn/tự động 5 cấp, và các tính năng như điều hòa không khí hai vùng, ghế hành khách thoải mái, và hệ thống an toàn (ABS, túi khí). Lốc lạnh 97701-4H200 đóng vai trò quan trọng trong việc:

• Làm mát cabin: Cung cấp khí mát cho hành khách và tài xế, đặc biệt trong điều kiện nóng ẩm (30-40°C) tại Việt Nam.

• Tăng trải nghiệm hành khách: Cabin mát mẻ nâng cao sự thoải mái, đặc biệt trên các tuyến đường dài hoặc vận chuyển hành khách.

• Đáp ứng tiêu chuẩn vận hành: Đảm bảo hệ thống điều hòa hoạt động ổn định, phù hợp với xe MPV/van vận hành liên tục.

• Độ bền cao: Thiết kế chịu được rung động mạnh và nhiệt độ cao từ động cơ diesel.

Hỏng lốc lạnh có thể khiến hệ thống điều hòa ngừng hoạt động, làm giảm sự thoải mái và ảnh hưởng đến uy tín của nhà xe. Sản phẩm từ Phong Vũ Autoparts giúp duy trì hiệu suất làm lạnh, đảm bảo vận hành tối ưu.

2. Nhiệm Vụ Của Lốc Lạnh Mã 97701-4H200

Lốc lạnh Hyundai Starex 2.5L thực hiện các nhiệm vụ chính:

1. Nén môi chất lạnh: Nén gas R134a từ trạng thái áp suất thấp sang áp suất cao, tạo điều kiện cho quá trình làm lạnh.

2. Đảm bảo lưu thông môi chất: Đẩy gas qua dàn nóng, dàn lạnh, và các bộ phận khác trong hệ thống điều hòa.

3. Vận hành ổn định: Hoạt động liên tục trong điều kiện nhiệt độ cao và rung động mạnh của xe MPV/van.

4. Tương thích với hệ thống: Kết nối hoàn hảo với động cơ D4CB và hệ thống điều hòa của Starex 2.5L.

3. Chức Năng Của Lốc Lạnh

3.1. Nén Môi Chất Lạnh

Lốc lạnh sử dụng cơ chế pittong để nén gas R134a, tăng áp suất và nhiệt độ, tạo điều kiện cho quá trình ngưng tụ ở dàn nóng.

3.2. Kết Nối Với Động Cơ

Lốc lạnh được dẫn động qua dây curoa từ trục khuỷu động cơ D4CB, với ly hợp từ (clutch) điều khiển bật/tắt để tối ưu hóa công suất.

3.3. Tích Hợp Hệ Thống Điều Hòa

Hoạt động đồng bộ với dàn nóng, dàn lạnh, van tiết lưu, và quạt gió để cung cấp khí mát trong cabin.

3.4. Đảm Bảo Độ Bền

Vật liệu thép và hợp kim nhôm chống ăn mòn, chịu được áp suất cao (20-30 bar) và nhiệt độ khắc nghiệt.

4. Ưu Điểm Của Lốc Lạnh Mã 97701-4H200

4.1. Hiệu Suất Làm Lạnh Cao

Công suất nén mạnh, đảm bảo làm lạnh nhanh và duy trì nhiệt độ cabin ổn định (18-22°C) ngay cả trong điều kiện nóng 35-40°C.

4.2. Độ Bền Cao

Vỏ hợp kim nhôm và pittong thép chịu được áp suất cao, rung động, và nhiệt độ từ -20°C đến 90°C, với tuổi thọ 5-8 năm hoặc 200.000-300.000 km.

4.3. Tương Thích Hoàn Hảo

Thiết kế chuẩn OEM cho Hyundai Starex 2.5L 2007-2021 (động cơ D4CB), đảm bảo lắp đặt chính xác, không cần chỉnh sửa.

4.4. Dễ Dàng Thay Thế

Lốc lạnh từ Phong Vũ Autoparts có cổng kết nối zin, dễ lắp đặt tại gara chuyên nghiệp.

4.5. Tiết Kiệm Nhiên Liệu

Ly hợp từ tối ưu hóa hoạt động, giảm tải cho động cơ, tiết kiệm nhiên liệu khi điều hòa không cần thiết.

5. Phân Tích Kỹ Thuật Chuyên Sâu Của Lốc Lạnh Mã 97701-4H200

5.1. Cấu Tạo Kỹ Thuật

• Vỏ máy nén: Hợp kim nhôm chống ăn mòn, chịu nhiệt (-20°C đến 90°C), trọng lượng ~6.8-7.8 kg.

• Pittong: Thép cường lực, gồm 7 pittong, chuyển động qua trục khuỷu, nén gas R134a.

• Ly hợp từ (clutch): Thép và cuộn dây đồng, công suất 24V DC, điều khiển bật/tắt máy nén.

• Trục khuỷu: Thép hợp kim, dẫn động từ dây curoa động cơ (tỷ số truyền ~1:1.6).

• Van áp suất: Điều chỉnh lưu lượng gas, bảo vệ hệ thống khỏi áp suất quá cao (>30 bar).

• Cổng kết nối: 2 cổng (hút và đẩy), tương thích ống dẫn gas R134a (đường kính 1/2 inch và 3/4 inch).

• Dầu bôi trơn: Dầu PAG 100 (~150-180 ml), giảm ma sát và làm mát pittong.

• Kích thước: ~225 mm (dài) x 155 mm (rộng) x 135 mm (cao).

• Trọng lượng: ~7.3-7.8 kg.

• Xuất xứ: Nhập khẩu từ Hàn Quốc, sản xuất bởi Hanon Systems theo tiêu chuẩn OEM của Hyundai Mobis.

• Mã phụ tùng: 97701-4H200.

5.2. Thông Số Kỹ Thuật

• Loại máy nén: Pittong (7 pittong).

• Môi chất lạnh: R134a (khối lượng nạp ~700-800g).

• Công suất làm lạnh: ~4.5-5.5 kW.

• Áp suất vận hành: 2-4 bar (hút), 20-25 bar (đẩy).

• Điện áp ly hợp: 24V DC, dòng định mức 4-5A.

• Tốc độ quay: 1000-6000 vòng/phút (phụ thuộc tốc độ động cơ).

• Dầu bôi trơn: PAG 100 (150-180 ml).

• Số rãnh pulley: 6PK, đường kính pulley ~125 mm.

• Chống nước: IP54 (chống bụi và nước bắn nhẹ).

• Nhiệt độ hoạt động: -20°C đến 90°C.

• Độ bền: 200.000-300.000 km hoặc 5-8 năm.

• Tiêu chuẩn: ISO 9001, Hyundai OEM.

5.3. Nguyên Lý Hoạt Động

• Hút và nén gas: Pittong di chuyển qua trục khuỷu, hút gas R134a từ dàn lạnh (áp suất thấp, ~2-4 bar) và nén lên áp suất cao (~20-25 bar), đẩy vào dàn nóng.

• Dẫn động: Ly hợp từ nhận tín hiệu từ công tắc A/C, kết nối trục khuỷu với dây curoa động cơ, khởi động máy nén.

• Làm mát: Gas áp suất cao ngưng tụ tại dàn nóng, giải phóng nhiệt, sau đó đi qua van tiết lưu và dàn lạnh để tạo khí mát.

• Bảo vệ hệ thống: Van áp suất tự ngắt khi áp suất vượt quá 30 bar, tránh hư hỏng.

5.4. Quy Trình Sản Xuất

1. Nguyên liệu: Hợp kim nhôm, thép, và cuộn dây đồng được kiểm tra chất lượng.

2. Gia công vỏ: Đúc hợp kim nhôm bằng máy ép áp lực cao, đảm bảo độ bền và kín khí.

3. Lắp ráp pittong: Lắp pittong, trục khuỷu, và ly hợp từ, kiểm tra độ chính xác (±0.01 mm).

4. Kiểm tra áp suất: Thử nghiệm nén gas ở 20-30 bar, kiểm tra rò rỉ bằng máy dò helium.

5. Đóng gói: Gắn tem mã 97701-4H200, đóng gói với bao bì in logo Hyundai Mobis.

Sản phẩm từ Phong Vũ Autoparts đảm bảo nguyên đai nguyên kiện, tem nhãn rõ ràng, đáp ứng tiêu chuẩn OEM.

5.5. Tương Thích Với Các Dòng Xe

• Hyundai Starex 2.5L 2007-2021: MPV/van 6-12 chỗ, động cơ D4CB (2.5L CRDi diesel, 110-170 mã lực), hộp số sàn/tự động 5 cấp.

• Phiên bản: Starex SVX, TQ, Grand Starex (lắp ráp tại nhà máy Hyundai Thành Công hoặc nhập khẩu).

• Không tương thích:

  • Hyundai Starex động cơ xăng (G4CS/G4KC 2.4L, mã 97701-4H100).

  • Hyundai Starex đời trước (1997-2007, mã 97701-4A950).

  • Các dòng xe khác (Hyundai Santa Fe, County) hoặc phiên bản sử dụng máy nén rotary/scroll.

6. Phân Biệt Lốc Lạnh Pittong và Các Loại Khác

Hyundai Starex 2.5L sử dụng lốc lạnh pittong, khác với các công nghệ khác:

6.1. Lốc Lạnh Pittong

• Phiên bản sử dụng: Hyundai Starex 2.5L 2007-2021.

• Đặc điểm:

  • 7 pittong, dẫn động qua trục khuỷu.

  • Công suất làm lạnh 4.5-5.5 kW, phù hợp xe MPV/van.

  • Độ bền cao, dễ bảo trì, chi phí thay thế hợp lý.

  • Sử dụng mã 97701-4H200.

• Ứng dụng: Phù hợp cho xe MPV/van vận hành liên tục.

6.2. Lốc Lạnh Rotary/Scroll

• Phiên bản sử dụng: Một số dòng xe du lịch hoặc xe tải nhẹ.

• Đặc điểm:

  • Sử dụng cánh quay hoặc cuộn xoắn, ít rung động hơn.

  • Công suất thấp hơn (~2-4 kW), không phù hợp xe MPV/van.

  • Giá thành cao, khó sửa chữa.

• Ứng dụng: Không phổ biến trên Hyundai Starex 2.5L.

7. Hướng Dẫn Kiểm Tra Và Thay Thế Lốc Lạnh

7.1. Dấu Hiệu Hỏng Lốc Lạnh

• Điều hòa không mát hoặc khí lạnh yếu.

• Tiếng kêu lạ (rít, gầm) từ lốc lạnh khi bật điều hòa.

• Ly hợp từ không hoạt động, lốc không quay.

• Rò rỉ gas hoặc dầu bôi trơn quanh lốc.

• Hệ thống điều hòa ngắt liên tục do áp suất bất thường.

7.2. Quy Trình Thay Thế

Chuẩn bị: Lốc lạnh 97701-4H200 (từ Phong Vũ Autoparts), bộ dụng cụ (cờ lê 12-16 mm, tua vít), máy hút gas, gas R134a (~700-800g), dầu PAG 100 (~150-180 ml).
Các bước thay thế:

1. Đỗ xe an toàn: Đặt xe trên mặt phẳng, kéo phanh tay, ngắt ắc quy (cực âm).

2. Xả gas: Sử dụng máy hút gas để xả hết R134a, đảm bảo an toàn môi trường.

3. Tháo lốc cũ:

   • Ngắt dây điện ly hợp từ.

   • Tháo dây curoa (dùng cờ lê 14-16 mm).

   • Tháo 4 bu-lông cố định (12 mm) và 2 ống dẫn gas (đường kính 1/2 và 3/4 inch).

   • Rút lốc ra khỏi khung.

4. Lắp lốc mới:

   • Lắp lốc 97701-4H200 vào vị trí, siết bu-lông (mô-men xoắn 25-30 Nm).

   • Kết nối ống dẫn gas, đảm bảo gioăng cao su kín.

   • Lắp dây curoa, điều chỉnh độ căng (độ võng ~8-10 mm).

   • Kết nối dây điện ly hợp.

5. Nạp gas và kiểm tra: Nạp ~700-800g R134a và 150-180 ml dầu PAG 100. Bật điều hòa, kiểm tra nhiệt độ khí lạnh (18-22°C) và tiếng ồn.
   Lưu ý: Thay thế nên thực hiện tại gara uy tín. Liên hệ Phong Vũ Autoparts để được hỗ trợ.

7.3. Bảo Quản Và Bảo Dưỡng

• Kiểm tra dây curoa định kỳ (mỗi 6 tháng), thay nếu mòn hoặc rạn.

• Vệ sinh dàn nóng và dàn lạnh để đảm bảo lưu thông khí.

• Kiểm tra mức gas và dầu bôi trơn (mỗi 12 tháng).

• Tránh bật/tắt điều hòa liên tục, gây quá tải cho lốc.

8. Tại Sao Nên Mua Lốc Lạnh Tại Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts?

• Chính hãng 100%: Sản xuất bởi Hanon Systems theo tiêu chuẩn OEM của Hyundai Mobis, tem nhãn rõ ràng, bao bì in logo Hyundai.

• Tương thích hoàn hảo: Phù hợp với Hyundai Starex 2.5L 2007-2021 (động cơ D4CB).

• Giá cạnh tranh: Tối ưu chi phí, không qua trung gian.

• Bảo hành: Cam kết đổi trả nếu lỗi từ nhà sản xuất.

• Dịch vụ: Giao hàng nhanh, tư vấn kỹ thuật tận tâm tại Việt Nam.

9. Kết Luận

Lốc lạnh Hyundai Starex 2.5L 2007-2021 mã 97701-4H200 là bộ phận thiết yếu trong hệ thống điều hòa, đảm bảo làm mát cabin, tăng sự thoải mái cho hành khách và tài xế. Với công nghệ pittong, hiệu suất làm lạnh cao, và độ bền vượt trội, sản phẩm này là lựa chọn lý tưởng cho xe Hyundai Starex tại Việt Nam. Để sở hữu lốc lạnh 97701-4H200 chính hãng, hãy liên hệ Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts – địa chỉ uy tín cung cấp phụ tùng Hyundai chất lượng cao tại Việt Nam!
