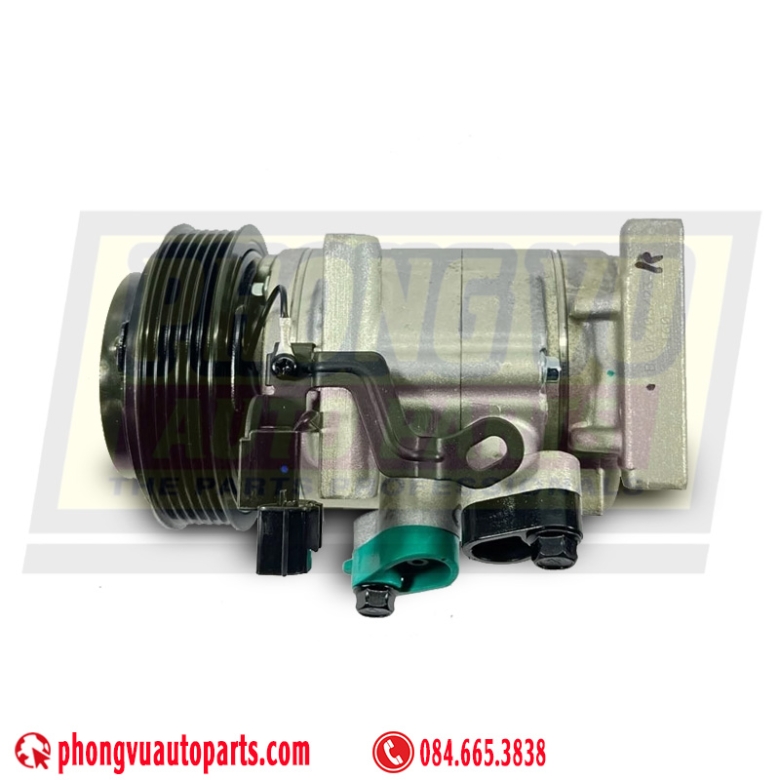

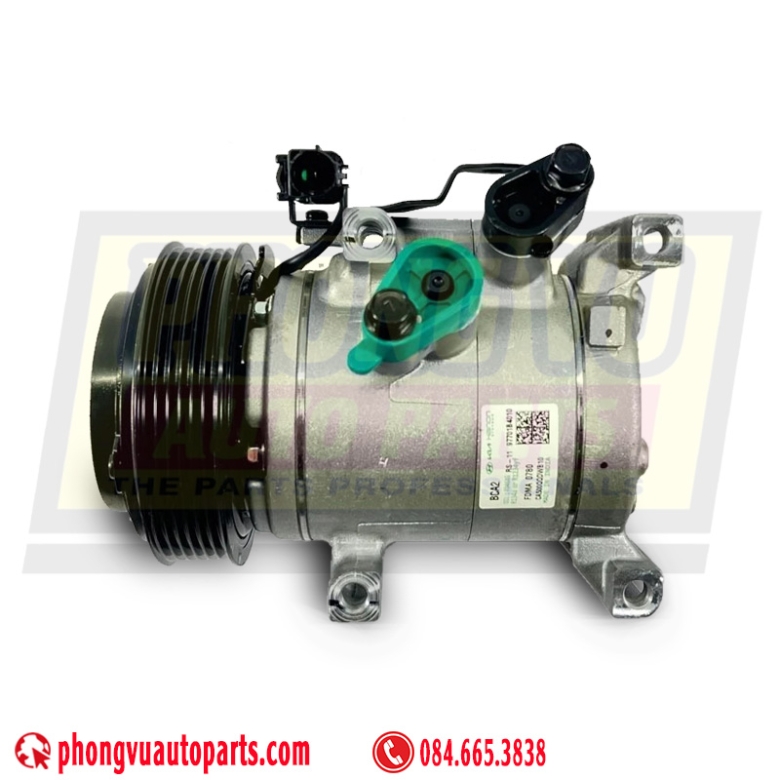

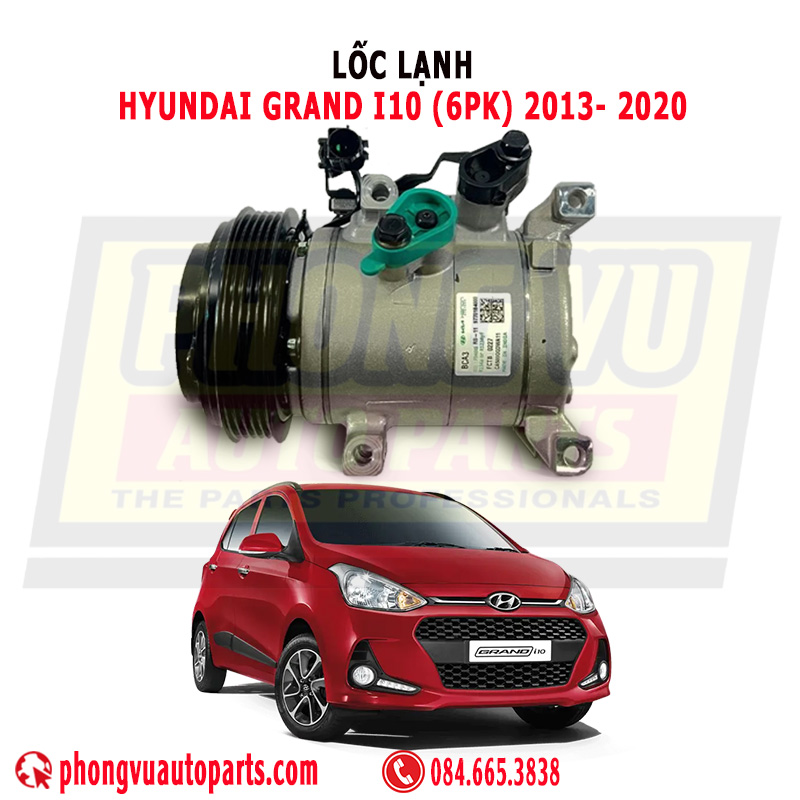

Lốc lạnh Hyundai Grand i10 (6PK) 2013- 2020 - 97701-B4010, 97701-B9010

Lốc Lạnh Hyundai Grand i10 2013-2020 (6PK) Mã 97701-B4010, 97701-B9010: Kỹ Thuật Chuyên Sâu

Lốc lạnh (lốc điều hòa) Hyundai Grand i10 2013-2020 (6PK), mã phụ tùng 97701-B4010 và 97701-B9010, là bộ phận cốt lõi trong hệ thống điều hòa không khí của dòng xe Hyundai Grand i10, một mẫu xe hatchback và sedan phổ biến tại Việt Nam. Lốc lạnh này thuộc loại máy nén pittong với pulley 6PK, được thiết kế để cung cấp hiệu suất làm lạnh mạnh mẽ, độ bền cao, và khả năng vận hành ổn định trong điều kiện khí hậu nóng ẩm. Bài viết này cung cấp phân tích chi tiết về cấu tạo, thông số kỹ thuật, nguyên lý hoạt động, quy trình thay thế, và lý do nên chọn sản phẩm chính hãng từ Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts.

1. Tổng Quan Về Lốc Lạnh Hyundai Grand i10 2013-2020 (6PK)

1.1. Lốc Lạnh Mã 97701-B4010, 97701-B9010 Là Gì?

Lốc lạnh (hay máy nén điều hòa) Hyundai Grand i10, mã 97701-B4010 và 97701-B9010, là bộ phận chính trong hệ thống điều hòa không khí, chịu trách nhiệm nén môi chất lạnh (gas R134a) để tạo luồng khí mát trong cabin. Sản phẩm được thiết kế dành riêng cho Hyundai Grand i10 hatchback và sedan (2013-2020), sử dụng động cơ Kappa 1.0L (3 xy-lanh, 66 mã lực) hoặc Kappa 1.2L (4 xy-lanh, 87 mã lực), với các phiên bản số sàn (MT) và số tự động (AT). Lốc lạnh sử dụng công nghệ máy nén pittong với pulley 6PK (6 rãnh), sản xuất bởi Hanon Systems theo tiêu chuẩn OEM của Hyundai Mobis, nhập khẩu từ Hàn Quốc hoặc Ấn Độ. Với hiệu suất làm lạnh mạnh mẽ, lốc lạnh này đáp ứng nhu cầu vận hành xe trong điều kiện đô thị và khí hậu nóng ẩm tại Việt Nam.

Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts cung cấp lốc lạnh 97701-B4010 và 97701-B9010 chính hãng, tương thích với Hyundai Grand i10 2013-2020 (lắp ráp tại Ấn Độ bởi Hyundai Motor India và nhập khẩu về Việt Nam bởi Hyundai Thành Công), đảm bảo chất lượng và độ bền tối ưu.

1.2. Tầm Quan Trọng Của Lốc Lạnh

Hyundai Grand i10 2013-2020 là dòng xe compact phổ biến tại Việt Nam nhờ thiết kế nhỏ gọn, tiết kiệm nhiên liệu (4.5-6 L/100km), động cơ Kappa 1.0L/1.2L, hộp số MT/AT 4-5 cấp, và các tính năng như điều hòa không khí, ghế bọc nỉ/da, và hệ thống giải trí cơ bản. Lốc lạnh 97701-B4010 và 97701-B9010 đóng vai trò quan trọng trong việc:

• Làm mát cabin: Cung cấp khí mát cho hành khách và tài xế, đặc biệt trong điều kiện nóng ẩm (30-40°C) tại Việt Nam.

• Tăng trải nghiệm hành khách: Cabin mát mẻ nâng cao sự thoải mái, đặc biệt trong giao thông đô thị đông đúc.

• Đáp ứng tiêu chuẩn vận hành: Đảm bảo hệ thống điều hòa hoạt động ổn định, phù hợp với xe compact vận hành liên tục.

• Độ bền cao: Thiết kế chịu được rung động và nhiệt độ cao từ động cơ xăng.

Hỏng lốc lạnh có thể khiến hệ thống điều hòa ngừng hoạt động, làm giảm sự thoải mái và ảnh hưởng đến trải nghiệm sử dụng xe. Sản phẩm từ Phong Vũ Autoparts giúp duy trì hiệu suất làm lạnh, đảm bảo vận hành tối ưu.

2. Nhiệm Vụ Của Lốc Lạnh Mã 97701-B4010, 97701-B9010

Lốc lạnh Hyundai Grand i10 thực hiện các nhiệm vụ chính:

1. Nén môi chất lạnh: Nén gas R134a từ trạng thái áp suất thấp sang áp suất cao, tạo điều kiện cho quá trình làm lạnh.

2. Đảm bảo lưu thông môi chất: Đẩy gas qua dàn nóng, dàn lạnh, và các bộ phận khác trong hệ thống điều hòa.

3. Vận hành ổn định: Hoạt động liên tục trong điều kiện nhiệt độ cao và rung động của xe compact.

4. Tương thích với hệ thống: Kết nối hoàn hảo với động cơ Kappa 1.0L/1.2L và hệ thống điều hòa của Grand i10.

3. Chức Năng Của Lốc Lạnh

3.1. Nén Môi Chất Lạnh

Lốc lạnh sử dụng cơ chế pittong để nén gas R134a, tăng áp suất và nhiệt độ, tạo điều kiện cho quá trình ngưng tụ ở dàn nóng.

3.2. Kết Nối Với Động Cơ

Lốc lạnh được dẫn động qua dây curoa từ trục khuỷu động cơ Kappa, với ly hợp từ (clutch) điều khiển bật/tắt để tối ưu hóa công suất. Pulley 6PK đảm bảo truyền động ổn định.

3.3. Tích Hợp Hệ Thống Điều Hòa

Hoạt động đồng bộ với dàn nóng, dàn lạnh, van tiết lưu, và quạt gió để cung cấp khí mát trong cabin.

3.4. Đảm Bảo Độ Bền

Vật liệu thép và hợp kim nhôm chống ăn mòn, chịu được áp suất cao (15-25 bar) và nhiệt độ khắc nghiệt.

4. Ưu Điểm Của Lốc Lạnh Mã 97701-B4010, 97701-B9010

4.1. Hiệu Suất Làm Lạnh Cao

Công suất nén mạnh, đảm bảo làm lạnh nhanh và duy trì nhiệt độ cabin ổn định (18-22°C) ngay cả trong điều kiện nóng 35-40°C.

4.2. Độ Bền Cao

Vỏ hợp kim nhôm và pittong thép chịu được áp suất cao, rung động, và nhiệt độ từ -20°C đến 90°C, với tuổi thọ 5-7 năm hoặc 150.000-200.000 km.

4.3. Tương Thích Hoàn Hảo

Thiết kế chuẩn OEM cho Hyundai Grand i10 2013-2020 (động cơ Kappa 1.0L/1.2L), đảm bảo lắp đặt chính xác, không cần chỉnh sửa.

4.4. Dễ Dàng Thay Thế

Lốc lạnh từ Phong Vũ Autoparts có cổng kết nối zin, dễ lắp đặt tại gara chuyên nghiệp.

4.5. Tiết Kiệm Nhiên Liệu

Ly hợp từ tối ưu hóa hoạt động, giảm tải cho động cơ, tiết kiệm nhiên liệu khi điều hòa không cần thiết.

5. Phân Tích Kỹ Thuật Chuyên Sâu Của Lốc Lạnh Mã 97701-B4010, 97701-B9010

5.1. Cấu Tạo Kỹ Thuật

• Vỏ máy nén: Hợp kim nhôm chống ăn mòn, chịu nhiệt (-20°C đến 90°C), trọng lượng ~5.8-6.8 kg.

• Pittong: Thép cường lực, gồm 5-7 pittong, chuyển động qua trục khuỷu, nén gas R134a.

• Ly hợp từ (clutch): Thép và cuộn dây đồng, công suất 12V DC, điều khiển bật/tắt máy nén.

• Trục khuỷu: Thép hợp kim, dẫn động từ dây curoa động cơ (tỷ số truyền ~1:1.5).

• Van áp suất: Điều chỉnh lưu lượng gas, bảo vệ hệ thống khỏi áp suất quá cao (>25 bar).

• Cổng kết nối: 2 cổng (hút và đẩy), tương thích ống dẫn gas R134a (đường kính 1/2 inch và 3/4 inch).

• Dầu bôi trơn: Dầu PAG 46 (~120-150 ml), giảm ma sát và làm mát pittong.

• Kích thước: ~205 mm (dài) x 145 mm (rộng) x 125 mm (cao).

• Trọng lượng: ~6.2-6.8 kg.

• Xuất xứ: Nhập khẩu từ Hàn Quốc hoặc Ấn Độ, sản xuất bởi Hanon Systems theo tiêu chuẩn OEM của Hyundai Mobis.

• Mã phụ tùng: 97701-B4010 (chủ yếu cho hatchback), 97701-B9010 (chủ yếu cho sedan).

5.2. Thông Số Kỹ Thuật

• Loại máy nén: Pittong (5-7 pittong).

• Môi chất lạnh: R134a (khối lượng nạp ~450-550g).

• Công suất làm lạnh: ~3.5-4.5 kW.

• Áp suất vận hành: 1.5-3 bar (hút), 15-20 bar (đẩy).

• Điện áp ly hợp: 12V DC, dòng định mức 3-4A.

• Tốc độ quay: 1000-6000 vòng/phút (phụ thuộc tốc độ động cơ).

• Dầu bôi trơn: PAG 46 (120-150 ml).

• Số rãnh pulley: 6PK, đường kính pulley ~110-120 mm.

• Chống nước: IP54 (chống bụi và nước bắn nhẹ).

• Nhiệt độ hoạt động: -20°C đến 90°C.

• Độ bền: 150.000-200.000 km hoặc 5-7 năm.

• Tiêu chuẩn: ISO 9001, Hyundai OEM.

5.3. Nguyên Lý Hoạt Động

• Hút và nén gas: Pittong di chuyển qua trục khuỷu, hút gas R134a từ dàn lạnh (áp suất thấp, ~1.5-3 bar) và nén lên áp suất cao (~15-20 bar), đẩy vào dàn nóng.

• Dẫn động: Ly hợp từ nhận tín hiệu từ công tắc A/C, kết nối trục khuỷu với dây curoa động cơ, khởi động máy nén. Pulley 6PK đảm bảo truyền động hiệu quả.

• Làm mát: Gas áp suất cao ngưng tụ tại dàn nóng, giải phóng nhiệt, sau đó đi qua van tiết lưu và dàn lạnh để tạo khí mát.

• Bảo vệ hệ thống: Van áp suất tự ngắt khi áp suất vượt quá 25 bar, tránh hư hỏng.

5.4. Quy Trình Sản Xuất

1. Nguyên liệu: Hợp kim nhôm, thép, và cuộn dây đồng được kiểm tra chất lượng.

2. Gia công vỏ: Đúc hợp kim nhôm bằng máy ép áp lực cao, đảm bảo độ bền và kín khí.

3. Lắp ráp pittong: Lắp pittong, trục khuỷu, và ly hợp từ, kiểm tra độ chính xác (±0.01 mm).

4. Kiểm tra áp suất: Thử nghiệm nén gas ở 15-25 bar, kiểm tra rò rỉ bằng máy dò helium.

5. Đóng gói: Gắn tem mã 97701-B4010 hoặc 97701-B9010, đóng gói với bao bì in logo Hyundai Mobis.

Sản phẩm từ Phong Vũ Autoparts đảm bảo nguyên đai nguyên kiện, tem nhãn rõ ràng, đáp ứng tiêu chuẩn OEM.

5.5. Tương Thích Với Các Dòng Xe

• Hyundai Grand i10 2013-2020: Hatchback và sedan, động cơ Kappa 1.0L (66 mã lực) hoặc 1.2L (87 mã lực), hộp số MT/AT 4-5 cấp.

• Phiên bản: Grand i10 1.0 MT, 1.0 AT, 1.2 MT, 1.2 AT, taxi (lắp ráp tại Ấn Độ, nhập khẩu bởi Hyundai Thành Công).

• Mã phụ tùng:

  • 97701-B4010: Chủ yếu cho hatchback 2013-2016, một số mẫu sedan.

  • 97701-B9010: Chủ yếu cho sedan 2013-2020, một số mẫu hatchback 2017-2020.

• Không tương thích:

  • Hyundai Grand i10 5PK (mã 97701-B4000, 97701-B9000).

  • Hyundai Grand i10 đời sau (2021 trở đi, mã khác như 97701-H8000).

  • Các dòng xe khác (Hyundai Accent, i20) hoặc phiên bản sử dụng máy nén rotary/scroll.

6. Phân Biệt Lốc Lạnh Pittong và Các Loại Khác

Hyundai Grand i10 2013-2020 (6PK) sử dụng lốc lạnh pittong, khác với các công nghệ khác:

6.1. Lốc Lạnh Pittong

• Phiên bản sử dụng: Hyundai Grand i10 2013-2020 (6PK).

• Đặc điểm:

  • 5-7 pittong, dẫn động qua trục khuỷu, pulley 6PK.

  • Công suất làm lạnh 3.5-4.5 kW, phù hợp xe compact.

  • Độ bền cao, dễ bảo trì, chi phí thay thế hợp lý.

  • Sử dụng mã 97701-B4010, 97701-B9010.

• Ứng dụng: Phù hợp cho xe compact vận hành đô thị.

6.2. Lốc Lạnh Rotary/Scroll

• Phiên bản sử dụng: Một số dòng xe du lịch nhỏ.

• Đặc điểm:

  • Sử dụng cánh quay hoặc cuộn xoắn, ít rung động hơn.

  • Công suất thấp hơn (~2-3 kW), không phù hợp xe compact như i10.

  • Giá thành cao, khó sửa chữa.

• Ứng dụng: Không phổ biến trên Hyundai Grand i10.

6.3. Lốc Lạnh 5PK vs. 6PK

• 5PK: Mã 97701-B4000, 97701-B9000, pulley 5 rãnh, dùng cho một số phiên bản Grand i10 2013-2020.

• 6PK: Mã 97701-B4010, 97701-B9010, pulley 6 rãnh, truyền động mạnh hơn, phù hợp với điều kiện vận hành khắc nghiệt hơn.

• Khác biệt: 6PK có lực kéo tốt hơn, đảm bảo hiệu suất ổn định hơn trong môi trường nóng ẩm.

7. Hướng Dẫn Kiểm Tra Và Thay Thế Lốc Lạnh

7.1. Dấu Hiệu Hỏng Lốc Lạnh

• Điều hòa không mát hoặc khí lạnh yếu.

• Tiếng kêu lạ (rít, gầm) từ lốc lạnh khi bật điều hòa.

• Ly hợp từ không hoạt động, lốc không quay.

• Rò rỉ gas hoặc dầu bôi trơn quanh lốc.

• Hệ thống điều hòa ngắt liên tục do áp suất bất thường.

7.2. Quy Trình Thay Thế

Chuẩn bị: Lốc lạnh 97701-B4010 hoặc 97701-B9010 (từ Phong Vũ Autoparts), bộ dụng cụ (cờ lê 10-14 mm, tua vít), máy hút gas, gas R134a (~450-550g), dầu PAG 46 (~120-150 ml).
Các bước thay thế:

1. Đỗ xe an toàn: Đặt xe trên mặt phẳng, kéo phanh tay, ngắt ắc quy (cực âm).

2. Xả gas: Sử dụng máy hút gas để xả hết R134a, đảm bảo an toàn môi trường.

3. Tháo lốc cũ:

   • Ngắt dây điện ly hợp từ.

   • Tháo dây curoa (dùng cờ lê 12-14 mm).

   • Tháo 4 bu-lông cố định (10 mm) và 2 ống dẫn gas (đường kính 1/2 và 3/4 inch).

   • Rút lốc ra khỏi khung.

4. Lắp lốc mới:

   • Lắp lốc 97701-B4010 hoặc 97701-B9010 vào vị trí, siết bu-lông (mô-men xoắn 20-25 Nm).

   • Kết nối ống dẫn gas, đảm bảo gioăng cao su kín.

   • Lắp dây curoa, điều chỉnh độ căng (độ võng ~6-8 mm).

   • Kết nối dây điện ly hợp.

5. Nạp gas và kiểm tra: Nạp ~450-550g R134a và 120-150 ml dầu PAG 46. Bật điều hòa, kiểm tra nhiệt độ khí lạnh (18-22°C) và tiếng ồn.
   Lưu ý: Thay thế nên thực hiện tại gara uy tín. Liên hệ Phong Vũ Autoparts để được hỗ trợ.

7.3. Bảo Quản Và Bảo Dưỡng

• Kiểm tra dây curoa định kỳ (mỗi 6 tháng), thay nếu mòn hoặc rạn.

• Vệ sinh dàn nóng và dàn lạnh để đảm bảo lưu thông khí.

• Kiểm tra mức gas và dầu bôi trơn (mỗi 12 tháng).

• Tránh bật/tắt điều hòa liên tục, gây quá tải cho lốc.

8. Tại Sao Nên Mua Lốc Lạnh Tại Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts?

• Chính hãng 100%: Sản xuất bởi Hanon Systems theo tiêu chuẩn OEM của Hyundai Mobis, tem nhãn rõ ràng, bao bì in logo Hyundai.

• Tương thích hoàn hảo: Phù hợp với Hyundai Grand i10 2013-2020 (động cơ Kappa 1.0L/1.2L, 6PK).

• Giá cạnh tranh: Tối ưu chi phí, không qua trung gian.

• Bảo hành: Cam kết đổi trả nếu lỗi từ nhà sản xuất.

• Dịch vụ: Giao hàng nhanh, tư vấn kỹ thuật tận tâm tại Việt Nam.

9. Kết Luận

Lốc lạnh Hyundai Grand i10 2013-2020 mã 97701-B4010 và 97701-B9010 là bộ phận thiết yếu trong hệ thống điều hòa, đảm bảo làm mát cabin, tăng sự thoải mái cho hành khách và tài xế. Với công nghệ pittong 6PK, hiệu suất làm lạnh cao, và độ bền vượt trội, sản phẩm này là lựa chọn lý tưởng cho xe Hyundai Grand i10 tại Việt Nam. Để sở hữu lốc lạnh 97701-B4010 hoặc 97701-B9010 chính hãng, hãy liên hệ Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts – địa chỉ uy tín cung cấp phụ tùng Hyundai chất lượng cao tại Việt Nam!
