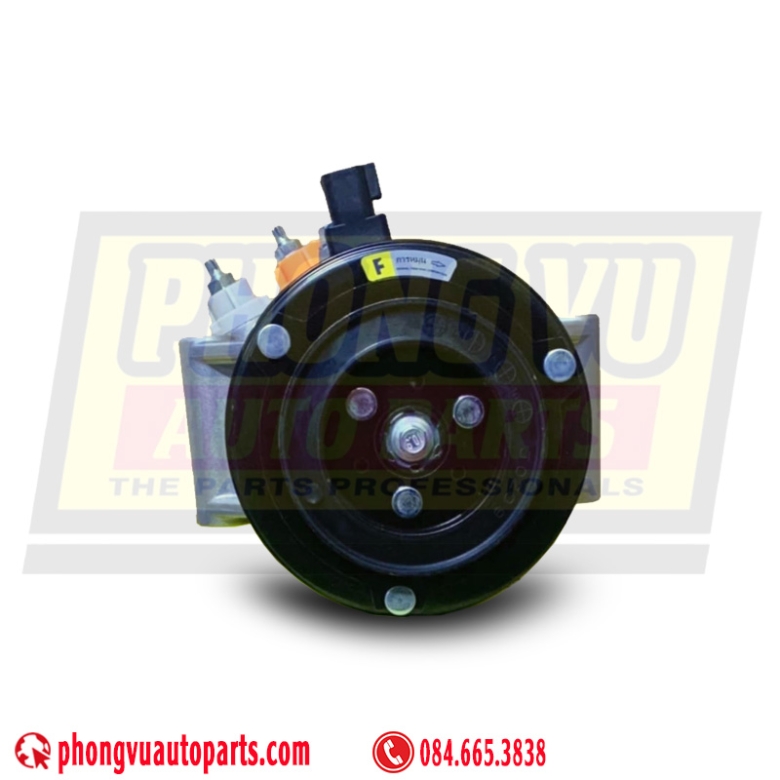

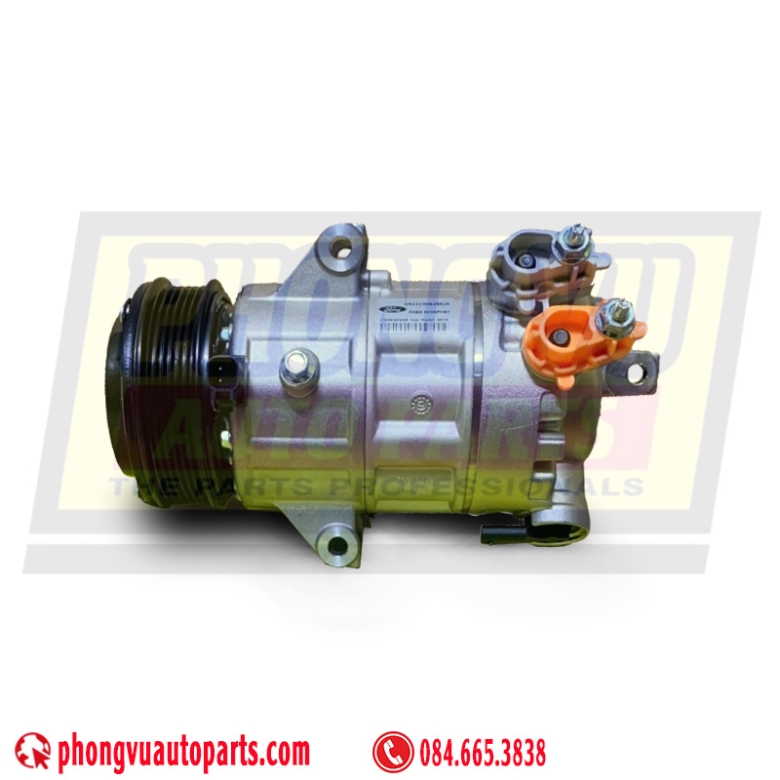

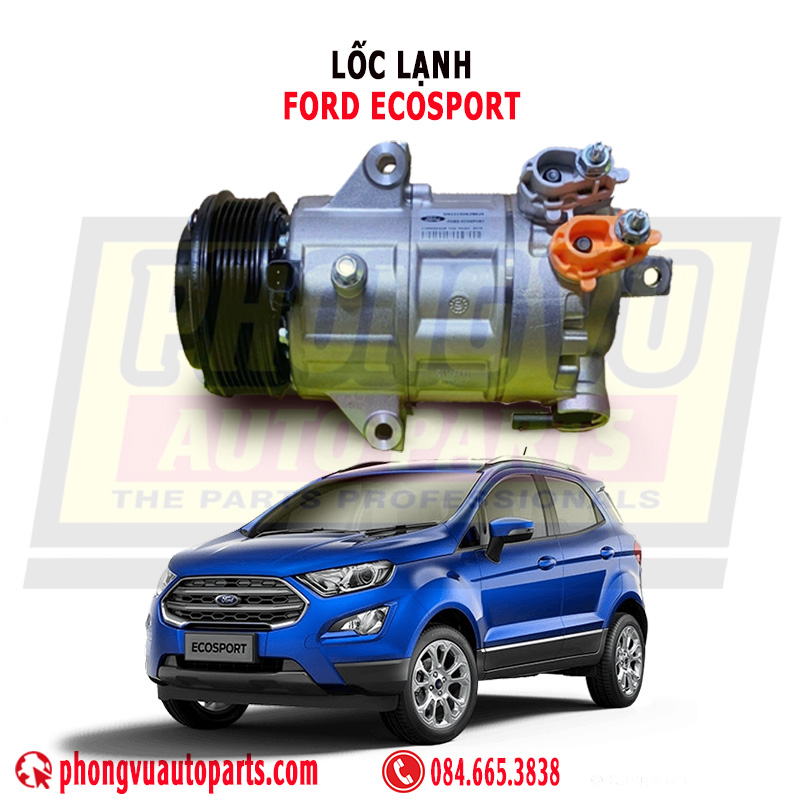

Lốc Điều Hòa Ford EcoSport 2013 - 2022 - GN1119D629A2A

Lốc Điều Hòa Ford EcoSport 2013-2022 (GN1119D629A2A): Phân Tích Kỹ Thuật Chi Tiết

Lốc điều hòa (hay còn gọi là lốc lạnh, máy nén điều hòa) là trái tim của hệ thống làm lạnh ô tô, chịu trách nhiệm nén và tuần hoàn môi chất lạnh (gas R134a) để tạo không khí mát lạnh trong cabin. Đối với Ford EcoSport 2013-2022 (động cơ 1.0L EcoBoost, 1.5L Duratec/Ti-VCT), lốc điều hòa mã GN1119D629A2A là sản phẩm chính hãng từ Ford, tích hợp công nghệ lốc van điện (variable displacement compressor), mang lại hiệu suất tối ưu, vận hành êm ái, và tiết kiệm nhiên liệu. Bài viết này cung cấp phân tích kỹ thuật chi tiết về lốc điều hòa Ford EcoSport GN1119D629A2A.

1. Tổng Quan Về Lốc Điều Hòa Ford EcoSport GN1119D629A2A

1.1. Xuất Xứ và Chất Lượng

Lốc điều hòa mã GN1119D629A2A được sản xuất tại nhà máy Ford ở Thái Lan hoặc Ấn Độ (tùy lô hàng), đáp ứng tiêu chuẩn chất lượng nghiêm ngặt của Ford Motor Company. Sản phẩm được thiết kế dành riêng cho Ford EcoSport (BK) các phiên bản 2013-2018, bao gồm Titanium, Trend, Ambiente, và SE, sử dụng động cơ 1.0L EcoBoost hoặc 1.5Lýt Duratec/Ti-VCT, hộp sốt sàn (MT) hoặc tự động t (AT).

• Thương hiệu: Forluma - Thailand (OEM).

• Mã phụ tùng: GN1119D629A2A.

• Nguồn gốc: Thái Lan

• Ứng dụng: Ford EcoSport 2013-2022 (1.0L, 1.5L).

• Tiêu chuẩn: ISO 9001, TS 16949, Ford Q1.

Sản phẩm được phân phối chính hãng tại Việt Nam bởi Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts, đi kèm tem nhãn Ford, bao bì chuẩn, và mã QR xác minh nguồn gốc, đảm bảo chất lượng OEM và bảo hành uy tín.

1.2. Vai Trò Của Lốc Điều Hòa

Lốc điều hòa Ford EcoSport GN1119D629A2A thực hiện các chức năng cốt lõi:

1. Nén môi chất lạnh: Nén gas R134a từ áp suất thấp (~1.5-3 bar) sang áp suất cao (~12-18 bar), hỗ trợ quá trình giải nhiệt tại dàn nóng.

2. Tuần hoàn môi chất: Đẩy gas qua dàn nóng, van tiết lưu, và dàn lạnh để duy trì chu trình làm lạnh liên tục.

3. Tối ưu hiệu suất: Sử dụng van điện (electronic control valve) để điều chỉnh lưu lượng gas theo nhu cầu làm lạnh, giảm tải động cơ và tiết kiệm nhiên liệu (~0.2-0.4 L/100 km).

Trong điều kiện khí hậu Việt Nam (nhiệt độ 30-40°C, độ ẩm 80-90%), lốc điều hòa GN1119D629A2A đảm bảo cabin EcoSport đạt nhiệt độ mát mẻ (18-22°C) trong 4-6 phút, phù hợp cho cả đô thị đông đúc và hành trình dài.

2. Thông Số Kỹ Thuật Lốc Điều Hòa GN1119D629A2A

Dựa trên tài liệu từ Ford Service Parts Catalog và thông số kỹ thuật OEM, lốc điều hòa GN1119D629A2A có các đặc điểm sau:

Ghi chú về công nghệ van điện: Lốc điều hòa GN1119D629A2A sử dụng van điện (electronic control valve) thay vì ly hợp từ truyền thống. Van điện điều chỉnh góc nghiêng của tấm swash plate dựa trên tín hiệu từ ECU, thay đổi lưu lượng gas theo nhu cầu làm lạnh, giúp giảm tải động cơ và tiết kiệm nhiên liệu hơn so với lốc ly hợp từ.

3. Cấu Tạo và Nguyên Lý Hoạt Động

3.1. Cấu Tạo Chi Tiết

Lốc điều hòa GN1119D629A2A được thiết kế với độ chính xác cao, bao gồm các bộ phận chính:

1. Thân lốc (Housing):

   • Chất liệu: Nhôm hợp kim, chịu áp suất tối đa ~30 bar, chống ăn mòn.

   • Chức năng: Bảo vệ các bộ phận bên trong, đảm bảo kín khí.

2. Trục khuỷu (Crankshaft):

   • Chất liệu: Thép cường lực.

   • Chức năng: Truyền lực từ puli 6 rãnh đến tấm swash plate.

3. Tấm nghiêng (Swash Plate):

   • Chất liệu: Thép phủ lớp chống ma sát.

   • Chức năng: Chuyển động quay thành chuyển động tịnh tiến để pittong nén gas, điều chỉnh góc nghiêng bằng van điện.

4. Pittong (Pistons):

   • Số lượng: 6 pittong, bố trí đối xứng.

   • Chất liệu: Thép phủ Teflon, giảm ma sát.

   • Chức năng: Nén gas R134a từ ~1.5-3 bar lên ~12-18 bar.

5. Xi-lanh (Cylinders):

   • Chất liệu: Nhôm gia công chính xác (±0.01 mm).

   • Chức năng: Tạo không gian cho pittong thực hiện quá trình nén.

6. Van điện (Electronic Control Valve):

   • Cấu tạo: Cuộc từ, cảm biến áp suất, van điều chỉnh.

   • Điện áp: 12V DC, dòng 0.5-1.5A.

   • Chức năng: Điều chỉnh lưu lượng gas dựa trên tín hiệu ECU, tối ưu hiệu suất.

7. Puli và ly hợp từ (Magnetic Clutch):

   • Cấu tạo: Puli 6 rãnh (PK), cuộn từ đồng, đĩa bị động thép.

   • Chức năng: Đóng/ngắt truyền động từ động cơ đến lốc khi bật/tắt A/C.

8. Vòng bi (Bearings):

   • Chất liệu: Thép cao cấp.

   • Chức năng: Hỗ trợ puli và trục khuỷu quay mượt, giảm tiếng ồn (<60 dB).

9. Gioăng phớt (Seals):

   • Chất liệu: Cao su tổng hợp chịu nhiệt (-20°C đến 100°C).

   • Chức năng: Ngăn rò rỉ gas và dầu bôi trơn.

10. Van áp suất (Pressure Relief Valve):

    • Chức năng: Tự động ngắt khi áp suất vượt 20 bar, bảo vệ lốc.

3.2. Nguyên Lý Hoạt Động

Hệ thống điều hòa Ford EcoSport hoạt động theo chu trình làm lạnh khép kín, với lốc GN1119D629A2A là trung tâm:

1. Khởi động:

   • Khi bật A/C, ly hợp từ kích hoạt, kết nối puli 6 rãnh với trục khuỷu.

   • Van điện nhận tín hiệu từ ECU, điều chỉnh góc nghiêng tấm swash plate để kiểm soát lưu lượng gas.

2. Hút và nén gas:

   • Pittong hút gas R134a (~1.5-3 bar) từ dàn lạnh, nén lên ~12-18 bar, nhiệt độ tăng ~80-100°C.

3. Đẩy gas:

   • Gas áp suất cao chảy đến dàn nóng, ngưng tụ thành lỏng, giải phóng nhiệt ra môi trường.

4. Làm lạnh:

   • Gas lỏng qua van tiết lưu, giảm áp suất, trở thành hơi lạnh (~0-5°C).

   • Hơi lạnh qua dàn lạnh, hấp thụ nhiệt từ cabin, tạo luồng khí mát (18-22°C).

5. Chu trình lặp lại:

   • Gas trở lại lốc để tiếp tục chu trình.

Công nghệ van điện giúp lốc điều hòa GN1119D629A2A tự động điều chỉnh công suất làm lạnh theo nhiệt độ cabin, giảm tải động cơ khi không cần làm lạnh mạnh, tăng hiệu quả nhiên liệu.

4. Quy Trình Sản Xuất và Kiểm Định Chất Lượng

4.1. Quy Trình Sản Xuất

Lốc điều hòa GN1119D629A2A được sản xuất tại nhà máy Ford hoặc đối tác OEM (như Visteon) ở Thái Lan/Ấn Độ, theo quy trình:

1. Gia công vật liệu:

   • Thân lốc đúc từ nhôm hợp kim bằng công nghệ đúc áp lực cao.

   • Pittong và tấm swash plate gia công CNC, độ chính xác ±0.01 mm.

2. Lắp ráp:

   • Lắp ráp trong phòng sạch (Class 100) để loại bỏ bụi, đảm bảo không rò rỉ gas.

   • Van điện và ly hợp từ được hiệu chỉnh chính xác.

3. Bôi trơn và đóng gói:

   • Nạp dầu PAG 46 (~120-150 ml) để bôi trơn.

   • Đóng gói trong bao bì Ford, kèm tem QR chống hàng giả.

4.2. Kiểm Định Chất Lượng

Sản phẩm trải qua các bài kiểm tra nghiêm ngặt trước khi xuất xưởng:

1. Kiểm tra áp suất:

   • Chịu áp suất tối đa 30 bar để đảm bảo thân lốc không nứt.

2. Kiểm tra rò rỉ:

   • Dùng máy dò helium, phát hiện rò rỉ gas <0.1 g/năm.

3. Kiểm tra hiệu suất:

   • Đo công suất làm lạnh (4.5-5.0 kW) và độ ồn (<60 dB).

4. Kiểm tra độ bền:

   • Mô phỏng vận hành 150.000 km hoặc 4.000 giờ.

5. Kiểm tra môi trường:

   • Hoạt động ổn định ở -20°C đến 100°C, độ ẩm 90%.

Sản phẩm đạt chuẩn được phân phối qua Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts.

5. Ưu Điểm Kỹ Thuật Của Lốc Điều Hòa GN1119D629A2A

1. Công nghệ van điện tiên tiến:

   • Điều chỉnh lưu lượng gas theo nhu cầu, giảm tải động cơ, tiết kiệm nhiên liệu (~0.2-0.4 L/100 km).

   • Làm lạnh linh hoạt, phù hợp với cả đô thị và đường trường.

2. Hiệu suất làm lạnh cao:

   • Công suất 4.5-5.0 kW, làm mát cabin EcoSport (5 chỗ) trong 4-6 phút.

3. Độ bền vượt trội:

   • Nhôm hợp kim và thép Teflon chịu rung động, nhiệt độ cao.

   • Tuổi thọ 5-7 năm hoặc 120.000-200.000 km.

4. Vận hành êm ái:

   • Puli 6 rãnh và vòng bi cao cấp giảm tiếng ồn (<60 dB).

   • Van điện điều chỉnh mượt mà, không gây giật cục.

5. Tương thích hoàn hảo:

   • Thiết kế OEM, lắp đặt chính xác cho EcoSport 2013-2022.

6. Thân thiện môi trường:

   • Gas R134a (ODP = 0), không gây hại tầng ozone.

   • Tiết kiệm năng lượng, giảm khí thải CO2.

6. Dấu Hiệu Hư Hỏng và Cách Bảo Dưỡng

6.1. Dấu Hiệu Hư Hỏng

Sau 3-5 năm hoặc 100.000-150.000 km, lốc điều hòa có thể gặp các vấn đề:

1. Điều hòa không mát:

   • Nguyên nhân: Pittong mòn, van điện lỗi, thiếu gas R134a.

   • Dấu hiệu: Nhiệt độ cabin >25°C dù bật A/C tối đa.

2. Tiếng kêu bất thường:

   • Nguyên nhân: Vòng bi mòn, puli lệch, pittong kẹt.

   • Dấu hiệu: Tiếng rít hoặc kim loại va chạm khi bật A/C.

3. Rò rỉ gas hoặc dầu:

   • Nguyên nhân: Gioăng phớt hỏng, thân lốc nứt.

   • Dấu hiệu: Vết dầu loang dưới lốc.

4. Lốc không hoạt động:

   • Nguyên nhân: Van điện hỏng, ly hợp từ lỗi, hoặc mạch điện ngắt.

   • Dấu hiệu: Puli 6 rãnh không quay khi bật A/C.

6.2. Cách Bảo Dưỡng Định Kỳ

Để kéo dài tuổi thọ lốc điều hòa, thực hiện:

1. Kiểm tra định kỳ (6 tháng/lần):

   • Đo mức gas R134a (~450-550 g) và dầu PAG 46 (~120-150 ml).

   • Vệ sinh dàn nóng/lạnh để tránh tắc nghẽn.

2. Sử dụng đúng cách:

   • Bật A/C 1 lần/tuần (10-15 phút) để dầu tuần hoàn.

   • Tắt A/C trước khi dừng xe để giảm tải ly hợp từ.

3. Thay thế chính hãng:

   • Sử dụng lốc GN1119D629A2A từ Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts.

4. Sửa chữa kịp thời:

   • Đưa xe đến gara uy tín khi phát hiện dấu hiệu hư hỏng.

7. Hướng Dẫn Thay Thế Lốc Điều Hòa

7.1. Quy Trình Thay Thế

Thay thế lốc cần kỹ thuật viên chuyên nghiệp, theo các bước:

1. Chuẩn bị:

   • Lốc mới GN1119D629A2A từ Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts.

   • Dụng cụ: Cờ lê (10-14 mm), tua vít, máy hút chân không, máy nạp gas.

   • Vật liệu: Gas R134a (~450-550 g), dầu PAG 46 (~120-150 ml).

2. Tháo lốc cũ:

   • Xả gas an toàn bằng máy hút gas.

   • Tháo dây đai puli 6 rãnh, ngắt dây điện ly hợp từ.

   • Tháo ống dẫn gas và bu-lông cố định (3-4 bu-lông, siết ~20-25 Nm).

3. Lắp lốc mới:

   • Lắp lốc mới, siết bu-lông (~20-25 Nm).

   • Kết nối ống dẫn gas, dây điện, và dây đai (độ căng ~8-10 mm).

4. Kiểm tra và nạp gas:

   • Hút chân không (~30 phút) để loại bỏ không khí/độ ẩm.

   • Nạp gas R134a (~450-550 g) và dầu PAG 46 (~120-150 ml).

   • Kiểm tra rò rỉ bằng máy dò helium.

5. Kiểm tra hoạt động:

   • Bật A/C, đo nhiệt độ khí lạnh (18-22°C).

   • Kiểm tra tiếng ồn (<60 dB) và áp suất: ~1.5-3 bar (hút), ~12-18 bar (đẩy).

7.2. Lưu Ý Khi Thay Thế

• Chỉ dùng lốc chính hãng từ Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts.

• Kiểm tra dàn nóng/lạnh và van tiết lưu trước khi thay lốc.

• Quy trình mất 2-3 giờ tại gara chuyên nghiệp.

8. So Sánh Hiệu Suất Với Lốc Không Chính Hãng

Lốc GN1119D629A2A vượt trội về hiệu suất, độ bền, và tiết kiệm năng lượng, lý tưởng cho EcoSport tại Việt Nam.

9. Kinh Nghiệm Sử Dụng Thực Tế

1. Hiệu quả trong đô thị:

   • Làm lạnh nhanh, duy trì nhiệt độ ổn định trong giao thông đông đúc.

   • Van điện điều chỉnh linh hoạt, giảm tiêu hao nhiên liệu.

2. Hành trình dài:

   • Hoạt động ổn định trên đường cao tốc, giữ cabin mát mẻ sau 4-6 giờ.

3. Khí hậu Việt Nam:

   • Chịu được nhiệt độ cao, độ ẩm lớn, ít hỏng vặt nếu bảo dưỡng đúng cách.

10. Mẹo Tối Ưu Hiệu Suất Lốc Điều Hòa

1. Vệ sinh dàn nóng/lạnh: Làm sạch bụi mỗi 6 tháng.

2. Kiểm tra dây đai: Đảm bảo dây đai puli căng ~8-10 mm.

3. Sử dụng chế độ tuần hoàn: Bật khi trời nóng để làm lạnh nhanh.

4. Tắt A/C đúng cách: Tắt trước khi dừng xe, bật quạt gió 2-5 phút.

11. Tại Sao Chọn Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts?

• Chính hãng 100%: Nhập trực tiếp từ Ford.

• Bảo hành uy tín: 6-12 tháng, hỗ trợ kỹ thuật miễn phí.

• Giá cạnh tranh: Phù hợp với khách lẻ và gara.

• Dịch vụ chuyên nghiệp: Giao hàng nhanh, tư vấn chi tiết.

12. Câu Hỏi Thường Gặp (FAQ)

1. Lốc GN1119D629A2A có dùng cho EcoSport 1.0L EcoBoost không?
   Có, tương thích với cả 1.0L và 1.5L (2013-2022).

2. Lốc này dùng van điện hay ly hợp từ?
   Dùng van điện kết hợp ly hợp từ, tối ưu hiệu suất.

3. Thay lốc mất bao lâu?
   2-3 giờ tại gara chuyên nghiệp.

4. Lượng gas và dầu là bao nhiêu?
   ~450-550 g gas R134a, ~120-150 ml dầu PAG 46.

5. Làm sao biết lốc hỏng?
   Không mát, tiếng kêu lạ, rò rỉ, hoặc puli không quay.

13. Kết Luận

Lốc điều hòa Ford EcoSport 2013-2022 (GN1119D629A2A) là linh kiện chính hãng với công nghệ van điện tiên tiến, mang lại hiệu suất làm lạnh cao, độ bền vượt trội, và tiết kiệm năng lượng. Liên hệ Phụ tùng Ô Tô Phong Vũ - Phong Vũ Autoparts để sở hữu sản phẩm chất lượng với dịch vụ uy tín!
