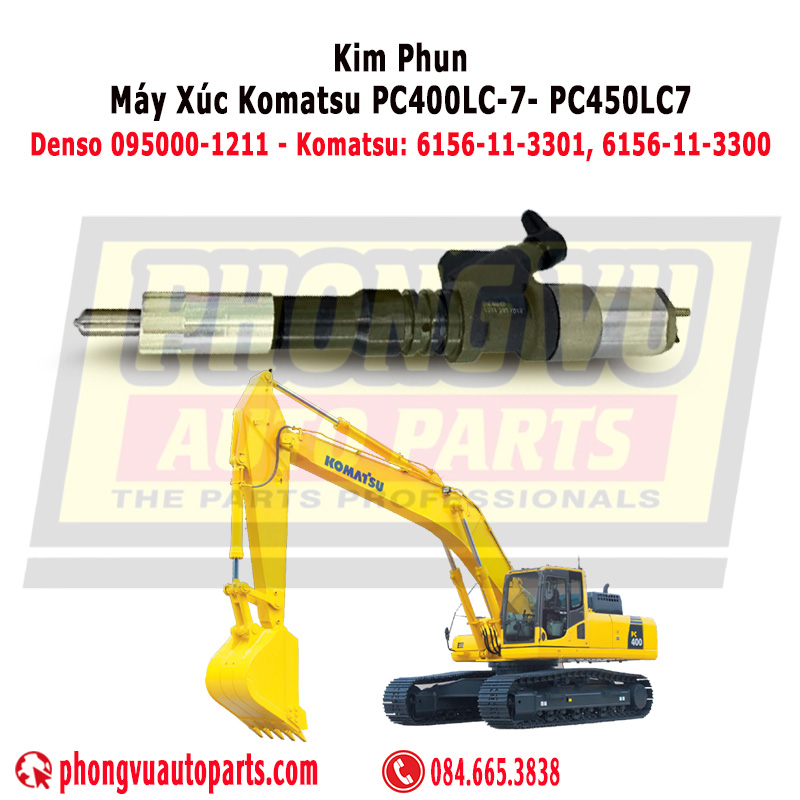

Kim Phun Máy Xúc Komatsu PC400LC-7, PC450LC-7 - Denso 095000-1211 (Komatsu: 6156-11-3301 / 6156-11-3300)
Hệ thống phun nhiên liệu điện tử Common Rail (CRDI) là bước ngoặt công nghệ giúp các dòng máy công trình thế hệ mới tối ưu hóa công suất và tiết kiệm nhiên liệu. Đối với phân khúc máy đào khai thác mỏ tải nặng, cụm kim phun Denso 095000-1211 (mã OEM Komatsu 6156-11-3301 / 6156-11-3300) chính là linh kiện chấp hành cốt lõi, quyết định trực tiếp đến hiệu suất vận hành của thiết bị.
Tuy nhiên, môi trường làm việc tại các mỏ đá, mỏ than vô cùng khắc nghiệt, kết hợp với chất lượng dầu Diesel không đồng đều tại Việt Nam khiến hệ thống béc điện này rất dễ gặp sự cố. Bài viết chuyên sâu này từ Phong Vũ Autoparts sẽ cung cấp cho anh em chủ máy và thợ kỹ thuật cẩm nang toàn diện từ A-Z về dòng kim phun áp suất cao này.
1. Giới Thiệu Về Dòng Máy Xúc Komatsu PC400LC-7 Và PC450LC-7
Komatsu PC400LC-7 và PC450LC-7 là hai đại diện ưu tú thuộc phân khúc máy đào bánh xích cỡ lớn (từ 41 đến 45 tấn) của tập đoàn Komatsu (Nhật Bản). Được thiết kế riêng cho các ứng dụng tải nặng khai thác khoáng sản, bốc xúc đất đá mỏ và thi công hạ tầng quy mô siêu lớn, dòng xe này sở hữu những ưu điểm vượt trội:
- Cấu trúc gầm "LC" (Long Crawler): Hệ thống khung gầm và dải xích được kéo dài giúp tăng diện tích tiếp xúc với mặt đất. Thiết bị vận hành cực kỳ vững vàng trên địa hình dốc gồ ghề, sình lầy hoặc nền đá hộc, triệt tiêu tối đa hiện tượng bập bênh khi múc gầu đầy.
- Trái tim lực lưỡng: Cả hai dòng máy đều được trang bị khối động cơ diesel 6 xi-lanh thẳng hàng Komatsu SAA6D125E-3. Động cơ này tích hợp hệ thống kiểm tra khí thải chuẩn hóa, hệ thống làm mát khí nạp (Intercooler) và đặc biệt là hệ thống phun dầu điện tử Common Rail điều khiển áp suất độc lập.
- Sức mạnh thủy lực tối ưu: Hệ thống thủy lực HydrauMind nâng cao lực cắt của gầu múc, giúp xe dễ dàng phá vỡ các cấu trúc đá cứng mà không làm lịm tua máy.
Để duy trì khối sức mạnh cơ bắp này hoạt động liên tục 3 ca tại công trường, sự chuẩn xác trong chu trình phun của béc dầu Denso 095000-1211 đóng vai trò quyết định.

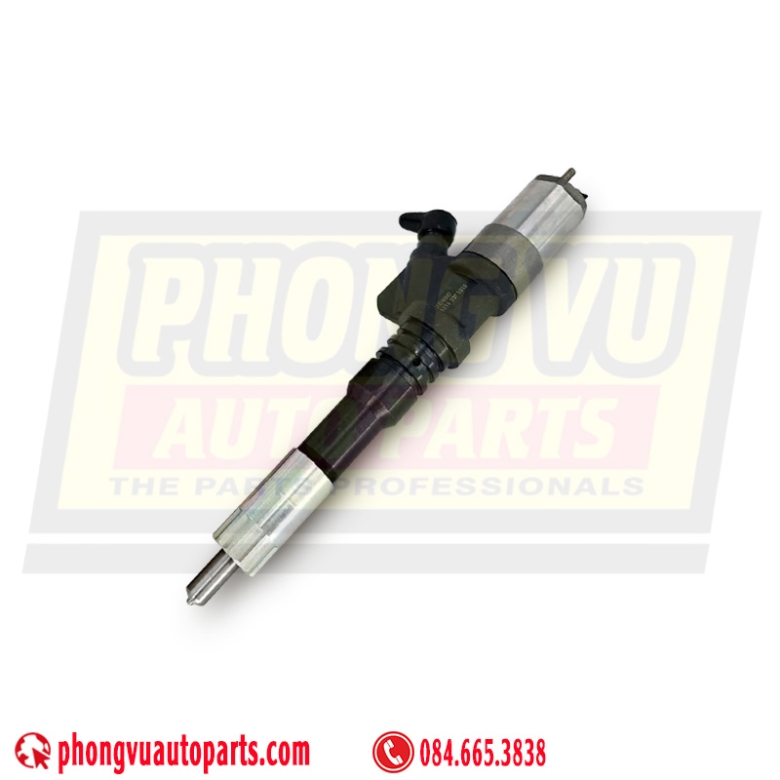

2. Thông Số Kỹ Thuật Chi Tiết Của Kim Phun Denso 095000-1211
Béc điện Denso
095000-1211 là dòng kim phun solenoid (điện từ) thế hệ cao cấp được Denso gia công đặc chủng theo đơn đặt hàng khắt khe từ Komatsu. Dưới đây là bảng thông số cơ học và điện tử chi tiết:
| Đặc tính kỹ thuật | Thông số cấu trúc và Giá trị tiêu chuẩn |
|---|
| Loại hệ thống nhiên liệu | Hệ thống phun dầu điện tử áp suất cao Common Rail Diesel (CRDI) |
| Kết cấu van điều khiển | Van Solenoid điện từ kích hoạt bằng xung điện áp cao từ ECU động cơ |
| Áp suất lòng ống Rail chịu tải | Từ 1.800 Bar đến tối đa 2.000 Bar (mức áp suất cực cao) |
| Số lượng lỗ phun trên đầu béc | 8 – 10 lỗ phun được khoan bằng công nghệ tia laser siêu mịn |
| Dạng tia phun | Phun sương phân tán dạng Nano, góc phun rộng tối ưu buồng đốt |
| Điện trở cuộn dây Solenoid | 0.3 Ohm – 0.5 Ohm (Đo bằng đồng hồ vạn năng ở nhiệt độ 20°C) |
| Dung sai cơ khí lòng ty van | Từ 2 Micron đến 5 Micron (Siêu nhỏ, mượt mà tuyệt đối) |
| Môi trường bôi trơn nội bộ | ND-OIL 8 hòa tan trực tiếp bên trong nhiên liệu Diesel sạch |
3. Dòng Xe Và Động Cơ Tương Thích Hoàn Toàn
Mã kim phun áp suất cao Denso 095000-1211 được cấu hình để hoạt động tương thích tuyệt đối với cấu trúc buồng đốt và bản đồ điện tử (ECU Map) của các dòng thiết bị sau:
3.1. Dòng Động Cơ Tương Thích
- Komatsu S6D125 (Thế hệ béc điện nâng cấp).
- Komatsu SAA6D125E-3 và SAA6D125E-5 (Động cơ diesel 6 xi-lanh, dung tích xy-lanh 11.04 Lít, đạt công suất định mức lên tới hơn 330 mã lực).
3.2. Dòng Máy Công Trình Ứng Dụng
- Máy xúc đào bánh xích cỡ lớn: Komatsu PC400-7, Komatsu PC450-7.
- Các phiên bản gầm xích dài chuyên dụng: Komatsu PC400LC-7, Komatsu PC450LC-7, PC400HD-7 (Heavy Duty).
- Đính chính kỹ thuật quan trọng: Rất nhiều catalog hoặc thợ máy đời cũ thường nhầm mã béc Denso 095000-1211 này dùng cho các dòng máy tầm trung đời trừ 8 như Komatsu PC130-8 hay PC200-8. Đây là thông tin hoàn toàn sai lệch. Dòng Komatsu PC130-8 và PC200-8 đời đầu chạy mã béc nhỏ hơn rất nhiều là Komatsu 6271-11-3100 (phôi Bosch 0445110307), còn PC200-8 đời cao chạy mã Denso 095000-6070 (Komatsu 6251-11-3100).
4. Mã Phụ Tùng Tương Thích Tra Cứu chéo
Khi tra cứu cấu trúc vật tư, lên đơn hàng hoặc kiểm tra tồn kho trên hệ thống máy tính phần mềm, anh em có thể sử dụng linh hoạt các dải mã danh điểm tương đương sau vì chúng hoàn toàn trùng khớp cấu trúc cơ học và lưu lượng:
- Mã sản xuất của Denso: 095000-1211, 095000-1210, 095000-1212.
- Mã OEM chính ngạch của Komatsu: 6156-11-3301, 6156-11-3300, 6156-11-3302.
- Mã dập nổi phụ trợ trên vỏ thân phôi: 9709500-121.
5. Triệu Chứng Hỏng Béc Điện Denso 095000-1211 Thực Tế Tại Công Trường
Do béc Common Rail vận hành với áp lực siêu cao và các khe hở cơ khí bên trong ty van nhỏ tính bằng đơn vị Micron, hệ thống béc điện này cực kỳ nhạy cảm với tạp chất bẩn hoặc nước lọt vào dầu. Dưới đây là 4 bệnh điển hình nhất xuất hiện tại công trường:
5.1. Động cơ khó nổ máy, đề lâu nổ hoặc không nổ được
Khi phần ty van kiểm soát đầu béc điện bị mòn vẹt rỗ bề mặt, lượng dầu áp suất cao từ bơm nén lên ống Rail thay vì được giữ lại để phun vào buồng đốt sẽ bị rò rỉ và tràn ngược về đường dầu hồi (hiện tượng Back leak). Khi lượng dầu hồi vượt quá dải tiêu chuẩn, bơm cao áp không thể nén đủ mức áp suất tối thiểu để kích nổ (áp suất nổ tiêu chuẩn khi đề phải đạt trên 250 Bar), dẫn đến hiện tượng xe đề dai, khó nổ, đặc biệt là khi máy nóng.
5.2. Máy lịm tải, tụt áp thủy lực hoặc bỏ máy (Misfire)
Khi cuộn Solenoid điện từ ở đuôi kim bị chập cháy do quá nhiệt hoặc ty kim cơ học bị kẹt cứng do muội than cacbon dính chặt, xi-lanh tương ứng sẽ hoàn toàn không nhận được nhiên liệu. Động cơ lúc này sẽ chạy thiếu máy (chỉ chạy 5 máy thay vì 6 máy), xe cuốc bị hụt ga, rung giật dữ dội và lịm lịm hẳn máy khi thợ lái ép cần thao tác thủy lực nặng.
5.3. Xe xả khói đen mịt mù hoặc khói khét màu trắng xanh
- Khói đen: Xuất hiện khi các lỗ phun sương ở đầu béc (Nozzle) bị mòn loét rộng ra do cát mịn chà xát. Dầu lọt vào buồng đốt dưới dạng hạt lỏng lớn thay vì phun sương, không thể hòa trộn đều với không khí, dẫn đến cháy không hết và tạo khói đen dày đặc làm hao dầu rõ rệt.
- Khói trắng: Xuất hiện khi cây kim bị kẹt chết ở trạng thái luôn mở (Stuck Open). Dầu Diesel nhỏ giọt liên tục vào đỉnh pit-tông ngay cả khi xi-lanh không ở chu trình nổ, tạo ra luồng khói dầu sống màu trắng, mùi khét lẹt đặc trưng.
5.4. Động cơ phát ra tiếng gõ đanh (Gõ kim loại)
Khi mạch điện từ hoặc ty cơ cơ học bị treo, thời điểm phun bị sai lệch (phun dầu quá sớm trước khi pit-tông đạt điểm chết trên). Áp suất kích nổ tăng vọt đột ngột ngoài tầm kiểm soát của ECU, tạo ra những sóng chấn động va đập cơ khí rất lớn, phát ra tiếng kêu cạch cạch đanh tai như búa gõ thẳng vào lốc máy.
6. Phương Án Sửa Chữa Và Quy Trình Thay Thế Chuẩn Khuyến Cáo
Khi máy quét chẩn đoán chuyên dụng hoặc đồng hồ đo kiểm dòng áp suất báo lỗi hệ thống nhiên liệu (Điển hình như mã lỗi áp suất thấp P0087 trên bảng taplo Komatsu), anh em có thể lựa chọn các giải pháp xử lý sau tùy theo ngân sách:
6.1. Phương án phục hồi, cân chỉnh béc điện (Tiết kiệm tối đa)
- Cách làm: Tháo toàn bộ cụm béc đưa lên băng thử xung điện chuyên dụng để đo lượng dầu hồi và lưu lượng phun ở 4 chế độ (không tải, trung bình, toàn tải và phun mồi). Sau đó rã kim, thay thế cụm van điều khiển (Valve assy) và đầu béc (Nozzle) mới dập mã dòng DLLA.
- Đánh giá: Chi phí rẻ bằng 1/3 so với thay mới. Tuy nhiên, độ bền của phương án này phụ thuộc 100% vào chất lượng linh kiện thay thế và độ chuẩn xác của máy cân béc.
6.2. Phương án đổi bù kim bãi tháo xe nguyên bản
- Cách làm: Mang cây kim lỗi đến đại lý để đổi bù lấy một cây kim bãi tháo xe nguyên bản của Nhật còn đẹp hoặc kim béc đã được phục hồi sẵn đạt chuẩn kiểm soát lưu lượng.
- Đánh giá: Phương án cực nhanh, giúp xe cuốc nổ máy ra công trường chạy việc ngay lập tức, cắt giảm tối đa thời gian chết găm máy lãng phí tiền bạc.
6.3. Phương án thay mới kim phun Denso chính hãng 100%

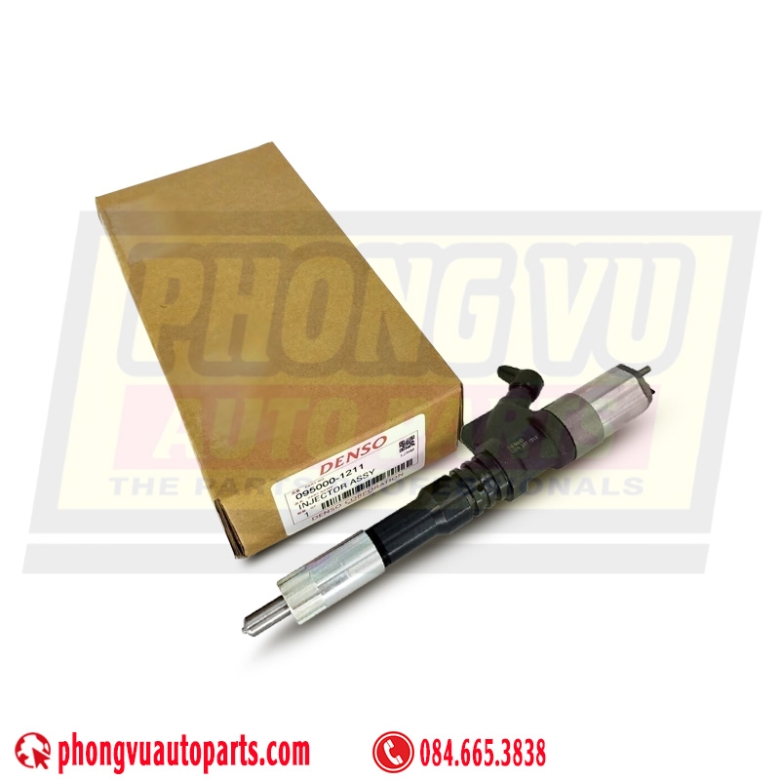

- Cách làm: Xuống tay thay thế trọn bộ béc phun mới 100% nguyên hộp bảo vệ từ nhà sản xuất Denso.
- Đánh giá: Chi phí đầu tư cao nhất nhưng đem lại hiệu suất tuyệt đối, tiếng máy nổ êm cuộn, triệt tiêu lỗi vặt và bảo vệ pit-tông khỏi nguy cơ bị rạn nứt đỉnh đầu do hiện tượng phun đái gây ra.
Quy trình kỹ thuật bắt buộc khi lắp ráp béc mới tại công trường:
- Vệ sinh tuyệt đối: Trước khi tháo béc, phải xịt rửa sạch toàn bộ cát bụi xung quanh nắp giàn cò. Chỉ một hạt cát nhỏ lọt vào đường ống cao áp cũng đủ làm kẹt chết cây kim mới ngay khi vừa đề nổ.
- Súc rửa hệ thống: Tháo và súc rửa toàn bộ thùng dầu Diesel, thông rửa sạch sẽ đường ống dẫn dầu cao áp và ống Rail điều áp.
- Thay mới bộ lọc: Bắt buộc thay mới 100% bộ lọc dầu thô tách nước và lọc dầu tinh. Tuyệt đối không tận dụng lại lọc cũ.
- Nhập mã kim phun (IMA Coding): Dùng máy đọc lỗi chuyên dụng nhập dải mã vạch IMA ghi trên đầu béc Denso vào bộ nhớ của ECU động cơ Komatsu để hộp điều khiển bù trừ chính xác lưu lượng xung phun của từng xi-lanh.
7. Các Câu Hỏi Thường Gặp Của Anh Em Chạy Máy
Hỏi: Tôi có thể đổ dầu Diesel thông thường mua ở cây xăng lẻ cho máy Komatsu PC400LC-7 được không?
- Trả lời: Hoàn toàn được, nhưng anh em phải tuyệt đối cẩn thận. Béc điện Common rail Denso 095000-1211 yêu cầu nguồn dầu cực kỳ sạch. Dầu tại các trạm lẻ thường dễ lẫn cặn bồn chứa hoặc nhiễm nước mưa. Khuyến cáo anh em nên mua dầu tại các trạm uy tín lớn, đồng thời trang bị thêm cốc lọc tách nước có phao cảnh báo ở gầm máy để xả nước kịp thời.
Hỏi: Tại sao kim phun mới lắp chạy được vài chục giờ lại tiếp tục bị kẹt, đổ khói đen?
- Trả lời: Lỗi này 99% không phải do chất lượng cây kim mới, mà do thợ sửa chữa bỏ qua bước súc rửa ống cao áp hoặc không thay lọc dầu mới. Khi bơm cao áp đời cũ bị cào xước mài mòn, nó sẽ tạo ra vô số các mạt sắt siêu mịn sẫm màu. Luồng mạt sắt này theo đường dầu đẩy thẳng lên ống Rail lọt vào lòng béc mới, gây kẹt cứng ty cơ ngay lập tức. Khi thay béc, nếu phát hiện có mạt sắt, bắt buộc phải thay hoặc phục hồi cả tháp bơm cao áp.
Kết Luận
Hiểu rõ bản chất kỹ thuật, thông số danh điểm chính xác của mã Denso 095000-1211 (Komatsu 6156-11-3301 / 6156-11-3300) chuyên dụng cho dòng máy mỏ Komatsu PC400LC-7 và PC450-7 giúp các chủ máy chủ động kiểm soát quy trình sửa chữa, tránh mua nhầm vật tư và tối ưu hóa chi phí vận hành. Hãy luôn nhớ rằng: "Lọc dầu sạch là mạng sống của béc điện Common Rail".
