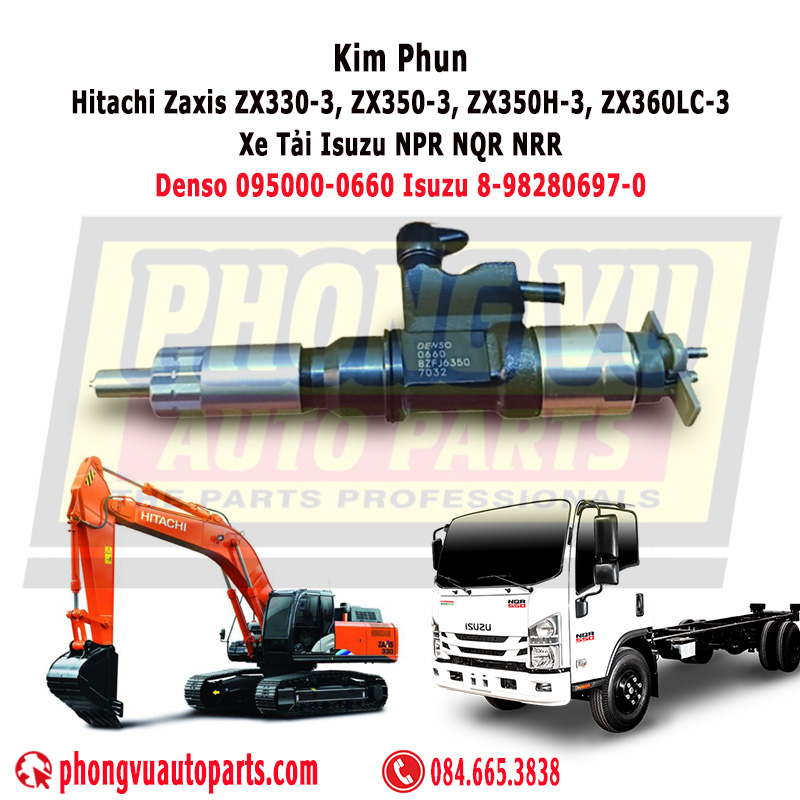

Kim Phun Máy Xúc Đào Hitachi Zaxis ZX330-3, ZX350-3, ZX350H-3, ZX360LC-3 Và Xe Tải Isuzu NPR NQR NRR – Denso 095000-0660 Isuzu 8-98280697-0

1. Thông Số Kỹ Thuật Chi Tiết Kim Phun Denso 095000-0660

1.1. Bảng thông số vận hành tiêu chuẩn

• Hãng sản xuất hệ thống: Denso Corporation (Nhật Bản).
• Mã số thiết kế Denso (SKU): 095000-0660.
• Mã định danh Common Rail Denso toàn cầu: DCRI100660.
• Mã phụ tùng OEM gốc: 8-98280697-0 / 8-98280697-2 (Isuzu Motors).
• Nền tảng hệ thống CRS áp dụng: Denso ECD-U2 (Bơm cao áp dòng HP3/HP4).
• Áp suất mở béc phun tiêu chuẩn: Vượt ngưỡng 250 bar (áp suất mồi) và chịu áp suất đỉnh trên thanh Rail lên tới 1600 bar.
• Kiểu cơ cấu kích hoạt: Van điện từ điện cảm (Solenoid Actuator).

1.2. Phân tích kết cấu linh kiện rã béc

• Khối đầu béc phun (Nozzle Assembly): Mã hiệu Denso DLLA152P947 (mã sản xuất thương mại: 093400-9470, mã dập nổi cơ khí trên đầu béc: 152P947). Đầu béc sở hữu góc phun hình nón 152 độ, thiết kế lỗ phun vi mô giúp sương hóa mịn nhiên liệu vào vùng lõm đỉnh piston.
• Van điều khiển dòng hồi (Control Valve): Sử dụng đĩa van chịu áp lực cao chuyên dụng của Denso cho phom đầu số gạt 066x. Van chịu trách nhiệm đóng mở đường dầu hồi về thùng để thay đổi cân bằng áp suất bên trong buồng điều khiển.
• Cuộn điện từ (Solenoid): Nhận tín hiệu xung điện áp cao từ ECU để nhấc ty van điều khiển một cách chính xác tính bằng phần nghìn giây (ms).

2. Chi Tiết Các Dòng Xe Và Động Cơ Tương Thích Hoàn Toàn

2.1. Phân khúc máy xúc đào bánh xích hạng nặng (Động cơ Isuzu 6HK1)

• Hitachi Zaxis ZX330-3 / ZX330LC-3: Dòng máy xúc đào bánh xích phổ thông dung tích gầu ~1.4 m³. Cây kim 095000-0660 giúp động cơ phản hồi lực đào bốc cực khỏe ở chế độ tải nặng (H-mode).
• Hitachi Zaxis ZX350-3 / ZX350LC-3: Phiên bản gia cường khung gầm xích siêu dài (LC) tăng tính ổn định khi làm việc dốc mỏ.
• Hitachi Zaxis ZX350H-3: Phiên bản chuyên dụng được tối ưu chịu lực mỏ đá hộc, làm việc liên tục với cường độ rung động cao.
• Hitachi Zaxis ZX360LC-3: Phiên bản nâng tải trọng phân khúc gầu lớn hơn nhằm tăng năng suất bốc xúc.
• Sumitomo SH330-5 / SH350-5 & Case CX330 / CX350: Các model máy xúc sử dụng chung hệ sinh thái động cơ máy điện Isuzu 6HK1.

2.2. Phân khúc xe tải thương mại Isuzu N-Series (Động cơ Isuzu 4HK1)

• Isuzu NPR (NPR75, NPR400): Phân khúc xe tải tầm trung tải trọng từ 3.5 đến 4 tấn hoạt động liên tỉnh.
• Isuzu NQR (NQR75, NQR550): Dòng xe tải quốc dân tải trọng 5 tấn đến 5.5 tấn chạy cung đường ngắn và trung bình.
• Isuzu NRR: Phân khúc dòng xe tải nặng đô thị cao cấp, ứng dụng hệ thống phun Common Rail Euro 4.
• Xe khách Samco Isuzu: Các dòng xe khách, xe buýt từ 29 đến 34 chỗ ngồi sử dụng khối động cơ 4HK1-TC.

3. Bảng Tra Cứu Mã Phụ Tùng Tương Thích

3.1. Mã số phát triển từ tập đoàn Denso

• 095000-0660: Mã gốc (Base Number) in trên vỏ phôi kim nguyên bản từ nhà máy.
• 095000-0661 / 095000-0662 / 095000-0663: Các mã béc nâng cấp đời đuôi, cải tiến lớp mạ kim cương nhân tạo (DLC) trên ty van nhằm tăng độ bền hóa học trước nồng độ lưu huỳnh cao.

3.2. Mã số quản lý của hãng Isuzu và cấu kiện đi kèm

• 8-98280697-0 / 8982806970: Mã phụ tùng chính thức trên Catalog điện tử của Isuzu Motors.
• 8-98280697-2 / 8982806972: Mã béc cải tiến tiêu chuẩn kỹ thuật phát hành sau bán hàng.
• 8-98038753-0: Mã long đền đồng làm kín chân kim phun ở đáy mặt máy.
• 8-97601931-1: Mã gioăng chỉ cao su bọc thân kim chống lọt dầu giàn cò.

4. Dấu Hiệu Nhận Biết Hệ Thống Kim Phun Bị Hỏng Hóc

4.1. Lọt dầu đường hồi quá giới hạn (Mất áp lực thanh Rail)

• Biểu hiện: Động cơ rất khó nổ khi đề nguội buổi sáng, hoặc tắt máy xong khi máy nóng đề lại không nổ. Máy chẩn đoán quét mã lỗi áp suất thấp (Mã lỗi P0088 hoặc P0089).
• Cơ chế lỗi: Mặt đĩa van điều khiển dòng hồi bị cào xước, mất độ kín khít. Lượng dầu áp suất cao từ thanh Rail lọt qua van hồi chạy ngược hoàn toàn về thùng chứa, khiến áp tích trên Rail không đạt mức tối thiểu để ECU kích mở béc.

4.2. Hiện tượng kẹt ty đầu béc (Hiện tượng đái kim)

• Biểu hiện: Máy xả khói đen kịt khi tăng ga hoặc vào tải thủy lực. Động cơ lịm tua, yếu tải rõ rệt. Tiêu hao nhiên liệu Diesel tăng vọt rải rác từ 15% - 30%.
• Cơ chế lỗi: Đầu phun DLLA152P947 bị muội than đóng cặn làm kẹt ty kim ở trạng thái mở hé, hoặc lỗ phun bị mài mòn cơ học. Nhiên liệu lọt vào buồng đốt thành dạng giọt lỏng thay vì sương mịn, dẫn đến quá trình cháy muộn, sinh khói đen và lãng phí dầu sống.

4.3. Hiện tượng chập cuộn điện từ Solenoid (Bỏ máy)

• Biểu hiện: Động cơ nổ giật cục ở chế độ Garanti, máy rung bần bật trên bệ đỡ. Nghe tiếng gõ kim loại mạnh "cọc cọc" phát ra từ nắp giàn cò.
• Cơ chế lỗi: Cuộn dây điện từ Solenoid của béc 095000-0660 bị om dòng, chập mạch do nhiệt độ động cơ quá cao, khiến xi-lanh đó dừng hoạt động hoàn toàn. Lượng dầu phun sai chu trình gây kích nổ sớm làm gõ đỉnh piston.

5. Phương Án Sửa Chữa Và Thay Thế Tối Ưu Chi Phí

5.1. Phương án phục hồi cân chỉnh chính xác (Tiết kiệm đến 60% chi phí)

• Quy trình: Tháo cụm kim phun đưa lên bàn cân điện tử Common Rail chuyên dụng (như bàn test CR825 hoặc EPS205). Thợ kỹ thuật rã thân kim, thay thế cụm ruột rời mới bao gồm: Đầu béc phun rời DLLA152P947 và Đĩa van điều khiển dòng hồi mới.
• Yêu cầu kỹ thuật: Các linh kiện ruột béc rời thay thế bắt buộc phải chọn hàng chính hãng Denso hoặc từ các thương hiệu lớn có tên tuổi (như Liwei) để đảm bảo dung sai áp lực cao áp.

5.2. Phương án thay mới kim phun tổng thành chính hãng Denso

• Áp dụng: Khi phôi thân béc cũ bị rỗ, cháy ren ê-cu chụp, hoặc cuộn Solenoid đã chết hoàn toàn. Thay mới là phương án tối ưu để đưa xe đào, xe tải vào các dự án ép tiến độ liên tục, giảm thiểu rủi ro gián đoạn công việc.

5.3. Quy trình kỹ thuật bắt buộc khi lắp ráp trên máy Hitachi và xe tải Isuzu

1. Vệ sinh tuyệt đối hệ thống nhiên liệu: Hạ thùng chứa dầu Diesel để tháo bỏ nước cặn và tạp chất. Súc rửa sạch bằng dầu sạch đối với thanh Rail và các đường ống dẫn cao áp dẫn lên béc.
2. Đồng bộ hóa bộ lọc: Thay thế bắt buộc bộ đôi lọc tinh (loại bỏ cặn mịn) và lọc thô tách nước (loại bỏ phân tử nước lơ lửng). Tuyệt đối không dùng lọc nhái rẻ tiền.
3. Cài đặt nạp mã ID Kim Phun (Injector Coding): Trên đầu rắc cắm điện của béc 095000-0660 luôn dập nổi một dãy ký tự Hexadecimal. Sau khi lắp ráp mechanical xong, thợ điện máy bắt buộc dùng máy chẩn đoán kết nối qua cổng OBD để nạp dải mã này vào hộp ECU. Nếu bỏ qua bước này, hộp điều khiển sẽ xuất dòng dòng kích sai lưu lượng thực tế, gây hiện tượng nổ gõ và giảm tuổi thọ béc.

6. Các Câu Hỏi Liên Quan Đến Kim Phun Denso 095000-0660

• Trả lời: Không thể. Máy Hitachi ZX200-3 sử dụng động cơ Isuzu 4HK1 loại nhỏ, mã béc tương ứng của nó là dòng 095000-5471 (phom chân kim ngắn hơn). Kim mã 095000-0660 dài hơn về kích thước hình học và cấu trúc lưu lượng, tuyệt đối không lắp lẫn chéo cho nhau.

• Trả lời: Do thợ máy bỏ qua bước súc rửa thùng dầu và đường ống dẫn thanh Rail. Mạt sắt từ bơm cao áp hoặc cặn bẩn, nước cũ còn sót lại trong hệ thống Common Rail lập tức chạy thẳng lên và phá hủy ty van điều khiển của béc mới ngay khi máy vừa nổ.
