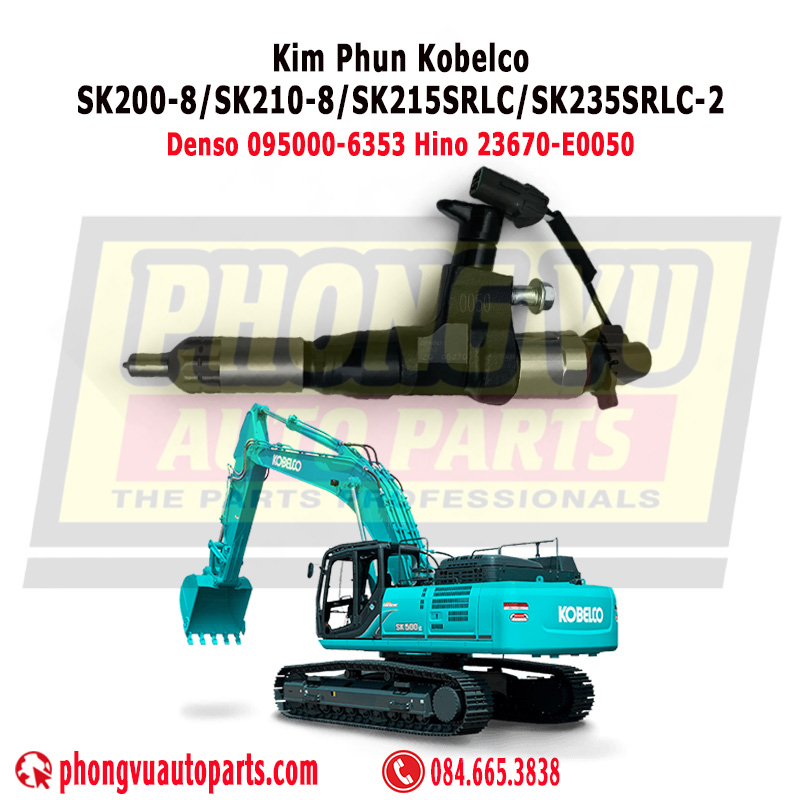

Kim Phun Kobelco SK200-8, SK210-8, SK215SRLC, SK235SRLC-2 – Denso 095000-6353 Hino 23670-E0050

1. Thông Số Kỹ Thuật Chi Tiết Kim Phun Denso 095000-6353

1.1. Bảng thông số vận hành từ nhà sản xuất

• Hãng sản xuất: Denso Corporation (Nhật Bản).
• Mã số thiết kế Denso: 095000-6353.
• Mã định danh Common Rail toàn cầu: DCRI106350.
• Mã phụ tùng OEM gốc: 23670-E0050 (Hino Motors) / VH23670E0010 (Kobelco).
• Áp suất làm việc tiêu chuẩn: 250 bar (áp suất mở kim ban đầu) đến tối đa 1600 bar (áp suất giới hạn trên thanh Rail).
• Kiểu cơ cấu kích hoạt: Van điện từ điện cảm (Solenoid Actuator).
• Đường kính thân kim (Phi): 17 mm.

1.2. Phân tích kết cấu linh kiện rã béc

• Khối đầu béc phun (Nozzle Assembly): Mã hiệu DLLA155P863 (mã dập nổi cơ khí: 155P863). Đầu béc sở hữu cấu trúc đa lỗ phun biên dạng côn, góc phun đạt 155 độ giúp nhiên liệu phân tán đồng đều vào vùng lõm đỉnh piston.
• Đĩa van điều khiển dòng hồi (Orifice Control Valve): Sử dụng đĩa van Denso số 4 (#4). Độ phẳng của mặt đĩa van đạt dung sai mức mi-crô-mét, chịu trách nhiệm triệt tiêu áp suất buồng điều khiển để nhấc ty kim.
• Lò xo phản hồi và ty đẩy (Command Piston & Spring): Giữ kim luôn đóng kín khi cuộn điện từ không nhận được dòng kích từ ECU, ngăn ngừa hiện tượng rò rỉ nhiên liệu tự do vào buồng đốt.

2. Chi Tiết Các Dòng Máy Và Động Cơ Tương Thích Hoàn Toàn

2.1. Động cơ Diesel ứng dụng

• Model động cơ: Hino J05E (Các phiên bản J05E-TA, J05E-TG, J05E-TJ).
• Cấu hình kỹ thuật: Động cơ diesel 4 kỳ, 4 xi-lanh thẳng hàng, dung tích xi-lanh 5.123 lít, tăng áp (Turbocharger), làm mát khí nạp (Intercooler), điều khiển phun điện tử Common Rail, đạt tiêu chuẩn khí thải Euro 3 và Euro 4.

2.2. Danh sách các model máy xúc đào Kobelco tương thích

• Kobelco SK200-8 / SK200-8 Acsera: Dòng máy đào bánh xích phổ thông (dung tích gầu 0.8 - 0.93 m³), hoạt động nhiều nhất tại các công trường san lấp và mỏ đất Việt Nam.
• Kobelco SK210-8 / SK210LC-8: Phiên bản dải xích dài (Long Crawler) tăng cứng gầm, chuyên làm việc địa hình sình lầy hoặc dốc mỏ.
• Kobelco SK210D-8 / SK210DLC-8: Dòng máy chuyên dụng trang bị đường ống búa, kẹp cắt bê tông, tháo dỡ công trình hạng nặng.
• Kobelco SK215SRLC: Dòng máy xúc đào đuôi ngắn (Short Rear Swing) tối ưu không gian quay toa trong đô thị.
• Kobelco SK235SRLC-2: Phiên bản nâng tải trọng đối trọng nhưng giữ phom tròn, sử dụng khối động cơ J05E công suất lớn.

3. Bảng Tra Cứu Mã Phụ Tùng Tương Thích

3.1. Mã số phát triển theo lộ trình công nghệ Denso

• 095000-6353: Mã hoàn thiện cuối cùng, nâng cấp lớp mạ carbon kim cương (DLC) trên ty van để tăng khả năng chống chịu lưu huỳnh trong dầu Diesel.
• 095000-6350 / 095000-6351 / 095000-6352: Các mã béc đời đầu và đời giữa, xuất hiện phổ biến trên các lô máy bãi nhập khẩu trực tiếp từ Nhật Bản.
• 9709500-635: Mã định danh béc phun Denso phân khúc linh kiện thay thế chính hãng sau bán hàng.

3.2. Mã số quản lý của hãng xe và phụ tùng liên quan

• 23670-E0050 / 23670E0050: Mã linh kiện chuẩn trên phần mềm Catalog của Hino Motors.
• VH23670E0050: Mã đóng gói bao bì của hãng máy xúc Kobelco.
• 23910-1440A / 239101440A: Mã cụm ống phân phối dẫn dầu cao áp đầu vào chân kim phun.

4. Dấu Hiệu Nhận Biết Hệ Thống Kim Phun Bị Hỏng Hóc

4.1. Hiện tượng lọt dầu hồi quá giới hạn (Mất áp thanh Rail)

• Biểu hiện kỹ thuật: Động cơ rất khó khởi động khi nguội hoặc không thể nổ máy khi máy nóng. Máy chẩn đoán báo lỗi áp suất nhiên liệu thấp (Mã lỗi P0088 hoặc P0089).
• Cơ chế lỗi: Mặt đĩa van số 4 bị cào xước do cặn bẩn, khiến đường dầu áp suất cao rò rỉ liên tục về đường hồi. Bơm cao áp không thể nén áp suất thanh Rail vượt qua ngưỡng nổ tối thiểu của hộp ECU.

4.2. Hiện tượng kẹt kẹt kẹt ty béc (Đái kim)

• Biểu hiện kỹ thuật: Máy xả khói đen kịt khi tăng ga, máy lịm đi khi vào tải nặng (thực hiện động tác kết hợp nâng cần, quay toa). Tiêu hao nhiên liệu tăng từ 20% trở lên.
• Cơ chế lỗi: Đầu phun DLLA155P863 bị kẹt kẹt hoặc các lỗ phun bị tắc nghẽn, mài mòn rộng lỗ. Nhiên liệu lọt vào buồng đốt dưới dạng giọt lỏng, không thể hòa trộn với không khí dẫn đến hiện tượng cháy muộn, cháy không hết.

4.3. Hiện tượng bỏ máy và gõ thủy lực

• Biểu hiện kỹ thuật: Động cơ rung giật mạnh ở chế độ không tải (Garanti). Nghe thấy tiếng gõ "cọc cọc" kim loại phát ra từ nắp giàn cò.
• Cơ chế lỗi: Cuộn dây điện từ bị chập hoặc ty kim phun bị kẹt cứng ở vị trí đóng/mở hoàn toàn, khiến một xi-lanh không tham gia sinh công (bỏ máy). Nếu béc kẹt mở, lượng dầu đái quá nhiều gây kích nổ sớm làm gõ Piston.

5. Phương Án Sửa Chữa Và Thay Thế Tối Ưu Chi Phí

5.1. Phương án phục hồi cơ khí chính xác (Tiết kiệm 60% chi phí)

• Quy trình thực hiện: Tháo dỡ cụm kim phun đưa lên bàn cân điện tử chuyên dụng (EPS205 hoặc CR825) để kiểm tra biểu đồ lưu lượng lưu lượng nhiên liệu ở các chế độ (LL, VE, VL, EM). Tiến hành thay thế ruột béc rời gồm: Đầu béc mới DLLA155P863 và Đĩa van điều khiển số 4 mới.
• Yêu cầu kỹ thuật: Chỉ sử dụng linh kiện phục hồi từ các nhà sản xuất có thương hiệu uy tín hoặc hàng Denso rời chính hãng để đảm bảo biên độ chịu nhiệt và áp lực cao.

5.2. Phương án thay mới kim phun chính hãng Denso

• Áp dụng: Khi thân kim cũ bị rỗ, ren đầu béc bị cháy hoặc cuộn điện từ Solenoid bị chết om dòng. Thay mới là phương án tối ưu để đưa máy trở lại công trường lớn hoạt động liên tục.

5.3. Quy trình kỹ thuật bắt buộc khi lắp ráp trên máy Kobelco -8

1. Súc rửa đường ống áp lực cao: Hạ thùng chứa dầu Diesel để tháo bỏ nước và cặn bùn. Thổi sạch bằng khí nén áp lực cao đối với thanh Rail và các đường ống dẫn từ bơm lên béc.
2. Đồng bộ hóa bộ lọc: Thay thế bắt buộc bộ đôi lọc dầu tinh và lọc thô tách nước. Tuyệt đối không dùng lại lọc cũ hoặc lọc nhái rẻ tiền.
3. Nạp mã ID Kim Phun (Injector Coding): Trên đầu rắc cắm điện của béc mới luôn có một dải mã Hexadecimal gồm 30 ký tự chứa dữ liệu hiệu chuẩn lưu lượng của riêng cây kim đó. Thợ điện máy bắt buộc dùng phần mềm chẩn đoán chuyên dụng (như Hino Diagnostic Explorer hoặc G-Scan) kết nối qua cổng OBD để nạp mã này vào hộp ECU. Nếu bỏ qua bước này, động cơ sẽ nổ gõ, sai lệch công suất giữa các xi-lanh và không tối ưu lượng dầu.

6. Các Câu Hỏi Liên Quan Đến Kim Phun Kobelco SK200-8

• Trả lời: Không thể. Máy SK330-8 sử dụng động cơ Hino J08E (6 máy), lắp mã béc lớn hơn là 095000-6593 hoặc 095000-6813. Kim của máy SK200-8 (động cơ J05E 4 máy) ngắn hơn về kích thước hình học và có lưu lượng phun nhỏ hơn, nếu lắp lẫn sẽ sai chân ren và sai bản đồ phun điện tử.

• Trả lời: Có hai nguyên nhân kỹ thuật: Thứ nhất, trung tâm phục hồi chưa hiệu chỉnh chính xác hành trình của ty van (Shim chỉnh độ nhấc van chưa chuẩn). Thứ hai, thợ máy chưa tiến hành nhập lại mã ID mới của cây béc đó vào hộp đen ECU, khiến hộp vẫn xuất dòng kích theo thông số của cây béc cũ.

• Trả lời: Chủ máy cần xả nước ở đáy lọc tách nước định kỳ mỗi buổi sáng trước khi nổ máy. Lựa chọn nguồn cung cấp dầu Diesel uy tín, tránh mua dầu lậu lẫn nước tại công trường và thay thế lọc dầu tinh định kỳ sau mỗi 250 đến 300 giờ hoạt động của máy xúc.

Kết Luận
