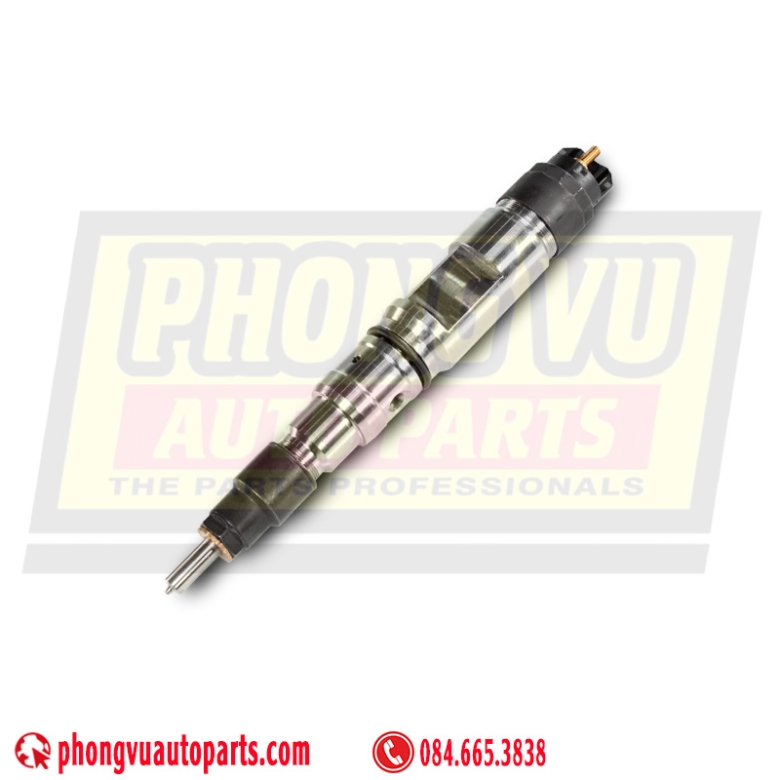

Kim phun Xe Đầu Kéo Mỹ Maxxforce 11, 13, N13 Từ Đời 2010 Đến Nay

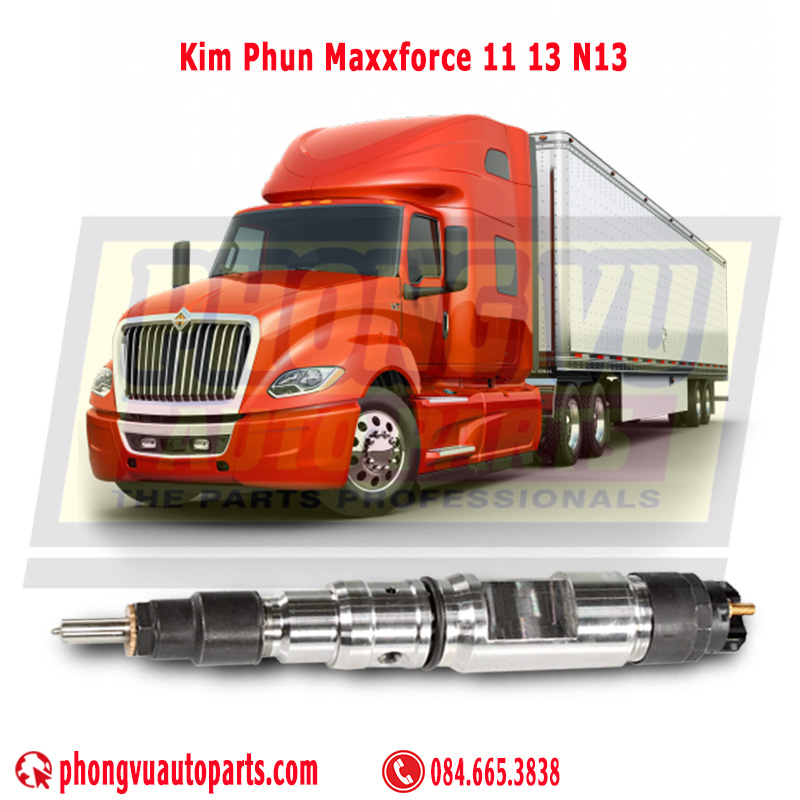

Béc Phun Xe Đầu Kéo Mỹ Maxxforce 11, 13, N13 Từ Đời 2010 Đến Nay

Hệ thống phun nhiên liệu điện tử Common Rail (CRDi) là trái tim quyết định hiệu suất vận hành, mô-men xoắn và mức tiêu hao dầu của các dòng xe đầu kéo Mỹ International. Tại thị trường Việt Nam, các dòng động cơ MaxxForce 11, MaxxForce 13 và Navistar N13 rất phổ biến. Tuy nhiên, việc nhận diện chính xác mã béc phun, mã phụ tùng tương thích theo đúng sơ đồ kỹ thuật là thách thức lớn đối với nhiều chủ xe và thợ máy.


1. Thông Số Kỹ Thuật Hệ Thống Phun Dầu Điện Tử Common Rail Navistar

Các thế hệ động cơ từ MaxxForce đến dòng máy mới nhất hiện nay đều hợp tác phát triển cùng tập đoàn Bosch danh tiếng để tối ưu hóa quá trình phân tách hạt nhiên liệu.

• Áp suất đường dẫn tích áp (Rail Pressure): Đối với động cơ MaxxForce 11 và 13 thế hệ cũ (EPA 10), áp suất đỉnh đạt 1.800 bar đến 2.200 bar. Đối với dòng động cơ N13 và A26 đời mới, áp suất vận hành được nâng cấp lên mức siêu cao áp là 2.500 bar nhằm đáp ứng quy trình đốt cháy triệt để muội than.
• Điện áp béc phun (Solenoid Actuator Voltage): Sử dụng xung điện áp cao dao động từ 48V đến 72V từ hộp đen ECM để đảm bảo tốc độ đóng mở ty kim trong khoảng thời gian từ 1 đến 2 mili-giây.
• Thiết kế lỗ phun (Nozzle Tip Geometry): Gồm 6 đến 8 lỗ phun biên dạng côn được gia công bằng công nghệ tia laser vi chấn (Hydro-erosion machining), giúp các hạt dầu phun ra nhỏ hơn 1/3 đường kính sợi tóc người, tối ưu hóa quá trình hòa khí.
• Chu kỳ phun đa điểm (Multiple Injection): Hộp ECM điều khiển tối đa tới 5 lần phun trong một chu kỳ nén (bao gồm phun mồi trước điểm chết trên, phun chính và phun thứ cấp) để giảm thiểu tiếng gõ máy điện từ và giảm khói đen xả ra môi trường.

2. Danh Sách Mã Kim Phun Và Sự Tương Thích Giữa Các Đời Động Cơ

Việc lắp sai lệch mã béc phun giữa các đời máy sẽ lập tức gây ra lỗi xung mạch điện, bỏ máy hoàn toàn hoặc làm sai lệch góc phun sớm gây cháy đỉnh piston.

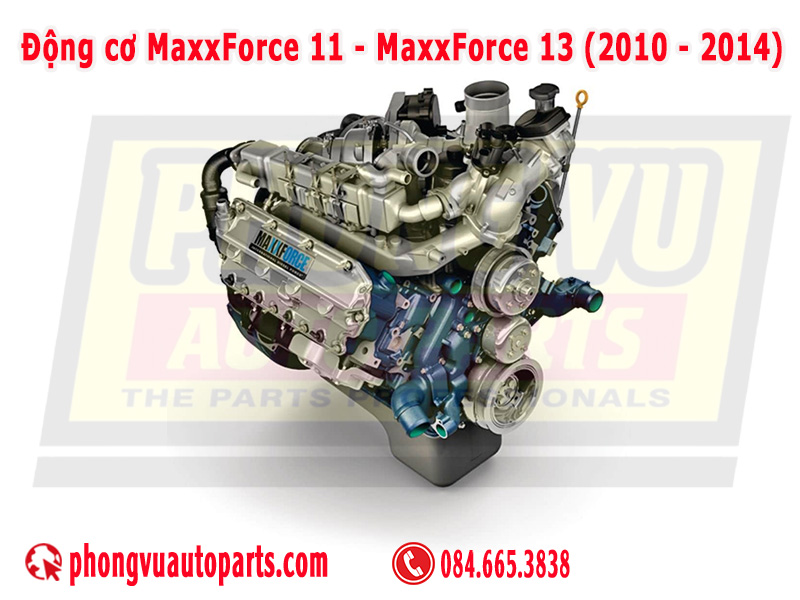

2.1 Động cơ MaxxForce 11 và MaxxForce 13 (Đời 2010 - 2014)

Đây là cấu hình phổ biến nhất trên các dòng xe International ProStar và TranStar đang vận hành tại Việt Nam.

• Cấu hình dòng béc lồi (Thông dụng nhất):

  • Mã Bosch sản xuất mới: 0445124012 (Có thể dùng chung các mã thay thế: 0445124011 hoặc 0445124010)
  • Mã Bosch phục hồi tái bản (Reman): 0986435577
  • Mã phụ tùng OEM Navistar: 5010732R92, 3005783C92, 3007640C93, 3007640C92
  • Dòng xe tương thích: International ProStar, International TranStar

• Cấu hình dòng béc bằng (Đời đầu 2010 - số máy nhỏ):

  • Mã Bosch sản xuất mới: 0445120180
  • Mã Bosch phục hồi tái bản (Reman): 0986435567, 0986435522
  • Mã phụ tùng OEM Navistar: 3005556C91, 5010724R91
  • Dòng xe tương thích: International ProStar thế hệ đầu

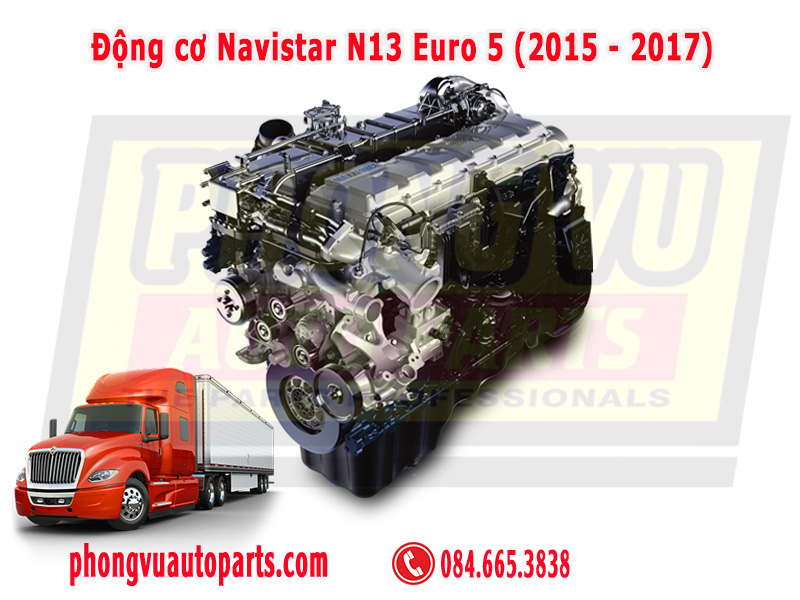

2.2 Động cơ Navistar N13 Euro 5 (Đời 2015 - 2017)

Dòng máy N13 cải tiến hệ thống khí thải sấy cặn bám tăng cường. Mã béc dòng này được thiết kế riêng biệt.

• Mã Bosch sản xuất mới: 0445124043 (Một số lô hàng hiển thị mã tương đương: 0445124045)
• Mã phụ tùng OEM Navistar: 3007640C93, 5010725R92
• Dòng xe tương thích: International ProStar đời cao bản nâng cấp, International WorkStar

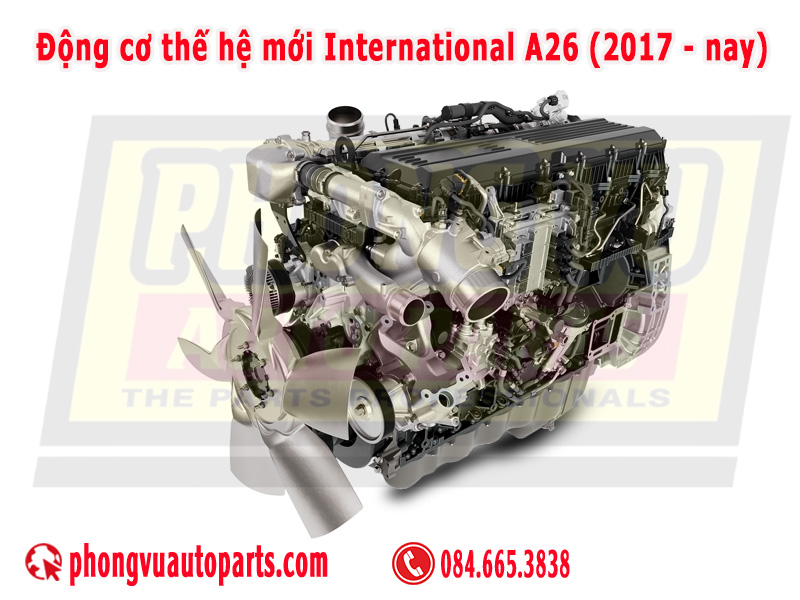

2.3 Động cơ thế hệ mới International A26 (Đời 2017 - Hiện tại)

Được phát triển trên nền tảng máy MAN D26 (Đức) vô cùng bền bỉ, trang bị cho dòng xe thế hệ mới International LT625.

• Mã Bosch sản xuất mới tương ứng: 0445124045
• Mã phụ tùng OEM Navistar: 2517613C91, 7096773C91
• Dòng xe tương thích: Xe đầu kéo thế hệ mới International LT

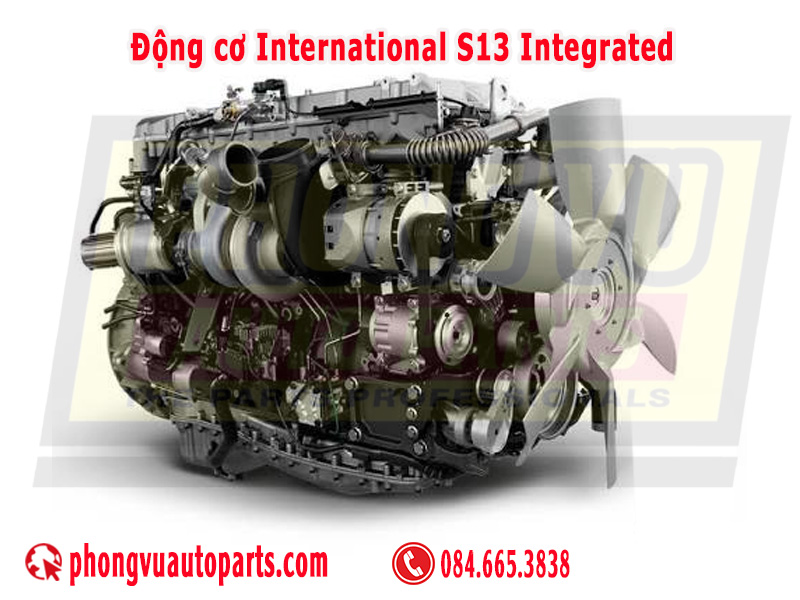

2.4 Khối động cơ tối tân nhất International S13 Integrated (Đời mới nhất)

Đây là bước nhảy vọt công nghệ khi Navistar loại bỏ hoàn toàn cái tên MaxxForce để chuyển sang hệ thống truyền động tích hợp S13 Integrated Powertrain. Khối động cơ này sử dụng chung nền tảng Scania Super danh tiếng của Thụy Điển với công nghệ Common Rail không đường dầu hồi (Returnless Common Rail System).

• Mã phụ tùng OEM gốc (Scania/Traton Group): 2842411, 2613247C91
• Đặc điểm nhận diện: Béc phun siêu cao áp dạng thanh đứng thẳng, triệt tiêu đường ống dẫn dầu hồi kỹ thuật để hạn chế hao hụt áp suất tuyến tính.
• Dòng xe tương thích: Các dòng xe đời mới nhất International LT, International HX Series

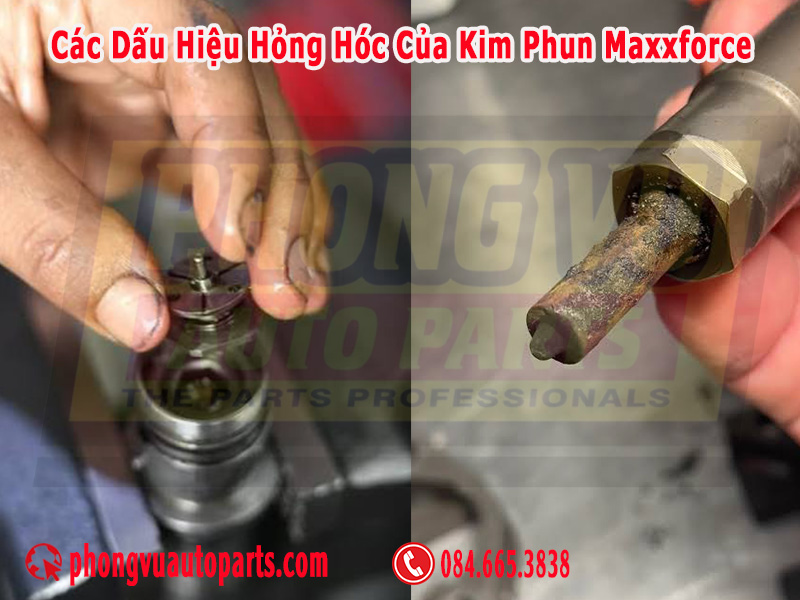

3. Các Dấu Hiệu Hỏng Hóc Hệ Thống Nhiên Liệu Và Mã Lỗi Phổ Biến

Khi hệ thống béc phun gặp sự cố, trên màn hình Taplo của xe đầu kéo Mỹ sẽ hiển thị đèn cảnh báo lỗi động cơ (Check Engine) cùng các mã lỗi chẩn đoán tiêu chuẩn sau:

• Lỗi bỏ máy chập mạch điện (Misfire / Injector Circuit Fault): Hiển thị mã lỗi dạng SPN 651 FMI 5 (Lỗi mạch kim phun số 1) tịnh tiến cho đến SPN 656 FMI 5 (Lỗi mạch kim phun số 6). Động cơ sẽ nổ rung giật dữ dội, xe mất hoàn toàn lực kéo, hao hụt công suất nghiêm trọng khi leo dốc.
• Mất áp suất đường ống Common Rail (Low Rail Pressure): Hiển thị mã lỗi SPN 94 FMI 1 hoặc SPN 157 FMI 1. Nguyên nhân do van triệt hồi (Control Valve) nằm bên trong béc bị mòn lọt bệ, khiến toàn bộ lượng dầu áp cao bị rò rỉ ngược trở lại đường dầu hồi. Hiện tượng thực tế là xe cực kỳ khó nổ máy khi nguội hoặc khi máy đang nóng tắt đi khởi động lại không lên.
• Hiện tượng rốc máy, kích nổ sớm: Đầu béc bị mòn các lỗ phun hoặc kẹt đóng (đái béc), làm nhiên liệu nhỏ giọt liên tục vào buồng đốt ngoài chu kỳ nén. Xe phát ra tiếng gõ kim loại xọc xọc rất lớn khi đạp ga. Nếu không tắt máy xử lý kịp thời, lượng dầu thừa này sẽ gây cháy đỉnh piston hoặc cong tay biên.

4. Phương Án Sửa Chữa Và Quy Trình Cài Đặt Theo Tiêu Chuẩn Toàn Cầu

Đối với hệ thống phun dầu Common Rail áp suất lớn của Mỹ, quy trình sửa chữa bắt buộc phải tuân thủ nghiêm ngặt hai phương án:

Phương án 1: Cân chỉnh và phục hồi kỹ thuật (Chỉ áp dụng cho dòng Maxxforce cũ)

• Thực hiện: Tháo dàn béc phun đưa lên băng thử chuyên dụng kỹ thuật số (Test Bench) để giả lập dòng tua máy. Thay thế các linh kiện cốt lõi như van triệt hồi, ty kim và đầu béc.
• Khuyến cáo kỹ thuật: Phương án này chỉ mang tính tạm thời cho dòng MaxxForce 13 đời cũ nhằm tiết kiệm chi phí. Đối với các dòng động cơ thế hệ mới như N13, A26 và S13, việc phục hồi hầu như không thể đạt được độ kín khít cơ khí ban đầu, tỉ lệ lỗi lại sau thời gian ngắn là rất cao.

Phương án 2: Thay thế cụm béc phun chính hãng và đồng bộ phần mềm

• Thực hiện: Thay thế béc phun nguyên cụm mới 100% từ nhà sản xuất Bosch hoặc Navistar.
• Quy trình đồng bộ (Bắt buộc): Sau khi lắp đặt phần cơ, kỹ thuật viên bắt buộc phải sử dụng phần mềm chẩn đoán chuyên dụng của hãng (Navistar Engine Diagnostics - NED hoặc ServiceMaxx) kết nối qua cổng phần cứng nạp dữ liệu. Tiến hành nạp mã bù trừ lượng phun IQA/IMA gồm các ký tự chữ và số dập chìm trên đầu Solenoid của béc vào hộp đen ECM. Bỏ qua bước này sẽ khiến hộp ECM điều khiển dòng lệnh sai lưu lượng thực tế, gây hiện tượng khói đen hoặc nổ giật.
• Lưu ý ống bắp chuối: Khi thay béc mới trên máy MaxxForce, nhà sản xuất khuyến cáo nên kiểm tra hoặc thay thế ống nối dẫn dầu cao áp (Injector Inlet Connector/Ống bắp chuối). Nếu đầu côn của ống cũ đã bị biến dạng hoặc khuyết, việc siết quá lực sẽ làm rò rỉ áp suất dầu đầu vào béc.

5. Khuyến Cáo Vận Hành Ngăn Ngừa Hư Hỏng Từ Nhà Sản Xuất

Hãng Navistar và Bosch đưa ra các tài liệu khuyến cáo bảo dưỡng hệ thống Common Rail nhằm tránh các chi phí sửa chữa đắt đỏ:

1. Kiểm soát chất lượng lọc nhiên liệu: Hệ thống Common Rail cực kỳ nhạy cảm với tạp chất vi mô và nước ngưng tụ. Phải thay thế bộ đôi lọc thô (lọc tách nước) và lọc tinh chính hãng định kỳ sau mỗi 15.000 km đến 20.000 km. Nước lọt vào hệ thống sẽ gây rỉ sét ty kim và làm thối đầu béc phun ngay lập tức.
2. Chống chạy khan bơm cao áp: Tuyệt đối không chạy xe đến mức cạn kiệt bình dầu Diesel. Việc lọt khí vào đường ống khiến bơm cao áp và kim phun phải chạy khan không có dầu bôi trơn, tạo ra các mạt sắt siêu nhỏ bám thẳng vào buồng Solenoid gây kẹt béc hàng loạt.
3. Vệ sinh định kỳ thùng nhiên liệu: Do điều kiện lưu trữ tại các kho bãi, thùng dầu lâu năm của xe đầu kéo Mỹ thường bị ngưng tụ hơi nước và đóng cặn bùn đáy. Khuyến cáo súc rửa cơ học thùng dầu 1 năm/lần.

6. Các Câu Hỏi Thường Gặp Của Kỹ Thuật Viên

Tôi có thể lấy kim phun của máy MaxxForce 13 đời cũ lắp sang máy Navistar N13 hoặc A26 được không?

• Trả lời: Hoàn toàn không. Dù hình dáng bên ngoài có cấu trúc biên dạng tương đồng, nhưng lưu lượng phun cơ khí, điện trở cuộn dây Solenoid bên trong và sơ đồ cấu hình của hộp ECM giữa các đời máy là khác nhau hoàn toàn. Việc lắp lẫn sẽ dẫn đến xung mạch điện tử và gây cháy hộp điều khiển trung tâm.

Tại sao béc Bosch mã Reman 0986 lại có giá thành rẻ hơn mã 0445 mới tinh?

• Trả lời: Mã đầu 0445... là hàng sản xuất mới nguyên hộp 100% từ nhà máy. Mã đầu 0986... là hàng Remanufactured (hàng cốt cũ được chính Bosch thu hồi về nhà máy, rã toàn bộ linh kiện cũ, thay thế lõi chính hãng mới và kiểm định nghiêm ngặt theo tiêu chuẩn xuất xưởng). Chất lượng hàng Reman đạt khoảng 95% so với béc mới tinh nhưng giá thành tốt hơn, là giải pháp kinh tế được nhiều doanh nghiệp vận tải lựa chọn.

Tại sao sau khi cân béc hoặc thay béc mới, xe chạy thử vẫn nghe tiếng gõ máy cọc cọc khi tăng tốc?

• Trả lời: Hiện tượng này xảy ra do hai nguyên nhân cốt lõi: Kỹ thuật viên chưa dùng phần mềm để nạp lại mã bù trừ IQA dập trên đầu béc vào hộp ECM, khiến hộp vẫn chạy theo lưu lượng của cây béc cũ. Hoặc do ống dẫn dầu cao áp nối vào béc bị biến dạng đầu côn làm hụt áp suất đầu vào béc phun.

 Giải Pháp Tối Ưu Cho Hệ Thống Kim Phun Xe Đầu Kéo Mỹ

Việc nắm rõ hệ thống mã béc phun xe đầu kéo Mỹ MaxxForce 11, 13, N13 cũng như các dòng động cơ thế hệ mới như International A26 và S13 là chìa khóa vàng giúp các chủ xe, doanh nghiệp vận tải và anh em thợ máy làm chủ công nghệ, tiết kiệm hàng chục triệu đồng chi phí sửa chữa. Hệ thống Common Rail của Mỹ vận hành cực kỳ chính xác nhưng cũng rất nhạy cảm với môi trường chất lượng dầu tại Việt Nam.
Để đảm bảo xe đầu kéo luôn vận hành ổn định, đạt hiệu suất lực kéo tối đa và tiết kiệm nhiên liệu, việc lựa chọn đúng mã kim phun Bosch chính hãng (như mã béc quốc dân 0445124012 cho máy MaxxForce 13 hay 2517613C91 cho máy A26) là điều kiện tiên quyết. Bên cạnh đó, quy trình lắp đặt tuyệt đối không được bỏ qua bước thay thế ống nối béc (ống bắp chuối) và đồng bộ nạp mã bù trừ IQA/IMA bằng phần mềm chuyên dụng. Hãy thực hiện bảo dưỡng, thay lọc dầu tách nước định kỳ để bảo vệ "trái tim" của khối động cơ luôn khỏe mạnh trên mọi cung đường.
