KIM PHUN ĐỘNG CƠ ISUZU 4HK1 4JB1 - BOSCH 0445110694: THÔNG SỐ, MÃ TƯƠNG ĐƯƠNG VÀ GIẢI PHÁP ĐỒNG BỘ 100%
Hệ thống phun nhiên liệu tích áp Common Rail (CRDi) đóng vai trò cốt lõi trong việc tối ưu hóa hiệu suất, giảm thiểu khí thải và tiết kiệm nhiên liệu trên các dòng động cơ diesel hiện đại. Trong phân khúc xe tải nhẹ, xe tải trung và động cơ công nghệ Nhật Bản, mã linh kiện
Bosch 0445110694
là một trong những cụm béc phun điện tử phổ biến nhất.
Bài viết này cung cấp cẩm nang chuyên sâu chuẩn kỹ thuật từ nhà sản xuất, giúp các kỹ sư, thợ máy và chủ xe có cái nhìn chính xác 100% về thông số, khả năng lắp lẫn chéo và giải pháp đại tu toàn diện hệ thống nhiên liệu này.

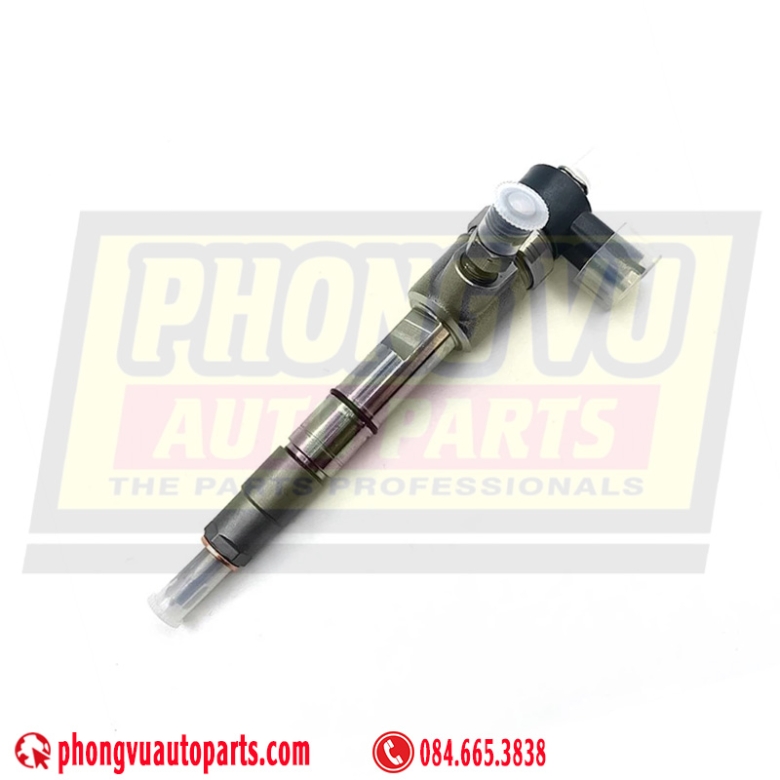

1. Thông số kỹ thuật kim phun BOSCH 0445110694
Kim phun Bosch 0445110694 thuộc thế hệ kim phun CRI2 (Common Rail Injector thế hệ 2) dành cho xe thương mại hạng nhẹ và hạng trung. Cấu trúc cơ học và thủy lực của kim được tính toán tỉ mỉ nhằm chịu đựng áp suất cao áp liên tục trong buồng đốt.
1.1 Sơ đồ cấu phần và linh kiện cốt lõi bên trong
Để phục vụ công tác đại tu và thay thế chi tiết, cấu trúc ruột béc của mã 0445110694 bao gồm các linh kiện tiêu chuẩn sau từ Bosch:
- Mã béc phun (Nozzle Assembly):
DLLA150P2482
(Mã định danh vật lý của Bosch: 0433172482). Đầu béc này có góc phun 150 độ, số lỗ phun tối ưu giúp tơi xốp hạt dầu thô khi đi vào buồng cháy đỉnh piston. - Mã van điều khiển (Control Valve Assembly):
F00VC01359
(Thường gọi là van nấm hoặc ty van béc). Bộ phận này điều tiết lượng dầu hồi, quyết định trực tiếp áp suất đóng mở của kim. - Đầu cắm điện từ (Solenoid Actuator): Sử dụng giắc cắm 2 chân tiêu chuẩn chịu dòng điện xung từ hộp điều khiển ECU.
1.2 Bảng thông số vật lý và vận hành chuẩn nhà máy
| Tiêu chí kỹ thuật | Giá trị thông số | Ghi chú |
|---|
| Hãng sản xuất | Bosch | Nhà máy sản xuất chính hãng |
| Trọng lượng tịnh | 0.65 kg / cây | Đóng gói tiêu chuẩn hộp cân nặng ~0.72 kg |
| Vật liệu thân vỏ | Thép hợp kim hàm lượng carbon cao | Chống mài mòn, chịu nhiệt buồng đốt |
| Áp suất vận hành tối đa | 1400 - 1600 bar | Tùy thuộc vào lập trình áp suất trên ống Rail của ECU |
| Kiểu định danh lưu lượng | Mã IMA (Mã vạch 9 ký tự dập đầu béc) | Bắt buộc nạp vào ECU khi đồng bộ hóa |
2. Dòng xe tương thích
Mã kim phun Bosch 0445110694 thể hiện khả năng ứng dụng cực kỳ linh hoạt khi tương thích hoàn hảo với hai khối động cơ máy dầu danh tiếng của Isuzu là 4HK1 và 4JB1. Sự xuất hiện của dải béc này trải dài từ các dòng xe tải Nhật Bản chính gốc cho đến các dòng xe liên doanh nội địa Trung Quốc.
2.1 Cấu hình động cơ Isuzu 4HK1 (Dung tích 5.2L)
Đối với khối động cơ 4HK1, kim phun Bosch 0445110694
đáp ứng tốt các phiên bản động cơ diesel ứng dụng trên dòng xe tải trung thế hệ từ 2001 đến 2007:
- Isuzu NPR và NPR-HD: Các dòng xe tải nâng tải, xe tải đô thị có mức tải trọng từ 3.5 tấn đến 5 tấn rất phổ biến tại thị trường quốc tế và Việt Nam.
- Isuzu NQR: Dòng xe tải trung công suất lớn (tải trọng khoảng 5.5 tấn) yêu cầu lưu lượng phun dầu mạnh mẽ và áp suất tích áp ổn định trên ống dẫn cao áp.
2.2 Cấu hình động cơ Isuzu 4JB1 và các biến thể liên doanh (Dung tích 2.8L)
Đối với khối động cơ 4JB1, béc phun này được áp dụng cho các phiên bản cải tiến từ ga cơ lên phun dầu điện tử Common Rail đạt tiêu chuẩn khí thải Euro 3 và Euro 4:
- Xe tải JMC (Jiangling Motors): Lắp ráp trực tiếp trên dòng xe tải nhẹ đô thị JMC Carrying (Tải trọng từ 1.9 tấn, 2.4 tấn đến 3.5 tấn) và xe bán tải JMC Boarding hoặc JMC Yuhu đời cũ chạy máy dầu.
- Xe tải JAC Motors: Các phiên bản thuộc dòng JAC L-Series (như JAC L240, JAC L250) trang bị khối động cơ công nghệ Isuzu 2.8L chạy hệ điện Bosch.
- Xe tải FOTON (Foton Motor): Lắp trên dòng Foton Ollin phân khúc tải nhẹ (Ollin 350, Ollin 500) thế hệ Euro 4 sử dụng hệ thống nhiên liệu tích áp thay vì dòng máy cơ truyền thống.
2.3 Các phân khúc máy công trình và thiết bị công nghiệp phụ trợ
Bên cạnh xe tải thương mại, sản phẩm còn tương thích rộng rãi với một số thiết bị xây dựng và máy động lực tĩnh tại:
- Xe nâng hàng (Forklift): Các dòng xe nâng tải trọng lớn từ 3.5 tấn đến 5 tấn của Heli, Hangcha, Lonking sử dụng lốc máy Isuzu 4JB1 hoặc 4JG2 phiên bản điện tử.
- Máy phát điện công nghiệp: Các tổ máy phát điện công nghiệp tầm trung sử dụng đầu nổ diesel đồng bộ hệ thống phun tích áp Common Rail của Bosch để đạt tiêu chuẩn khí thải quốc tế Stage II hoặc Tier II.
3. Mã phụ tùng tương thích
Trong ngành phụ tùng ô tô, một cây kim phun có thể tồn tại dưới nhiều mã số tra cứu khác nhau do chính sách quản lý của từng hãng xe hoặc do các đợt nâng cấp kỹ thuật từ Bosch.
3.1 Các mã kim phun Bosch cùng Series kỹ thuật (Có thể đổi lẫn đồng bộ)
Bosch sản xuất một dải sản phẩm có phôi vỏ, chân ren và sơ đồ mạch điện hoàn toàn giống nhau. Chúng có khả năng thay thế chéo cho nhau miễn là đi theo bộ:
- 0445110691 (Mã tương đương có độ phổ biến cao nhất cho máy 4JB1)
- 0445110693
- 0445110696
- 0445110454 (Mã béc thế hệ tiền nhiệm dùng cho phôi máy Isuzu 4JB1 ga điện)
- 0445110799
- 0445110682
- 0445110520
3.2 Mã tra cứu chính hãng của nhà sản xuất ô tô (OE/OEM Numbers)
Khi kỹ thuật viên nhập mã vào phần mềm quản lý linh kiện hoặc catalogue điện tử của hãng xe tải, kim phun 0445110694 sẽ tương đương với mã số sau:
- Mã phụ tùng gốc JMC: 1112100JQFB1 (Sử dụng tra sơ đồ cấu thành động cơ JMC 4JB1 hoặc JE493 Euro 4).
4. Dấu hiệu hỏng hóc và lỗi kim phun
Do hoạt động trong môi trường áp suất cao lên tới hàng nghìn bar, kèm theo chất lượng dầu diesel tại một số khu vực chứa nhiều tạp chất, hàm lượng lưu huỳnh cao hoặc dễ lẫn nước, béc phun 0445110694 có thể phát sinh lỗi sau 100.000 đến 150.000 km vận hành.
4.1 Triệu chứng lâm sàng trên động cơ
- Hiện tượng bỏ máy (Engine Misfire): Động cơ bị rung giật dữ dội ở chế độ không tải (Garanti). Khi tăng tốc, xe bị hụt ga, máy nổ không đều do một hoặc nhiều xy-lanh không nhận đủ lượng nhiên liệu hoặc nhiên liệu không được phun tơi mịn.
- Khói xả bất thường: Xe xả ra một lượng lớn khói đen do béc phun bị hiện tượng "đái kim" (nhiên liệu nhỏ giọt liên tục vào buồng đốt thay vì phun sương), dẫn đến hiện tượng nhiên liệu cháy không hết. Ngược lại, khói trắng kèm mùi dầu sống xuất hiện khi béc phun bị kẹt đóng hoàn toàn.
- Khó khởi động (Hard Start): Khi cụm van điều khiển F00VC01359 bị mài mòn, lượng dầu hồi (Back leak) ngược về thùng nhiên liệu quá lớn. Điều này khiến bơm cao áp không thể xây dựng đủ áp suất tối thiểu (khoảng 250 bar) trên ống Rail để ECU ra lệnh mở kim khi đề nổ, đặc biệt là khi máy nóng.
4.2 Mã lỗi chẩn đoán (DTC) xuất hiện trên máy quét lỗi
Khi cắm máy chẩn đoán (như Bosch KTS, G-Scan, FCAR) vào giắc OBD2 trên xe, hộp điều khiển ECU thường sẽ lưu lại các mã lỗi như:
- P0201 đến P0204: Lỗi hở mạch hoặc ngắn mạch cuộn dây điện từ kim phun từ xy-lanh 1 đến xy-lanh 4.
- P0087: Áp suất ống Rail quá thấp (Hệ quả trực tiếp của việc kim phun bị tràn dầu hồi quá mức cho phép).
- P0300 / P0301...: Phát hiện bỏ máy ngẫu nhiên hoặc bỏ máy cố định ở một xy-lanh cụ thể.
5. Phương án sửa chữa và thay thế
Khi xác định hệ thống béc phun gặp sự cố, thợ máy có thể lựa chọn hai phương án xử lý dựa trên điều kiện kinh tế và mức độ hư hại thực tế của linh kiện.
5.1 Giải pháp đại tu, phục hồi
Nếu phần vỏ kim và cuộn điện từ (Solenoid) chưa bị biến dạng hoặc cháy om, kỹ thuật viên có thể tiến hành phục hồi béc phun bằng cách thay thế ruột linh kiện:
- Bước 1: Tháo rã kim phun bằng đồ nghề chuyên dụng trên bàn tháo béc bướm.
- Bước 2: Vệ sinh bằng sóng siêu âm toàn bộ các chi tiết cơ khí bên trong.
- Bước 3: Thay thế bộ đôi linh kiện cốt lõi: Thay đầu béc phun mới mã DLLA150P2482 và thay van điều khiển hồi mới mã F00VC01359.
- Bước 4: Cân chỉnh độ dày của các miếng căn (Shim) để điều chỉnh chính xác hành trình ty van và lực nén lò xo.
- Bước 5: Thử nghiệm trên băng thử điện tử (Test bench) để kiểm tra lưu lượng phun ở 4 chế độ: Chạy tải tối đa (VL), Chế độ hồi dầu (LL), Chế độ chạy không tải (VE), và Chế độ mồi (Pre-injection).
5.2 Giải pháp thay mới nguyên cây và quy trình đồng bộ bắt buộc
Trong trường hợp béc phun cũ bị rỉ sét nghiêm trọng do ngập nước hoặc cuộn điện bị hỏng hoàn toàn, việc thay thế nguyên cây kim phun mới là giải pháp tối ưu nhất. Khi thay mới, thợ máy phải tuân thủ nghiêm ngặt hai quy tắc sau:
Quy tắc không trộn lẫn mã đuôi
Tuyệt đối không lắp lẫn lộn một cây béc mã 0445110694 chung với các cây béc mã 0445110691 hay 0445110696 trên cùng một khối động cơ. Sự khác biệt nhỏ trong cấu hình cơ học nội tại sẽ khiến ECU không thể cân bằng dòng tải, gây ra hiện tượng máy nổ giật, gõ cộc cộc do lệch pha lưu lượng. Nếu chuyển đổi sang mã tương đương, bắt buộc phải thay đồng bộ cả dàn 4 cây.
Quy trình nạp mã định danh IMA

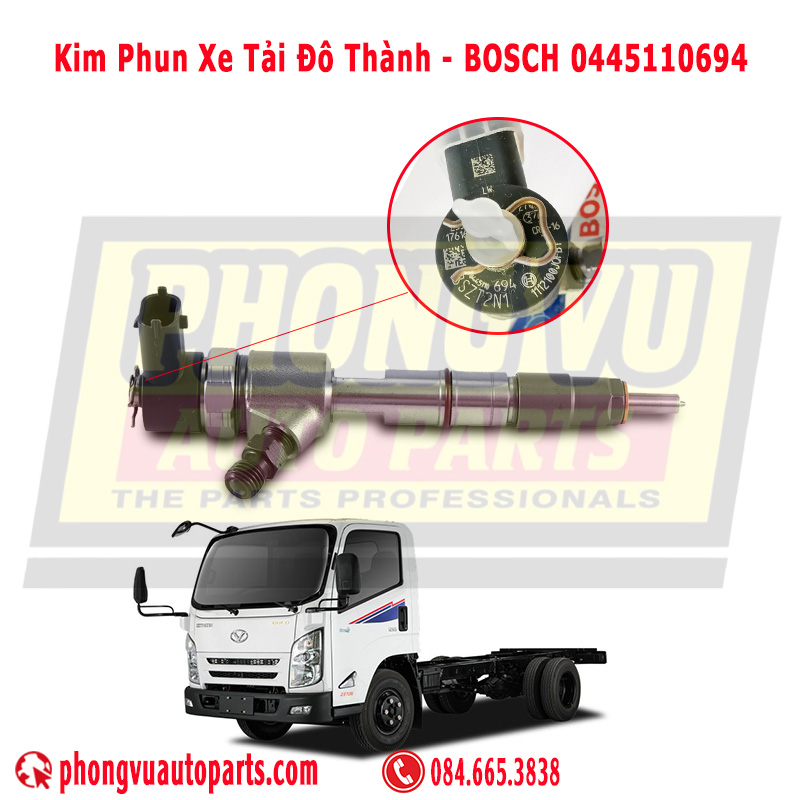

Mỗi cây kim phun Bosch mới xuất xưởng đều được dập một dải mã chữ và số gồm 9 ký tự trên đầu giắc điện (Mã IMA). Mã này chứa dữ liệu hiệu chuẩn chính xác của riêng cây kim đó tại phòng thí nghiệm. Sau khi lắp kim vào máy, thợ bắt buộc phải dùng máy chẩn đoán, truy cập vào phần lập trình của ECU để nhập mã IMA mới này vào đúng vị trí xy-lanh tương ứng. Nếu bỏ qua bước này, động cơ sẽ chạy theo bản đồ phun cũ, dẫn đến hao dầu, khói xả và phát ra tiếng nổ lớn.
6. Các câu hỏi liên quan đến kim phun Bosch 0445110694
Hỏi: Làm thế nào để phân biệt kim phun Bosch 0445110694 chính hãng và hàng nhái?

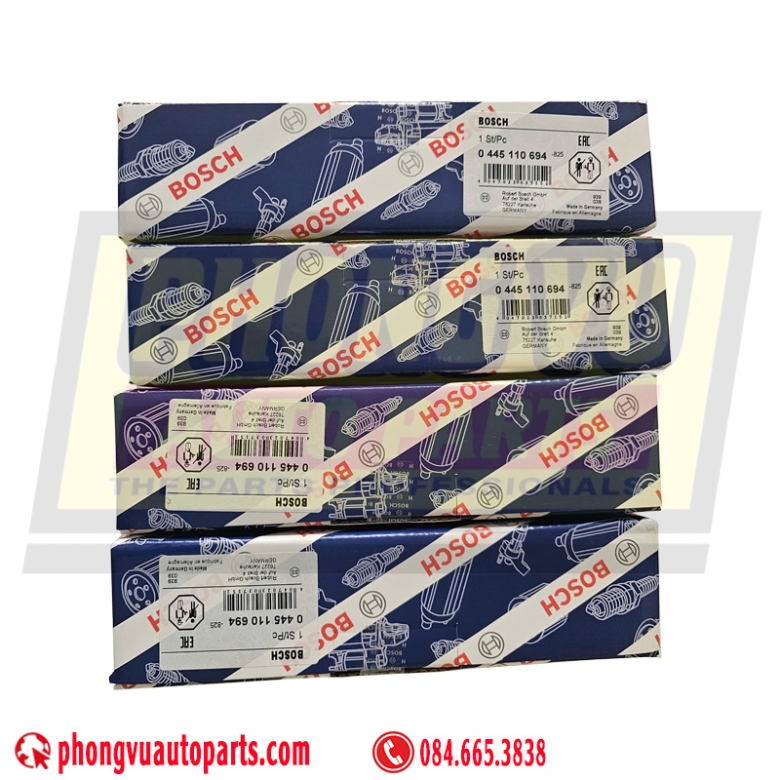

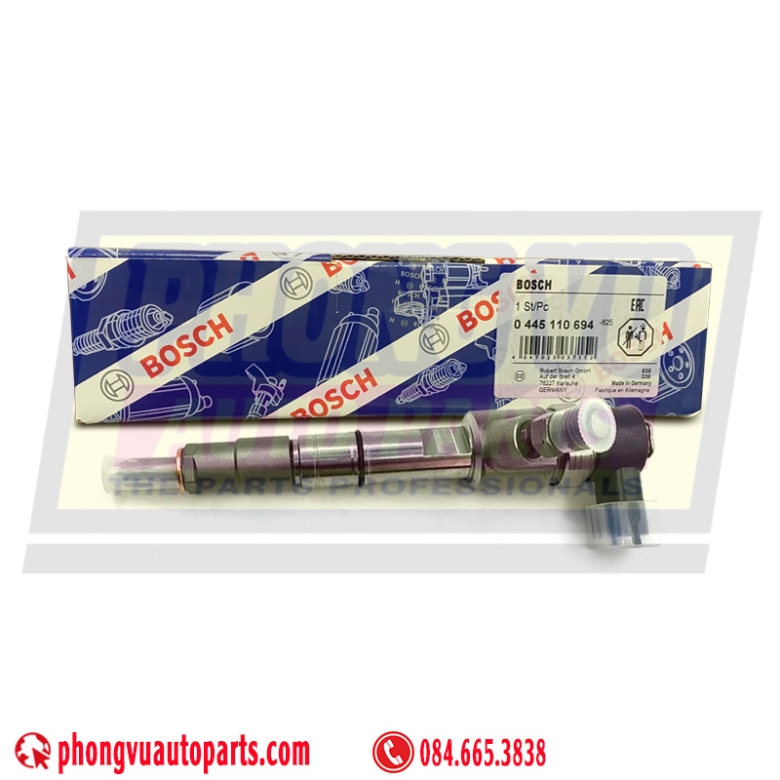

- Trả lời: Kim Bosch chính hãng có nét chữ dập nổi hoặc khắc laser trên thân kim cực kỳ sắc nét, rõ ràng, không bị nhòe mờ. Khi bóc hộp, sản phẩm luôn có một lớp dầu bảo quản mỏng và có tem cào chống hàng giả chứa mã QR bảo mật của Bosch. Hàng nhái Trung Quốc giá rẻ thường có chữ khắc laser rất nông, các đường ren gia công thô và không thể quét mã vạch kiểm tra trên hệ thống Bosch toàn cầu.
Hỏi: Tại sao sau khi thay cả dàn kim phun mới xe vẫn khó nổ và báo lỗi áp suất thấp?
- Trả lời: Lỗi này thường do thợ máy bỏ qua công đoạn súc rửa hệ thống nhiên liệu trước khi lắp kim mới. Nếu trong thùng dầu hoặc ống Rail vẫn còn mạt sắt từ bơm cao áp cũ rơi ra, khi đề nổ, áp lực dầu sẽ đẩy mạt sắt này chui thẳng vào van điều khiển F00VC01359 của kim mới, gây kẹt van đóng mở đường hồi và làm kẹt kim ngay lập tức. Hãy luôn súc rửa thùng dầu và thay mới lọc tinh nhiên liệu chất lượng cao trước khi hạ dàn béc mới xuống máy.
7. Kết luận
Kim phun Bosch 0445110694 là một linh kiện cơ khí chính xác cao, quyết định trực tiếp tới sinh lực của cả hai khối động cơ danh tiếng Isuzu 4HK1 và Isuzu 4JB1. Việc nắm chắc các thông số cấu phần như béc phun DLLA150P2482, van hồi F00VC01359 cũng như nguyên tắc đồng bộ hóa mã IMA sẽ giúp nâng cao tuổi thọ động cơ, tiết kiệm tối đa chi phí vận hành cho doanh nghiệp vận tải. Hãy luôn lựa chọn nguồn cung phụ tùng uy tín và thực hiện bảo dưỡng định kỳ hệ thống lọc dầu để béc phun luôn hoạt động trong trạng thái hoàn hảo nhất
