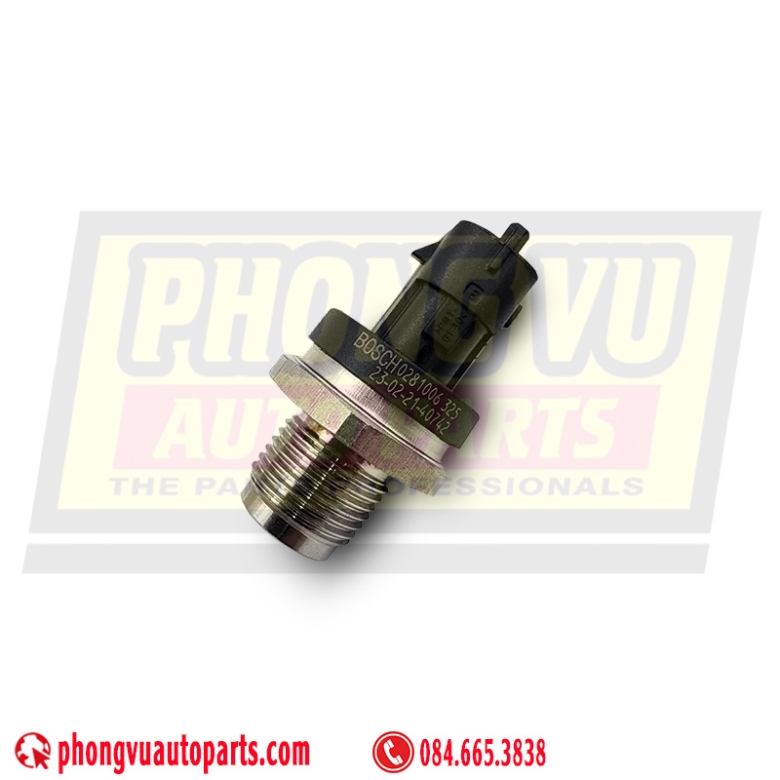

CẢM BIẾN ÁP SUẤT NHIÊN LIỆU BOSCH 0281006325 TƯƠNG THÍCH VỚI ĐỘNG CƠ CUMMINS, XE TẢI VÀ MÁY CÔNG TRÌNH

1. Thông số kỹ thuật chi tiết của Bosch 0281006325 (RDS4 1800 Bar)

• Mã sản xuất: 0 281 006 325 (Mã thay thế cảm biến Bosch 0281002851).
• Ký hiệu kỹ thuật: CR/RPS418/1800/KS.
• Dải áp suất vận hành: Tối đa 1800 Bar (180 MPa).
• Điện áp cung cấp (Vcc): 5V ± 0.25V (Nguồn ổn định từ ECU).
• Điện áp tín hiệu (Vout): 0.5V (tại 0 Bar) – 4.5V (tại 1800 Bar).
• Kích thước chân ren: M18 x 1.5 (Bước ren mịn đặc chủng chịu áp).
• Kiểu giắc cắm: 3 chân dẹt, khớp nối chống nước chuẩn công nghiệp.
• Môi trường làm việc: Chịu nhiệt từ -40°C đến +130°C.

2. Nguyên lý hoạt động và Thông số điện áp chuẩn cho thợ máy

• Chân 1 (Mát - Ground): Thông mạch với mát của hộp ECU (0V).
• Chân 3 (Nguồn - Supply): Nhận 5V ổn định từ ECU. Nếu chân này mất áp, cảm biến sẽ không hoạt động.
• Chân 2 (Tín hiệu - Signal): Truyền điện áp phản hồi về ECU.
  • Chìa khóa ON (Máy chưa nổ): Điện áp chuẩn là 0.5V.
  • Chế độ không tải (Garanti): Điện áp dao động khoảng 1.2V - 1.5V.
  • Đạp ga tối đa: Điện áp có thể lên đến 4.0V - 4.5V.

3. Danh mục ứng dụng chi tiết theo dòng xe và động cơ

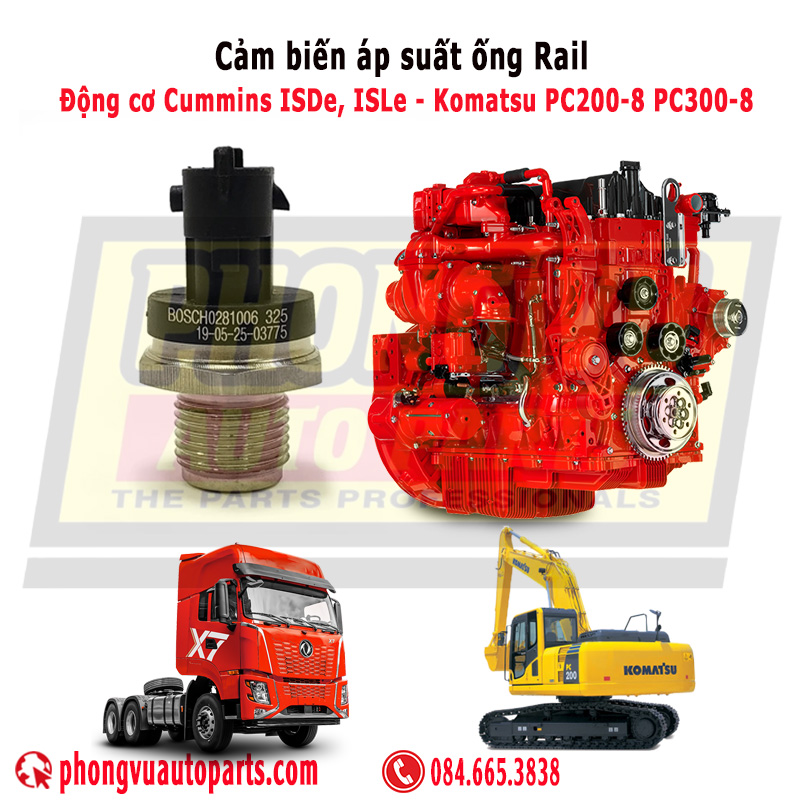

3.1. Các dòng xe tải và xe khách phổ biến

• Cảm biến áp suất rail Dongfeng Cummins ISDe ISLe: Đây là ứng dụng phổ biến nhất tại Việt Nam, lắp cho các dòng xe tải Dongfeng 3 chân, 4 chân, xe đầu kéo nhập khẩu.
• Cảm biến ống rail Thaco Auman Cummins: Sử dụng trên các dòng xe Auman lắp động cơ Cummins điện tử thế hệ mới.
• Cảm biến 0281006325 xe Ford Cargo F250: Ứng dụng rộng rãi trên dòng Ford Cargo C816, C1119, C1519, C1719 và dòng xe bán tải F-250 Diesel.
• Phụ tùng Common Rail Volkswagen Constellation Delivery: Lắp cho xe tải VW Constellation (13.190, 17.280, 24.280) và xe khách Volksbus (8.160OD, 9.160OD).
• Cảm biến áp suất rail Iveco Eurocargo Tector: Dùng cho các dòng Iveco Tector 4, Tector 6 và dòng Eurocargo huyền thoại.
• Cảm biến nhiên liệu xe tải Kamaz GAZ Valdai: Phổ biến trên các dòng xe tải Nga thế hệ Euro 4, Euro 5.
• Cảm biến áp suất dầu Tata Prima Bosch: Dòng xe tải nặng cao cấp của Tata Ấn Độ.

3.2. Máy công trình và Thiết bị chuyên dụng

• Cảm biến áp suất nhiên liệu Komatsu PC200-8 PC300-8: Các thợ máy xúc đào chắc chắn không lạ gì mã này trên các dòng máy Komatsu trừ 8 (PC200-8, PC220-8, PC300-8, PC350-8).
• Phụ tùng Common Rail động cơ SAA6D107E: Đây là động cơ 6 xy lanh trang bị trên nhiều thiết bị đào, ủi của Komatsu.

4. Danh sách mã phụ tùng tương đương

• Mã Bosch gốc: 0281006325, 0281002851.
• Cảm biến áp suất rail Cummins: 5297641, 5260246, 3974092.
• Cảm biến áp suất Komatsu: 6754-72-1212, 6754721212.
• VAG (Volkswagen/Audi): 2T2906051B.
• Ford: BG6X9F479CA, BG6X-9F479-CA.
• Iveco / Fiat: 42567283, 42574913.
• DAF: 1705135.
• Solaris: 0120301171.

5. Dấu hiệu hỏng hóc và Mã lỗi máy chẩn đoán (DTC)

1. Lỗi P0191 P0193 cảm biến áp suất rail: Hai mã lỗi kinh điển trên máy chẩn đoán G-Scan, Launch hay FCAR.
2. Lì máy, xe không bốc: Do ECU không kiểm soát được áp suất nên giới hạn công suất động cơ (Limp Mode).
3. Khó nổ máy: Đặc biệt là khi khởi động nguội hoặc sau khi đỗ xe lâu.
4. Rung giật, khói đen: Lượng dầu phun bị sai lệch gây cháy không hết.

6. Phương án sửa chữa và thay thế chuyên nghiệp cho thợ

6.1. Cách đo kiểm 0281006325 còn sống hay chết

• Kiểm tra nguồn cấp: Rút giắc cảm biến, bật khóa điện (ON), đo chân số 3 với mát xe phải đạt 5V. Nếu không có 5V, kiểm tra lại dây dẫn từ ECU hoặc hỏng nguồn trong ECU.
• Đo tín hiệu hồi tiếp: Cắm giắc lại, dùng kim chọc vào dây chân số 2. Nổ máy ở chế độ không tải, điện áp phải nhảy đều theo nhịp ga. Nếu điện áp đứng yên ở 0.5V mặc dù đã đạp ga, cảm biến đã bị "đơ" màng silicon.

6.2. Quy trình thay thế và Lưu ý kỹ thuật

• Vệ sinh tuyệt đối: Trước khi tháo cảm biến cũ, dùng RP7 và khí nén thổi sạch cát bụi quanh chân ren. Chỉ một hạt cát nhỏ rơi vào thanh Rail cũng có thể làm tắc kim phun ngay lập tức.
• Sơ đồ chân Bosch 0281006325: Khi thay giắc cắm mới (nếu giắc cũ bị cháy), thợ phải đấu đúng thứ tự 1-Mát, 2-Tín hiệu, 3-Nguồn 5V. Đấu nhầm chân có thể làm cháy cảm biến mới hoặc hỏng cổng tín hiệu trên ECU.
• Lực siết: Sử dụng đầu khẩu (tuýp) 27mm hoặc 24mm (tùy đời), siết lực khoảng 70Nm. Đừng quên kiểm tra long đền thép đi kèm.

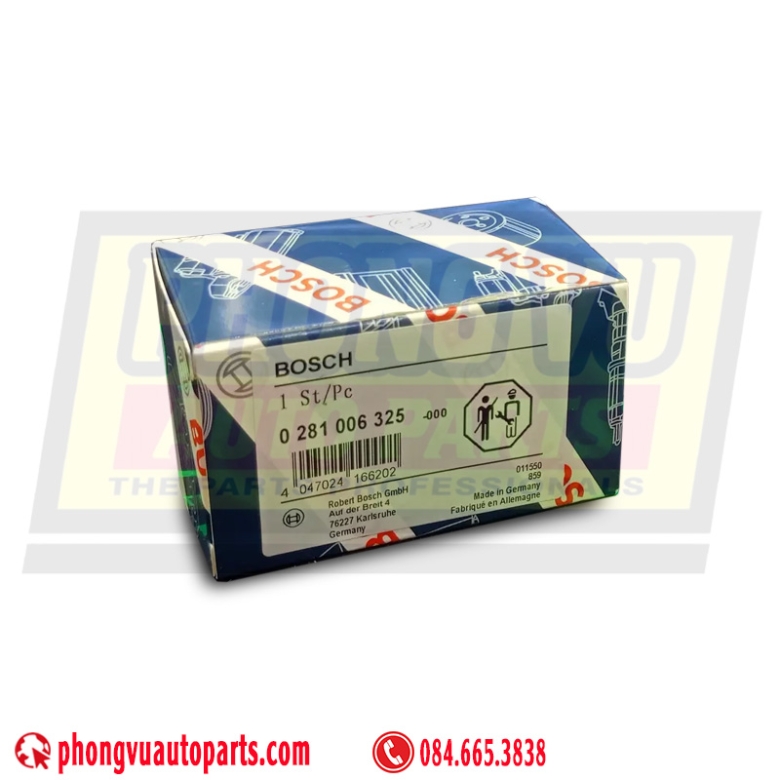

7. Cách phân biệt hàng Bosch chính hãng và hàng nhái

• Chữ khắc Laser: Hàng Bosch xịn có mã 0281006325 khắc laser mờ màu xám, cực kỳ sắc nét. Hàng nhái thường in mực đen hoặc khắc nông, thô.
• Mã QR: Quét mã trên vỏ hộp để kiểm tra tính duy nhất của sản phẩm.
• Đầu cảm biến: Hàng xịn có phần màng silicon bên trong được bảo vệ rất kỹ, không có vết keo thừa.

8. Kết luận
