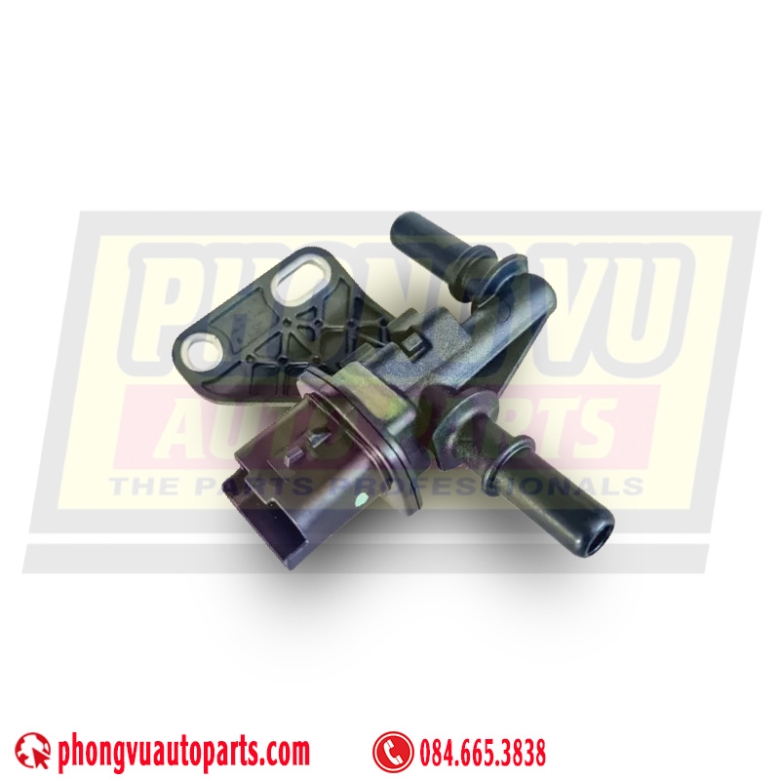

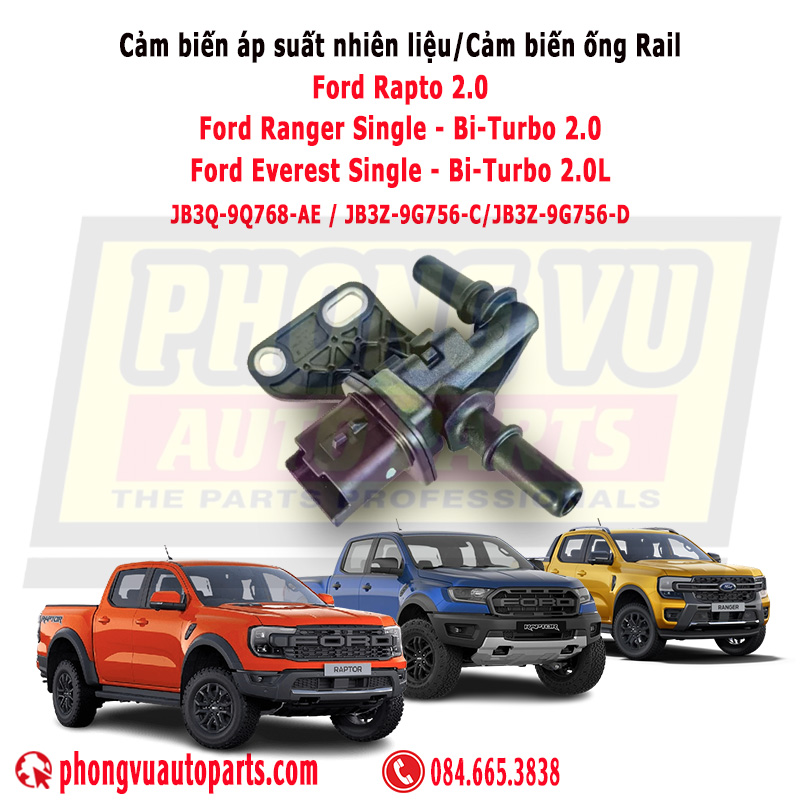

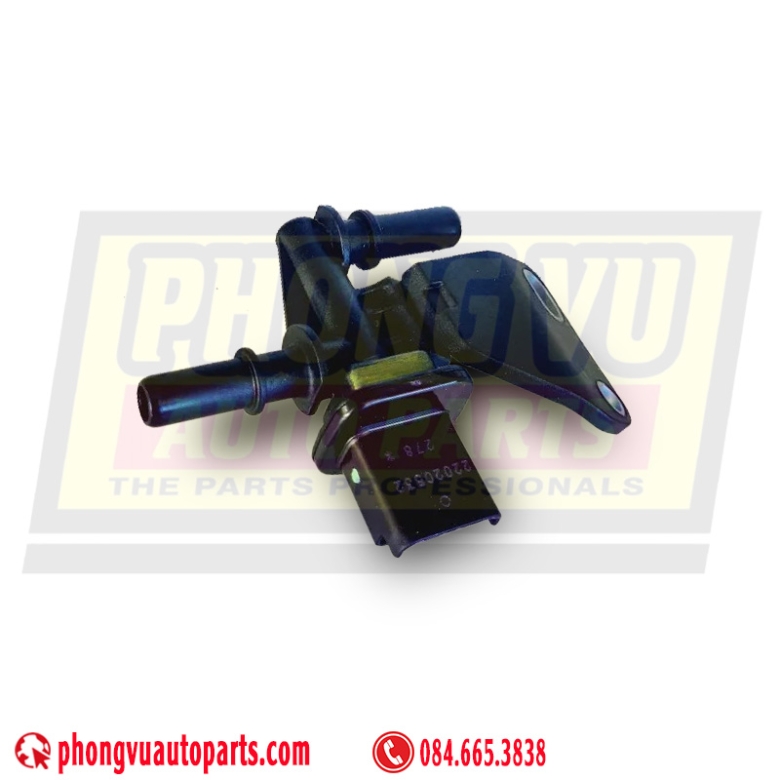

Cảm Biến Áp Suất Nhiên Liệu (Cảm Biến Ống Rail) Ford Raptor 2.0, Ranger & Everest 2.0L

Giải pháp xử lý lỗi áp suất rail P0191, P0087, P0088 cho động cơ EcoBlue Diesel

Tổng quan sản phẩm

Cảm biến áp suất nhiên liệu (Fuel Rail Pressure Sensor) là một trong những linh kiện quan trọng nhất trong hệ thống Common Rail trên các dòng xe:

• Ford Ranger 2.0L Single Turbo & Bi-Turbo
• Ford Ranger Raptor 2.0L Bi-Turbo
• Ford Everest 2.0L Single Turbo & Bi-Turbo

Đây là dòng động cơ Diesel EcoBlue thế hệ mới, yêu cầu cảm biến áp suất rail có độ chính xác rất cao để đảm bảo hiệu suất và tiêu chuẩn khí thải.

Cảm biến được lắp trực tiếp trên ống rail cao áp, đóng vai trò đo áp suất nhiên liệu và gửi tín hiệu về ECU để điều khiển toàn bộ quá trình phun.

Mã phụ tùng chuẩn OEM

Nhóm mã chính

• JB3Q-9G756-AB
• JB3Q-9G756-AC
• JB3Q-9G756-AD
• JB3Q-9G756-AE

Nhóm mã thay thế mới nhất

• JB3Z-9G756-A
• JB3Z-9G756-B
• JB3Z-9G756-E

Đây là các mã thuộc nhóm 9G756 của Ford, tương ứng với cảm biến áp suất nhiên liệu rail.

Các mã này có thể thay thế chéo theo nguyên tắc:

• Đời mới thay được đời cũ
• Không nên lắp ngược đời

Ứng dụng thực tế theo từng dòng xe

Ford Ranger 2.0L

• Ranger XLS, XLT (Single Turbo)
• Ranger Wildtrak (Bi-Turbo)

Ford Ranger Raptor 2.0L

• Raptor Bi-Turbo (2018 – 2022)

Ford Everest 2.0L

• Everest Trend (Single Turbo)
• Everest Titanium (Bi-Turbo)

Tất cả các dòng trên đều sử dụng cùng một loại cảm biến áp suất rail, chỉ khác mã theo năm sản xuất.

Nguyên lý hoạt động

Cảm biến hoạt động theo nguyên lý chuyển đổi áp suất thành tín hiệu điện:

• Áp suất nhiên liệu trong rail tác động lên phần tử cảm biến
• Tín hiệu điện áp thay đổi từ khoảng 0.5V đến 4.5V
• ECU tiếp nhận tín hiệu và tính toán lượng phun phù hợp

Hệ thống hoạt động theo vòng lặp kín, giúp động cơ duy trì áp suất nhiên liệu ổn định trong mọi điều kiện vận hành.

Thông số kỹ thuật

• Loại: cảm biến áp suất cao (High Pressure Rail Sensor)
• Dải đo: khoảng 200 – 2000 bar
• Điện áp tín hiệu: 0.5 – 4.5V
• Số chân: 3 chân
• Vị trí lắp: trên ống rail cao áp

Đây là chuẩn chung của cảm biến dùng trên động cơ Diesel Euro 5 – Euro 6.

Dấu hiệu hư hỏng thường gặp

Khi cảm biến áp suất rail gặp lỗi, xe sẽ xuất hiện các hiện tượng:

• Đèn Check Engine bật
• Xe yếu, hụt ga, tăng tốc kém
• Máy rung, không ổn định
• Khó nổ hoặc chết máy
• Xe vào chế độ an toàn

Các mã lỗi phổ biến:

• P0191: sai lệch tín hiệu áp suất
• P0087: áp suất nhiên liệu thấp
• P0088: áp suất nhiên liệu cao

Đây là những lỗi rất phổ biến trên các dòng Ranger và Everest máy dầu 2.0.

Nguyên nhân gây hư hỏng

• Nhiên liệu bẩn, chứa nước
• Áp suất rail dao động lớn trong thời gian dài
• Lão hóa linh kiện theo thời gian
• Lỗi giắc cắm hoặc dây điện

Trong điều kiện sử dụng tại Việt Nam, chất lượng nhiên liệu là yếu tố ảnh hưởng lớn đến tuổi thọ cảm biến.

Cách phân biệt lỗi cảm biến và lỗi hệ thống nhiên liệu

Đây là bước quan trọng giúp tránh thay sai phụ tùng:

• Áp suất rail nhảy bất thường: thường do cảm biến
• Áp suất thấp ổn định: thường do bơm cao áp hoặc SCV
• Lỗi xuất hiện ngẫu nhiên: kiểm tra cảm biến và dây điện

Sử dụng máy chẩn đoán để đọc dữ liệu thực là cách chính xác nhất.

Hướng dẫn thay thế đúng kỹ thuật

• Vệ sinh sạch khu vực rail trước khi tháo
• Không để bụi bẩn lọt vào hệ thống nhiên liệu
• Siết đúng lực, tránh hư ren
• Kiểm tra giắc cắm và dây điện
• Xóa lỗi sau khi thay

Việc thay sai kỹ thuật có thể gây rò rỉ hoặc sai tín hiệu áp suất.

Lợi ích khi thay đúng cảm biến chính hãng

• Động cơ vận hành ổn định
• Tăng khả năng tăng tốc
• Giảm tiêu hao nhiên liệu
• Bảo vệ kim phun và bơm cao áp
• Hạn chế lỗi tái phát

Việc sử dụng cảm biến đúng chuẩn OEM giúp hệ thống Common Rail hoạt động chính xác và bền bỉ hơn.

Khi nào nên thay cảm biến

Nên thay trong các trường hợp:

• Lỗi P0191 xuất hiện nhiều lần
• Áp suất rail không ổn định
• Đã kiểm tra bơm và SCV nhưng không phát hiện lỗi
• Xe vận hành bất thường dù đã bảo dưỡng

Không nên thay khi chưa kiểm tra tổng thể hệ thống nhiên liệu.

Kết luận

Cảm biến áp suất nhiên liệu ống rail trên Ford Raptor, Ranger và Everest 2.0L là linh kiện cốt lõi của hệ thống Common Rail. Với các mã OEM JB3Q-9G756 và JB3Z-9G756, đây là dòng cảm biến thế hệ mới có độ chính xác cao và tương thích hoàn toàn với động cơ EcoBlue.

Việc hiểu rõ mã phụ tùng, nguyên lý hoạt động và dấu hiệu hư hỏng giúp chẩn đoán chính xác, tránh thay sai linh kiện và tối ưu chi phí sửa chữa. Đây cũng là một trong những phụ tùng có tần suất hư hỏng cao trong thực tế vận hành, đặc biệt trong điều kiện nhiên liệu chưa ổn định.
