Cảm Biến Áp Suất Ống Rail 499000-6120 & 499000-6121: Giải Pháp Dứt Điểm Lỗi Gõ Máy Trên Toyota Hilux, Fortuner

1. Tổng quan về cảm biến áp suất ống Rail 499000-6120 và 499000-6121

1.1. Sự khác biệt giữa mã 6120 và 6121

• 499000-6120: Là mã đời đầu do Denso sản xuất cho các dòng Toyota KD thế hệ thứ nhất.
• 499000-6121: Là phiên bản nâng cấp hoàn thiện hơn, thay thế cho mã cũ với khả năng chống nhiễu tín hiệu và độ bền màng ngăn tốt hơn.
• Tính tương thích: Chúng hoàn toàn giống nhau về kích thước ren, chân cắm và dải điện áp phản hồi.

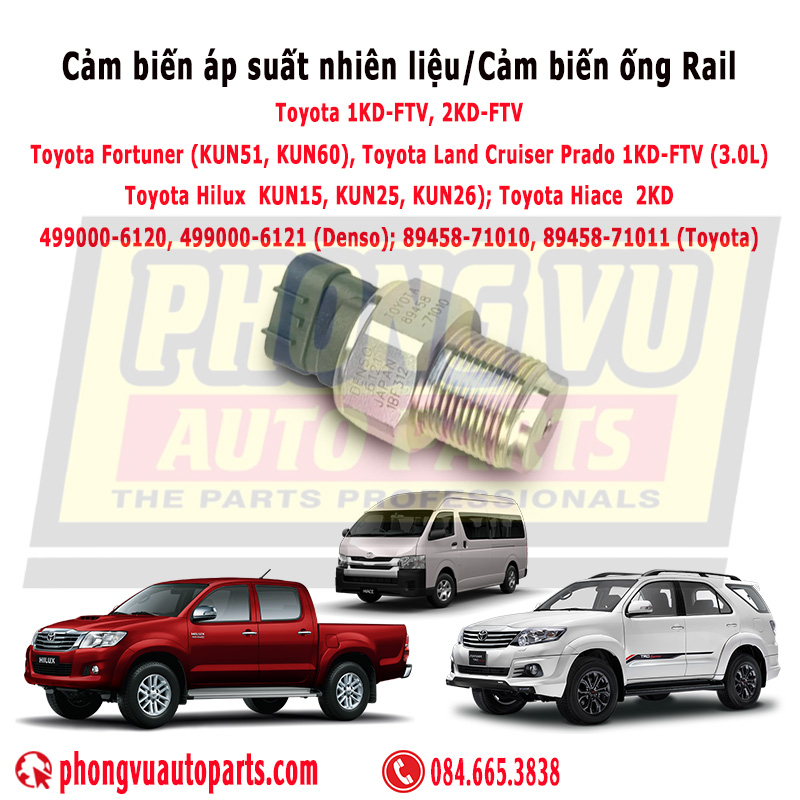

1.2. Ứng dụng phổ biến tại thị trường Việt Nam

• Toyota Fortuner: Dòng máy dầu 2.5G đời 2009 - 2016.
• Toyota Hilux: Động cơ 2.5L và 3.0L đời 2005 - 2015.
• Toyota Hiace: Xe khách "cá mập" máy dầu.
• Toyota Land Cruiser Prado: Động cơ 1KD-FTV (3.0L).

2. Thông số kỹ thuật chi tiết cảm biến Denso 499000-6121

• Thương hiệu: Denso Japan (Linh kiện chính hãng Toyota).
• Mã sản phẩm: 499000-6120 / 499000-6121.
• Mã Toyota tương ứng: 89458-71010 / 89458-71011.

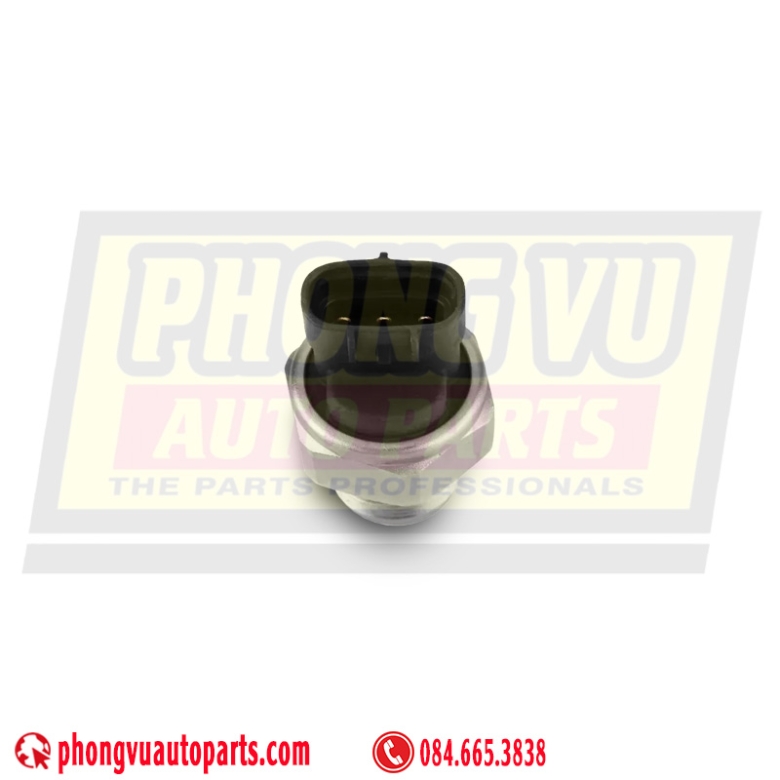

• Loại chân cắm: 3 chân ngang (Nguồn 5V - Mát - Tín hiệu).
• Điện áp tín hiệu: 0.5V (tĩnh) đến 4.5V (đỉnh).
• Kích thước ren: M18 x 1.5.
• Áp suất làm việc: Lên đến 180 MPa (1800 Bar).

3. Cấu tạo và Nguyên lý hoạt động chuyên sâu

3.1. Cấu tạo vật lý

1. Lõi cảm biến (Sensing Element): Thường là một màng Silicon Micro-machined tích hợp các điện trở piezo.
2. Thân thép cường độ cao: Chịu được áp suất nén cực lớn từ bơm cao áp mà không bị biến dạng.
3. Mạch xử lý ASIC: Chuyển đổi các biến thiên cơ học của màng ngăn thành tín hiệu điện áp Analog gửi về hộp đen (ECU).

3.2. Nguyên lý vận hành trên động cơ Toyota

• Áp suất thấp: Điện áp chân tín hiệu về ECU thấp (khoảng 1.0V - 1.2V khi nổ không tải).
• Áp suất cao: Khi đạp ga, áp suất tăng, điện áp trả về có thể lên tới 3.5V - 4.0V.
  ECU dựa vào đây để điều khiển thời gian mở kim phun (Injector Timing). Nếu cảm biến báo sai, kim phun sẽ mở quá sớm hoặc quá lâu, gây ra hiện tượng gõ máy.

4. Dấu hiệu hỏng hóc và các mã lỗi thường gặp

4.1. Triệu chứng lâm sàng

• Tiếng gõ "lạch cạch" đặc trưng: Máy nổ rất to khi tăng tốc hoặc ép ga, tiếng kêu như tiếng kim loại va chạm (do phun dầu sớm).
• Máy khó khởi động: Phải đề rất dài, thậm chí phải mồi dầu.
• Khói đen mù mịt: Phun dư nhiên liệu do ECU hiểu sai áp suất dầu thực tế.
• Mất công suất: Xe bị lì, đạp ga không vọt, đèn "cá vàng" (Check Engine) sáng.

4.2. Mã lỗi chẩn đoán (DTC)

• P0190: Lỗi mạch cảm biến áp suất ống Rail (Fuel Rail Pressure Sensor Circuit Malfunction).
• P0192: Tín hiệu áp suất thấp (Low Input) - Thường do đứt dây hoặc hỏng linh kiện bên trong.
• P0193: Tín hiệu áp suất cao (High Input) - Thường do chập dây hoặc hỏng màng cảm biến.

5. Phương án sửa chữa và quy trình thay thế chuẩn 100%

5.1. Cách đo kiểm bằng đồng hồ vạn năng (VOM)

1. Bước 1: Rút giắc, bật khóa ON. Đo chân nguồn (5V). Nếu không có 5V, kiểm tra cầu chì và đường dây từ ECU.
2. Bước 2: Cắm giắc, nổ máy. Đo chân tín hiệu. Nếu nổ cầm chừng mà điện áp nhảy liên tục từ 0V lên 5V hoặc đứng yên ở 0.5V, cảm biến đã chết.
3. Bước 3: Lên ga đều. Tín hiệu phải tăng dần đều theo vòng tua máy. Nếu tín hiệu bị ngắt quãng, cảm biến bị lỗi ở một dải áp suất nhất định.

5.2. Hướng dẫn thay thế an toàn

• Vệ sinh: Sử dụng vòi xịt hơi làm sạch hoàn toàn khu vực đuôi ống Rail. Một hạt cát rơi vào lỗ cảm biến có thể làm "tèo" luôn bộ béc phun (kim phun).
• Mở cảm biến: Dùng tuýp 27 chuyên dụng. Tránh dùng mỏ lết làm biến dạng giác lục của cảm biến.
• Lắp đặt: Thoa một chút dầu Diesel sạch lên ren trước khi vặn. Siết đủ lực (khoảng 35-40 Nm).
• Xả gió: Sau khi lắp, đề nổ máy và kiểm tra rò rỉ dầu tại chân ren.

6. Kinh nghiệm mua hàng và phân biệt thật - giả (Fake)

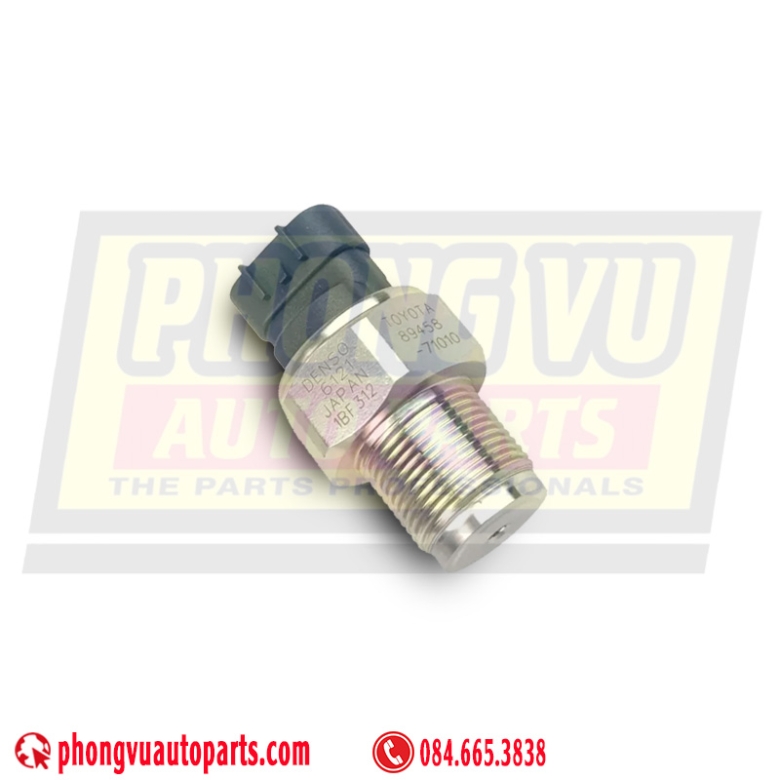

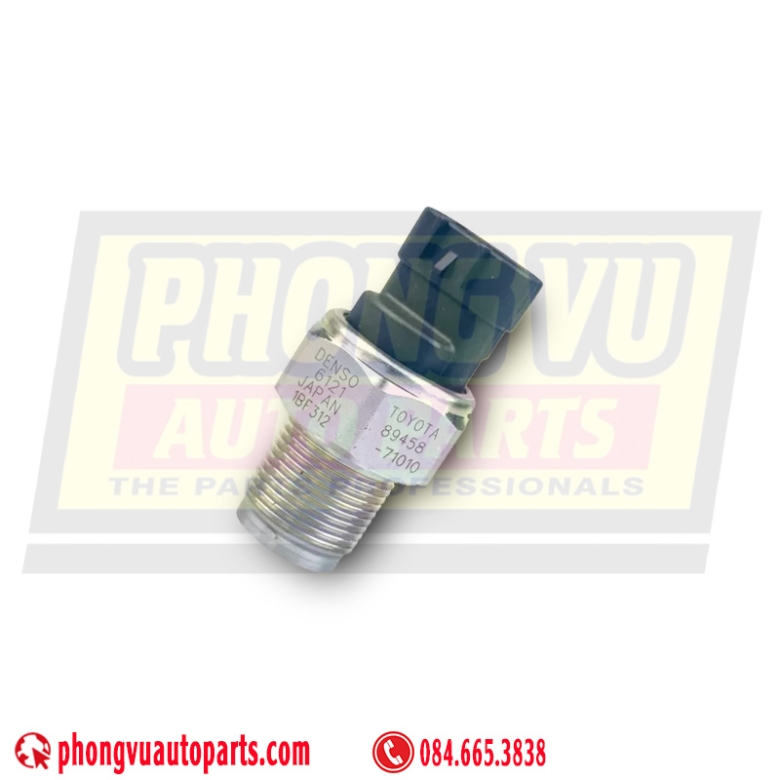

1. Chữ khắc trên thân: Hàng Denso xịn có mã 499000-6121 khắc laser cực thanh nhưng rõ nét. Hàng nhái thường dập chữ dày, nhòe.
2. Màu sắc nhựa: Nhựa giắc cắm hàng xịn đen bóng, dẻo. Hàng nhái nhựa giòn, màu đen xỉn hoặc xám.
3. Giá thành: Đừng tin vào các loại cảm biến 200k - 300k. Một con cảm biến chuẩn cho Hilux/Fortuner không bao giờ có giá dưới 1 triệu đồng.

7. Các mã phụ tùng tương đương và Sản phẩm liên quan

• 89458-71010 (Dùng cho Hilux/Fortuner đời 2005-2011).
• 89458-71011 (Dùng cho đời 2012-2015).
• 8-98119790-0 (Mã tương đương trên một số dòng Isuzu sử dụng hệ thống Denso tương tự).
