Van SCV Bosch 1465ZS0071 - Van SCV Yuchai Weichai 0928400689

Van SCV Bosch 1465ZS0071 (0928400689): Phân Tích Kỹ Thuật Chuẩn Hãng, Ứng Dụng Thực Tế & Hướng Dẫn Chẩn Đoán Chính Xác

Van SCV Bosch 1465ZS0071 (tương đương 0928400689) là van điều lượng nhiên liệu (Fuel Metering Valve) lắp trên bơm cao áp Bosch trong hệ thống Common Rail fuel system. Đây là linh kiện điều khiển lưu lượng nhiên liệu đầu vào bơm, từ đó quyết định trực tiếp đến khả năng tạo áp suất Rail của toàn bộ hệ thống.

Bài viết này được xây dựng theo tiêu chuẩn kỹ thuật – loại bỏ hoàn toàn yếu tố marketing, chỉ giữ lại thông tin có thể đối chiếu theo nguyên lý Bosch.

1. Định danh chính xác mã phụ tùng

Đây là bước quan trọng nhất để tránh nhầm lẫn khi thay thế.

• Mã Bosch (Zexel): 1465ZS0071
• Mã Bosch quốc tế: 0 928 400 689 (0928400689)

Hai mã này là tương đương kỹ thuật, sử dụng cùng một thiết kế van.

2. Phân loại kỹ thuật của van SCV

Van 1465ZS0071 thuộc nhóm:

• SCV (Suction Control Valve)
• Fuel Metering Valve
• IMV (Inlet Metering Valve)

Điểm cần hiểu đúng:

• Van không điều khiển áp suất Rail trực tiếp
• Van điều khiển lưu lượng nhiên liệu đầu vào bơm cao áp
• Áp suất Rail được tạo ra sau quá trình nén trong bơm

3. Nguyên lý hoạt động chuẩn kỹ thuật

Hệ thống hoạt động theo vòng điều khiển kín:

1. ECU gửi tín hiệu PWM đến SCV
2. SCV thay đổi tiết diện dòng chảy nhiên liệu
3. Lượng nhiên liệu vào bơm thay đổi
4. Áp suất Rail thay đổi tương ứng
5. Cảm biến Rail phản hồi về ECU

Chu trình này diễn ra liên tục theo tải động cơ.

4. Thông số kỹ thuật cơ bản

• Điện áp hoạt động: 24V
• Điều khiển: PWM (xung điện)
• Vị trí lắp: đầu hút bơm cao áp
• Loại bơm: Bosch Common Rail

Lưu ý:
Không có thông số “áp suất riêng” cho SCV vì nó không phải van xả.

5. Bơm cao áp tương thích

Van 1465ZS0071 lắp trên nhóm bơm:

• Bosch 04450256xx

Trong đó phổ biến:

• 0445025606

Kết luận kỹ thuật:

• 0445025606 → dùng 1465ZS0071 (đúng)
• Nhưng 1465ZS0071 không chỉ dùng riêng cho 5606

6. Ứng dụng động cơ thực tế

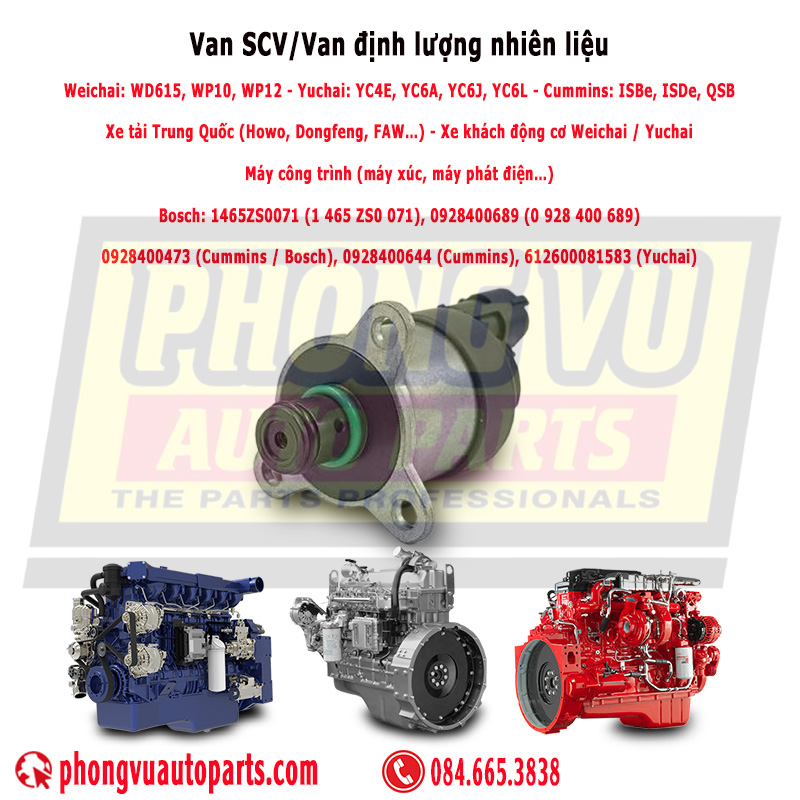

Van được sử dụng trên nhiều nền tảng động cơ diesel:

Nhóm chính

• Động cơ Yuchai
• Động cơ Weichai

Nhóm mở rộng (OEM)

• Perkins
• Cummins
• FAW
• Caterpillar

Điểm chung:

• Sử dụng bơm Bosch dòng 04450256xx
• Hệ thống Common Rail áp suất cao

7. Vai trò kỹ thuật trong hệ thống

SCV là một trong những phần tử điều khiển quan trọng nhất của hệ thống nhiên liệu.

Vai trò chính

• Điều chỉnh lưu lượng nhiên liệu đầu vào bơm
• Hỗ trợ duy trì áp suất Rail ổn định
• Đảm bảo quá trình phun đúng thời điểm và lưu lượng

Nếu SCV hoạt động sai:

• ECU mất khả năng kiểm soát áp suất
• Toàn bộ hệ thống phun bị ảnh hưởng

8. Dấu hiệu hỏng SCV (chuẩn thực tế sửa chữa)

Lỗi chẩn đoán phổ biến

• P0087 – Áp suất Rail thấp
• P0088 – Áp suất Rail cao

Triệu chứng thực tế

• Hụt ga, tăng tốc kém
• Khó nổ hoặc không nổ
• Động cơ rung giật
• Tắt máy đột ngột
• Garanti không ổn định

9. Nguyên nhân hỏng (phân tích kỹ thuật)

1. Nhiên liệu bẩn

• Cặn bẩn làm kẹt lõi van

2. Mạt kim loại từ bơm

• Dấu hiệu nguy hiểm nhất
• Cho thấy bơm cao áp đang mài mòn

3. Hỏng cuộn điện

• Đứt coil
• Chập điện

4. Lỗi điều khiển ECU (hiếm)

• Tín hiệu PWM sai

10. Quy trình kiểm tra chính xác

Bước 1: Đọc dữ liệu bằng máy chẩn đoán

So sánh:

• Rail Pressure Target
• Rail Pressure Actual

Nếu sai lệch lớn → nghi SCV

Bước 2: Kiểm tra tín hiệu điều khiển

• Duty SCV bình thường: 20–60%
• Nếu kẹt 0% hoặc 100% → bất thường

Bước 3: Kiểm tra cơ khí

Tháo van:

• Nếu có mạt sắt → không chỉ thay SCV
• Phải xử lý bơm cao áp

11. Hướng dẫn thay thế chuẩn kỹ thuật

Quy trình tối thiểu:

1. Tháo SCV cũ
2. Kiểm tra mạt kim loại
3. Thay lọc nhiên liệu
4. Vệ sinh hệ thống
5. Lắp SCV mới đúng mã
6. Xóa lỗi ECU

12. Lưu ý quan trọng khi thay thế

• Không thay sai mã
• Không bỏ qua kiểm tra mạt sắt
• Không dùng hàng không đúng thông số

Nếu không tuân thủ:

• Van mới có thể hỏng ngay
• Gây lỗi lặp lại

13. Sản phẩm tương thích & mã liên quan

Van SCV

• 1465ZS0071
• 0928400689

Bơm cao áp

• 0445025606
• Nhóm 04450256xx

14. Kết luận kỹ thuật

Van SCV Bosch 1465ZS0071 là van điều lượng nhiên liệu đầu vào bơm cao áp, không phải van điều áp Rail trực tiếp. Việc hiểu đúng bản chất này giúp tránh sai lầm trong chẩn đoán và sửa chữa.

Sử dụng đúng mã, đúng bơm và kiểm tra đúng quy trình sẽ đảm bảo:

• Hệ thống hoạt động ổn định
• Áp suất Rail được kiểm soát chính xác
• Giảm nguy cơ hỏng lặp lại
