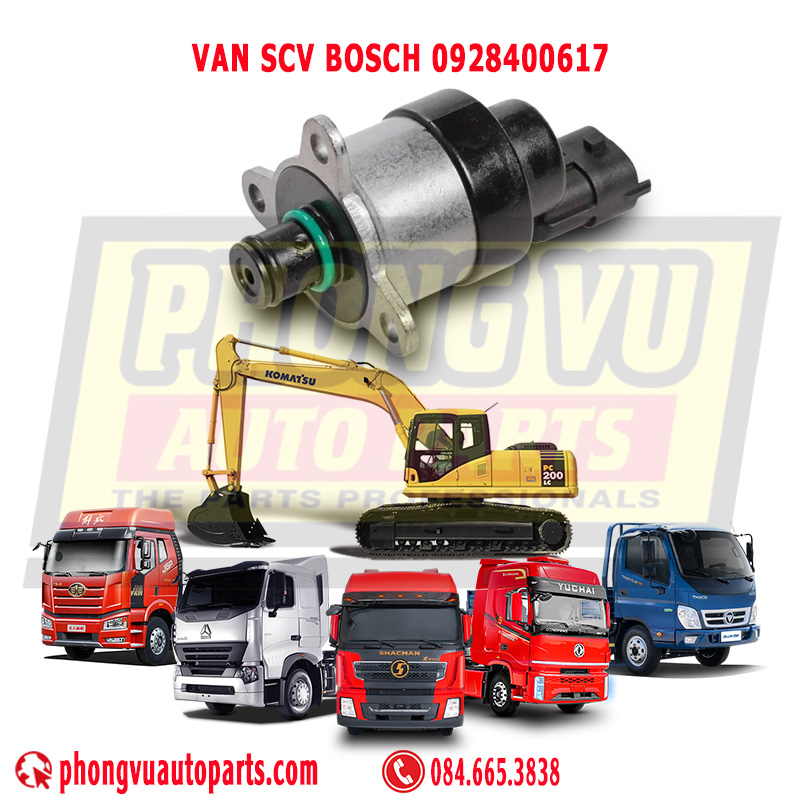

Van SCV 617 Bosch 0928400617: Ứng Dụng Xe Tải & Máy Công Trình
Hệ thống phun nhiên liệu điện tử Common Rail (CRDi) là bước đột phá quyết định hiệu suất vận hành, mức tiêu hao nhiên liệu và tiêu chuẩn khí thải của các dòng động cơ Diesel hiện đại. Trong hệ thống này, van định lượng nhiên liệu – hay còn gọi là van SCV (Suction Control Valve), van IMV (Inlet Metering Valve), hoặc MeUn (Metering Unit) – đóng vai trò điều tiết lưu lượng dầu áp suất thấp đi vào buồng nén cao áp.
Trong số các mã van điều áp hạng nặng phổ biến trên thị trường Việt Nam hiện nay, mã van Bosch 0928400617 (gọi tắt là van SCV 617) là linh kiện cốt lõi được sử dụng rộng rãi nhất. Bài viết này sẽ cung cấp cho các kỹ sư, thợ máy và chủ xe một cái nhìn tổng quan, chuyên sâu và chính xác 100% từ tài liệu kỹ thuật gốc của Robert Bosch GmbH về mã van này.

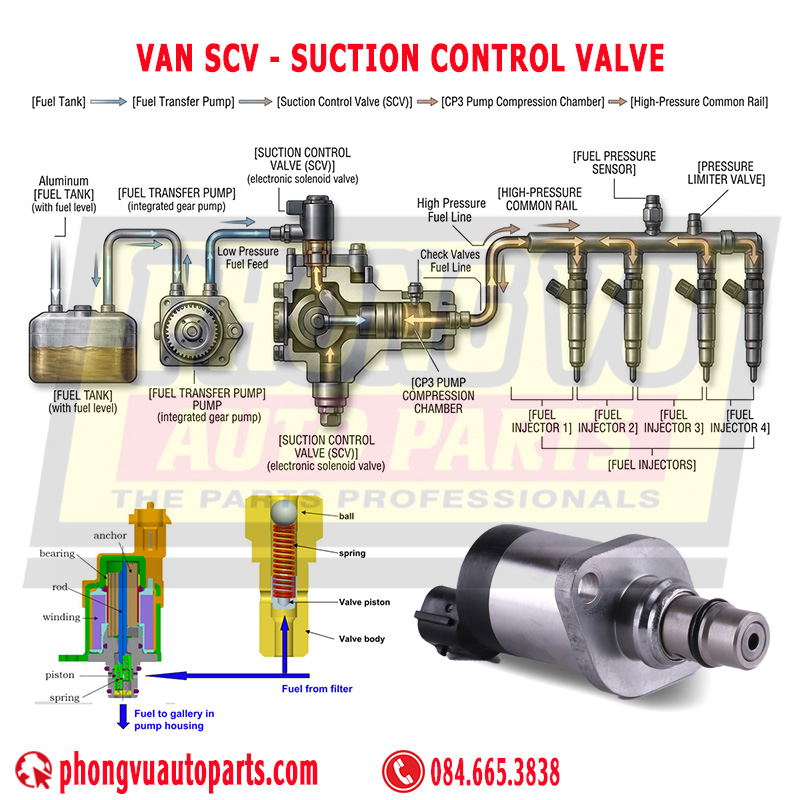

Van SCV 617 Là Gì? Nguyên Lý Hoạt Động Của Van Định Lượng Bosch
Van SCV mã đầy đủ 0 928 400 617 là linh kiện phân phối chính hãng bởi tập đoàn Robert Bosch GmbH (Đức). Ngoài mã số thương mại này, sản phẩm còn được đóng gói và lưu hành trong hệ thống dịch vụ sau bán hàng dưới mã phụ tùng thay thế là 1 465 ZS0 130.
Nguyên lý hoạt động cơ học và điện tử
Khác với các dòng van điện từ thông thường hoạt động theo dạng đóng/mở hoàn toàn (On/Off), van SCV 617 hoạt động dựa trên tín hiệu điều biến độ rộng xung PWM (Pulse Width Modulation) từ hộp điều khiển động cơ (ECU).
1. Nguyên lý hoạt động Cơ học (Dòng chảy & Áp suất)
Quá trình cơ học dịch chuyển nhiên liệu từ áp suất thấp (bình chứa) thành áp suất cực cao (ống Rail) để phun vào buồng đốt:
- Hút và cấp liệu: Bơm tiếp vận (Fuel Transfer Pump - dạng bánh răng tích hợp ở đuôi bơm CP3) quay theo trục động cơ. Nó tạo ra lực hút để kéo dầu từ Bình chứa (Fuel Tank) lên, tạo ra một áp suất thấp ban đầu (khoảng 4 – 6 bar) rồi đẩy dòng dầu này đi vào thân bơm cao áp.
- Định lượng lối vào: Dầu áp suất thấp đi tới van SCV. Van này đóng vai trò như một "cánh cổng" đóng/mở lớn hoặc nhỏ để quyết định chính xác lượng dầu được phép đi tiếp vào Buồng nén Piston của bơm CP3.
- Nén áp lực cao: Lượng dầu đi qua van SCV sẽ lọt vào Buồng nén (CP3 Pump Compression Chamber). Tại đây, piston của bơm CP3 (chuyển động tịnh tiến nhờ vấu cam quay) sẽ nén thể tích dầu này lại với áp lực cực kỳ lớn (từ 250 bar khi nổ ga-lăng-ti lên đến hơn 1600+ bar khi tăng tốc).
- Tích áp và phân phối: Dầu sau khi bị nén thành áp suất cao sẽ đẩy van một chiều (Check Valve) mở ra, lao theo đường ống cao áp và nạp đầy vào Ống Rail Áp Cao (High-Pressure Common Rail). Ống Rail đóng vai trò như một bình tích áp, giữ cho áp suất dầu luôn ổn định tại mọi đầu kim phun.
- Phun nhiên liệu: Khi kim phun (Fuel Injector) mở, dầu áp suất cao từ ống Rail sẽ phun tơi vào buồng đốt động cơ. Nếu áp suất trong ống Rail vượt quá mức an toàn, Van hạn chế áp suất (Pressure Limiter Valve) sẽ mở để xả bớt dầu thừa về bình chứa.
2. Nguyên lý hoạt động Điện tử (Tín hiệu & Điều khiển)
Hệ thống điện tử (do Hộp điều khiển động cơ - ECU thực hiện nhưng không vẽ trong hình) vận hành theo một vòng lặp kín (Closed-loop control) để duy trì áp suất tối ưu:
- Bước 1: Giám sát áp suất thực tế (Đầu vào): Cảm biến áp suất đường Rail (Fuel Pressure Sensor) liên tục đo áp suất dầu thực tế đang có bên trong ống Rail. Nó chuyển đổi áp suất này thành tín hiệu điện áp (Analog Signal) và gửi về cho ECU.
- Bước 2: Tính toán và ra quyết định (Xử lý): ECU tiếp nhận tín hiệu từ cảm biến áp suất, đồng thời kết hợp với các dữ liệu khác (vị trí bàn đạp ga, vòng tua máy, nhiệt độ động cơ). ECU sẽ so sánh áp suất thực tế đó với "áp suất mục tiêu" được lập trình sẵn trong bản đồ bộ nhớ (Map).
- Bước 3: Điều khiển van SCV (Đầu ra):
- Nếu áp suất trong ống Rail đang thấp hơn mục tiêu, ECU sẽ cấp xung điện (điều khiển bằng dòng điện hoặc xung PWM) để van SCV mở rộng ra, cho phép nhiều dầu vào buồng nén hơn (rightarrow ) Áp suất ống Rail tăng lên.
- Nếu áp suất trong ống Rail đang cao hơn mục tiêu, ECU sẽ điều khiển van SCV đóng bớt lại, giảm lượng dầu vào buồng nén (rightarrow ) Áp suất ống Rail giảm xuống.
- Bước 4: Kích hoạt phun: Khi đến đúng thời điểm đánh lửa, ECU sẽ gửi một dòng điện điện áp cao (thường từ 50V - 80V đối với kim phun điện từ hoặc điện trở) để nhấc ty kim phun lên trong vài phần nghìn giây (millisecond), thực hiện quá trình phun nhiên liệu vào xi-lanh.

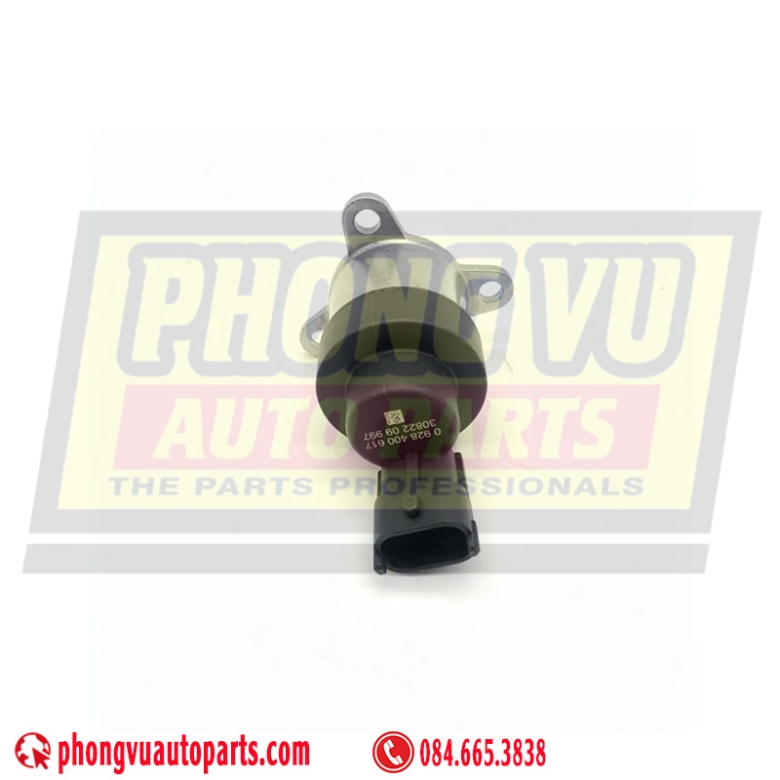

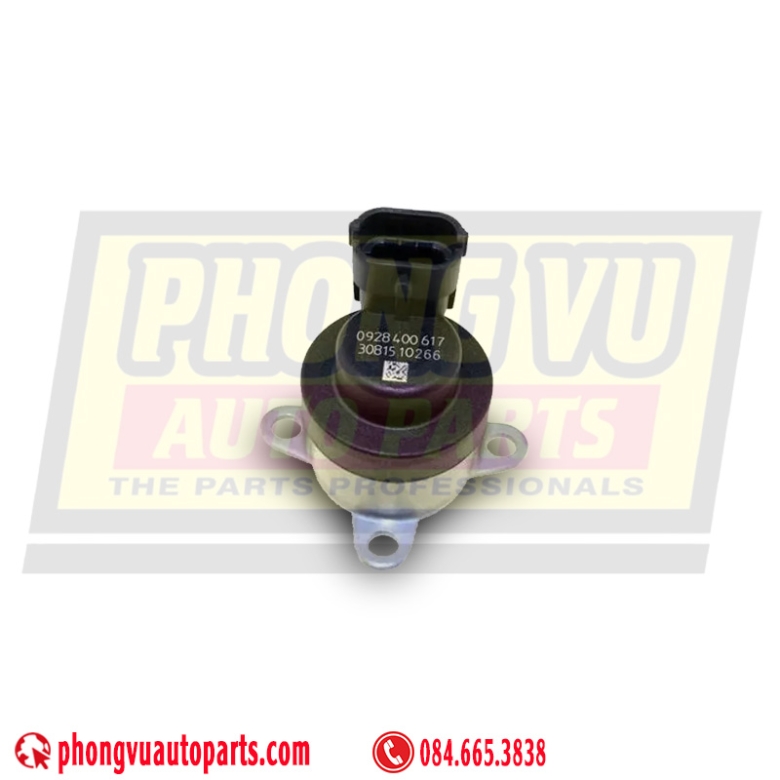

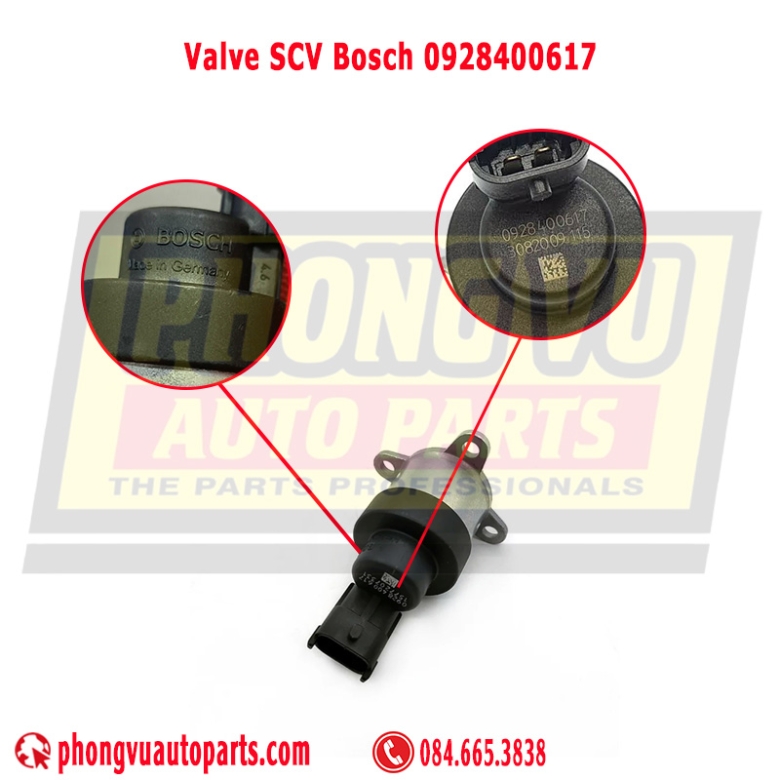

Thông Số Kỹ Thuật Van SCV Bosch 0928400617
Mọi thông số cấu tạo của van 617 đều tuân thủ nghiêm ngặt tiêu chuẩn chế tạo máy động lực châu Âu, đảm bảo tính bền bỉ tối đa trong môi trường áp suất và nhiệt độ khắc nghiệt.
- Thương hiệu: Robert Bosch GmbH (Phân mảng Automotive Aftermarket).
- Xuất xứ: Made in Germany (Nước Đức).
- Trọng lượng tinh / Trọng lượng đóng gói: ~200 gram / 250 gram.
- Tiêu chuẩn chất lượng: Đạt chứng nhận quốc tế ISO 9001 và CE.
- Kiểu kết nối: Rắc cắm điện 2 chân kim (2-Pin Interface) có rãnh khóa lệch tâm chống cắm ngược, tích hợp gioăng chống nước.
- Cấu tạo vỏ: Thân van đúc bằng thép hợp kim đặc chủng chịu mài mòn, đầu giắc làm từ nhựa kỹ thuật ABS chịu nhiệt cao, đuôi van trang bị lưới lọc bụi kim loại micro siêu mịn nhằm chặn mạt sắt bảo vệ lõi piston.
- Cơ cấu định vị: Thiết kế dạng mặt bích bắt trực tiếp bằng 3 lỗ ốc định vị chắc chắn lên thân bơm cao áp.
Các Dòng Xe Tương Thích với Van Bosch 0928400617
Bảng tổng hợp danh mục ứng dụng chính xác 100% được tra cứu chéo từ hệ thống dữ liệu liên kết của Bosch:
Các mã Bơm cao áp Common Rail tích hợp van SCV Bosch 0928400617
Van 617 được lắp nguyên bản trên các dòng bơm cao áp hệ Bosch CP3 hoặc CPN2.2 bao gồm các mã số sau:
- Mã phổ biến nhất: 0 445 020 042, 0 445 020 061, 0 445 020 068.
- Mã phụ trợ: 0 445 020 023, 0 445 020 074, 0 445 020 084, 0 445 020 086, 0 445 020 091, 0 445 020 115.
(Lưu ý kỹ thuật: Trên cụm bơm siêu lớn mã 0445020042, nhà sản xuất thiết kế tới 02 chiếc van SCV 617 hoạt động song song để đảm bảo lưu lượng).
Ứng dụng thực tế trên các dòng Xe Tải & Đầu Kéo
Giới thợ máy thường gọi van 617 bằng những tên gọi dân dã như "Van chỉnh dầu đuôi bơm 380/420" hoặc "Cục rùa điều áp thớt bơm Weichai". Van xuất hiện dày đặc trên các dòng xe tải nặng:
- Dòng xe tải Sinotruk HOWO (Hổ Vồ): Đây là nhóm xe tiêu thụ van 617 nhiều nhất tại Việt Nam, đặc biệt là dòng sử dụng động cơ Weichai ga điện Common Rail:
- Howo 371 / Howo 380 / Howo 420 (Bản máy điện): Áp dụng cho cả xe tải thùng 4 chân, xe ben đại chủng, đầu kéo Howo A7 và Howo Sitrak.
- Xe trộn bê tông Howo: Các dòng xe bồn trộn 10m³ - 12m³ chuyên dụng ở các trạm trộn.
- Dòng xe tải nặng MAN (Đức): Đây là ứng dụng thương mảng nguyên bản lớn nhất của van 617. Van tương thích với hệ thống phun dầu của toàn bộ các dòng xe tải đường dài đạt chuẩn Euro 3 đến Euro 5 của MAN:
- MAN TGA: Động cơ D2066 / D2876 (Đời 2004 - 2008).
- MAN TGS & TGX: Các phiên bản đầu kéo tải nặng dùng động cơ D2066 (360HP, 400HP) hoặc D2676 (440HP, 480HP).
- MAN TGL & TGM: Dòng xe tải trung dùng động cơ D0834 / D0836.
(Mã OEM nguyên bản của hãng MAN cho cụm van này là 51.12505.0027 hoặc 51125050027).
- Dòng xe tải DONGFENG (Hoàng Huy): Xe tải Dongfeng nhập khẩu sử dụng hệ thống nhiên liệu liên doanh của Bosch rất phổ biến:
- Dongfeng Tianlong (Thiên Long) / Dongfeng VL: Toàn bộ các dòng đầu kéo và xe tải nặng 4 chân chạy động cơ Dongfeng dCi 11 (công nghệ liên doanh Renault Pháp - công suất 375HP, 420HP).
- Dongfeng Cummins: Các dòng xe tải trung (như Dongfeng B180) hoặc xe tải nặng sử dụng khối động cơ Cummins ISDe hoặc ISLe điện.
- Dòng xe tải SHACMAN: Dòng xe tải nặng, xe ben và xe chuyên dụng Shacman (liên doanh MAN Đức và Thiểm Tây):
- Shacman M3000 / X3000: Sử dụng động cơ Weichai WP10 / WP12 hoặc động cơ Cummins ISM ga điện.
- Dòng xe tải FAW (Giải Phóng) & HONGYAN: Các dòng đầu kéo, xe tải thùng 4 chân thế hệ mới của tập đoàn FAW (mẫu J6P, JH6 chạy máy Xichai/Weichai) và xe tải ben Hongyan Kingkan (chạy máy Cursor 9 / Cursor 11 công nghệ IVECO châu Âu).
- Một số dòng tải trung (Phân khúc 5 - 9 tấn): Các dòng xe như JAC hoặc FOTON Ollin trang bị khối động cơ Weichai WP3 / WP4 hoặc động cơ Cummins ISF 3.8L ga điện cũng được nhà máy Trung Quốc đồng bộ cụm bơm và van SCV 617 của hãng Bosch để tiết kiệm chi phí.
Ứng dụng trên Máy Công Trình & Động Cơ Công Nghiệp
- Máy cơ giới Komatsu (Nhật Bản): Được lắp nguyên bản trên hệ thống nhiên liệu của các dòng máy xúc đào bánh xích ga điện thế hệ đời cao (-8, -10, -11):
- Model máy tương thích: Komatsu PC200-8, PC220-8, PC240-8, PC270-8, PC300-8, PC350-8.
- Mã động cơ Komatsu tương ứng: Động cơ 6 xi-lanh Komatsu SAA6D107E (6.7L) và SAA6D114E (8.3L).
- Động cơ Cummins (Mỹ): Sử dụng trên các cụm máy phát điện công nghiệp, xe tải trung và máy công trình chạy động cơ Cummins:
- Mã động cơ tương thích: Cummins QSB 6.7 (lắp rộng rãi trên máy xúc đào Doosan DX140, DX225, DX300), Cummins ISDe, ISBe, và ISF.
(Mã phụ tùng tương đương của Cummins là 5257595 hoặc 4937597).

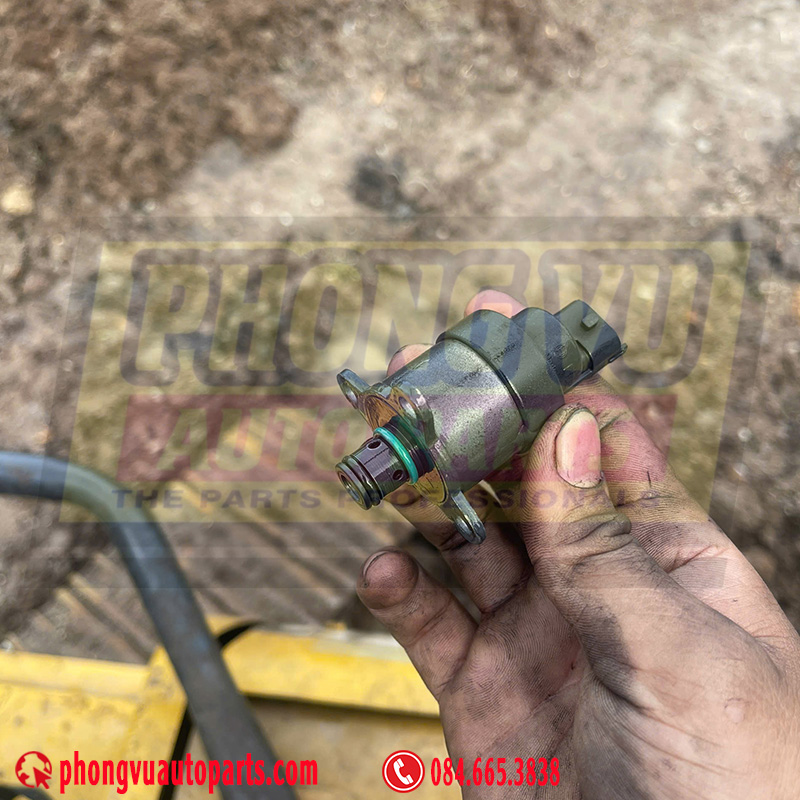

Các Dấu Hiệu Nhận Biết Van SCV Bosch 0928400617 Bị Hỏng Hóc
Khi van định lượng nhiên liệu Bosch 0928400617 gặp sự cố, hệ thống Common Rail sẽ mất đi khả năng kiểm soát áp suất dầu thô đi vào buồng nén. Tùy thuộc vào việc van bị hỏng phần điện hay kẹt phần cơ, xe tải hoặc máy công trình của bạn sẽ phát ra các tín hiệu cảnh báo rõ rệt sau:
1. Động cơ khó nổ hoặc chết máy đột ngột
Do van 617 điều tiết lượng dầu thô từ bơm tiếp vận, nếu van bị kẹt ở vị trí đóng hoặc cuộn dây điện từ bị đứt, lượng dầu vào buồng nén không đủ để tạo áp suất khởi động trong ống Rail. Xe sẽ có hiện tượng đề kéo dài, khó nổ vào buổi sáng hoặc nghiêm trọng hơn là chết máy đột ngột khi xe đang tăng tốc tải nặng trên đường.
2. Tiếng nổ ga-lăng-ti không đều, hiện tượng òa ga
Khi nổ máy ở chế độ không tải (ga-lăng-ti), nếu bạn thấy tiếng máy nổ giật cục, vòng tua máy trồi sụt liên tục hoặc đôi khi xe tự động òa ga lên cao rồi sụt xuống, đó là dấu hiệu piston bên trong van 617 đang bị kẹt cơ học nhẹ. Piston bị kẹt làm dòng dầu đi vào lúc nhiều lúc ít, khiến hộp ECU phải liên tục thay đổi góc phun để bù trừ áp suất.
3. Động cơ bị lịm máy, mất công suất và có tiếng gõ
Khi xe lên dốc hoặc kéo tải nặng, ECU cần giảm xung để van 617 mở rộng tối đa. Nếu van bị kẹt không thể mở hết hành trình, lượng dầu cao áp sinh ra sẽ bị thiếu hụt nghiêm trọng. Xe sẽ bị lịm đi, đạp ga không lên và buồng đốt xuất hiện tiếng gõ đanh (tiếng gõ do sai lệch áp suất nhiên liệu).
4. Đèn Check Engine phát sáng và báo các mã lỗi áp suất
Khi quét lỗi bằng máy chẩn đoán cầm tay hoặc phần mềm chuyên hãng (MAN, Komatsu), hộp điều khiển ECU sẽ ngay lập tức chỉ đích danh các mã lỗi kinh điển liên quan đến cụm van này:
- Mã lỗi P0087: Áp suất ống Rail quá thấp (Fuel Rail/System Pressure - Too Low).
- Mã lỗi P0089: Hiệu suất của van điều áp nhiên liệu bị lỗi (Fuel Pressure Regulator Performance).
- Mã lỗi P0001 / P0002: Lỗi mạch điều khiển định lượng nhiên liệu (Fuel Volume Regulator Control Circuit).

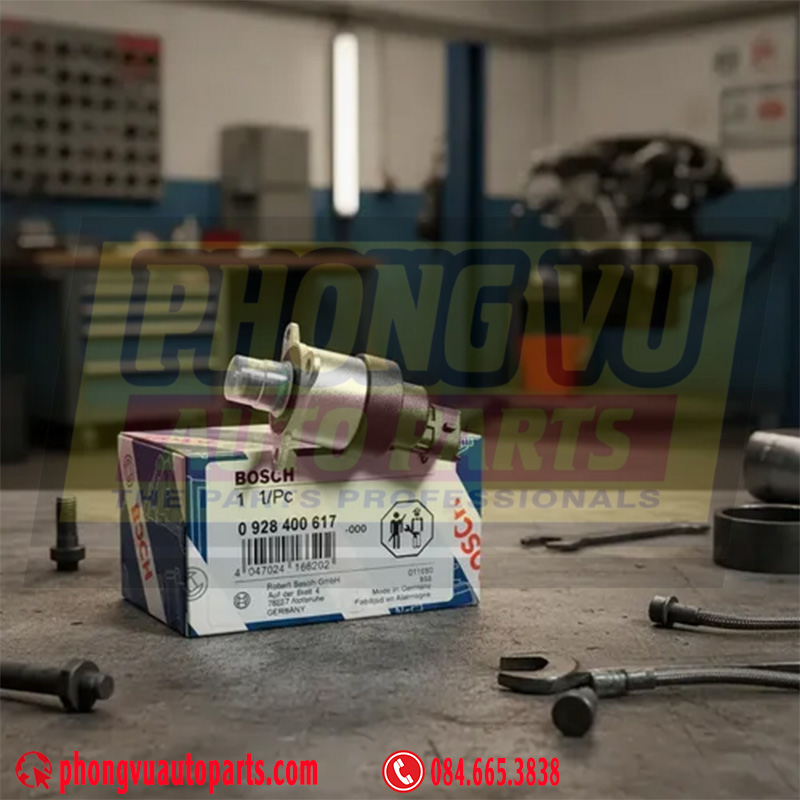

Phương Án Sửa Chữa Và Quy Trình Thay Thế Van SCV Bosch 0928400617
Khi phát hiện hệ thống nhiên liệu gặp sự cố liên quan đến mã van 617, thợ máy cần tuân thủ các bước xử lý kỹ thuật tuần tự dưới đây để đạt hiệu quả cao nhất:
Phương án 1: Súc rửa, vệ sinh phục hồi (Áp dụng khi kẹt cơ học nhẹ)
Nếu đo điện trở cuộn dây vẫn đạt chuẩn từ 2.6 Ohm đến 3.2 Ohm nhưng van bị lỗi do mạt sắt hoặc cặn dầu bám vào làm kẹt piston, bạn có thể tiến hành xúc rửa:
- Bước 1: Tháo van ra khỏi thớt bơm, ngâm toàn bộ phần đầu lưới lọc và thân kim loại của van vào dung dịch vệ sinh chuyên dụng (bình xịt chế hòa khí RP7, xăng thơm hoặc dung dịch tẩy cặn bẩn dầu Diesel).
- Bước 2: Sử dụng nguồn điện ắc-quy 12V cấp điện nhấp nhả liên tục (không ngâm điện quá 3 giây để tránh cháy cuộn dây) vào 2 chân giắc của van. Việc này giúp lõi từ tính bên trong tịnh tiến liên tục để đẩy hết mạt sắt và cặn bẩn ra ngoài qua lưới lọc.
- Bước 3: Xịt khô bằng khí nén và kiểm tra. Nếu cấp điện lại nghe tiếng nhảy cạch cạch đanh, dứt khoát là van đã được phục hồi cơ học.
Phương án 2: Thay thế van mới (Áp dụng khi van chết hẳn phần điện hoặc kẹt cơ nặng)
Nếu đo điện trở thấy đồng hồ báo vô cực (đứt cuộn dây), báo bằng 0 (chập mạch) hoặc piston đã bị xước kẹt cứng, bắt buộc phải thay van mới theo quy trình chuẩn hãng:
- Bước 1: Làm sạch tuyệt đối: Dùng vòi xịt nước hoặc khí nén vệ sinh sạch đất cát bám quanh khu vực thớt bơm cao áp trước khi tháo 3 con ốc định vị van cũ. Hệ thống Common Rail rất nhạy cảm, một hạt cát nhỏ rơi vào lỗ dầu cũng có thể làm hỏng cụm kim phun.
- Bước 2: Thay thế gioăng đệm mới: Bóc van Bosch 617 mới ra khỏi hộp, bôi một lớp dầu Diesel mỏng lên vòng gioăng cao su (O-ring) đi kèm để tránh làm rách hoặc xoắn gioăng khi ấn van vào thớt bơm. Siết đều 3 con ốc định vị với lực vừa đủ.
- Bước 3: Xả gió đuổi khí (Xả Air): Sau khi cắm lại giắc điện, bật chìa khóa xe sang nấc ON (không đề nổ) khoảng 15 giây rồi tắt đi. Lặp lại thao tác này 3 đến 4 lần để bơm tiếp vận đẩy hết không khí lọt trong đường ống ra ngoài qua đường dầu hồi. Tiến hành đề nổ và cho xe chạy không tải trong 5 phút.
- Bước 4: Đồng bộ hóa bằng máy quét lỗi: Cắm máy đọc lỗi vào cổng OBD trên xe, tiến hành xóa các mã lỗi lịch sử (P0087, P0089). Vào mục chức năng đặc biệt (Special Function) chọn lệnh Reset Suction Control Valve để xóa giá trị học cũ của van hỏng, buộc hộp ECU dò lại dải dòng điện điều khiển khớp hoàn toàn với chiếc van mới lắp.
Các Câu Hỏi Thường Gặp Về Van SCV Bosch 0928400617
Xe bị hỏng van SCV 617 thường có những dấu hiệu nhận biết nào?
Khi van SCV 617 bị lỗi mạch điện hoặc kẹt cơ học, hệ thống Common Rail sẽ không thể kiểm soát được áp suất dầu. Xe sẽ xuất hiện các triệu chứng rõ rệt sau:
- Động cơ khó nổ, đề kéo dài mới khởi động được hoặc chết máy đột ngột khi đang chạy.
- Máy nổ không đều ở chế độ không tải (òa ga, giật cục, vòng tua máy trồi sụt).
- Xe bị yếu tải, lịm máy khi tăng tốc, có tiếng gõ đanh ở buồng đốt do sai lệch áp suất ống Rail.
- Đèn báo lỗi động cơ (Check Engine) phát sáng và lưu các mã lỗi áp suất nhiên liệu.
Mã lỗi P0087 và P0089 có liên quan trực tiếp đến van SCV 617 không?
Có, đây là hai mã lỗi kinh điển liên quan đến van định lượng này.

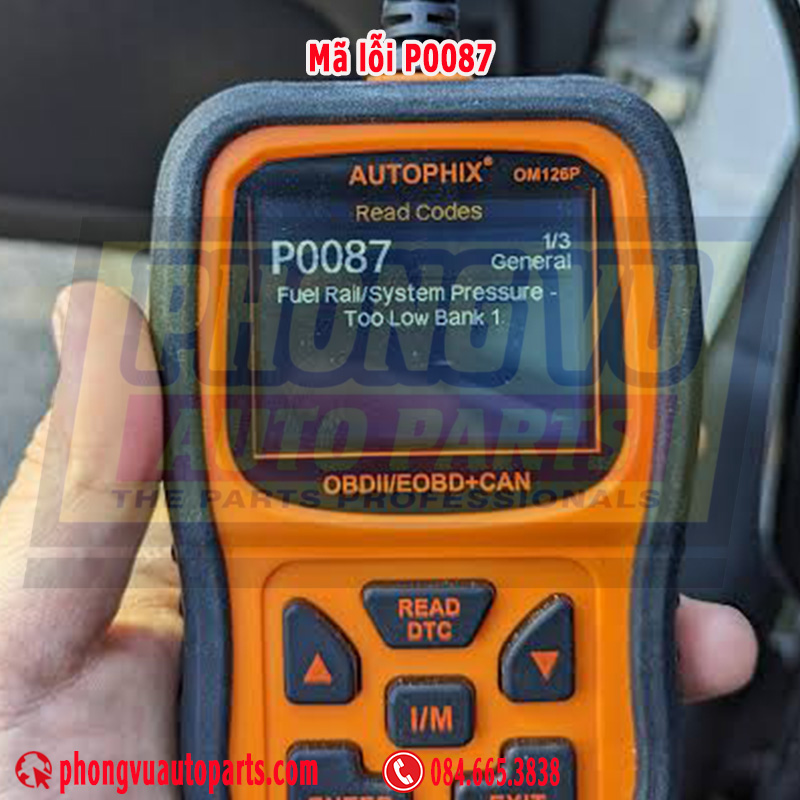

- Mã lỗi P0087 (Fuel Rail/System Pressure - Too Low) cảnh báo áp suất trong ống Rail thấp hơn mức quy định, thường do van SCV bị kẹt đóng hoặc rò rỉ gioăng.

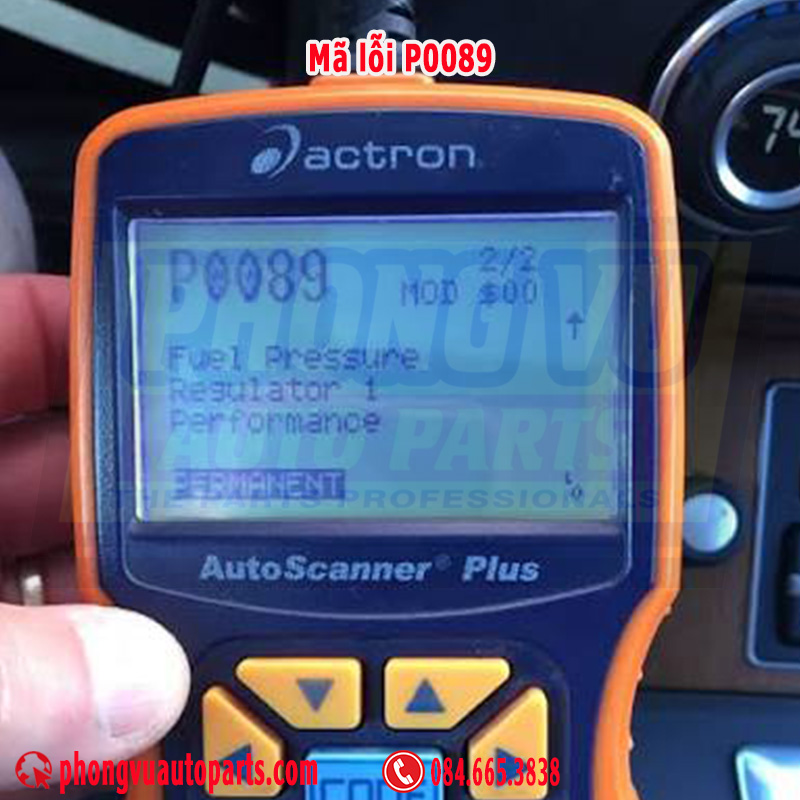

- Mã lỗi P0089 (Fuel Pressure Regulator Performance) cảnh báo hiệu suất của van điều áp có vấn đề, phản hồi dòng điện từ van về hộp ECU bị sai lệch.
Khi quét ra hai mã lỗi này trên xe tải nặng hoặc máy xúc, van SCV 617 là linh kiện đầu tiên cần tháo ra để đo kiểm.
Tại sao đo điện trở van SCV 617 vẫn chuẩn 2.8 Ohm nhưng xe vẫn báo lỗi?
Điện trở cuộn dây từ 2.6 Ohm đến 3.2 Ohm chỉ chứng minh phần điện (cuộn từ) của van không bị đứt hoặc chập mạch. Van vẫn có thể bị hỏng ở phần cơ học. Nếu nhiên liệu Diesel bị nhiễm bẩn, dính nước hoặc có mạt sắt từ bơm cao áp, các hạt bụi bẩn này sẽ làm kẹt chặt lõi piston bên trong van. Khi đó, dù cuộn dây nhận đủ điện áp từ ECU nhưng piston không thể tịnh tiến để đóng/mở lỗ dầu, khiến van mất hoàn toàn tác dụng.
Có thể dùng hóa chất gì để súc rửa, vệ sinh van SCV 617 bị kẹt cơ?
Nếu van mới bị kẹt nhẹ do cặn bẩn, bạn có thể tháo van ra và ngâm phần đuôi van vào các dung dịch tẩy rửa mạnh như dung dịch vệ sinh chế hòa khí (bình xịt RP7, béc xịt xăng thơm, dung dịch làm sạch hệ thống dầu chuyên dụng). Tuyệt đối không dùng vật sắc nhọn chọc vào lưới lọc hoặc lõi van vì sẽ làm xước piston từ tính, gây hỏng van vĩnh viễn.
Mã van Bosch 0928400617 có lắp thay thế được cho mã 0928400473 không?
Tuyệt đối không. Mặc dù nhìn bên ngoài hình dáng và rắc cắm 2 chân của hai mã van này rất giống nhau, nhưng lưu lượng thớt dầu và đặc tính dòng điện điều khiển (xung PWM) từ hộp ECU quy định cho hai mã này hoàn toàn khác nhau. Việc lắp râu ông nọ cắm cằm bà kia sẽ khiến xe bị gõ máy dữ dội, không thể nổ đều hoặc ECU lập tức khóa tua máy để bảo vệ hệ thống. Hãy mua đúng mã đuôi 617.
Khuyên cáo
Việc hiểu rõ cấu tạo, sơ đồ ứng dụng chính xác và quy trình bảo dưỡng kỹ thuật của van SCV Bosch 0928400617 không chỉ giúp các bác thợ bắt đúng bệnh, tiết kiệm chi phí mua nhầm vật tư mà còn đảm bảo an toàn tuyệt đối cho hệ thống máy móc hạng nặng trong suốt quá trình vận hành lâu dài.
