Van Điều Khiển Áp Suất ZME Bosch 0928400796: Giải Pháp Cho MaxxForce 13, Iveco & Caterpillar CT660

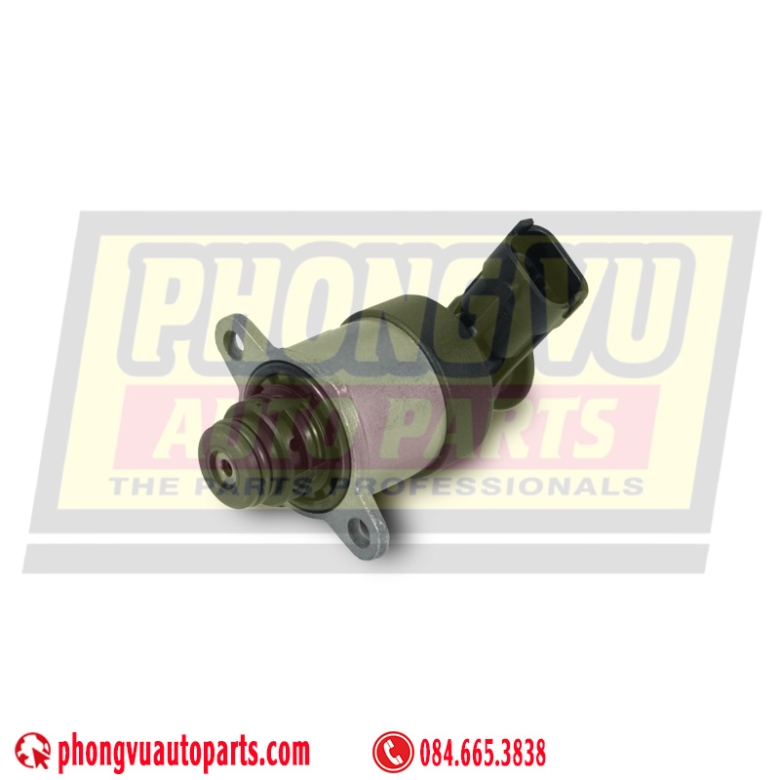

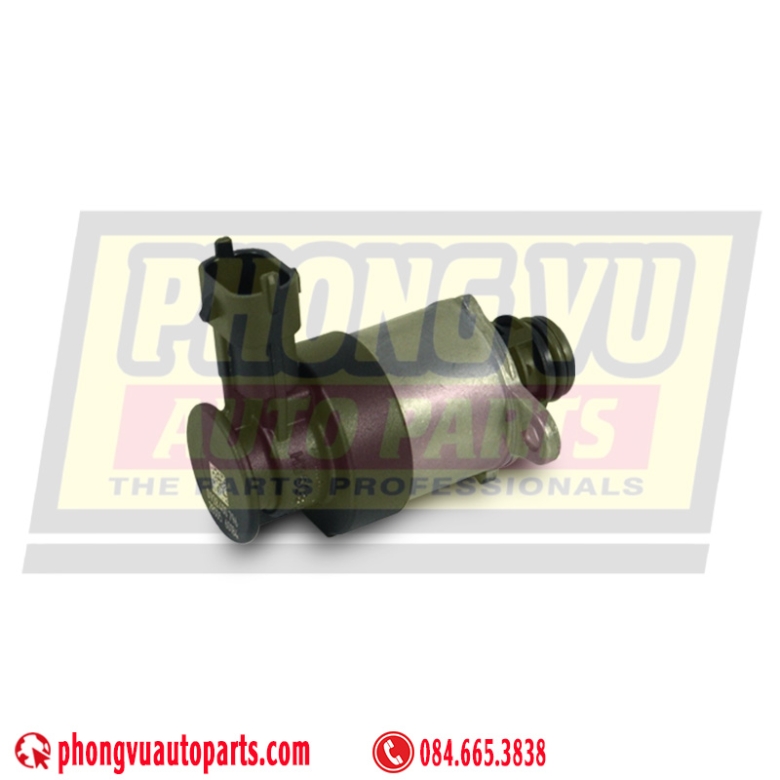

Van điều khiển nhiên liệu Bosch 0928400796 (mã kỹ thuật F00N210061) là một phần tử điều tiết lưu lượng trong hệ thống Common Rail fuel system. Đây là van định lượng nhiên liệu (Fuel Metering Unit – ZME) lắp tại đầu vào bơm cao áp, đóng vai trò kiểm soát lượng nhiên liệu cung cấp cho quá trình nén áp suất cao.

Trong các hệ thống diesel công suất lớn như MaxxForce, Iveco hoặc nền tảng động cơ dùng bơm Bosch CPN5, van ZME giữ vai trò quan trọng trong việc duy trì áp suất Rail ổn định và đảm bảo động cơ vận hành chính xác.

1. Thông số kỹ thuật & định danh chuẩn Bosch

Việc xác định đúng mã phụ tùng là yếu tố bắt buộc trong sửa chữa hệ thống Common Rail:

• Bosch Part Number: 0 928 400 796 (0928400796)
• Bosch Technical Number: F 00N 210 061 (F00N210061)
• Mã thương mại: 1410Z00006

Phân loại kỹ thuật:

• Loại van: ZME (Fuel Metering Unit)
• Chức năng: Điều lượng nhiên liệu đầu vào bơm cao áp

Kết luận:

Các mã trên là tương đương cùng một loại van theo chuẩn Bosch

2. Bảng mã đối chiếu

Van Bosch 0928400796 được sử dụng dưới nhiều mã khác nhau tùy theo nhà sản xuất xe:

Bosch

• 0928400796
• F00N210061
• 1410Z00006

International / Navistar

• 3016459C91
• 7092109C91
• 1894487C1
• 1894487C3

Iveco / Astra

• 5801976847

New Holland

• 5801976847
• 5802068164

Lưu ý kỹ thuật:

Các mã trên cần được đối chiếu theo cụm bơm cao áp thực tế, không thay thế dựa trên suy đoán theo dòng xe.

3. Khả năng tương thích

3.1. Ứng dụng xe và động cơ

Van ZME 0928400796 được sử dụng trên các hệ thống diesel công suất lớn, ví dụ:

• Dòng động cơ MaxxForce (Navistar)
• Một số cấu hình động cơ Iveco
• Nền tảng động cơ sử dụng trong xe tải hạng nặng và máy nông nghiệp

Các ứng dụng thực tế thường gặp:

• Caterpillar CT660
• Động cơ MaxxForce 11 / 13
• Dòng Iveco Stralis, Trakker
• Máy nông nghiệp New Holland T9

Lưu ý quan trọng:

Việc tương thích phải được xác nhận qua mã bơm cao áp Bosch, không khẳng định tuyệt đối theo tên xe hoặc động cơ.

3.2. Tương thích bơm cao áp Bosch CPN5

Van 0928400796 là thành phần điều khiển của các bơm Bosch CPN5:

• 0445020126
• 0445020158
• 0445020160
• 0445020215
• 0445020228
• 0445020290
• 0445020333

Kết luận:

Đây là phạm vi tương thích kỹ thuật quan trọng nhất cần đối chiếu khi thay thế

4. Chức năng và nguyên lý hoạt động

Van ZME 0928400796 được lắp tại phía áp thấp của bơm cao áp và hoạt động theo cơ chế điều khiển điện tử.

Chức năng chính

• Điều tiết lưu lượng nhiên liệu đầu vào bơm
• Nhận tín hiệu điều khiển từ ECU
• Ảnh hưởng đến áp suất Rail

Nguyên lý hoạt động

Quá trình làm việc diễn ra theo chu trình:

1. ECU tính toán nhu cầu nhiên liệu
2. Gửi tín hiệu PWM đến van ZME
3. Van điều chỉnh tiết diện dòng chảy
4. Lưu lượng nhiên liệu vào bơm thay đổi
5. Áp suất Rail được hình thành
6. Cảm biến Rail phản hồi về ECU

Kết luận kỹ thuật:

Van ZME không phải van điều áp trực tiếp, mà là van điều lượng đầu vào

5. Vai trò đối với hệ thống động cơ

Một van hoạt động chính xác giúp:

• Duy trì áp suất Rail ổn định
• Động cơ vận hành êm
• Giảm rung giật
• Tối ưu tiêu hao nhiên liệu

Ngược lại, khi van bị lỗi:

• Áp suất nhiên liệu mất kiểm soát
• Quá trình phun không chính xác
• Hiệu suất động cơ suy giảm

6. Dấu hiệu hư hỏng và mã lỗi chẩn đoán

Mã lỗi phổ biến

• P0087 – Áp suất Rail thấp
• P0088 – Áp suất Rail cao
• P0093 – Rò rỉ hệ thống nhiên liệu

Triệu chứng thực tế

• Khó nổ máy
• Hụt ga khi tải nặng
• Rung giật ở chế độ không tải
• Có thể chết máy đột ngột

Các triệu chứng này liên quan trực tiếp đến việc sai lệch lưu lượng nhiên liệu đầu vào bơm.

7. Nguyên nhân hư hỏng

Các nguyên nhân thường gặp gồm:

• Nhiên liệu bẩn
• Mạt kim loại từ bơm cao áp
• Hao mòn cơ khí
• Lỗi cuộn điện

Trong đó, mạt kim loại là nguyên nhân nguy hiểm nhất vì có thể phá hỏng van mới trong thời gian rất ngắn.

8. Quy trình kiểm tra và chẩn đoán

Kiểm tra bằng máy chẩn đoán

• So sánh:
  • Rail Pressure Target
  • Rail Pressure Actual

Kiểm tra thực tế

• Tháo van kiểm tra:
  • Cặn bẩn
  • Mạt kim loại

Kiểm tra điện

• Đo tín hiệu PWM
• Kiểm tra giắc cắm

9. Kinh nghiệm thay thế chuẩn kỹ thuật

Bước bắt buộc

• Kiểm tra mạt kim loại trong bơm
• Thay lọc nhiên liệu
• Vệ sinh hệ thống
• Xả khí (xả e)

Lưu ý quan trọng

• Sử dụng đúng mã: 0928400796 / F00N210061
• Không thay thế dựa trên hình dạng
• Không lắp chéo mã khác

10. Phân biệt van Bosch chính hãng

• Khắc laser rõ ràng trên thân van
• Mã số đồng nhất với bao bì
• Gia công chính xác

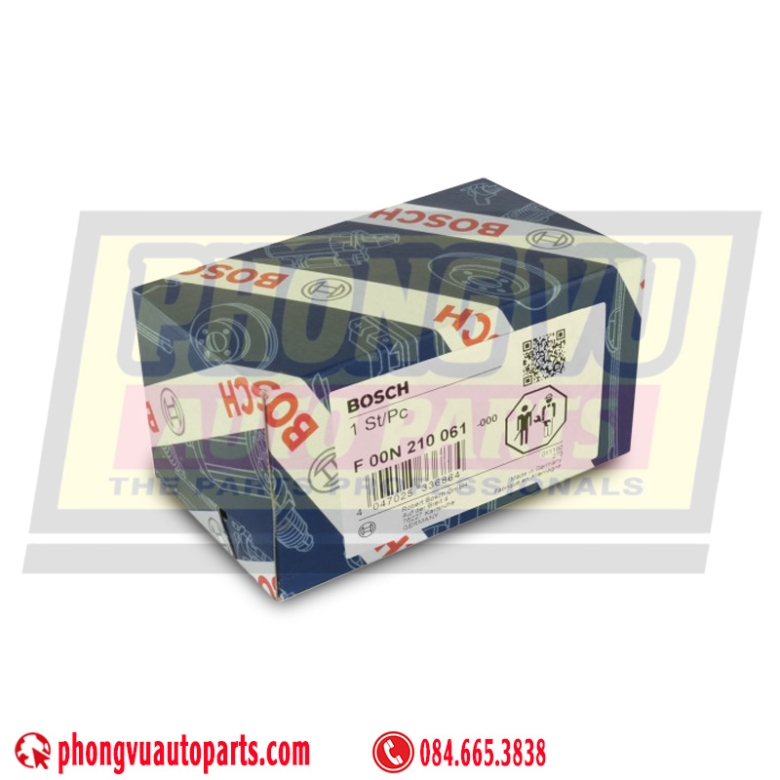

• Bao bì có nhận diện Bosch

11. Kết luận

Van ZME Bosch 0928400796 là van điều lượng nhiên liệu đầu vào, đóng vai trò quan trọng trong hệ thống Common Rail sử dụng bơm Bosch CPN5.

Việc lựa chọn đúng mã và kiểm tra đúng kỹ thuật sẽ giúp:

• Đảm bảo áp suất nhiên liệu ổn định
• Tăng độ bền hệ thống
• Tránh lỗi tái phát
