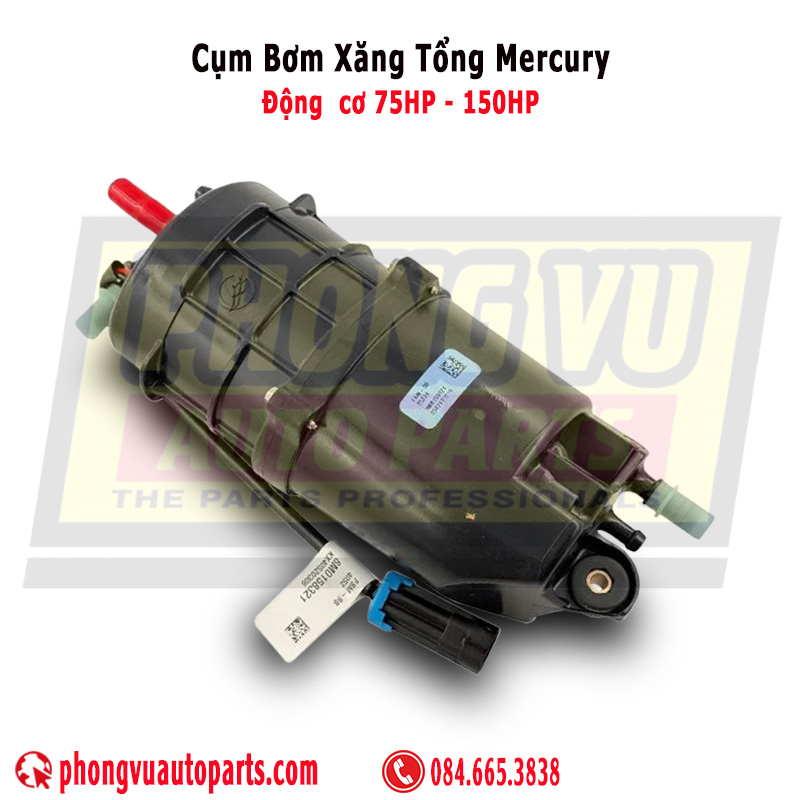

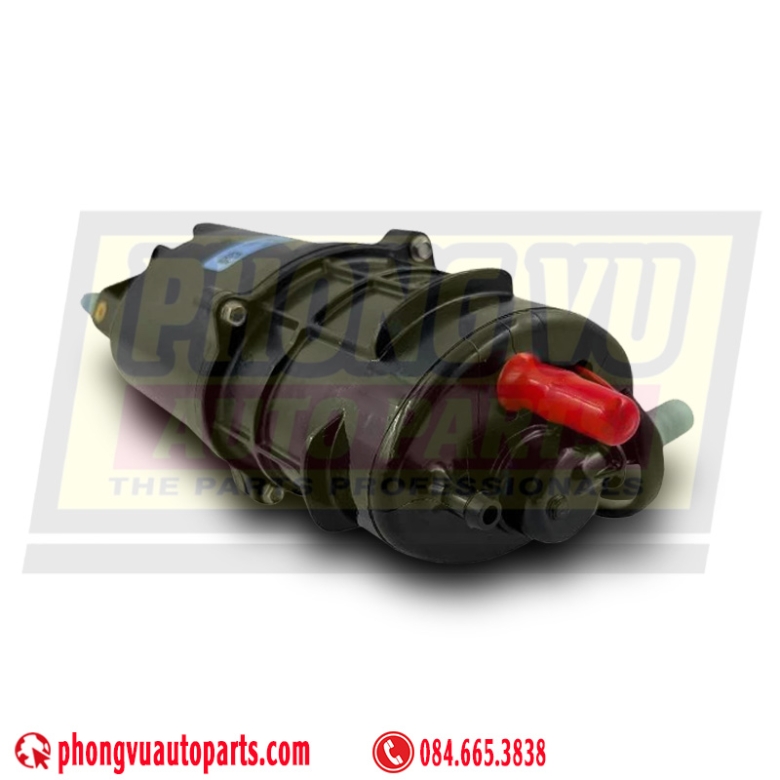

Cụm Bơm Xăng Tổng Mercury 8M0235171 8M0158586 (Fuel Supply Module) Cho Máy 75-150HP: Cấu Tạo, Mã Tương Thích & Giải Pháp Sửa Chữa Chuyên Sâu
Hệ thống phun xăng điện tử (EFI) trên các dòng động cơ hàng hải hiện đại đòi hỏi một nguồn cung cấp nhiên liệu ổn định, liên tục và không có bọt khí. Đối với các dòng máy gắn ngoài (Outboard) Mercury từ 75HP đến 150HP và các dòng lốc máy trong (Inboard/Sterndrive) MerCruiser, Cụm Bơm Xăng Tổng - Fuel Supply Module (FSM) đóng vai trò là "trái tim" điều phối toàn bộ chu trình này.

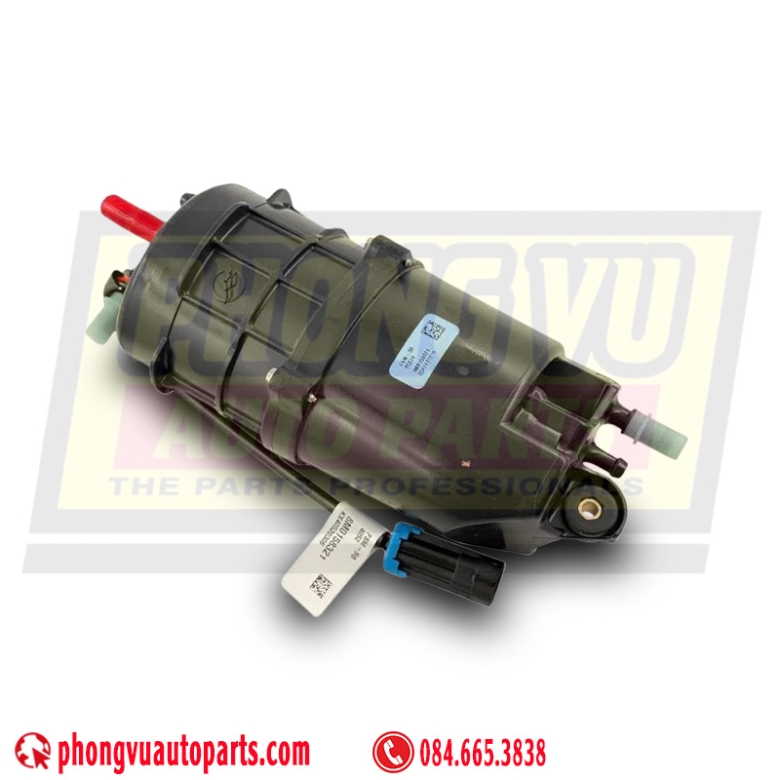

Tổng Quan Về Cụm Bơm Xăng Tổng Mercury Fuel Supply Module (FSM)
Cụm mô-đun cung cấp nhiên liệu tổng thành (Fuel Supply Module - FSM) là một cấu trúc cơ-điện tử khép kín được thiết kế bởi tập đoàn Brunswick (Mercury Marine). Khác với các dòng xe ô tô bố trí bơm xăng chìm hoàn toàn trong bình chứa lớn, động cơ tàu thủy thường đặt bình nhiên liệu ở khoảng cách xa lốc máy. Do đó, Mercury tách biệt một buồng chứa xăng phụ cao cấp (chính là cụm FSM) gắn trực tiếp bên hông động cơ.
Cụm FSM chịu trách nhiệm hút xăng áp suất thấp từ bình chứa chính dưới sàn tàu, lọc tách khí, làm mát bằng đường nước phụ chuyên biệt, sau đó tăng áp lực nén lên mức rất cao trước khi đẩy xăng thẳng vào ray kim phun (Fuel Rail). Việc tích hợp toàn bộ chu trình này vào một khối giúp tối ưu hóa không gian máy, giảm thiểu số lượng đường ống dẫn nối phức tạp bên trong vỏ máy, từ đó hạn chế tối đa nguy cơ rò rỉ nhiên liệu gây cháy nổ trên mặt nước.

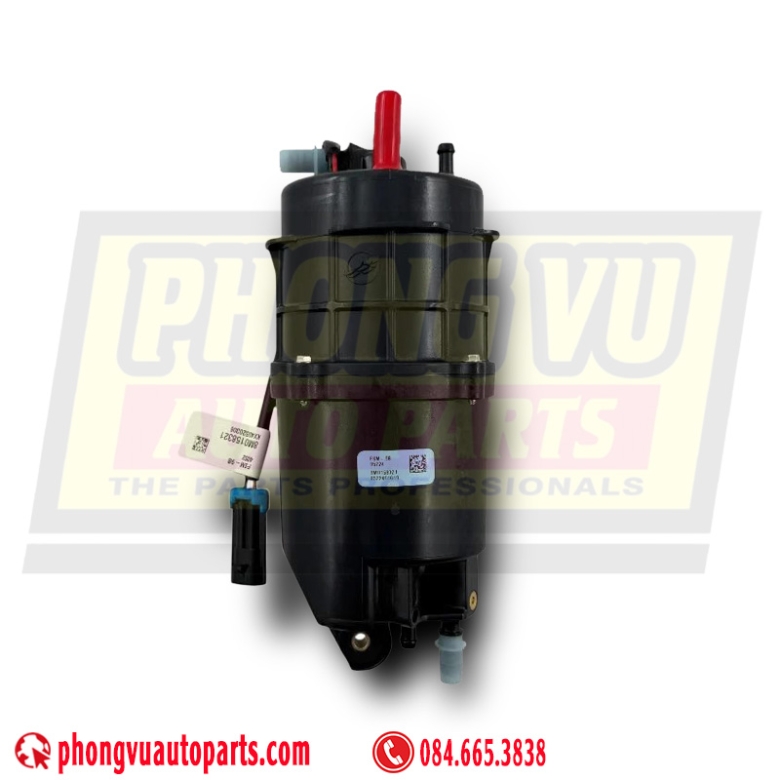

Cấu Tạo Chi Tiết Và Sơ Đồ Khối Của Fuel Supply Module
Khi bóc tách một cụm FSM tổng thành tiêu chuẩn mã 8M0235171, bạn sẽ thấy hệ thống được cấu thành từ các thành phần linh kiện tinh vi nối tầng với nhau.
1. Hệ thống bơm đôi tăng áp (Dual-Pump System)
- Bơm sơ cấp / Bơm áp suất thấp (Low-Pressure Pump): Nằm ở tầng đầu tiên nhận nhiên liệu, bộ phận này có nhiệm vụ hút xăng từ bình chứa chính thông qua lọc tách nước lắp ngoài. Mã linh kiện rời chính hãng để thay thế cho bộ phận này là 8M0062771.
- Bơm thứ cấp / Bơm áp suất cao (High-Pressure Pump): Nhận xăng đã được lọc sạch khí từ buồng chứa FSM và nén mạnh nhiên liệu đạt áp suất tiêu chuẩn EFI (thường từ 38 đến 43 PSI tùy đời máy). Mã linh kiện rời chính hãng của lõi bơm cao áp này là 8M0062770.
2. Các linh kiện kiểm soát áp suất và lưu lượng bên trong
- Van điều áp xăng (Fuel Pressure Regulator): Giữ nhiệm vụ duy trì áp suất trên ray kim phun luôn ở mức hằng số cố định. Khi áp suất vượt ngưỡng an toàn, van sẽ mở để xả lượng xăng thừa quay ngược trở lại buồng chứa FSM.
- Phao báo xăng nội bộ (Internal Float & Needle Valve): Hoạt động tương tự như phao trong bộ chế hòa khí đời cũ. Bộ phận này điều tiết lượng xăng đi vào buồng FSM, đảm bảo khoang chứa luôn đầy nhiên liệu và không bị lọt bọt khí vào lõi bơm cao áp.
- Vỏ làm mát bằng nước (Water-Cooled Housing / Fuel Cooler): Xăng tuần hoàn liên tục dưới áp suất cao sẽ sinh nhiệt lớn, dễ dẫn đến hiện tượng bốc hơi chặn đường ống (Vapor Lock). Mercury đã thiết kế một đường nước làm mát chạy bao quanh vỏ nhôm của FSM, giải nhiệt trực tiếp cho xăng trước khi đưa vào kim phun.
Thông Số Kỹ Thuật Chi Tiết Của Cụm Bơm 8M0235171 / 8M0158586
Để phục vụ công tác đo đạc, kiểm tra xung điện và áp suất của thợ kỹ thuật, dưới đây là bảng thông số tiêu chuẩn xuất xưởng từ nhà máy Mercury Marine:
| Tiêu chí kỹ thuật | Thông số tiêu chuẩn | Ghi chú |
|---|
| Áp suất vận hành cao áp | 38 – 43 PSI (2.6 – 3.0 Bar) | Đo tại van Test Schrader trên ray kim phun [8M0132733] |
| Áp suất nạp sơ cấp | 4 – 7 PSI (0.3 – 0.5 Bar) | Đo tại đường vào FSM |
| Điện áp định mức | 12V DC | Lấy nguồn từ rơ-le bơm xăng (Fuel Pump Relay) qua hộp ECM |
| Dòng điện tiêu thụ | 3.5 – 5.5 Amperes | Khi hệ thống hoạt động ở chế độ tải tối đa |
| Kiểu kết nối điện | Rắc cắm đúc kín chống nước | Chuẩn kết nối Amphenol chống tia lửa điện |
| Trọng lượng tổng thành | Khoảng 2.4 Kilograms | Bao gồm cả vỏ nhôm giải nhiệt và hệ thống ống nối |
Chuỗi Mã Phụ Tùng Tương Thích (Part Number Supercession)
Một trong những khó khăn lớn nhất của chủ tàu và thợ sửa chữa là hiện tượng đổi mã liên tục của hãng Mercury qua các năm cải tiến công nghệ. Tất cả các mã số phụ tùng được liệt kê dưới đây đều tương thích chéo, có chung sơ đồ chân bắt ốc, cấu trúc ống và có thể lắp đặt thay thế lẫn nhau 100%:
1. Mã phụ tùng chính hãng Mercury OEM
- 8M0235171: Đây là Mã số phụ tùng mới nhất hiện nay. Khi bạn đặt hàng linh kiện mới sản xuất từ nhà máy, hệ thống tổng kho của Mercury sẽ tự động cập nhật và xuất kho theo mã này [8M0132733].
- 8M0158586: Mã đời trung, rất phổ biến trên các block máy sản xuất từ năm 2016 đến 2022 [8M0158586].
- 8M0132733 / 8M0121387 / 8M0057676: Các mã đời giữa, cải tiến hệ thống phao xăng nội bộ [8M0132733].
- 8M0030733: Mã đời đầu tiên của hệ thống module thế hệ mới [8M0030733]. Nếu máy của bạn đang dùng mã này, bạn có thể tự tin nâng cấp lên thẳng mã mới nhất 8M0235171 mà không cần sửa đổi lốc máy.
2. Mã phụ tùng thay thế từ thương hiệu thứ ba (Aftermarket)
Nếu không mua được hàng chính hãng QuickSilver/Mercury, bạn có thể tìm kiếm mã tương đương từ hãng Sierra danh tiếng của Mỹ:
- Sierra 18-97301: Quy chuẩn đồng bộ, bao gồm đầy đủ cụm module và hệ thống ron cao su đi kèm.
Danh Sách Sản Phẩm Và Động Cơ Tương Thích Hoàn Toàn
Cụm FSM mã 8M0235171 được ứng dụng đồng bộ cho cả hai nhánh sản phẩm chạy xăng của tập đoàn Brunswick, bao gồm các dải số Sê-ri (Serial Number) cụ thể dưới đây:
1. Động cơ gắn ngoài Mercury / Mariner FourStroke EFI
- Dòng động cơ tầm trung (Block 2.1L): Các công suất 75 HP, 80 HP, 90 HP, 100 HP, và 115 HP EFI đời từ năm 2014 trở lại đây (Tương ứng dải số Sê-ri từ 2B095049 trở lên).
- Dòng động cơ hiệu suất cao Pro XS: Phiên bản 115 HP Pro XS (Số sê-ri từ 2B225488 trở lên).
- Dòng động cơ công suất lớn (Block V6 / L4): Các mức công suất 135 HP, 150 HP EFI và dòng 150 HP Pro XS / SeaPro chuyên dụng cho tàu dịch vụ, tàu tuần tra (Tương ứng số sê-ri từ 1B905505 hoặc 2B131942 trở lên).
2. Động cơ trong tàu MerCruiser (Sterndrive & Inboard)
Hệ thống FSM này cũng là cấu trúc cốt lõi gắn cạnh lốc máy của các dòng động cơ xăng MPI thế hệ mới:
- MerCruiser 4.5L V6 MPI (Các phiên bản công suất 200 HP và 250 HP với dải số sê-ri từ 2A530778 trở lên).
- MerCruiser 6.2L V8 MPI (Các phiên bản công suất 300 HP và 350 HP với dải số sê-ri từ 2A530776 trở lên).
Các Dấu Hiệu Nhận Biết Cụm Bơm FSM Bị Hỏng Hóc
Do phải làm việc liên tục trong môi trường khắc nghiệt, độ ẩm cao và tiếp xúc với các loại xăng có chứa cồn sinh học (Ethanol) dễ gây ăn mòn, cụm FSM sẽ có những hao mòn tự nhiên. Dưới đây là các triệu chứng lâm sàng rõ rệt nhất:
- Hiện tượng hụt ga, mất công suất ở vòng tua cao (Bogging/Hesitation): Máy khởi động rất bình thường, chạy ở tốc độ garanty êm ái. Tuy nhiên, khi người điều khiển đẩy tay ga lên cao để đưa tàu vào trạng thái lướt sóng (Plane), máy có hiện tượng hụt hơi, rung giật rồi sụt vòng tua. Nguyên nhân do lõi bơm cao áp bị yếu hoặc nghẹt lọc thô bên trong, không cung cấp đủ lưu lượng PSI tiêu chuẩn cho kim phun.
- Động cơ khó nổ hoặc không thể khởi động (Hard Starting / No Start): Khi vặn chìa khóa, bạn nghe tiếng motor đề quay mạnh nhưng máy không nổ. Ghé tai sát hông máy không nghe thấy tiếng "vè vè" quét điện kéo dài 2 giây của bơm xăng khi bật khóa ON. Đây là dấu hiệu của việc cháy cuộn dây motor bơm hoặc chết rơ-le cấp nguồn từ hộp ECM.
- Hiện tượng nghẹt đường nước giải nhiệt gây chết máy đột ngột: Tàu chạy được khoảng 15-20 phút thì máy tự động lịm lịm dần rồi tắt hẳn. Đợi máy nguội khoảng 30 phút lại nổ máy chạy tiếp được một đoạn ngắn. Hiện tượng này xảy ra do đường nước làm mát bao quanh vỏ FSM bị đóng cặn muối, cặn sạn khiến xăng bên trong nóng lên, sôi lên và tạo thành các túi khí (Vapor Lock) làm mất áp lực bơm xăng.
- Xăng rò rỉ ra đường ống xả khí hoặc có mùi xăng nồng nặc: Van điều áp bị rách màng cao su nội bộ, khiến xăng sống bị hút thẳng qua đường ống hơi vacuum đi vào buồng đốt, làm ngợp xăng (giàu xăng), bu-gi bị ướt đen và khí thải có khói đen nồng nặc mùi nhiên liệu.
Phương Án Sửa Chữa Và Thay Thế Tối Ưu Chi Phí
Khi cụm FSM gặp sự cố, bạn có hai giải pháp xử lý kỹ thuật tùy thuộc vào mức độ hư hại và ngân sách:
Phương án 1: Thay lẻ linh kiện bên trong (Tiết kiệm chi phí)
Nếu vỏ nhôm giải nhiệt của FSM còn tốt, không bị ăn mòn thủng lỗ, bạn có thể tháo rã cụm FSM theo sơ đồ hướng dẫn của hãng và tiến hành thay thế các chi tiết hỏng độc lập:
- Thay lõi bơm cao áp (Mã 8M0062770) hoặc bơm thấp áp (Mã 8M0062771) nếu đo áp suất thấy sụt giảm.
- Mua bộ Kit ron cao su và lưới lọc thô mới để làm sạch buồng chứa.
- Nhược điểm: Đòi hỏi thợ có tay nghề kỹ thuật cao, thao tác tỉ mỉ vì các khớp nối phao xăng và van điều áp bằng nhựa rất dễ bị gãy nếu cạy sai thế.
Phương án 2: Thay thế nguyên cụm tổng thành 8M0235171 (Khuyên dùng)
Đối với các tàu chạy biển, tàu cứu hộ hoặc tàu dịch vụ cần độ tin cậy tuyệt đối 100% khi vận hành ngoài khơi xa, việc thay thế nguyên cụm tổng thành là giải pháp tối ưu nhất.
- Ưu điểm: Nhận được một module khép kín đồng bộ hoàn toàn từ nhà máy, các lõi bơm, van điều áp, phao xăng đã được căn chỉnh áp suất chuẩn PSI bằng máy chuyên dụng. Chỉ cần tháo cụm cũ, bắt 3 ốc định vị, cắm rắc nguồn và nối ống xăng là hoàn thành (Plug and Play). Không mất thời gian rã máy, loại bỏ hoàn toàn rủi ro rò rỉ xăng do lắp lệch ron cao su.
Các Câu Hỏi Thường Gặp Về Mercury Fuel Supply Module
1. Tôi có thể dùng xăng chứa Ethanol (E10) cho cụm FSM này không?
Hãng Mercury thiết kế các dòng FSM đời mới như 8M0235171 với vật liệu polymer và ron cao su cải tiến có khả năng chịu cồn. Tuy nhiên, nếu tàu lưu kho lâu ngày không chạy, cồn trong xăng E10 sẽ hút ẩm từ không khí tạo thành nước đọng ở đáy FSM, gây rỉ sét lõi bơm cực nhanh. Khuyến cáo nên dùng xăng không cồn (Pure Gas/Non-Ethanol) hoặc sử dụng thêm chất phụ gia ổn định nhiên liệu Mercury Quickcare/Quickstor.
2. Làm thế nào để đo chính xác áp suất của cụm bơm này?
Trên ray kim phun của máy Mercury luôn có một đầu van kỹ thuật (giống van xe đạp/xe máy - Schrader Valve). Bạn cần kết nối một đồng hồ đo áp suất chuyên dụng cho máy thủy vào đầu van này, bật khóa điện (Key ON) để xem áp suất tĩnh, sau đó nổ máy tăng ga để xem áp suất động dưới tải xem có duy trì vững ở mức 38-43 PSI hay không.
3. Tại sao mã 8M0030733 trên máy tôi lại đắt và khó tìm hơn mã 8M0235171?
Vì mã 8M0030733 đã ngưng sản xuất từ lâu. Những linh kiện còn sót lại trên thị trường dạng khan hiếm thường bị đẩy giá lên cao. Giải pháp thông minh nhất là đặt mua mã thay thế hiện tại 8M0235171 với mức giá bình ổn hơn từ hãng, hiệu suất vận hành lại được cải tiến tốt hơn.
Kết Luận
Cụm Bơm Xăng Tổng Mercury Fuel Supply Module mã 8M0235171 (thay thế cho mã cũ 8M0158586 / 8M0030733) là một trong những bộ phận quan trọng nhất quyết định sự sống còn và độ mượt mà của khối động cơ 75-150HP FourStroke EFI. Việc hiểu rõ cấu tạo, thường xuyên kiểm tra đường nước giải nhiệt FSM và nhận biết sớm các dấu hiệu sụt áp sẽ giúp bạn ngăn ngừa các sự cố nằm bờ ngoài khơi xa.
Khi tiến hành thay thế, hãy luôn ưu tiên sử dụng mã linh kiện mới nhất từ các đại lý phân phối chính hãng uy tín để nhận được sự đồng bộ kỹ thuật và chính sách bảo hành tiêu chuẩn từ Mercury Marine.
