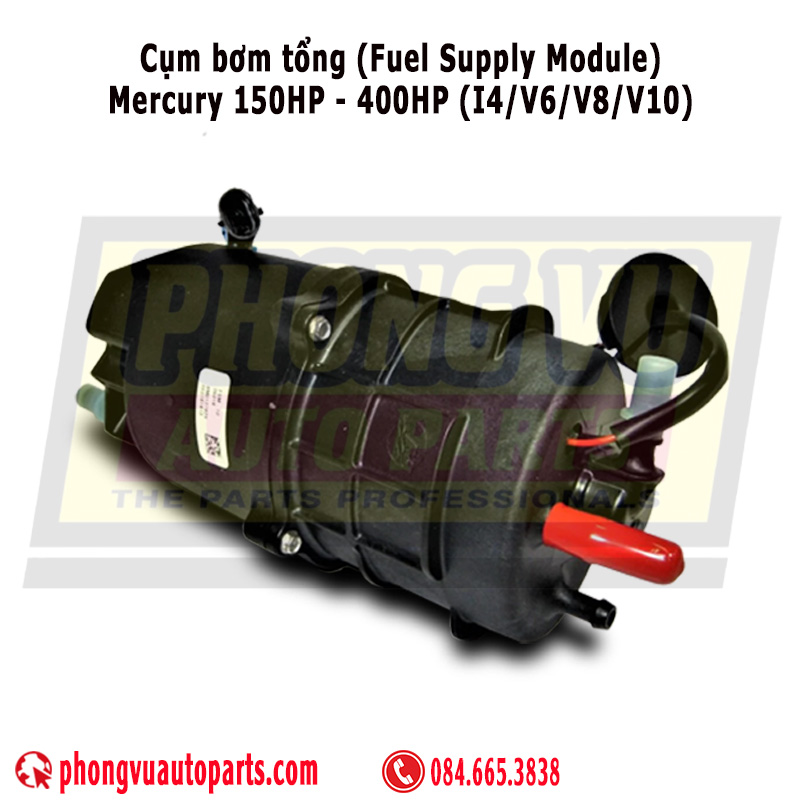

Cụm Bơm Tổng Mercury 8M0161584 Máy 150-400HP: Hướng Dẫn Kỹ Thuật Toàn Diện

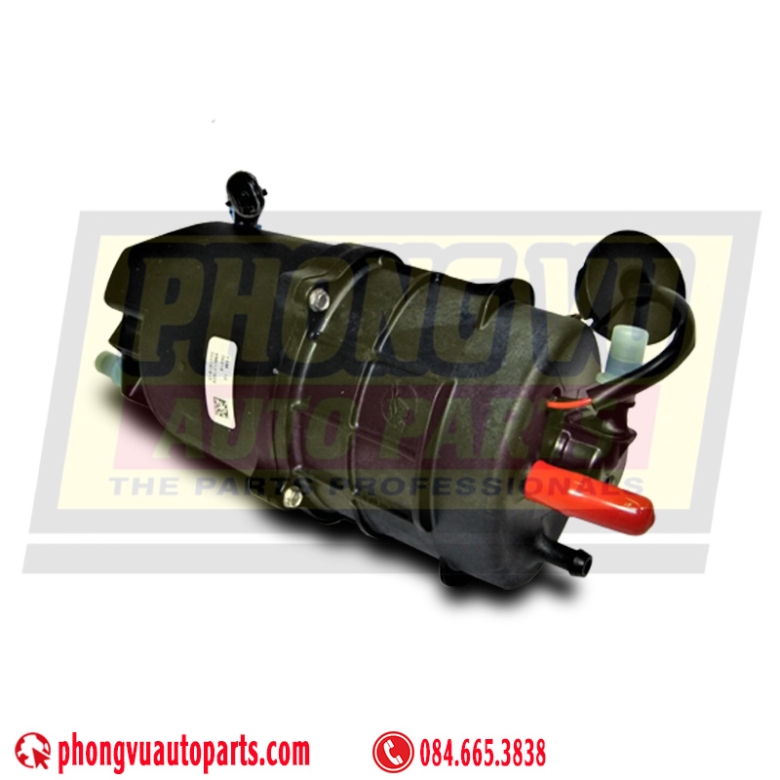

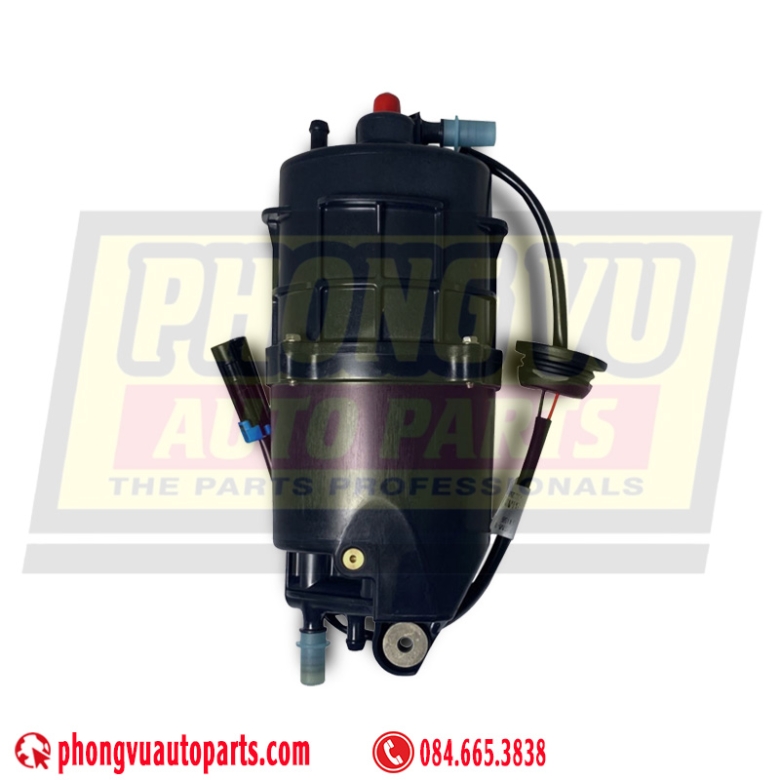

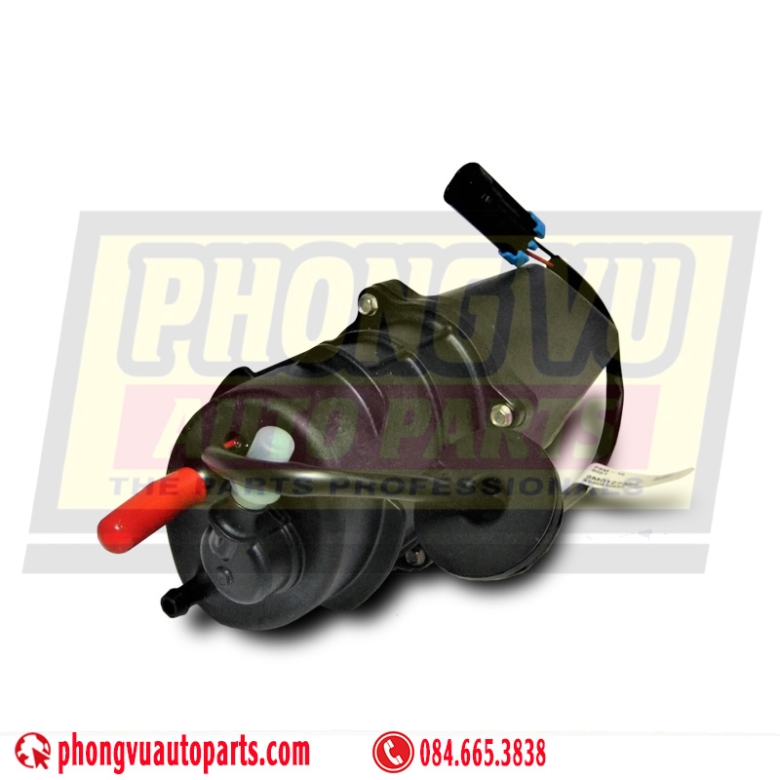

Hệ thống phun xăng điện tử (EFI) trên các dòng động cơ máy thủy Mercury đời mới đòi hỏi một nguồn cấp nhiên liệu cực kỳ ổn định và tinh khiết. Trọng tâm của hệ thống này chính là Cụm bơm tổng Mercury 8M0161584 (hay còn gọi là mô-đun cấp nhiên liệu FSM - Fuel Supply Module / Bầu tách hơi VST).
1. Thông Số Kỹ Thuật Chi Tiết Cụm Bơm Tổng Mercury 8M0161584
Cụm bơm tổng FSM mã 8M0161584 là một khối module tích hợp đa chức năng hoàn chỉnh, đóng vai trò như một trạm trung chuyển và xử lý nhiên liệu thông minh ngay trên thân máy [8M0161584].
Khối cấu trúc cơ khí và vật liệu vỏ
- Vật liệu chế tạo: Hợp kim nhôm đúc áp lực cao kết hợp nhựa Composite chịu lực chuyên dụng cho môi trường biển.
- Khả năng chống ăn mòn: Bề mặt được xử lý bằng lớp phủ chống oxy hóa anodized sâu, ngăn chặn muối biển và tác động ăn mòn của xăng sinh học có hàm lượng Ethanol cao lên đến E10 [8M0161584].
- Cơ chế giải nhiệt: Tích hợp đường ống làm mát bằng nước thông qua hệ thống tuần hoàn của động cơ, giữ cho nhiệt độ nhiên liệu luôn ở mức lý tưởng, ngăn hiện tượng khóa hơi (Vapor Lock).
Thông số hệ thống bơm tích hợp bên trong
Bộ bơm tổng này chứa cấu trúc bơm kép (Dual-Pump System) hoạt động đồng bộ:
| Thành phần linh kiện | Chức năng kỹ thuật | Áp suất vận hành tiêu chuẩn |
|---|
| Mô-tơ bơm thấp áp (Lift Pump) | Hút xăng từ bình chứa chính dưới sàn tàu, điền đầy khoang chứa VST | 4 - 7 PSI (Tùy vòng tua máy) |
| Mô-tơ bơm cao áp (HP Pump) | Nén nhiên liệu đạt chuẩn, đẩy lên đường ray kim phun (Fuel Rail) | 38 - 43 PSI (Ổn định liên tục) |
| Van điều áp (Pressure Regulator) | Xả lượng xăng thừa quay lại bầu chứa khi áp suất vượt ngưỡng an toàn | Khóa áp cố định tại ~43 PSI |
| Hệ thống phao xăng (Float & Switch) | Kiểm soát mực xăng cơ học để đóng/ngắt mạch nạp nhiên liệu | Tự động hóa ngắt mạch cảm biến |
2. Danh Sách Sản Phẩm Động Cơ Tương Thích
Mã phụ tùng 8M0161584 là phiên bản module cấp nhiên liệu thế hệ mới nhất của tập đoàn Mercury Marine [8M0161584]. Sản phẩm này được thiết kế định hình để tương thích cấu trúc lắp ráp trên dải động cơ 4-Stroke EFI công suất lớn từ 150HP đến 400HP [8M0161584]:
Động cơ Mercury 4-Thì Inline 4 (4 Xi-lanh thẳng hàng)
- Mercury FourStroke EFI: 150 HP, 175 HP
- Mercury Pro XS: 150 HP
- Mercury Verado L4 (Đời sử dụng cụm FSM tích hợp nâng cấp)
Động cơ Mercury 4-Thì V6 (Dung tích xi-lanh 3.4L)
- Mercury FourStroke V6: 200 HP, 225 HP
- Mercury Pro XS V6: 175 HP, 200 HP
- Mercury SeaPro V6 (Dòng máy thương mại): 175 HP, 200 HP
Động cơ Mercury 4-Thì V8 (Dung tích xi-lanh 4.6L)
- Mercury FourStroke V8: 250 HP, 300 HP
- Mercury Pro XS V8: 250 HP, 300 HP
- Mercury Verado V8: 250 HP, 300 HP
- Mercury SeaPro V8: 250 HP, 300 HP
- Mercury Racing 300R (Cấu hình hệ thống treo gá AMS - Advanced MidSection)
Động cơ Mercury 4-Thì V10 (Dung tích xi-lanh 5.7L)
- Mercury Verado V10: 350 HP, 400 HP
- Mercury SeaPro V10: 350 HP, 400 HP
3. Bảng Tra Cứu Mã Phụ Tùng Tương Thích (Cross-Reference)
Trong quá trình bảo dưỡng và tìm kiếm linh kiện trên mạng, việc tra cứu mã thay thế (Supersession) vô cùng quan trọng vì Mercury thường nâng cấp mã định kỳ để sửa lỗi thiết kế.
Mã phụ tùng gốc và các mã thay thế qua các đời (Supersedes)
Cụm bơm tổng 8M0161584 là mã hiện tại (Current Part Number) và nó trực tiếp thay thế hoàn toàn cho các mã đời cũ sau [8M0161584]:
- 8M0132733 (Mã phân phối phổ biến đời 2018-2020) [8M0132733]
- 8M0118182
- 8M0158584 [8M0161584]
- 8M0149721
Mã phụ tùng lẻ cấu thành bên trong (Để sửa chữa ruột bơm)
Nếu phần vỏ nhôm của bầu tách hơi không bị nứt vỡ hoặc rò rỉ, thợ máy có thể mua lẻ các linh kiện bên trong để giảm chi phí:
- Mô-tơ bơm thấp áp lẻ: Mã phụ tùng Mercury 8M0103289
- Mô-tơ bơm cao áp lẻ: Mã phụ tùng Mercury 8M0103288
- Phao xăng và ron đệm bầu VST: Mã phụ tùng Mercury 8M0103277
4. Dấu Hiệu Hỏng Hóc Của Cụm Bơm Thấp Áp/Bơm Tổng FSM
Khi cụm bơm tổng FSM gặp lỗi, dòng nhiên liệu cung cấp cho buồng đốt sẽ bị gián đoạn hoặc sai lệch áp suất. Các triệu chứng lâm sàng phổ biến nhất bao gồm:
Triệu chứng 1: Hiện tượng hụt ga và mất công suất đỉnh (Drop in WOT RPM)
Khi tàu cano chạy ở tốc độ cao, ga mở toàn phần (Wide-Open Throttle), động cơ đột ngột bị giật, hụt hơi hoặc tụt tua máy sâu. Điều này xảy ra do mô-tơ bơm cao áp bên trong FSM bị suy yếu, không đủ khả năng nén xăng đạt mức 43 PSI để nuôi kim phun khi máy đòi hỏi lưu lượng lớn.
Triệu chứng 2: Máy khó nổ hoặc phải đề kéo dài (Hard Starting)
Vào buổi sáng hoặc sau một khoảng thời gian dài không vận hành, bạn phải nhấn giữ đề rất lâu máy mới khởi động được. Nguyên nhân do van điều áp hoặc mô-tơ bơm thấp áp bị rò rỉ ngược, khiến xăng trong bầu FSM bị tụt hết về bình chứa chính, làm hệ thống mất áp suất mồi ban đầu.
Triệu chứng 3: Chạy nóng máy tự động tắt (Hiện tượng Vapor Lock/Ngộp hơi)
Tàu vận hành hoàn hảo trong 15-20 phút đầu. Tuy nhiên, khi động cơ sinh nhiệt cao, máy đột ngột lịm dần rồi tắt. Thợ mở nắp capo kiểm tra thấy cụm FSM nóng ran. Đây là dấu hiệu đường nước giải nhiệt bầu tách hơi bị nghẹt bẩn hoặc mô-tơ bơm bị chập cuộn dây đồng bên trong khi gặp nhiệt độ cao.
5. Phương Án Sửa Chữa Và Thay Thế Tối Ưu Chi Phí
Khi xác định cụm bơm tổng FSM gặp sự cố, chủ tàu và thợ máy có hai phương án xử lý rõ rệt:
Phương án A: Thay thế nguyên cụm FSM chính hãng Mercury 8M0161584
- Ưu điểm: Khôi phục 100% hiệu suất ban đầu của nhà máy, độ bền cao, đi kèm đầy đủ ron, phao, van điều áp mới tinh, triệt tiêu hoàn toàn các rủi ro phát sinh tiềm ẩn [8M0161584].
- Nhược điểm: Chi phí đầu tư vật tư rất cao (Dao động từ $1,000 đến $1,150 USD tại thị trường quốc tế chưa tính thuế phí nhập khẩu) [8M0161584].
- Trường hợp áp dụng: Thường dùng khi vỏ FSM bị nứt, rò rỉ xăng nguy hiểm, hoặc máy làm việc trong điều kiện cứu hộ, tuần tra thương mại cần độ tin cậy tuyệt đối.
Phương án B: Rã bầu VST và thay ruột bơm lẻ (Giải pháp kinh tế của thợ)
- Ưu điểm: Tiết kiệm từ 60% - 70% chi phí so với mua nguyên bộ lớn.
- Quy trình thực hiện: Thợ máy tiến hành đo áp suất bằng đồng hồ chuyên dụng tại đầu van Schrader trên thân FSM để xác định chính xác lỗi do bơm thấp áp hay bơm cao áp. Sau đó, thợ chỉ cần mua mô-tơ lẻ (Mã 8M0103289 hoặc 8M0103288) về đóng lại vào vỏ cũ [8M0103288, 8M0103289].
- Lưu ý: Khi rã bầu FSM, bắt buộc phải thay mới các cọng ron đệm cao su (O-ring) để tránh nguy cơ rò rỉ xăng gây hỏa hoạn nguy hiểm dưới khoang máy hầm tàu.
6. Các Câu Hỏi Liên Quan
Tôi có thể dùng cụm bơm tổng 8M0161584 cho xăng sinh học E10 tại Việt Nam không?
Trả lời: Hoàn toàn được. Mã nâng cấp đời mới 8M0161584 được Mercury tái thiết kế hệ thống màng bơm và gioăng đệm cao su gốc Fluorocarbon để chống chọi lại tính ngậm nước và ăn mòn của xăng sinh học E10. Tuy nhiên, khuyến cáo nên lắp thêm một bộ lọc tách nước tách rác (Water Separating Fuel Filter) kích thước 10-micron ở đường ống trước khi xăng đi vào cụm FSM.
Tại sao thợ máy của tôi gọi cụm này là "cụm bơm thấp áp" dù nó có cả bơm cao áp?
Trả lời: Đây là thói quen gọi tên theo vị trí và cụm chức năng cũ của anh em thợ máy thủy tại Việt Nam. Họ gọi nguyên khối FSM/VST lớn gắn bên hông máy là "cụm bơm thấp áp" (hoặc bơm tổng) để phân biệt trực quan với "đường ray cao áp" (Fuel Rail) chứa các kim phun nằm trực tiếp trên đầu lốc máy. Khi đi mua hàng, bạn nên đưa rõ mã số 8M0161584để đại lý giao đúng nguyên cụm lớn, tránh nhầm lẫn với mô-tơ nhỏ bên trong [8M0161584].
Làm thế nào để tự kiểm tra xem cụm bơm tổng FSM có bị hỏng hay không tại nhà?
Trả lời: Bạn cần một đồng hồ đo áp suất xăng chuyên dụng cho máy thủy. Kết nối đồng hồ vào đầu van kiểm tra (tương tự đầu van xe máy) trên đỉnh bầu FSM. Bật chìa khóa (khởi động mồi nhưng không nổ máy), áp suất phải nhảy lên khoảng 38-43 PSI ngay lập tức. Nếu kim không lên hoặc lên rồi tụt nhanh về 0, cụm FSM của bạn chắc chắn đã bị hỏng van điều áp hoặc chết mô-tơ bơm cao áp [8M0103288].
7. Kết Luận
Cụm bơm tổng Mercury 8M0161584 là trái tim của hệ thống cung cấp nhiên liệu trên các dòng máy thủy Mercury 150-400HP EFI [8M0161584]. Việc hiểu rõ cấu tạo, mã phụ tùng thay thế tương thích chéo và các dấu hiệu hư hỏng lâm sàng sẽ giúp chủ tàu chủ động hơn trong việc bảo dưỡng. Để kéo dài tuổi thọ cho cụm bơm đắt giá này, hãy luôn đảm bảo nguồn xăng sạch, thay lọc xăng định kỳ mỗi 100 giờ chạy máy và không bao giờ vận hành động cơ trong tình trạng cạn kiệt nhiên liệu.
Để nhận thêm tư vấn kỹ thuật chính xác cho con tàu của bạn, vui lòng cho biết:
- Bạn đang cần đặt mua nguyên cụm FSM chính hãng hay tìm mua ruột bơm lẻ?
- Số Seri động cơ (Engine Serial Number) của máy Mercury bạn đang dùng là gì để tôi đối chiếu sơ đồ hãng?
