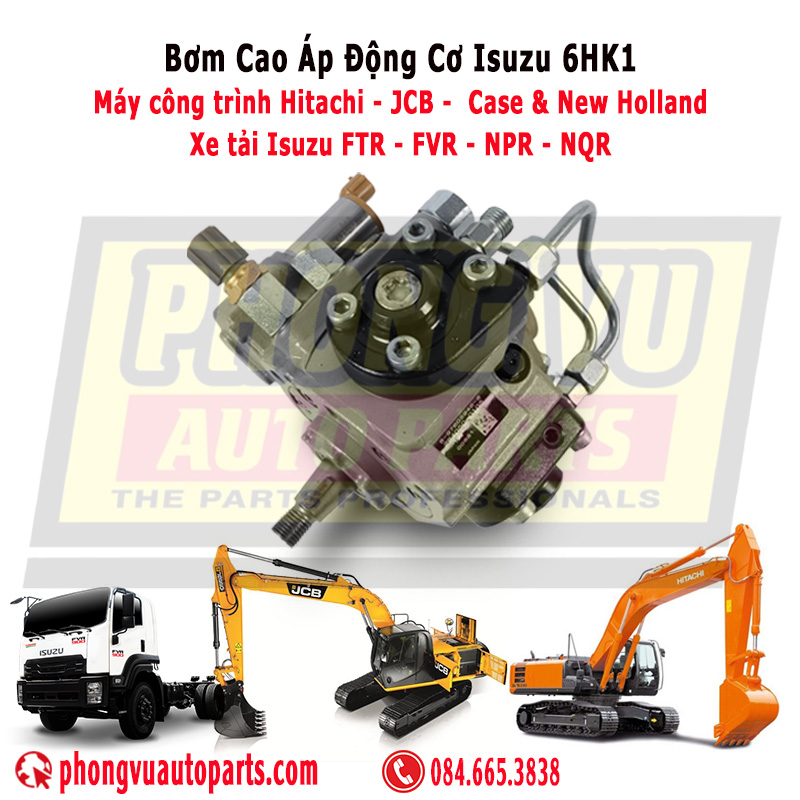

Bơm Cao Áp ISUZU 6HK1 Chính Hãng Denso Nhật Bản – Mã 8980915650, 294050-0105
Bơm cao áp (hay còn gọi là bơm nhiên liệu, bơm heo dầu) là trung tâm điều phối của hệ thống phun dầu điện tử Common Rail. Đối với dòng động cơ ISUZU 6HK1 vận hành trên xe tải nặng và các dòng máy xúc đào đời cao, cụm bơm cao áp Denso HP4 chính hãng Nhật Bản là linh kiện cốt lõi quyết định hiệu suất, độ ăn tải và mức tiêu hao nhiên liệu của thiết bị.
Bài viết này cung cấp toàn bộ thông tin chuyên sâu từ mã phụ tùng đối chiếu, thông số kỹ thuật, nguyên lý vận hành cho đến cẩm nang chẩn đoán hư hỏng và phương án sửa chữa tối ưu theo tiêu chuẩn hãng.
Tổng Quan Về Bơm Cao Áp Denso HP4 Trên Động Cơ ISUZU 6HK1
Động cơ ISUZU 6HK1 là khối động cơ diesel 6 xi-lanh thẳng hàng, dải dung tích 7.8L, được sử dụng cực kỳ phổ biến trong cả ngành vận tải đường bộ lẫn ngành máy công trình. Để đáp ứng các tiêu chuẩn khí thải nghiêm ngặt như Euro 3, Euro 4 và tối ưu hóa công suất, ISUZU đã bắt tay cùng tập đoàn Denso Nhật Bản để trang bị hệ thống phun nhiên liệu áp suất cao Common Rail, cụ thể là dòng bơm cao áp Denso HP4.
Khác với các thế hệ bơm cơ khí truyền thống (bơm dòng hoăc bơm buồng), bơm điện tử HP4 không quyết định thời điểm phun dầu trực tiếp vào buồng đốt. Thay vào đó, nhiệm vụ duy nhất và quan trọng nhất của nó là nén nhiên liệu diesel lên một áp suất cực cao và liên tục tích trữ áp suất đó vào thanh đường ống dẫn chung (Rail), sẵn sàng chờ lệnh đóng mở từ hộp điều khiển trung tâm ECU.
Bảng Tra Cứu Mã Phụ Tùng Tương Thích Và Đối Chiếu
Trong ngành phụ tùng máy công trình và ô tô, một cụm bơm cao áp có thể được quản lý bằng nhiều mã số khác nhau tùy thuộc vào thương hiệu lắp ráp thiết bị. Việc tra cứu chính xác dải mã đối chiếu dưới đây sẽ giúp chủ máy và kỹ thuật viên mua đúng hàng, tránh tình trạng lắp sai đời gây lỗi hộp đen.
Mã Nhà Sản Xuất Denso (Nhật Bản)
- 294050-0100
- 294050-0101
- 294050-0102
- 294050-0103
- 294050-0104
- 294050-0105
- 294050-0106
- 9729405-010
- DCRP400100
Mã Chính Hãng Isuzu
- 8980915650 (Mã định dạng gốc: 8-98091565-0)
- 8980915651
- 8980915652
- 8980915653
- 8980915654
- 1156035080
- 1156035081
Mã Phụ Tùng Hãng Máy Công Trình JCB
- 17/927600
- 02/802705
- 333/E3950
Mã Phụ Tùng Hãng Máy Công Trình CASE / New Holland
Thông Số Kỹ Thuật Chi Tiết Của Bơm Cao Áp Denso HP4
Để hiểu rõ tại sao cụm bơm này có khả năng gánh vác các khối động cơ công suất lớn hoạt động liên tục, dưới đây là các thông số kỹ thuật cốt lõi từ nhà máy Denso Nhật Bản:
- Loại bơm: Bơm cao áp Common Rail loại HP4 (Hệ thống phun áp suất cao thế hệ mới).
- Số lượng piston nén: Thiết kế tổ hợp piston hướng tâm giúp phân phối lực nén đều, giảm rung động cơ học.
- Áp suất vận hành tối đa: Lên đến 1800 - 2000 Bar (Tương đương 180 - 200 MPa), đảm bảo dầu được xé tơi mịn khi đi qua lỗ kim phun.
- Van điều khiển tích hợp: Van SCV (Suction Control Valve) loại van từ điện tử, chịu trách nhiệm tiết lưu lượng dầu đi vào buồng nén.
- Cảm biến đi kèm: Tích hợp cảm biến nhiệt độ nhiên liệu đầu vào nhằm hiệu chỉnh tỷ trọng dầu theo nhiệt độ môi trường làm việc.
- Chất liệu vỏ và lõi: Thép hợp kim hàm lượng carbon cao, được nhiệt luyện bề mặt bằng công nghệ thấm nitơ chống mài mòn cao cấp.
- Hướng quay: Quay theo chiều kim đồng hồ hoặc ngược lại tùy thuộc vào cơ cấu bánh răng cam của block máy ISUZU 6HK1.
Nguyên Lý Hoạt Động Của Hệ Thống Bơm Denso HP4
Bơm cao áp Denso HP4 hoạt động dựa trên sự phối hợp đồng bộ giữa cơ cấu cơ khí và tín hiệu điện tử từ hộp ECU. Quy trình vận hành được chia thành ba giai đoạn khép kín liên tục:
Giai Đoạn Hút Nhiên Liệu Và Tiết Lưu (Suction & Metering)
Dầu diesel từ thùng chứa được bơm tiếp vận (bơm tiếp dầu cấp thấp tích hợp sẵn ở đuôi bơm HP4) hút lên, đi qua lọc tách nước và lọc tinh để sạch tạp chất. Sau khi đi vào thân bơm, dòng dầu này phải đi qua van điều khiển hút SCV. Hộp ECU sẽ gửi dòng điện dạng xung điện rộng (PWM) đến van SCV để mở lớn hoặc thu nhỏ đường dầu. Điều này giúp kiểm soát chính xác lượng dầu được phép đi vào buồng nén, tránh hiện tượng thừa dầu gây quá áp hệ thống.
Giai Đoạn Nén Áp Suất Cao (Compression)
Lượng dầu sau khi qua van SCV sẽ đi vào các buồng nén xi-lanh nhỏ bên trong bơm. Trục cam của bơm được truyền động trực tiếp từ bánh răng động cơ 6HK1 sẽ đẩy các piston tịnh tiến liên tục. Khi piston đi lên, cơ cấu van một chiều đóng lại, nén thể tích dầu xuống mức cực nhỏ, đẩy áp suất dầu vọt lên dải từ 1000 đến gần 2000 Bar.
Giai Đoạn Tích Áp Và Hồi Dầu (Delivery & Return)
Nhiên liệu đạt áp suất tiêu chuẩn sẽ thắng lực lò xo của van thoát áp, đẩy thẳng ra đường ống cao áp để đi vào thanh Rail. Lượng dầu thừa phục vụ cho mục đích làm mát và bôi trơn các chi tiết chuyển động cơ khí bên trong lốc bơm sẽ được gom lại và đẩy theo đường ống dầu hồi quay trở về thùng chứa.
Danh Sách Thiết Bị Và Sản Phẩm Tương Thích
Nhờ cấu trúc động cơ ISUZU 6HK1 hoạt động cực kỳ ổn định, cụm bơm cao áp Denso HP4 này được ứng dụng rộng rãi trên rất nhiều chủng loại thiết bị cơ giới nặng toàn cầu.
Các Dòng Máy Xúc Đào Bánh Xích Hitachi (Crawler Excavator)
- Hitachi Zaxis ZX330-3
- Hitachi Zaxis ZX350-3
- Hitachi Zaxis ZX350LC-3
- Hitachi Zaxis ZX350LC-5B
- Hitachi Zaxis ZX350LCN-5B
- Hitachi Zaxis ZX400LCH-3
Các Dòng Máy Xúc Lật Hitachi (Wheel Loader)
- Hitachi ZW220
- Hitachi ZW250
Các Dòng Máy Xúc Đào Bánh Xích JCB
- JCB JS220
- JCB JS240
- JCB JS260
Các Dòng Máy Xúc Đào Case & New Holland
- Case CX210
- Case CX240
- Case CX290
- Case Wheeled Excavator WX210 (Máy xúc bánh lốp)
- Case Wheeled Excavator WX240 (Máy xúc bánh lốp)
- New Holland E215
- New Holland E235
Các Dòng Xe Tải Nặng ISUZU Nhật Bản
- Xe tải ISUZU FTR (Phân khúc tải trung cao cấp)
- Xe tải ISUZU FVR (Dòng xe tải nặng phổ biến)
- Xe tải ISUZU NPR (Tùy chọn động cơ dung tích lớn ở một số thị trường)
- Xe tải ISUZU NQR (Phiên bản xuất khẩu cấu hình đặc biệt)
Dấu Hiệu Nhận Biết Cụm Bơm Cao Áp 6HK1 Bị Hư Hỏng
Trong quá trình vận hành tại các công trường hoặc trên các cung đường dài, hệ thống nhiên liệu có thể xuống cấp. Chủ máy cần lưu ý các dấu hiệu cảnh báo sớm sau đây để tránh việc thổi roăng mặt máy hoặc hỏng lây sang dàn kim phun:
Động Cơ Khó Nổ Hoặc Không Thể Khởi Động
Khi piston bơm bị mòn hoặc van SCV bị kẹt ở vị trí đóng, bơm không thể nén đủ áp suất tối thiểu trong thanh Rail (thường khoảng 250 Bar) để hộp ECU kích hoạt mở kim phun. Máy sẽ có hiện tượng đề dài, đề dai dẳng nhưng không nổ, đặc biệt là khi máy nguội hoặc sau khi để qua đêm.
Động Cơ Bị Lịm Máy, Sụt Tua Khi Vào Tải
Khi máy xúc ép tải (nâng cần, cuốc đất cứng) hoặc xe tải lên dốc, động cơ đòi hỏi lưu lượng dầu cực lớn. Nếu bơm cao áp bị yếu, áp suất trên thanh Rail sẽ tụt sâu so với áp suất mục tiêu của ECU. Hộp đen sẽ ngay lập tức bóp công suất, khiến máy bị lịm đi, chạy yếu hoặc lịm hẳn tắt máy.
Khói Đen Dày Đặc Và Động Cơ Nổ Rung Giật
Áp suất phun từ bơm không đạt chuẩn khiến kim phun không thể phun tơi dầu thành dạng sương mịn mà bị phun thành tia giọt. Dầu không cháy hết trong buồng đốt sẽ tạo ra lượng khói đen đặc ở đường xả, máy chạy có tiếng gõ cộc cộc và nổ không đều ở chế độ Garanti.
Đèn Báo Lỗi Động Cơ (Check Engine) Báo Sáng liên Tục
Màn hình taplo của máy xúc Hitachi hay xe tải Isuzu sẽ hiển thị biểu tượng lỗi động cơ hoặc mã lỗi kỹ thuật. Các mã lỗi phổ biến liên quan bao gồm lỗi áp suất đường Rail quá thấp (Fuel Rail Pressure Too Low) hoặc lỗi mạch điều khiển van SCV.
Phương Án Sửa Chữa, Thay Thế Tối Ưu Cho Chủ Máy
Khi xác định cụm bơm cao áp gặp sự cố, chủ xe và đơn vị sửa chữa có thể cân nhắc giữa các giải pháp dựa trên ngân sách và yêu cầu tiến độ công việc:
Phương Án Sửa Chữa Phục Hồi (Tiết Kiệm Chi Phí)
Nếu lốc bơm chưa bị xước lòng nặng, kỹ thuật viên có thể tiến hành rã bơm, súc rửa siêu âm và thay thế các chi tiết hao mòn nhỏ:
- Thay thế van SCV mới: Đây là linh kiện điện tử dễ hỏng nhất do kẹt mạt sắt. Thay van SCV chính hãng sẽ giải quyết được 60% các lỗi mất áp đột ngột.
- Thay bộ ron phớt chống chảy dầu: Xử lý triệt để hiện tượng dầu diesel rò rỉ qua cổ trục bơm hoặc các nắp đậy buồng nén.
- Lưu ý: Phương án này yêu cầu phải cân chỉnh lại bơm trên băng thử điện tử chuyên dụng (Bàn test bơm cao áp EPS) để kiểm tra lưu lượng đạt chuẩn mới được lắp lên máy.
Phương Án Thay Mới Cụ Cụm Bơm Cao Áp (Tối Ưu Độ Bền)
Đối với các dòng máy xúc làm việc liên tục tại công trường mỏ hoặc xe tải chạy đường dài, việc thay mới nguyên cụm bơm Denso HP4 chính hãng là phương án an toàn nhất. Quy trình lắp đặt thay thế bắt buộc phải tuân thủ nghiêm ngặt các bước sau để tránh hỏng hóc lặp lại:
Bước 1: Vệ sinh triệt để hệ thống nhiên liệu cấp thấp
Hạ thùng chứa dầu diesel, súc rửa sạch toàn bộ bùn đất, nước đọng và mạt sắt tích tụ ở đáy thùng. Dùng khí nén thổi sạch toàn bộ các đường ống dẫn dầu từ thùng về cụm bơm.
Bước 2: Thay mới hệ thống lọc dầu
Bắt buộc thay mới 100% cụm lọc tách nước và lọc dầu tinh. Tuyệt đối không tận dụng lại lọc cũ vì các hạt bụi mịn li ti từ lọc cũ có thể đi thẳng vào lòng bơm mới gây cào xước piston ngay trong vài giờ đầu vận hành.
Bước 3: Kiểm tra gián tiếp dàn kim phun
Mạt sắt từ cụm bơm cũ hỏng thường có xu hướng theo đường cao áp đi lên kim phun. Cần tháo dàn kim phun đi kiểm tra, thông rửa trên bàn test để đảm bảo các đầu kim không bị kẹt, tránh hiện tượng kim phun bị đái làm áp suất dội ngược phá hỏng bơm mới.
Bước 4: Đặt cam và xả gió hệ thống
Lắp đặt bơm vào đúng dấu cam quy định trên động cơ Isuzu 6HK1. Tiến hành bơm tay để điền đầy dầu vào lọc và thân bơm, nới lỏng đầu ống cao áp để xả sạch toàn bộ không khí (xả gió) ra ngoài trước khi khởi động máy.
Các Câu Hỏi Thường Gặp Của Khách Hàng
Bơm cao áp Denso HP4 chính hãng Nhật Bản có thời gian bảo hành bao lâu?
Thông thường, sản phẩm chính hãng Denso được bảo hành kỹ thuật theo tiêu chuẩn của nhà sản xuất đối với các lỗi thuộc về phôi vật liệu hoặc lắp ráp từ nhà máy. Tuy nhiên, do đặc thù hệ thống Common Rail rất nhạy cảm với chất lượng dầu, các đơn vị phân phối sẽ từ chối bảo hành nếu lòng bơm bị xước, kẹt van do dầu nhiễm nước hoặc lẫn mạt bẩn từ thùng chứa cũ chưa vệ sinh.
Tại sao mã phụ tùng dập trên thân bơm của tôi lại khác một vài số cuối với mã 294050-0105?
Các dải số như 294050-0100 đến 294050-0106 là dải mã cải tiến liên tục của Denso qua các năm sản xuất nhằm tối ưu hóa vật liệu cơ khí bên trong. Chúng hoàn toàn có thể lắp lẫn, dùng chung cho nhau mà không gây ảnh hưởng đến công suất động cơ hay cấu trúc hộp ECU.
Tôi có thể dùng dầu Diesel thông thường cho dòng bơm điện tử này không?
Động cơ Isuzu 6HK1 Euro 3/4 trang bị bơm điện tử yêu cầu chất lượng dầu diesel sạch. Bạn nên ưu tiên sử dụng dầu Diesel hàm lượng lưu huỳnh thấp (DO 0,001S-V) để bảo vệ các chi tiết cơ khí chính xác bên trong bơm và kim phun khỏi bị ăn mòn hóa học và giảm thiểu tắc nghẽn.
Kết Luận
Bơm cao áp ISUZU 6HK1 mã 8980915650, 294050-0105 thuộc dòng Denso HP4 là linh kiện cơ khí chính xác cao, đóng vai trò sống còn cho sức mạnh của các dòng máy xúc Hitachi ZX330-3, JCB JS220 và xe tải nặng FVR. Việc lựa chọn sản phẩm chính hãng từ Nhật Bản kết hợp với quy trình bảo dưỡng, thay thế lọc dầu định kỳ chính là chìa khóa giúp thiết bị của bạn luôn đạt hiệu suất làm việc cao nhất, giảm thiểu tối đa thời gian dừng máy chờ sửa chữa tại công trường.
