Bơm Cao Áp Isuzu 4HK1 8-97306044-9 Denso 294000-0039: Cẩm Nang Tra Cứu Toàn Diện

Thông Số Kỹ Thuật Chi Tiết Bơm Cao Áp Denso 294000-0039

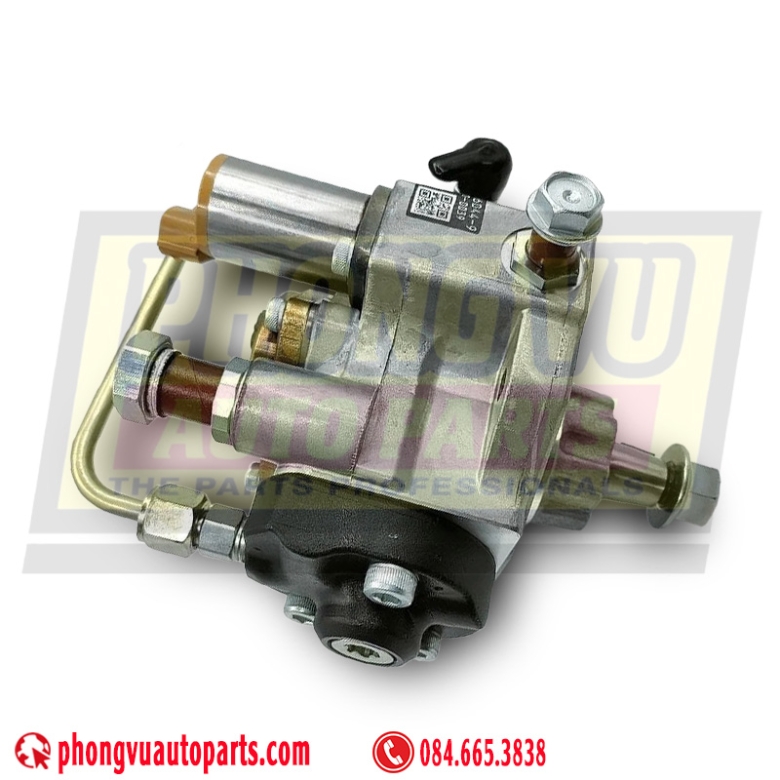

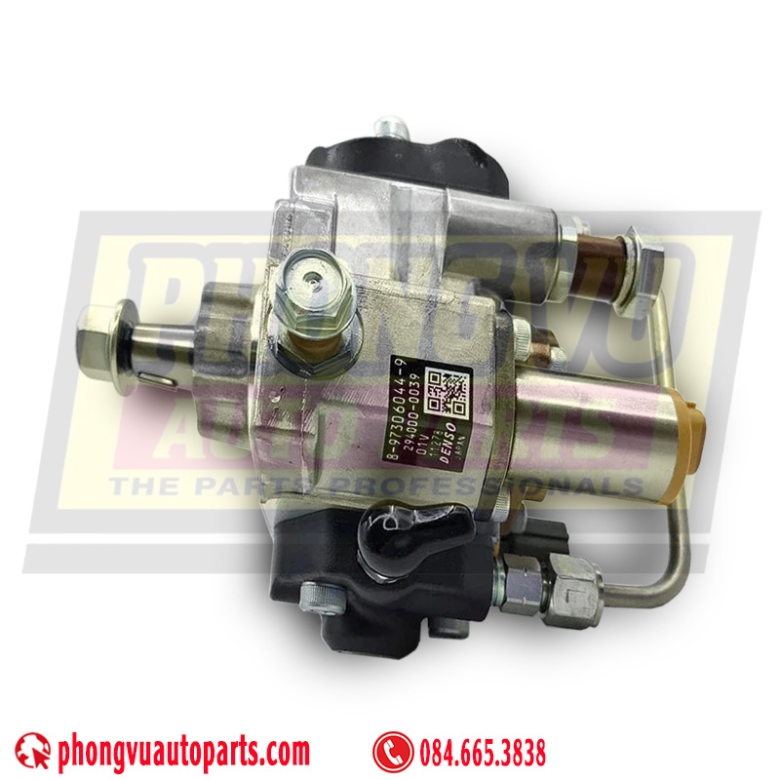

Bản Vẽ Kỹ Thuật Và Định Danh Sản Phẩm

• Thương hiệu gốc: Denso (Sản xuất tại Nhật Bản)
• Kiểu dòng bơm: Denso HP3 (High-Pressure Pump Type 3)
• Số lượng piston nén: 2 Piston đối xứng tâm
• Lưu lượng nén định mức: 1.2 cm³/vòng
• Cơ chế điều khiển áp suất: Van điều lượng nhiên liệu điện từ đường vào (Suction Control Valve - SCV)
• Cơ chế truyền động: Bằng bánh răng thông qua trục khuỷu động cơ (Tỷ số truyền lực 1:1 hoặc tùy biến theo sơ đồ phân phối khí của động cơ 4HK1)

Thông Số Áp Suất Và Môi Trường Vận Hành

• Áp suất vận hành tối đa (Max Rail Pressure): Lên đến 180 MPa (tương đương 1800 Bar)
• Loại nhiên liệu tiêu chuẩn: Dầu Diesel (Độ nhớt chuẩn từ 2.0 đến 4.5 cSt ở 40°C)
• Giới hạn nhiệt độ nhiên liệu đầu vào: -30°C đến 80°C
• Trọng lượng tịnh cụm bơm: Khoảng 6.5 kg

Thông Số Đo Kiểm Nhanh Dành Cho Kỹ Thuật Viên (VOM & Scanner)

• Điện trở van SCV (Mã 294200-0040): Duy trì từ 2.1 đến 2.6 Ohms khi đo ở nhiệt độ môi trường 20°C.
• Điện áp điều khiển van SCV từ ECU: Dạng xung PWM 12V (Dòng điện dao động linh hoạt từ 0 đến 1.8A tùy thuộc vào tải động cơ).
• Áp suất khởi động tối thiểu (Cranking Pressure): Hệ thống yêu cầu đạt tối thiểu từ 20 đến 25 MPa (200 - 250 Bar) trong quá trình đề mồi. Nếu áp suất đo được qua máy chẩn đoán thấp hơn mức này, ECU sẽ khóa tín hiệu kim phun, động cơ chỉ quay đề cơ học mà không thể nổ máy.

Nguyên Lý Hoạt Động Của Bơm Cao Áp Denso HP3 Trên Động Cơ 4HK1

1. Giai Đoạn Cấp Dầu Sơ Cấp (Low-Pressure Feed Phase)

2. Giai Đoạn Định Lượng Nhiên Liệu Điện Tử (SCV Metering Phase)

3. Giai Đoạn Nén Áp Suất Cao (High-Pressure Compression Phase)

4. Giai Đoạn Phân Phối Vào Ống Sáo (Common Rail Distribution Phase)

Bảng Mã Phụ Tùng Tương Thích Và Khả Năng Khớp Chéo

Các Mã Tương Đương Bản Gốc Dùng Chung 100%

• Mã định danh nhà sản xuất (DENSO): 294000-0039 (mã chuẩn theo máy), 294000-0038, 294000-0037, 294000-0030.
• Mã phụ tùng chính hãng xe (ISUZU OEM): 8-97306044-9, 8-97306044-8, 8-97306044-7, 8-97306044-0 (hoặc định dạng viết liền không gạch nối: 8973060449, 8973060448).
• Mã định danh máy công trình (Hitachi / JCB): 4450535 (Hitachi), 332/J6115 (JCB), 8973060442.

Mã Nâng Cấp Đời Mới Khắc Phục Lỗi (Tương Thích Ngược)

• Mã nâng cấp cải tiến: 294000-2600DR hoặc mã Isuzu đời mới 8-98346317-0.
• Đặc tính kỹ thuật: Lõi piston của mã này được xử lý bề mặt bằng công nghệ phủ Carbon kim cương vô định hình (DLC - Diamond-Like Carbon), tăng khả năng chịu ma sát khô, chống kẹt ty bơm tối đa và tương thích ngược hoàn hảo cho hệ thống đang vận hành mã cũ 294000-0039.

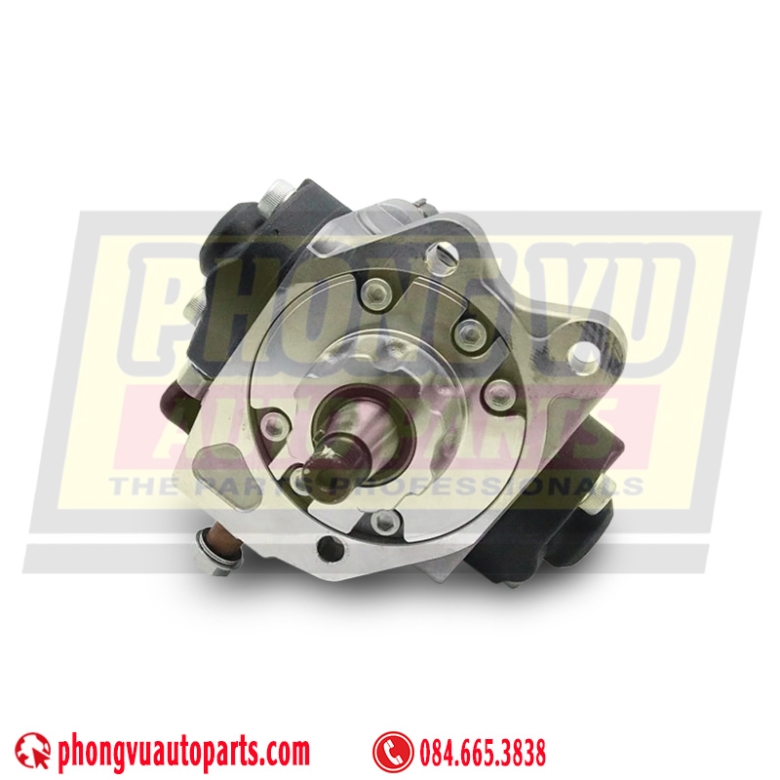

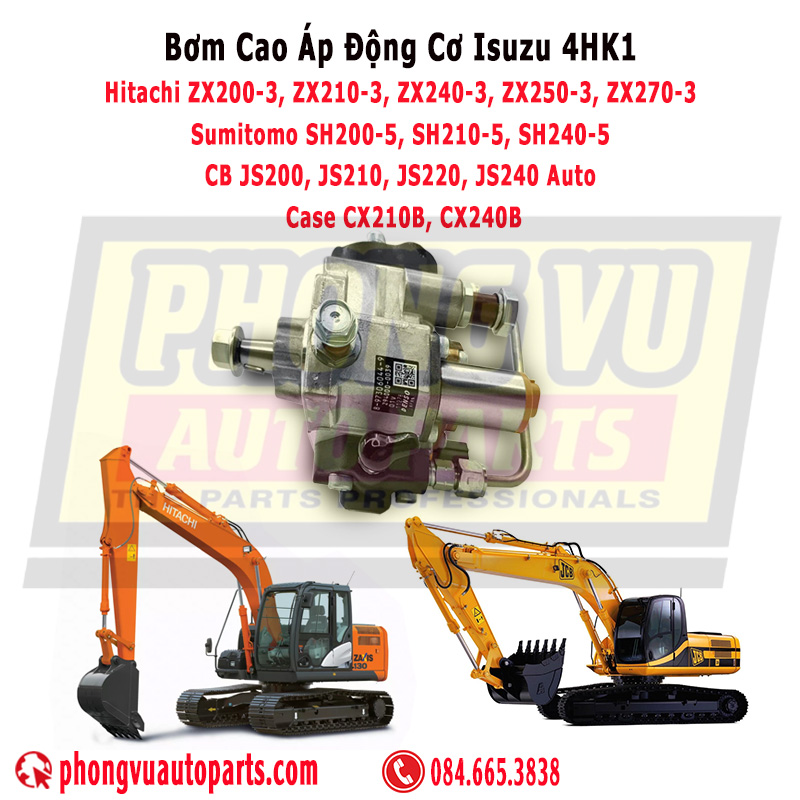

Danh Sách Thiết Bị Và Dòng Xe Lắp Đặt Tương Thích

1. Phân Khúc Máy Đào / Máy Xúc (Excavator Applications)

• Thương hiệu Hitachi (Zaxis Series): Lắp đặt nguyên bản trên các dòng máy đào cỡ trung phổ biến: Hitachi ZX200-3, ZX210-3, ZX240-3, ZX250-3, ZX270-3 và dòng máy đào công nghệ Hybrid ZH200-A.
• Thương hiệu Sumitomo: Dòng máy xúc đào Sumitomo SH200-5, SH210-5, SH240-5.
• Thương hiệu Case: Các model máy Case CX210B, CX240B.
• Thương hiệu JCB: Các model dòng JCB JS200, JS210, JS220, JS240 Auto.

2. Sự Khác Biệt Quan Trọng: Máy Công Trình Cần Phân Biệt Với Xe Tải

• Lý do: Khác biệt về sơ đồ điều khiển xung góc mở của van SCV trong ECU và góc đặt rãnh then bích bánh răng đầu trục bơm. Nếu cố tình lắp sai, động cơ sẽ báo lỗi đồng bộ áp suất lập tức và không thể khởi động.

Các Dấu Hiệu Hỏng Hóc Thường Gặp Trên Bơm Cao Áp Isuzu 4HK1

1. Hiện Tượng Máy Khó Nổ Hoặc Không Thể Khởi Động Khi Nóng Máy

• Nguyên nhân: Khi nhiệt độ động cơ tăng cao, độ nhớt của dầu Diesel giảm xuống, dầu trở nên loãng hơn. Nếu piston nén và xi-lanh của bơm bị mòn cơ học, lượng dầu áp suất cao sẽ bị rò rỉ ngược trở lại đường dầu hồi qua khe hở mòn, khiến bơm không thể nén đủ áp suất tối thiểu (khoảng 20 - 25 MPa) để ECU ra lệnh mở kim phun.

2. Động Cơ Bị Lịm Máy, Đuối Tải Khi Ép Thao Tác (Mất Công Suất)

• Nguyên nhân: Van định lượng SCV bị kẹt do dính cặn bẩn hoặc mạt sắt. Khi người vận hành ép tải máy xúc (ví dụ: thực hiện thao tác co tay gàu, nâng cần tối đa), ECU yêu cầu dòng bơm cấp lượng dầu lớn nhất, nhưng van SCV bị kẹt không mở hết hành trình, dẫn đến tụt áp suất đột ngột và lịm máy.

3. Động Cơ Khói Đen Dày Đặc Hoặc Nổ Không Đều (Bỏ Máy Cơ Học)

• Nguyên nhân: Áp suất đầu ra từ bơm cao áp không ổn định dẫn đến nhiên liệu phun vào buồng đốt thông qua kim phun không được tơi xốp (không thể hòa trộn đều với không khí), gây ra hiện tượng đốt cháy không hoàn toàn sinh khói đen và rung giật động cơ.

Giải Pháp Sửa Chữa Và Phương Án Thay Thế Tối Ưu

Phương Án 1: Thay Thế Rời Linh Kiện Hao Mòn (Giải Pháp Tiết Kiệm)

• Thay van SCV rời: Thay thế van mã 294200-0040 chính hãng Denso (thường gọi là van đít bơm cao áp Hitachi ZX200-3). Đây là giải pháp xử lý triệt để đến 70% các ca bệnh báo lỗi sụt áp hoặc nổ rung giật.
• Thay bộ kit gioăng phớt đại tu: Sử dụng bộ kit mã 094000-0010 để xử lý hiện tượng rò rỉ dầu Diesel ở cổ trục bơm hoặc chảy dầu qua các đường bích nối.

Phương Án 2: Sử Dụng Bơm Phục Hồi Chính Hãng (Denso Remanufactured - Mã DR)

• Đặc điểm: Đây là phương án cân bằng hoàn hảo giữa chi phí và chất lượng. Sản phẩm mang mã 294000-2600DR được tái cấu trúc trực tiếp tại nhà máy Denso, sử dụng cốt phôi block nguyên bản nhưng thay mới toàn bộ ruột piston chịu lỗi mài mòn cao. Giá thành tốt hơn hàng mới đập hộp khoảng 30 - 40% nhưng hiệu suất vận hành đạt đến 98%.

Phương Án 3: Thay Mới Cụm Bơm Chuẩn Original 100%

• Đặc điểm: Lựa chọn tối ưu cho các doanh nghiệp vận hành máy công trình lớn, yêu cầu độ ổn định tuyệt đối và thời gian khai thác lâu dài. Hàng mới tinh nguyên hộp từ Denso Nhật Bản bảo hành đầy đủ theo tiêu chuẩn của hãng. Để tiết kiệm thêm chi phí đầu tư ban đầu, nhiều chủ máy cũng thường chủ động tìm kiếm các dòng bơm cao áp máy xúc Hitachi hàng bãi nguyên bản còn chất lượng tốt từ 80% trở lên.

Quy Trình Khuyến Cáo Kỹ Thuật Khi Lắp Đặt Bơm Cao Áp Mới

Bước 1: Vệ sinh và súc rửa triệt để hệ thống nhiên liệu

• Hạ và súc rửa thùng dầu: Xả bỏ toàn bộ lượng dầu cũ. Dùng hóa chất chuyên dụng vệ sinh sạch đáy chứa để loại bỏ mạt sắt và cặn bùn.
• Thổi rửa đường ống: Dùng khí nén cường độ cao kết hợp dung dịch tẩy rửa thổi sạch lòng các đường ống cấp, ống hồi và thanh sáo Common Rail.

Bước 2: Thay mới đồng bộ cặp lọc dầu bảo vệ

• Lọc tách nước thô (Water Separator): Mã phụ tùng chính hãng 8-98143041-0.
• Lọc nhiên liệu tinh (Fuel Filter): Mã phụ tùng chính hãng 8-98074288-0.

Bước 3: Cân cam và lắp đặt cơ khí chính xác

• Đưa động cơ về điểm chết trên (TDC): Quay trục khuỷu động cơ Isuzu 4HK1 về dấu chuẩn góc đánh lửa.
• Trùng khớp dấu bánh răng: Đối chiếu và đặt chuẩn rãnh then bích, bánh răng truyền động trên đầu trục bơm cao áp trùng với dấu trên bánh răng trung gian của động cơ.
• Lực siết bích bơm: Sử dụng cần siết lực định mức đúng thông số kỹ thuật của nhà sản xuất, tránh siết quá lực gây vênh bích hoặc nứt vỏ block nhôm.

Bước 4: Kiểm tra kết nối điện áp van SCV

• Vệ sinh giắc cắm: Dùng chai xịt vệ sinh mạch điện chuyên dụng làm sạch giắc cắm 2 chân của van SCV (294200-0040).
• Đo kiểm thông mạch: Sử dụng đồng hồ vạn năng (VOM) đo điện trở van SCV mới (yêu cầu đạt từ 2.1 đến 2.6 Ohms ở 20°C) để đảm bảo không bị đoản mạch trước khi cấp nguồn.

Bước 5: Điền đầy dầu và xả gió (Bắt buộc)

• Bơm dầu mồi: Sử dụng bơm tay cơ học trên cụm lọc để điền đầy dầu Diesel vào buồng nén của bơm cao áp mới.
• Nới lỏng đầu ống cao áp: Nới lỏng nhẹ đai ốc nối ống cao áp từ bơm lên ống sáo Common Rail.
• Xả gió: Nhấp đề nổ ngắn (khoảng 2-3 giây) cho đến khi thấy dầu Diesel phun ra thành dòng đặc, không lẫn bọt khí thì siết chặt lại đai ốc và tiến hành khởi động chính thức.

Các Bước Bắt Buộc Trước Khi Đề Nổ Máy:

1. Hạ thùng dầu Diesel: Xả toàn bộ lượng dầu cũ, súc rửa sạch cặn bẩn và mạt sắt bám ở đáy thùng chứa dầu.
2. Súc rửa đường ống: Dùng hóa chất chuyên dụng và khí nén thổi sạch toàn bộ đường ống dẫn dầu từ thùng chứa đến bơm, đường dầu hồi và đặc biệt là thanh sáo phân phối Common Rail.
3. Thay mới cặp lọc dầu: Bắt buộc thay mới đồng thời Lọc tách nước thô (8-98143041-0) và Lọc nhiên liệu tinh (8-98074288-0) loại chất lượng cao để chặn đứng tạp chất bẩn lọt vào ty bơm mới.
4. Xả gió đúng cách (Bleeding): Sử dụng bơm tay cấp dầu đầy vào cụm bơm cao áp trước khi đề nổ, tuyệt đối không được đề máy khô (đề mồi khi chưa có dầu vào bơm) vì hành trình ma sát khô sẽ làm xước lòng piston nén ngay lập tức.

Các Câu Hỏi Thường Gặp  Về Bơm Cao Áp Isuzu 4HK1

Câu hỏi 1: Tôi có thể lắp bơm cao áp của xe tải Isuzu 4HK1 sang máy xúc Hitachi ZX200-3 được không?

• Trả lời: Không. Như đã phân tích ở mục ứng dụng, mặc dù có kích thước block tương đồng, tuy nhiên góc mở then trục truyền động bích răng và đặc tính dòng điện kích mở van SCV của hai dòng này hoàn toàn khác nhau. Lắp lẫn sẽ gây lỗi xung nhịp ECU, xe không nổ được máy hoặc báo lỗi khói đen lịm tải nặng.

Câu hỏi 2: Tại sao bơm Denso chính hãng mới mua về lại có ký tự chữ "DR" ở đuôi mã sản phẩm?

• Trả lời: Ký tự "DR" viết tắt của cụm từ Denso Remanufactured. Đây là dòng sản phẩm nằm trong chương trình tuần hoàn linh kiện xanh của Denso toàn cầu. Bơm sử dụng vỏ đúc tiêu chuẩn gốc đã qua kiểm định khắt khe của hãng, kết hợp thay thế mới tinh 100% các chi tiết chuyển động nén bên trong. Sản phẩm này có chất lượng, độ bền vận hành và chính sách bảo hành tương đương hàng mới tinh (New Brand) nhưng giá thành tiếp cận tốt hơn rất nhiều.

Câu hỏi 3: Làm thế nào để phân biệt van SCV 294200-0040 chính hãng Denso và hàng nhái kém chất lượng trên thị trường?

• Trả lời: Van SCV chính hãng Denso có phần thân kim loại được xử lý cơ khí mịn bóng, các đường dập mã số laser rõ nét, không nhòe. Khi đo điện trở giữa hai chân giắc cắm, van chính hãng luôn duy trì độ ổn định chuẩn thông số từ 2.1 đến 2.6 Ohms ở nhiệt độ 20°C. Hàng nhái thường có điện trở lệch chuẩn, cuộn dây đồng bên trong chịu nhiệt kém, chạy nóng máy từ 1-2 tiếng sẽ bị bó kẹt van gây chết máy đột ngột.
