Hệ Thống Làm Mát Pin Xe Điện: Giải PháP Sống Còn Cho Hiệu Suất Và An Toàn EV

Hệ thống làm mát pin xe điện là gì?

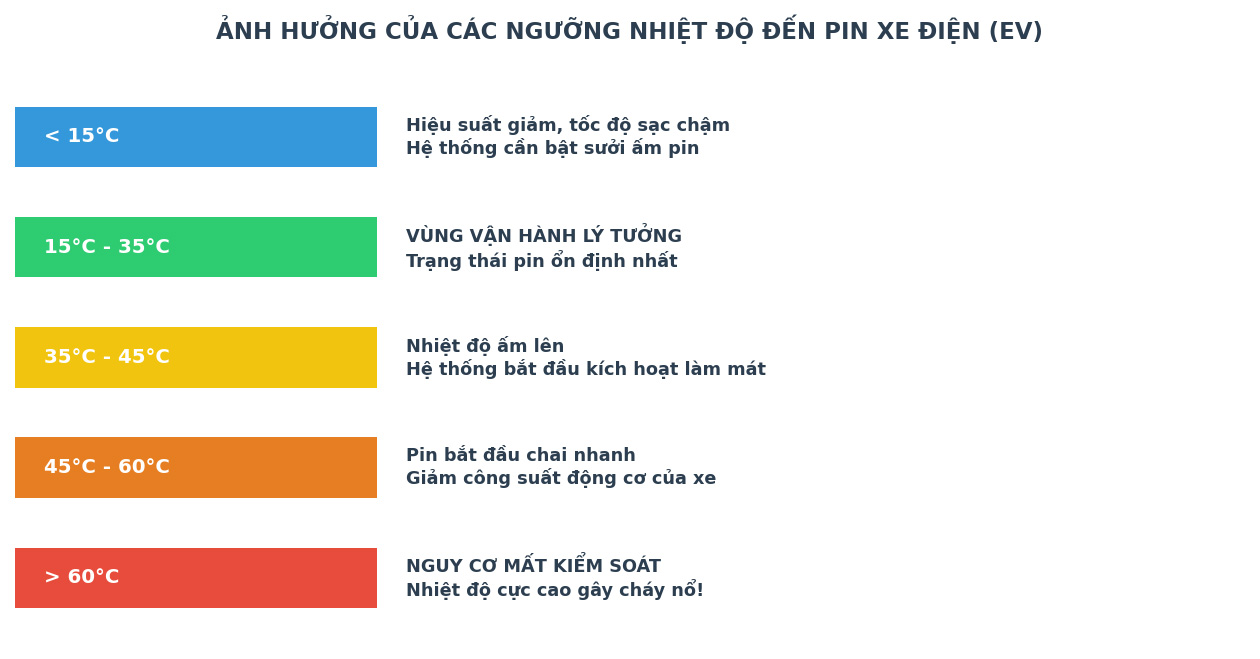

Tại sao hệ thống làm mát pin lại đặc biệt quan trọng?

• Ngăn chặn thảm họa kiểm soát nhiệt (Thermal Runaway): Khi một cell pin bị quá nhiệt do đoản mạch hoặc va đập, nó sẽ giải phóng khí gas nén và kích hoạt chuỗi phản ứng hóa học tự phát nhiệt. Nếu không được làm mát cấp tốc, ngọn lửa sẽ xé toạc các cell pin lân cận tạo thành một vụ cháy nổ chuỗi.
• Kéo dài tuổi thọ pin (Extend Lifespan): Nghiên cứu cho thấy một hệ thống quản lý nhiệt hiệu quả có thể kéo dài tuổi thọ pin từ 20% đến 40%. Giữ nhiệt độ đồng đều giúp các cell pin lão hóa với tốc độ như nhau, tránh hiện tượng lệch áp và hỏng cục bộ.
• Tối ưu hóa tốc độ sạc nhanh: Khi sạc dòng điện một chiều công suất cao (DC Fast Charging), pin sinh nhiệt theo cấp số nhân. Hệ thống tản nhiệt mạnh mẽ giúp duy trì đường cong sạc ở mức đỉnh cao nhất, rút ngắn thời gian chờ tại trạm sạc.
• Tăng hiệu suất chu kỳ sạc/xả: Nhiệt độ ổn định giúp giảm điện trở trong của pin, làm tăng hiệu suất sạc/xả lên tới 30%, trực tiếp tối ưu hóa quãng đường di chuyển (Range) của xe điện.

Phân tích chi tiết 4 công nghệ làm mát pin xe điện hiện nay

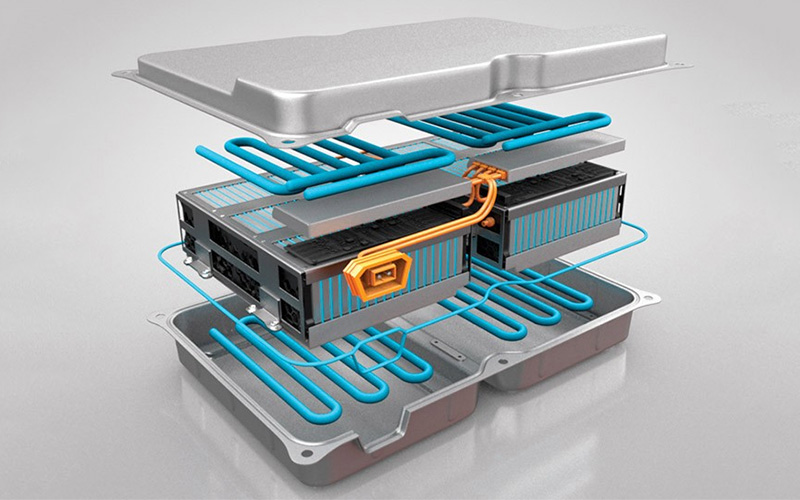

Làm mát bằng chất lỏng gián tiếp (Indirect Liquid Cooling) - Tiêu chuẩn ngành

• Cơ chế: Chất làm mát (thường là hỗn hợp nước và glycol) được bơm tuần hoàn qua các ống nhôm siêu mỏng hoặc các tấm làm mát (cooling plates) áp sát vào các cell pin. Chất lỏng hấp thụ nhiệt, chảy về bộ tản nhiệt hoặc bộ hóa hơi để giải phóng nhiệt ra ngoài, rồi quay trở lại khối pin.
• Ưu điểm: Khả năng truyền nhiệt vượt trội. Đặc biệt, hệ thống kiểm soát được độ lệch nhiệt độ giữa các cell pin ở mức dưới 5°C (thậm chí dưới 2°C trên xe Tesla), đảm bảo sự đồng đều tuyệt đối.
• Nhược điểm: Cấu tạo phức tạp, tăng trọng lượng xe và có nguy cơ rò rỉ dung dịch gây chập điện nếu màng cách điện bị hỏng.
• Ứng dụng: Tesla Model 3/Y, VinFast VF 8/VF 9, BMW i4.

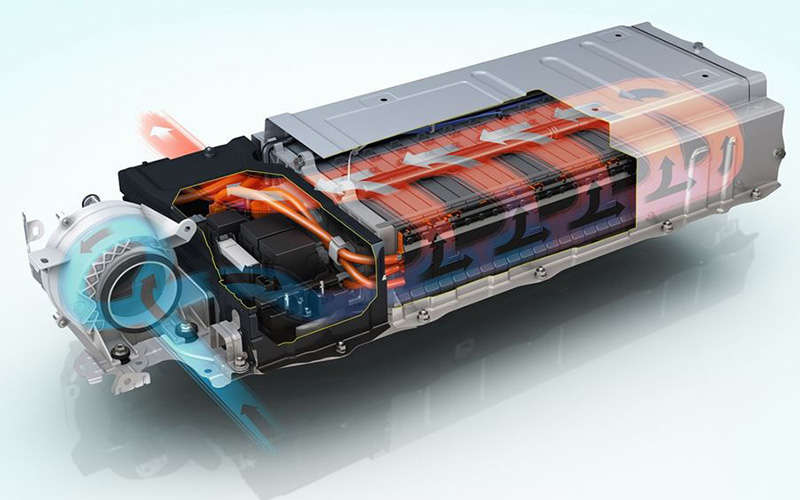

Làm mát bằng không khí (Air Cooling) - Giải pháp tối ưu chi phí

• Cơ chế: Không khí được thổi trực tiếp qua các khoảng trống giữa các cell pin xếp lỏng lẻo.
• Ưu điểm: Chi phí sản xuất cực rẻ, cấu tạo đơn giản, không tốn không gian cho đường ống.
• Nhược điểm: Do không khí có hệ số dẫn nhiệt rất thấp, hệ thống này bất lực khi xe chạy ở vùng khí hậu nóng (như mùa hè tại Việt Nam) hoặc khi sạc nhanh. Độ chênh lệch nhiệt độ giữa các cell pin rất lớn, khiến pin nhanh bị chai cục bộ.
• Ứng dụng: Nissan Leaf đời cũ, Wuling Hongguang Mini EV.

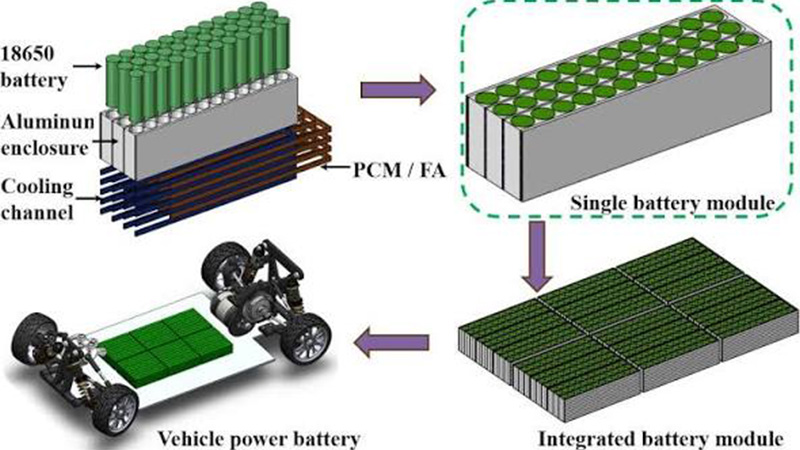

Làm mát bằng vật liệu chuyển pha (PCM) - Lá chắn nhiệt thụ động

• Cơ chế: Các cell pin được bọc bởi một lớp vật liệu chuyển pha (thường là sáp parafin nguyên bản hoặc nano-PCM kết hợp graphene để tăng tính dẫn nhiệt). Khi pin đạt đến điểm nóng chảy của vật liệu (ví dụ 37°C), PCM sẽ hấp thụ một lượng nhiệt ẩn (latent heat) khổng lồ để chuyển từ thể rắn sang thể lỏng [Vật liệu chuyển pha, Cách thức hoạt động của PCM]. Trong suốt quá trình chảy lỏng này, nhiệt độ xung quanh pin hoàn toàn giữ nguyên [Vật liệu chuyển pha, Cách thức hoạt động của PCM].
• Ưu điểm: Không tiêu tốn bất kỳ phần trăm năng lượng nào từ bộ pin (Hệ thống thụ động) [Vật liệu chuyển pha, Cách thức hoạt động của PCM]. Khả năng dập tắt các đỉnh nhiệt tức thời cực kỳ ấn tượng [Vật liệu chuyển pha, Cách thức hoạt động của PCM].
• Nhược điểm: Khi toàn bộ PCM đã chảy lỏng, nó sẽ mất khả năng hấp thụ nhiệt ổn định [Cách thức hoạt động của PCM]. Ngoài ra, vật liệu PCM có thể bị biến chất sau nhiều năm và làm tăng đáng kể trọng lượng gói pin.
• Ứng dụng: Xe máy điện du lịch, xe điện chuyên dụng cỡ nhỏ hoặc tích hợp trong hệ thống Hybrid [Ứng dụng và hạn chế].

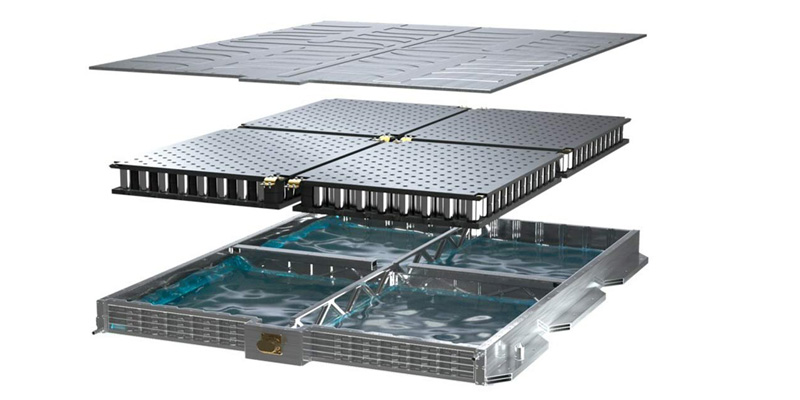

Làm mát ngâm trực tiếp (Immersion Cooling) - Công nghệ đỉnh cao

• Cơ chế: Toàn bộ các cell pin, các cực tiếp xúc được nhúng ngập hoàn toàn vào bên trong một bể chứa chất lỏng điện môi (loại chất lỏng cách điện hoàn toàn) [Làm mát bằng chất lỏng trực tiếp (ngâm)]. Chất lỏng này được bơm tuần hoàn trực tiếp quanh cell pin [Làm mát bằng chất lỏng trực tiếp (ngâm)].
• Ưu điểm: Đạt hiệu quả giải nhiệt kỷ lục, giảm từ 40°C đến 50°C so với các phương pháp thông thường nhờ loại bỏ hoàn toàn vật liệu trung gian.
• Nhược điểm: Chi phí chất lỏng điện môi siêu đắt, đòi hỏi vỏ hộp pin phải kín tuyệt đối dưới áp suất vận hành lớn [Làm mát bằng chất lỏng trực tiếp (ngâm)].
• Ứng dụng: Xe đua công thức 1 (F1), siêu xe điện (Hypercar) hoặc các trạm sạc siêu nhanh Megawatt.

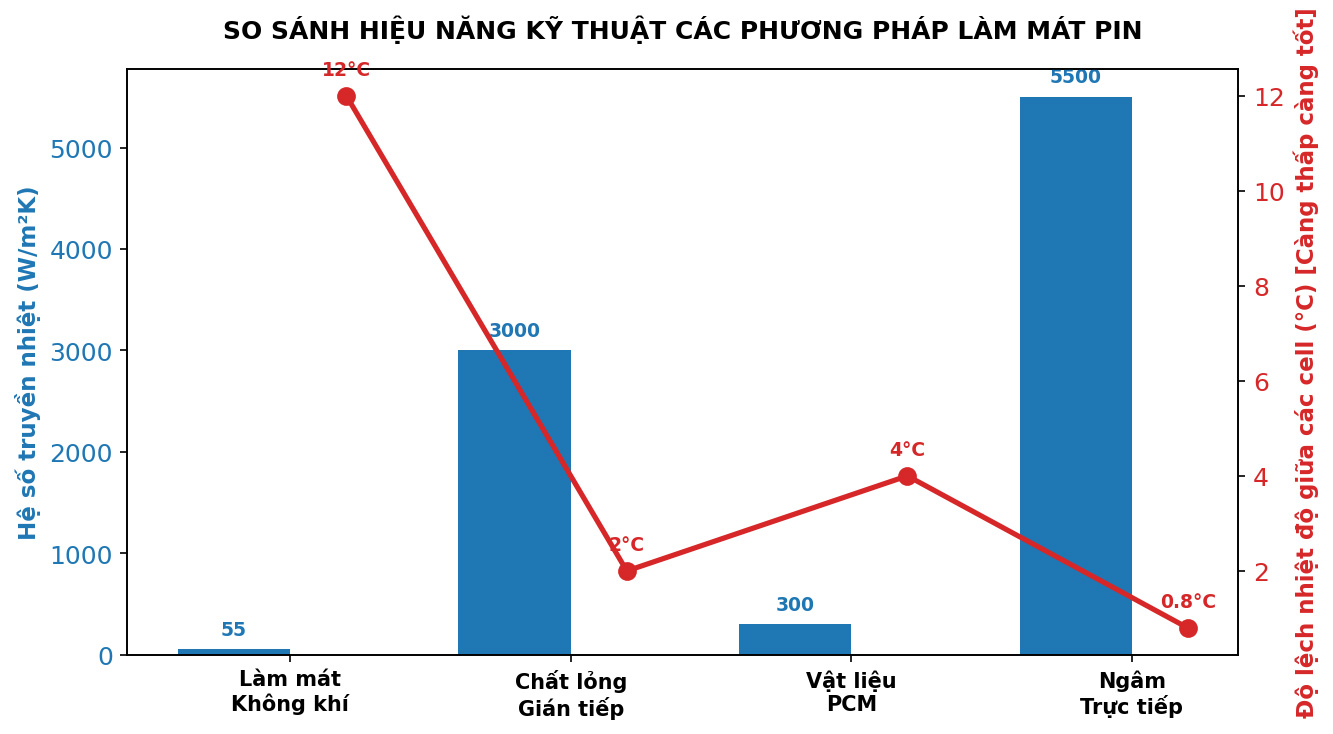

So sánh hiệu năng kỹ thuật giữa các phương pháp

Đột phá từ các nhà sản xuất Trung Quốc: BYD và CATL

Công nghệ làm mát trên Pin Blade của BYD

• Giải pháp làm mát: BYD thiết kế một tấm làm mát bằng chất lỏng khổ lớn đặt ngay phía trên khối pin, kết hợp với các vật liệu đệm dẫn nhiệt hiệu suất cao ở các mặt bên.
• Hiệu quả: Cấu trúc này tối ưu hóa diện tích tiếp xúc tản nhiệt, kiểm soát độ chênh lệch nhiệt độ cực tốt và vượt qua bài kiểm tra đâm xuyên (Nail Penetration Test) mà không hề sinh khói hay bốc cháy, thiết lập tiêu chuẩn an toàn mới cho dòng pin LFP.

Công nghệ làm mát trên Pin Qilin (Kỳ Lân) thế hệ mới của CATL

• Giải pháp làm mát: Tấm tản nhiệt đa chức năng này vừa đóng vai trò là cầu dẫn nhiệt, vừa là lớp đệm co giãn hấp thụ lực khi cell pin giãn nở trong chu kỳ sạc/xả. Diện tích trao đổi nhiệt tăng lên gấp 4 lần so với thiết kế truyền thống.
• Hiệu quả: Thời gian phản hồi điều khiển nhiệt giảm một nửa, hỗ trợ hoàn hảo cho công nghệ sạc siêu nhanh 5C (sạc từ 10% lên 80% chỉ trong 10 phút) một cách an toàn tuyệt đối.

Xu hướng tương lai: Hệ thống quản lý nhiệt Hybrid và Trí tuệ nhân tạo (AI)

1. Hệ thống Hybrid (Mixed BTMS): Kết hợp giữa tính hấp thụ nhanh của vật liệu chuyển pha (PCM) bọc quanh cell và tính giải nhiệt liên tục của chất lỏng gián tiếp. Lớp PCM đóng vai trò "hấp thụ sốc nhiệt" khi xe tăng tốc đột ngột, còn hệ thống chất lỏng sẽ từ từ dẫn lượng nhiệt đó ra ngoài két làm mát [Vật liệu chuyển pha, Cách thức hoạt động của PCM].
2. Ứng dụng Trí tuệ nhân tạo (AI): Tích hợp AI vào Hệ thống quản lý pin (BMS) để dự đoán trước các xu hướng thay đổi nhiệt độ dựa trên hành vi lái xe, bản đồ định vị và thời tiết. Từ đó, AI chủ động điều chỉnh tốc độ bơm hoặc kích hoạt làm mát pin trước khi xe đi vào đoạn đường dốc dài hoặc trước khi cắm sạc nhanh, giúp tối ưu hóa năng lượng tối đa

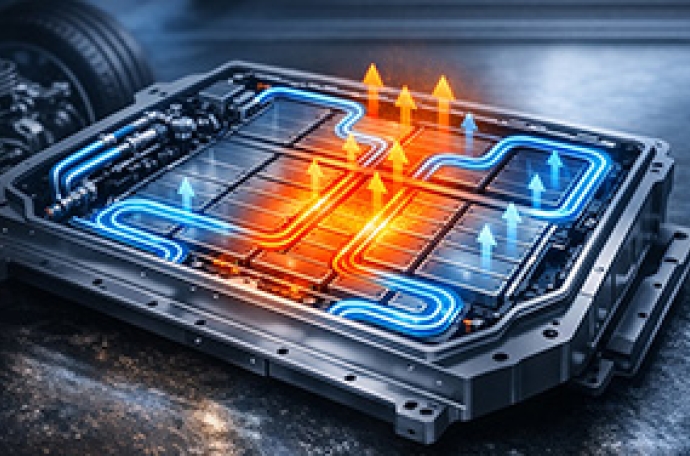

Tương lai của công nghệ quản lý nhiệt pin xe điện

• Sự phân hóa rõ rệt theo phân khúc: Ngành công nghiệp ô tô điện hiện nay chứng kiến sự phân tầng công nghệ rất minh bạch. Trong khi làm mát bằng không khí vẫn giữ vững chỗ đứng ở phân khúc xe đô thị giá rẻ nhờ lợi thế chi phí, thì làm mát bằng chất lỏng gián tiếp đã trở thành "tiêu chuẩn vàng" bắt buộc phải có trên các dòng xe điện tầm xa và hiệu suất cao.
• Sự trỗi dậy của các gã khổng lồ châu Á: Các nhà sản xuất Trung Quốc như CATL và BYD đang định hình lại cấu trúc gói pin toàn cầu. Việc tích hợp các tấm làm mát đa chức năng vào kiến trúc Cell-to-Pack (như trên pin Qilin và Blade) là minh chứng cho thấy công nghệ tản nhiệt đang ngày càng trở nên thông minh, tinh gọn và hiệu quả hơn.
• Tương lai thuộc về công nghệ thông minh và thế hệ vật liệu mới: Bước đi tiếp theo của ngành EV sẽ là sự bứt phá của công nghệ làm mát ngâm trực tiếp và các hệ thống quản lý nhiệt Hybrid [Làm mát bằng chất lỏng trực tiếp (ngâm), Ứng dụng và hạn chế]. Khi được điều khiển bởi các thuật toán Trí tuệ nhân tạo (AI) có khả năng dự đoán trước dòng nhiệt, xe điện thế hệ mới sẽ đạt được tốc độ sạc cực đỉnh (XFC) một cách an toàn, đồng thời tối ưu hóa từng phần trăm năng lượng để kéo dài tối đa quãng đường di chuyển.
