Các Loại Van trong Hệ Thống Common Rail Diesel

Giới Thiệu

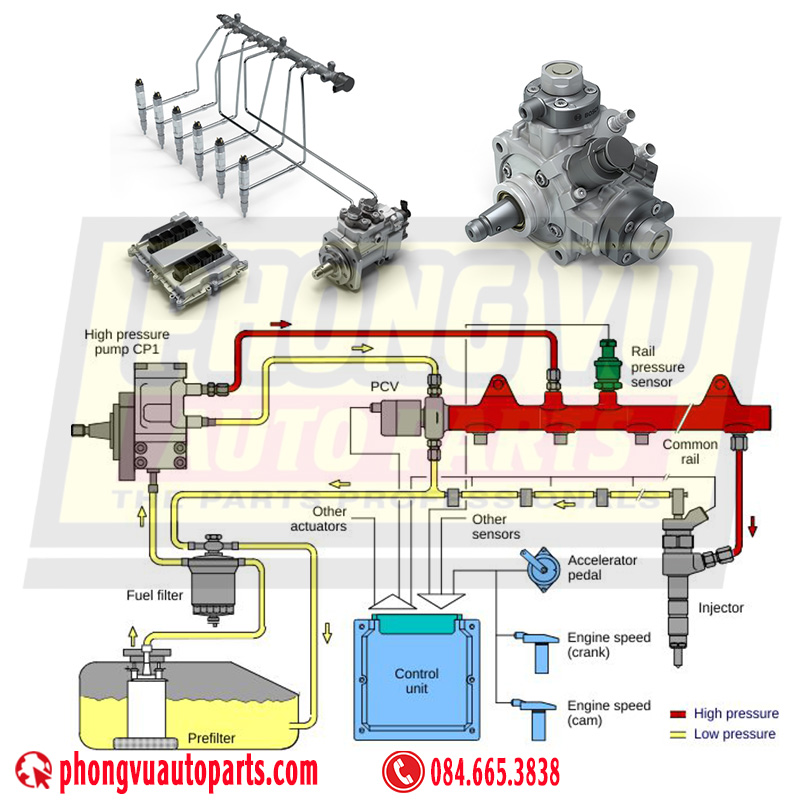

Hệ thống Common Rail Diesel (CRD) là một công nghệ tiên tiến trong động cơ diesel, cho phép phun nhiên liệu chính xác dưới áp suất cao (lên đến 2.500 bar hoặc hơn), cải thiện hiệu suất động cơ, tiết kiệm nhiên liệu và giảm khí thải. Hệ thống này sử dụng các van chuyên dụng để điều chỉnh áp suất và lưu lượng nhiên liệu, đảm bảo động cơ hoạt động hiệu quả. Các loại van chính trong hệ thống CRD bao gồm: Van Điều Khiển Áp Suất (Pressure Control Valve - PCV), Van Điều Khiển Lưu Lượng (Volume Control Valve - VCV hoặc Fuel Metering Valve - FMV), Van Hạn Chế Áp Suất (Pressure Limiter Valve - PLV) và Van Hút (Suction Control Valve - SCV). Các van này được sản xuất bởi các nhà cung cấp hàng đầu như Bosch, Denso, Delphi Technologies, và Siemens VDO, với độ chính xác cao để đáp ứng yêu cầu khắt khe của hệ thống CRD.

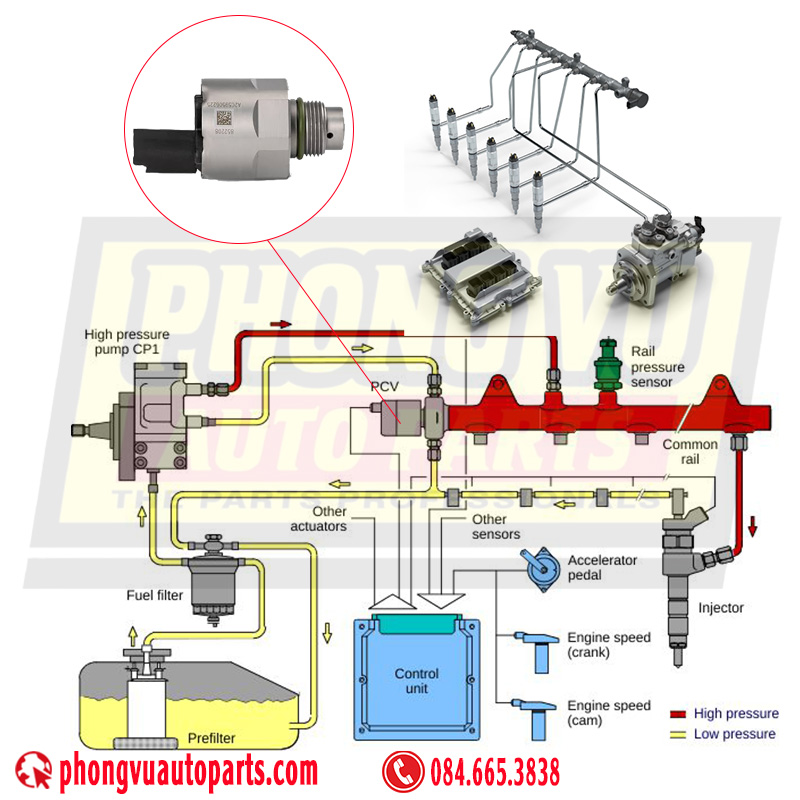

1. Van Điều Khiển Áp Suất (Pressure Control Valve - PCV)

Van điều khiển áp suất (PCV) trong hệ thống diesel đường ray chung là một thành phần quan trọng để điều chỉnh áp suất nhiên liệu trong đường ống nhiên liệu áp suất cao. Nó đảm bảo duy trì áp suất nhiên liệu chính xác, điều này rất cần thiết để phun nhiên liệu hiệu quả và chính xác vào xi lanh động cơ. PCV hoạt động bằng cách kiểm soát lượng nhiên liệu được phép rò rỉ trở lại bình nhiên liệu, do đó điều chỉnh áp suất đường ray.

Chức năng

Vai trò chính của PCV là duy trì áp suất nhiên liệu mong muốn bên trong đường ống chung, tức là bình chứa nhiên liệu áp suất cao.

Cấu Tạo

• Thành phần chính: PCV là một van solenoid điện từ, bao gồm cuộn dây điện từ (solenoid), lõi từ, lò xo, và thân van. Một số hệ thống sử dụng công nghệ piezo thay cho solenoid để tăng độ chính xác.

• Vật liệu: Thép không gỉ hoặc hợp kim chịu áp suất cao, với các khe hở nhỏ (khoảng 2-5 micron) để đảm bảo độ kín.

• Kết nối: PCV thường có cổng kết nối với đường dẫn nhiên liệu và đầu nối điện với bộ điều khiển động cơ (ECU).

Nguyên Lý Hoạt Động

• PCV điều chỉnh áp suất trong đường ray chung (fuel rail) bằng cách kiểm soát lượng nhiên liệu thoát ra từ đường ray về bình chứa.

• Khi ECU gửi tín hiệu PWM (Pulse Width Modulation), solenoid trong PCV được kích hoạt, điều chỉnh vị trí van để mở hoặc đóng cổng thoát nhiên liệu, từ đó tăng hoặc giảm áp suất trong đường ray.

• PCV hoạt động nhanh, với tần số khoảng 1.000 Hz, giúp duy trì áp suất ổn định trong mọi điều kiện vận hành.

Vị Trí Lắp Đặt

• Vị trí: PCV có thể được lắp ở cuối đường ray chung (pump-external PCV) hoặc tích hợp vào bơm cao áp (pump-integrated PCV). Vị trí pump-external giúp giảm chi phí sản xuất bơm nhưng có thể gây nhiễu động lực học của kim phun. Việc sử dụng PCV lắp ngoài bơm giúp giảm chi phí sản xuất bơm, tuy nhiên, việc đặt bộ điều áp gần các kim phun có thể gây ra nhiễu loạn bổ sung trong động học của kim phun. Trong giải pháp sử dụng PCV tích hợp trong bơm, nhiên liệu bị điều tiết bởi van điều áp sẽ hợp lưu với dòng rò rỉ từ các buồng bơm cũng như dòng nhiên liệu chảy trong các mạch làm mát và bôi trơn của bơm. Dòng nhiên liệu tổng hợp này sẽ được xả từ bơm và quay trở lại bình chứa nhiên liệu.

• Ví dụ: Trong hệ thống Bosch CP1, PCV thường tích hợp vào bơm cao áp, trong khi một số hệ thống Denso HP3 đặt PCV trên đường ray.

Dấu Hiệu Hỏng Hóc

• Van kẹt mở: Áp suất đường ray thấp, dẫn đến động cơ không khởi động được hoặc dừng đột ngột.

• Van kẹt đóng: Áp suất đường ray quá cao, gây dừng động cơ hoặc mã lỗi P0088 (áp suất nhiên liệu quá cao).

• Hỏng mạch điện từ: Mã lỗi P025D (tín hiệu điện áp quá cao), P025C (tín hiệu điện áp quá thấp), hoặc P0252 (lỗi truyền động van do quá nhiệt).

• Triệu chứng: Động cơ không khởi động, chạy không đều, mất công suất, hoặc đèn báo lỗi động cơ (MIL) sáng.

Phương Án Xử Lý

• Kiểm tra: Sử dụng multimet để đo điện trở của cuộn dây solenoid (thường khoảng 3.6 Ohm). Kiểm tra tín hiệu PWM bằng oscilloscope hoặc công cụ chẩn đoán để xác định lỗi điện hoặc cơ học.

• Sửa chữa: Nếu phát hiện mảnh vụn kim-elle:0⁊ hoặc cặn bẩn, làm sạch van bằng dung môi chuyên dụng (như CRD Fuel Enhancer). Nếu hỏng nặng, thay thế van bằng linh kiện OE từ các nhà sản xuất như Bosch hoặc Denso.

• Thay thế: Đảm bảo van mới được hiệu chỉnh chính xác sau khi lắp đặt để tránh sai lệch áp suất.

• Phòng ngừa: Sử dụng nhiên liệu sạch, thay thế bộ lọc nhiên liệu định kỳ để tránh ô nhiễm.

Nhà Sản Xuất

• Bosch, Denso, Delphi Technologies: PCV của các hãng này được thiết kế với độ chính xác cao, đáp ứng áp suất lên đến 2.500 bar. Bosch là nhà cung cấp chính cho các dòng xe Volkswagen TDI, trong khi Denso cung cấp cho Toyota và Hino.

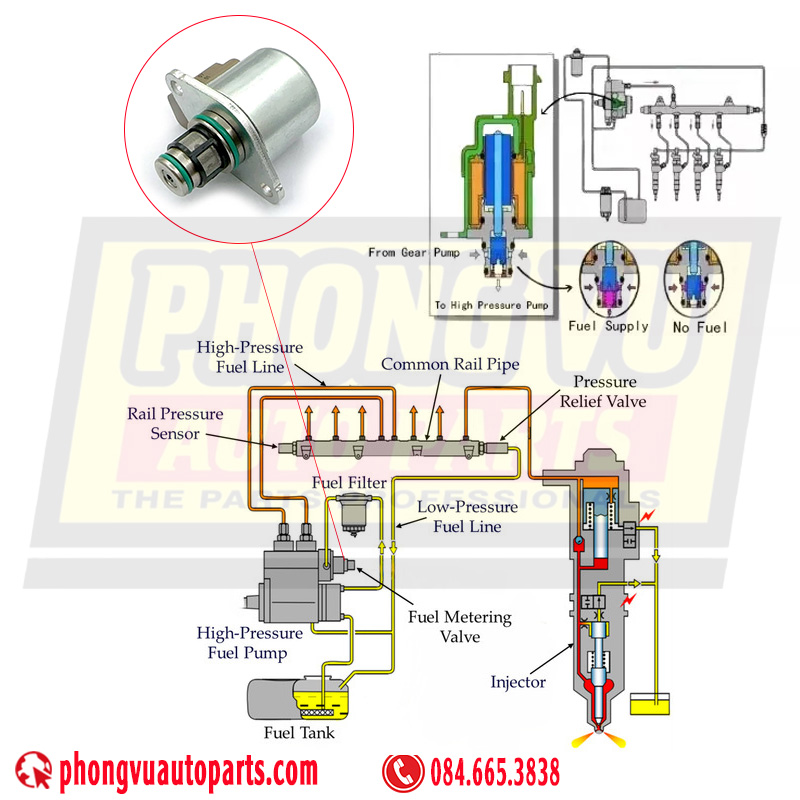

2. Van Điều Khiển Lưu Lượng (Volume Control Valve - VCV/Fuel Metering Valve - FMV)

Van điều khiển thể tích (VCV), còn được gọi là Van đo nhiên liệu (FMV), là một thành phần quan trọng trong hệ thống nhiên liệu, đặc biệt là trong động cơ diesel có hệ thống phun nhiên liệu đường ống chung. Nó điều chỉnh lượng nhiên liệu đi vào bơm cao áp, tối ưu hóa việc cung cấp nhiên liệu dựa trên nhu cầu của động cơ và cải thiện hiệu quả chung của hệ thống. Về bản chất, VCV/FMV là một bộ phận quan trọng của hệ thống nhiên liệu giúp tối ưu hóa việc cung cấp nhiên liệu, tăng cường hiệu quả và giúp đảm bảo hiệu suất tối ưu của động cơ bằng cách kiểm soát chính xác lượng nhiên liệu đi vào bơm áp suất cao.

Chức năng

VCV kiểm soát lượng nhiên liệu được phép đi vào bơm nhiên liệu, sau đó bơm sẽ nén nhiên liệu để phun vào xi-lanh động cơ.

Cấu Tạo

• Thành phần chính: VCV là van solenoid tỷ lệ, gồm cuộn dây điện từ, lõi từ, và thân van, với khe hở nhỏ (2-5 micron).

• Vật liệu: Thép không gỉ, hợp kim chịu nhiệt, và vòng đệm cao su (O-ring) để đảm bảo kín khí.

• Kết nối: Gắn vào cổng vào của bơm cao áp, kết nối điện với ECU.

Nguyên Lý Hoạt Động

• VCV điều chỉnh lượng nhiên liệu vào bơm cao áp bằng cách điều chỉnh độ mở của van thông qua tín hiệu PWM từ ECU.

• Van có hai loại: thường mở (normally open) hoặc thường đóng (normally closed). Loại thường mở cần cấp điện để đóng, trong khi loại thường đóng cần cấp điện để mở.

• VCV giúp giảm lượng nhiên liệu nén không cần thiết, tăng hiệu suất thủy lực và tránh nhiệt độ nhiên liệu quá cao.

Vị Trí Lắp Đặt

• Vị trí: Gắn ở đầu vào của bơm cao áp, thường ở phía thấp áp của hệ thống. Ví dụ, trong hệ thống Bosch, VCV nằm gần bơm cao áp và có thể tháo rời dễ dàng để kiểm tra.

Dấu Hiệu Hỏng Hóc

• Van kẹt hoặc hỏng: Gây ra áp suất đường ray không ổn định, động cơ không khởi động, hoặc chạy không đều.

• Mã lỗi: P025C, P025D, hoặc P0252.

• Triệu chứng: Tăng tiêu hao nhiên liệu, giảm công suất, hoặc đèn báo lỗi sáng.

Phương Án Xử Lý

• Kiểm tra: Tháo VCV (thường chỉ cần 2 bu-lông và vòng đệm) để kiểm tra cặn bẩn. Sử dụng multimet để đo điện trở hoặc công cụ chẩn đoán để kiểm tra tín hiệu PWM.

• Sửa chữa: Làm sạch van bằng dung môi chuyên dụng hoặc thay thế bằng linh kiện OE. Thay vòng đệm mới sau khi tháo lắp.

• Phòng ngừa: Sử dụng nhiên liệu sạch và thay bộ lọc nhiên liệu định kỳ.

Nhà Sản Xuất

• Bosch, Denso, Siemens VDO: VCV được thiết kế cho các hệ thống CRD của xe Fiat, Ford, và GM, với độ chính xác cao để điều chỉnh lưu lượng nhiên liệu.

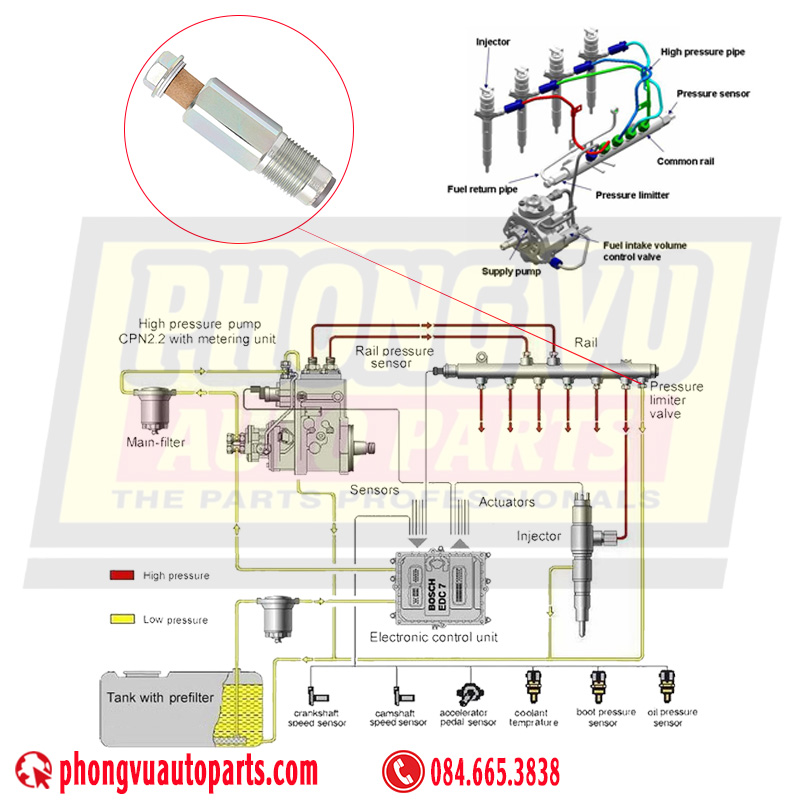

3. Van Hạn Chế Áp Suất (Pressure Limiter Valve - PLV)

Van giới hạn áp suất (PLV) trong hệ thống diesel đường ray chung là một thiết bị an toàn bảo vệ hệ thống khỏi áp suất quá mức. Nó thường nằm trên đường ống nhiên liệu áp suất cao và hoạt động bằng cách giải phóng áp suất dư thừa trở lại bình nhiên liệu khi áp suất vượt quá ngưỡng nhất định. Điều này ngăn ngừa hư hỏng cho các bộ phận nhạy cảm khác như kim phun và bơm áp suất cao.
Sự khác biệt với PCV: Điều quan trọng là phải phân biệt PLV với Van điều khiển áp suất (PCV). Trong khi cả hai van đều điều chỉnh áp suất, PCV được bộ điều khiển động cơ chủ động kiểm soát để duy trì áp suất nhiên liệu mong muốn trong hệ thống, trong khi PLV ​​là thiết bị an toàn chỉ kích hoạt trong các tình huống quá áp.

Chức năng

• Bảo vệ quá áp:
  Chức năng chính của PLV là bảo vệ hệ thống đường ống chung khỏi bị hư hỏng do áp suất nhiên liệu quá cao.
• Giảm áp lực:
  Khi áp suất nhiên liệu trong đường ray vượt quá ngưỡng được xác định trước, PLV sẽ mở ra, chuyển một phần nhiên liệu áp suất cao ra khỏi đường ray và trở lại bình nhiên liệu hoặc nguồn cung cấp.
• Tự động thiết lập lại:
  Khi áp suất giảm xuống dưới điểm kích hoạt, PLV thường đóng lại, khôi phục hoạt động bình thường.

Cấu Tạo

• Thành phần chính: Van cơ khí hai giai đoạn, gồm lò xo, thân van, và cổng thoát nhiên liệu.

• Vật liệu: Thép không gỉ, chịu được áp suất cao (lên đến 2.300 bar trong hệ thống Denso HP3).

• Kết nối: Gắn ở cuối đường ray chung, kết nối với đường ống dẫn nhiên liệu về bình chứa.

Nguyên Lý Hoạt Động

• PLV hoạt động như một van an toàn, mở cổng thoát nhiên liệu khi áp suất đường ray vượt quá giới hạn (ví dụ: 2.300 bar trong hệ thống Denso HP3, đóng lại ở 500 bar).

• Van cơ khí, không cần điều khiển điện tử, giúp bảo vệ hệ thống khỏi áp suất quá cao.

Vị Trí Lắp Đặt

• Vị trí: Gắn ở cuối đường ray chung, thường ở vị trí dễ tiếp cận để kiểm tra hoặc thay thế.

Dấu Hiệu Hỏng Hóc

• Van kẹt mở: Áp suất đường ray thấp, động cơ không khởi động hoặc dừng đột ngột.

• Van kẹt đóng: Áp suất quá cao, gây mã lỗi P0088 hoặc động cơ dừng.

• Triệu chứng: Tăng tiêu hao nhiên liệu, giảm công suất, hoặc đèn báo lỗi sáng.

Phương Án Xử Lý

• Kiểm tra: Sử dụng công cụ chẩn đoán để kiểm tra áp suất đường ray và mã lỗi (P0087, P0088).

• Sửa chữa: Thay thế PLV bằng linh kiện OE, đảm bảo siết đúng mô-men xoắn để tránh rò rỉ.

• Phòng ngừa: Kiểm tra và thay bộ lọc nhiên liệu thường xuyên để tránh cặn bẩn.

Nhà Sản Xuất

• Denso, Bosch: PLV được thiết kế cho các hệ thống CRD của xe Mercedes-Benz, Alfa Romeo, và Chevrolet Duramax.

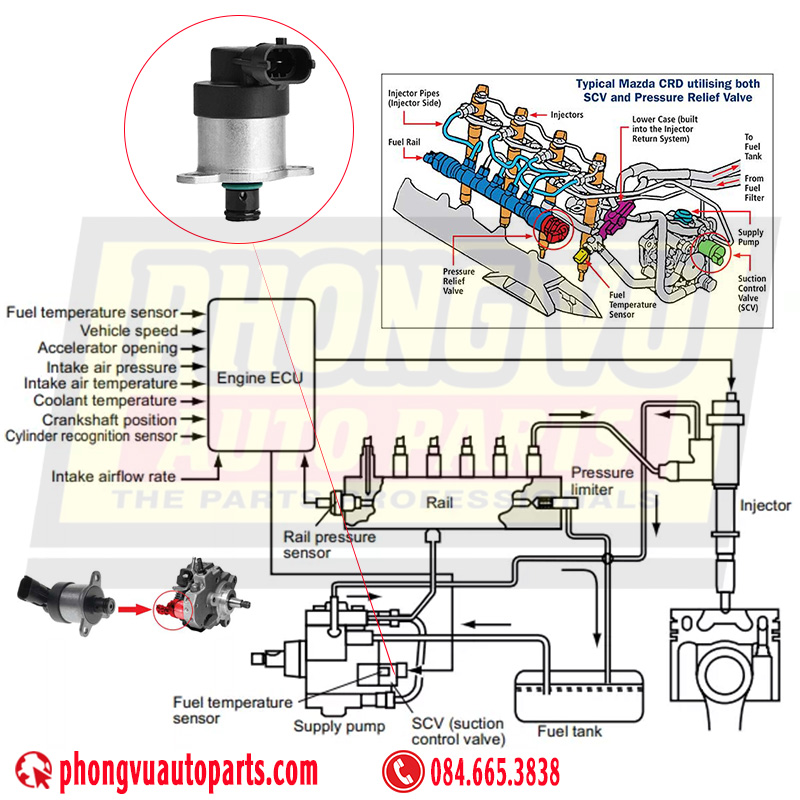

4. Van định lượng nhiên liệu (Suction Control Valve - SCV)

Van định lượng nhiên liệu (SCV) trong động cơ diesel đường ống chung là một thành phần quan trọng điều chỉnh lượng nhiên liệu cung cấp cho bơm nhiên liệu áp suất cao. Nó hoạt động như một van tiết lưu cho bơm nhiên liệu, kiểm soát áp suất và lưu lượng nhiên liệu để tối ưu hóa quá trình đốt cháy và hiệu quả nhiên liệu. Bằng cách quản lý chính xác lượng nhiên liệu, SCV giúp duy trì áp suất nhiên liệu chính xác trong đường ống chung, đảm bảo rằng các kim phun cung cấp lượng nhiên liệu thích hợp ở áp suất chính xác để động cơ hoạt động tối ưu. Không giống như các động cơ diesel cũ bơm nhiên liệu hết công suất và trả lại nhiên liệu thừa, hệ thống đường ống chung sử dụng SCV để đo nhiên liệu chính xác, giảm thiểu lãng phí nhiên liệu và tối ưu hóa hiệu quả.

Chức năng

• Điều chỉnh áp suất nhiên liệu:
  SCV điều chỉnh áp suất nhiên liệu trong hệ thống đường ống chung bằng cách kiểm soát lượng nhiên liệu đi vào bơm cao áp.
• Tối ưu hóa việc cung cấp nhiên liệu:
  Bằng cách kiểm soát chính xác lượng nhiên liệu cung cấp, SCV đảm bảo rằng các kim phun nhận được lượng nhiên liệu phù hợp ở áp suất chính xác, dẫn đến quá trình đốt cháy hiệu quả và hiệu suất động cơ tối ưu.
• Bảo tồn năng lượng:
  Không giống như các hệ thống cũ bơm nhiên liệu hết công suất và trả lại phần dư, SCV cho phép máy bơm hoạt động hiệu quả hơn bằng cách chỉ cung cấp lượng nhiên liệu cần thiết, giảm chất thải và cải thiện khả năng tiết kiệm nhiên liệu.

Cấu Tạo

• Thành phần chính: Tương tự VCV, SCV là van solenoid tỷ lệ với cuộn dây điện từ, lõi từ, và thân van.

• Vật liệu: Thép không gỉ, hợp kim chịu nhiệt, với khe hở siêu nhỏ.

• Kết nối: Kết nối với bơm cao áp và ECU.

Nguyên Lý Hoạt Động

• SCV điều chỉnh lượng nhiên liệu hút vào bơm cao áp, tương tự VCV, nhưng thường được sử dụng trong các hệ thống Denso HP3/HP5.

• Có hai loại: thường mở (mất điện sẽ cung cấp nhiên liệu tối đa) và thường đóng (mất điện không có áp suất nhiên liệu).

• SCV hoạt động dựa trên tín hiệu PWM từ ECU để kiểm soát lưu lượng nhiên liệu.

Vị Trí Lắp Đặt

• Vị trí: Gắn ở cổng hút của bơm cao áp, thường tích hợp vào bơm.

Dấu Hiệu Hỏng Hóc

• Van kẹt hoặc hỏng: Gây ra áp suất không ổn định, động cơ không khởi động, hoặc mất công suất.

• Mã lỗi: P0087 (áp suất thấp), P1093 (lỗi hệ thống nhiên liệu).

• Triệu chứng: Động cơ chạy không đều, tiêu hao nhiên liệu tăng, hoặc đèn báo lỗi sáng.

Phương Án Xử Lý

• Kiểm tra: Sử dụng multimet để kiểm tra điện trở solenoid hoặc công cụ chẩn đoán để xác định lỗi.

• Sửa chữa: Làm sạch hoặc thay thế SCV bằng linh kiện OE. Hiệu chỉnh sau khi thay thế để đảm bảo áp suất chính xác.

• Phòng ngừa: Sử dụng nhiên liệu chất lượng cao và bảo dưỡng bộ lọc nhiên liệu định kỳ.

Nhà Sản Xuất

• Denso: SCV được sử dụng rộng rãi trong các hệ thống CRD của Toyota, Mitsubishi, và Hino, với độ bền cao và hiệu chỉnh chính xác.

Kết Luận

Các van trong hệ thống Common Rail Diesel (PCV, VCV, PLV, SCV) đóng vai trò quan trọng trong việc điều chỉnh áp suất và lưu lượng nhiên liệu, đảm bảo hiệu suất và độ bền của động cơ. Việc bảo dưỡng định kỳ, sử dụng nhiên liệu sạch, và thay thế linh kiện OE từ các nhà sản xuất uy tín như Bosch, Denso, và Delphi Technologies là cần thiết để tránh hỏng hóc. Khi gặp sự cố, chẩn đoán chính xác bằng công cụ chuyên dụng và thực hiện sửa chữa đúng quy trình sẽ giúp hệ thống CRD hoạt động ổn định.
