Các Loại Kim Phun Và Hệ Thống Phun Nhiên Liệu Ô Tô Phổ Biến Hiện Nay

Trong động cơ ô tô hiện đại, kim phun nhiên liệu là bộ phận có ảnh hưởng trực tiếp đến hiệu suất vận hành, mức tiêu hao nhiên liệu, độ êm ái và tuổi thọ động cơ. Tuy nhiên, không phải kim phun nào cũng giống nhau. Tùy vào hệ thống phun nhiên liệu được trang bị trên xe, cấu tạo và nguyên lý hoạt động của kim phun sẽ hoàn toàn khác biệt.

Việc hiểu rõ các loại kim phun và hệ thống phun nhiên liệu không chỉ giúp người sử dụng lựa chọn đúng phụ tùng thay thế, mà còn tránh được những sai lầm gây tốn kém chi phí và ảnh hưởng nghiêm trọng đến động cơ về lâu dài.

Hệ thống phun nhiên liệu là gì?

Hệ thống phun nhiên liệu là tập hợp các bộ phận có nhiệm vụ đưa nhiên liệu từ bình chứa đến buồng đốt với áp suất, lưu lượng và thời điểm chính xác, đảm bảo quá trình đốt cháy diễn ra hiệu quả và ổn định.

Trên thị trường hiện nay, ô tô thường được trang bị một trong ba hệ thống phun nhiên liệu phổ biến gồm phun xăng trực tiếp GDI, phun bán trực tiếp SDI và phun nhiên liệu qua thân bướm ga TBI. Mỗi hệ thống sẽ sử dụng loại kim phun tương ứng và không thể thay thế lẫn nhau.

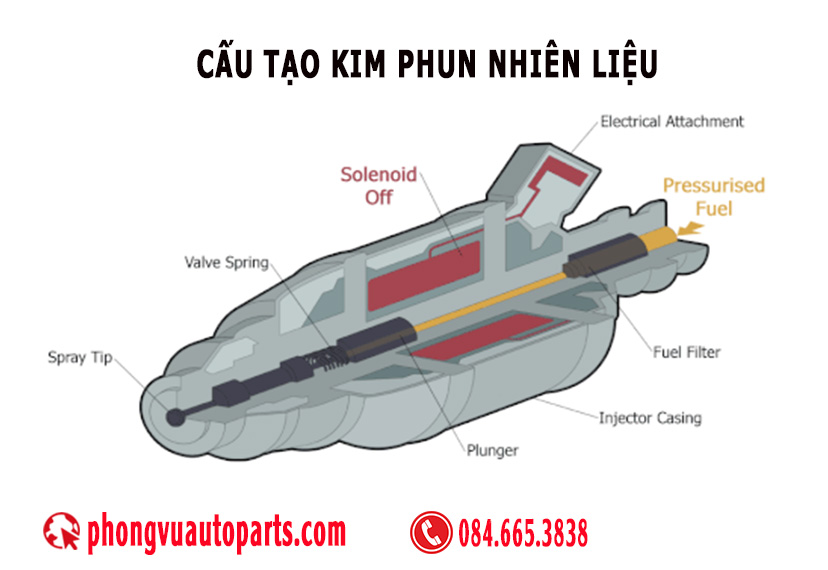

Cấu tạo kim phun nhiên liệu ô tô

Mặc dù có nhiều loại kim phun khác nhau như GDI, SDI hay TBI, nhưng về cơ bản, cấu tạo kim phun nhiên liệu đều bao gồm các bộ phận chính sau đây. Sự khác biệt giữa các loại kim phun nằm ở vật liệu, độ chính xác gia công và khả năng chịu áp suất.

Thân kim phun

Thân kim phun thường được chế tạo từ thép hợp kim hoặc vật liệu chịu nhiệt cao. Đây là bộ phận bao bọc toàn bộ cụm chi tiết bên trong, có nhiệm vụ:

• Chịu áp suất nhiên liệu cao
• Chịu nhiệt độ lớn trong khoang động cơ
• Đảm bảo độ kín tuyệt đối, không rò rỉ nhiên liệu

Đối với kim phun GDI, thân kim phun phải chịu áp suất rất lớn, cao hơn nhiều so với kim phun SDI hoặc TBI.

Cuộn dây điện từ

Cuộn dây điện từ là bộ phận nhận tín hiệu điều khiển trực tiếp từ ECU. Khi ECU cấp dòng điện, cuộn dây tạo ra từ trường để điều khiển kim phun đóng hoặc mở.

Chức năng chính của cuộn dây điện từ là:

• Điều khiển thời điểm mở kim phun
• Quyết định thời gian phun nhiên liệu
• Đảm bảo phản hồi nhanh theo tải động cơ

Nếu cuộn dây bị cháy hoặc thay đổi điện trở, kim phun sẽ hoạt động sai lệch hoặc ngừng hoạt động hoàn toàn.

Lõi từ và kim đóng mở (Needle Valve)

Lõi từ và kim đóng mở là bộ phận cơ khí quan trọng bên trong kim phun. Khi cuộn dây điện từ được kích hoạt, lõi từ bị hút lên, kéo theo kim đóng mở, cho phép nhiên liệu đi qua đầu phun.

Bộ phận này yêu cầu:

• Độ chính xác gia công rất cao
• Chuyển động nhanh và ổn định
• Không bị kẹt do cặn bẩn hoặc mài mòn

Chỉ cần kim đóng mở hoạt động không trơn tru, lượng nhiên liệu phun ra sẽ bị sai lệch ngay lập tức.

Lò xo hồi kim

Lò xo hồi có nhiệm vụ đưa kim đóng mở trở lại vị trí đóng khi ECU ngắt tín hiệu điện. Độ cứng của lò xo ảnh hưởng trực tiếp đến:

• Thời gian đóng kim phun
• Độ kín của kim phun
• Khả năng chống rò rỉ nhiên liệu

Lò xo yếu hoặc biến dạng sẽ khiến kim phun bị rò rỉ hoặc phun không dứt khoát.

Đầu phun và lỗ phun nhiên liệu

Đầu phun là bộ phận trực tiếp quyết định hình dạng tia phun và độ tơi của nhiên liệu. Các lỗ phun được gia công với kích thước rất nhỏ và độ chính xác cao.

Vai trò của đầu phun gồm:

• Tán sương nhiên liệu thành hạt siêu mịn
• Phân bố nhiên liệu đều trong buồng đốt
• Đảm bảo hòa trộn tối ưu với không khí

Ở kim phun GDI, đầu phun thường có cấu trúc phức tạp hơn và yêu cầu khả năng chịu nhiệt, chịu áp suất cực cao.

Lưới lọc nhiên liệu (Filter)

Lưới lọc được đặt ở đầu vào kim phun nhằm ngăn chặn cặn bẩn và tạp chất trong nhiên liệu đi vào bên trong kim phun.

Nếu lưới lọc bị tắc:

• Lưu lượng nhiên liệu giảm
• Kim phun phun không đều

• Động cơ dễ rung giật, bỏ máy

Đây là bộ phận thường được thay thế trong quá trình phục hồi kim phun.

Gioăng và vòng làm kín

Kim phun sử dụng nhiều gioăng và vòng làm kín bằng cao su chịu nhiệt để đảm bảo:

• Không rò rỉ nhiên liệu
• Không lọt không khí ngoài vào hệ thống
• Duy trì áp suất phun ổn định

Gioăng bị chai cứng hoặc nứt sẽ gây rò rỉ xăng, rất nguy hiểm và cần thay thế ngay.

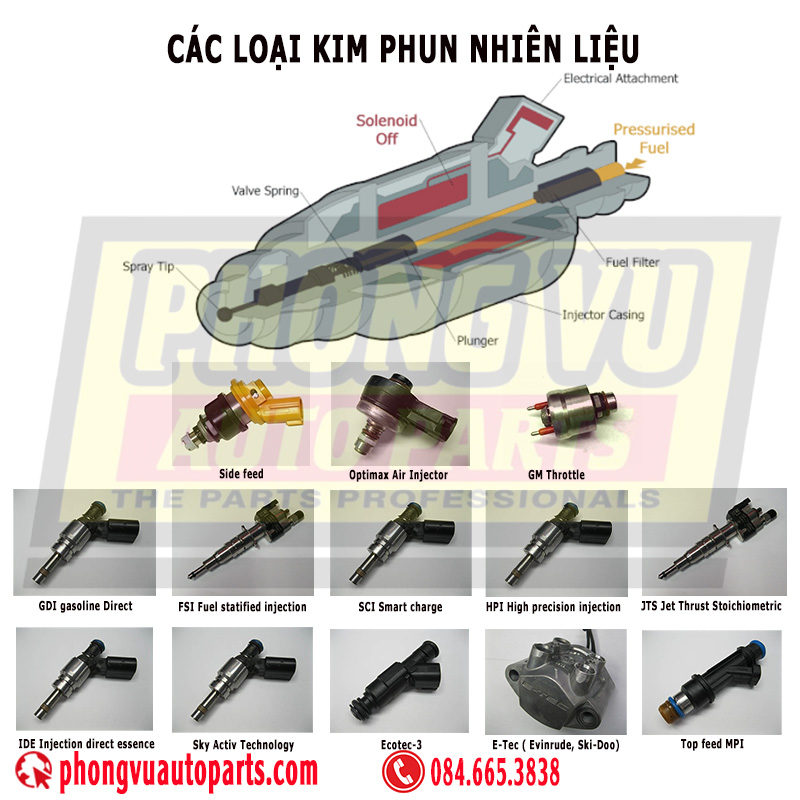

Các loại kim phun và khả năng tương thích

Kim phun phun trực tiếp GDI có cấu tạo phức tạp nhất, chịu áp suất cao và nhiệt độ lớn, yêu cầu độ chính xác gia công rất nghiêm ngặt. Kim phun SDI có cấu tạo đơn giản hơn, dễ vệ sinh và phục hồi. Kim phun TBI có cấu tạo đơn giản nhất, phù hợp với các hệ thống phun đời cũ.

Chính vì sự khác biệt này, không thể thay thế kim phun giữa các hệ thống phun khác nhau, dù hình dáng bên ngoài có thể tương tự

Hệ thống phun xăng trực tiếp GDI (Direct Injection)

GDI là gì?

GDI là hệ thống phun nhiên liệu trong đó xăng được phun trực tiếp vào buồng đốt của động cơ. Đây là công nghệ được sử dụng phổ biến trên các dòng xe đời mới nhờ khả năng tiết kiệm nhiên liệu và nâng cao hiệu suất.

Đặc điểm kỹ thuật của kim phun GDI

Kim phun GDI làm việc trong điều kiện áp suất và nhiệt độ rất cao. Tia phun phải cực kỳ mịn và chính xác để đảm bảo hòa khí tối ưu. Toàn bộ quá trình phun được điều khiển bởi ECU dựa trên dữ liệu từ nhiều cảm biến.

Ưu điểm của hệ thống GDI

Hệ thống GDI giúp động cơ tạo công suất lớn hơn, giảm mức tiêu hao nhiên liệu và đáp ứng tốt các tiêu chuẩn khí thải hiện hành. Khả năng phản hồi khi tăng tốc nhanh và chính xác hơn so với các hệ thống phun truyền thống.

Nhược điểm của hệ thống GDI

Kim phun GDI dễ bị đóng cặn carbon do nhiên liệu không đi qua xupap nạp. Chi phí sửa chữa và thay thế cao. Không phải tất cả các loại kim phun GDI đều có thể vệ sinh hoặc phục hồi, nhiều trường hợp buộc phải thay mới hoàn toàn.

Các loại kim phun GDI phổ biến

Các dòng kim phun phun trực tiếp thường gặp gồm GDI, FSI, SCI, HPI, JTS, IDE, SkyActiv Technology, Ecotec-3 và E-Tec. Trong đó chỉ một số loại có khả năng phục hồi, phần còn lại yêu cầu thay mới khi hư hỏng.

Hệ thống phun bán trực tiếp SDI (Semi-Direct Injection)

SDI là gì?

SDI, còn được gọi là MPI, là hệ thống phun nhiên liệu trong đó xăng được phun vào đường nạp gần xupap trước khi đi vào buồng đốt. Đây là công nghệ phổ biến trên nhiều dòng xe nhờ độ ổn định cao.

Đặc điểm của kim phun SDI

Kim phun SDI làm việc với áp suất thấp hơn so với GDI. Cấu tạo đơn giản, dễ tháo lắp, dễ vệ sinh và có khả năng phục hồi cao.

Ưu điểm của hệ thống SDI

Hệ thống này có độ bền tốt, ít gặp tình trạng đóng cặn carbon, chi phí bảo dưỡng và thay thế thấp hơn so với phun trực tiếp. Khả năng vận hành ổn định trong nhiều điều kiện khác nhau.

Các loại kim phun SDI phổ biến

Một số loại kim phun bán trực tiếp thường gặp gồm Top Feed MPI, Side Feed MPI và Optimax Air Injector. Phần lớn các loại kim phun này đều có thể phục hồi nếu chưa hư hỏng nặng.

Hệ thống phun nhiên liệu qua thân bướm ga TBI (Throttle Body Injection)

TBI là gì?

TBI là hệ thống phun nhiên liệu đời cũ, trong đó kim phun phun xăng trực tiếp vào thân bướm ga. Nguyên lý hoạt động tương tự bộ chế hòa khí nhưng được điều khiển điện tử.

Đặc điểm của kim phun TBI

Kim phun TBI làm việc ở áp suất thấp, cấu tạo đơn giản, dễ sửa chữa và thay thế. Hệ thống này thường được sử dụng trên các dòng xe cũ.

Ưu và nhược điểm của TBI

Ưu điểm của TBI là chi phí thấp và dễ bảo dưỡng. Tuy nhiên hiệu suất động cơ không cao, mức tiêu hao nhiên liệu lớn và khó đáp ứng các tiêu chuẩn khí thải hiện đại.

Kim phun TBI phổ biến

Một trong những loại kim phun TBI thường gặp là kim phun thân bướm ga của GM, có khả năng phục hồi và thay thế dễ dàng.

Các nhà sản xuất kim phun nhiên liệu

Thị trường kim phun hiện nay có nhiều nhà sản xuất khác nhau. Một số là nhà cung cấp linh kiện gốc cho các hãng xe, trong khi một số hãng ô tô tự phát triển và sản xuất kim phun cho động cơ của mình.

Các tên tuổi quen thuộc trong ngành kim phun có thể kể đến Keihin, Bosch, Siemens, Deka, Delphi, Rochester, Denso, Toyota, Honda, Mercury, Edelbrock và Accel.

Việc lựa chọn kim phun không nên chỉ dựa vào tên hãng mà quan trọng nhất là đúng hệ thống phun, đúng thông số kỹ thuật và đúng loại động cơ.

Phục hồi kim phun nhiên liệu là gì?

Phục hồi kim phun là quá trình vệ sinh và hiệu chỉnh lại kim phun nhằm khôi phục khả năng phun nhiên liệu. Quy trình này thường bao gồm làm sạch bằng sóng siêu âm, thay thế gioăng và lọc, kiểm tra cuộn dây điện từ và cân chỉnh lại lưu lượng phun.

Không phải loại kim phun nào cũng có thể phục hồi. Một số kim phun phun trực tiếp yêu cầu thay mới hoàn toàn khi bị hư hỏng.

Cách lựa chọn kim phun phù hợp cho xe

Để lựa chọn đúng kim phun, cần xác định chính xác hệ thống phun nhiên liệu của xe, loại động cơ, đời xe và mã động cơ. Không nên chọn kim phun dựa trên hình dáng bên ngoài hoặc kinh nghiệm cảm tính vì có thể gây sai lệch nghiêm trọng trong quá trình vận hành.

Kết luận

Kim phun và hệ thống phun nhiên liệu đóng vai trò trung tâm trong động cơ ô tô hiện đại. Mỗi hệ thống, từ phun trực tiếp GDI, phun bán trực tiếp SDI đến phun qua thân bướm ga TBI, đều có cấu tạo, ưu nhược điểm và yêu cầu kỹ thuật riêng.

Việc hiểu rõ và lựa chọn đúng kim phun sẽ giúp động cơ vận hành ổn định, tiết kiệm nhiên liệu, giảm hư hỏng và kéo dài tuổi thọ sử dụng. Khi cần kiểm tra, phục hồi hoặc thay thế kim phun, người dùng nên lựa chọn đơn vị phụ tùng am hiểu kỹ thuật để đảm bảo hiệu quả lâu dài.
