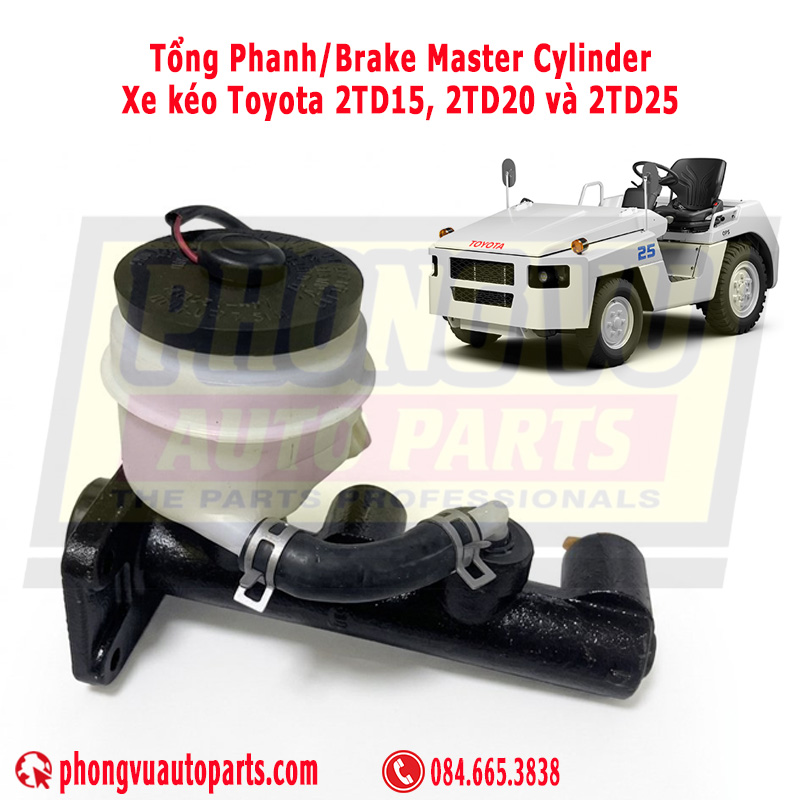

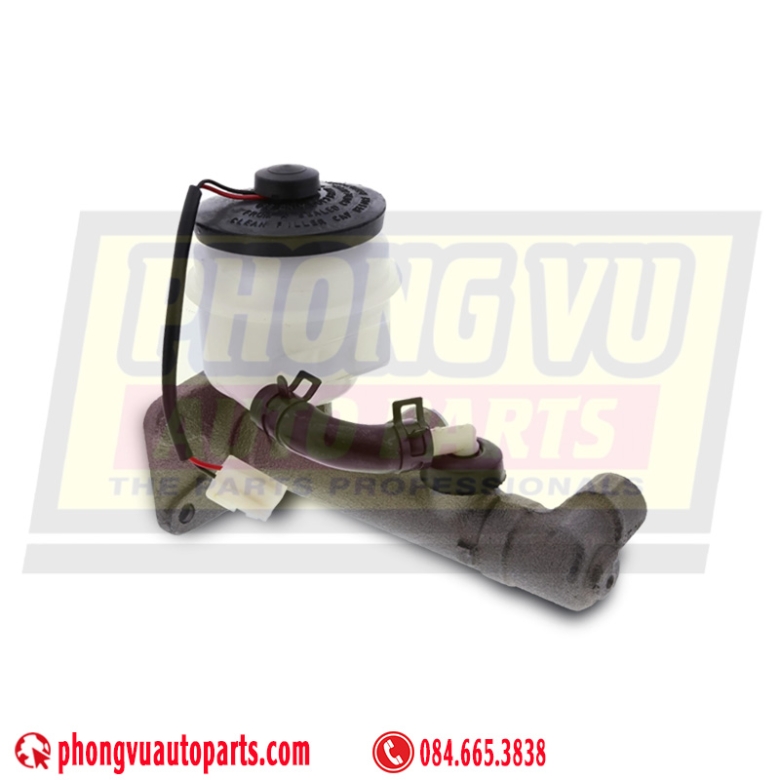

Tổng Phanh (Heo Cái Thắng) Toyota 47220-43630-71 Dành Cho Xe Kéo Hàng Toyota 2TD15 2TD20 2TD25
Hệ thống phanh thủy lực giữ vai trò quyết định đến tính mạng con người cùng sự an toàn của hàng hóa trong chuỗi vận hành kho bãi Logistics hay các dịch vụ mặt đất tại sân bay và trong cấu trúc cơ khí đó thì tổng phanh (Brake Master Cylinder Assembly) chính là trái tim điều phối toàn bộ áp suất thủy lực đến các bánh xe nên bài viết kỹ thuật này sẽ phân tích chi tiết về mã phụ tùng chính hãng Toyota 47220-43630-71.

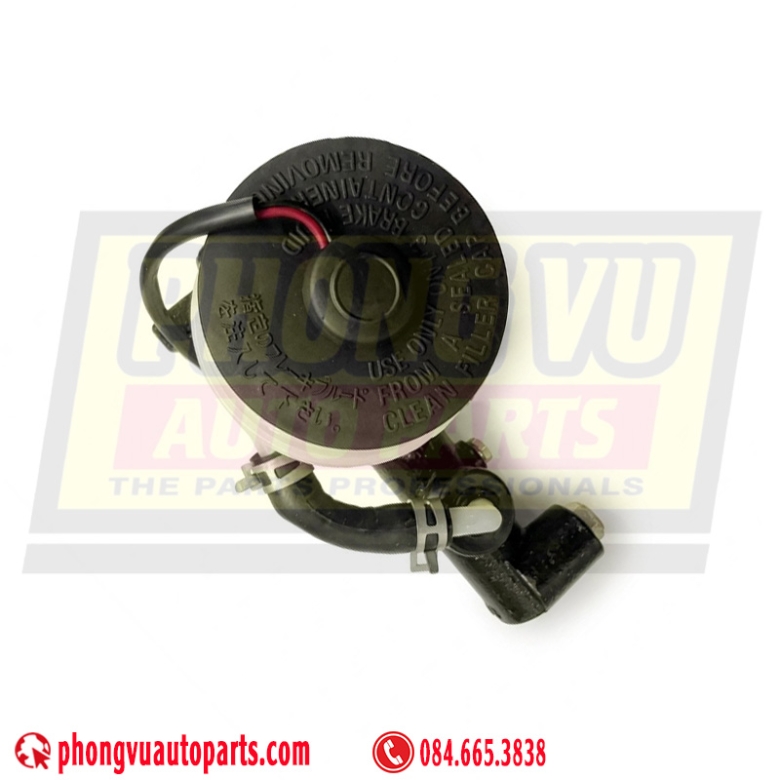

1. Phân Tích Chi Tiết Kỹ Thuật Tổng Phanh Toyota 47220-43630-71
Mã thiết bị Toyota 47220-43630-71 được sản xuất nguyên bản dưới quy trình kiểm định chất lượng khắt khe và do đặc thù cơ khí hạng nặng nên linh kiện này sở hữu các đặc tính kỹ thuật cốt lõi vô cùng bền bỉ:
Ký hiệu linh kiện và khối lượng cơ khí tiêu chuẩn
Linh kiện có tên gọi chuyên trách là cụm xy-lanh phanh chính hoặc tổng phanh hoặc heo cái thắng (Cylinder Assembly, Master) sở hữu trọng lượng tịnh rơi vào khoảng 3.53 lbs (~1.60 kg).
Vật liệu đúc vỏ xylanh chính hãng chịu áp lực cao
Thân xy-lanh được đúc từ hợp kim gang mác cao gia cường bề mặt nhằm chống mài mòn dưới áp suất chu trình lớn kết hợp với lòng xylanh được mài khôn siêu mịn giúp giảm lực ma sát động lên các cuyn-băng cao su.

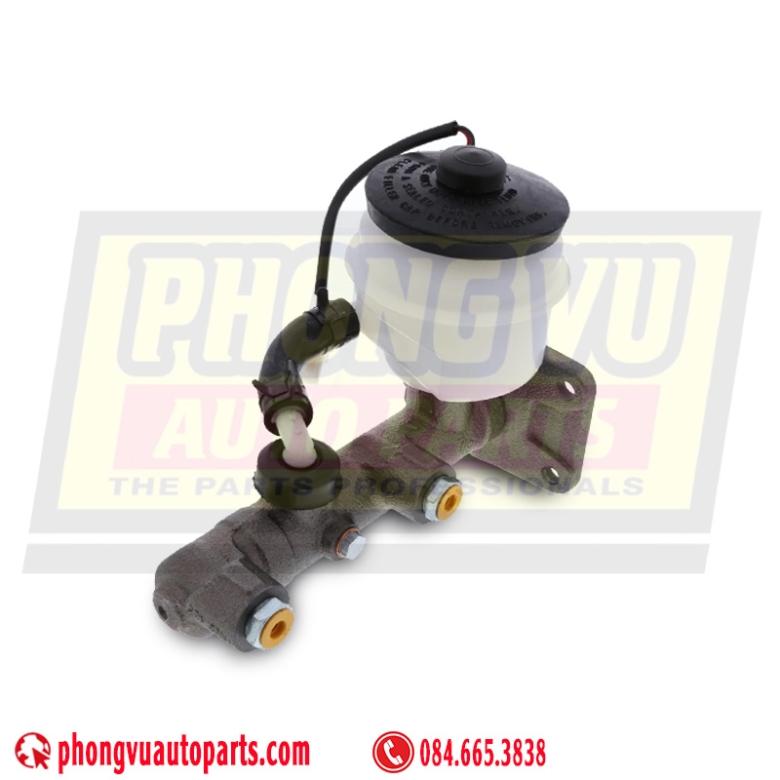

Cấu trúc thiết kế piston kép an toàn kép lòng trong
Kết cấu lòng trong dạng piston kép (Tandem Cylinder) thiết lập hai đường dầu độc lập phòng trường hợp một đường bị rò rỉ thủy lực thì áp suất phanh ở đường còn lại vẫn được duy trì đủ để dừng xe khẩn cấp.
Quy trình kiểm định chất lượng đạt chuẩn công nghiệp OEM
Bộ phận cơ khí này đạt đầy đủ chứng nhận phụ tùng công nghiệp OEM vượt tiêu chuẩn thử nghiệm độ mỏi thủy lực liên tục ở dải nhiệt độ vận hành cao.
2. Danh Mục Các Dòng Xe Kéo Toyota Tương Thích Hoàn Toàn
Mã tổng phanh 47220-43630-71 là thiết bị đồng bộ tiêu chuẩn (Direct Replacement) dành riêng cho các dòng xe kéo hàng (Towing Tractor) và một số dòng xe nâng hàng (Forklift) trọng tải lớn của Toyota nên linh kiện này sẽ tương thích chính xác tuyệt đối với cấu hình phanh của các đời xe sau:
Cấu hình hệ thống phanh dòng xe kéo đời đầu thế hệ trơn
Linh kiện lắp vừa vặn trên các model chạy dầu diesel như Toyota 2TD15 (lực kéo 1.5 tấn số sàn), Toyota 2TD20 (lực kéo 2.0 tấn) và Toyota 2TD25 (lực kéo 2.5 tấn bản thương mại phổ biến).
Kết cấu lắp ráp dòng xe kéo hàng thế hệ thứ hai tiền tố 02-
Sản phẩm tương thích chính xác với Toyota 02-2TD20 và Toyota 02-2TD25 được nâng cấp trang bị thêm hộp số tự động thủy lực cùng hệ thống trợ lực phanh chân không cải tiến.
Đồng bộ cơ khí dòng xe kéo hàng thế hệ thứ ba tiền tố 42- và 52-
Phù hợp hoàn toàn cho các model Toyota 42-2TD20, 42-2TD25 sử dụng dòng động cơ dầu tăng áp lực kéo cao Toyota 2Z cùng các model thuộc sê-ri 52- sở hữu cấu hình hệ thống phanh khí nén kết hợp thủy lực hiện đại do tính đồng bộ cơ khí cao qua nhiều thế hệ phom cabin nên mã heo cái này cho khả năng lắp ráp ăn khớp hoàn chỉnh mà không cần chỉnh sửa bất kỳ đường ống dầu hay vị trí ốc bắt bích nào trên thanh cứng của bàn đạp phanh.
3. Các Mã Số Phụ Tùng Đồng Bộ Đi Kèm Hệ Thống Phanh
Hệ thống phanh trên các dòng xe kéo này sử dụng cơ chế phanh tang trống truyền động thủy lực có trợ lực chân không và các mã phụ tùng đồng bộ chính hãng đi kèm sẽ bao gồm:
Thiết bị bầu trợ lực phanh chân không khuyếch đại lực đạp
Bầu trợ lực được lắp nối tiếp giữa bàn đạp phanh và heo cái thắng giúp khuyếch đại lực đạp của người vận hành với các mã tiêu chuẩn từ nhà máy tương ứng bao gồm mã chuyên dụng 44610-12D21 cho các dòng xe kéo đời mới hoặc các mã 44610-37070 và 44610-25100 dùng phổ biến cho các phiên bản xe kéo đời cũ hoặc phom xe xuất khẩu đặc trưng.
Lưu ý kỹ thuật đối với hệ thống xylanh con tại bánh xe
Do kết cấu gầm cầu của dòng xe kéo công nghiệp này có sự thay đổi linh hoạt về kích thước lòng xy-lanh (Bore Size) giữa các đời xe nên mã số heo con cụ thể và bộ cuyn-băng đại tu sẽ được tra cứu chính xác tuyệt đối dựa theo số sê-ri (Serial Number) dập trên nhãn máy của từng chiếc xe chứ không áp dụng chung các mã của xe tải hay xe du lịch dân dụng nhằm tránh hiện tượng rò rỉ hoặc không vừa kích thước lắp ráp
4. Dấu Hiệu Hỏng Hóc Và Cách Nhận Biết Trên Xe Đang Vận Hành
Khi hoạt động trong môi trường nhà kho nhiều bụi bặm hoặc khu vực bãi đáp sân bay có độ ẩm cao thì tổng phanh sẽ bị hao mòn tự nhiên theo thời gian và người vận hành cần lưu ý kiểm tra các sự cố thủy lực nghiêm trọng sau:
Hiện tượng hẫng phanh hoặc chìm sâu bàn đạp phanh xuống sàn
Sự cố xảy ra khi người lái đạp phanh và giữ cố định chân nhưng bàn đạp cứ từ từ chìm sát xuống sàn xe mà không tạo ra lực dừng rõ rệt do các cuyn-băng cao su bên trong lòng xy-lanh bị rách hoặc mòn làm dầu phanh tự luân chuyển ngược lại phía sau piston thay vì bị đẩy ra các bánh xe.
Hiện tượng dầu phanh bị rò rỉ cơ học ở đuôi thân tổng phanh
Biểu hiện rõ nhất là vị trí liên kết giữa đuôi tổng phanh và bầu trợ lực phanh xuất hiện các vệt dầu ẩm ướt bám bụi bẩn chứng tỏ phớt chặn dầu phía sau của piston chính đã rách khiến dầu hao hụt liên tục trong bình chứa.
Tình trạng tắc nghẽn lỗ bù thủy lực gây cứng bàn đạp phanh
Lỗ bù dầu siêu nhỏ nằm trên thân xylanh bị tắc nghẽn lâu ngày làm áp suất dầu phanh ở các bánh xe không thể hồi về bình chứa khi buông chân đạp gây ra hiện tượng bó cứng phanh, nóng tang trống và làm cháy guốc phanh chân.
Biến chất màu sắc dầu phanh nhiễm bụi cặn mạt cao su đen
Dầu phanh trong bình chứa chuyển sang màu đen đục kèm theo các mạt cao su li ti báo hiệu các linh kiện cao su bên trong tổng phanh đang bị phân hủy cơ học nghiêm trọng và cần phải hạ tổng phanh để đại tu hoặc thay mới lập tức nhằm bảo vệ các heo con ở bánh xe.
5. Hướng Dẫn Chi Tiết Quy Trình Xả Gió Dầu Phanh Đúng Kỹ Thuật
Không khí lọt vào đường ống thủy lực sẽ bị nén lại khi đạp phanh dẫn đến hiện tượng đạp phanh bị nhẹ hoặc mất hoàn toàn lực phanh nên quy trình xả air dưới đây áp dụng phương pháp truyền thống cần 02 kỹ thuật viên phối hợp thực hiện theo thứ tự từ bánh xa nhất đến bánh gần nhất là: Bánh sau bên phải (RH) → Bánh sau bên trái (LH) → Bánh trước bên phải (RH) → Bánh trước bên trái (LH).
Công tác vệ sinh chuẩn bị và duy trì mực dầu phanh ban đầu
Kỹ thuật viên cần châm dầu phanh chuẩn DOT 3 hoặc DOT 4 chính hãng Toyota vào bình chứa của tổng phanh lên đến vạch MAX và gắn một đầu ống nhựa trong suốt vào đầu ốc xả gió của heo con bánh sau bên phải rồi cắm ngập đầu còn lại vào đáy chai chứa đã có sẵn một ít dầu phanh sạch nhằm ngăn không khí lọt ngược vào xylanh đồng thời phải liên tục kiểm tra để châm thêm dầu chứ không được để bình chứa bị cạn quá vạch MIN trong suốt quá trình xả gió.
Thao tác phối hợp nhồi phanh tích áp và nới nắp mở ốc xả air
Kỹ thuật viên ngồi trên cabin đạp nhồi bàn đạp phanh liên tục từ 3 đến 5 lần một cách chậm rãi cho đến khi cảm thấy bàn đạp phanh nặng dần thì nhấn giữ chặt và cố định chân phanh để người ở dưới gầm dùng cờ-lê nới lỏng ốc xả gió khoảng 1/4 đến 1/2 vòng giúp áp suất thủy lực đẩy dầu phanh cùng các bọt khí theo ống nhựa ra ngoài trong khi người ngồi trên cabin cảm nhận bàn đạp lún sát xuống sàn xe và phải tiếp tục giữ chặt chân chứ tuyệt đối không được nhả ra.
Kỹ thuật đóng khóa van ốc xả gió và lặp lại chu trình tuần hoàn
Ngay khi dòng dầu chảy chậm lại và trước khi người trên cabin nhả chân phanh thì người dưới gầm phải vặn chặt khóa ốc xả gió lại rồi người trên cabin mới được phép buông chân phanh ra để bàn đạp hồi về vị trí cũ và lặp lại chuỗi hành động này tại bánh xe đó từ 3 đến 4 lần cho đến khi quan sát qua ống nhựa trong suốt thấy dầu phanh chảy ra hoàn toàn là dòng dầu đặc không còn bất kỳ bọt khí nhỏ nào li ti.
Chuyển đổi vị trí bánh phanh và hoàn thiện công tác chạy thử nghiệm thu
Kỹ thuật viên tiếp tục chuyển sang các bánh xe tiếp theo theo đúng thứ tự quy định và tiến hành châm dầu phanh ở bình chứa về lại mức MAX, đậy chặt nắp bình dầu, nổ máy chạy thử xe ở tốc độ thấp trong khu vực an toàn để nghiệm thu toàn bộ hệ thống phanh.
6. Giải Đáp Các Câu Hỏi Liên Quan Đến Linh Kiện Xe Kéo Toyota
Đại tu sửa chữa bằng bộ Repair Kit hay thay mới nguyên cụm tổng phanh
Bạn hoàn toàn có thể sử dụng bộ Repair Kit bao gồm piston mới, lò xo hồi vị và dải cuyn-băng cao su nếu lòng xy-lanh bên trong của heo cái thắng vẫn còn láng mịn chứ không bị các vết xước dọc sâu hoặc bị rỗ bề mặt do rỉ sét, còn nếu lòng xylanh đã bị xước thì việc thay thế nguyên cụm mã 47220-43630-71 là giải pháp an toàn tối ưu duy nhất.
Khả năng lắp lẫn linh kiện cho dòng xe kéo công nghiệp mang mã hiệu TD22
Mã này hoàn toàn không lắp lẫn được vì thương hiệu Toyota Material Handling không sản xuất bất kỳ dòng xe kéo nào mang mã hiệu này trên thị trường toàn cầu mà dải sản phẩm xe kéo động cơ diesel của hãng chỉ đi theo các bước cấu hình tải trọng cố định bao gồm 1.5 tấn (2TD15), 2.0 tấn (2TD20), và 2.5 tấn (2TD25).
Giải pháp kỹ thuật toàn diện giúp kéo dài tuổi thọ vận hành cho heo cái thắng
Biện pháp hiệu quả nhất là tuân thủ nghiêm ngặt lịch bảo dưỡng định kỳ bằng cách thực hiện xả air và thay mới hoàn toàn dầu phanh tiêu chuẩn theo khuyến cáo từ nhà máy Toyota sau mỗi 2.000 giờ hoạt động hoặc tối đa một năm vận hành nhằm loại bỏ độ ẩm tích tụ tự nhiên trong hệ thống ống thủy lực.
7. Kết Luận
Cụm tổng phanh Toyota 47220-43630-71 là một linh kiện cơ khí chính xác nắm giữ vai trò huyết mạch trong cấu trúc an toàn của dải xe kéo hàng phổ biến từ đời trơn cho đến các thế hệ sê-ri 52- và việc sớm nhận biết các dấu hiệu hụt áp suất hay rò rỉ dầu tại tổng phanh để tiến hành bảo dưỡng kịp thời không chỉ giúp tối ưu hóa chi phí vận hành cho doanh nghiệp mà còn loại bỏ hoàn toàn các rủi ro mất phanh nguy hiểm trong không gian nhà xưởng và sân bay bận rộn.
