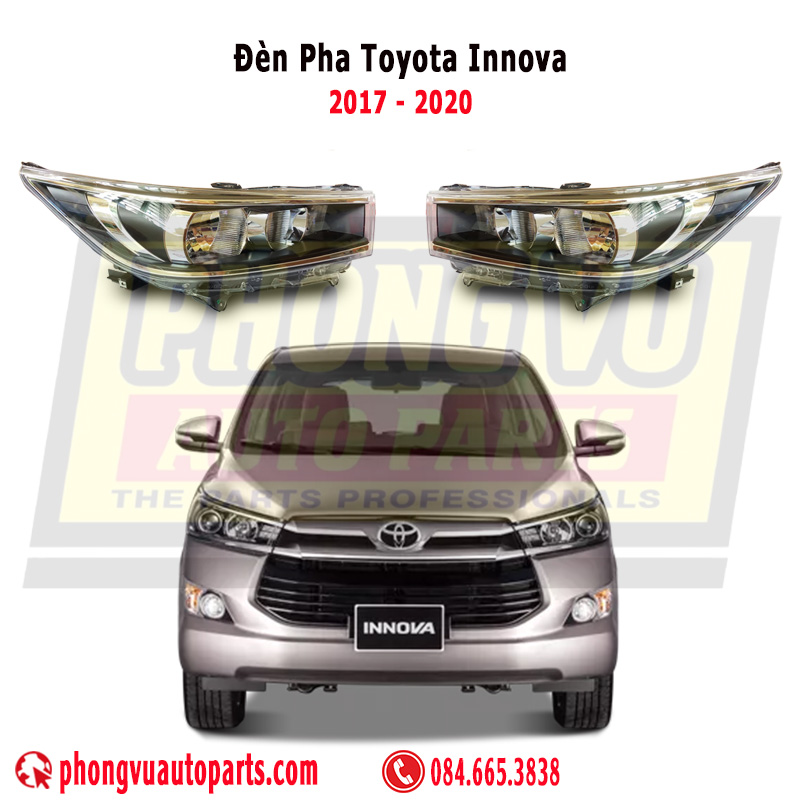

Giới Thiệu Về Dòng Xe Toyota Innova 2017 - 2020

Toyota Innova giai đoạn 2017 - 2020 thuộc thế thế thứ hai (All New) tại thị trường Việt Nam. Đây là dòng xe đánh dấu bước lột xác toàn diện từ hệ thống khung gầm, động cơ cho đến ngôn ngữ thiết kế ngoại thất. Đầu xe nổi bật với cụm lưới tản nhiệt lục giác cỡ lớn liền khối, kết hợp với cặp đèn pha vuốt dài, góc cạnh và hiện đại hơn hẳn phom cũ đời 2012 - 2016.
Được mệnh danh là mẫu xe đa dụng MPV "quốc dân", Toyota Innova đời này phục vụ mạnh mẽ cho cả nhóm khách hàng chạy xe dịch vụ, xe hợp đồng lẫn các gia đình đông người. Do số lượng xe lưu thông trên đường vô cùng lớn, nhu cầu sửa chữa, khắc phục và thay thế cụm đèn pha sau các sự cố va quệt giao thông hoặc mờ hỏng tự nhiên là rất cao.

Thông Số Kỹ Thuật Đèn Pha Toyota Innova 2017 - 2020

Để đáp ứng tối ưu cho từng phân khúc khách hàng, Toyota trang bị hai loại công nghệ chiếu sáng hoàn toàn khác biệt trên phom xe này:

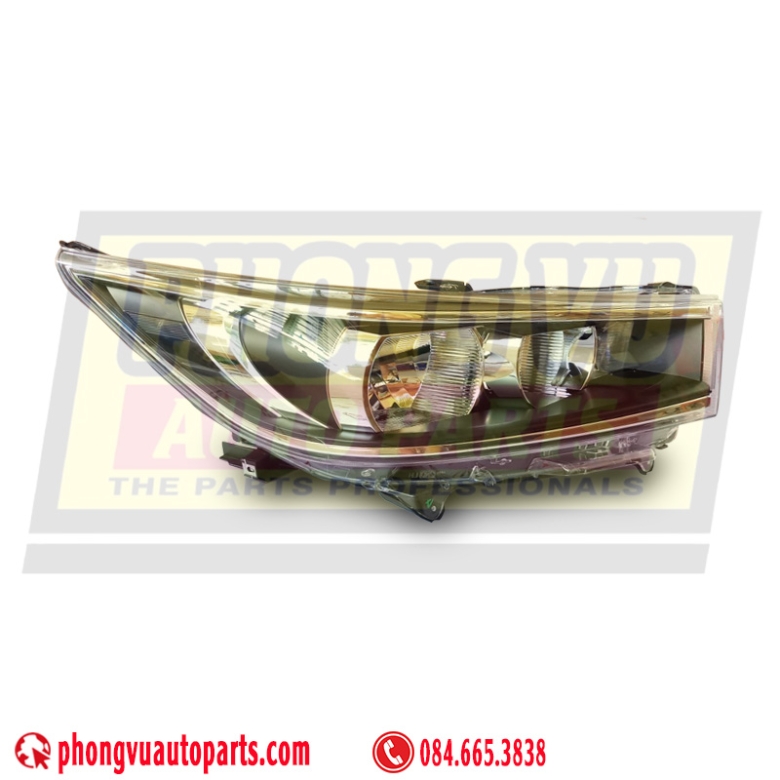

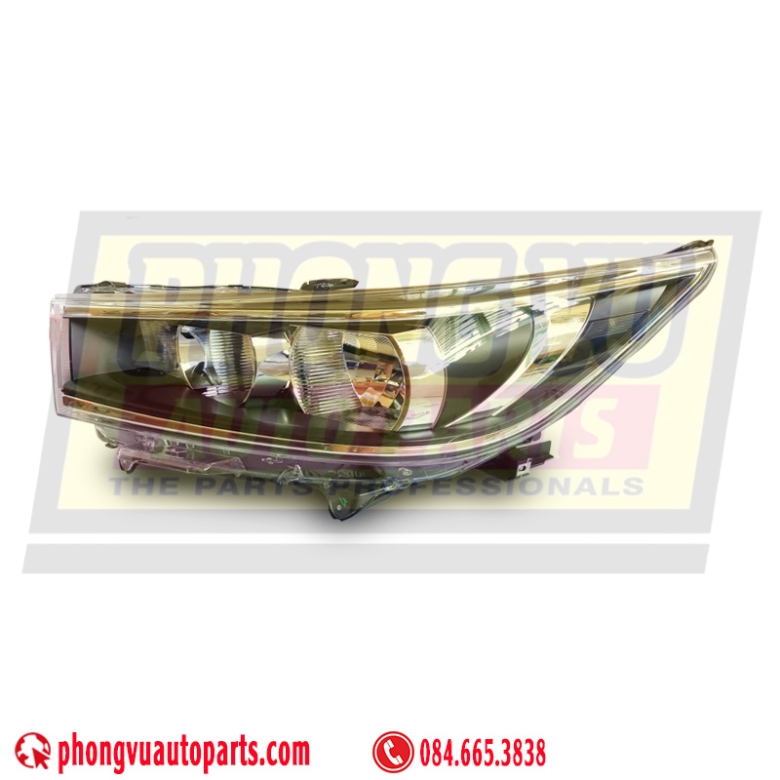

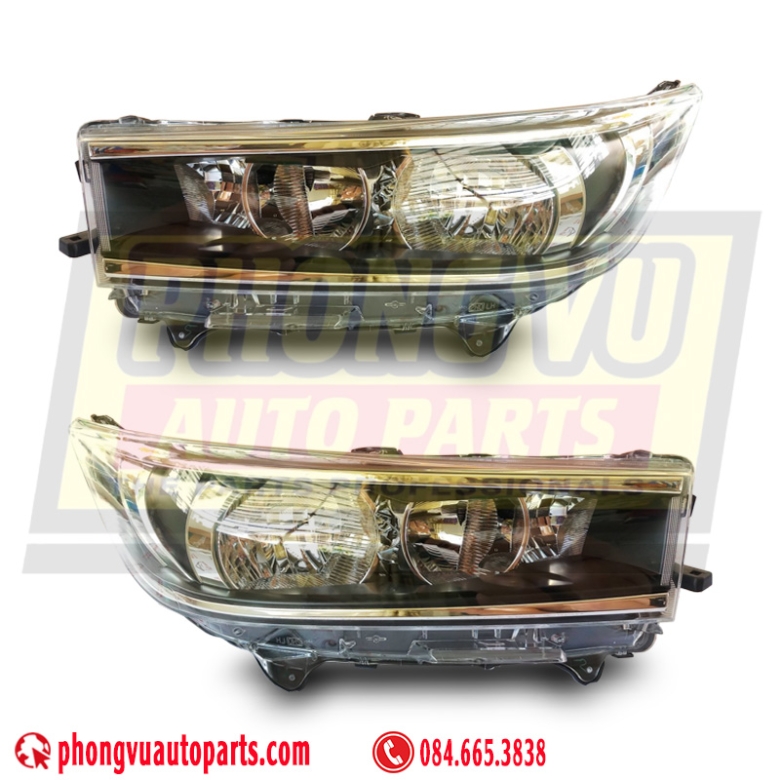

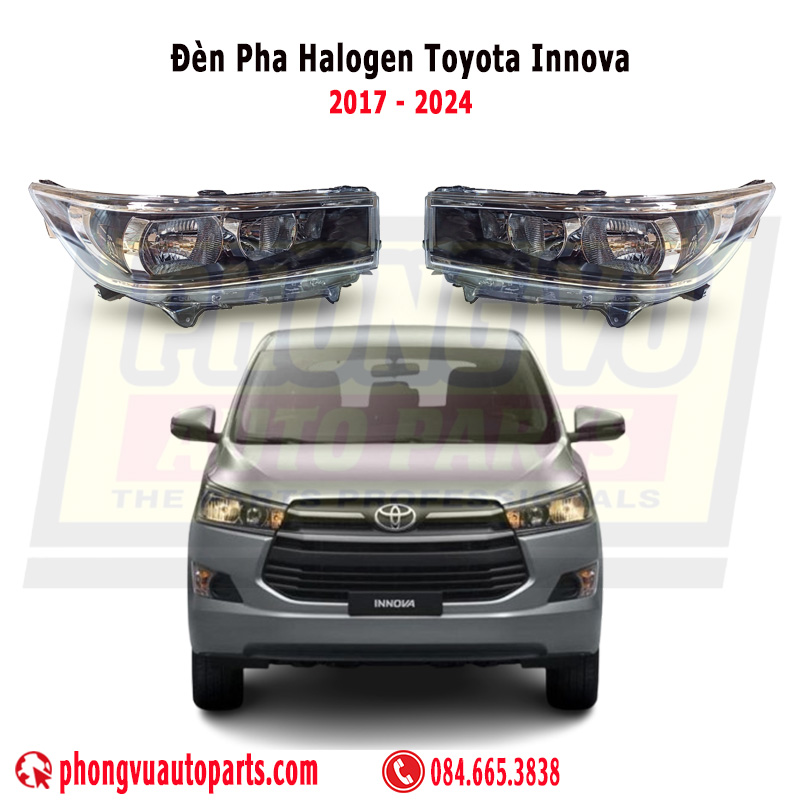

Cấu hình đèn pha Halogen (Bản E, G)

• Công nghệ chiếu sáng: Halogen phản xạ đa hướng (chóa thường).
• Loại bóng cốt (chiếu gần): Chân H11 (Công suất 55W).
• Loại bóng pha (chiếu xa): Chân HB3 (Công suất 60W).
• Đặc tính ánh sáng: Ánh sáng màu vàng ấm, khả năng bám đường và phá sương cực tốt.

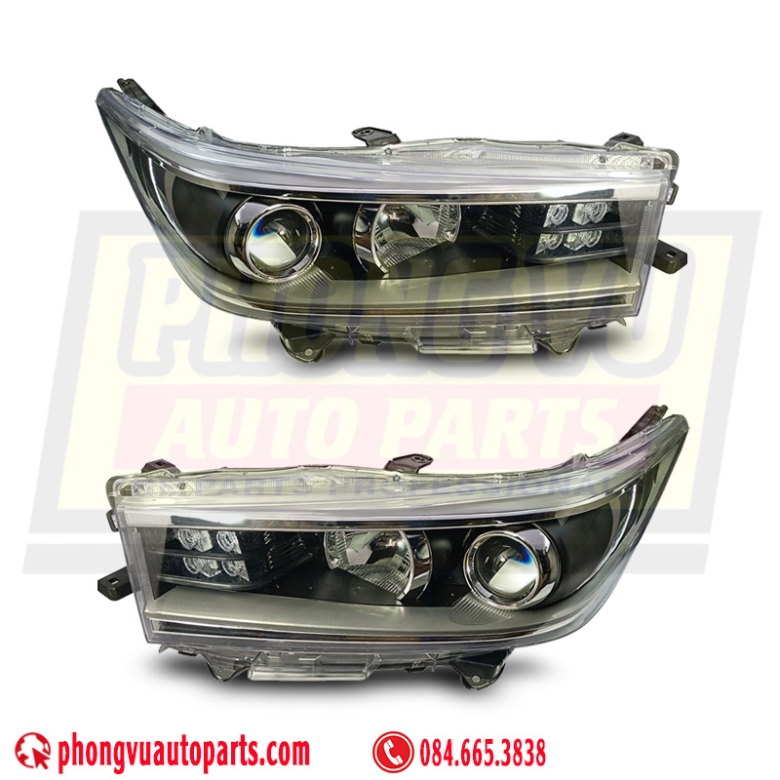

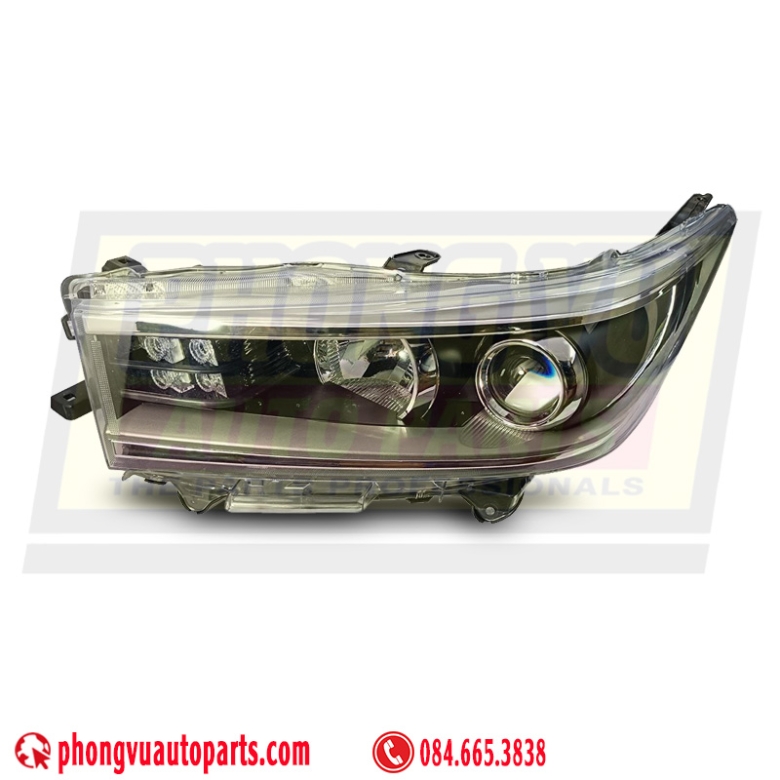

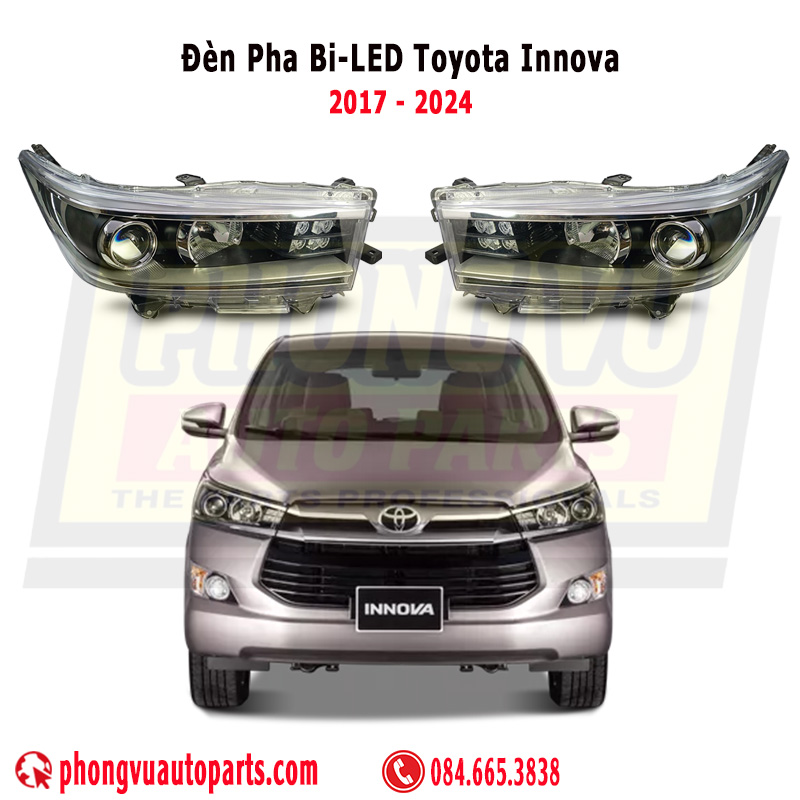

Cấu hình đèn pha LED Projector (Bản V, Venturer)

• Công nghệ chiếu sáng: Bóng thấu kính LED Projector kết hợp dải LED định vị ban ngày (DRL).
• Loại bóng: Chip LED tích hợp đồng bộ theo đèn đi kèm mạch driver/ballast điều khiển dòng điện.
• Đặc tính ánh sáng: Ánh sáng trắng hiện đại, luồng sáng mạnh mẽ với mặt cắt ánh sáng sắc nét, không gây chói mắt cho người đối diện.

Dòng Xe Tương Thích

Hệ thống đèn pha này tương thích chính xác với khung gầm và hệ thống điện nguyên bản của các phiên bản xe Toyota Innova sản xuất từ năm 2017 đến năm 2020:

• Toyota Innova 2.0E: Phiên bản số sàn, sử dụng cấu hình đèn pha Halogen.
• Toyota Innova 2.0G: Phiên bản số tự động tiêu chuẩn, sử dụng cấu hình đèn pha Halogen.
• Toyota Innova 2.0V: Phiên bản số tự động cao cấp, sử dụng cấu hình đèn LED Projector.
• Toyota Innova Venturer: Phiên bản số tự động thể thao, sử dụng cấu hình đèn LED Projector.

Lưu ý: Phom đèn này không lắp vừa cho dòng xe Innova phom cũ đời 2015 trở về trước và dòng xe Innova thế hệ mới nâng cấp từ cuối năm 2020 trở đi.

Mã Phụ Tùng Tương Thích Và Mã Mở Rộng

Khi tìm mua linh kiện thay thế, bạn có thể áp dụng hệ thống mã phụ tùng chính hãng Toyota hoặc mã sản xuất của các thương hiệu Đài Loan danh tiếng:

Mã cụm đèn pha chính hãng Toyota (Toyota Genuine Parts)

• Cụm đèn pha bản Halogen (Dành cho bản E, G):

  • Vế Bên Phải (RH - Bên phụ): 81130-0K340 (viết liền: 811300K340)
  • Vế Bên Trái (LH - Bên tài): 81170-0K340 (viết liền: 811700K340)

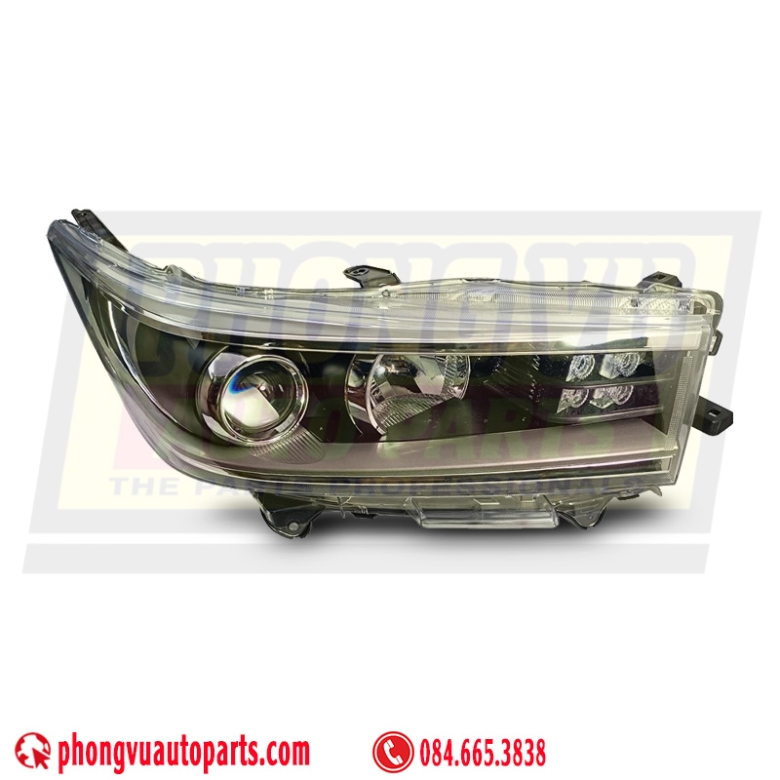

• Cụm đèn pha bản LED Projector (Dành cho bản V, Venturer):

  • Vế Bên Phải (RH - Bên phụ): 81130-0K571 (Mã thay thế hệ thống: 81130-0K570, 811300K571)
  • Vế Bên Trái (LH - Bên tài): 81170-0K571 (Mã thay thế hệ thống: 81170-0K570, 81150-0K570, 811700K571)

Mã đèn pha thương hiệu thay thế TYC (Đài Loan)

• Bản chóa Halogen bên Trái (LH): 20-G016-05-2B
• Mã tra cứu OEM hệ thống: 81130-0K340-TYC (Vế Phải) và 81170-0K340-TYC (Vế Trái)

Mã đèn pha thương hiệu thay thế Depo (Đài Loan)

• Mã sản phẩm nhà máy vế Phải (RH): 212-11A6R-LD-EM
• Mã sản phẩm nhà máy vế Trái (LH): 212-11A6L-LD-EM
• Mã tra cứu OEM hệ thống: 81130-0K340-DEPO và 81170-0K340-DEPO

Sửa Chữa Thay Thế Đèn Pha Innova 2017 - 2020

Các lỗi thường gặp cần xử lý

• Bể vỡ chóa và mặt mica: Tác động ngoại lực do va quệt trực diện khiến nước mưa rò rỉ vào làm chập mạch điện, hỏng bóng hoặc cháy driver LED bên trong.
• Hấp hơi đọng nước: Lớp keo làm kín viền bị hở sau thời gian dài chịu nhiệt dẫn đến đọng hơi sương trong mặt kính làm mờ luồng sáng.
• Xuống cấp, ố vàng mặt kính: Nhựa mica bị lão hóa do nắng mưa liên tục, làm giảm đáng kể hiệu suất chiếu sáng ban đêm.

Lưu ý kỹ thuật khi lắp đặt thay thế

• Quy trình tháo dỡ cản trước: Để tháo cụm đèn pha Innova đời này, kỹ thuật viên bắt buộc phải hạ cản trước (badosốc) để tiếp cận hệ thống tai bắt ốc cố định giấu dưới gầm đèn.
• Tuyệt đối không cắt trích dây bản LED: Khi thay cụm đèn pha LED chính hãng mã 81130-0K571, bắt buộc phải cắm giắc nguồn nguyên bản theo xe để bảo vệ bộ ballast/driver ổn định dòng điện.

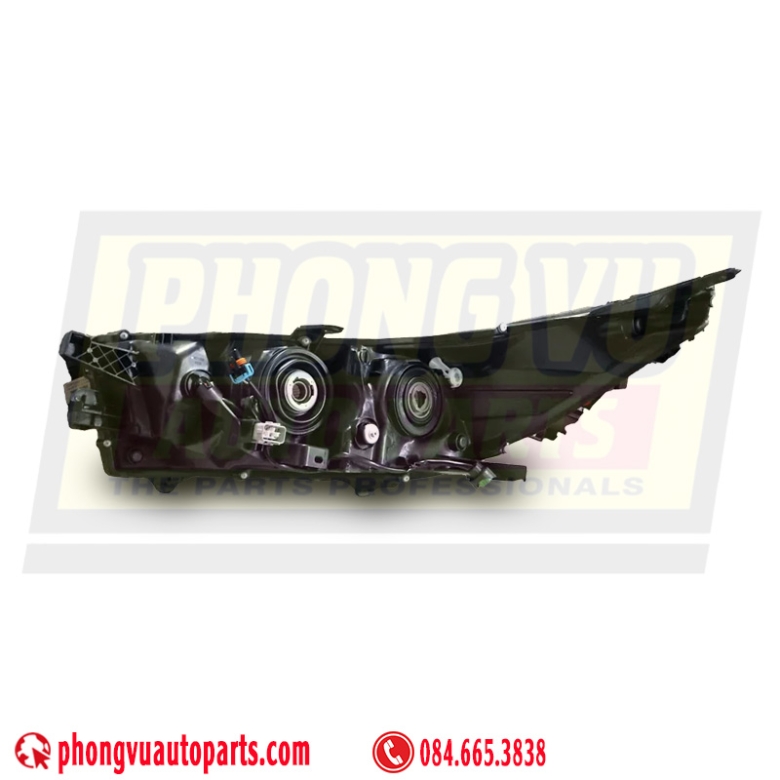

• Cân chỉnh chụp cao su chống bụi: Phải kiểm tra lắp khít chụp bảo vệ phía sau để ngăn chặn bụi mịn và không khí ẩm lọt vào lòng chóa đèn.

Các Câu Hỏi Thường Gặp

Câu 1: Xe Innova bản E số sàn muốn nâng cấp lên cụm đèn pha LED của bản V có được không?

• Trả lời: Được. Về kích thước hình học bên ngoài, hai cụm đèn hoàn toàn ăn khớp phom xe. Tuy nhiên, hệ thống giắc cắm nguồn điện giữa bản Halogen và bản LED hoàn toàn khác nhau, do đó kỹ thuật viên cần sử dụng thêm bộ dây giắc chuyển đổi (giắc chuyển đổi zin, không cắt dây xe) để kích hoạt hệ thống bóng LED và dải định vị ban ngày.

Câu 2: Đèn pha hàng Depo hoặc TYC của Đài Loan lắp lên xe có bị lệch hay hở khe hở không?

• Trả lời: Không. Các thương hiệu đèn Đài Loan uy tín như TYC hay Depo đều thiết kế khuôn đúc dựa trên thông số hình học chuẩn của hãng, độ chính xác chân ốc đạt tới 99% giúp lắp đặt kín khít với cản trước và tai xe.

Câu 3: Tại sao đèn pha bản LED vế trái xe tôi lại hiển thị mã 81150-0K570 trên vỏ nhựa?

• Trả lời: Đây là hiện tượng bình thường trên hệ thống quản lý linh kiện của Toyota. Các mã số như 81170-0K571, 81170-0K570 hay 81150-0K570 đều là mã tương thích chéo của cụm đèn pha vế trái bản LED, lắp đặt đồng bộ hoàn hảo cho nhau.

Kết Luận

Cụm đèn pha Toyota Innova đời 2017 - 2020 sở hữu kết cấu công nghệ hiện đại tương ứng cho từng cấu hình phiên bản xe. Việc nắm bắt chính xác hệ thống mã phụ tùng gốc 81130-0K340, 81170-0K340, 81130-0K571, 81170-0K571 cũng như các mã thay thế OEM giúp quá trình sửa chữa, mua bán phụ tùng luôn diễn ra chính xác, tiết kiệm chi phí và đảm bảo an toàn tuyệt đối cho mọi hành trình ban đêm.
